Excel 极简图表教程|柱形 + 双折线组合图,复刻财经媒体时序分析图

在数据可视化、商务汇报、行业分析中，柱形搭配双折线的组合图表，很适合展示总量 + 两类分项流动数据。既能看整体规模增长，又能同步观察新增、流失的波动，是财经行业报告、公众号图文非常高级的图表样式。

今天我们就用 2020-2026 公募基金经理任职数据，手把手教大家制作这种柱 + 双标记折线的专业组合图，零基础也能一键复刻财经风可视化图表。

📊一、准备数据源

本次教程采用《财经》整理 Wind 公开数据，表格共 4 列：A 列为年份、B 列为基金经理总数、C 列为新聘基金经理数、D 列为离任基金经理数，直接复制粘贴进 Excel 即可使用。

注：2026 年数据仅统计至 9 月 29 日

📝二、完整分步操作（零基础照做即可）

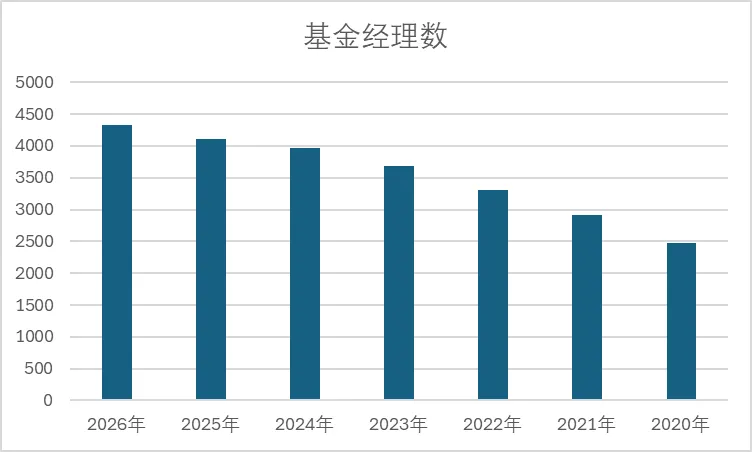

步骤 1：选择基金经理数和年份两列，插入基础柱形图

选中 A2:B8（年份、基金经理总数），点击顶部【插入】，选择簇状柱形图，生成基础柱状图，展示基金经理总人数变化。

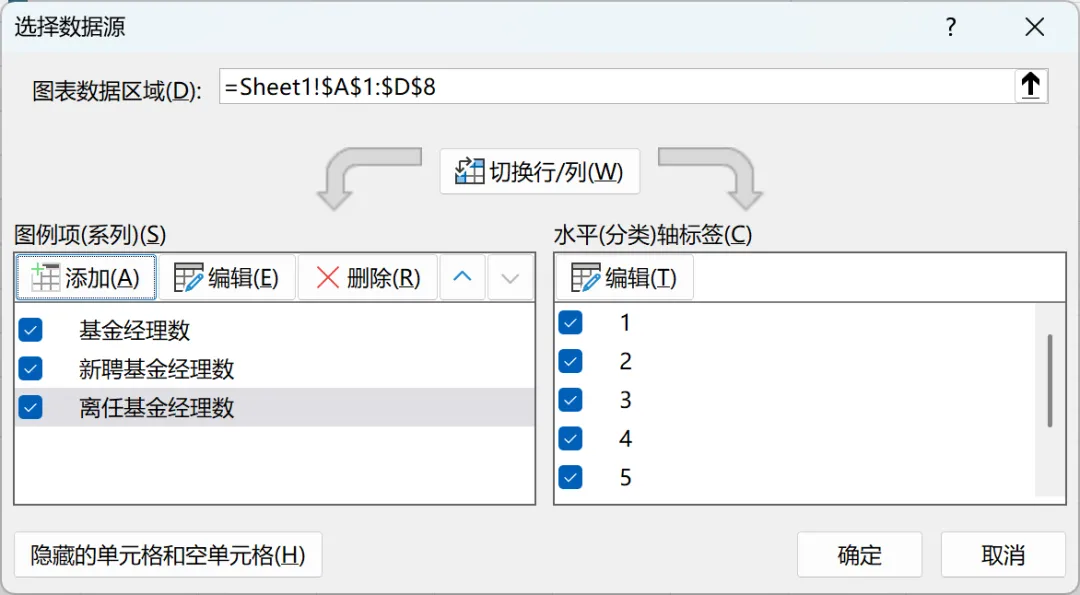

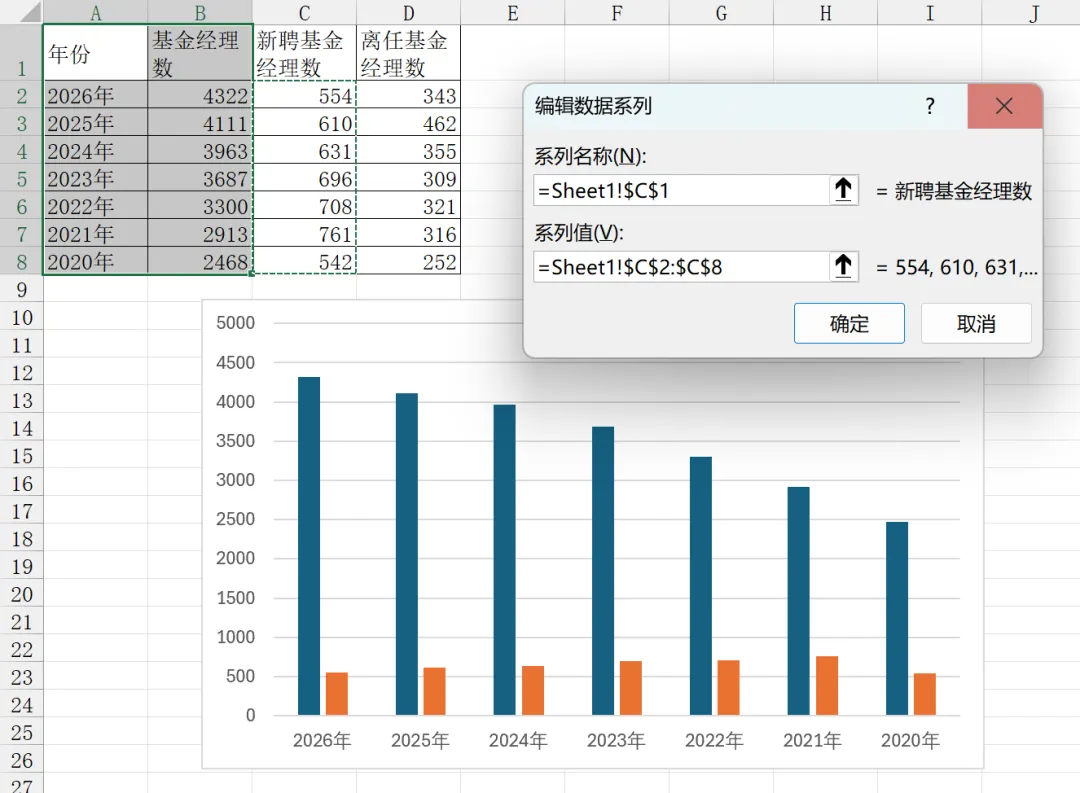

步骤 2：右键图表【选择数据】，添加新聘基金经理数据

在选择数据源弹窗点击【添加】，系列名称选 C1，系列值框选 C2:C8，把新聘基金经理数加入图表。

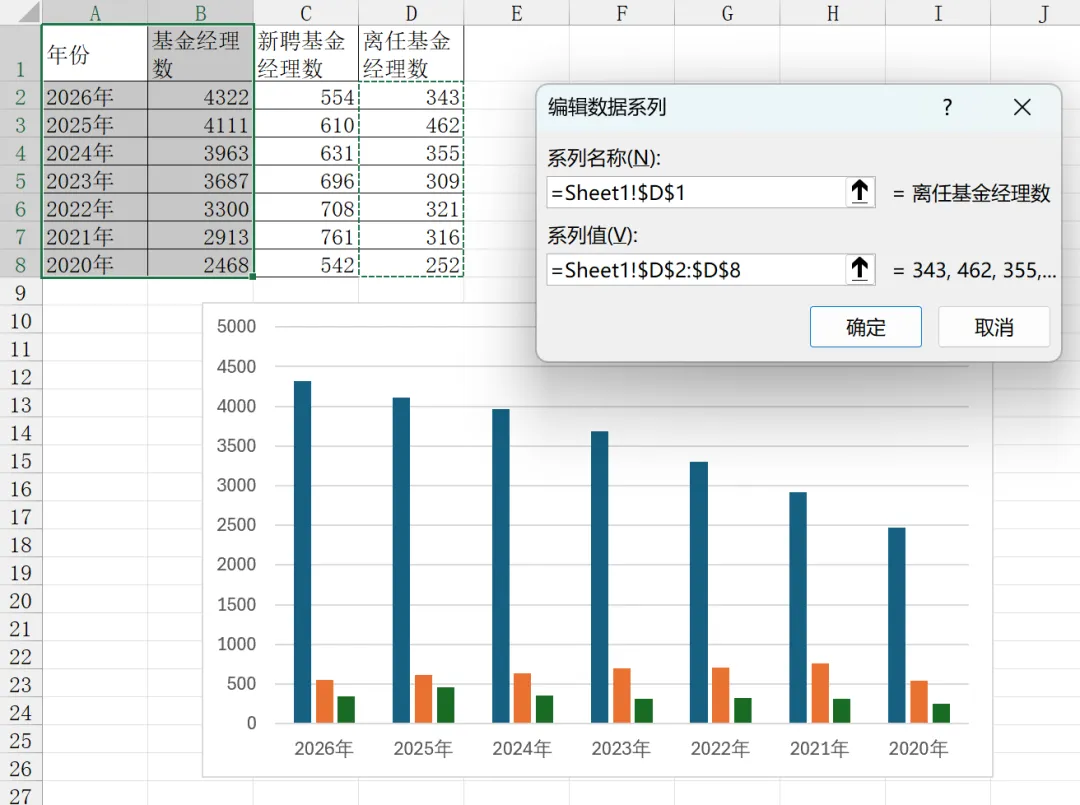

步骤 3：继续添加离任基金经理数据

再次点击【添加】，系列名称选 D1，系列值框选 D2:D8，离任基金经理数据一并载入图表。

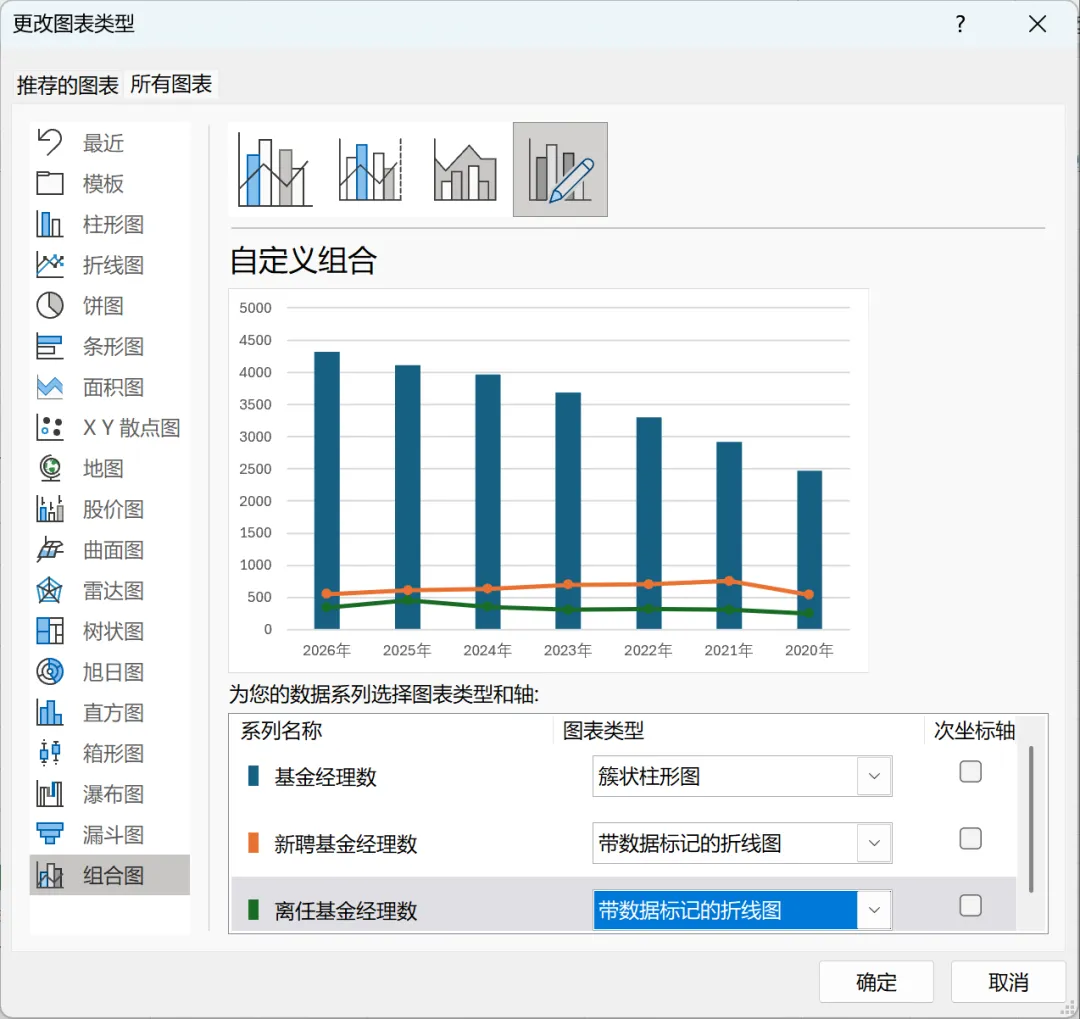

步骤 4：更改图表类型，拆分柱形与双折线

右键图表 →【更改图表类型】

• 基金经理数：簇状柱形图
• 新聘基金经理数：带数据标记的折线图
• 离任基金经理数：带数据标记的折线图

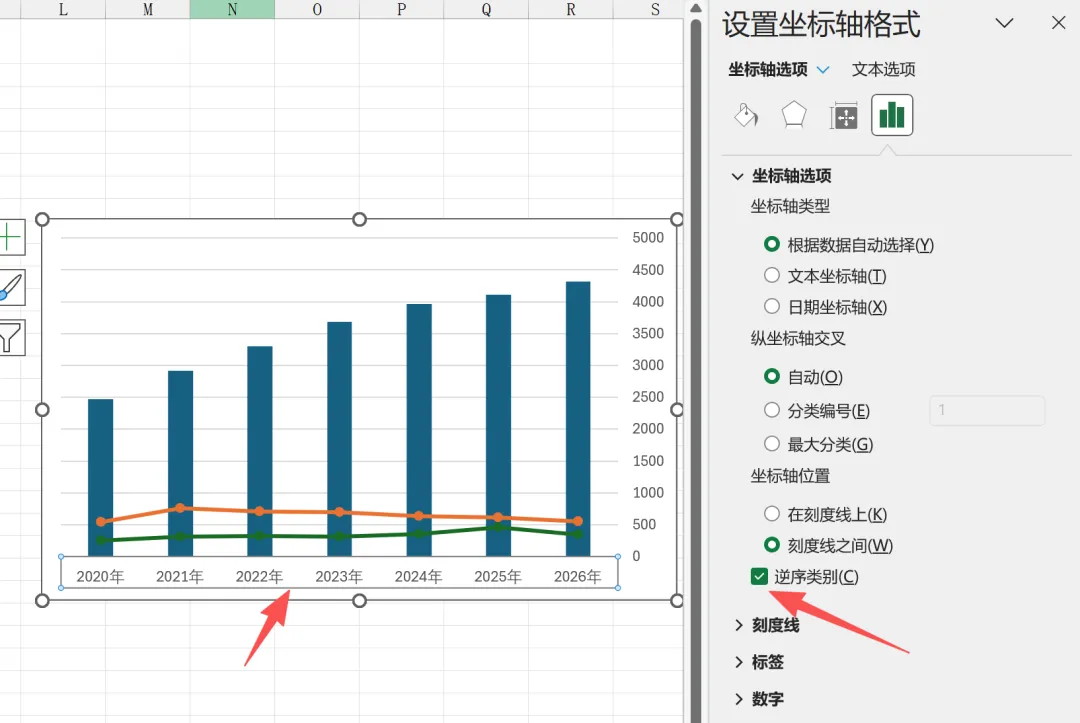

步骤 5：设置水平坐标轴，调整年份顺序

选中底部水平轴，打开【设置坐标轴格式】，勾选逆序类别，保证 2020 年在最左侧，2026 年在最右侧，时间顺序从左到右逐年递增。

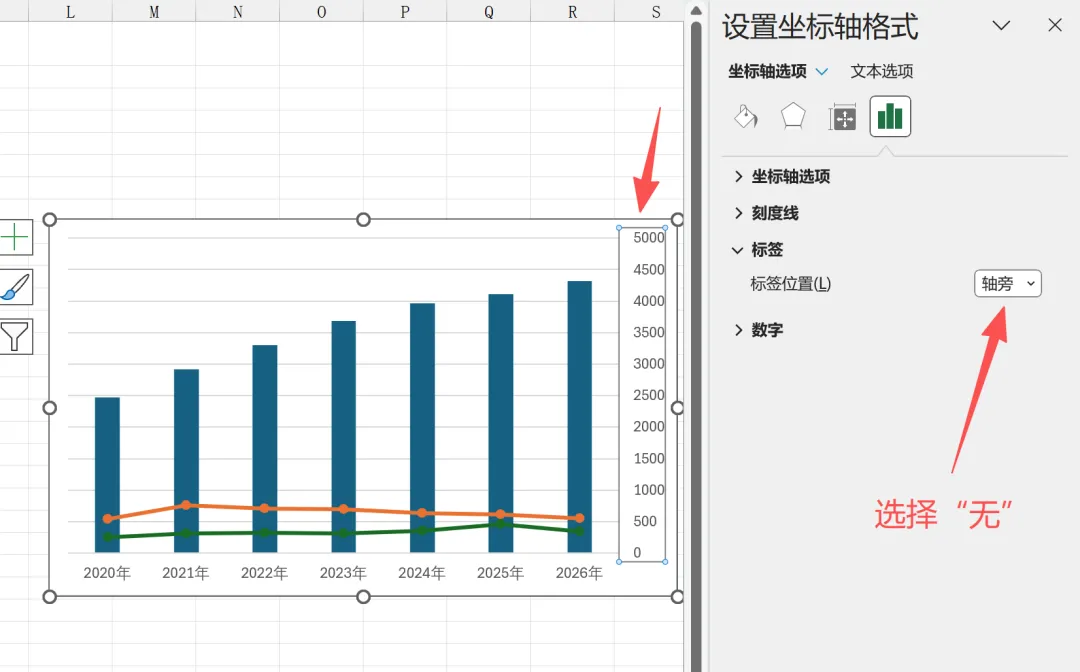

步骤 6：隐藏垂直坐标轴标签

选中左侧垂直坐标轴，坐标轴标签选择【无】，去掉刻度文字，画面更干净。

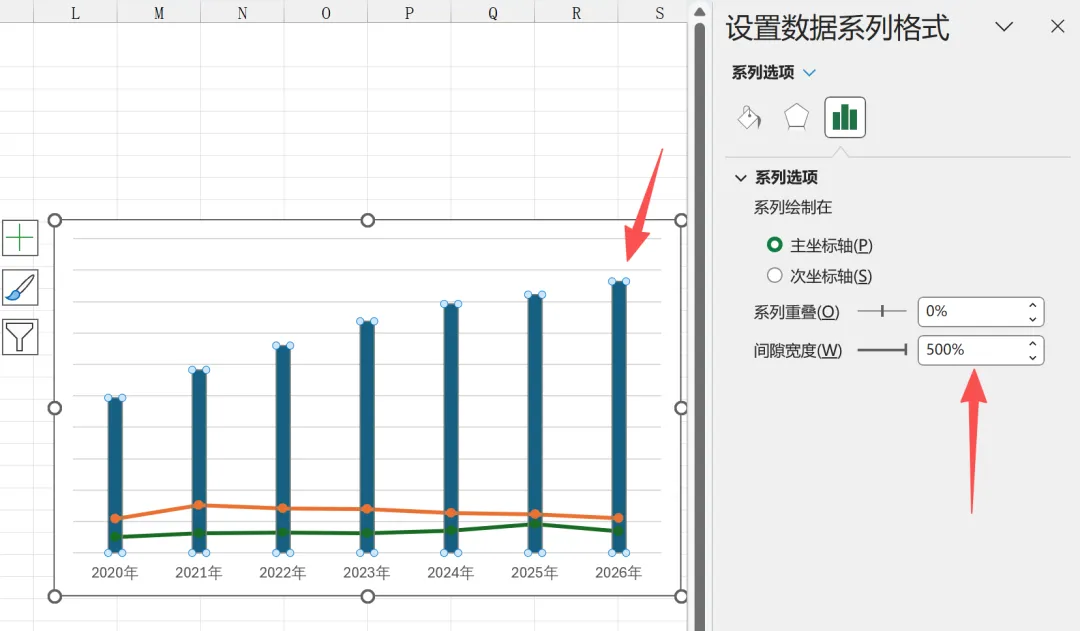

步骤 7：调整柱形间隙宽度

选中蓝色基金经理柱形，设置数据系列格式，间隙宽度改为 500%，把柱子收窄。

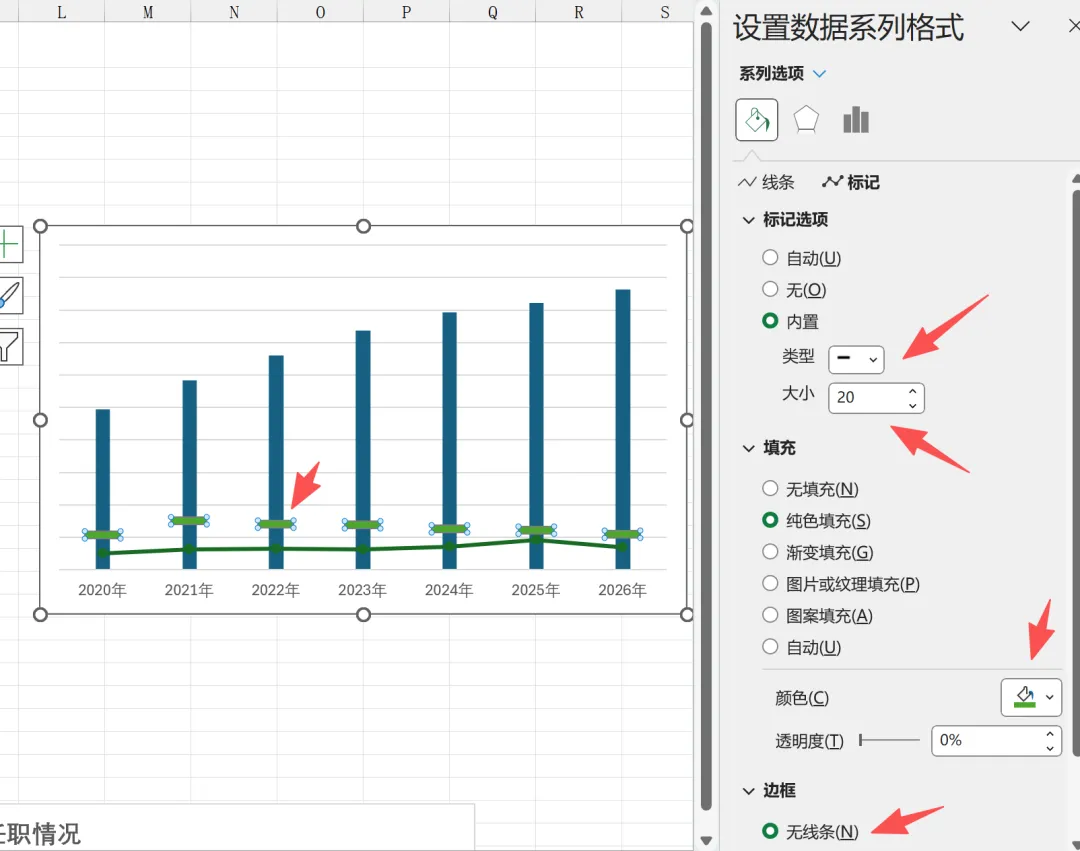

步骤 8：自定义新聘折线标记样式

选中 “新聘基金经理数” 折线，线条选择“无线条”。标记选项：内置长条标记，大小 20，纯色绿色填充，无线条边框。

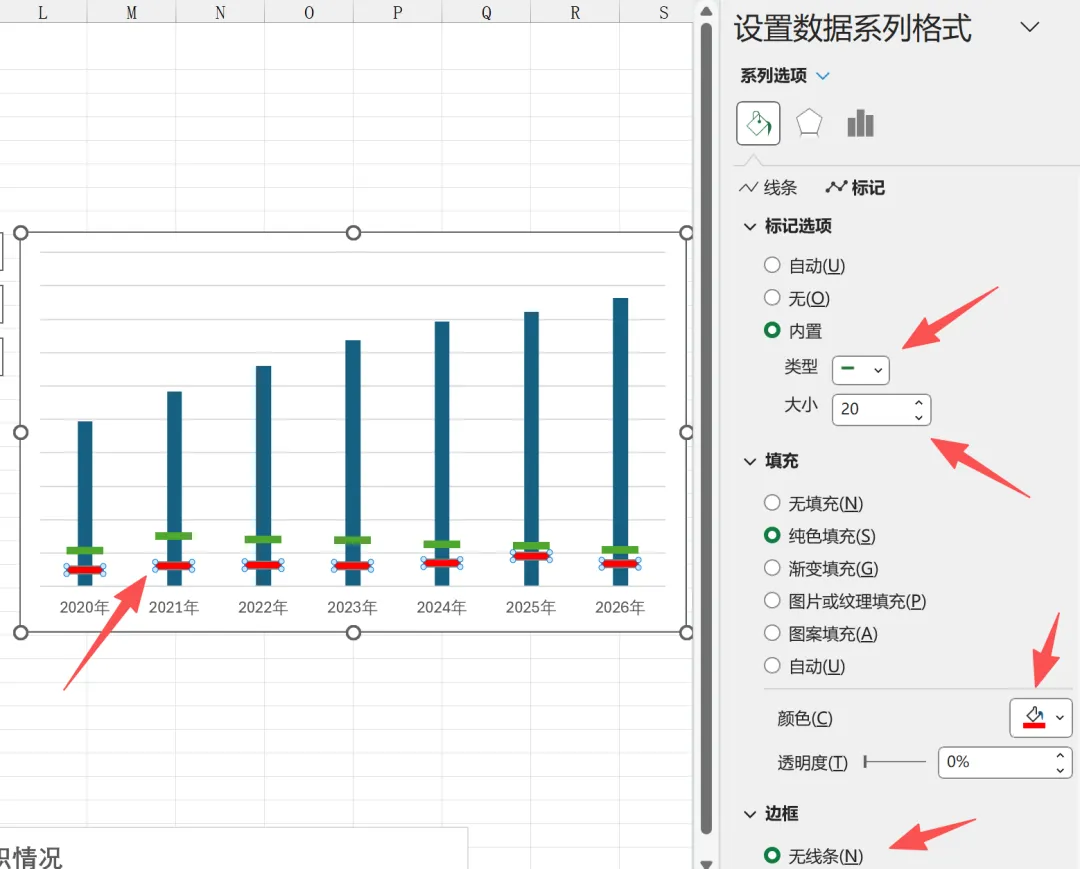

步骤 9：自定义离任折线标记样式

选中 “离任基金经理数” 折线，标记选项：内置长条标记，大小 20，纯色红色填充，无线条边框。

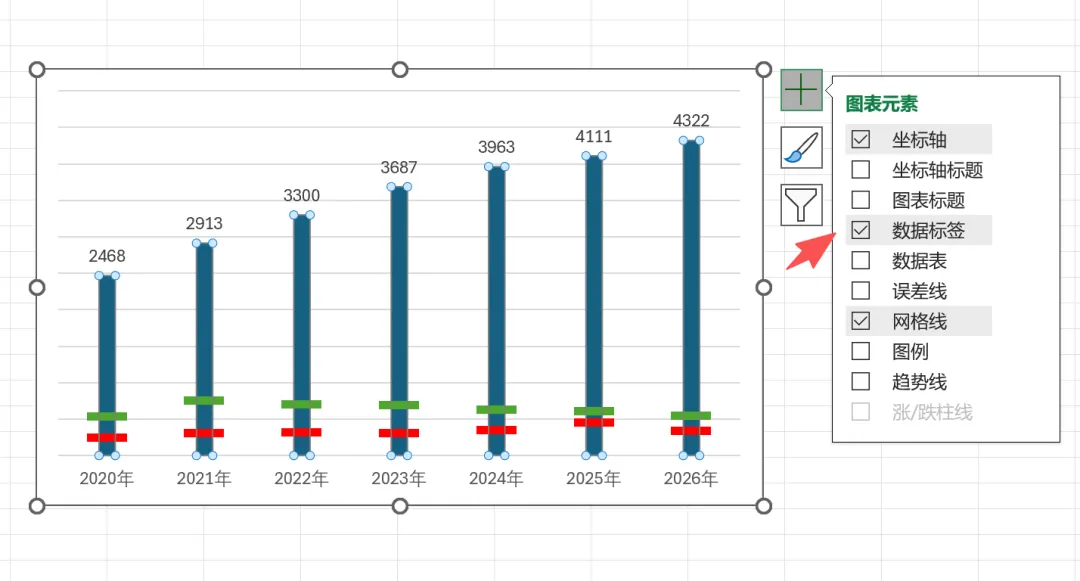

步骤 10：给柱形添加数据标签

选中蓝色柱形，添加数据标签，标签位置设置在上方，直接显示每年基金经理总人数。

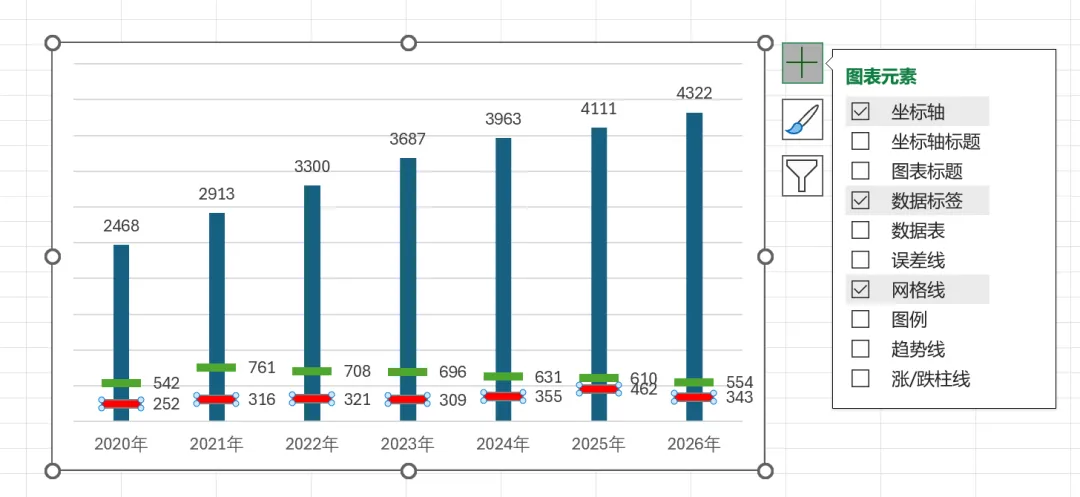

步骤 11：折线添加数据标签

选中两条折线，添加数据标签，标签位置设置在右方，展示每年新聘、离任人数。

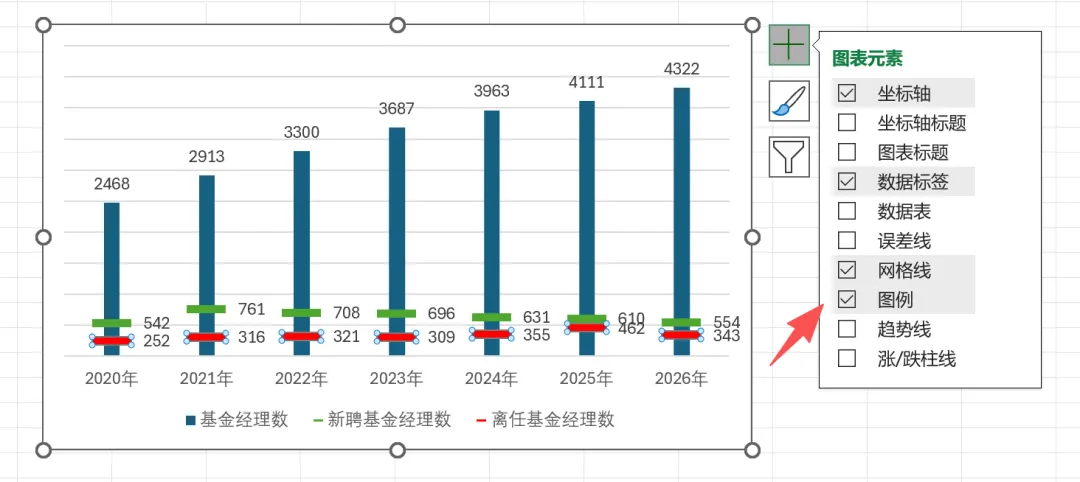

步骤 12：添加图例

图表右上角图表元素勾选图例，图例放置在图表底部。

步骤 13：修改图表标题

双击标题框，替换为规范标题：2020 年 - 2026 年公募基金经理任职情况，按需调整字体粗细大小。

步骤 14：添加备注与资料来源

插入文本框放在图表右下角，补充注释，提升图表严谨性：

注：2026 年数据截至 9 月 29 日

资料来源：《财经》根据 Wind 数据整理

备注：图表仅供学习参考

🧠三、作图思路与适用场景解读

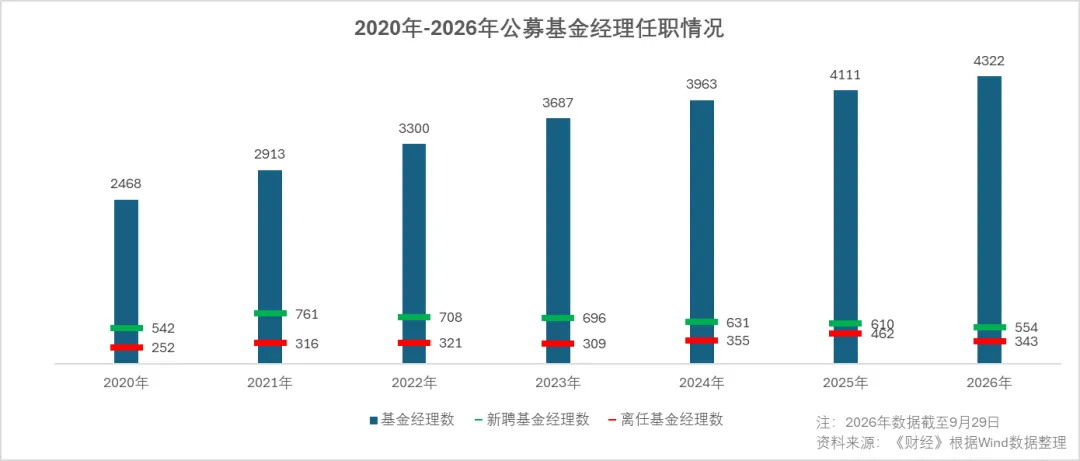

这张组合图，同时承载总量 + 流入 + 流出三类信息：深蓝色柱子代表行业基金经理总规模，持续逐年上涨；绿色长条标记代表每年新招聘人数，2021 年是招聘高峰，后续逐年回落；红色标记代表离任人数，2025 年离职数量达到阶段性高点。

一张图同时看懂行业扩容、人才招聘、人才流失三重趋势。

这类组合图表通用性极强：

・✅行业人才盘点、人力资源年度统计汇报

・✅财经行业数据分析、公众号数据科普图文

・✅企业人员流动、存量 + 新增 + 离职综合分析

・✅市场规模、新增、流失多指标时序展示

✨四、模板复用 & 高阶使用技巧

✅一键复用模板：后续替换人员、营收、用户等存量 + 流入流出类数据，直接修改表格数值，图表自动刷新，不用重新作图。

✅配色通用原则：财经商务图表配色建议克制，深蓝主柱，绿红区分增减，色彩不要过多，干净专业。

✅标记自定义技巧：长条标记是这个图表的特色，你也可以换成圆点、方块标记，适配不同汇报风格。

⚠️ 五、新手高频避坑指南

1. 时序顺序：做时间类图表，务必核对年份从左到右从小到大，顺序颠倒趋势解读会完全出错。

2. 图表类型区分：总量用柱形直观展示规模，新增 / 流失用折线标记，区分指标类型，读者一眼看懂。

3. 备注信息不能省：引用第三方行业数据，公开发布时一定要标注来源、统计截止时间，避免误解。

4. 标签防重叠：如果年份多、标签拥挤，可以微调标签位置，不要让数字互相遮挡。
