初中物理九年电路故障判断一道拔高题

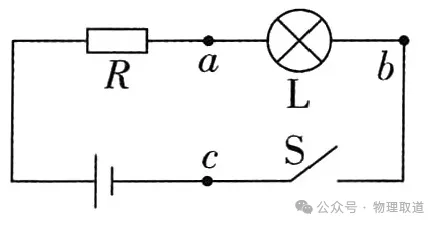

在如图所示的电路中，电源电压为U且保持不变。闭合开关S,电路正常工作。一段时间后，灯熄灭。已知电路中仅有一处故障，且只发生在灯L或电阻R上。现通过接入一个电压表来判断故障。

将电压表并联接人a、b、c中某两点间，通过观察闭合开关前后

电压表的示数，可以确定故障，请写出电压表的接入点及电压表

的示数变化情况及对应的故障:

答案：将电压表接入a、c点，电压表示数变化情况及对应故障

[解析】由图可知，闭合开关后，灯泡L和电阻R串联接入电路中，一段时间后，灯突然熄灭，若电路中只有一处故障，且只发生在灯L或电阻R上，可能是电阻R断路或灯泡L短路或灯泡L断路;为了能准确检测出电路故障，应将电压表并联接入a、c点，再闭合开关S,观察电压表的示数变化。若S断开时，电压表示数为0,S闭合后，电压表示数仍然为0,说明故障是R断路;若S断开时，电压表示数为U(电压表串联在电路中测电源电压),S闭合后，电压表示数仍然为U,则说明故障是L断路;若S断开时，电压表示数为U,S闭合后，电压表示数为0(电压表被短路)，则故障是L短路;综上可知，开关S由断开变为闭合，电压表示数始终为0,则故障是R断路;开关S由断开变为闭合，电压表示数始终为U,则故障是L断路;开关S由断开变为闭合，电压表示数由U变为0,则故障是L短路。
