克莱斯勒和吉普使用的SIM90系列电脑

 克莱斯勒系SIM90（Siemens/Continental GPEC平台）发动机电脑的核心技术与维修要点，适配维修场景：

 一、基础与适用车型

 1. 厂商与平台：西门子VDO/大陆（Continental）GPEC，型号有SIM90、SIM90E、SIM90P、SIM90T；搭载于2006–2012年克莱斯勒/道奇/Jeep，如PT Cruiser、Caliber、Journey、Patriot、Compass；主力引擎为2.0/2.4 World Gas汽油发动机。

2. 硬件核心：摩托罗拉MPC561 32位MCU，外挂2MB Flash；CAN总线通信，无OBD直读，

多需Bench/BOOT模式读写；常见零件号如5WY7887、A2C53240963、P04692101AD/AE。

 二、核心功能与数据

 - 负责喷油、点火、节气门、怠速、爆震控制、氧传感器闭环、车速/转速限制、防盗IMMO数据绑定

- 防盗数据与VIN、SKC/ISN、钥匙ID存储在ECU内部，更换必须做解锁+编程+IMMO匹配，否则无法启动

 三、维修与读写要点

 1. 常用设备：BitBox、KESS3（Boot模式）、FGTech、CMD；需专用CAN/BDM线束，注意供电隔离防烧板

2. 常见故障：电源/驱动芯片损坏、Flash数据丢失/校验错误、CAN通讯中断；症状为不着车、怠速不稳、报永久性DTC

3. 操作流程

1. 拆ECU，接Bench工装，供电并进入Bootloader

2. 读取完整Flash+EEPROM备份（含IMMO/ISN）

3. 更换损坏元件；新ECU则写入原数据+匹配防盗

4. 装车清码，做怠速/节气门自适应

4. 防盗注意：二手ECU带锁，必须先解锁/清除原有IMMO数据，否则即使硬件一致也无法启动；部分地区需在线账号/安全访问码。

 四、版本差异

 - SIM90：标准版；SIM90E：欧洲市场；SIM90T：部分带涡轮/高性能调校的版本；硬件主板接近，软件标定不同，不可随意跨版本刷写。

 五、实用提示

 - 维修前务必备份完整的Flash与EEPROM，防止数据丢失导致锁死

- 焊接MPC561或Flash芯片时，用恒温热风枪控温，避免PCB分层

- 匹配钥匙/防盗，优先用原厂诊断仪（WiTech）在线，或可靠的第三方专用软件完成全流程；切勿只写VIN不处理IMMO。

六、实践经验

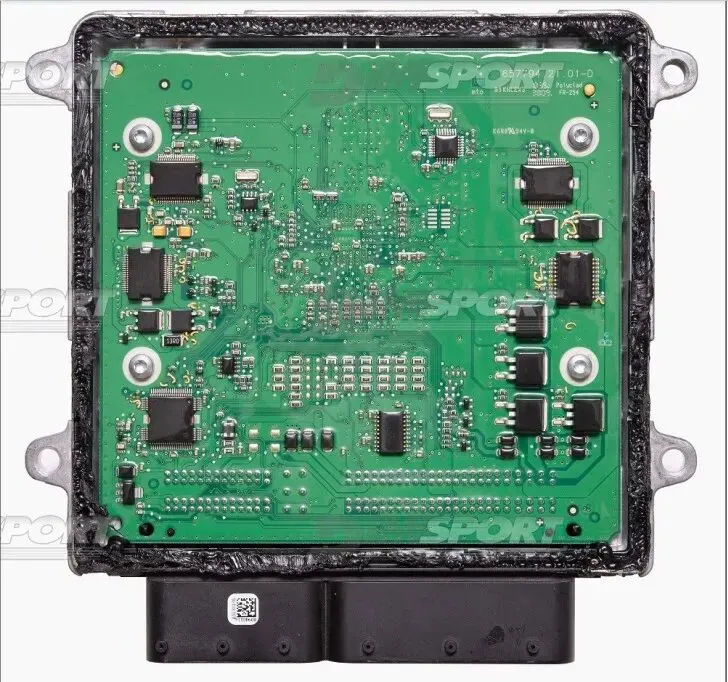

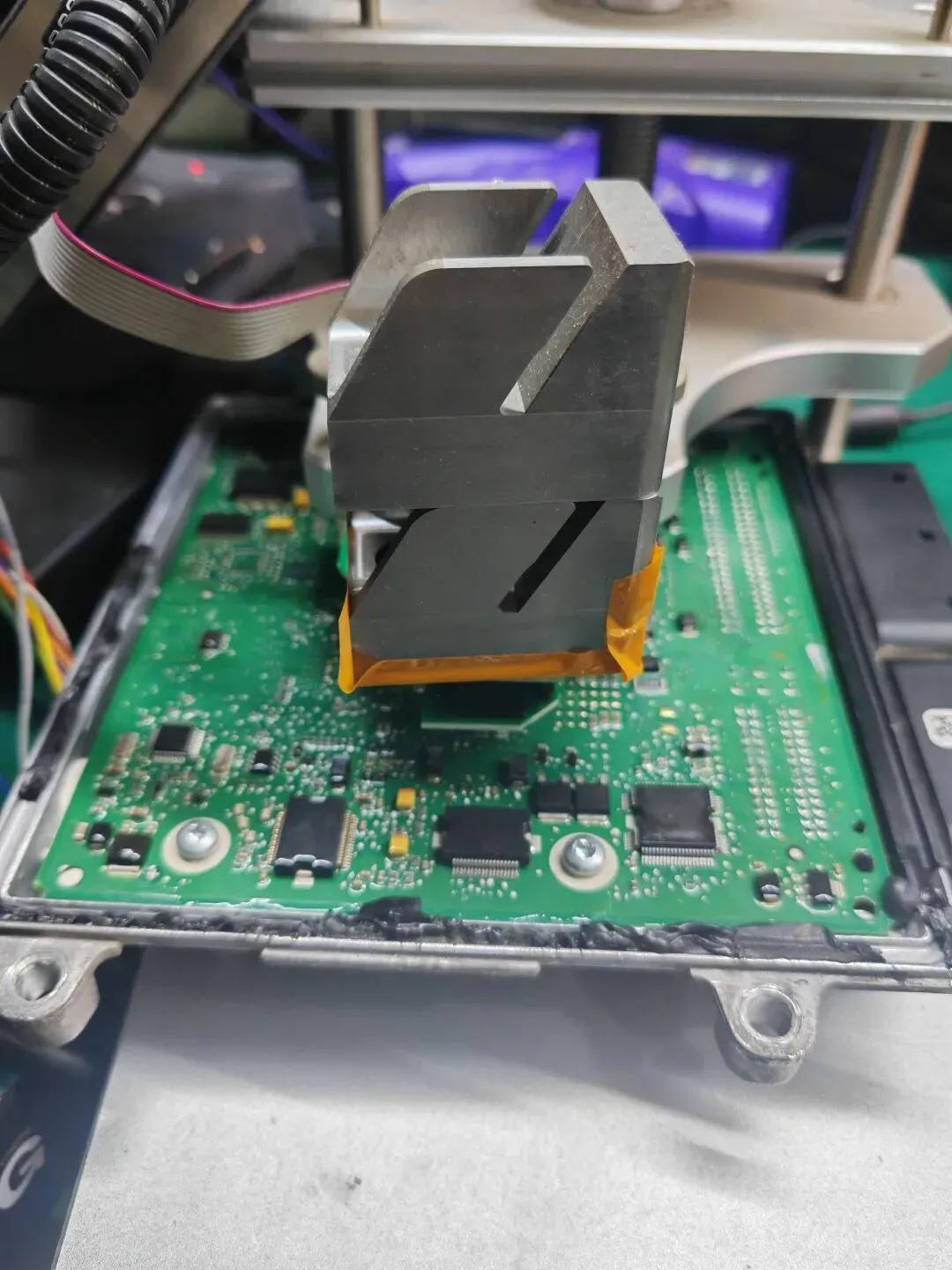

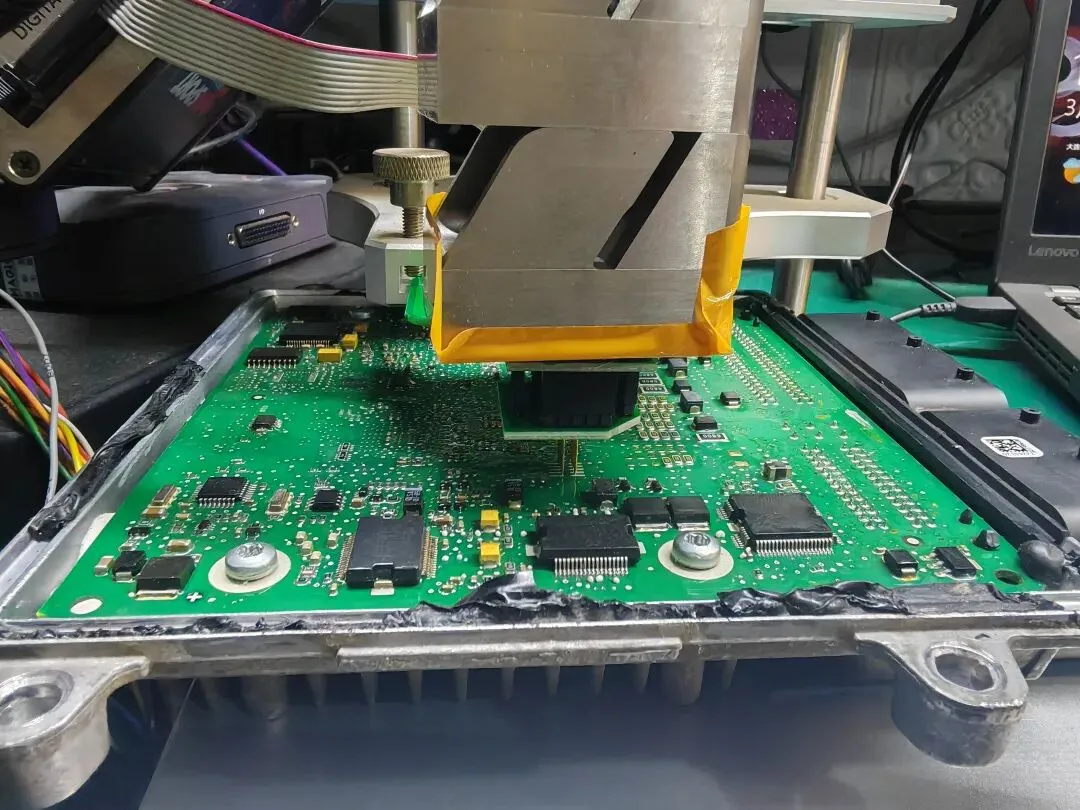

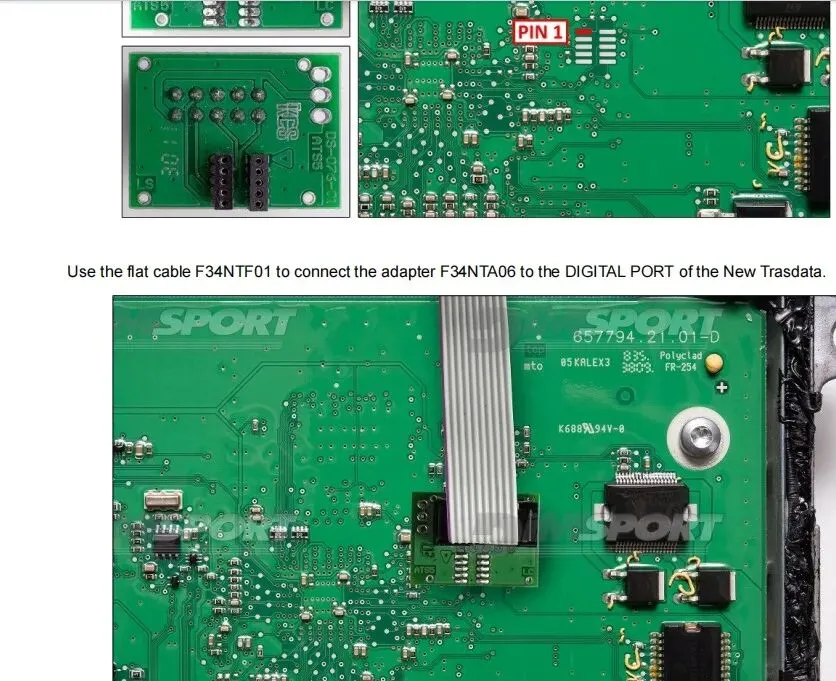

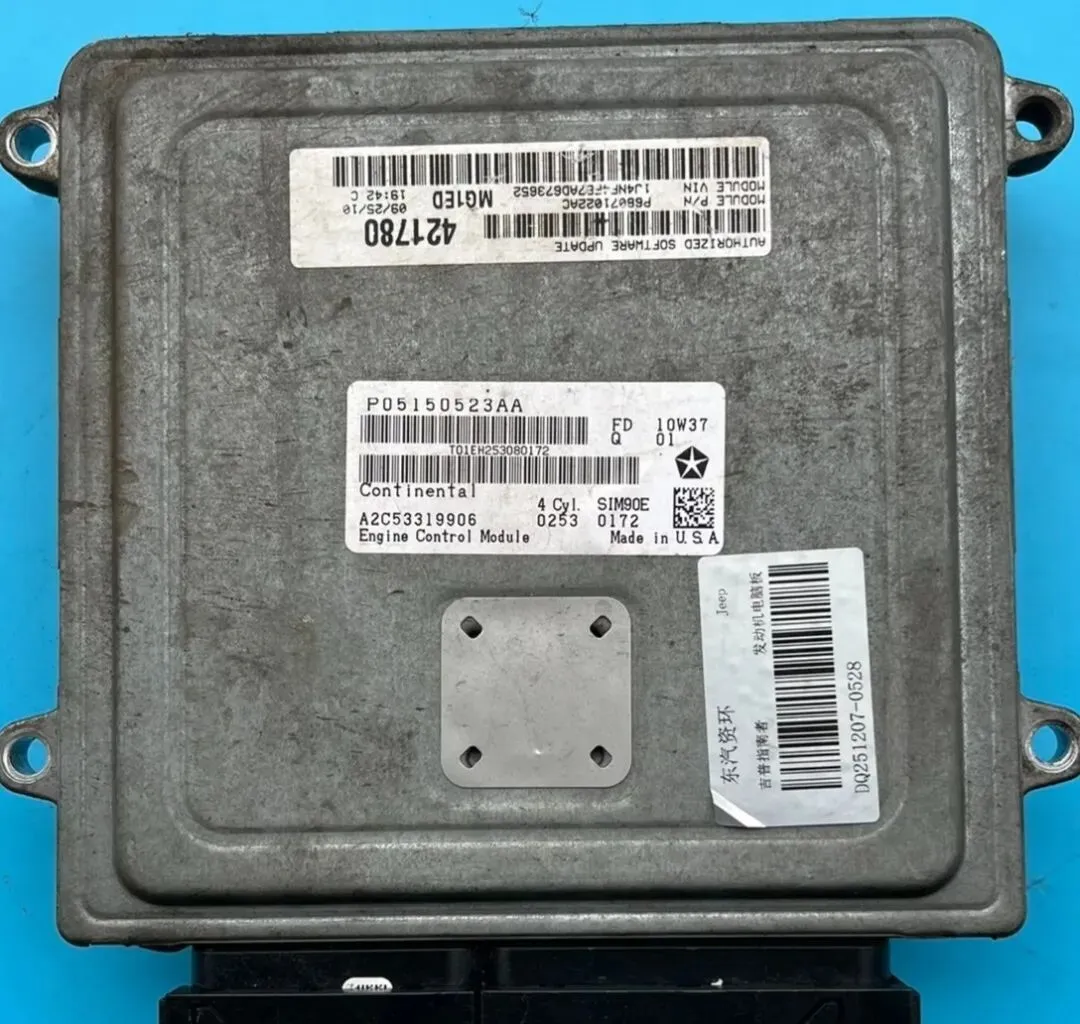

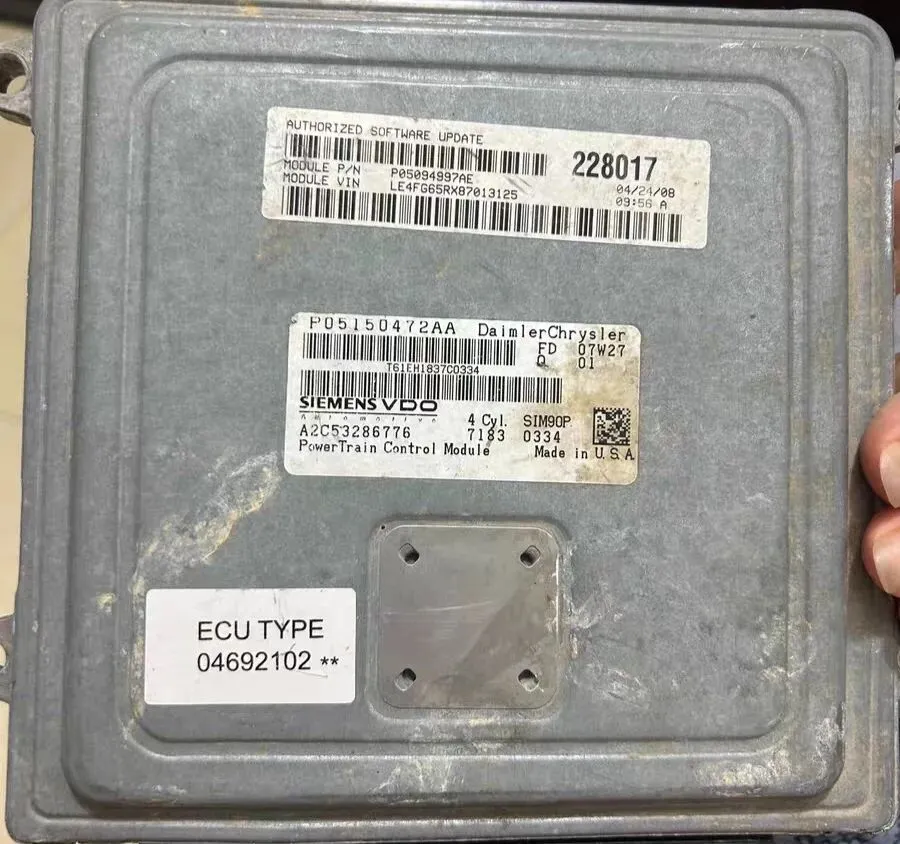

从图中可以看到SIM90系列电脑，内部结构有两种！其中SIM90P的内部结构与设备所提供图纸和线线方式不同。

大多设备只有此型号接线方式！这种是SIM90T型号的，而非SIM90P型号的图纸，大家在读写的时候一定看清楚了！！避免接错线！
