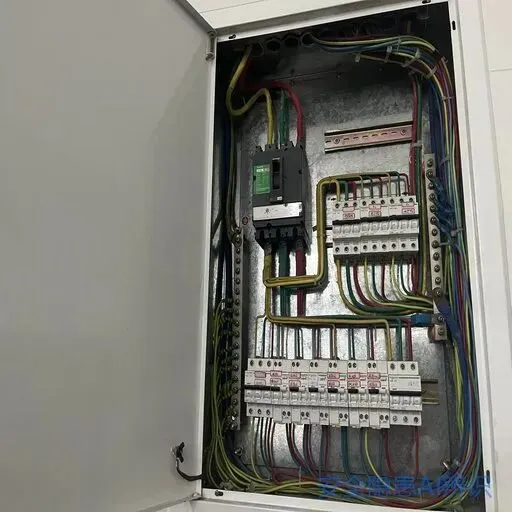

这是配电箱的现场照片；
1. 导线未按颜色规范标识（相线、中性线、保护接地线混用或缺失标准色标）
- 隐患描述：图中可见多根导线为黄、绿、红、蓝、黑等颜色，但部分线路未严格遵循“L1（A）、L2（B）、L3（C）相线应为黄、绿、红，N线为淡蓝，PE线为黄绿双色”的规定；例如，部分PE线未采用黄绿双色（如右下角部分线缆呈纯绿色或黄色），存在误接风险，易导致设备外壳带电。
- 依据：《GB/T 5226.1-2019 机械电气安全 机械电气设备 第1部分：通用技术条件》第7.2.3条：“保护接地导体应为黄绿双色；中性导体宜为淡蓝色；相导体宜为红、黄、绿三色。”及《GB 50174-2017 数据中心设计规范》第8.2.10条亦强调配电系统导线颜色应符合国家标准。
2. 导线未进行捆扎与固定，存在松散、垂落、交叉缠绕现象
- 隐患描述：大量导线在箱体内杂乱垂挂、无桥架或线槽支撑，部分线束未使用线卡或绑扎带固定，易因振动、拉扯造成接线端子松动、短路或绝缘破损。
- 依据：《GB 50171-2018 电气装置安装工程 盘、柜及二次回路接线施工及验收规范》第3.0.10条：“电缆敷设应排列整齐，固定牢固，不得有明显的机械损伤和过度弯曲；垂直或倾斜敷设时，应在适当位置加装固定夹具。”以及《DL/T 5161.1-2018 电气装置安装工程 质量检验及评定规程 第1部分：土建工程》第6.0.10条明确要求“电缆应有序分层、分束布放并加以固定”。
3. 未设置明显操作指示标识（如“合闸”“分闸”状态标识、电压等级、危险警示）
- 隐患描述：主断路器及各分路开关上无清晰的操作状态标识（如“合/分”箭头、运行/检修状态标签），且未标注额定电流、保护类型等关键参数，易导致误操作，引发触电或设备损坏事故。
- 依据：《GB 50171-2018》第3.0.13条：“盘、柜内电器元件应有清晰的编号、名称、功能标识及操作方向指示；重要设备应设有‘禁止合闸’‘有人工作’等警示标志。”另，《GB/T 13869-2017 用电安全导则》第5.3.2条指出：“对可能造成人身伤害的电气设备，应设置醒目的警告标志。”
4. 主断路器与分路断路器之间缺少必要的隔离措施（如隔离开关或熔断器）
- 隐患描述：图中仅有一台塑壳断路器作为总电源控制，未见独立的隔离刀闸或熔断器，在检修时无法实现可靠电气隔离，不符合“停电作业必须确保电源侧完全断开并锁定”的要求。
- 依据：《GB 50171-2018》第3.0.12条：“配电装置应具有可明显断开点的隔离装置，以确保检修时能有效隔离电源。”同时，《DL/T 5152-2012 水工建筑物电气设备安装工程施工质量验收规程》第7.2.4条也规定：“高压配电装置应具备防止带负荷拉合隔离开关的安全联锁装置。”
5. 金属箱体未做等电位连接或接地不良
- 隐患描述：箱体内部虽有接地排，但未见从箱体外壳至接地网的专用接地线（PE线）直接连接；若箱体为非镀锌钢板材质，长期运行后锈蚀可能导致接地电阻增大甚至失效，使漏电时保护动作延迟或不动作。
- 依据：《GB 50169-2016 电气装置安装工程 接地装置施工及验收规范》第3.0.4条：“所有电气设备的金属外壳均应可靠接地；配电箱体应通过不少于2处的螺栓与接地干线连接，并形成低阻抗通路。”此外，《GB 50054-2011 低压配电设计规范》第5.2.2条规定：“金属箱体应作等电位连接，其接地电阻不应大于4Ω（当用于防雷时为10Ω）”。
6. 导线截面与断路器额定电流不匹配（疑似过载风险）
- 隐患描述：观察图中主断路器容量较大（如63A或更高），但部分分支线路所用导线截面偏小（如1.5mm²或2.5mm²），而该截面导线在长期负载下可能发热超标，超过其允许温升，引发电气火灾。
- 依据：《GB 50171-2018》第3.0.9条：“导线截面选择应与所配断路器额定电流相匹配，满足载流量、电压降及短路保护整定要求。”具体参照《GB/T 50168-2018 电气装置安装工程 电缆线路施工及验收标准》第5.1.10条：“电缆载流量应不低于回路最大持续工作电流，并考虑环境温度修正系数。”
7. 未设置防鼠、防虫、防水、防尘措施（箱门开启状态下）
- 隐患描述：箱门处于打开状态，内部导线裸露，无防鼠挡板或密封胶条；若箱体安装于潮湿、多尘或动物活动区域，易导致短路、腐蚀或误触。
- 依据：《GB 50171-2018》第3.0.11条：“配电箱、柜应具有防护等级，户外安装时应满足IP54及以上要求；室内配电箱宜采用IP30以上防护等级。”同时，《GB/T 14048.1-2012 低压开关设备和控制设备 总则》第4.2.3条要求：“设备应能抵御正常使用条件下可能出现的灰尘、水滴、昆虫等外部影响。”
8. 接线端子压接不规范（如导线未弯环、压接松动、裸露铜芯长度过长）
- 隐患描述：多处导线接入断路器或接线端子时，未制作标准U型或环形冷压端头，部分线芯外露长度超过5mm，易造成接触不良、电弧放电或短路。
- 依据：《GB 50171-2018》第3.0.14条：“导线与端子连接应采用压接或螺钉紧固方式，压接应平整无毛刺，裸露铜丝长度不应大于2mm；接线端子应使用专用工具压接，严禁绞接。”另《DL/T 5161.1-2018》第6.0.12条强调：“导线端部处理应符合工艺要求，防止氧化及接触电阻增大。”
以上结果，仅供参考。
分析时间：2026-04-08 19:57
