本田BSI安装教程

本田的BSI没那么麻烦，基本上就是拆后杠、前门板、倒车镜等，线走主驾室，安装前，先打开机盖断开电瓶负极，安装好后把所有插头都插上（后杠等先别着急装回，养成好习惯先测试——接回负极后通电测试）

已关注

关注

重播分享赞

（*部分车型需要30-40km/h才会开启BSI）

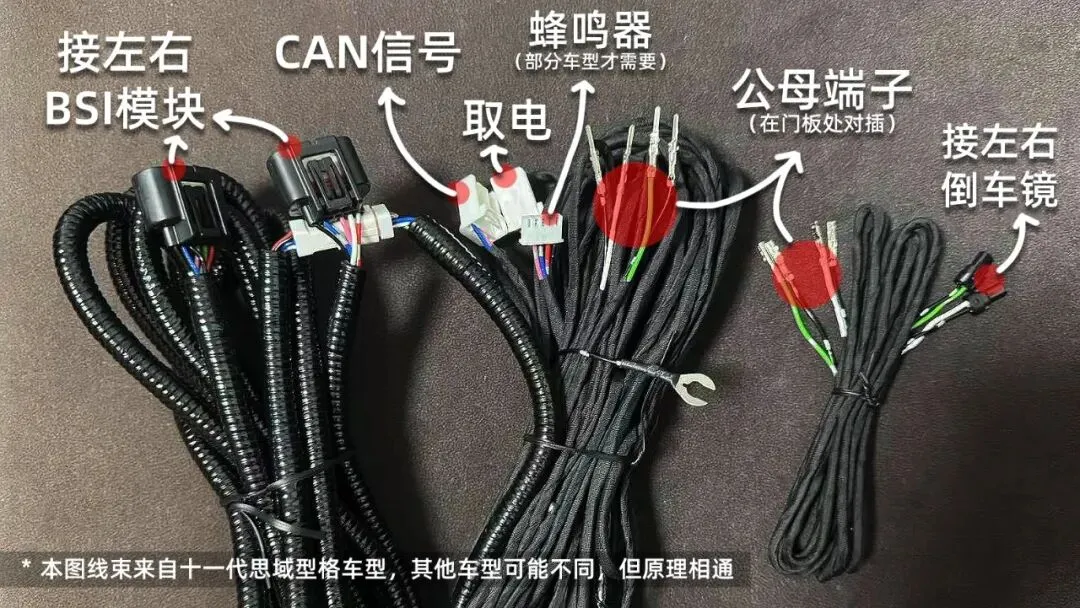

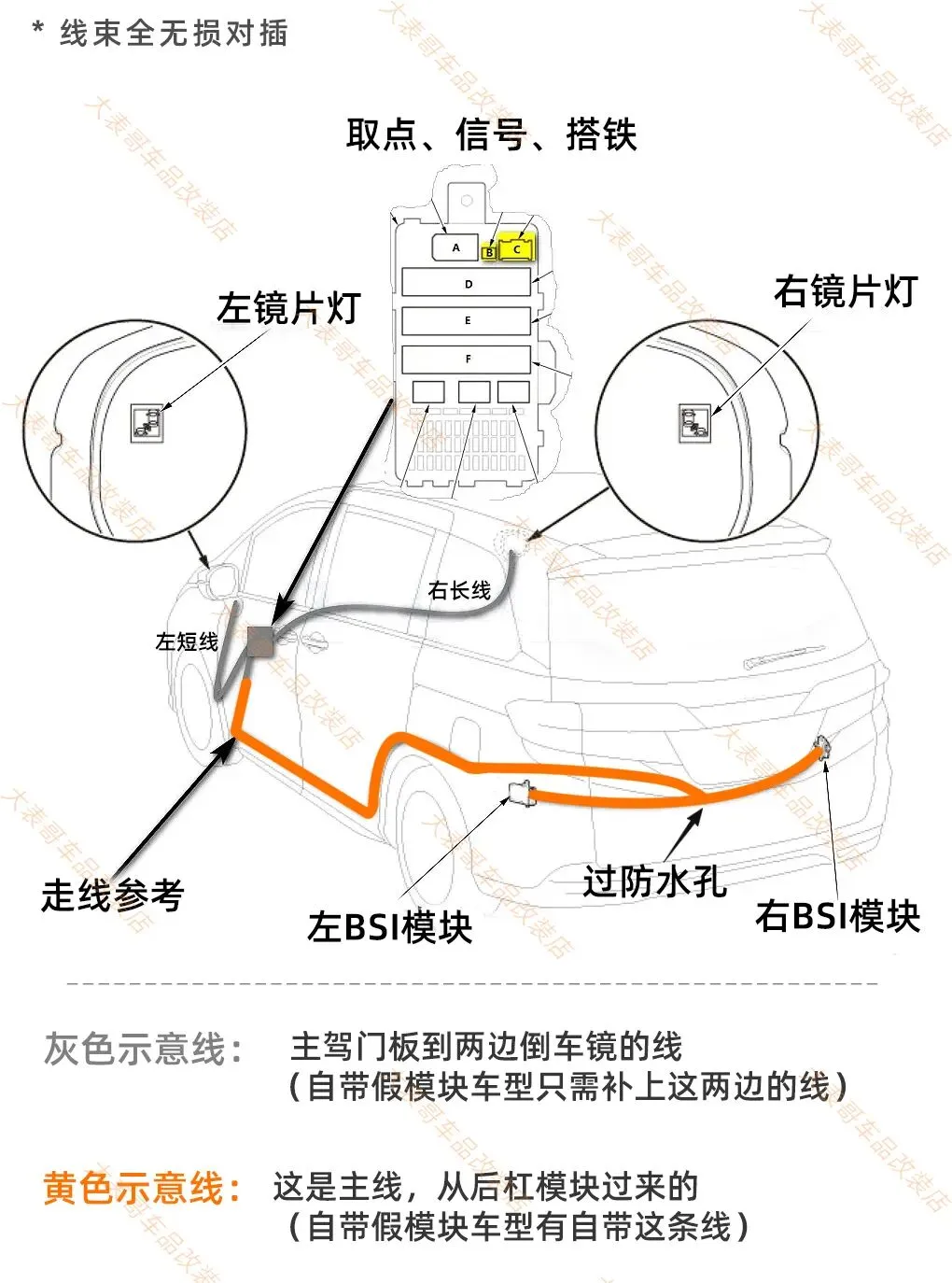

一、本田BSI整体布线示意图：（先了解下大概的走线）

二、1.自带假模块车型：

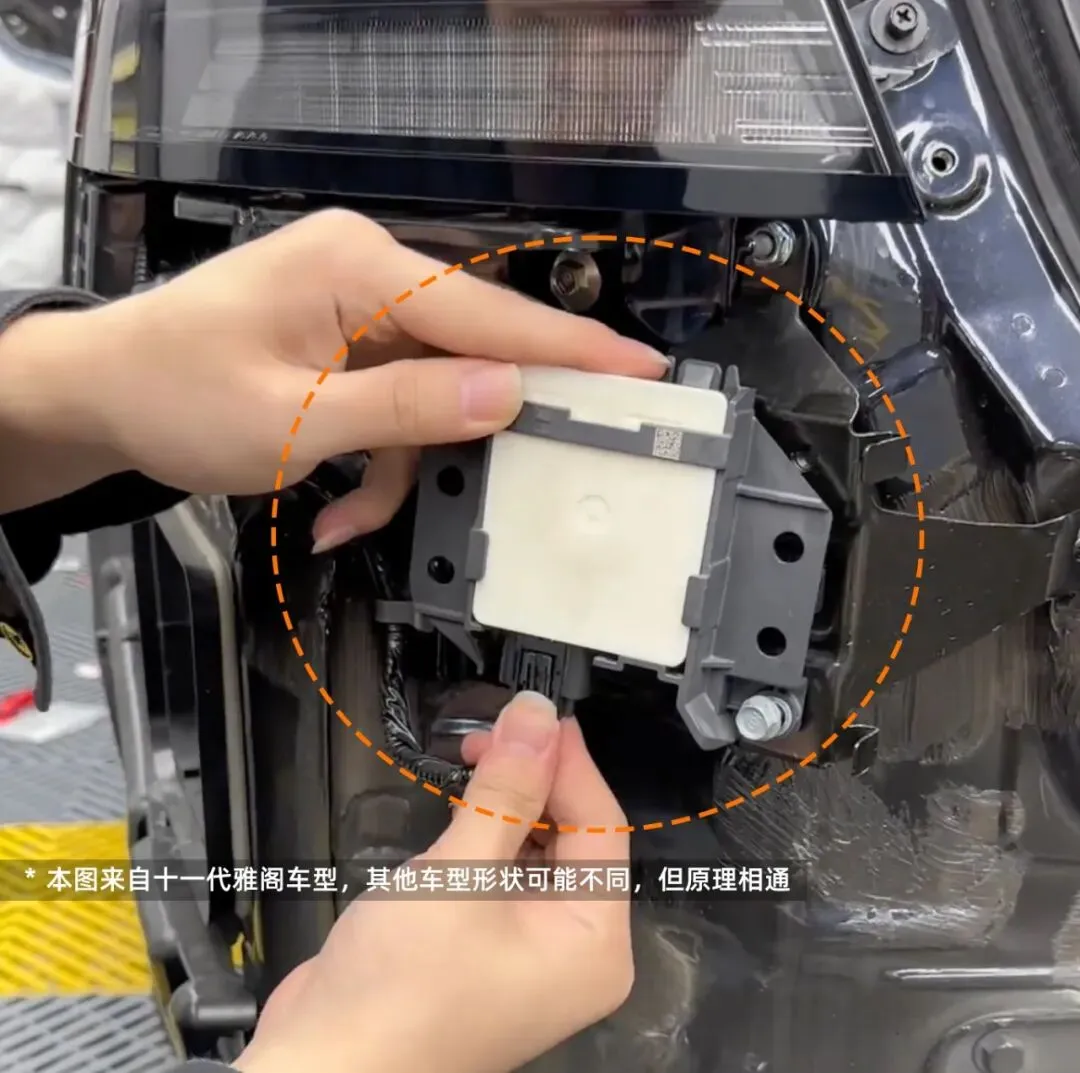

1、拆后杠，拆掉假模块，替换成我们发的原厂高配模块，插回线束

（提示* 自带假模块的23-25CRV皓影无需要拆后杠，只需拆后杠灯即可更换模块）

已关注

关注

重播分享赞

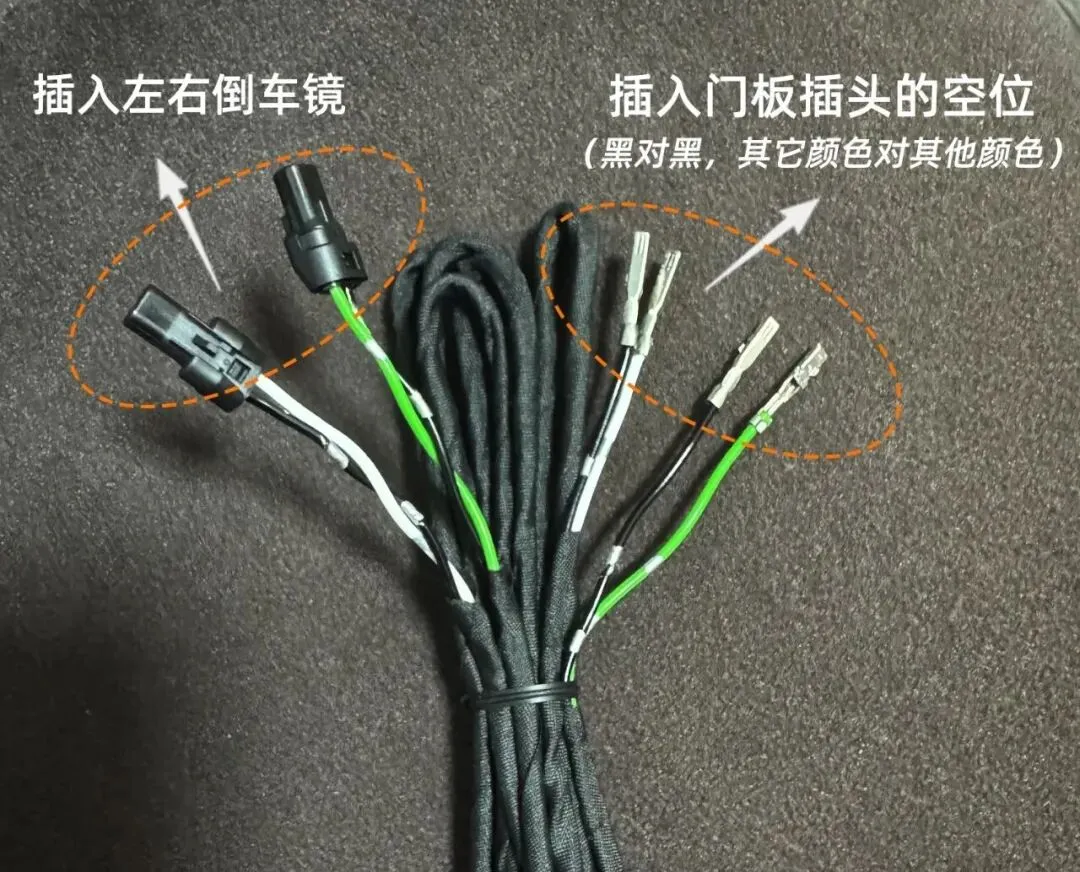

2、拆下前门门板，拆下倒车镜，补上前门门板到倒车镜的线束

（*线束要到后视镜，所以门板要拆开，经过门板再到倒车镜）

已关注

关注

重播分享赞

已关注

关注

重播分享赞

3、测试功能，没问题了再还原。

二、2.无假模块车型：

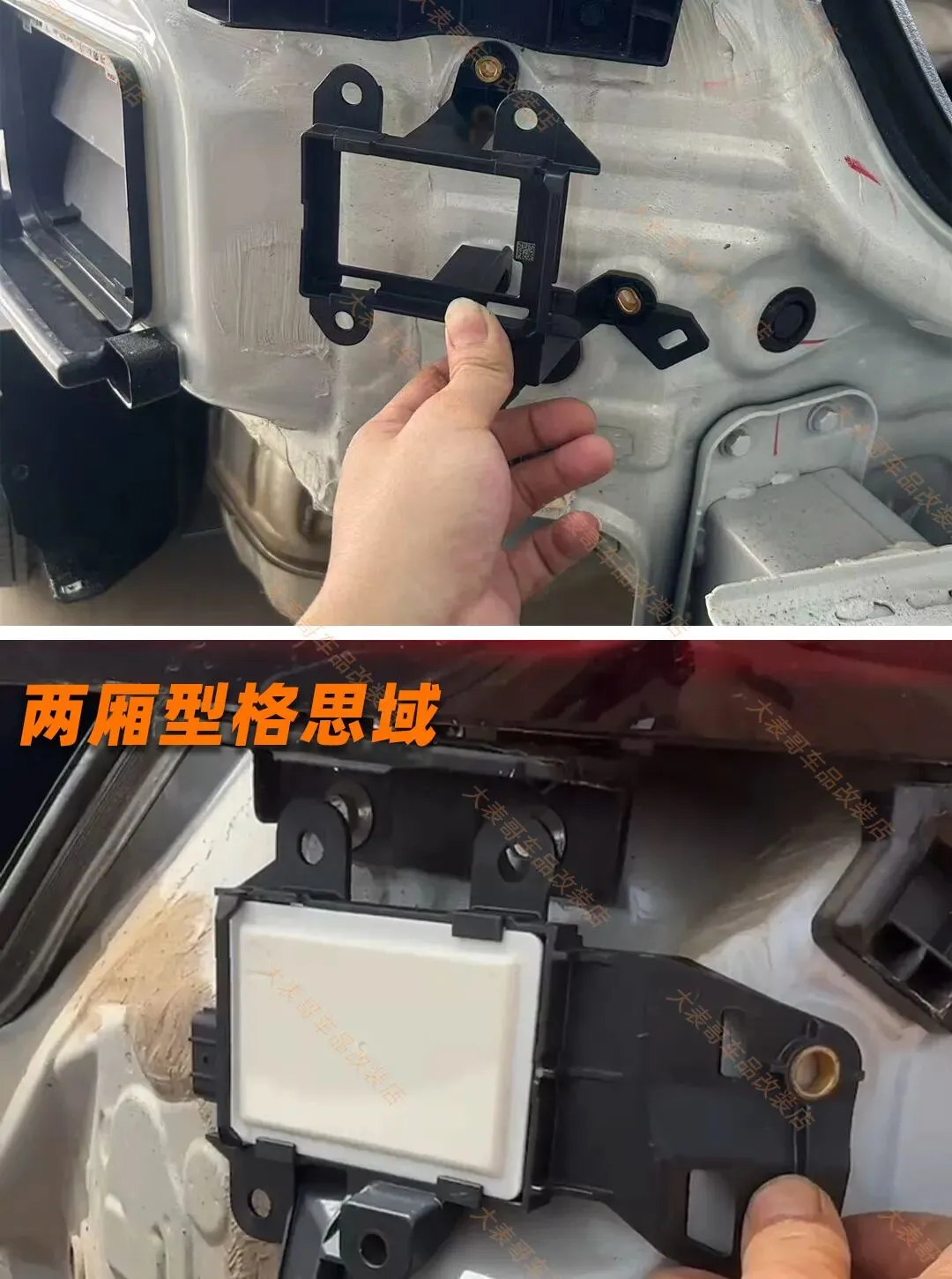

（*线束要到后视镜，所以门板要拆开，经过门板再到倒车镜；后杠拆开后，需要安装支架，请一定要把BSI模块安装在水平线上，可借助水平仪等工具，否则影响使用效果，如需固定支架建议用铆钉枪固定，必要时可以涂上防水胶）

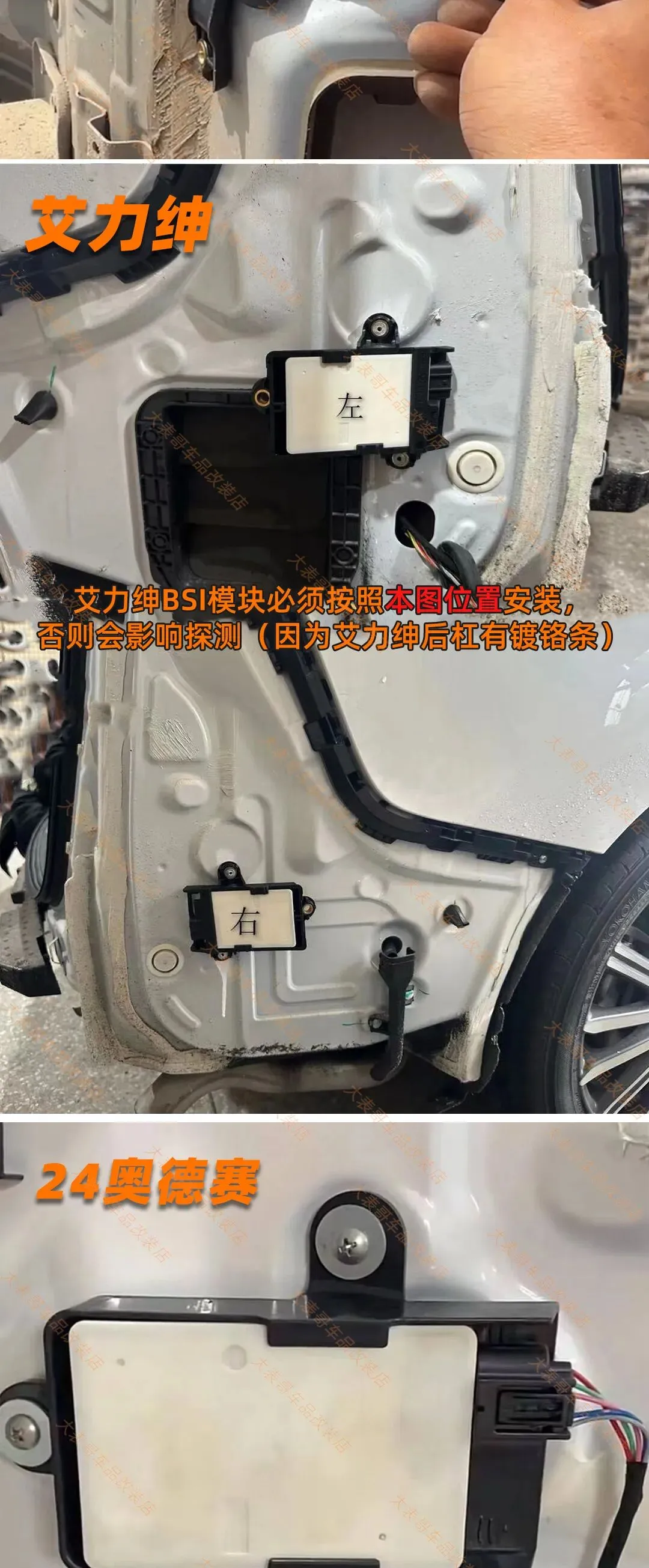

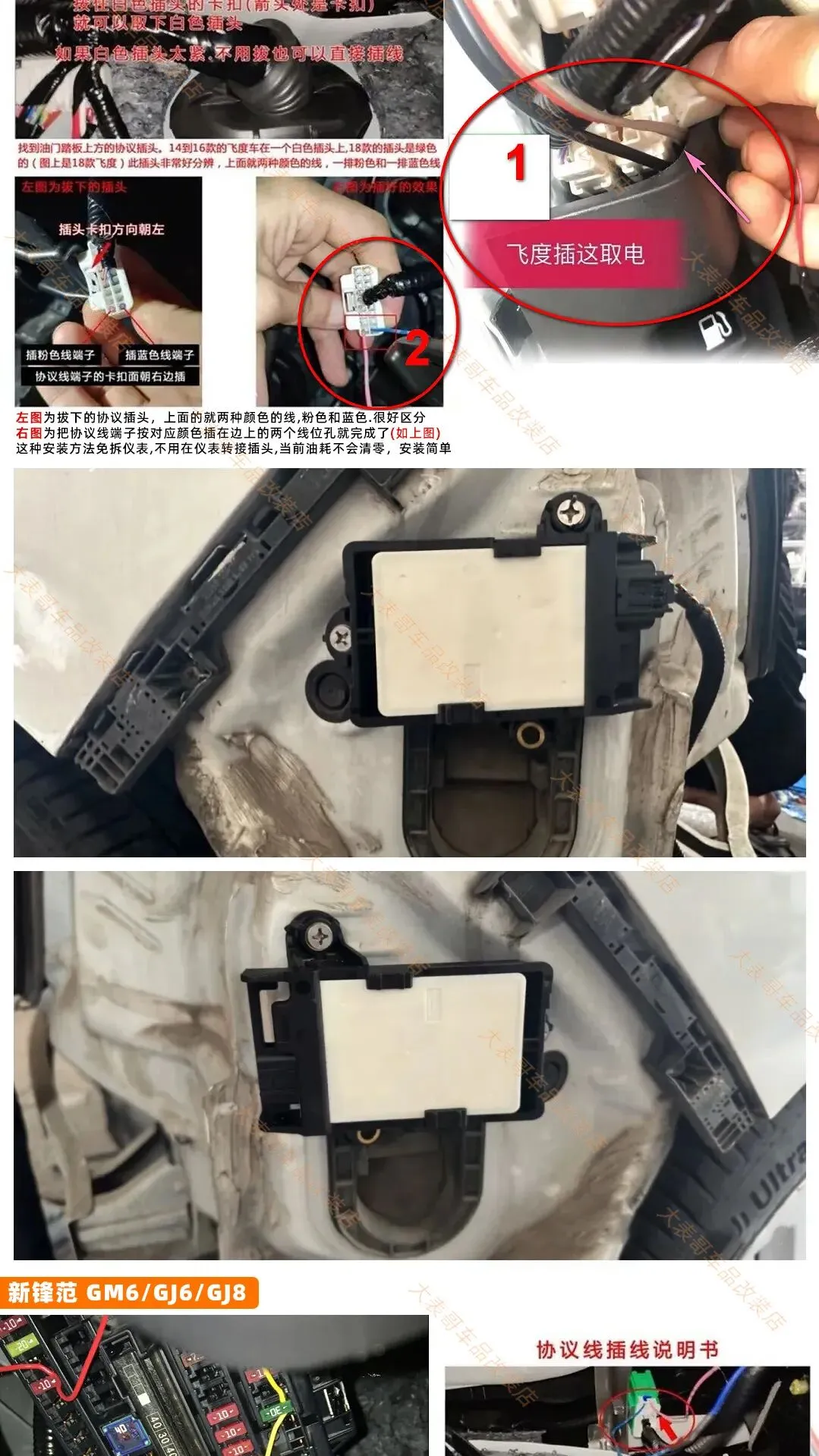

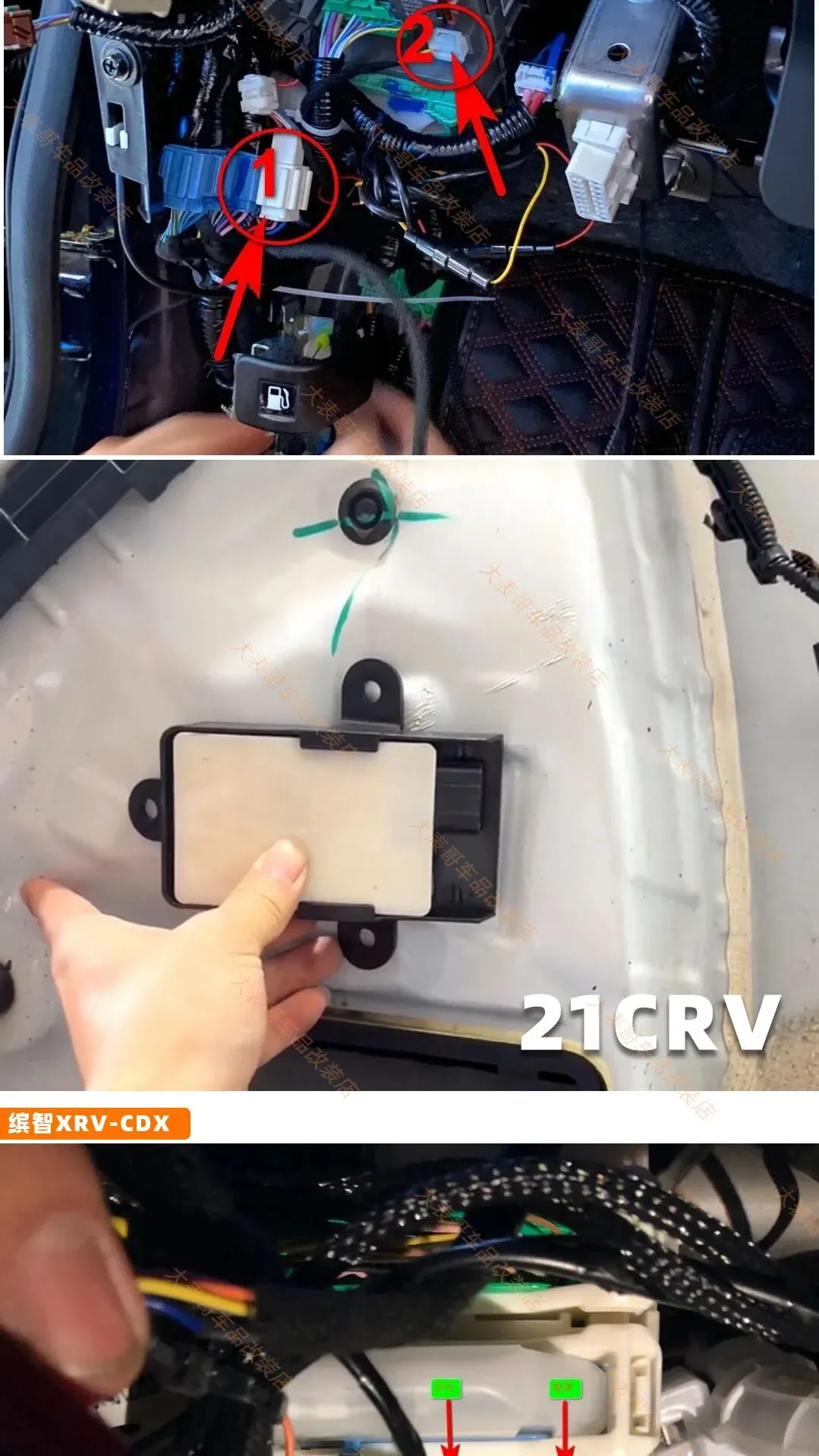

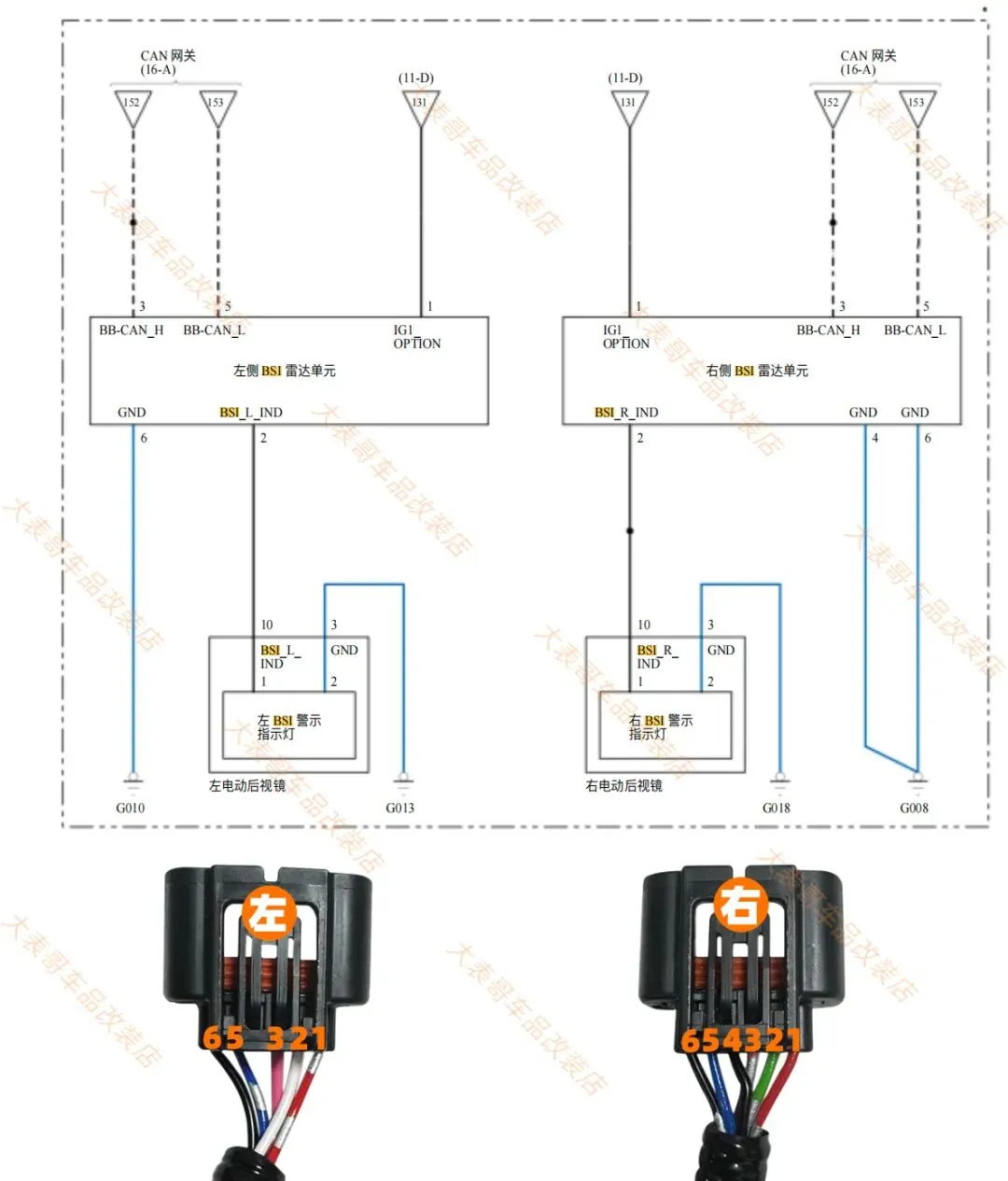

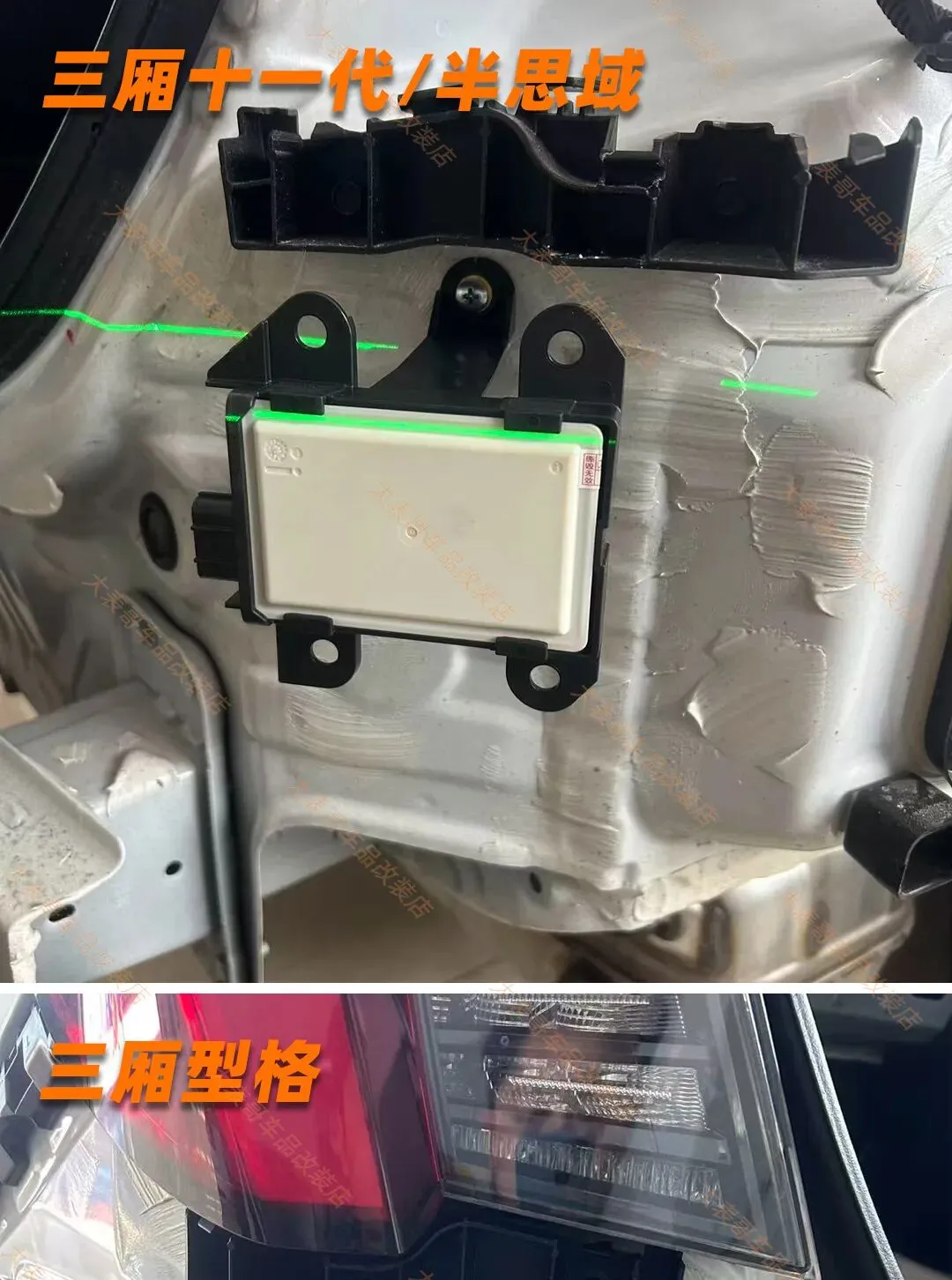

各个车型安装BSI：“支架安装位” 与 “插头位”

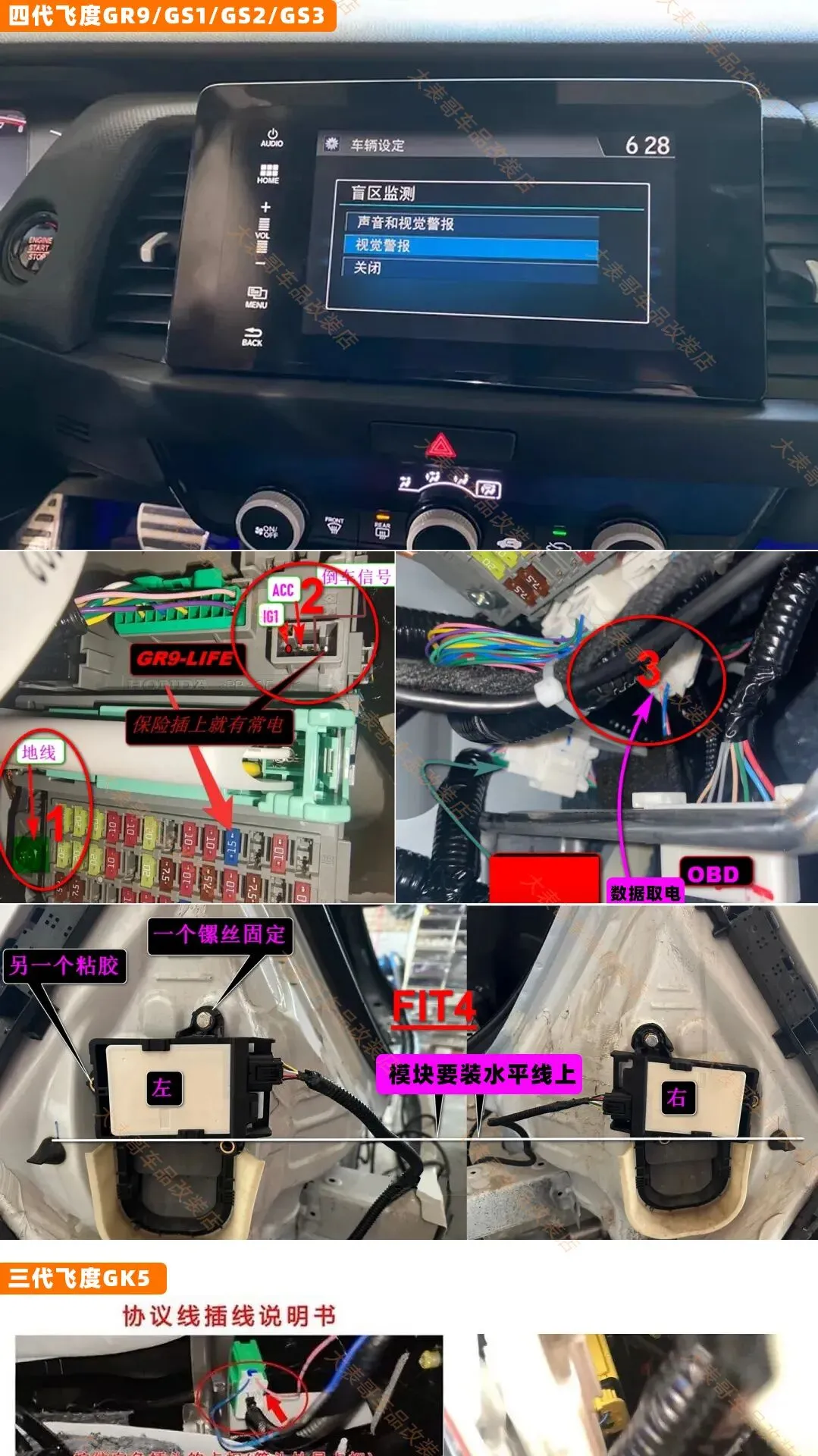

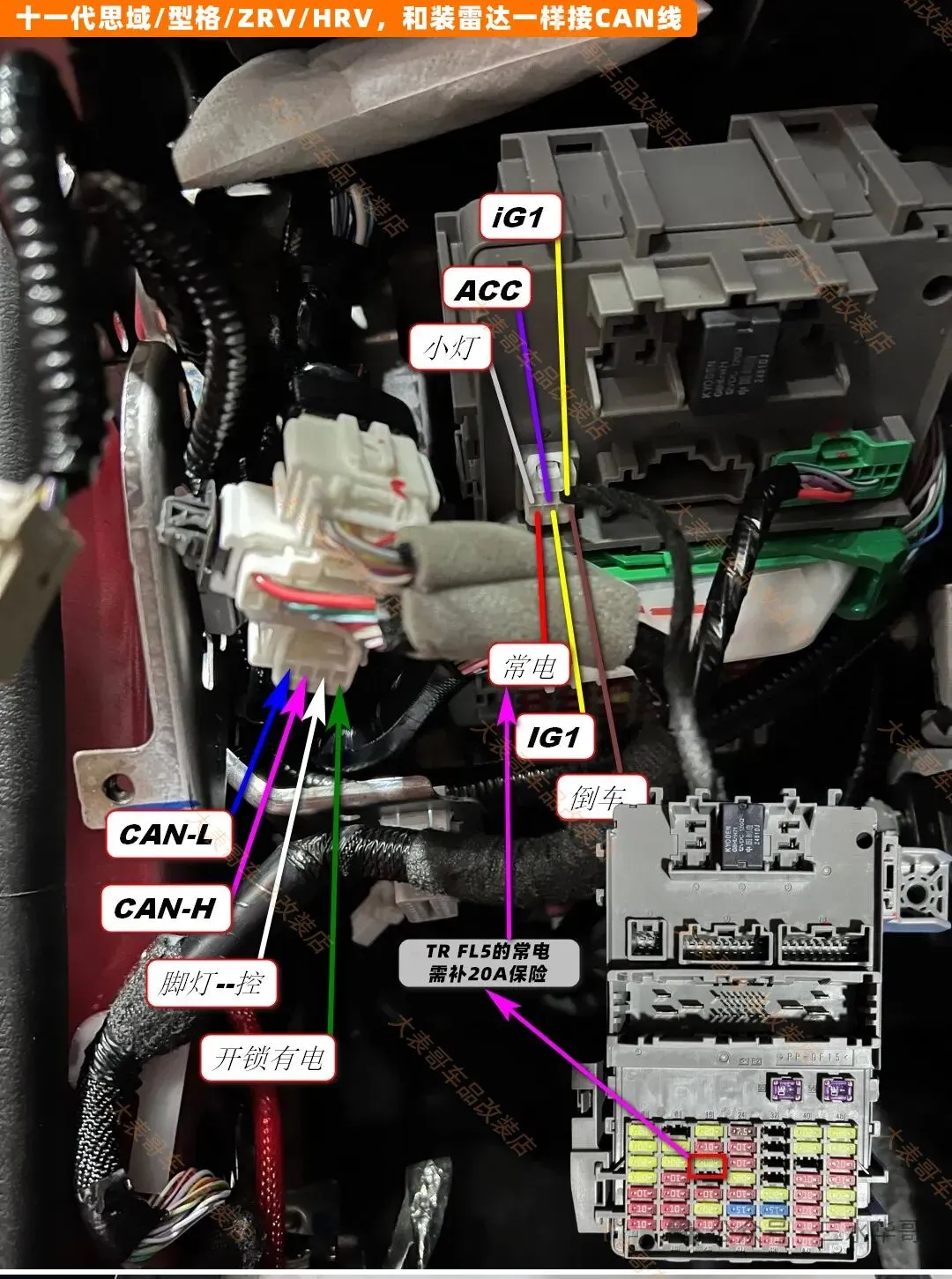

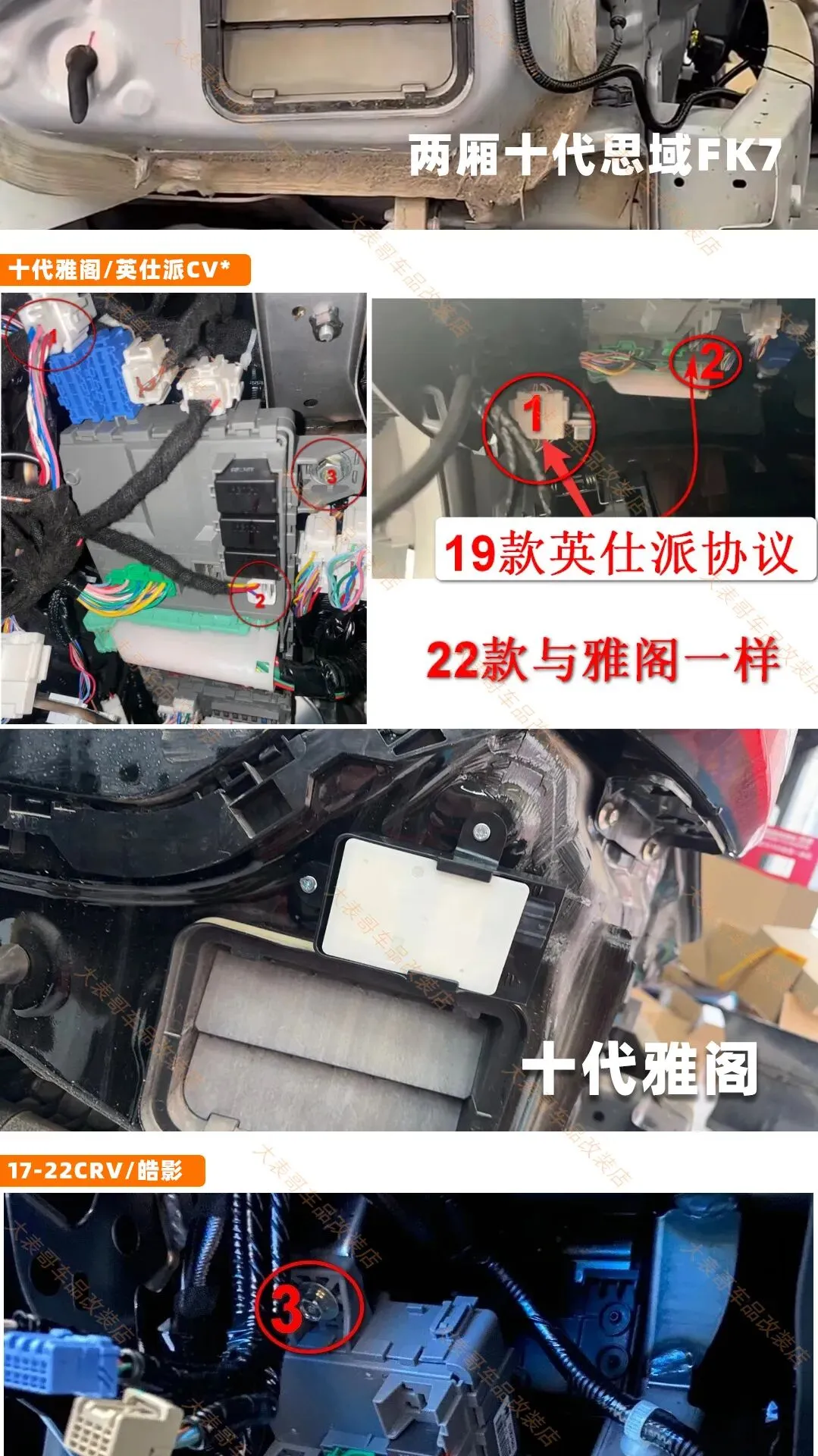

1、新款车型：

已关注

关注

重播分享赞

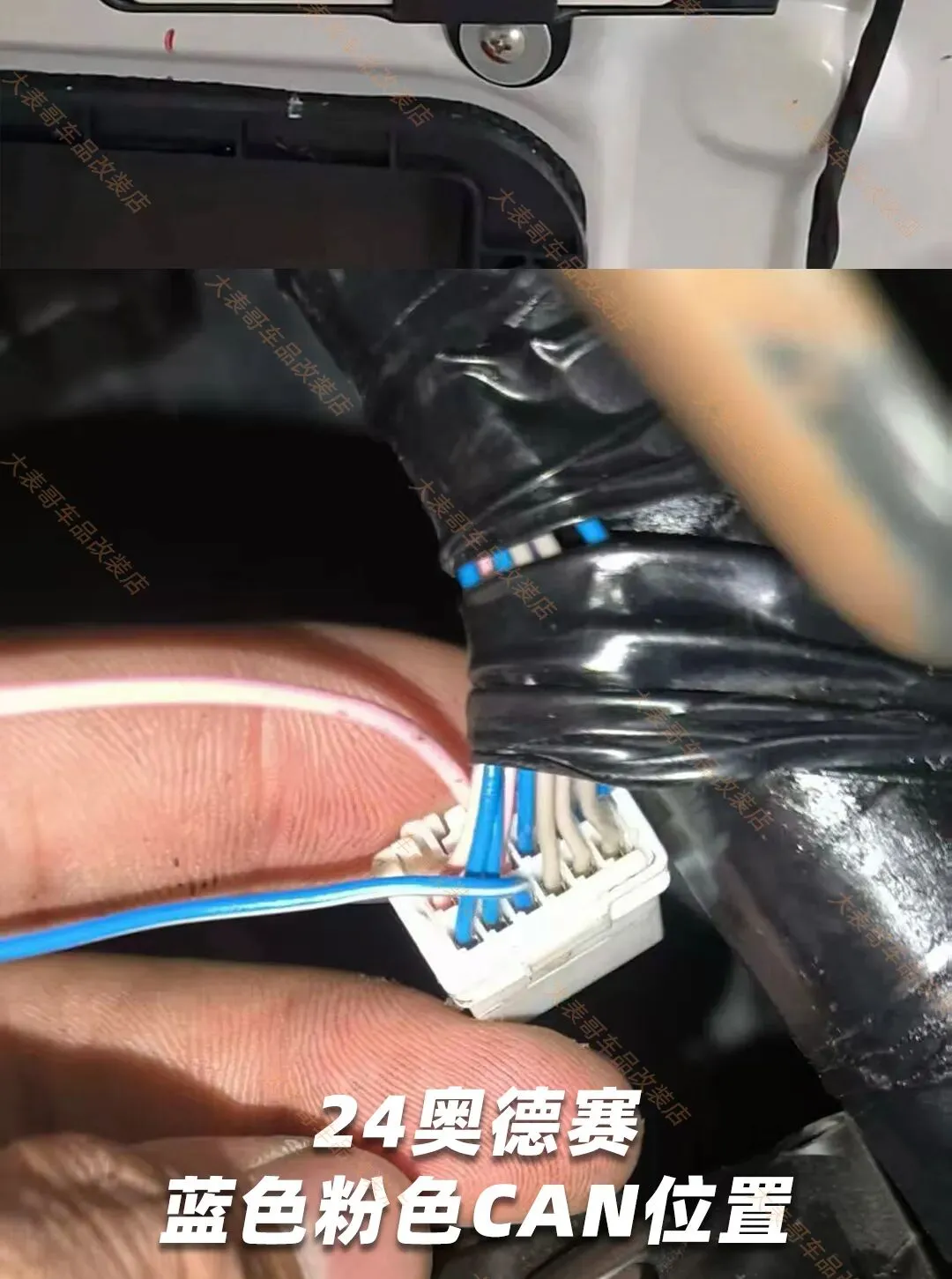

* 加热线的转接位置

已关注

关注

重播分享赞

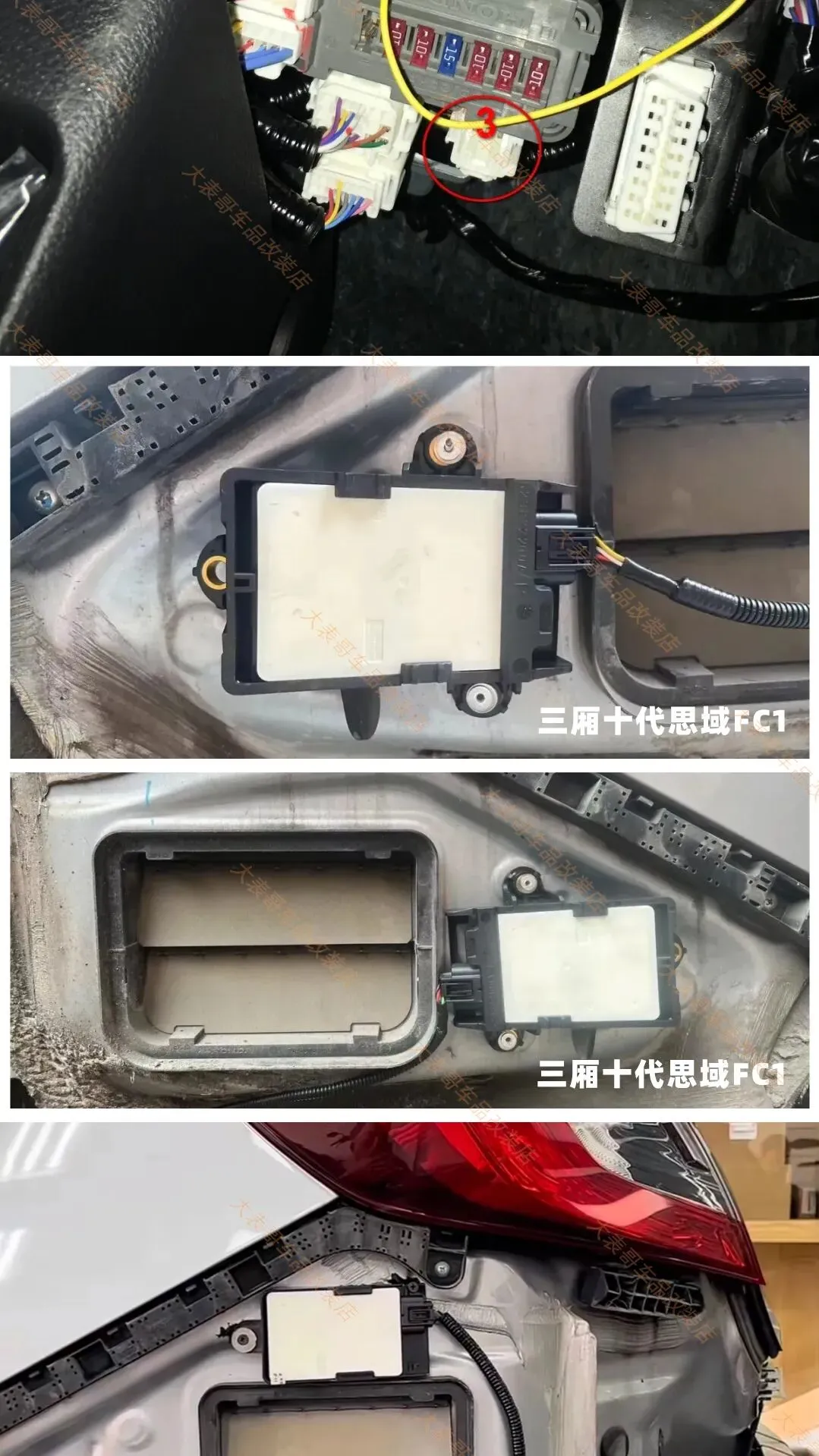

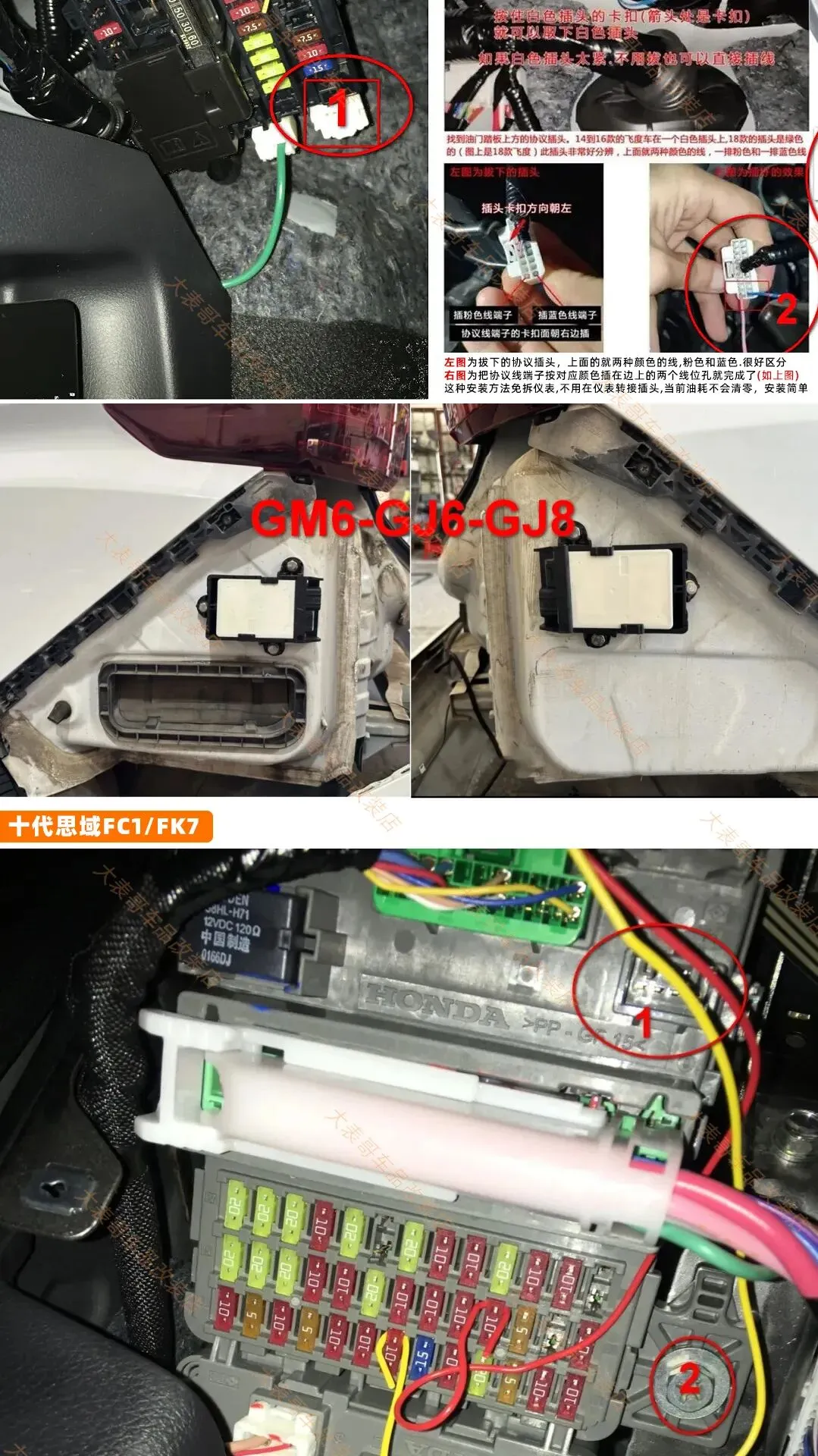

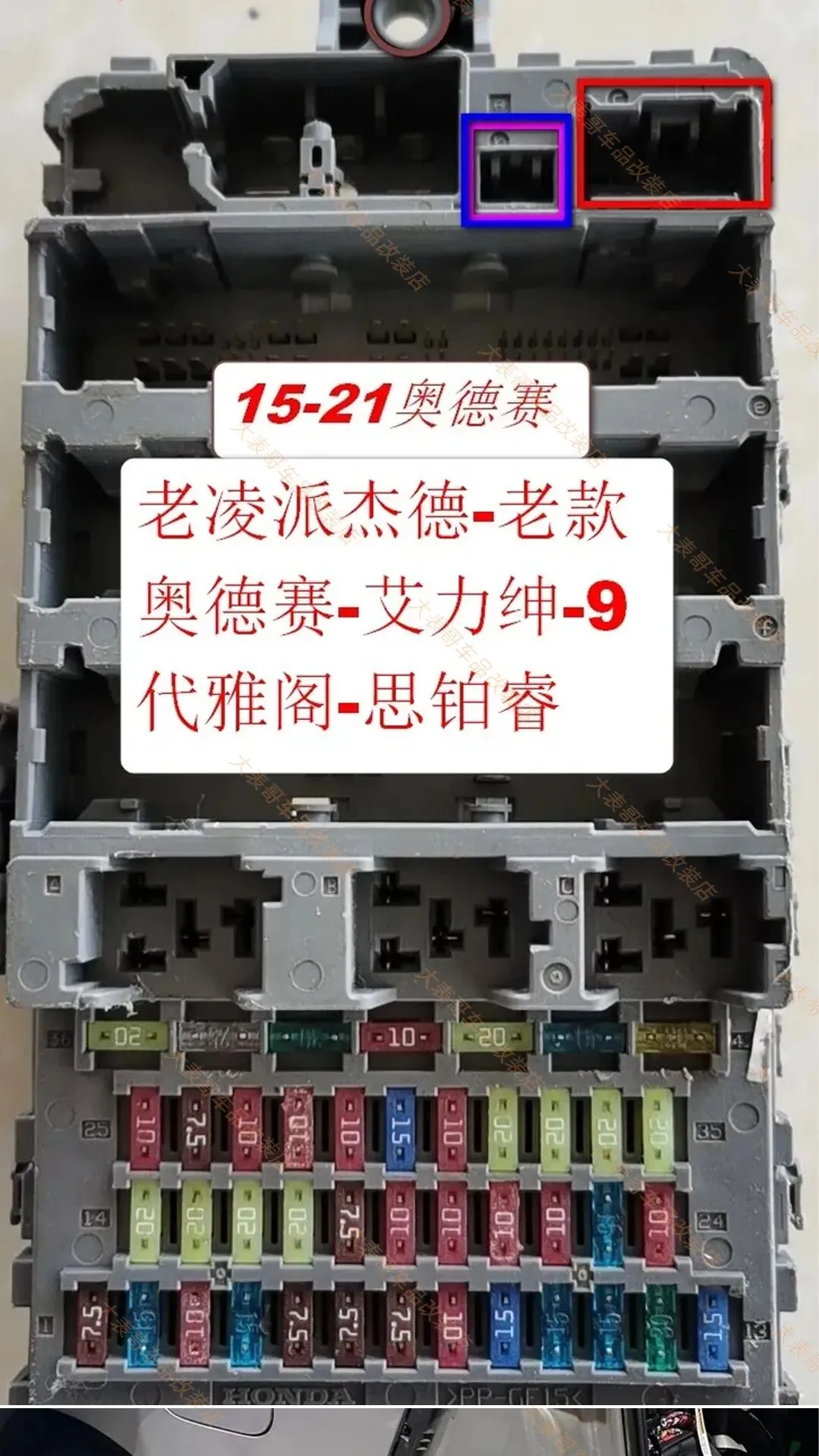

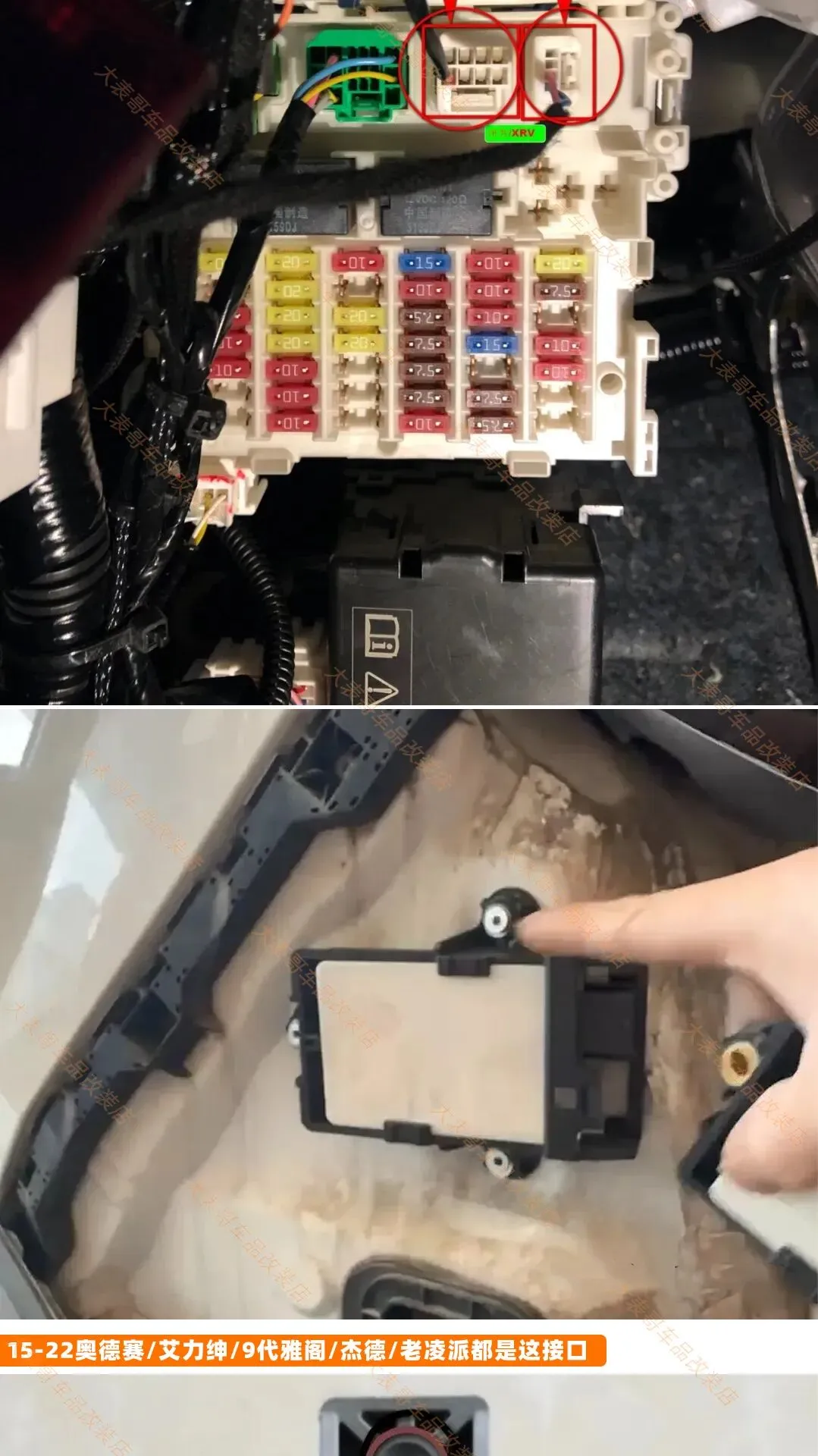

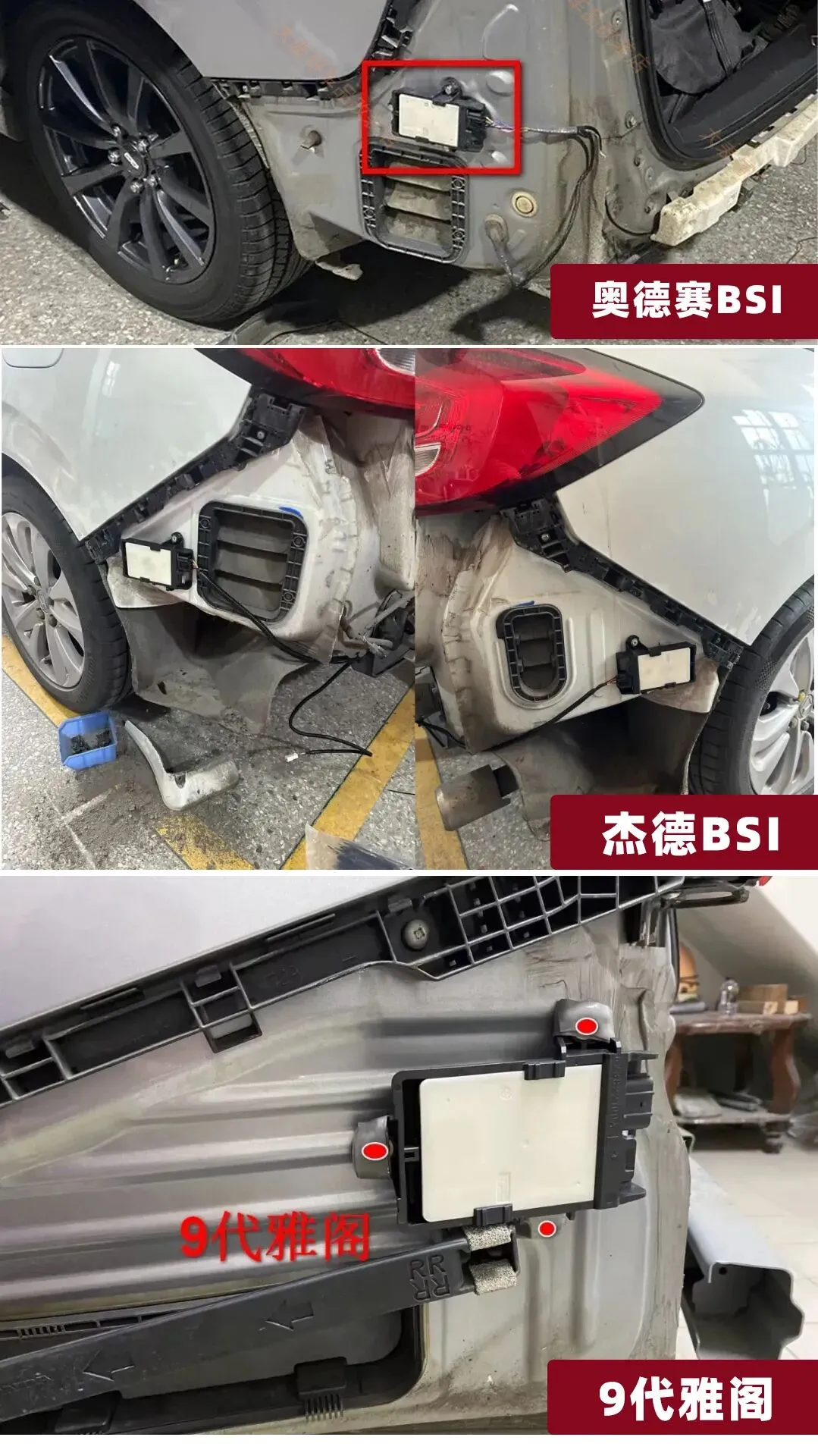

2、旧款车型：
