山东省施工图审查常见问题解答.pdf

4.1暖通空调

4.1.1公共建筑新风机室外新风、排风口的距离怎么把控?是否要求送、排风口水平距离不小于10m。

解答:依据《民规》GB50736-2012第6.3.1条文说明，进、排风口的相对位置应遵循避免短路的原则，室外进排风口在同一高度时，宜在不同方向设置，在同一方向设置时水平距离一般不宜小于10m，用于改善室内舒适度的通风系统可根据排风中污染物的特征、浓度，通过计算适当减少排风口与新风口距离。进、排风百叶间距可参照表:4.1.1-1设置。

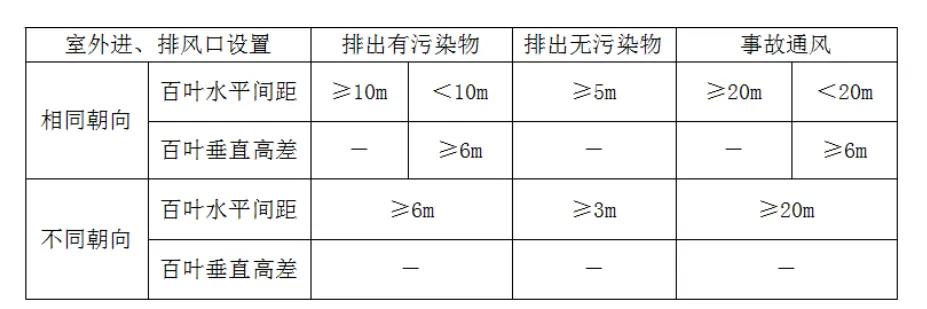

室外进、排风口设置

表4.1.1-1

4.1.2不具备集中供暖条件或其它热源的办公楼，是否可以采用集中或分体热泵空调?

解答:山东属于累年日平均温度稳定低于或等于5°C的日数大于或等于90天的地区;根据《民规》GB50736-2012第5.1.2条:应设置供暖设施，并宜采用集中供暖。不具备集中供暖条件或其它热源的情况下，通过技术经济比较确定合理时，可以采用集中的热泵机组提供热源，也可采用分体热泵空调作为供暖设施。

4.1.3老年人照料设施是否必须设计集中供暖系统?采用分体热泵空调或多联机空调是否可行?

解答:根据《老年人照料设施建筑设计标准》JGJ450-2018第7.2.1条:老年人照料设施在严寒和寒冷地区应设集中供暖系统，主要房间供暖室内设计温度不应低于JGJ450-2018表7.2.3的规定。集中设置的热泵机组供暖也属于集中供暖，故可采用多联机空调供暖;分体热泵空调为分散供暖，不适用于老年人照料设施。

4.1.6地板辐射供暖系统的分、集水器可否直接安装在住宅户内厨房洗涤盆及户内厨房燃气灶的下方?

解答:住宅厨房洗涤盆下方设有排水管、冷热水管、净水装置等，分、集水器设置在厨房洗涤池下方时，安装和维护空间有限，不便于操作，因此不应设置在洗涤盆下方。住宅厨房使用燃气时，通常燃气灶下方敷设燃气管道支管，户内地板辐射供暖系统的分、集水器具有“烘烤”隐患，不宜设置在燃气灶下面。

文件：鲁设协函〔2024〕5号 附件1—山东省施工图审查常见问题解答（第一册 房屋建筑）(1).pdf链接: https://pan.baidu.com/s/1_Xjo7BQSTmfuF6xmq_ATeQ?pwd=6ai5提取码: 6ai5
