风机混塔外上模板捆钢丝绳验算模拟

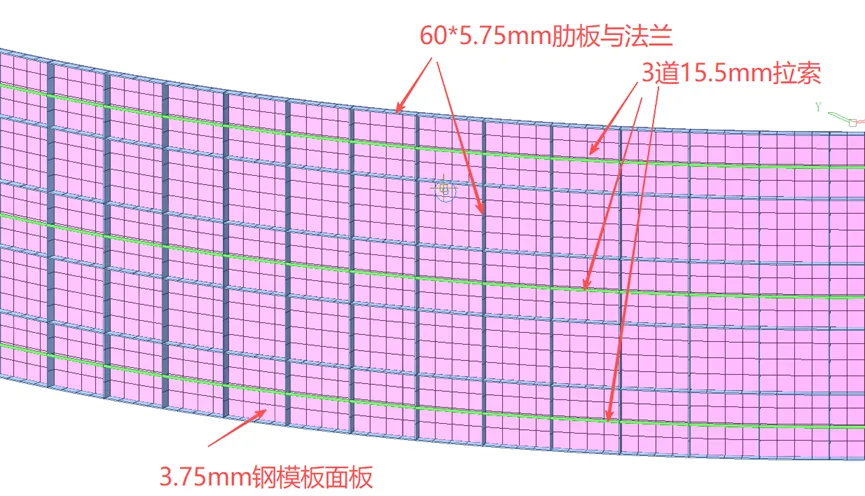

外上模板高1800mm，直径13802mm。平面分29份，每份平面弧长1496mm。上下及两侧法兰60*5.75mm。肋板尺寸为60*6mm，分隔面板成4*5个小块。面板厚度3.75mm，钢模板所使用的钢材为Q235。使用3道15.5mm钢丝绳加强环向拉紧，作为外上模板受力加强保证，初拉力10kN。

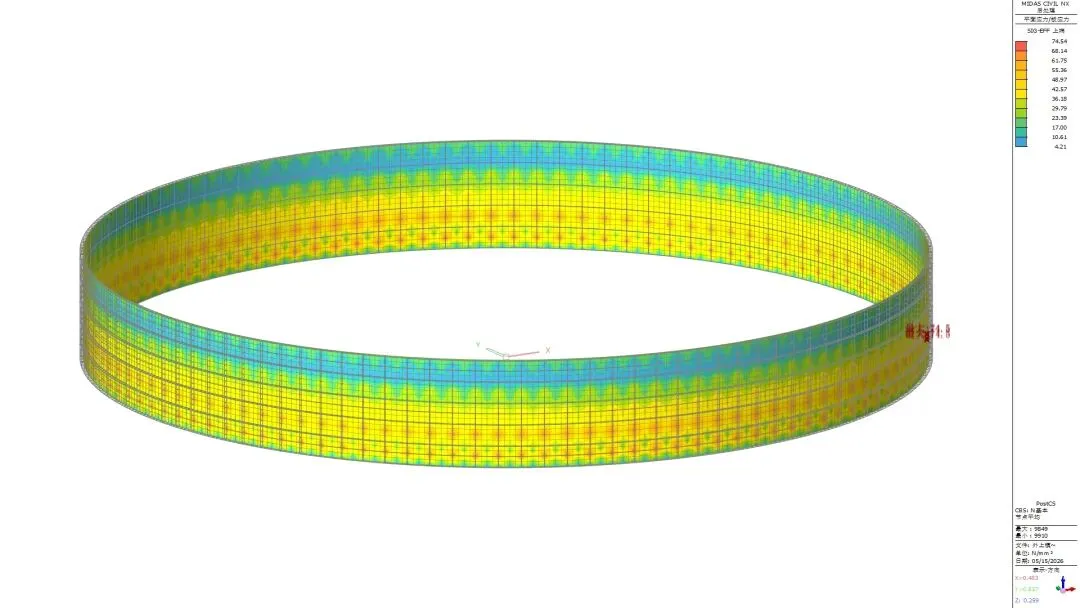

使用Midas Civil建模计算，施加荷载有自重，24kN/m3的流体压力侧压力，4kN/m2的模板垂直振捣荷载。基本组合下（恒荷载分项系数1.3+活荷载分项系数1.5），面板最大正应力为74.54N/mm2(无索为142.21N/mm2）。钢丝绳初拉力会明显减小钢模板的应力，但是会增加钢丝绳的拉力。

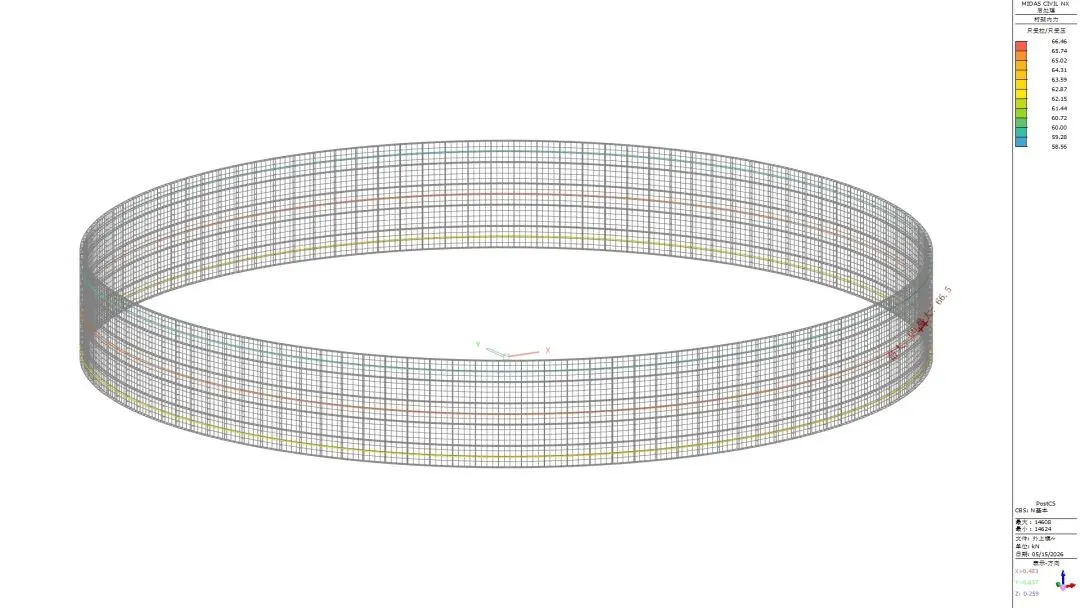

本案例计算最大索拉力为66.46kN。

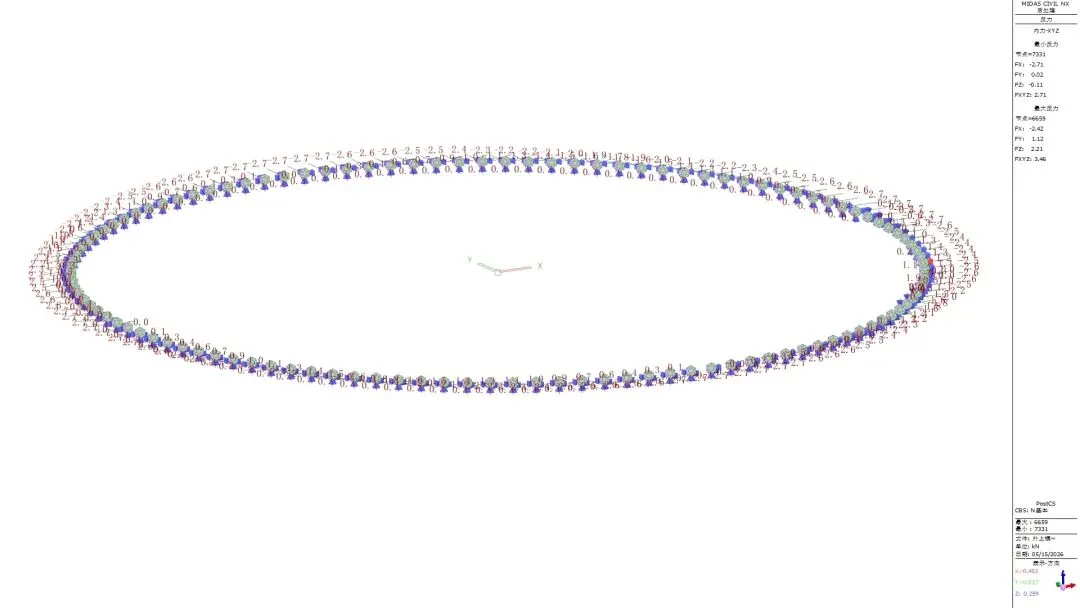

还有一个计算是提取支座反力，要按实际吊模间距设置支座间距，以此验算下吊模钢筋直径是否合格，按剪切考虑。

方案最终按计算数据调整优化，并符合规范与现场要求。
