Excel双向对称条形图|左右对比数据神器,一眼看穿数据关联关系!

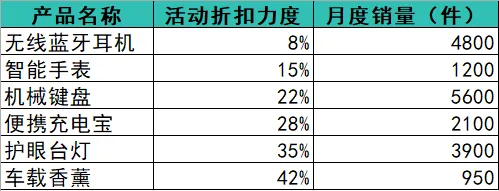

先准备基础数据表格

案例分析痛点：

我们需要制作左右对称双向条形图：左侧展示「活动折扣」、右侧展示「产品销量」，左右分列对照，直观验证：折扣力度越大，产品销量就一定会越高吗？

详细操作步骤

核心原理讲解：

左侧折扣条形需要向左反向展示，我们用公式把折扣数值转为负数，再通过单元格格式隐藏负号，让条形自动向左延伸；右侧销量数值保持正数，条形向右延伸，最终拼成左右对称、上下一一对应的对照条形图。

1. 在表格新增D列（反向折扣辅助列），D1单元格输入列标题：“反向折扣辅助列”

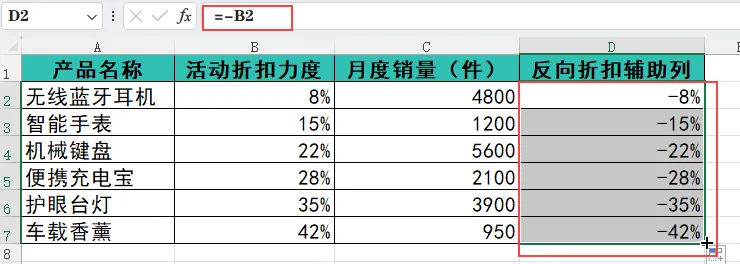

2. 单击D2单元格，输入公式：=-B2

   作用：自动把B列的折扣百分比转为负数，为左侧反向条形做数据基础

3. 鼠标放在D2单元格右下角，下拉填充公式到 D7，批量生成所有产品的反向折扣数据。

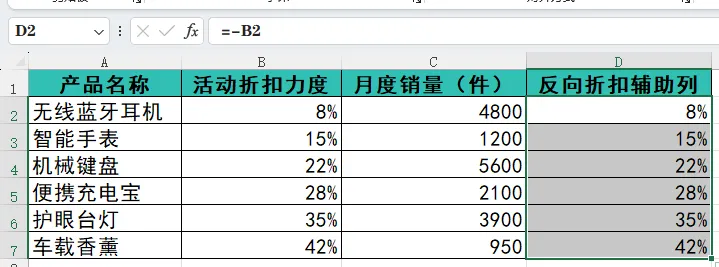

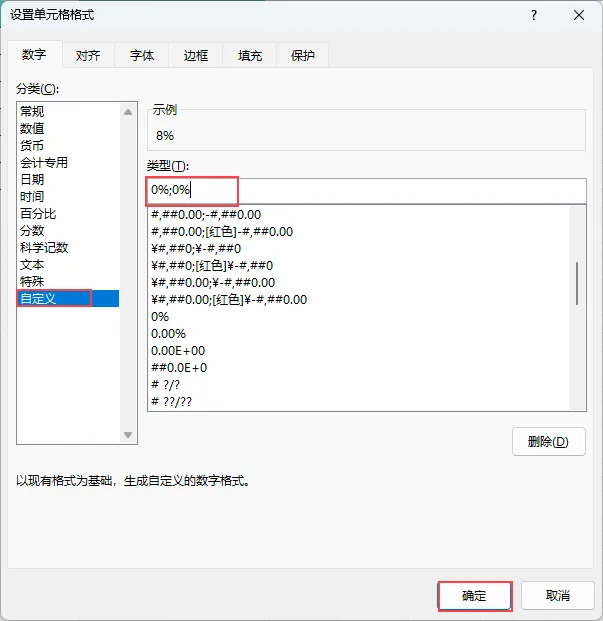

1. 自定义格式隐藏负号（关键步骤）选中 D2:D7 全部辅助列单元格 → 右键【设置单元格格式】→ 分类选择【自定义】在类型输入框中输入格式代码：0%;0%

单击【确定】后：单元格数值为负数，但界面只显示正数百分比，负号完全隐藏，视觉上和正常折扣无区别。

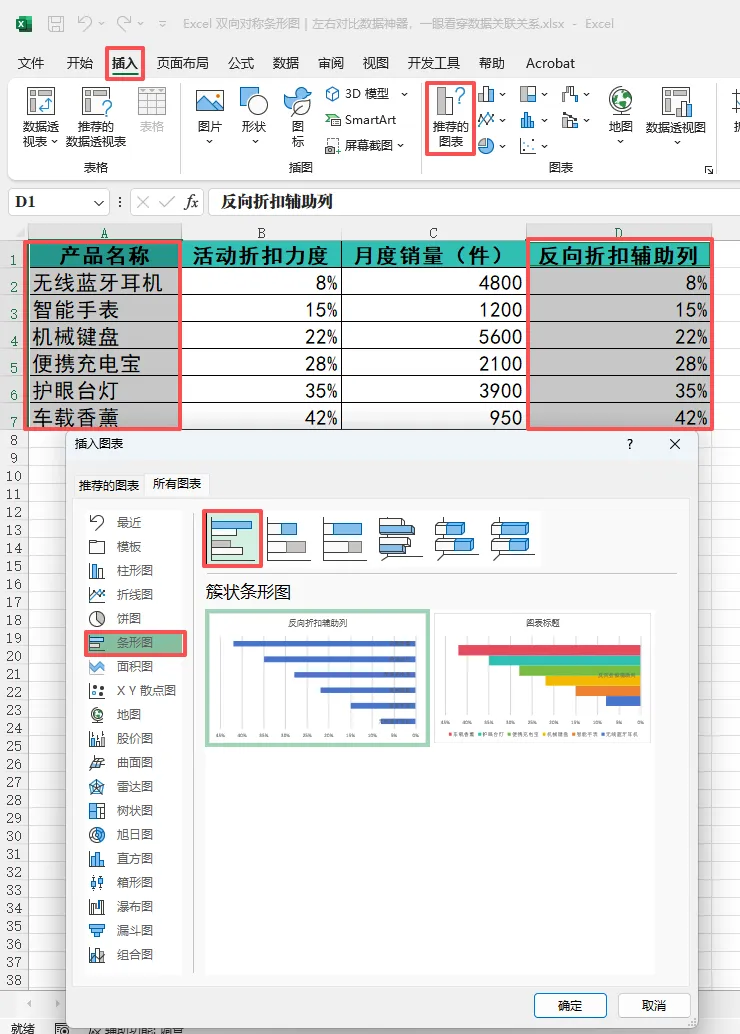

1. 选中数据区域：A1:A7（产品名称）+ D1:D7（反向折扣辅助列）

2. 单击顶部菜单栏【插入】→【推荐的图表】→【条形图】→ 选择簇状条形图

3. Excel 自动生成左侧条形图，所有折扣条形自动向左延伸展示，产品名称在图表中间。

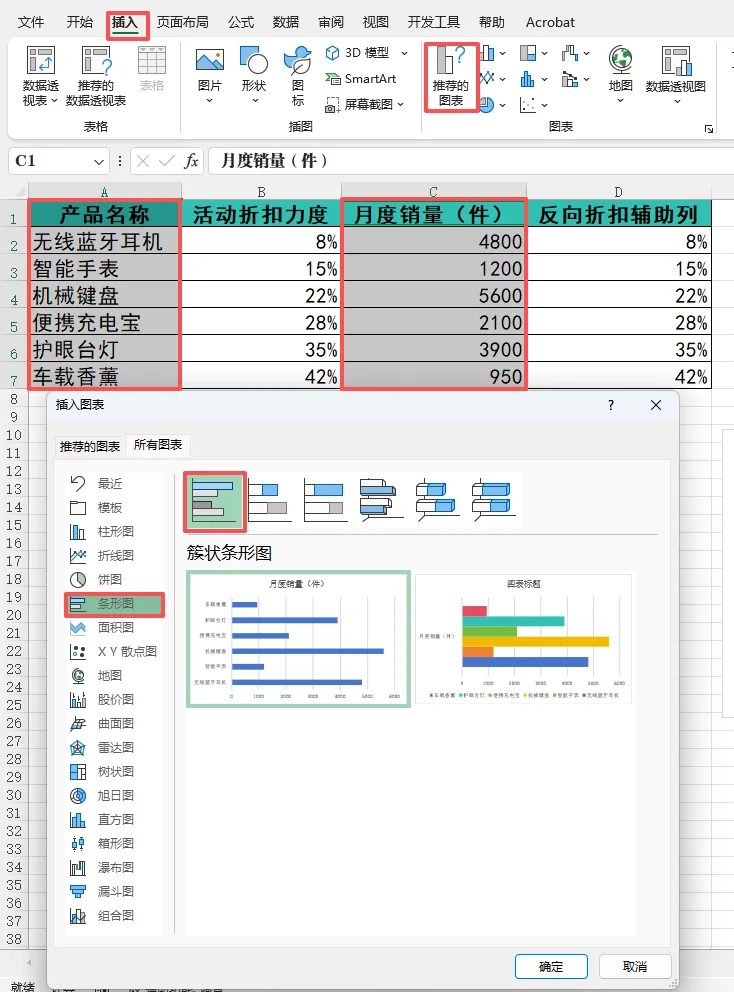

1. 回到原始表格，选中第二组数据区域：A1:A7（产品名称）+ C1:C7（月度销量）

2. 同样单击【插入】→【推荐的图表】→【条形图】→ 选择簇状条形图

3. 生成右侧条形图，所有销量条形保持向右正常延伸展示，和左侧折扣图上下产品一一对应。

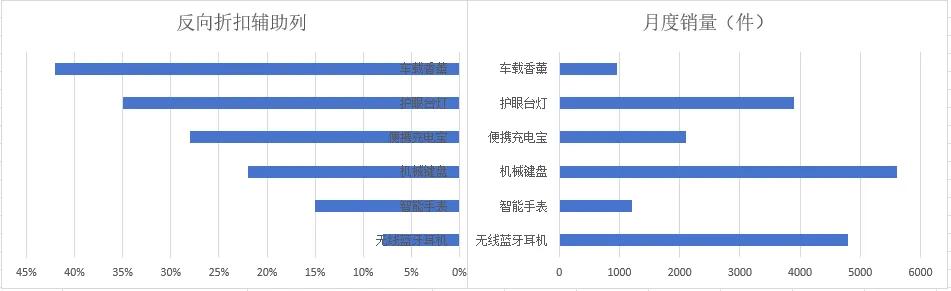

1. 双图位置对齐

   拖动两张图表，让中间的产品名称纵轴完全贴合对齐，左右两张图紧紧拼接，形成完整的左右对称对照大图；统一两张图表的高度、行距，保证每一行产品上下完全对应。

1. 坐标轴刻度统一优化

• 左侧折扣图：去掉垂直类别轴和多余的坐标轴线条；

• 右侧销量图：去掉多余的坐标轴线条。

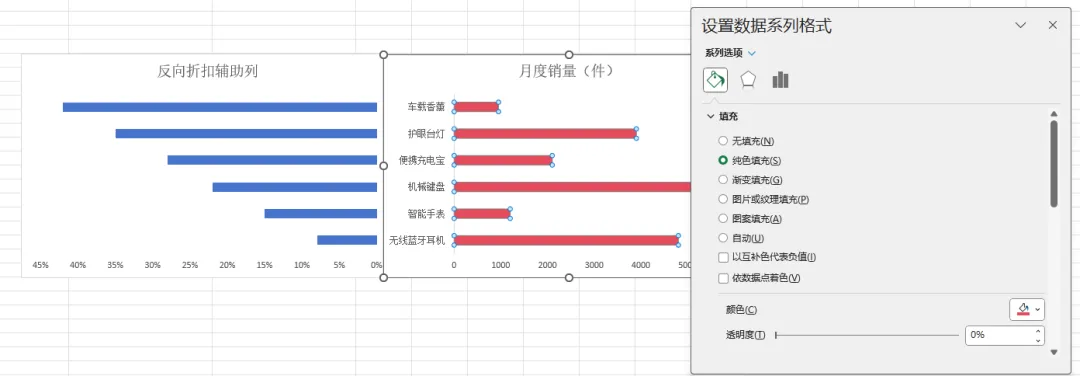

1. 配色 & 版面精简美化

• 自定义条形填充色：左侧折扣条形用商务蓝色，右侧销量条形用活力红色，区分清晰；

• 去掉图表多余边框；

• 添加图表总标题：分别选中左右两个图表中的图表标题，全选图表标题内容并按空格键，让图表标题内容不再显示；选择【插入】→【文本框】→【绘制横排文本框】，在合适的位置处，绘制出一个横排文本框，输入标题内容“电商产品活动折扣&销量关联分析”，并设置好标题字体、字体大小。

• 设置坐标轴标题的字体、字号，保证版面协调

✨ 最终成品效果 & 数据分析结论

制作完成后，完整左右对称条形图效果：

1. 图表结构：中间是产品名称，左侧蓝色条 = 活动折扣力度，越长折扣越高；右侧红色条 = 月度销量，越长销量越高；

2. 直观分析结论：从对照条形图可以一眼看出：产品折扣力度，和月度销量并没有正相关关系！折扣最高的车载香薰，销量却是全品类最低；折扣偏低的机械键盘，反而销量全品类最高，完美验证数据分析逻辑。

3. 排版优势：左右对照一目了然，无需切换表格，两组数据差异、关联关系一眼看懂，汇报展示直观高级。

💡 实用拓展 & 避坑小贴士

1. 格式代码原理：

   自定义代码 0%;0% 含义：正数、负数全部按照百分比显示，隐藏所有负号，只改变条形延伸方向，不影响单元格数值本身。

2. 全场景拓展用法

    本图表不止用于折扣 & 销量对比，职场全场景通用：

• 门店：投入成本 ←→ 营收利润 左右对照

• 人事：员工工龄 ←→ 薪资水平 对比分析

• 运营：活动曝光 ←→ 转化订单 关联验证

1. 数据更新联动：原始表格修改折扣、销量数值后，辅助列公式自动更新，两张图表会实时同步变化，无需重新制作图表。

2. 版本兼容说明：整套操作逻辑兼容 Excel 2016/2019/2021/365/2024全版本，WPS 表格操作完全一致。

3. 使用边界提醒：对比产品数量建议控制在10个以内，条目过多会导致图表拥挤，失去直观对比效果；数据量庞大时建议改用散点图做关联分析。
