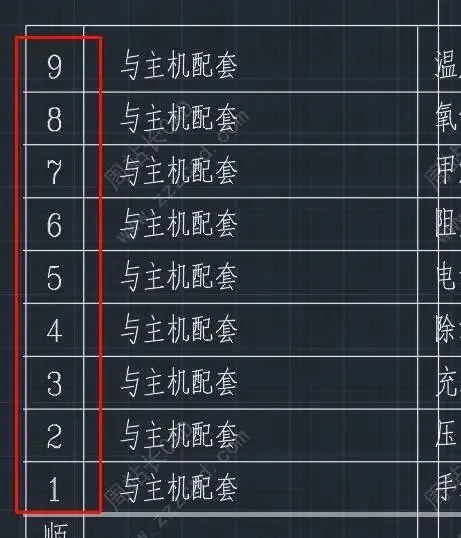

前面写了一个PDF转CAD后文字是散线，把这些散线转CAD文字的插件，很多人在用，有一个问题一直没有处理，就是三个细长文字识别后会旋转90度，如图这种文字。

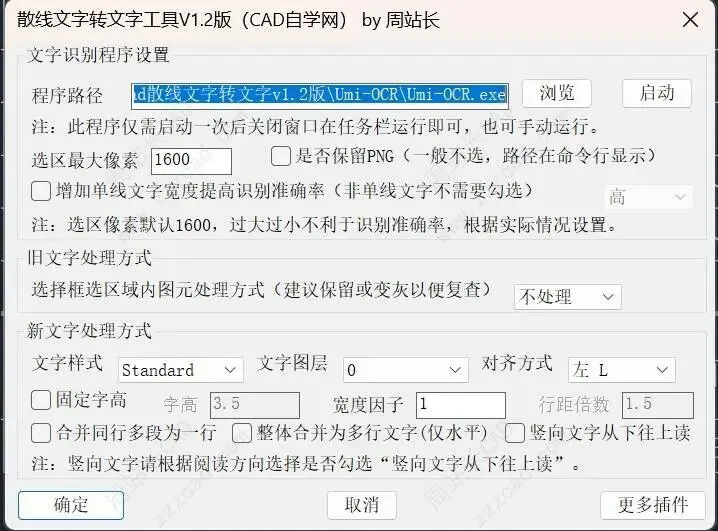

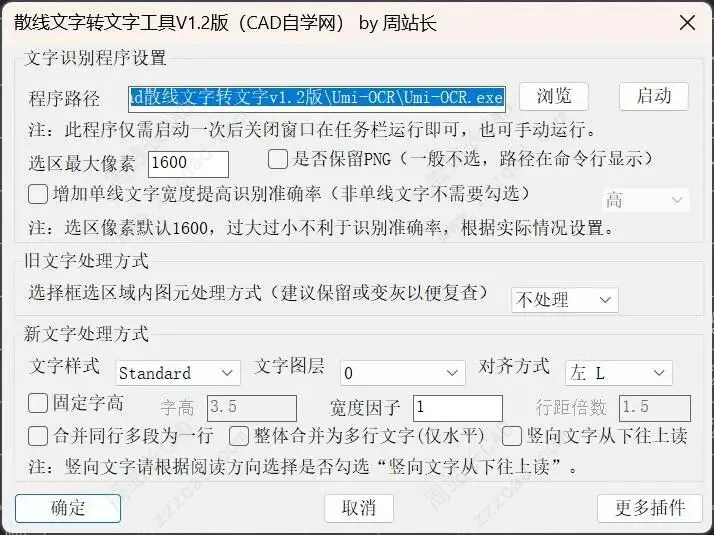

本次更新主要就是解决这个问题，新版插件界面如图。
CAD散线文字转文字V1.2版下载：
网站注册用户链接：
https://www.cadzxw.com/63066.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/12147.html
（已购用户去原链接免费更新）
核心功能与亮点：
极简操作，精准转换：启动命令后，只需框选目标区域并指定插入点。插件会自动在后台输出高清图像，调用本地Umi-OCR（github爆火OCR识别开源软件）进行极速离线识别，最后将解析出的文字按真实坐标精准写回CAD模型空间。
智能排版，告别错位：支持同行文字自动合并，或整体合并为多行文字（MTEXT）。内置强大的“固定字高+行距”重排算法，能统一水平基准，彻底解决因OCR识别带来的文字阶梯式错位。当单行文字过宽时，还能智能压缩字宽以完美契合原图比例。
高度自定义的文字样式：用户可在面板中自由设置新文字的图层、样式、字高、对齐方式等属性，甚至支持让文字方向自动跟随UCS坐标系。
贴心的原图处理机制：转换完成后，原有的散线图元可根据需求设置为“全部变灰”（方便对比校对）、“直接删除”（保持图面整洁）或“不作处理”。
总之，该插件配置灵活、运行独立且无需联网，完美打通了“图形到文本”的壁垒，是广大设计师与工程人员处理图纸“死文字”的必备利器。
注：
1、V1.2更新单个文字识别后旋转90度问题。
2：此插件一机一码，会员和购买用户可使用三台电脑。
使用方法：
AP加载插件后输入快捷键ZWZ启动插件。

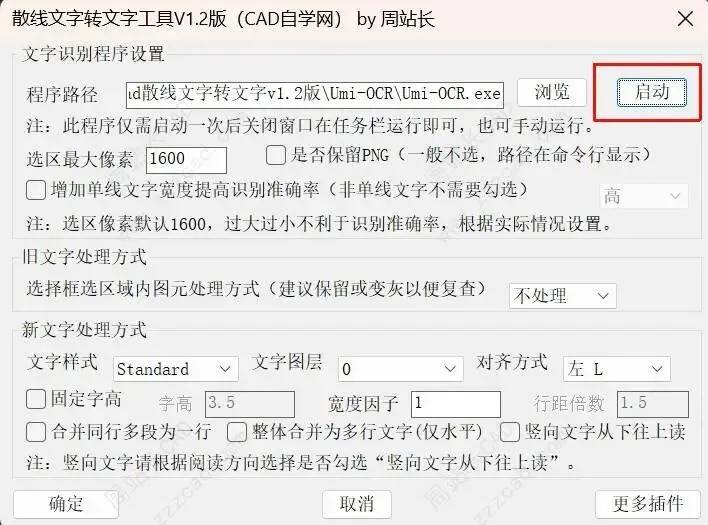

点击启动，启动后关闭OCR软件。

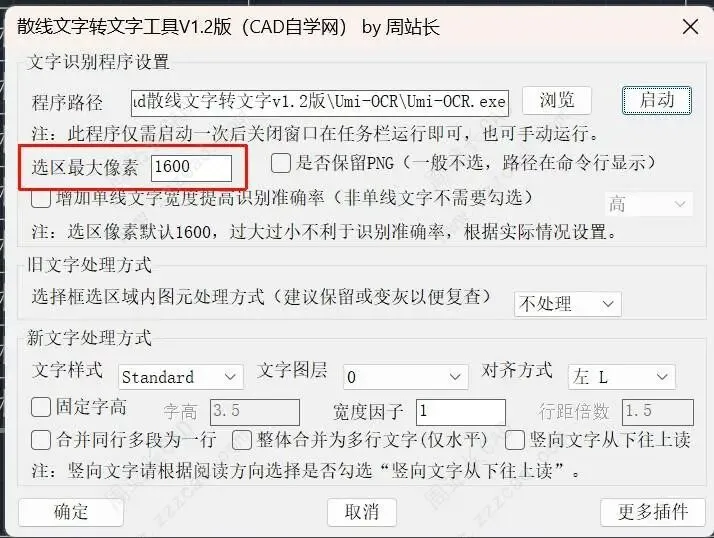

启动后主要就两个设置，一个就是像素，默认1600一般不用改，如果你识别的区域很小，效果又不理想就改小。

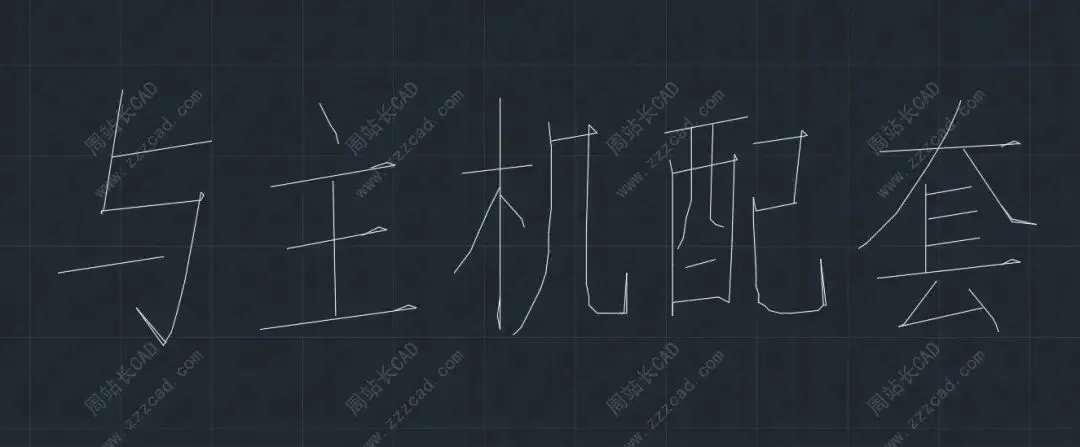

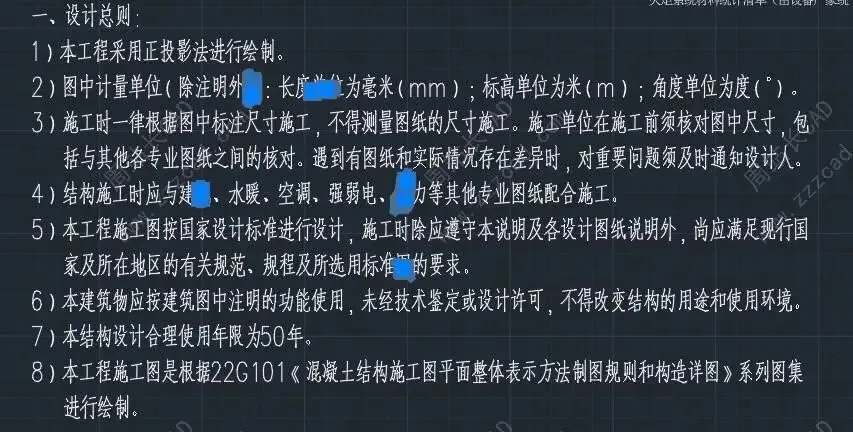

然后就是增加单线文字宽度，比如下面这种文字只是线条，总之就是很细。

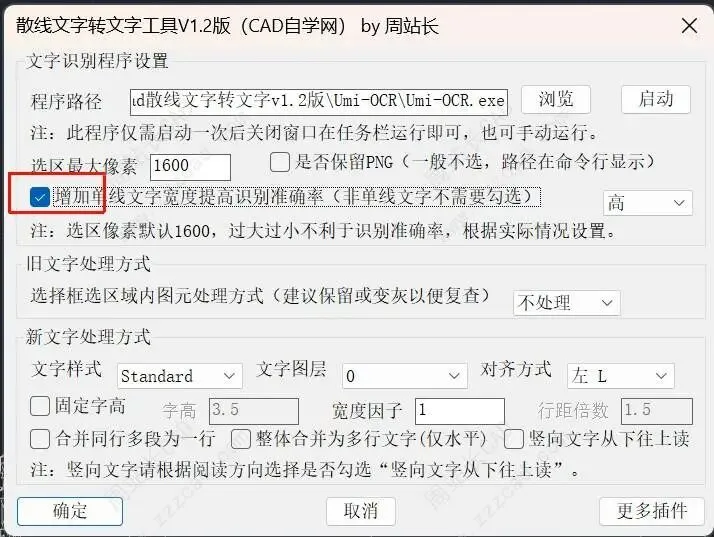

那就把这个勾勾上。

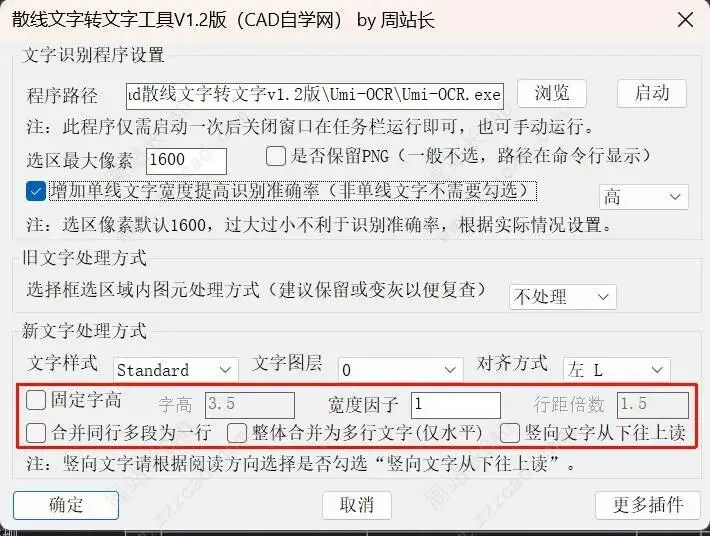

这几个选项不清楚的情况下不要勾选。
然后我们来识别。

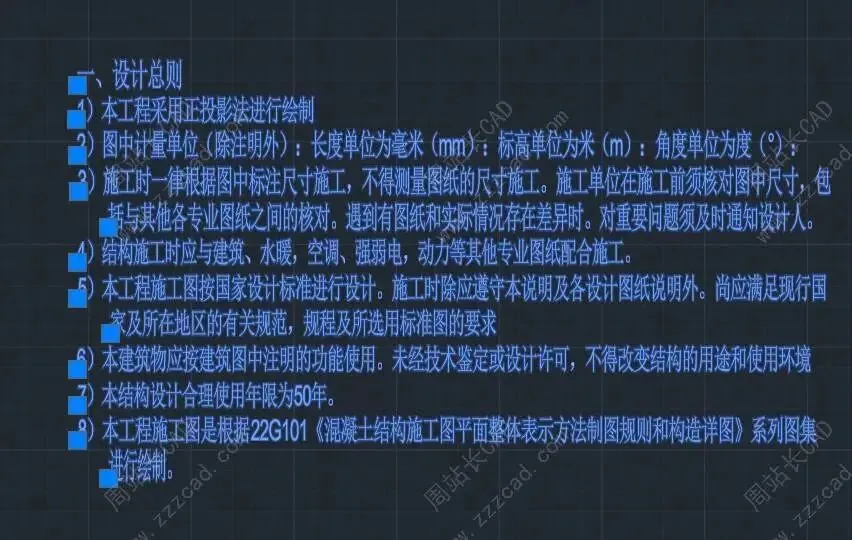

比如这种。

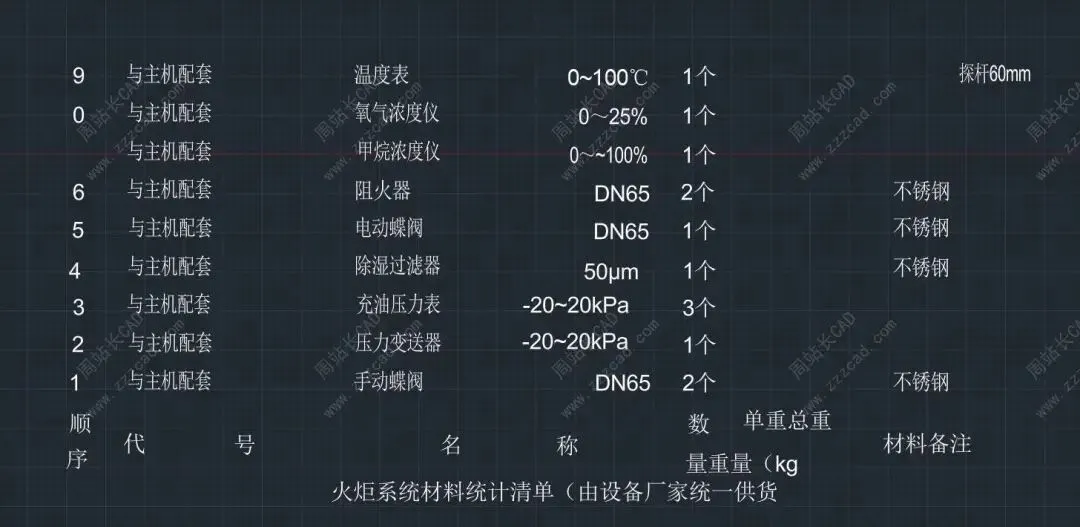

识别后如图。

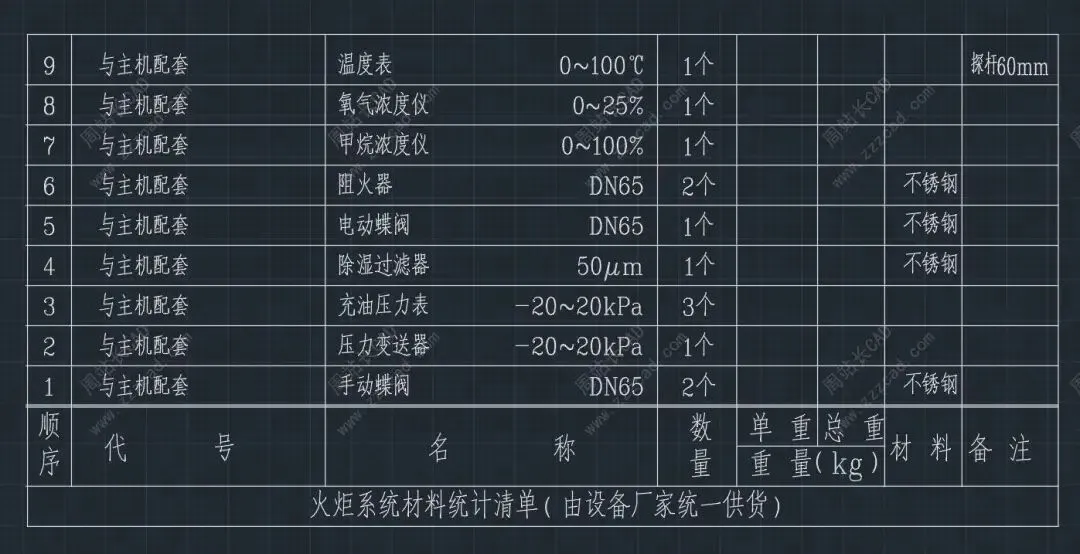

比如这种。
识别后如图。

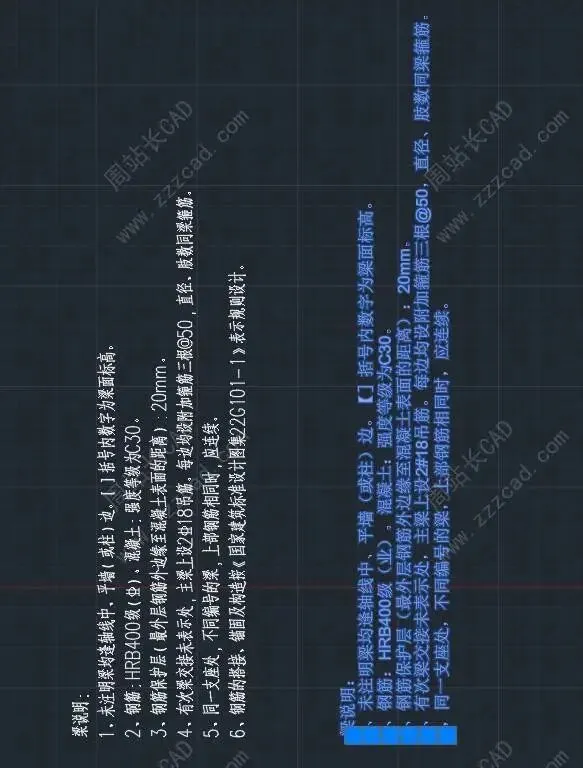

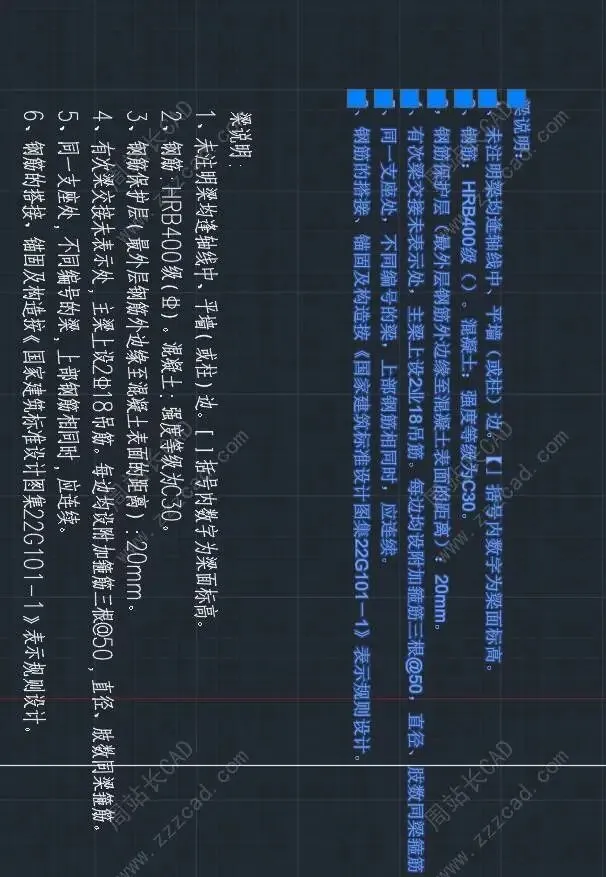

比如这种竖着的也可以。
比如这种竖着的，但是他是从下往上读的。

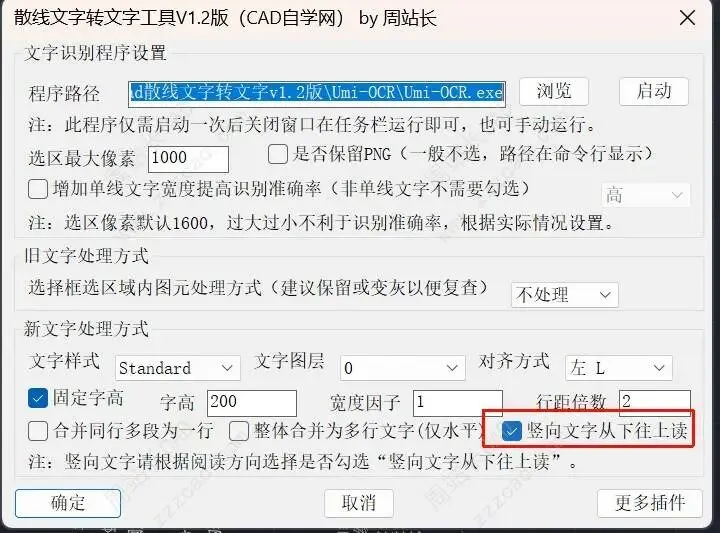

那我们就需要把竖向文字从下往上读勾上。

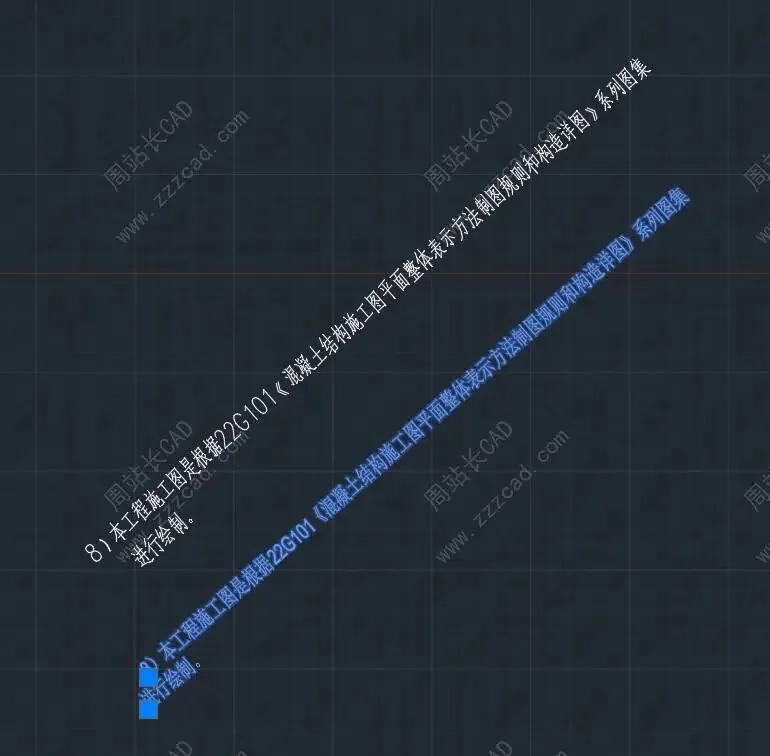

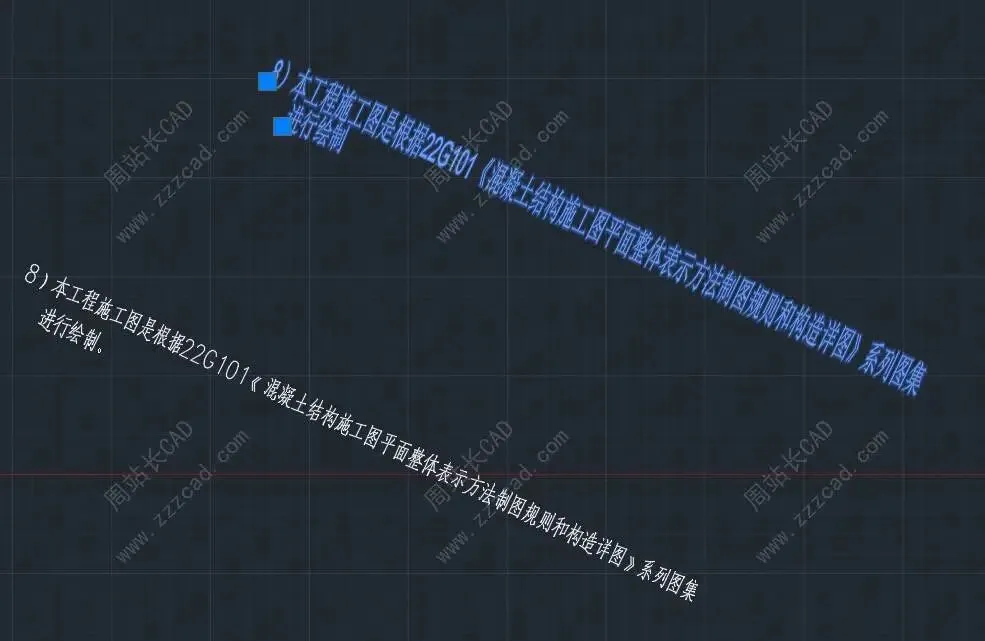

这两种斜的也能识别，目前只要你文字阅读方向是从左往右就行。
完。
