超临界发泡+3D打印:构建可编程的轻质高性能材料

3D打印是一种以三维数据为基础、通过材料逐层堆积制造实体零件的先进增材制造技术。近年来，该技术发展迅速，相比传统成型工艺，能够精确、快速地制备从微纳尺度到宏观尺寸的复杂三维结构，并易于实现功能化与个性化定制。然而，该技术不可避免的重量问题，限制了其在轻量化场景中的应用。

超临界发泡技术是当前超轻高性能材料的有效制备工艺，将3D打印的结构设计自由度与超临界发泡的材料发泡特性相结合，成为当前轻量化智造领域的重要研究方向。

一、工艺原理

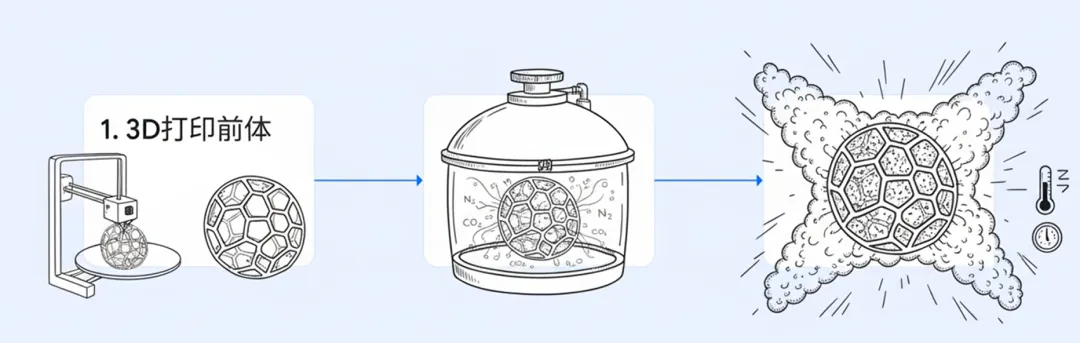

3D打印发泡工艺包括先打印后发泡、先发泡后打印、原位发泡以及复合发泡等，下文主要讲先打印后发泡，该工艺的核心在于将3D打印的结构设计能力与超临界流体的物理发泡特性相耦合。其实现过程可分解为三个关键步骤：

1. 素坯制备：首先利用3D打印技术，按照预先设计的数字模型，根据目标力学性能（如各向同性、能量吸收或比表面积）进行拓扑优化，制造出具有精密内部网状结构的实体素坯。

2. 超临界流体浸渍：将素坯置于高压反应釜中，通入处于超临界状态的惰性气体（N₂/CO₂）。在此阶段，超临界流体凭借其近乎为零的表面张力和高扩散系数，能够均匀渗透至材料的分子链间隙中，形成气体—聚合物均相体系。

3. 瞬间成核与膨胀：通过快速改变反应釜内的温度或压力（即压力释放或升温），使溶解于材料内部的气体迅速达到过饱和状态，从而在瞬间引发大量均匀的泡孔成核，并驱动整个物体在三维方向上发生显著体积膨胀，最终形成闭孔式微发泡结构。

在该过程中，超临界流体兼具类气体的高扩散性与类液体的高溶解能力，可实现与聚合物的充分混合与溶解，以支持高的发泡倍率；而超临界流体近乎为零的表面张力可有效降低气泡成核与生长的界面能壁垒，抑制泡孔合并或异形泡孔生成，实现聚合物的均匀发泡。

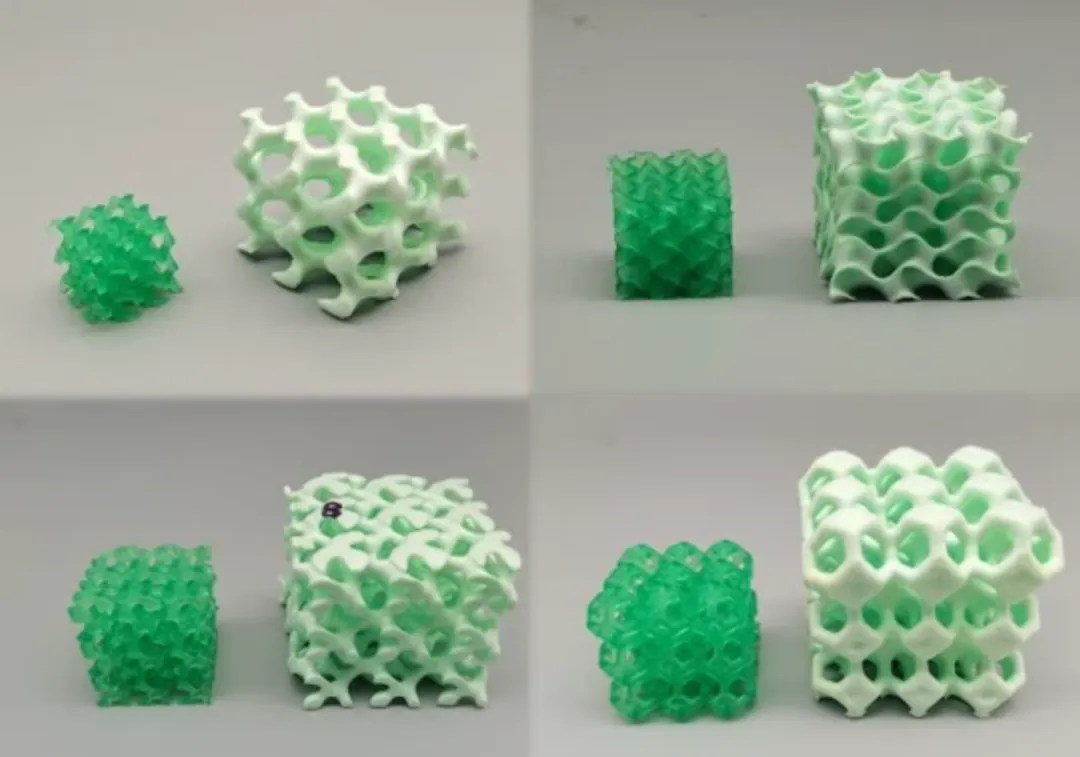

不同晶格结构的泡沫在发泡前后的照片

二、材料选择与结构设计的协同

当前，热塑性聚氨酯（TPU）和聚醚嵌段酰胺（PEBA）是该工艺最为适配的基体材料。两者在发泡过程中能够维持足够的熔体强度，防止泡孔塌陷或破裂，保证了最终泡孔形态的规整性。

然而，除了材料本身的物性，微观结构设计也是决定产品性能上限的一大因素，通过3D打印可构建不同的晶胞拓扑单元：

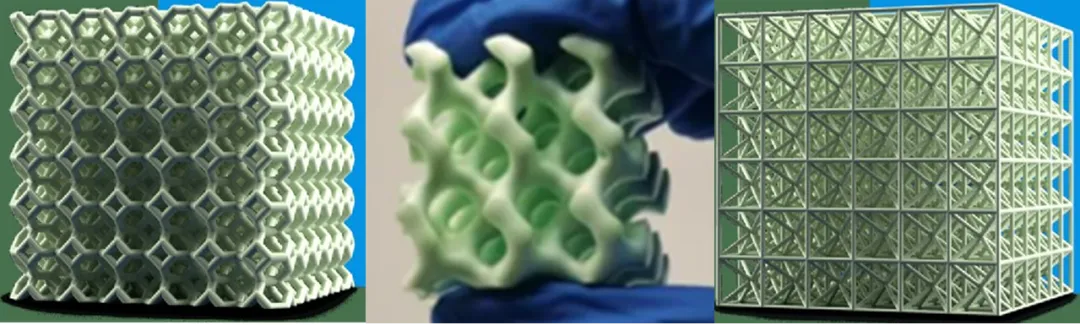

从左到右依次为开尔文结构、螺旋体结构、钻石结构

通过调整晶胞类型、尺寸及支柱粗细，可在不改变化学配方的前提下，连续调控成品的刚度、回弹率和能量吸收特性，除了上述晶格结构类型，还有简单的立方晶格，以体为中心的晶格等等。

在发泡的过程中，科学家发现，物体在高度（Z轴膨胀）方向的膨胀率显著高于长度和宽度（XY平面膨胀）方向，该现象与3D打印逐层堆积工艺所固有的层间界面特性、高压釜内微小的压力差以及晶格的排列方向有关。

但这种不均匀的膨胀是可以实现预测和控制的，通过系统研究这些影响因素，可建立预测模型，并在打印素坯时预先施加几何补偿，从而确保最终发泡产品的尺寸精度满足工程要求。

3D打印提供的结构自由度与超临界发泡赋予的材料性能优势相互叠加，构成了一种新型的高性能制造范式。该技术实现了性能可编程，通过结构调整精确控制材料的软硬度，以达成极致轻量化与高能量回馈的；此外，该技术应用过程无有毒化学残留，是一种环保清洁的制造方式。

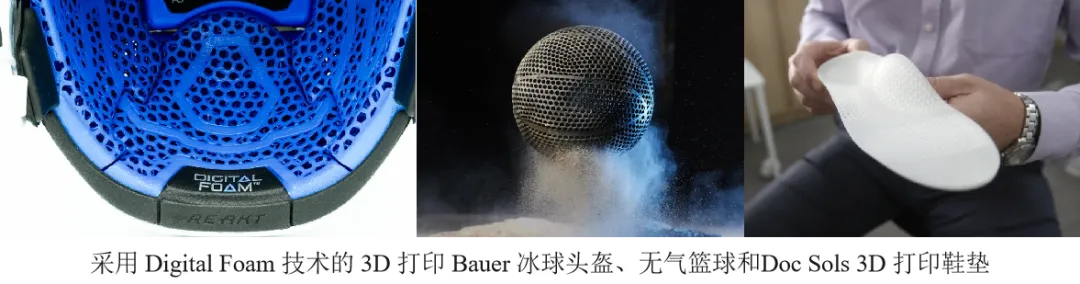

基于上述特性，其应用场景可拓展至多个高端领域，如高性能跑鞋中底（轻量高弹）、橄榄球头盔内衬（冲击防护）、汽车轻量化座椅与内饰（减重节能），以及基于足部扫描数据的个性化定制鞋垫。

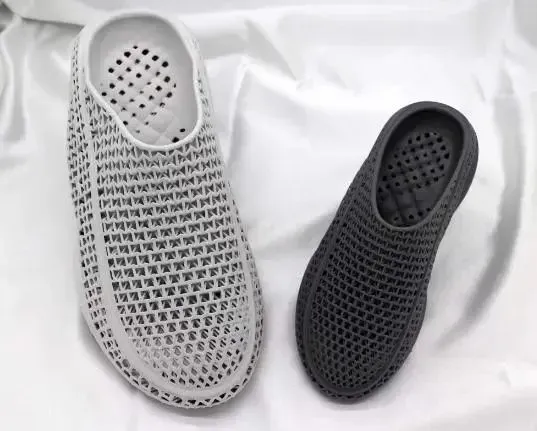

李宁云游3D打印版发泡后和发泡前样品对比

然而该技术目前仍处于研究阶段，短期内需完善尺寸补偿算法，此后还需实现多材料梯度发泡，使同一部件不同区域获得不同的力学性能，从更长远来看，可引入人工智能辅助设计，由算法自动优化晶胞构型与发泡工艺参数，实现全流程智能化制造。
