CAD无插件绘制局部大样图，你是怎么画的？

用CAD自带命令MKLTYPE命令DIY你的专属线型

今天分享一种绘制局部大样图的方法：

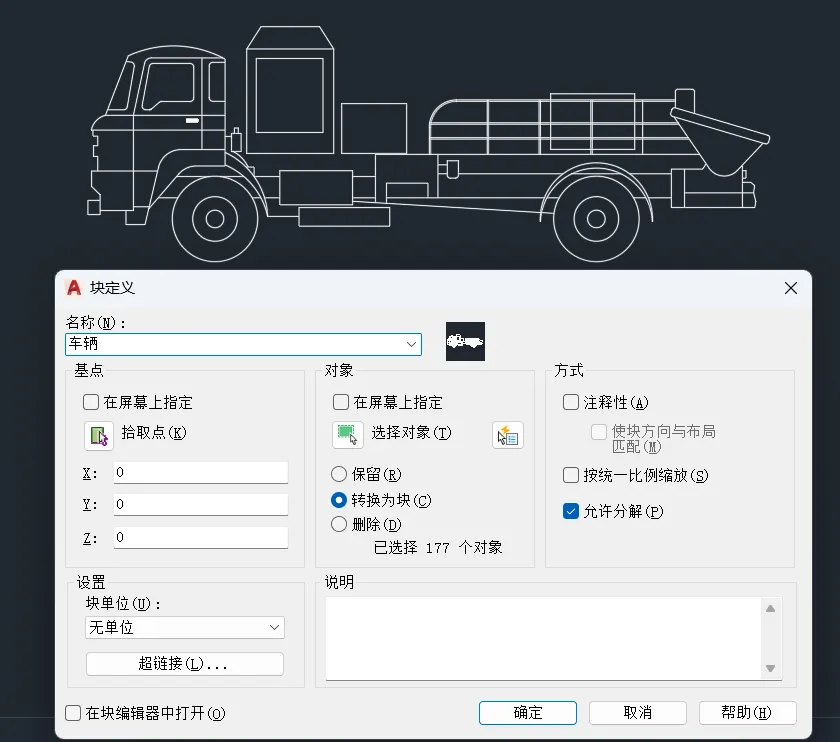

1、首先把需要绘制局部大样图的图制作成块，命令B；

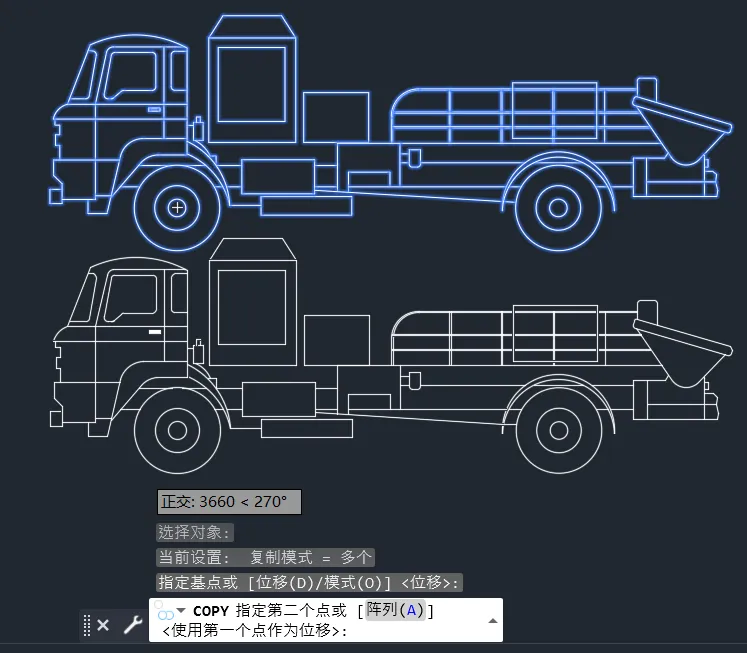

2、复制一个图形，命令CO；

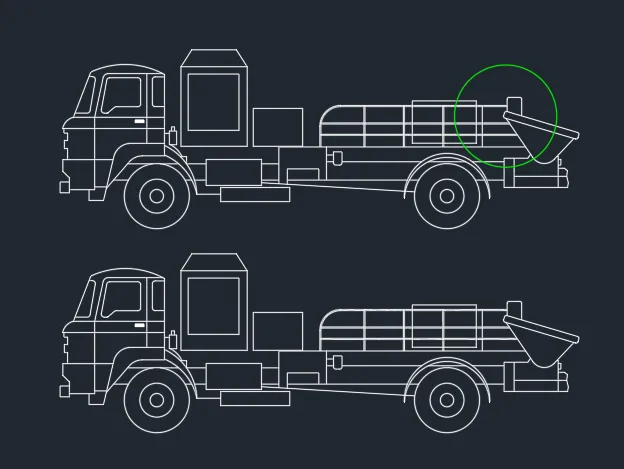

3、命令C，在需要局部放大的位置画个圆；

4、关键一步来了，输入命令CLIPIT，空格，选择圆，再选择图形，空格；

5、输出SC，把局部大样图放大合适大小，再输入SPL样条曲线命令，连接两图，效果如下：
