北京景山学校 2022~2023 学年度第一学期
九年级物理期中考试试卷
一、单选题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2
分）
1. 在国际单位制中，电功的单位是（ ）
A. 欧姆 B. 焦耳 C. 安培 D. 瓦特
2. 下列物品中，通常情况下属于导体的是
A. 橡皮 B. 塑料笔杆 C. 不锈钢直尺 D. 透明胶条
3. 下列说法中正确的是（ ）
A. 正电荷定向移动的方向规定为电流的方向
B. 只要电荷发生移动，就能形成电流
C. 汽油机消耗的燃料越多，它的效率就越低
D. 在汽油机的压缩冲程中，内能转化为机械能
4. 如图所示的事例中，不是通过做功的方式改变物体内能的是（ ）
A 锯木头锯条发烫 B. 划火柴点火
.
C. 烧水时水温升高 D. 弯折铁丝温度升高
5. 如图所示的电路图中，开关闭合后，两个灯泡属于并联的是
A. B. C.D.
6. 图所示为某品牌空调室外机铭牌，当空调正常工作时，下列说法中正确的是（ ）
额定电压 220V
额定频率 50Hz
制冷/制热 额定功率 800/900W
最大输入功率 970W
制冷剂名称及注入量 R22/0.6kg
放水等级 1PX4
室外机质量 24kg
A. 空调制热时比制冷时消耗的电能多
B. 空调制冷时每小时耗电为800kW·h
C. 室外机消耗的电能最大可达970W
D. 空调制热时比制冷时电流做功更快
7. 现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选
一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S 表示数字解锁开关，S 表示图
1 2
案解锁开关，S 表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是
3
（ ）
A. B. C. D.
8. 如图所示，某同学正在做“使用滑动变阻器控制灯的亮度”的实验，他用小灯泡、开关、滑动变阻器和
电源组成串联电路，将电压表并联在滑动变阻器的两端．闭合开关后，发现小灯泡不亮，且电压表的示数
等于电源电压，电路中出现的故障可能是.
A 电池没电了 B. 开关处有断路
C. 灯座处有断路 D. 变阻器处有断路
9. 学习了比热容的知识后，某物理课外兴趣小组绘制了如图所示的海陆风成因及流动情况示意图，其中正
确的是
A.
B.
C.
D.

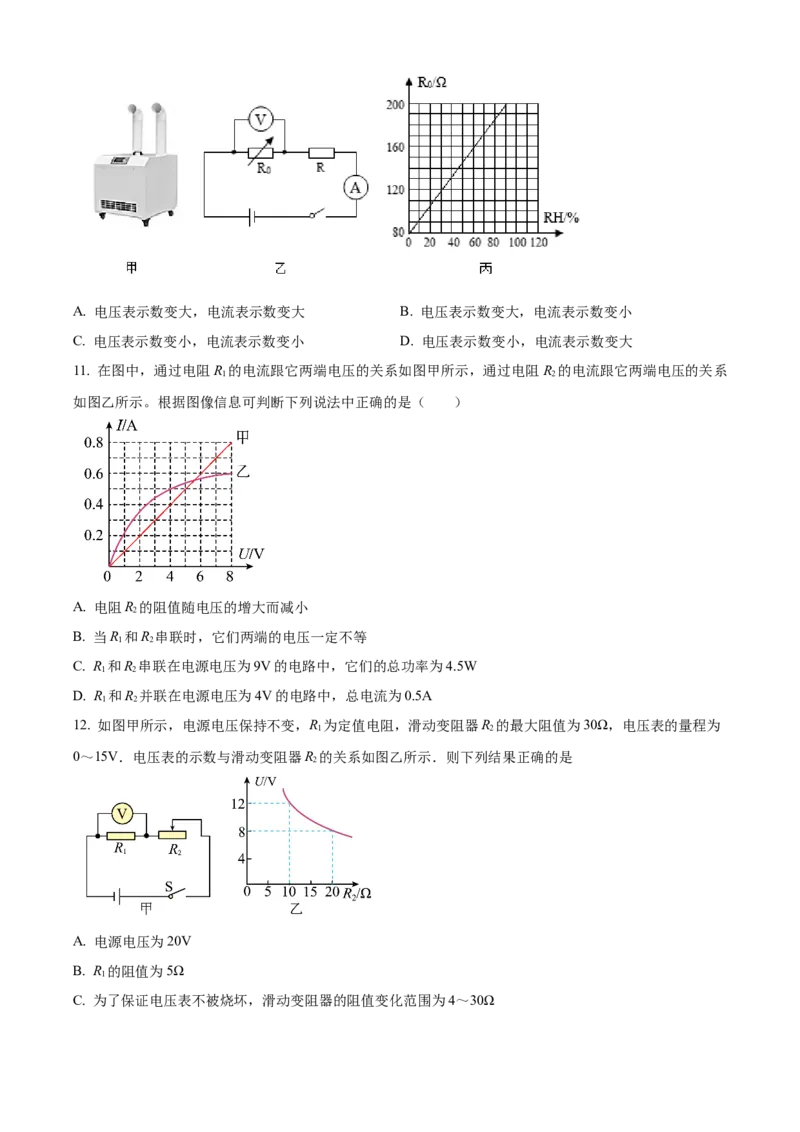

10. 如图甲为某款超声波加湿器，如图乙为其内部湿度监测装置的简化电路图，如图丙为湿敏电阻R 的阻
0
值随湿度RH变化的关系图象．已知电源两端的电压不变，R为定值电阻，闭合开关，当环境湿度增大时，
下列判断中正确的是A. 电压表示数变大，电流表示数变大 B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变小 D. 电压表示数变小，电流表示数变大
11. 在图中，通过电阻R 的电流跟它两端电压的关系如图甲所示，通过电阻R 的电流跟它两端电压的关系
1 2
如图乙所示。根据图像信息可判断下列说法中正确的是（ ）
A. 电阻R 的阻值随电压的增大而减小
2
B. 当R 和R 串联时，它们两端的电压一定不等
1 2
C. R 和R 串联在电源电压为9V的电路中，它们的总功率为4.5W
1 2
D. R 和R 并联在电源电压为4V的电路中，总电流为0.5A
1 2
12. 如图甲所示，电源电压保持不变，R 为定值电阻，滑动变阻器R 的最大阻值为30Ω，电压表的量程为
1 2
0～15V．电压表的示数与滑动变阻器R 的关系如图乙所示．则下列结果正确的是
2
A. 电源电压为20V
B. R 的阻值为5Ω
1
C. 为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD. 开关S闭合后电路消耗的最小功率为14.4W
二、多选题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每小题2
分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）

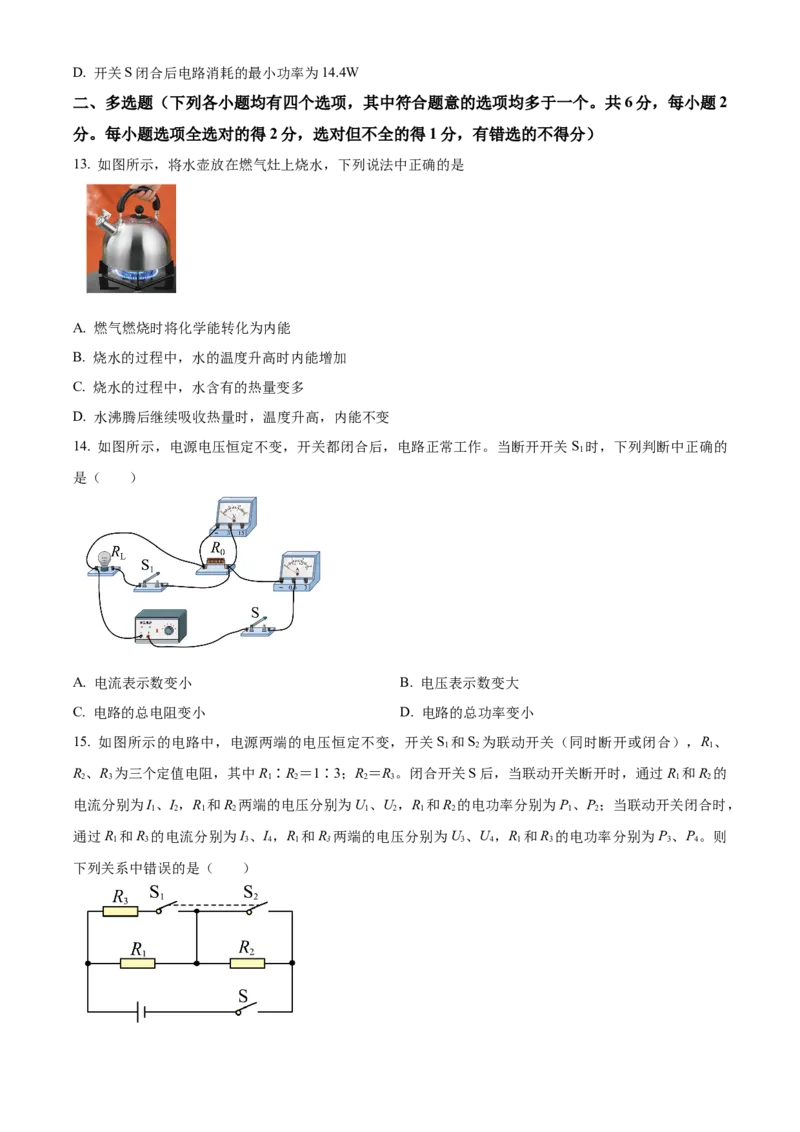

13. 如图所示，将水壶放在燃气灶上烧水，下列说法中正确的是
A. 燃气燃烧时将化学能转化为内能
B. 烧水的过程中，水的温度升高时内能增加
C. 烧水的过程中，水含有的热量变多
D. 水沸腾后继续吸收热量时，温度升高，内能不变
14. 如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。当断开开关S 时，下列判断中正确的
1
是（ ）
A. 电流表示数变小 B. 电压表示数变大
C. 电路的总电阻变小 D. 电路的总功率变小
15. 如图所示的电路中，电源两端的电压恒定不变，开关S 和S 为联动开关（同时断开或闭合），R 、
1 2 1
R 、R 为三个定值电阻，其中R∶R ＝1∶3；R ＝R 。闭合开关S后，当联动开关断开时，通过R 和R 的
2 3 1 2 2 3 1 2
电流分别为I 、I ，R 和R 两端的电压分别为U 、U ，R 和R 的电功率分别为P 、P ；当联动开关闭合时，
1 2 1 2 1 2 1 2 1 2
通过R 和R 的电流分别为I 、I ，R 和R 两端的电压分别为U 、U ，R 和R 的电功率分别为P 、P 。则
1 3 3 4 1 3 3 4 1 3 3 4
下列关系中错误的是（ ）A. I∶I＝1∶3 B. U∶U＝1∶3
3 4 1 3
C. P∶P＝1∶16 D. P∶P＝3∶16
1 4 2 3
三、实验探究题（共28分，24题3分，其他题目每空1分）

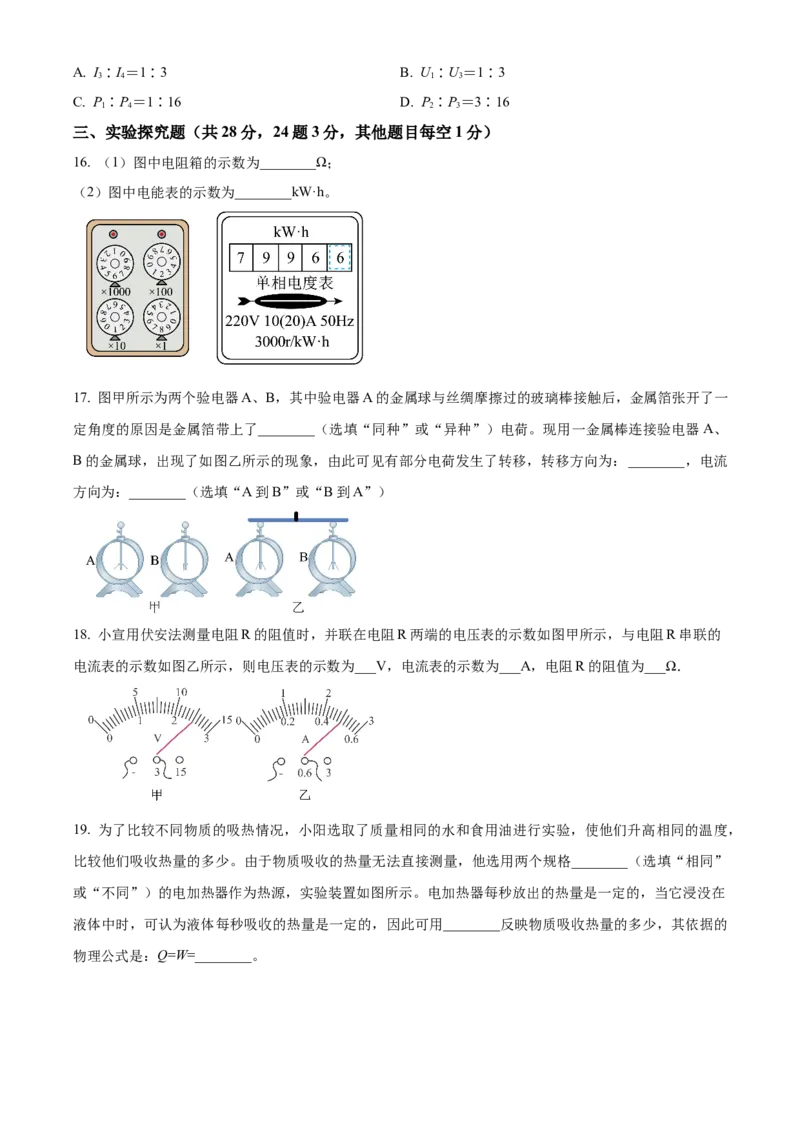

16. （1）图中电阻箱的示数为________Ω；
（2）图中电能表的示数为________kW·h。
17. 图甲所示为两个验电器A、B，其中验电器A的金属球与丝绸摩擦过的玻璃棒接触后，金属箔张开了一
定角度的原因是金属箔带上了________（选填“同种”或“异种”）电荷。现用一金属棒连接验电器A、
B的金属球，出现了如图乙所示的现象，由此可见有部分电荷发生了转移，转移方向为：________，电流
方向为：________（选填“A到B”或“B到A”）
18. 小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的
电流表的示数如图乙所示，则电压表的示数为___V，电流表的示数为___A，电阻R的阻值为___Ω．

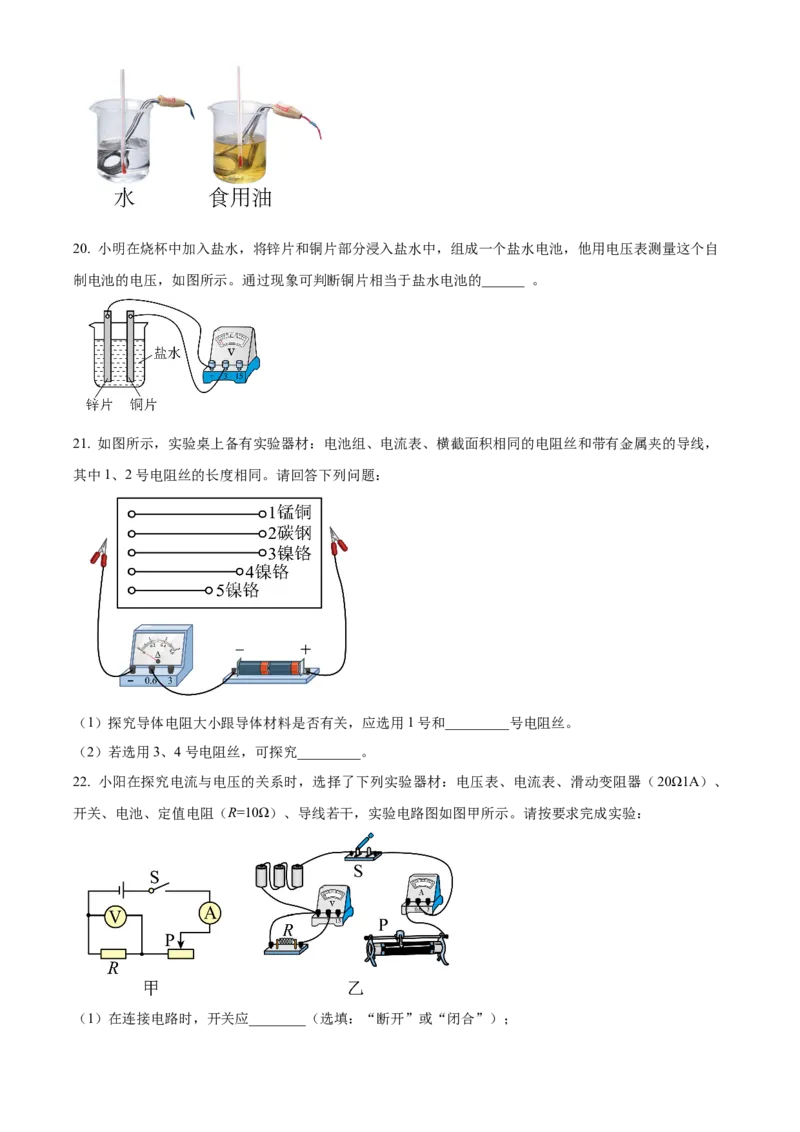

19. 为了比较不同物质的吸热情况，小阳选取了质量相同的水和食用油进行实验，使他们升高相同的温度，
比较他们吸收热量的多少。由于物质吸收的热量无法直接测量，他选用两个规格________（选填“相同”
或“不同”）的电加热器作为热源，实验装置如图所示。电加热器每秒放出的热量是一定的，当它浸没在
液体中时，可认为液体每秒吸收的热量是一定的，因此可用________反映物质吸收热量的多少，其依据的
物理公式是：Q=W=________。20. 小明在烧杯中加入盐水，将锌片和铜片部分浸入盐水中，组成一个盐水电池，他用电压表测量这个自
制电池的电压，如图所示。通过现象可判断铜片相当于盐水电池的______ 。
21. 如图所示，实验桌上备有实验器材：电池组、电流表、横截面积相同的电阻丝和带有金属夹的导线，
其中1、2号电阻丝的长度相同。请回答下列问题：
（1）探究导体电阻大小跟导体材料是否有关，应选用1号和_________号电阻丝。
（2）若选用3、4号电阻丝，可探究_________。
22. 小阳在探究电流与电压的关系时，选择了下列实验器材：电压表、电流表、滑动变阻器（20Ω1A）、
开关、电池、定值电阻（R=10Ω）、导线若干，实验电路图如图甲所示。请按要求完成实验：
（1）在连接电路时，开关应________（选填：“断开”或“闭合”）；（2）请按如图甲所示的电路图，将图乙电路连接完整，要求滑动变阻器的滑片 P向左滑时，电流表示数
变大________；
（3）闭合开关后发现电流表有示数，电压表示数为零，原因可能是________；
A．电流表的正负接线柱接反
B．电压表的量程选小了
C．电阻R发生了短路
D．把滑动变阻器下端两接线柱连入电路
（4）电路连接无误后，小阳通过调节滑动变阻器的滑片P，测出电阻R两端的电压和对应的电流值，实验
数据如下表，分析表中数据可以得出的结论是：在电阻一定的情况下，通过导体的电流与导体两端的电压
成________。（选填：“正比”或“反比”）
.
1
U/V 0.6 1.6 1.8 2.4 2.8
0
.
0
I/A 0.06 0.1 0.16 0.18 0.28
24
23. 定值电阻R消耗的电功率P随通过R的电流 I的变化图像如图所示．请根据图像判断：当通过R的电
流I为0.3A时，电阻R消耗的电功率P为______W．
24. 摩擦起电的原因是不同物质的原子核束缚电子的本领不同，当两个物体摩擦时，电子发生转移而使相
互摩擦的两个物体带上了等量的异种电荷。科学家通过实验的方法得出了起电顺序表：兔毛—玻璃—羊毛
—丝绸—铝—木—硬橡胶—硫磺—人造丝……顺序表排在前面的物质束缚电子能力比较弱。由起电顺序表
可知，木棒比兔毛束缚电子能力________（选填“强”或“弱”），当它们相互摩擦时，木棒________电
子（选填“得到”或“失去”）带________（选填“正电”或“负电”）。

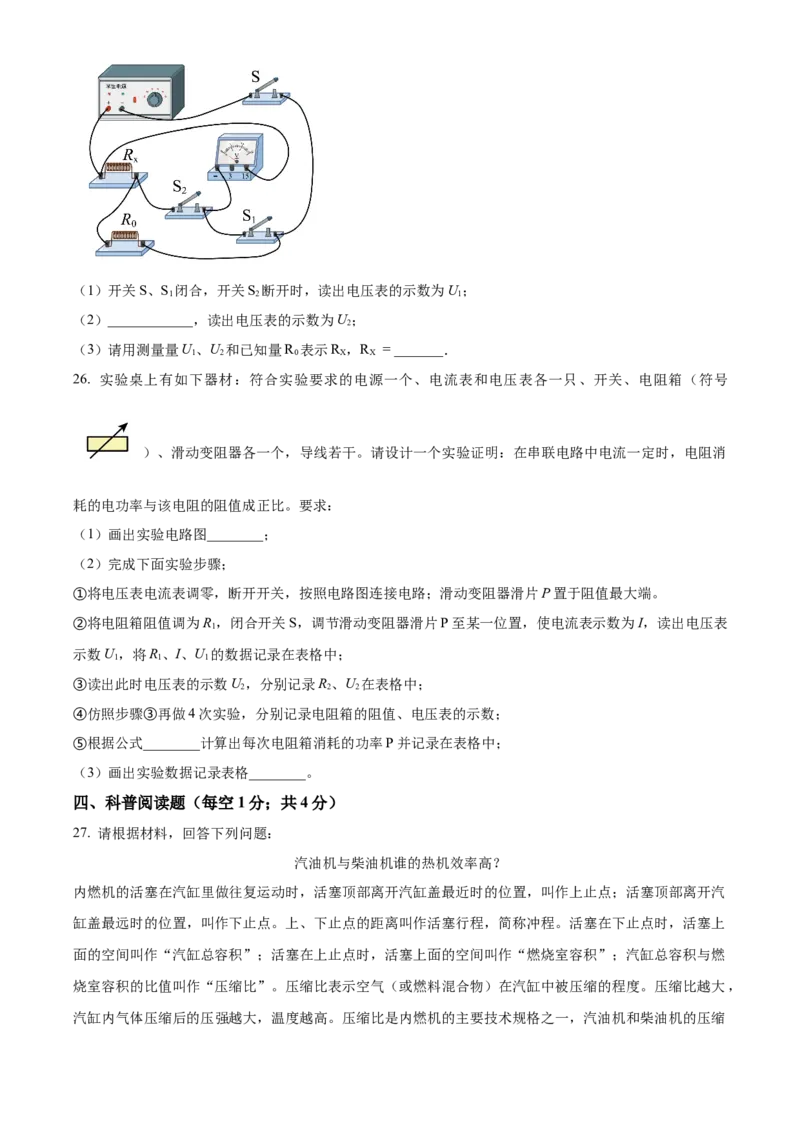

25. 小刚想利用一块电压表和阻值已知的电阻R 测量电阻R 的阻值．他选择了满足实验要求的电源（电源
0 X
两端电压未知且不变）、电压表、开关，并连接了实验电路，如图所示．小刚的实验步骤没有写完整，请
你帮助他完成实验步骤，并写出电阻R 的表达式．
X（1）开关S、S 闭合，开关S 断开时，读出电压表的示数为U；
1 2 1
（2）____________，读出电压表的示数为U；
2
（3）请用测量量U、U 和已知量R 表示R ，R = _______．
1 2 0 X X
26. 实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关、电阻箱（符号
）、滑动变阻器各一个，导线若干。请设计一个实验证明：在串联电路中电流一定时，电阻消
耗的电功率与该电阻的阻值成正比。要求：
（1）画出实验电路图________；
（2）完成下面实验步骤；
①将电压表电流表调零，断开开关，按照电路图连接电路；滑动变阻器滑片P置于阻值最大端。
②将电阻箱阻值调为R，闭合开关S，调节滑动变阻器滑片P至某一位置，使电流表示数为I，读出电压表
1
示数U，将R、I、U 的数据记录在表格中；
1 1 1
③读出此时电压表的示数U，分别记录R、U 在表格中；
2 2 2
④仿照步骤③再做4次实验，分别记录电阻箱的阻值、电压表的示数；
⑤根据公式________计算出每次电阻箱消耗的功率P并记录在表格中；
（3）画出实验数据记录表格________。
四、科普阅读题（每空1分；共4分）
27. 请根据材料，回答下列问题：
汽油机与柴油机谁的热机效率高？
内燃机的活塞在汽缸里做往复运动时，活塞顶部离开汽缸盖最近时的位置，叫作上止点；活塞顶部离开汽
缸盖最远时的位置，叫作下止点。上、下止点的距离叫作活塞行程，简称冲程。活塞在下止点时，活塞上
面的空间叫作“汽缸总容积”；活塞在上止点时，活塞上面的空间叫作“燃烧室容积”；汽缸总容积与燃
烧室容积的比值叫作“压缩比”。压缩比表示空气（或燃料混合物）在汽缸中被压缩的程度。压缩比越大，
汽缸内气体压缩后的压强越大，温度越高。压缩比是内燃机的主要技术规格之一，汽油机和柴油机的压缩比是不同的。例如：上海生产的165型汽油机的压缩比是6，压缩终了时的压强约为106Pa，温度可达到
430℃；东风195型柴油机的压缩比是20，压缩终了时的压强约为3×106Pa～4×106Pa，温度可达到500℃～
700℃。压缩比越大，热机效率就越高。在汽油机里，吸入汽缸内的是燃料混合物，由汽化器把空气和汽
油按一定比例进行均匀混合雾化而成，燃料混合物被压缩后，用火花塞点火引爆。汽油机的压缩比在 5～8
之间，不能任意提高。因为压缩比过大，压缩终了时的气体温度太高，密度太大，使点火时气体的燃烧太
剧烈，会造成某一局部压力增长太快，对汽缸和活塞产生巨大的冲击力，发出很大的响声和震动，这种现
象叫作“爆震”。发生爆震不仅对机件保养不利，而且使功率显著降低，经济性能大为恶化。柴油机的点
火方式与汽油机不同，当压缩冲程快结束前，由喷油嘴喷出雾状柴油，会自动着火。由于柴油机汽缸里压
缩的只是纯空气，没有“爆震”问题，提高压缩比不受此限制。但由于汽缸、活塞等部件能承受的压力限
制，柴油机的压缩比也不能过大，通常限制在12～20之间。与汽油机相比，柴油机的热机效率更高一些，
其自重也比同样功率的汽油机要大些。
（1）内燃机的“压缩比”是指________的比值。压缩比越大，热机效率越高。
（2）在汽油机里，当火花塞产生电火花点燃燃料混合物时，会产生高温高压气体推动活塞向下运动，在
此过程中将内能转化为________。
（3）通常汽油机的压缩比要小于柴油机的压缩比，其原因在于它们________的不同。
（4）某汽车发动机是以92号汽油为燃料的内燃机，后面表中给出了发动机的相关数据（空燃比是指汽缸
内空气和燃油的质量比）。单缸四冲程内燃机完成一个工作循环时，燃料完全燃烧放出的热量是
________J。
1min 内完成的工 2400 汽缸内汽油和空气混合气体的 1.3kg/
作循环数 次 密度 m3
4.6×10
汽缸的工作容积 2.0L 汽油的热值
7J/kg
82.8k
发动机最大功率 空燃比 12：1
W
五、计算题（共8分，28题4分，29题4分）

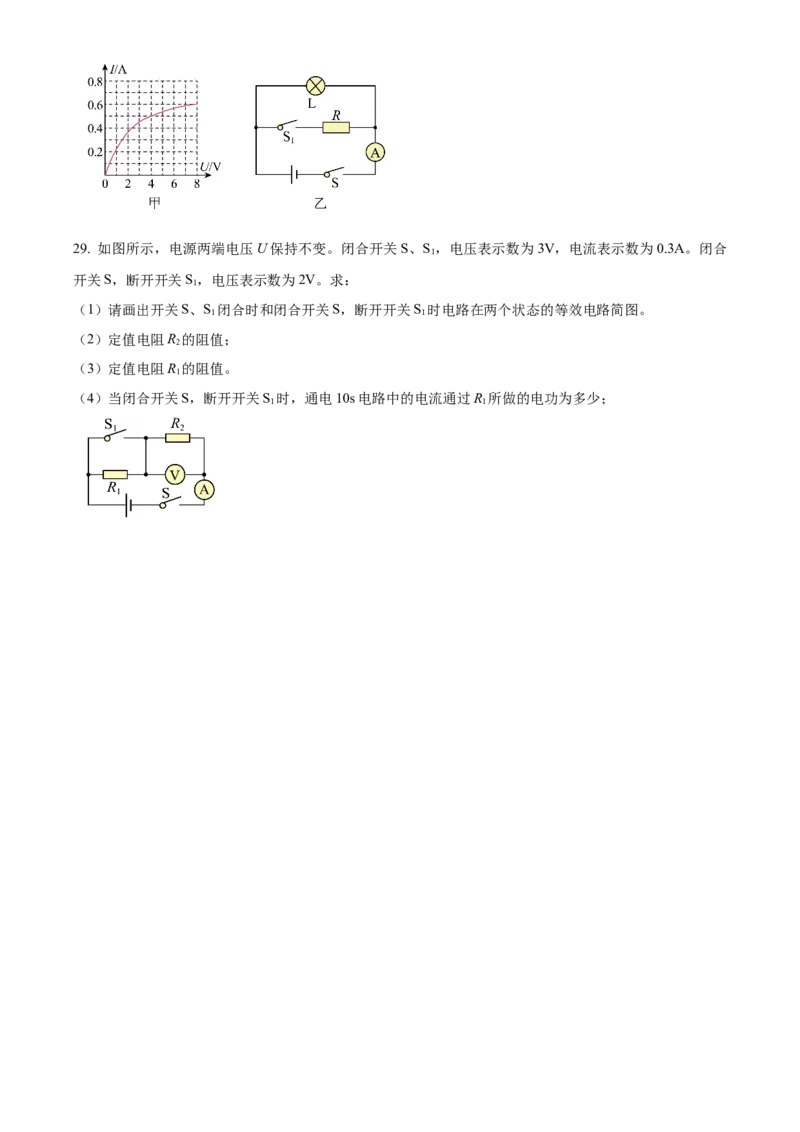

28. 图甲是小灯泡L中的电流随它两端电压变化的图像。将小灯泡L接入图乙所示的电路中，电源两端电
压为4V且不变，电阻R的阻值为40Ω。
（1）请画出只闭合开关S和开关S和S 都闭合，电路在两个状态的等效电路图。
1
的
（2）求：只闭合开关S，小灯泡L实际消耗 电功率P；
（3）求：开关S和S 都闭合，电流表的示数I。
129. 如图所示，电源两端电压U保持不变。闭合开关S、S ，电压表示数为3V，电流表示数为0.3A。闭合
1
开关S，断开开关S，电压表示数为2V。求：
1
（1）请画出开关S、S 闭合时和闭合开关S，断开开关S 时电路在两个状态的等效电路简图。
1 1
（2）定值电阻R 的阻值；
2
（3）定值电阻R 的阻值。
1
（4）当闭合开关S，断开开关S 时，通电10s电路中的电流通过R 所做的电功为多少；
1 1
