第 49 讲 电场线与等势线（面）的应用
1．（2021•辽宁）等量异号点电荷固定在水平向右的匀强电场中，电场分布如图所示，实线表示电
场线，虚线表示等势线。将同一负电荷先后置于 a、b两点，电势能分别为E 和E ，电荷所受
pa pb
电场力大小分别为F 和F ，则（ ）
a b
A．E ＞E ，F ＞F B．E ＞E ，F ＜F
pa pb a b pa pb a b
C．E ＜E ，F ＞F D．E ＜E ，F ＜F
pa pb a b pa pb a b
2．（2021•浙江）某书中有如图所示的图，用来表示横截面是“＜”形导体右侧的电场线和等势面，
其中a、b是同一条实线上的两点，c是另一条实线上的一点，d是导体尖角右侧表面附近的一点。
下列说法正确的是（ ）
A．实线表示电场线
B．离d点最近的导体表面电荷密度最大
C．“＜”形导体右侧表面附近电场强度方向均相同
D．电荷从a点到c点再到b点电场力做功一定为零

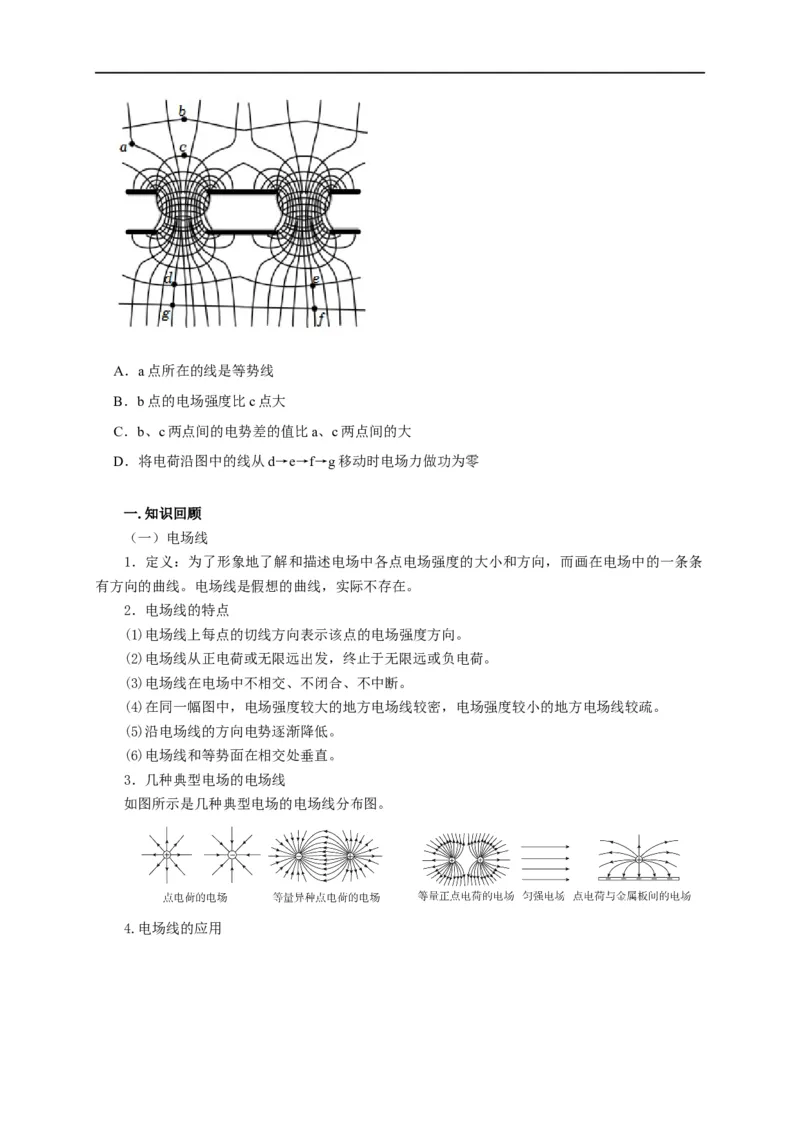

3．（2022•浙江）某种气体一电子放大器的局部结构是由两块夹有绝缘介质的平行金属薄膜构成，
其上存在等间距小孔，其中相邻两孔截面上的电场线和等势线的分布如图所示。下列说法正确
的是（ ）A．a点所在的线是等势线
B．b点的电场强度比c点大
C．b、c两点间的电势差的值比a、c两点间的大
D．将电荷沿图中的线从d→e→f→g移动时电场力做功为零
一.知识回顾
（一）电场线
1．定义：为了形象地了解和描述电场中各点电场强度的大小和方向，而画在电场中的一条条
有方向的曲线。电场线是假想的曲线，实际不存在。
2．电场线的特点
(1)电场线上每点的切线方向表示该点的电场强度方向。
(2)电场线从正电荷或无限远出发，终止于无限远或负电荷。
(3)电场线在电场中不相交、不闭合、不中断。
(4)在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏。
(5)沿电场线的方向电势逐渐降低。
(6)电场线和等势面在相交处垂直。
3．几种典型电场的电场线
如图所示是几种典型电场的电场线分布图。
4.电场线的应用5.两种特殊的电场线分布及其特点
等量异种点电荷 等量同种点电荷
电场线分布
图
电荷连线上 沿连线先变小后变大
的电场强度 O点最小，但不为零 O点为零
中垂线上的
O点最大，向外逐渐减小 O点最小，向外先变大后变小
电场强度
关于O点对
称位置的电 A与A′、B与B′、C与C′
场强度
（二）等势面
1.定义：在电场中电势相同的各点构成的面。
2.四个特点
（1）在同一个等势面上移动电荷时，静电力不做功。
（2）等势面一定与电场线垂直。
（3）电场线总是由电势高的等势面指向电势低的等势面。
（4）等差等势面越密的地方电场强度越大，反之越小。
（5）电场中某点的电势大小是由电场本身的性质决定的，与在该点是否放有电荷和所放电荷
的电性、电荷量及电势能均无关。
3.几种典型电场的等势线(面)
电场 等势线(面) 重要描述
匀强电场 垂直于电场线的一簇平面点电荷
以点电荷为球心的一簇球面
的电场
等量异种
点电荷的 连线的中垂线上电势处处为零
电场
等量同种
两点电荷连线上，中点的电势最
(正)点电
低；中垂线上，中点的电势最高
荷的电场
（三）根据电场线、等势线和带电粒子的运动轨迹求解相关的物理量
1.判断电场力的方向：电场力沿电场线(或垂直于等势线)指向运动轨迹的凹侧；
2.判断电场强度方向：根据电场力方向和带电粒子的电性判断场强的方向；
3.加速度大小的判断：电场线密处，电场强度较大，加速度较大，也可根据等势面疏密判断，
对于等差等势面，等势面密处，电场强度较大，加速度较大；
4.速度大小、方向，动能和电势能大小的判断：速度方向沿运动轨迹的切线方向，根据速度方
向和电场力方向之间的夹角判断电场力的做功情况，电场力做正功，动能增大，电势能减小；电场
力做负功，动能减小，电势能增大．
二.例题精析
例1．某电场的电场线分布如图所示，下列说法正确的是（ ）
A．c点的电场强度大于b点的电场强度
B．若将一试探电荷+q由a点释放，它将沿电场线运动到b点
C．b点的电场强度大于d点的电场强度
D．a点和b点的电场强度的方向相同
例2．如图所示，虚线为某静电场中的等差等势线（相邻两虚线间的电势差相等），P为某一固定
点电荷，实线为某带电粒子Q在该静电场中运动的轨迹a、b、c、d为粒子的运动轨迹与等势线
的交点，除电场力外，粒子Q受到的其他力均可不计。下列说法正确的是（ ）A．粒子Q与点电荷P为异种电荷
B．粒子Q运动过程中速度一定先减小后增大
C．粒子在b点时的电势能一定比在d点时的电势能小
D．粒子在a、c两点的加速度大小一定相等
三.举一反三，巩固练习
1. 某电场的电场线分布如图所示，一带电粒子仅在电场力作用下沿虚线由A点运动到B
点，则（ ）
A．电场强度E ＞E B．电势 ＞
A B A B
C．粒子电势能E ＞E D．粒子动φ能Eφ ＞E
pA pB kA kB
2. 电场中某区域的电场分布如图所示，a、b是电场中的两点。下列说法正确的是
（ ）
A．a、b两点的场强相等
B．a点的场强小于b点的场强
C．同一个点电荷在a点所受的电场力小于在b点所受的电场力
D．同一个点电荷在a点所受的电场力大于在b点所受的电场力

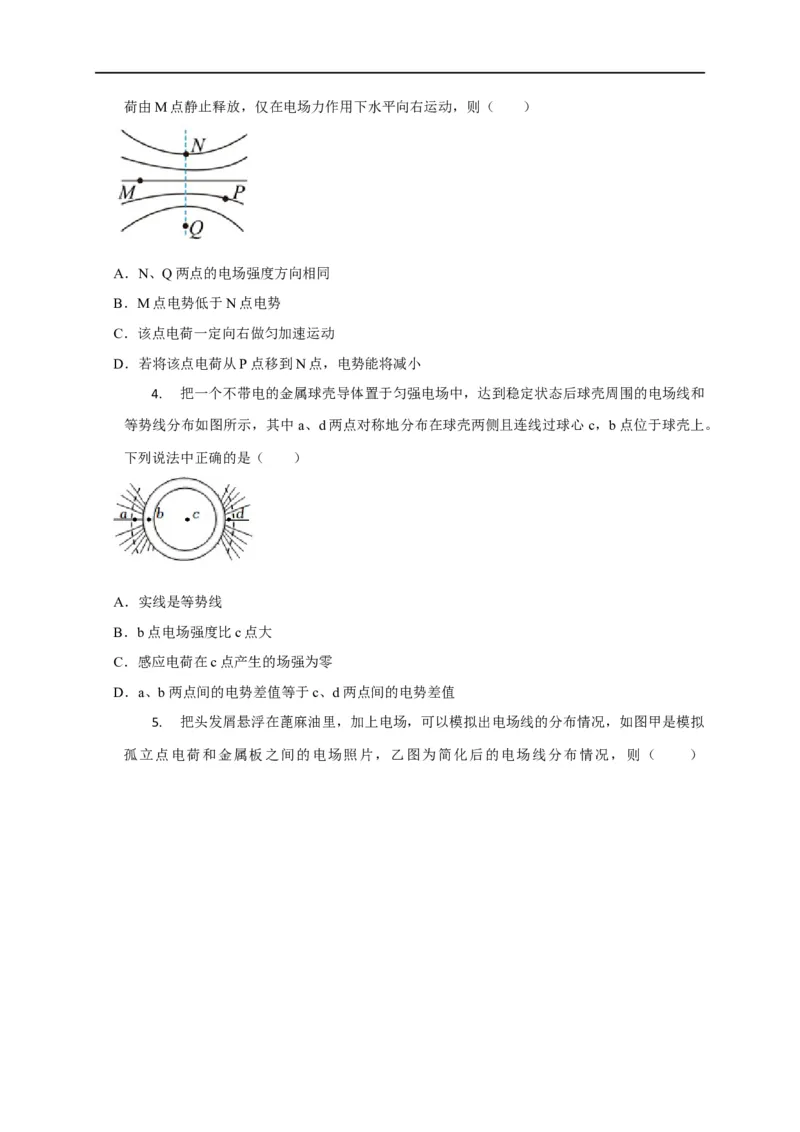

3. 如图，实线表示某静电场中的电场线，过M点的电场线是水平直线，虚线表示该电
场中的一条竖直等势线，M、P是电场线上的点，N、Q是等势线上的点。将一带正电的点电荷由M点静止释放，仅在电场力作用下水平向右运动，则（ ）
A．N、Q两点的电场强度方向相同
B．M点电势低于N点电势
C．该点电荷一定向右做匀加速运动
D．若将该点电荷从P点移到N点，电势能将减小
4. 把一个不带电的金属球壳导体置于匀强电场中，达到稳定状态后球壳周围的电场线和
等势线分布如图所示，其中a、d两点对称地分布在球壳两侧且连线过球心c，b点位于球壳上。
下列说法中正确的是（ ）
A．实线是等势线
B．b点电场强度比c点大
C．感应电荷在c点产生的场强为零
D．a、b两点间的电势差值等于c、d两点间的电势差值

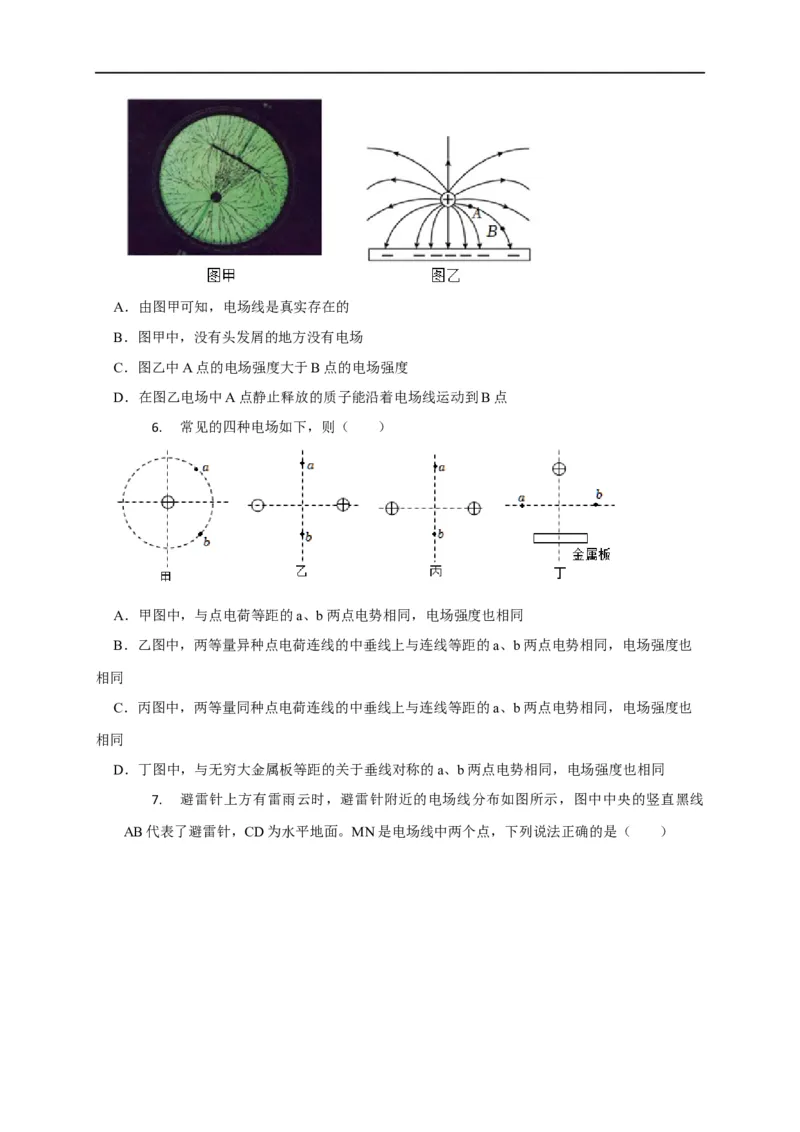

5. 把头发屑悬浮在蓖麻油里，加上电场，可以模拟出电场线的分布情况，如图甲是模拟
孤立点电荷和金属板之间的电场照片，乙图为简化后的电场线分布情况，则（ ）A．由图甲可知，电场线是真实存在的
B．图甲中，没有头发屑的地方没有电场
C．图乙中A点的电场强度大于B点的电场强度
D．在图乙电场中A点静止释放的质子能沿着电场线运动到B点
6. 常见的四种电场如下，则（ ）
A．甲图中，与点电荷等距的a、b两点电势相同，电场强度也相同
B．乙图中，两等量异种点电荷连线的中垂线上与连线等距的a、b两点电势相同，电场强度也
相同
C．丙图中，两等量同种点电荷连线的中垂线上与连线等距的a、b两点电势相同，电场强度也
相同
D．丁图中，与无穷大金属板等距的关于垂线对称的a、b两点电势相同，电场强度也相同
7. 避雷针上方有雷雨云时，避雷针附近的电场线分布如图所示，图中中央的竖直黑线
AB代表了避雷针，CD为水平地面。MN是电场线中两个点，下列说法正确的是（ ）A．M点的电势比N点的电势高
B．M点的场强比N点的场强大
C．在试探电荷从M点到N点的多条路径中，沿直线MN走电场力做功最少
D．CD的电势为零，但其表面附近的电场线有些位置和地面不垂直
8. 某带电体周围分布的电场线或等势面的剖面图如图所示，其中 a、c是同一条实线上
的两点，b是另一条实线上的一点，则（ ）
A．图中实线是电场线
B．b点的电势一定高于c点的电势
C．a、c两点电场强度的方向可能相同
D．将同一试探电荷依次放在a、b、c三点上，则在a点时试探电荷受到的电场力最大
9. 一带正电导体，其周围的等势面如图所示，每相邻两个等势面间的电势差相等，将一
电子先后置于A、B两点，其电势能分别是E 和E ，所受电场力的大小分别是F 和F ，则
PA PB A B
（ ）
A．E ＜E ，F ＞F B．E ＜E ，F ＜F
PA PB A B PA PB A B
C．E ＞E ，F ＞F D．E ＞E ，F ＜F
PA PB A B PA PB A B

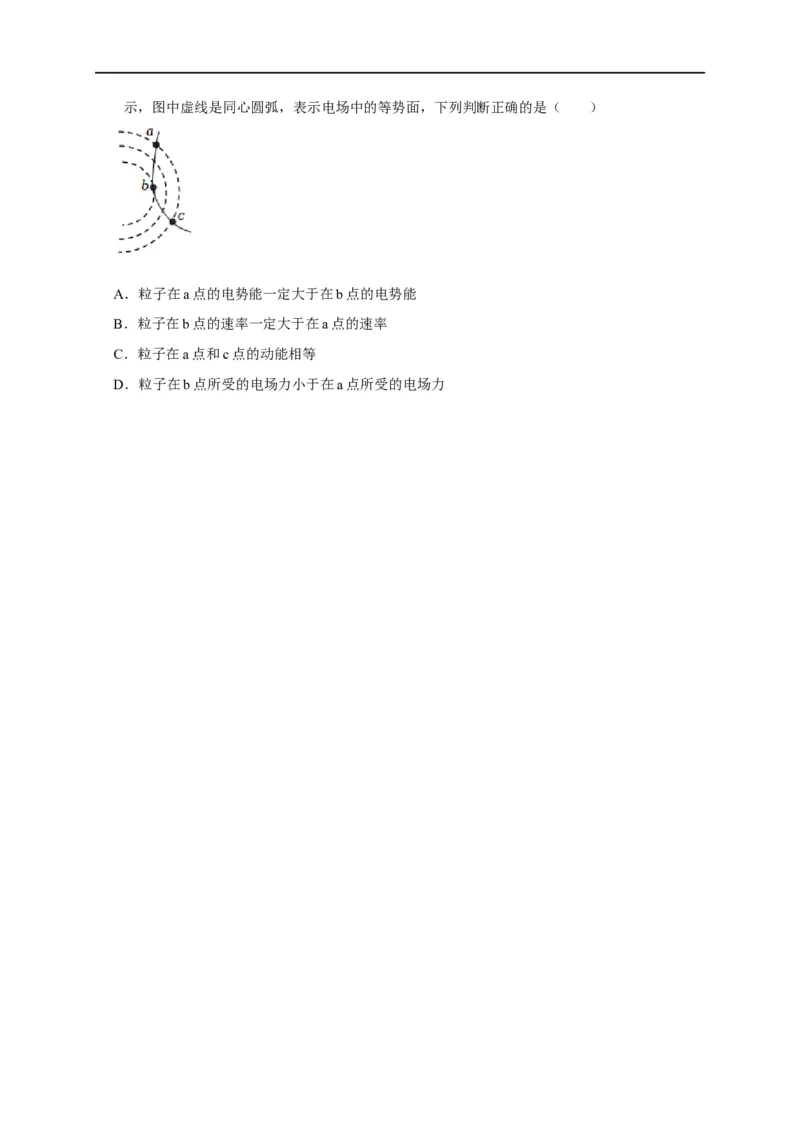

10. 一个带电粒子（不计重力）射入一点电荷的电场中，粒子运动的轨迹如图实线bc所示，图中虚线是同心圆弧，表示电场中的等势面，下列判断正确的是（ ）
A．粒子在a点的电势能一定大于在b点的电势能
B．粒子在b点的速率一定大于在a点的速率
C．粒子在a点和c点的动能相等
D．粒子在b点所受的电场力小于在a点所受的电场力
