第 91 讲 变压器原理及其动态分析

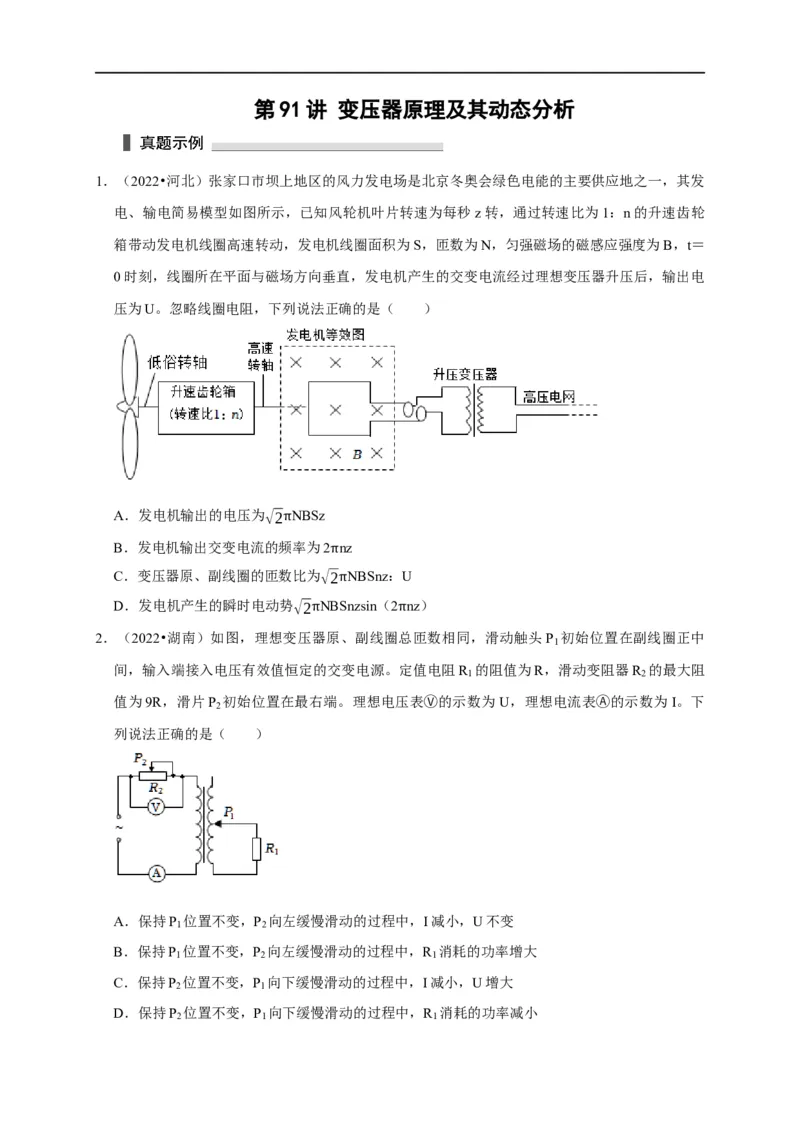

1．（2022•河北）张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其发
电、输电简易模型如图所示，已知风轮机叶片转速为每秒 z转，通过转速比为1：n的升速齿轮
箱带动发电机线圈高速转动，发电机线圈面积为S，匝数为N，匀强磁场的磁感应强度为B，t＝
0时刻，线圈所在平面与磁场方向垂直，发电机产生的交变电流经过理想变压器升压后，输出电
压为U。忽略线圈电阻，下列说法正确的是（ ）
A．发电机输出的电压为√2 NBSz
B．发电机输出交变电流的频π率为2 nz
C．变压器原、副线圈的匝数比为√π2 NBSnz：U
D．发电机产生的瞬时电动势√2 NBπSnzsin（2 nz）
2．（2022•湖南）如图，理想变压π器原、副线圈π总匝数相同，滑动触头P 初始位置在副线圈正中
1
间，输入端接入电压有效值恒定的交变电源。定值电阻R 的阻值为R，滑动变阻器R 的最大阻
1 2
值为9R，滑片P 初始位置在最右端。理想电压表Ⓥ的示数为 U，理想电流表Ⓐ的示数为I。下
2
列说法正确的是（ ）
A．保持P 位置不变，P 向左缓慢滑动的过程中，I减小，U不变
1 2
B．保持P 位置不变，P 向左缓慢滑动的过程中，R 消耗的功率增大
1 2 1
C．保持P 位置不变，P 向下缓慢滑动的过程中，I减小，U增大
2 1
D．保持P 位置不变，P 向下缓慢滑动的过程中，R 消耗的功率减小

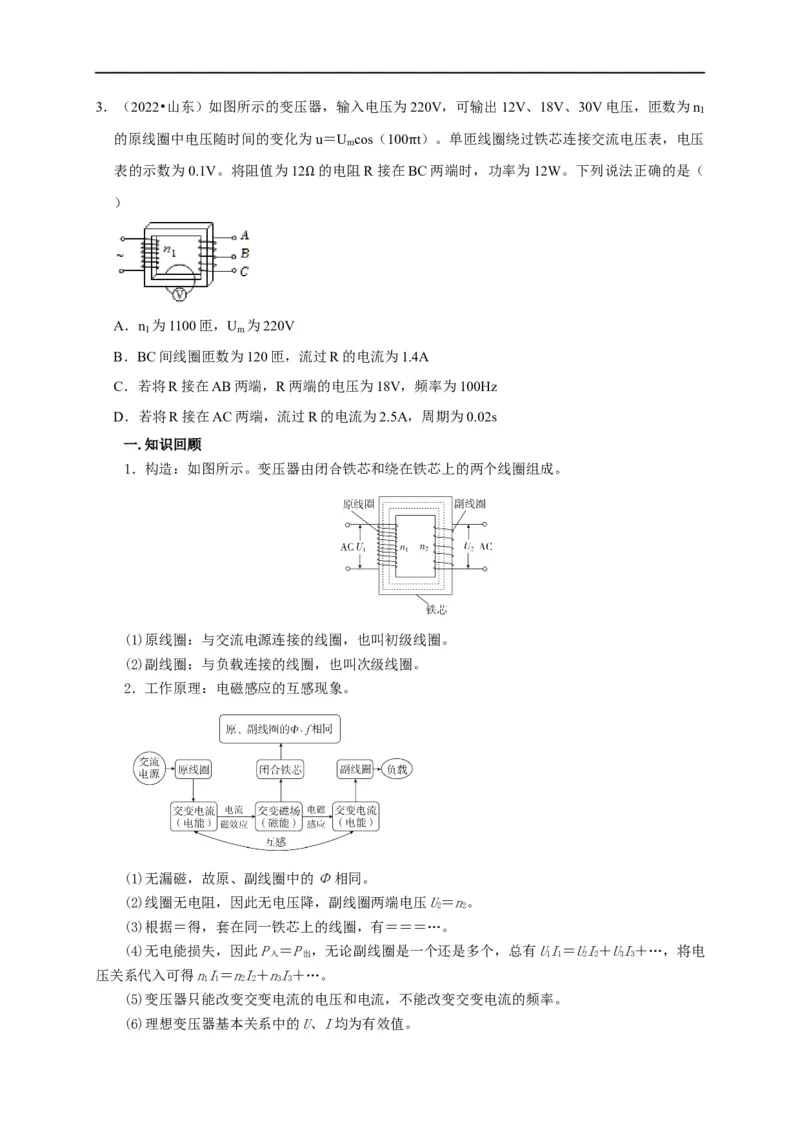

2 1 13．（2022•山东）如图所示的变压器，输入电压为220V，可输出12V、18V、30V电压，匝数为n
1
的原线圈中电压随时间的变化为u＝U cos（100 t）。单匝线圈绕过铁芯连接交流电压表，电压
m
表的示数为0.1V。将阻值为12 的电阻R接在BπC两端时，功率为12W。下列说法正确的是（
） Ω
A．n 为1100匝，U 为220V
1 m
B．BC间线圈匝数为120匝，流过R的电流为1.4A
C．若将R接在AB两端，R两端的电压为18V，频率为100Hz
D．若将R接在AC两端，流过R的电流为2.5A，周期为0.02s
一.知识回顾
1．构造：如图所示。变压器由闭合铁芯和绕在铁芯上的两个线圈组成。
(1)原线圈：与交流电源连接的线圈，也叫初级线圈。
(2)副线圈：与负载连接的线圈，也叫次级线圈。
2．工作原理：电磁感应的互感现象。
(1)无漏磁，故原、副线圈中的Φ相同。
(2)线圈无电阻，因此无电压降，副线圈两端电压U＝n。
2 2
(3)根据＝得，套在同一铁芯上的线圈，有＝＝＝…。
(4)无电能损失，因此P ＝P ，无论副线圈是一个还是多个，总有UI＝UI＋UI＋…，将电
入 出 1 1 2 2 3 3
压关系代入可得nI＝nI＋nI＋…。
1 1 2 2 3 3
(5)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率。

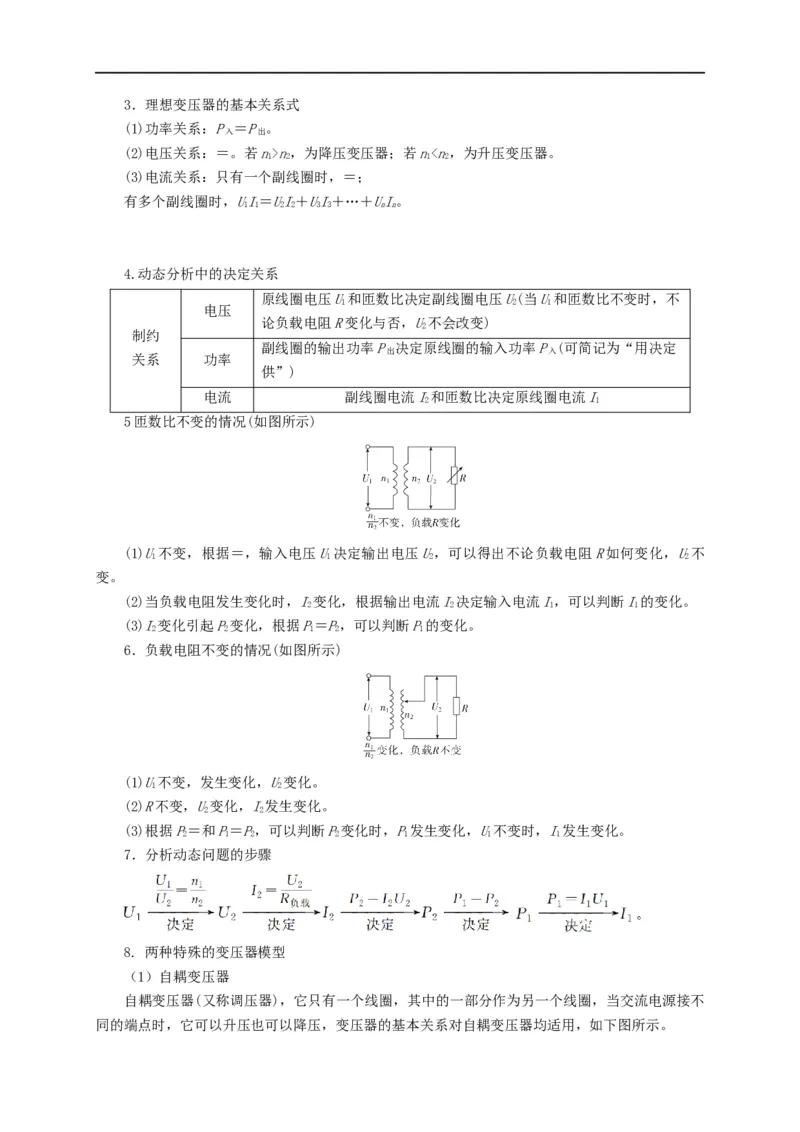

(6)理想变压器基本关系中的U、I均为有效值。3．理想变压器的基本关系式
(1)功率关系：P ＝P 。
入 出
(2)电压关系：＝。若n>n，为降压变压器；若n<n，为升压变压器。
1 2 1 2
(3)电流关系：只有一个副线圈时，＝；
有多个副线圈时，UI＝UI＋UI＋…＋UI。
1 1 2 2 3 3 n n
4.动态分析中的决定关系
原线圈电压U和匝数比决定副线圈电压U(当U和匝数比不变时，不
1 2 1
电压
论负载电阻R变化与否，U不会改变)
2
制约
副线圈的输出功率P 决定原线圈的输入功率P (可简记为“用决定
出 入
关系 功率
供”)
电流 副线圈电流I和匝数比决定原线圈电流I
2 1
5匝数比不变的情况(如图所示)
(1)U不变，根据＝，输入电压U决定输出电压U，可以得出不论负载电阻R如何变化，U不
1 1 2 2
变。
(2)当负载电阻发生变化时，I变化，根据输出电流I决定输入电流I，可以判断I的变化。
2 2 1 1
(3)I变化引起P变化，根据P＝P，可以判断P的变化。
2 2 1 2 1
6．负载电阻不变的情况(如图所示)
(1)U不变，发生变化，U变化。
1 2
(2)R不变，U变化，I发生变化。
2 2
(3)根据P＝和P＝P，可以判断P变化时，P发生变化，U不变时，I发生变化。
2 1 2 2 1 1 1
7．分析动态问题的步骤
8. 两种特殊的变压器模型
（1）自耦变压器
自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不
同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用，如下图所示。（2）互感器
分为电压互感器和电流互感器，两者比较如下：
电压互感器 电流互感器
原理图
原线圈的连接 并联在高压电路中 串联在交流电路中
副线圈的连接 连接交流电压表 连接交流电流表
互感器的作用 将高电压变为低电压 将大电流变为小电流
利用的公式 ＝ In＝In
1 1 2 2
二.例题精析
题型一：考查变压器原理（磁通量变化率与原、副线圈所加电压的关系）；分压+变压
例1．在图示电路中，理想变压器原线圈的匝数为220匝，副线圈的匝数可调，L 、L 、L 和L 是
1 2 3 4
四个相同的灯泡。当在a、b两端加上瞬时值表达式为u＝220√2sin100 t（V）的交变电压时。
调节副线圈的匝数，使四个灯泡均正常发光。下列说法正确的是（ ）π
A．变压器副线圈的匝数为440匝
B．灯泡的额定电压为55V
C．变压器原线圈两端电压为220V
D．穿过变压器原线圈的磁通量变化率的最大值为0.1V
题型二：两个副线圈

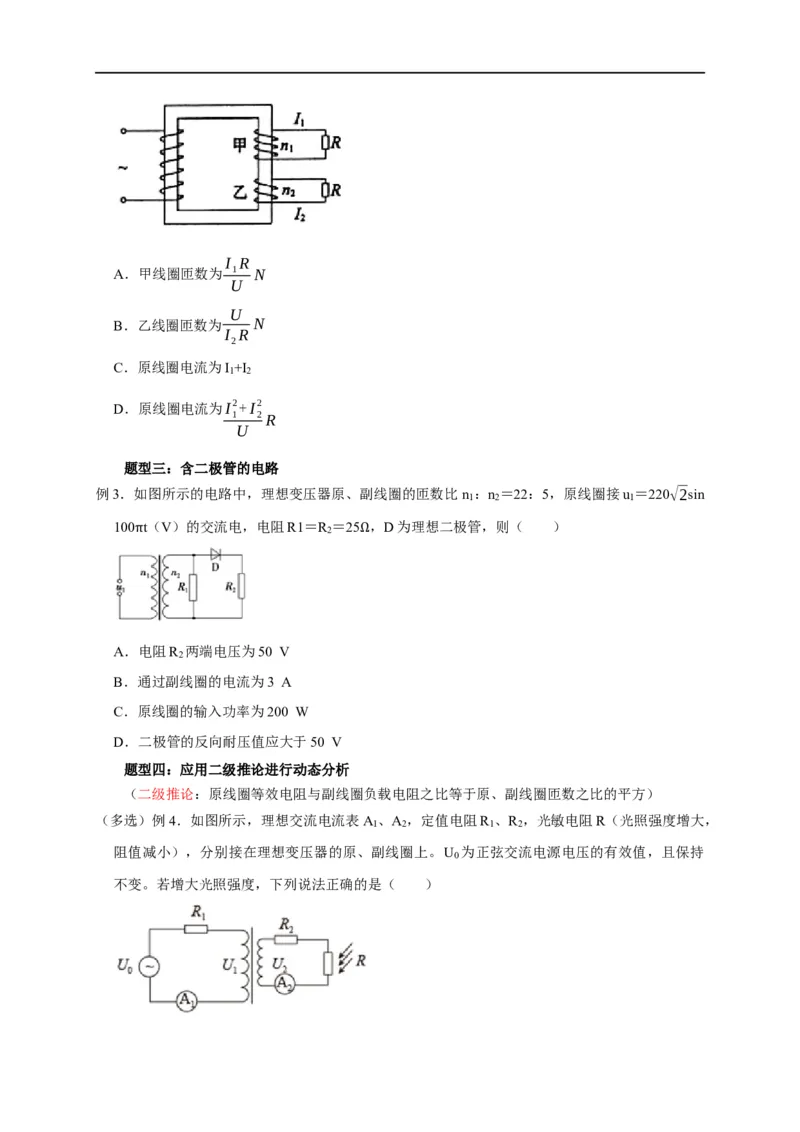

（多选）例2．如图，理想变压器原线圈匝数为N，有两个接有电阻阻值均为R的独立副线圈甲、
乙。现测得线圈甲上的电流I ，线圈乙上的电流为I ，原线圈电压为U，则（ ）
1 2I R
A．甲线圈匝数为 1 N
U
U
B．乙线圈匝数为 N
I R
2
C．原线圈电流为I +I
1 2
D．原线圈电流为I2+I2
1 2 R
U
题型三：含二极管的电路
例3．如图所示的电路中，理想变压器原、副线圈的匝数比 n ：n ＝22：5，原线圈接u ＝220√2sin
1 2 1
100 t（V）的交流电，电阻R1＝R ＝25 ，D为理想二极管，则（ ）
2
π Ω
A．电阻R 两端电压为50 V
2
B．通过副线圈的电流为3 A
C．原线圈的输入功率为200 W
D．二极管的反向耐压值应大于50 V
题型四：应用二级推论进行动态分析
（二级推论：原线圈等效电阻与副线圈负载电阻之比等于原、副线圈匝数之比的平方）
（多选）例4．如图所示，理想交流电流表A 、A ，定值电阻R 、R ，光敏电阻R（光照强度增大，
1 2 1 2
阻值减小），分别接在理想变压器的原、副线圈上。U 为正弦交流电源电压的有效值，且保持
0

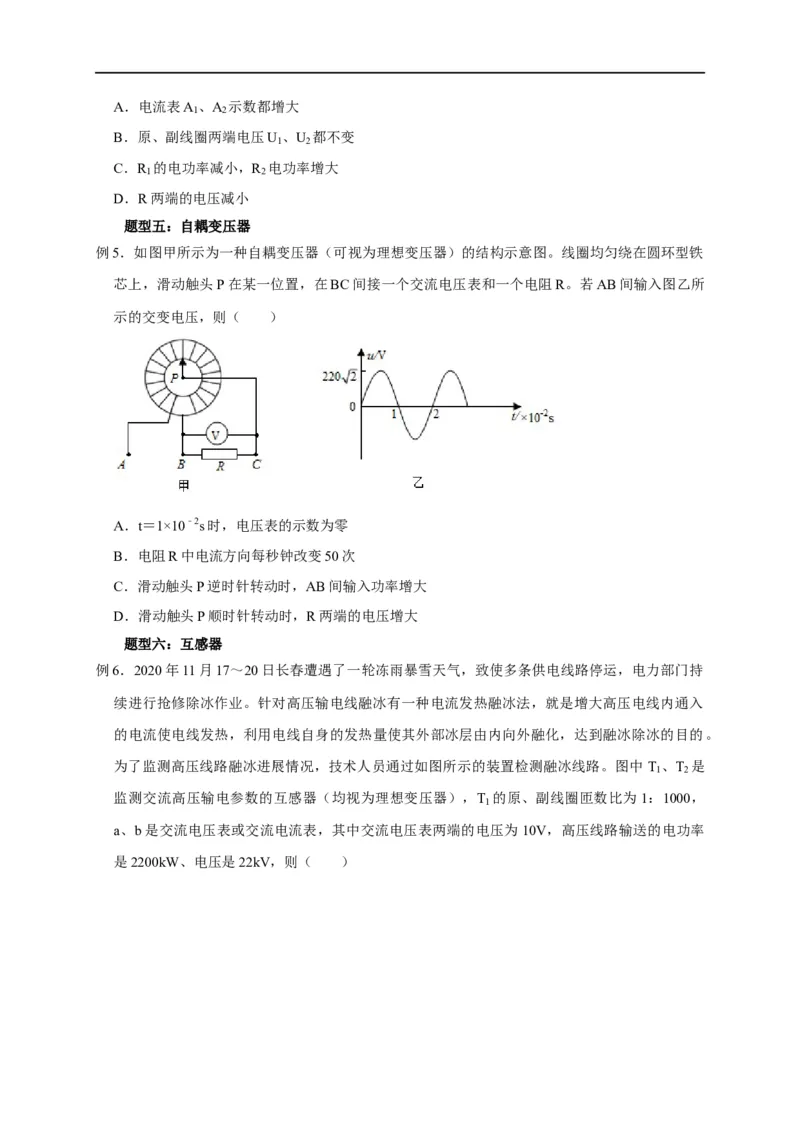

不变。若增大光照强度，下列说法正确的是（ ）A．电流表A 、A 示数都增大
1 2
B．原、副线圈两端电压U 、U 都不变
1 2
C．R 的电功率减小，R 电功率增大
1 2
D．R两端的电压减小
题型五：自耦变压器
例5．如图甲所示为一种自耦变压器（可视为理想变压器）的结构示意图。线圈均匀绕在圆环型铁
芯上，滑动触头P在某一位置，在BC间接一个交流电压表和一个电阻R。若AB间输入图乙所
示的交变电压，则（ ）
A．t＝1×10﹣2s时，电压表的示数为零
B．电阻R中电流方向每秒钟改变50次
C．滑动触头P逆时针转动时，AB间输入功率增大
D．滑动触头P顺时针转动时，R两端的电压增大
题型六：互感器
例6．2020年11月17～20日长春遭遇了一轮冻雨暴雪天气，致使多条供电线路停运，电力部门持
续进行抢修除冰作业。针对高压输电线融冰有一种电流发热融冰法，就是增大高压电线内通入
的电流使电线发热，利用电线自身的发热量使其外部冰层由内向外融化，达到融冰除冰的目的。

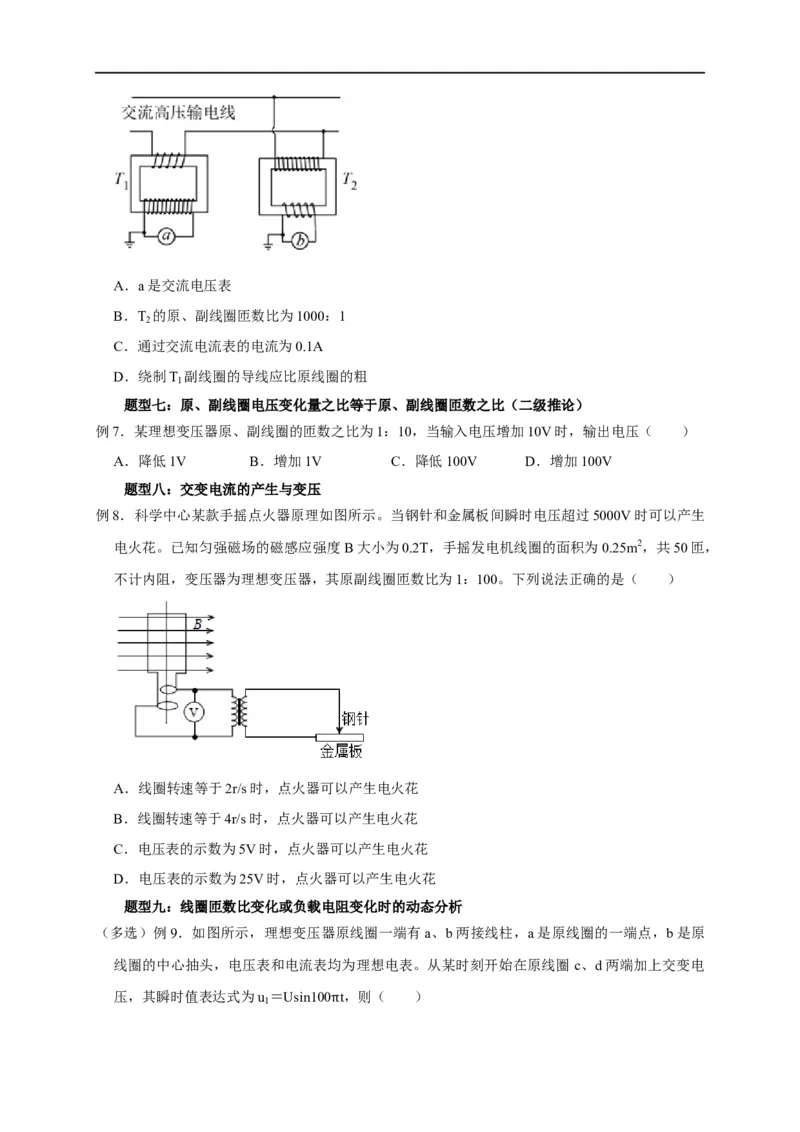

为了监测高压线路融冰进展情况，技术人员通过如图所示的装置检测融冰线路。图中 T 、T 是
1 2
监测交流高压输电参数的互感器（均视为理想变压器），T 的原、副线圈匝数比为1：1000，
1
a、b是交流电压表或交流电流表，其中交流电压表两端的电压为10V，高压线路输送的电功率
是2200kW、电压是22kV，则（ ）A．a是交流电压表
B．T 的原、副线圈匝数比为1000：1
2
C．通过交流电流表的电流为0.1A
D．绕制T 副线圈的导线应比原线圈的粗
1
题型七：原、副线圈电压变化量之比等于原、副线圈匝数之比（二级推论）
例7．某理想变压器原、副线圈的匝数之比为1：10，当输入电压增加10V时，输出电压（ ）
A．降低1V B．增加1V C．降低100V D．增加100V
题型八：交变电流的产生与变压
例8．科学中心某款手摇点火器原理如图所示。当钢针和金属板间瞬时电压超过5000V时可以产生
电火花。已知匀强磁场的磁感应强度B大小为0.2T，手摇发电机线圈的面积为0.25m2，共50匝，
不计内阻，变压器为理想变压器，其原副线圈匝数比为1：100。下列说法正确的是（ ）
A．线圈转速等于2r/s时，点火器可以产生电火花
B．线圈转速等于4r/s时，点火器可以产生电火花
C．电压表的示数为5V时，点火器可以产生电火花
D．电压表的示数为25V时，点火器可以产生电火花
题型九：线圈匝数比变化或负载电阻变化时的动态分析

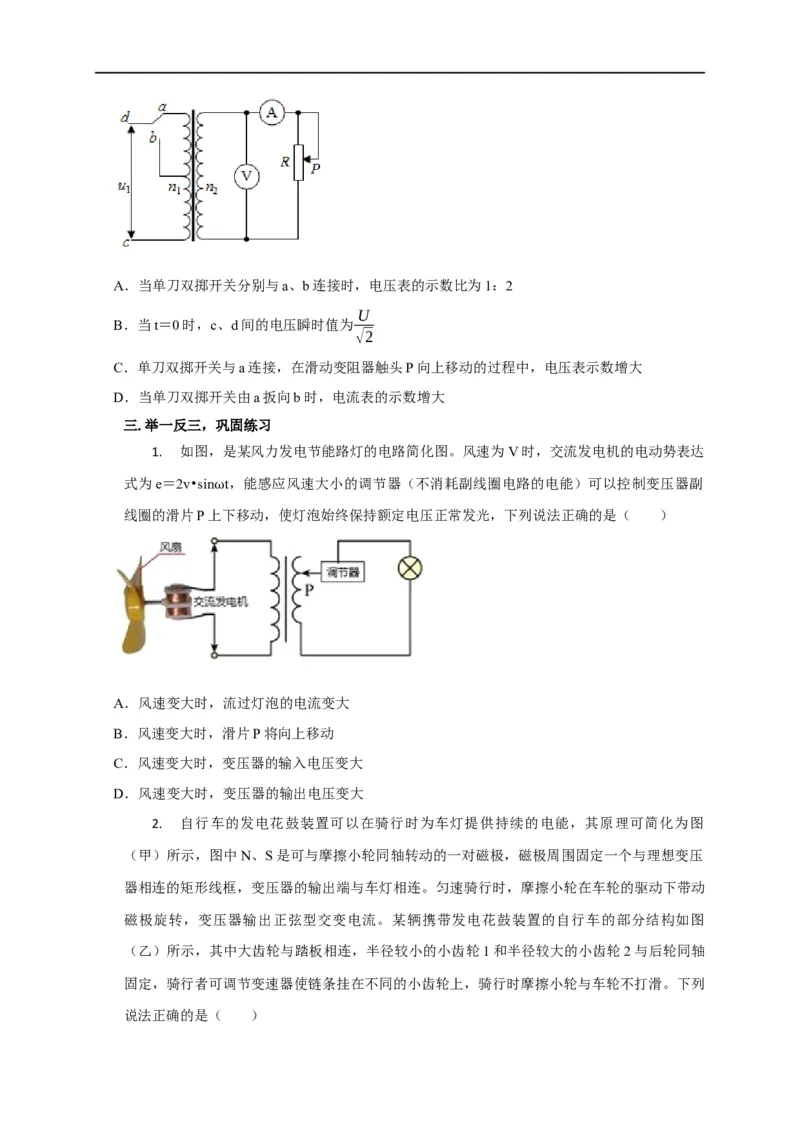

（多选）例9．如图所示，理想变压器原线圈一端有a、b两接线柱，a是原线圈的一端点，b是原
线圈的中心抽头，电压表和电流表均为理想电表。从某时刻开始在原线圈 c、d两端加上交变电
压，其瞬时值表达式为u ＝Usin100 t，则（ ）
1
πA．当单刀双掷开关分别与a、b连接时，电压表的示数比为1：2
U
B．当t＝0时，c、d间的电压瞬时值为
√2
C．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表示数增大
D．当单刀双掷开关由a扳向b时，电流表的示数增大
三.举一反三，巩固练习
1. 如图，是某风力发电节能路灯的电路简化图。风速为V时，交流发电机的电动势表达
式为e＝2v•sin t，能感应风速大小的调节器（不消耗副线圈电路的电能）可以控制变压器副
线圈的滑片P上ω下移动，使灯泡始终保持额定电压正常发光，下列说法正确的是（ ）
A．风速变大时，流过灯泡的电流变大
B．风速变大时，滑片P将向上移动
C．风速变大时，变压器的输入电压变大
D．风速变大时，变压器的输出电压变大
2. 自行车的发电花鼓装置可以在骑行时为车灯提供持续的电能，其原理可简化为图
（甲）所示，图中N、S是可与摩擦小轮同轴转动的一对磁极，磁极周围固定一个与理想变压
器相连的矩形线框，变压器的输出端与车灯相连。匀速骑行时，摩擦小轮在车轮的驱动下带动
磁极旋转，变压器输出正弦型交变电流。某辆携带发电花鼓装置的自行车的部分结构如图
（乙）所示，其中大齿轮与踏板相连，半径较小的小齿轮1和半径较大的小齿轮2与后轮同轴
固定，骑行者可调节变速器使链条挂在不同的小齿轮上，骑行时摩擦小轮与车轮不打滑。下列
说法正确的是（ ）A．骑行速度越快，车灯一定越亮
B．骑行速度越快，交变电流的周期一定越大
C．同样的骑行速度，链条挂在小齿轮1上相比挂在小齿轮2上，灯泡更亮
D．同样的骑行速度，变压器原线圈的匝数越多，车灯越亮
3. 如图（a）所示，线圈的匝数比为3：1，R 为阻值随温度升高而减小的热敏电阻，R
r 1
为定值电阻，电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化，
如图（b）所示。下列说法正确的是（ ）
A．变压器输入输出功率之比为3：1
B．变压器副线圈输出的交变电压的频率为150Hz
C．若热敏电阻R 的温度升高，R 消耗的功率变大
r 1
D．若热敏电阻R 的温度升高，电压表和电流表示数均变大
r

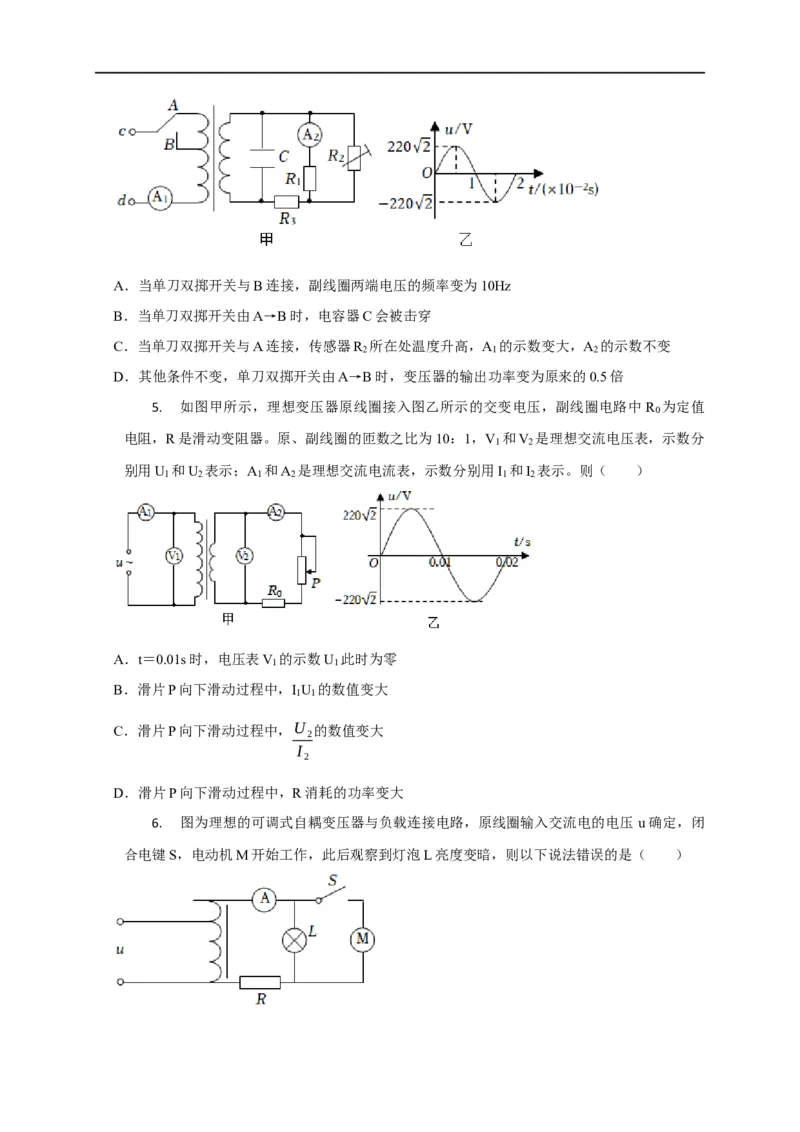

4. 如图甲所示，理想变压器原，副线圈的匝数之比为 10：1，B是原线圈的中心接头，
原线圈输入电压如图乙所示，副线圈电路中R ，R 为定值电阻，R 为NTC型热敏电阻（阻值
1 3 2
随温度升高而减小），C为耐压值为50V的电容器，所有电表均为理想电表。下列判断正确的
是（ ）A．当单刀双掷开关与B连接，副线圈两端电压的频率变为10Hz
B．当单刀双掷开关由A→B时，电容器C会被击穿
C．当单刀双掷开关与A连接，传感器R 所在处温度升高，A 的示数变大，A 的示数不变
2 1 2
D．其他条件不变，单刀双掷开关由A→B时，变压器的输出功率变为原来的0.5倍
5. 如图甲所示，理想变压器原线圈接入图乙所示的交变电压，副线圈电路中 R 为定值
0
电阻，R是滑动变阻器。原、副线圈的匝数之比为10：1，V 和V 是理想交流电压表，示数分
1 2
别用U 和U 表示；A 和A 是理想交流电流表，示数分别用I 和I 表示。则（ ）
1 2 1 2 1 2
A．t＝0.01s时，电压表V 的示数U 此时为零
1 1
B．滑片P向下滑动过程中，I U 的数值变大
1 1
C．滑片P向下滑动过程中，U 的数值变大
2
I
2
D．滑片P向下滑动过程中，R消耗的功率变大
6. 图为理想的可调式自耦变压器与负载连接电路，原线圈输入交流电的电压 u确定，闭
合电键S，电动机M开始工作，此后观察到灯泡L亮度变暗，则以下说法错误的是（ ）A．S闭合后电流表读数变大
B．S闭合后原线圈输入功率变大
C．S闭合副线圈输出电压没有变化
D．要让L灯达到原来亮度，P滑动头应向上移动
7. 如图所示，理想变压器的原、副线圈匝数比为 2：1，原线圈接在u＝U cos（ t+ ）
m
的交流电源上，副线圈接一定值电阻R 和滑动变阻器R，电流表、电压表均为理想交流ω电表φ。
0
当滑动变阻器R的滑片P由a端向b端缓慢滑动时，下列说法中正确的是（ ）
A．电流表A 、A 的示数之比为2：1
1 2
B．电压表V 的示数逐渐变大
1
C．电流表A 的示数逐渐变大
2
D．原线圈的输入功率可能减小
8. 风能是取之不尽、用之不竭的能源之一，尤其是在草原以及海上。如图甲所示，理想
变压器原线圈MN两端接在风力发电装置的AB两点，已知理想变压器原副线圈的匝数分别为
500匝和1000匝，在风力的作用下，风叶带动与其固定在一起的磁铁转动，转速与风速成正比。
某一风速时，变压器原线圈两端电压随时间变化的关系图像如图乙所示，则下列说法正确的是
（ ）
A．变压器原线圈两端电压的瞬时值表达式为u＝100sin100 t（V）

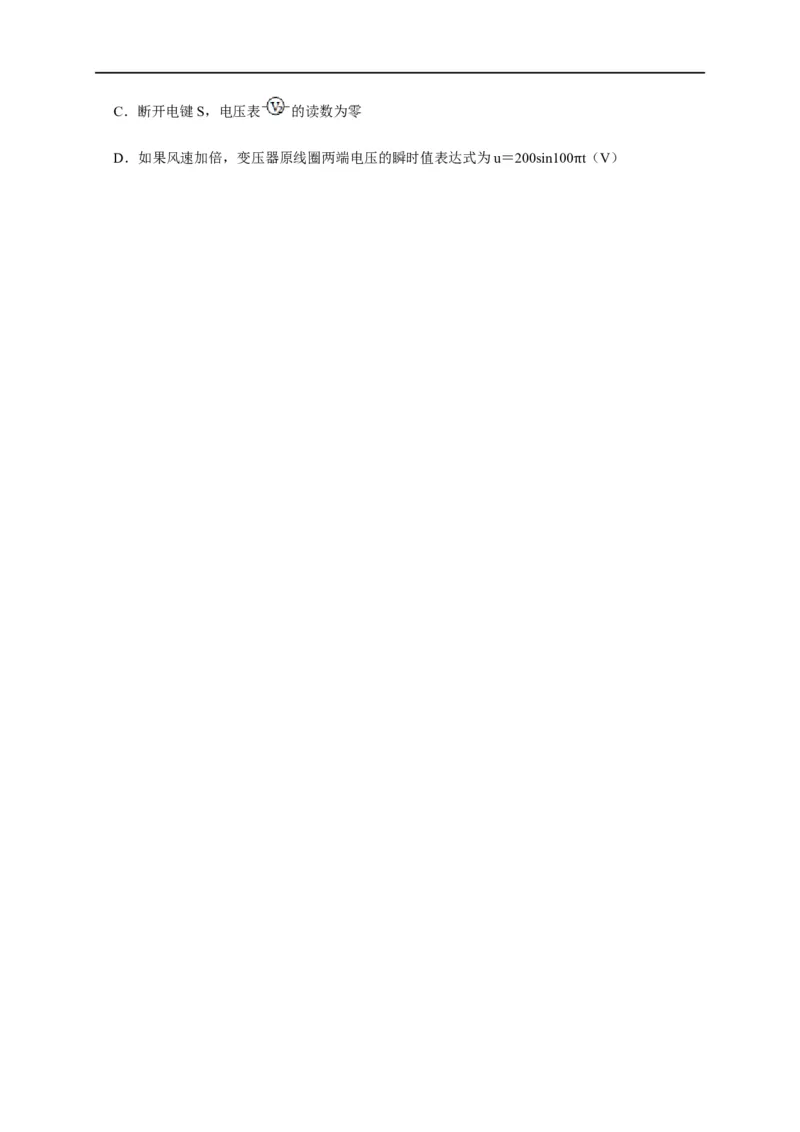

B．电压表 的读数为100V πC．断开电键S，电压表 的读数为零
D．如果风速加倍，变压器原线圈两端电压的瞬时值表达式为u＝200sin100 t（V）
π
