阶段性测试三
（试题分值：80分 测试时间：85分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用
橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷 选择题
一、选择题（本大题共10小题，1~7题每小题只有一个正确选项，每小题2分；8~10题为多项选择，每小
题每小题至少有两个正确选项，每小题3分，共23分）
1．（2024·内蒙古赤峰·中考真题）生活中，我们应有安全用电意识。下列做法符合安全用电要求的是（
）
A．导线绝缘皮破损后继续使用 B．有金属外壳的家用电器需要接地
C．电器起火时，未切断电路就泼水灭火 D．用湿手触摸电路开关
【答案】B
【详解】A．使用绝缘皮破损的导线，易引发触电事故，故A不符合题意；
B．有金属外壳的家用电器，其外壳一定要接地，当用电器外壳意外带电，电流会导入大地，防止造成触
电事故的发生，故B符合题意；
C．电器起火时，首先应切断电源，为防止触电，不能用水扑灭，故C不符合题意；
D．用湿手触摸电路开关，容易发生触电事故，故D不符合题意。
故选B。
2．（2024·四川自贡·中考真题）下列关于电的说法中正确的是（ ）
A．摩擦起电的实质是创造了电荷 B．电荷的移动形成电流
C．同种电荷相互排斥 D．负电荷定向移动的方向就是电流的方向
【答案】C
【详解】A．摩擦起电的实质是电子的转移，不是创造了电荷，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．同种电荷相互排斥，异种电荷相互吸引，故C正确；
D．把正电荷定向移动的方向规定为电流方向，负电荷定向移动的方向与电流方向相反，故D错误。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选C。
3．（2024·四川自贡·中考真题）下列关于能源和信息说法正确的是（ ）
A．现有的核电站都是利用核聚变释放能量来发电的
B．煤、石油、天然气等化石能源蕴藏量较大，属于可再生能源
C．手机是利用电磁波来传递信息的
D．我国的北斗卫星导航系统是利用超声波来传递信息的
【答案】C
【详解】A．现有的核电站都是利用核裂变释放能量来发电的，核聚变发电还在研究中，故A错误；
B．煤、石油、天然气等化石能源虽然蕴藏量较大，但用完后不能补充，属于不可再生能源，故B错误；
C．手机是通过发射和接受电磁波来传递信息的，故C正确；
D．我国的北斗卫星导航系统是利用电磁波来传递信息的，故D错误。
故选C。
4．（2024·四川自贡·中考真题）以下装置可以用来演示物理现象，则下列说法正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示电磁感应现象
C．图丙可用来演示磁场对电流的作用
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
【答案】A
【详解】A．甲图中导体ab在磁场中做切割磁感线运动时，电路中会产生感应电流，这种现象叫电磁感应，
故A正确；
B．图乙是奥斯特实验，说明电流周围存在磁场，故B错误；
C．图丙是探究电磁铁磁性强弱与线圈匝数的关系，故C错误；
D．图丁可以演示磁场对电流的作用，故D错误。
故选A。
5．小夏将n个“3V，0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），
通过分别调节滑动变阻器 和 ，使所有灯泡均正常发光。则甲、乙两电路中的总电流与总功率的关系正
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
确的是（ ）
A． B．
C． D．
【答案】B
【详解】所有的小灯泡规格相同，都正常发光，则每个灯泡的电流和功率都一样。图甲中小灯泡并联，根
据并联电路电流规律得电路的总电流为 ，电路的总功率为 ；图乙中小灯泡串联，根据串联
电路电流规律得电路的总电流为 ，电路的总功率为 。则甲、乙两电路中的总电流关系为
，总功率的关系是 。
故选B。
6．如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右移动，下列说法正确的
是（ ）
A．在甲图中，电压表V的示数变小，电流表A、A₂表示数均变大
1
B．在甲图中，电压表V的示数与电流表A₂示数比值变大
C．在乙图中，电流表A、电压表V₂的示数不变，电压表V 表示数变小
1
D．在乙图中，电压表V₂的示数与电流表A示数比值变小
【答案】C
【详解】AB．由图甲可知，两电阻并联，电流表A 测量R 的电流，电流表A 测量干路电流，电压表测量
1 1 2
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电源电压。将滑动变阻器的滑片P从中点向右移动，电源电压不变，电压表示数不变，R 变小，R 不变，
1 2
根据并联电路电阻规律可知，电路总电阻变小；由欧姆定律可知，干路电流变大，A 示数变大，则电压表
2
V的示数与电流表A₂示数比值变小，故AB错误；
CD．由图乙可知，两电阻串联，电压表V 测量R 滑片右侧部分及R 的电压，电压表V 测量R 两端的电
1 1 2 2 1
压。由于R、R 不变，由欧姆定律可知，电路电流不变，电流表示数不变，电压表V 示数不变；电压表
1 2 2
V 的示数与电流表A示数比值是R 的电阻，所以比值不变；将滑动变阻器的滑片P从中点向右移动，R 滑
2 1 1
片右侧部分电阻变小，所分电压变小，电压表V 示数变小，故C正确，D错误。
1
故选C。
7．【新考法】学科实践—设计电路
为了增强同学们学习物理的积极性，唐南九年级物理组组织同学们参加“一带一路——知识争霸赛”，比
赛中用到了抢答器，其原理是任意一位选手按下抢答键时显示屏亮灯，如图所示（红灯或绿灯）同时扬声
器发出声音。以下符合这一要求的电路是（ ）
A． B．
C． D．
【答案】B
【详解】A．如图，只闭合开关S 时，红灯和绿灯都亮，扬声器不发声，只闭合开关S 时，绿灯亮，扬声
1 2
器发声，故A不符合题意；
B．如图，只闭合开关S 时，红灯亮，扬声器发声；只闭合开关S 时，绿灯亮，扬声器发声，故B符合题
1 2
意；
C．如图，只闭合开关S 时，红灯亮，扬声器发声；只闭合开关S 时，绿灯亮，扬声器不发声，故C不符
1 2
合题意；
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．如图，只闭合开关S 时，两灯都不亮，扬声器不发声；只闭合开关S 时，绿灯亮，扬声器发声，故D
1 2
不符合题意。
故选B。
8．【新考法】与日常生活结合
如图，这是可自动注水储水池的装置原理图。电源电压一定，R为压敏电阻，其阻值随压力的变化而变化，
为定值电阻。闭合开关 ，当水位上升到一定高度时，触点分离，注水装置停止注水；当水位下降
到一定位置时，触点连接，注水装置开始注水。则（ ）
A．水位下降时，R的阻值会变大 B．水位下降时， 的电功率变大
C．水位上升时，电磁铁磁性变弱 D．水位上升时，通过 的电流变大
【答案】AD
【详解】AB．由图可知，控制电路中定值电阻R 与压敏电阻R和电磁铁串联。由“池中水位下降到一定
0
位置时，触点连接，注水装置自动开始注水”可知，此时衔铁被释放，动触点与静触点接触，电磁铁的磁
性减弱，则控制电路中的电流变小。由欧姆定律可知，此时电路中的总电阻变大，由串联电路的电阻特点
可知，电阻R 电阻不变，所以R的阻值变大。电阻R 电阻不变，电流变小，由 ，可知 的电功率
0 0
变小。
故B不符合题意，A符合题意；
CD．由“池中水位上升到一定高度时，触点分离，注水装置自动停止注水”可知，此时衔铁被吸引，动触
点与静触点分离，电磁铁的磁性增强，则控制电路中的电流变大，由串联电路的电流特点可知，通过R 的
0
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电流变大，故C不符合题意，D符合题意。
故选AD。
9．如图所示，闭合开关S，灯 、 都能正常发光，两只电表都有示数，工作一段时间后，灯 熄灭，
仍然发光，两只电表均无示数，则故障原因不可能的是（ ）
A．灯 断路 B．灯 短路 C．电流表断路 D．电压表断路
【答案】ABD
【详解】由电路图可知，两灯泡并联，电压表测电源电压，电流表测L 支路的电流。
2
A．若灯 断路，因并联电路各支路互不影响，则电流表无示数，电压表测电源电压，有示数，L 正常发
1
光，所以不可能是L 断路，故A符合题意；
2
B．如果L 短路，整个电路短路，灯泡都不能发光，所以不可能是L 短路，故B符合题意；
2 2
C．若电流表断路，则电流表无示数，L 不发光；电压表无示数，灯泡L 不受影响仍然发光，故C不符合
1 2
题意；
D．若电压表断路，则电压表无示数，L、L 均正常发光，电流表有示数，因此不可能是电压表断路，故
1 2
D符合题意。
故选ABD。
10．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电
阻的U-I关系图象如图所示。则下列判断正确的是（ ）
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电路消耗的最大总功率是3.6W
B．滑动变阻器R 的阻值变化范围为0~20Ω
2
C．电压表V 示数随电流变化的图线对应的是图线甲
2
D．定值电阻R 通电1分钟放出的热量是24J
1
【答案】ABC
【详解】如图所示，定值电阻与滑动变阻器串联，电压表V 测R 两端电压，电压表V 测滑动变阻器两端
1 1 2
电压，电流表测电流.根据串联电路电压规律，电压表V 电压表V 示数之和为电源电压，则当电路电流为
1 2
0.2A时，电源电压为
A．当电路中电流最大时，为0.6A，此时电路消耗的功率最大，最大总功率是
故A正确；
B．图乙为R 的图像，R 阻值为
1 1
图甲为滑动变阻器图像，根据串联分压，R 的阻值最小时，电压表V 示数最小为0，则 ；R 的阻值
2 2 2
最大时，电压表V 示数最大为4V，此时电流为0.2A，则
2
故B正确；
C．定值电阻U-I图像为过圆点的直线，故乙为定值电阻图象，即电压表V 测定值两端电压，对应图象乙；
1
电压表V 测滑动变阻器两端电压，对应图象甲，故C正确；
2
D．定值电阻R 通电1分钟，只知道电阻值与通电时间，根据焦耳定律，缺乏电流或电压值，无法计算得
1
出R 产生的热量，故D错误。
1
故选ABC。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
第Ⅱ卷 非选择题
二、填空题（本大题共8小题，每空1分，共20分）
11．（2024·黑龙江绥化·中考真题）我们使用的手机利用 传递信息；核电站利用核
（选填“裂变”或“聚变”）释放的核能发电。
【答案】 电磁波 裂变
【详解】[1]手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息。
[2]核电站是利用可人为加以控制的核裂变释放的核能来进行发电的。
12．（2024·重庆·中考真题）用相同织物分别摩擦两个相同气球，用其中一个气球靠近碎纸屑，发现碎纸
屑被吸引起来，如图所示，说明摩擦可以使气球带上 ；然后将两个气球靠近，发现它们会相互
。
【答案】 电 排斥
【详解】[1][2] 用相同织物分别摩擦两个相同气球，发生摩擦起电现象，气球会变成带电体，能够吸引轻
小物体，所以用其中一个气球靠近碎纸屑，发现碎纸屑被吸引起来；两个气球因带同种电荷相互排斥。
13．（2024·江苏盐城·中考真题）芯片体积小，元件密集。当芯片中有电流通过时，由于芯片元件有
，不可避免地会产生热量，这种现象称为电流的 效应。为了不影响芯片的性能，通常让散热部件与
芯片紧密结合，来降低芯片的温度，这是通过 的方式改变芯片内能。
【答案】 电阻 热 热传递
【详解】[1][2]由于芯片原件有电阻，电流通过导体时，导体发热是电能转化为内能，这种现象叫电流的热
效应。
[3]散热部件与芯片紧密接触，热量通过热传递的方式传递给散热部件，从而起到降温作用。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
14．【新考法】跨学科融合
体脂率是指人体内脂肪的质量占人体总质量的百分比。体脂秤通过测量人体的电阻并结合人体的身高、体
重、年龄等因素，经综合分析得出人的体脂率。人运动时，存储在脂肪中的能量的一部分转化为人体的
（填“内能”或“化学能”），导致人体温度升高。若加在小明两手之间的电压为5V，通过的电流为
2.5mA，则小明两手之间的电阻为 。肌肉比脂肪更容易导电，若人的体脂率下降，体重不变，
人体的电阻会 （填“增大”或“减小”）。
【答案】 内能 2000 减小
【详解】[1]人运动时，人体温度升高，此时脂肪的能量为化学能，转化为人体的内能。
[2]根据欧姆定律，得到两手之间电阻为
[3]在体脂率下降、体重不变的情况下，脂肪变少、肌肉变多，肌肉导电性比脂肪好，故整体导电性变好，
电阻变小。
15．如图所示，电源电压恒定，开关 闭合。当 闭合，甲、乙两表为电压表时，两表示数之比
，则电阻 、 电阻之比为 ；当 断开，甲、乙两表为电流表时，两表示数之比
。
【答案】
【详解】[1]当S 闭合，甲、乙两表为电压表时，R与R串联，甲电压表测电源电压U，乙电压表测R两端
2 1 2 2
的电压U。
2
已知U ∶U =3∶1，即U∶U=3∶1，设U=U，则U=3U。根据串联电路电压规律U=U+U，可得R两端的
甲 乙 2 2 0 0 1 2 1
电压
因为串联电路中电流处处相等，即I=I，根据 可得 ，电阻 、 电阻之比
1 2
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
[2]当S断开，甲、乙两表为电流表时，R与R并联，甲电流表测R的电流I，乙电流表测干路电流I。并
2 1 2 2 2
联电路各支路两端电压相等，都等于电源电压U，由 可得， ， 。已知 ，设
R=2R，R=R，则 ， 。根据并联电路电流规律I=I+I，所以
1 2 1 2
两表示数之比
16．如图甲所示为某种跳绳自动计数器的简化原理图。跳绳时，每当绳子挡住了射向 的红外线时， 的
电阻会变大，自动计数器会计数一次。信号处理系统相当于一个电压表，能记录AB间每一时刻的电压，
若已知电源电压为10V并且保持不变， 为定值电阻，某一段时间AB间的电压随时间变化的图像如图乙
所示。请问：
(1)AB两端电压为 V时，计数器会计数一次；
(2)绳子没有挡住射向 的红外线时和挡住射向 的红外线时电路中电流之比为 。
【答案】(1)2
(2)3∶1
【详解】（1）由甲图电路知，R 与R 串联，AB间电压为R 两端电压；当射向R 的红外线被挡时，R 阻
1 2 2 1 1
值变大，电路的总电阻变大，根据 可知，在电源电压不变的情况下，电路的电流变小，R 的阻值不
2
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
变，由 可知，R 两端的电压会减小，由图像知，此时 ，即AB间电压为2V时计数一次。
2
（2）当射向R 的红外线没有被挡时，AB间电压为 ，当射向R 的红外线被挡时， ，R 阻
1 1 2
值不变，根据 可知，此时通过R 的电流与R 两端的电压成正比，即
2 2
17．（2024·四川泸州·中考真题）小华家电茶炉的加热电阻为60.5Ω，家用电能表的信息如图所示，只将电
茶炉接入220V的家庭电路中正常工作10min，电能表指示灯应闪烁 次，刚好将电茶炉内1kg的水
从20℃加热至100℃，水吸收的热量为 J，电茶炉烧水的效率为 。[
]
【答案】 160
【详解】[1]电茶炉接入220V的家庭电路中正常工作10min，消耗的电能为
电能表指示灯应闪烁的次数为
[2]水吸收的热量为
[3]电茶炉烧水的效率为
18．图甲是小灯泡L和电阻R的电流随电压变化图像，如果将它们串联在电路中，通过它们的电流是0.2A
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
时，此电路电源电压是 V；若将它们按图乙所示接入另一电路中，只闭合开关S，小灯泡的实际
功率为1.8W：再闭合开关 ，电流表示数变化了 A，此时，整个电路的电功率为 W。
【答案】 2.5 0.3 2.7
【详解】[1]串联电路中电流处处相等，由图甲可知，当电路中电流为0.2A时，灯泡两端电压为0.5V，R
两端电压为2V，由串联电路电压特点可知，电源电压为
[2]由图乙得，只闭合开关S，小灯泡独自工作，小灯泡的实际功率为1.8W，由图甲得，当灯泡电压为3V
时，电流为0.6A，此时灯泡的功率正好为1.8W，说明电源电压为3V。再闭合开关S，电阻R与灯泡L并
1
联，电阻R的电压与灯泡L电压相等，为3V，由图甲得，此时电阻R的电流为0.3A，即再闭合开关S，
1
电流表示数增大了0.3A。
[3]电路中的总电流为
整个电路的电功率为
三、实验题（本大题共4小题，每空1分，共22分）
19．（2024·湖南长沙·中考真题）为了探究什么情况下磁可以生电，小明按图示将AB棒放在蹄形磁体的磁
场中，用导线将AB棒的两端跟灵敏电流计连接。
（1）实验室备有铜棒、橡胶棒和玻璃棒，小明应选用 作为本实验中的AB棒；
（2）实验中记录了AB棒运动情况与灵敏电流计指针偏转情况如下表所示；
序 AB棒运动情 灵敏电流计指针偏转情
号 况 况
1 不动 不偏转
2 向上运动 不偏转
3 向下运动 不偏转
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4 向左运动 向右偏转
5 向右运动 向左偏转
①分析可得：闭合电路的一部分导体在磁场中做 运动时，导体中就产生感应电流；
②灵敏电流计指针偏转的方向可以反映电路中的电流方向。根据序号为 的两次实验现象可以提出问
题：感应电流的方向是否与导体运动的方向有关？
【答案】 铜棒 切割磁感线 4、5
【详解】（1）[1]电路中要形成电流，则须保持通路，所以应选择导体作为AB棒，而铜棒是导体，橡胶棒
和玻璃棒是绝缘体，故小明应选择铜棒作为本实验中的AB棒。
（2）①[2]由表中现象可知，当导体棒左右运动切割磁感线时，电路中会产生感应电流，这就是电磁感应
现象。
②[3]4、5两次实验导体棒的运动方向相反，结果灵敏电流计的指针偏转方向相反，说明电流的方向相反；
故根据序号4、5的两次实验现象可以提出问题：感应电流的方向是否与导体运动的方向有关？
20．物理学习小组的同学们在复习电学实验。
(1)图甲是他们设计的做“探究并联电路中电流规律”的实验电路图。实验时需要测量A、B、C三处的电
流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流；
他们在某次测量时，闭合开关后，发现电流表指针如图丙所示，产生该现象的原因是 。
(2)他们又设计了图丁所示电路要探究“串联电路中电压的规律”。他们分别测得AB、BC、AC间的电压，
为了得到更普遍的规律，接下来应 ；实验过程中，他们发现，闭合开关后， 较亮， 较暗，于是
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
认为“电流从电源的正极出发，依次经过 、 ，电流逐渐减小，所以 较亮”。不增加实验器材，想
证明他们的想法是否正确，可进行的实验操作是 。
(3)他们又利用图丁电路继续“探究电功率与电压的关系”。他们收集到 两端电压大于 两端电压，且
比 亮，由此可以得出的实验结论是 。
【答案】(1) C 电流表正负接线柱接反了
(2) 换用规格不同的灯泡多次实验 见解析
(3)通过用电器的电流相同时，用电器两端电压越大电功率越大
【详解】（1）[1]图乙中电流表串联在干路上，测量总电流，即测量图甲中C处电流。
[2]闭合开关后，电流表指针向0刻度线左侧偏转，说明电流从电流表负接线柱流入电流表，即电流表正负
接线柱接反了。
（2）[1]为了使得出的结论具有普遍性，应更换不同规格的灯泡多做几次实验。
[2]将电源正负极或者两个小灯的位置对调，此时电流先流过L，之后比较两个小灯的亮暗程度，根据现象
2
判断该想法是否正确。
（3）L1比较亮，说明此灯实际功率大。且两灯串联，通过电流相等。因此结论是：在电流相等时，电压
大的用电器电功率大。
21．（2024·江苏扬州·中考真题）在“探究通过导体的电流与电阻的关系”实验中，电路图如图1所示。
（1）小明在实验前发现还缺少一个实验器材，请将所缺器材的电路元件符号正确连入图1所示的电路中
。实验时，先将电阻箱的阻值调为5Ω，然后将滑片P调至 （填“A”或“B”）端，闭合开关，
再调节滑片P至某一位置，电流表示数如图2所示，读数为 A。断开开关，将电阻箱的阻值调
为10Ω，再闭合开关， （填“能”或“不能”）立即记录电流表的示数；
（2）小华在实验过程中保持滑片P位置不变，多次改变电阻箱的阻值R，读出电流表的示数I，将多组数
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
据描点，画出 图像，如图3所示。根据小华的实验数据， （填“能”或“不能”）得出
导体中的电流与电阻成反比的结论；
（3）小明发现利用小华所画 图像可以测量未知电阻阻值，在小华的实验电路中，保持滑片P位置不
变，将未知电阻元件替换电阻箱接入电路，闭合开关，电流表示数为0.32A，该元件的电阻为
Ω。若不慎将滑片P向右移动了少许，则电阻测量值 真实值。（填“大于”、“小于”或“等
于”）
【答案】 B 0.48 不能 不能 9 大于
【详解】（1）[1]探究通过导体的电流与电阻的关系，需要控制定值电阻两端电压不变，所以缺少的器材
为电压表，需要把电压表并联在定值电阻两端，如下图：
[2]闭合开关前，滑动变阻器的滑片要放在阻值最大的位置，由图1可知为B端。
[3]由图2可知，电流表选用小量程，分度值为0.02A，则电流表示数为0.48A。
[4]断开开关，将电阻箱的阻值调为10Ω，再闭合开关，根据串联分压的规律，可知定值电阻两端电压发生
改变，因为需要控制电阻两端电压不变，所以需要移动滑动变阻器保证定值电阻两端电压不变，故不能立
即记录电流表的示数。
（2）[5]小华在实验过程中保持滑片P位置不变，多次改变电阻箱的阻值R，当电阻箱的阻值发生改变时，
根据串联分压规律，可知电阻箱两端的电压也发生改变，所以实验中没有控制定值电阻两端电压相等，故
根据小华的实验数据，不能得出导体中的电流与电阻成反比的结论。
[6]由图3可知，当电路中电流为0.32A时，对应的电阻的阻值为9Ω。
[7]若不慎将滑片P向右移动了少许，滑动变阻器接入电阻阻值变大，电路总电阻变大，根据 可知电
路中电流变小，由图3可知，电路中电流越小，对应的电阻值越大，所以测量值大于真实值。
22．小明和小亮在“测量小灯泡的额定功率”的实验中，选用的待测小灯泡L 的额定电压为2.5V，电源电
1
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
压为3V。
(1)小明迅速地连接好电路，如图甲所示，小亮检查后发现有一根导线连接错误，请在图甲中错误的导线上
画“×”，并用笔画线代替导线补上一条正确的导线 ；
(2)改正错误后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L 的
1
额定功率为 W；
(3)小明和小亮将实验数据记录在下表中，老师发现表格中第 次数据是编造的，判断的理由是
；
实验次数 电压U/V 电流I/A 电功率P/W 灯泡发光情况
1 2.0 0.26 0.52 较暗
2 2.5 正常发光
3 3.0 0.50 1.50 较亮
(4)小红所在的小组想要测量另一只额定电压为U 的小灯泡 的额定功率，但是电压表损坏，于是增加了
额
一个阻值为 的定值电阻和两个开关，设计了如图丙所示的电路。
①断开 ，闭合 、 ，调节滑动变阻器滑片P，使得电流表示数为 ，此时灯泡正常发光；
② ，断开开关 ，闭合开关 、 ，记下电流表的读数为 ；
③根据题意可知，小灯泡L 额定功率的表达式P = （用字母U 、 、 表示）.
2 额 额
【答案】(1)
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

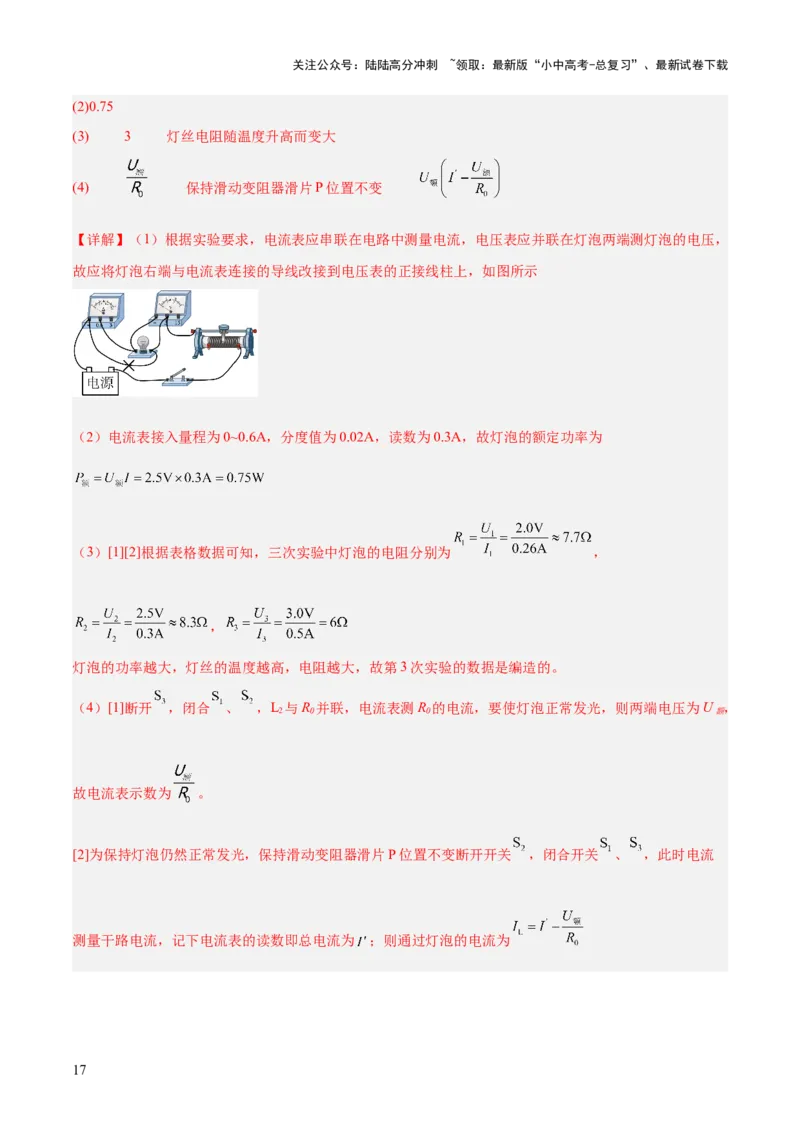

(2)0.75
(3) 3 灯丝电阻随温度升高而变大
(4) 保持滑动变阻器滑片P位置不变
【详解】（1）根据实验要求，电流表应串联在电路中测量电流，电压表应并联在灯泡两端测灯泡的电压，
故应将灯泡右端与电流表连接的导线改接到电压表的正接线柱上，如图所示
（2）电流表接入量程为0~0.6A，分度值为0.02A，读数为0.3A，故灯泡的额定功率为
（3）[1][2]根据表格数据可知，三次实验中灯泡的电阻分别为 ，
，
灯泡的功率越大，灯丝的温度越高，电阻越大，故第3次实验的数据是编造的。
（4）[1]断开 ，闭合 、 ，L 与R 并联，电流表测R 的电流，要使灯泡正常发光，则两端电压为U ，
2 0 0 额
故电流表示数为 。
[2]为保持灯泡仍然正常发光，保持滑动变阻器滑片P位置不变断开开关 ，闭合开关 、 ，此时电流
测量干路电流，记下电流表的读数即总电流为 ；则通过灯泡的电流为
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
[3]小灯泡L 额定功率的表达式
2
五、计算题（本大题共2小题，共15分）
23．（7分）（2024·广东·中考真题）某消毒柜具有高温消毒和紫外线杀菌功能，其简化电路如图所示。发
热电阻 ，紫外灯L规格为“220V 50W”。闭合开关 和 ，消毒柜正常工作，求：
（1）通过R的电流；
（2）R的电功率；
（3）L工作100s消耗的电能。
【答案】（1）2A；（2）440W；（3）5000J
【详解】解：（1）由题意可得，灯泡L和电阻R并联在电路中，消毒柜正常工作，所以电路中的电源电
压为220V，通过R的电流
（2）R的电功率为
（3）紫外灯L两端的电压为220V，正好处于额定电压工作状态，工作100s消耗的电能
答：（1）通过R的电流为2A；
（2）R的电功率为440W；
（3）灯泡L工作100s消耗的电能5000J。
24．（8分）（2024·四川泸州·中考真题）一辆新能源电动汽车具有车速提醒功能，当车速过快时，提醒驾
驶员需要减速。如图甲所示为该车提醒功能的简化电路图，电源电压为12V，定值电阻R为10Ω， 为阻
值随车速变化的电阻，其阻值随车速变化的关系图像如图乙所示。当车速达到120km/h时，观察到电压表
示数为10V，且报警铃声响起。该车驶入某高速服务区充电，充电后电桩显示屏的信息为：充电电压
360V，时间30min，单价1.2元/度，费用43.2元。求：
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）本次充电的电流；
（2）当车速减为零时，电压表的示数；
（3）当电压表的示数为9V时，此车的速度。
【答案】（1）200A；（2）6V；（3）60km/h
【详解】解：（1）根据题意知道，充电30min，消耗电能
由 知道，本次充电的电流
（2）由图乙知道，当车速减为零时， 为阻值是10Ω，由串联分压原理知道
解得电压表的示数
（3）当车速为120km/h时，电压表示数为10V，此时 为阻值
当电压表示数为9V时，定值电阻R的电压为
U =U -U′ =12V-9V=3V
R 电 V
电路中电流
此时R 的阻值
V
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
由图乙一次函数图像可知，R 的阻值每增加10Ω，车速增加30km/h，故此时车速60km/h。
V
答：（1）本次充电的电流200A；
（2）当车速减为零时，电压表的示数6V；
（3）当电压表的示数为9V时，此车的速度60km/h。
20
