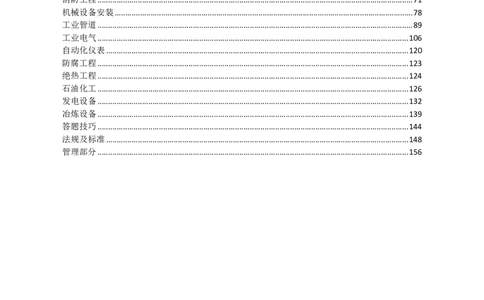

目录
导学...............................................................................................................................................................2
材料、设备、测量.......................................................................................................................................3
起重技术.......................................................................................................................................................8
焊接技术.....................................................................................................................................................18
建筑给水排水与供暖.................................................................................................................................23
建筑电气.....................................................................................................................................................30
通风空调.....................................................................................................................................................44
智能化.........................................................................................................................................................61
电梯工程.....................................................................................................................................................66
消防工程.....................................................................................................................................................71
机械设备安装.............................................................................................................................................78
工业管道.....................................................................................................................................................89
工业电气...................................................................................................................................................106
自动化仪表...............................................................................................................................................120
防腐工程...................................................................................................................................................123
绝热工程...................................................................................................................................................124
石油化工...................................................................................................................................................126
发电设备...................................................................................................................................................132
冶炼设备...................................................................................................................................................139
答题技巧...................................................................................................................................................144
法规及标准...............................................................................................................................................148
管理部分...................................................................................................................................................156
1第1篇 机电工程技术 建造师小超人
导学
一、课程模块
1.教材知识点，易考查案例的地方，我们会用图形，或者题目，来进行讲解，达到知识与题目结
合，攻克案例。
细节：技术部分以案例+知识点的形式。管理部分以案例几百问为主，灵活考察的地方，配套案例。
2.黄金案例。
3.答题技巧
4.模拟卷套。

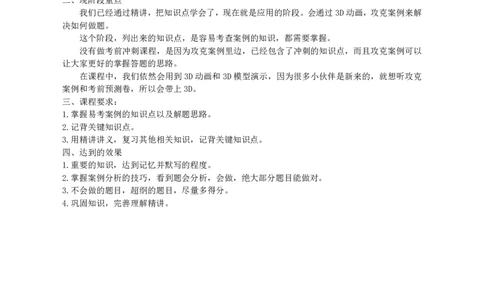

二、现阶段重点
我们已经通过精讲，把知识点学会了，现在就是应用的阶段。会通过3D动画，攻克案例来解
决如何做题。
这个阶段，列出来的知识点，是容易考查案例的知识，都需要掌握。
没有做考前冲刺课程，是因为攻克案例里边，已经包含了冲刺的知识点，而且攻克案例可以
让大家更好的掌握答题的思路。
在课程中，我们依然会用到3D动画和3D模型演示，因为很多小伙伴是新来的，就想听攻克
案例和考前预测卷，所以会带上3D。
三、课程要求：
1.掌握易考案例的知识点以及解题思路。
2.记背关键知识点。
3.用精讲讲义，复习其他相关知识，记背关键知识点。
四、达到的效果
1.重要的知识，达到记忆并默写的程度。
2.掌握案例分析的技巧，看到题会分析，会做，绝大部分题目能做对。
3.不会做的题目，超纲的题目，尽量多得分。
4.巩固知识，完善理解精讲。
2第1篇 机电工程技术 建造师小超人
材料、设备、测量

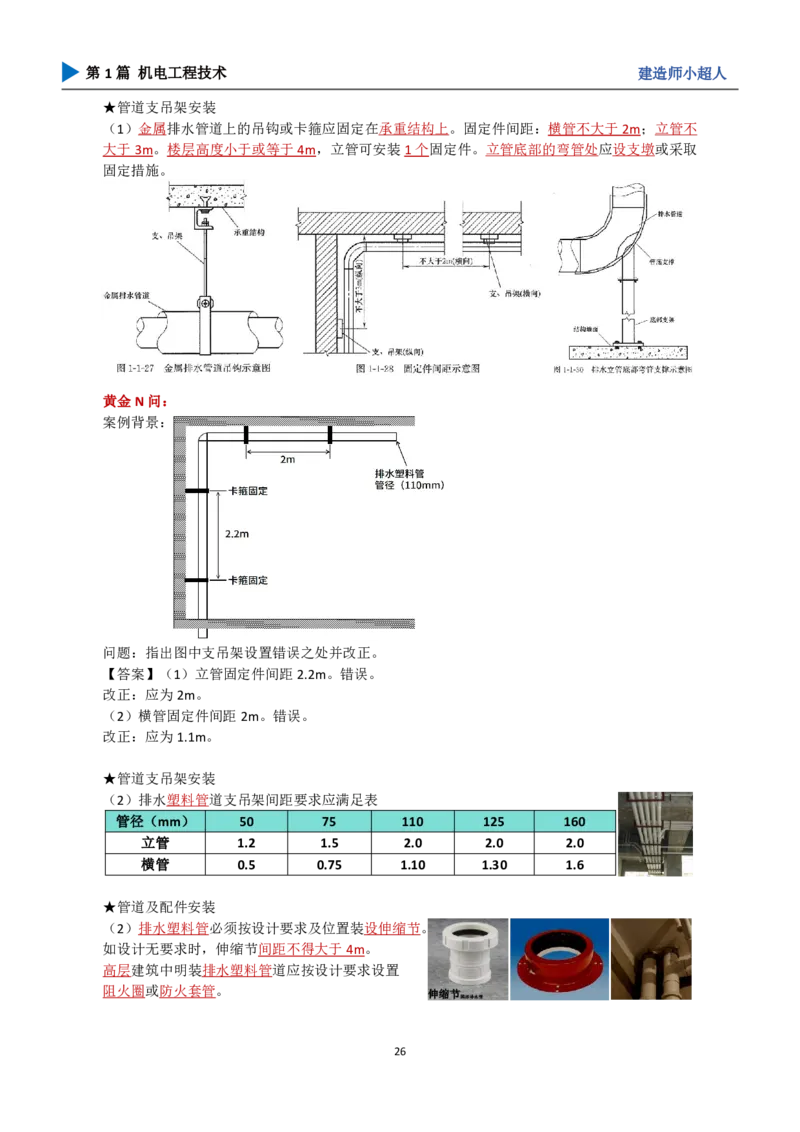

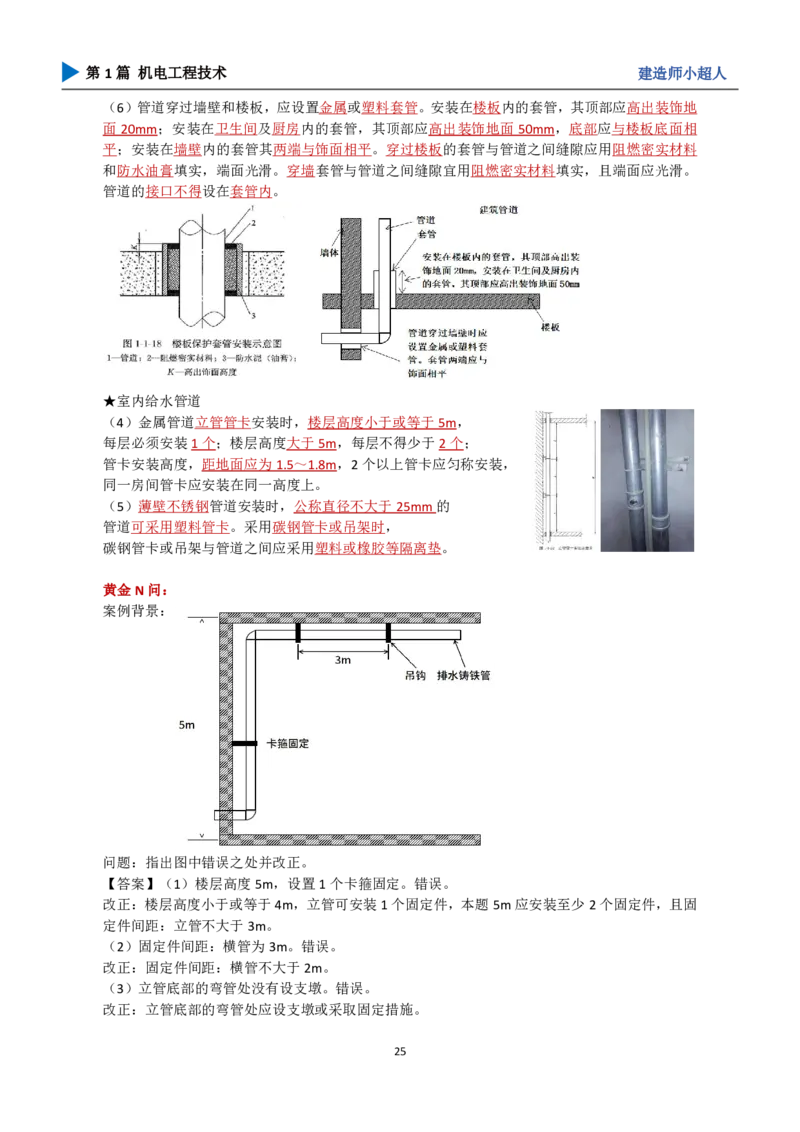

黄金N问：
案例背景：

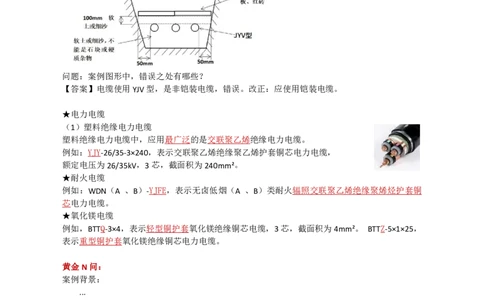

直埋电缆...
问题：案例图形中，错误之处有哪些？
【答案】电缆使用YJV型，是非铠装电缆，错误。改正：应使用铠装电缆。
★电力电缆
（1）塑料绝缘电力电缆
塑料绝缘电力电缆中，应用最广泛的是交联聚乙烯绝缘电力电缆。
例如：YJY-26/35-3×240，表示交联聚乙烯绝缘聚乙烯护套铜芯电力电缆，
额定电压为26/35kV，3芯，截面积为240mm²。
★耐火电缆
例如：WDN（A 、B）-YJFE，表示无卤低烟（A 、B）类耐火辐照交联聚乙烯绝缘聚烯烃护套铜
芯电力电缆。
★氧化镁电缆
例如，BTTQ-3×4，表示轻型铜护套氧化镁绝缘铜芯电缆，3芯，截面积为4mm²。 BTTZ-5×1×25，
表示重型铜护套氧化镁绝缘铜芯电力电缆。
黄金N问：
案例背景：
...
某安装公司承接一高层建筑的建筑电气工程，进行母线槽安装前，发现图纸上，用于垂直敷
设的母线槽，选用了空气型母线槽，于是找监理工程师提出设计变更。
问题：施工单位的做法是否正确，为什么？
【答案】正确，理由：因存在烟囱效应，空气型母线槽不能用于垂直安装。
3第1篇 机电工程技术 建造师小超人
★母线槽
空气型 母线之间接头用铜片软接过渡，接头之间体积过大，空气型母线
母线槽 槽不能用于垂直安装，因存在烟囱效应
紧密型 优点：具有体积小、结构紧凑、运行可靠、传输电流大、便于分
母线槽 接馈电、维护方便等优点。
母 缺点：母线的相间气隙小，母线通过大电流时，产生较大的电动
线 力，使磁振荡频率形成叠加状态，可能产生较大的噪声。防潮性
槽 能较差，受潮，造成相间绝缘电阻下降。
的 高强度 高强度母线槽外壳做成瓦沟形式，使母线槽机械强度增加，解决
类 母线槽 了大跨度安装无法支撑吊装的问题。
型 优点：线间有一定的空隙，使导线的温升下降，提高了过载能力，
及 并减少了磁振荡噪声。
应 缺点：但它产生的杂散电流及感抗要比紧密式母线槽大得多，因
用 此在同规格比较时，它的导电排截面必须比紧密式母线槽大

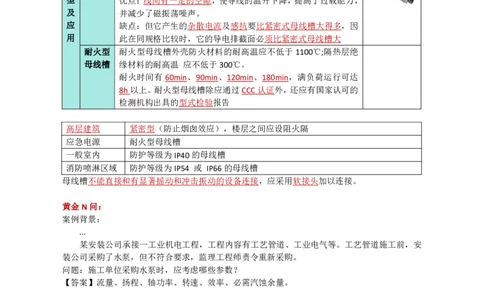

耐火型 耐火型母线槽外壳防火材料的耐高温应不低于1100℃;隔热层绝
母线槽 缘材料的耐高温 应不低于300℃。
耐火时间有60min、90min、120min、180min，满负荷运行可达
8h以上。耐火型母线槽除应通过CCC认证外，还应有国家认可的
检测机构出具的型式检验报告
高层建筑 紧密型（防止烟囱效应），楼层之间应设阻火隔
应急电源 耐火型母线槽
一般室内 防护等级为IP40的母线槽
消防喷淋区域 防护等级为IP54 或 IP66的母线槽
母线槽不能直接和有显著摇动和冲击振动的设备连接，应采用软接头加以连接。
黄金N问：
案例背景：
...
某安装公司承接一工业机电工程，工程内容有工艺管道、工业电气等。工艺管道施工前，安
装公司采购了水泵，但不符合要求，监理工程师责令重新采购。
问题：施工单位采购水泵时，应考虑哪些参数？
【答案】流量、扬程、轴功率、转速、效率、必需汽蚀余量。
★泵、风机、压缩机参数总结
性 能 泵 流量、扬程、轴功率、转速、效率、必需汽蚀余量。
参数 风机 流量、压力、功率、效率、转速，噪声、振动
压缩机 容积、流量、吸气压力、排气压力、工作效率、输入功率、输出功率、性能
系数
（泵：杨柳转二绿；风机：小刘躁动压主公；压缩机：洗牌留笑容+输入输出性能）
4第1篇 机电工程技术 建造师小超人
黄金N问：写出锅炉的主要参数
【答案】锅炉的主要性能参数有：蒸发量、压力、温度、锅炉受热面蒸发率、锅炉受热面发热率、
锅炉热效率。
（口诀：蒸鸭肚，锅锅锅）
例如：锅炉受热面蒸发率或发热率是反映锅炉工作强度的指标，
其数值越大，表示传热效果越好。
黄金N问：写出汽轮机的主要性能参数
【答案】汽轮机的性能参数有：
功率、主汽压力、主汽温度、进气量、
排气压力、汽耗、转速等 。
（口诀：公主骑猪转，净排气）
黄金N问：写出汽轮发电机的性能参数。
【答案】汽轮发电机的性能参数有额定容量、额定转速、极数、额定频率、功率因数、额定电流、
效率、励磁电压、励磁电流、绕组接法等。
黄金N问：风力发电机组最重要的性能参数有哪些？
【答案】风力发电机组的性能参数很多，其中额定功率和叶轮直径是风力发电机组最重要的参数。
黄金N问：光伏发电系统的主要性能参数是什么？
【答案】光伏发电厂发电功率（kW）。
黄金N问：
案例背景：
...
某安装公司承接一工供配电工程，工程内容有变压器安装、供电线路敷设等，变压器由建设
单位采购。变压器进场时，施工单位发现变压器参数不符合设计要求。
问题：本案例中，变压器主要参数有哪些？
【答案】额定容量、工作频率、额定电压、电压比、效率、空载 电流、空载损耗。
★变压器的主要技术参数
变压器的主要技术参数有额定容量、工作频率、额定电压、
电压比、效率、空载电流、空载损耗等。
（口诀：2鹅，2驴，2空，电压比）
黄金N问：
案例背景：
5第1篇 机电工程技术 建造师小超人
问题：根据图 2 计算 A 相电流。
【答案】100/5*1=20A。
★互感器
（1）互感器类型：分为电压互感器和电流互感器。
（2）互感器性能特点：将高电压、大电流变换成低电压、小电流；与测量仪表配合，可以测量电
压、电流、电能。
黄金N问：
案例背景：
某安装公司承接一菜籽油加工厂工程，工程内容有储罐安装，球罐安装，钢结构安装等。进
行钢结构安装时，安装公司严格测量技术，得到监理和建设单位的好评。进行储罐安装时，采用
倒装法，施工单位也精准控制储罐提升时的水平度。
问题：本案例中，用到的测量仪器有哪些，各用于工程的哪些部位？
【答案】（1）测量仪器有：水准仪、经纬仪、检定钢尺、激光平面仪。
（2）水准仪用在控制钢结构大梁水平度，高程；储罐倒装法高程控制。
经纬仪用于钢结构立柱的垂直度控制。
检定钢尺配合弹簧秤，用于钢结构对角线误差控制。
激光平面仪用于倒装法施工时罐体提升时的水平控制。
★全站仪的应用：1.水平角测量；2.距离（斜距、平距、高差）测量；
3.坐标测量；4.水平距离测量
☆水准仪的应用：1.高程；2.标高；3.沉降
☆经纬仪的应用：角度（水平角、竖直角），建立平面控制网，垂直度
★激光测量仪器
激光测量仪器 用途
的分类
①激光准直仪 主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架
和激光指向仪 安装过程中同心度的测量控制。如水泥回转窑同心度的找正测量。
②激光垂准仪 激光垂准仪又称为激光铅垂仪，是一种专用的铅直定位仪器。激光垂准仪主要用
于高层建筑、烟囱、电梯等施工过程中平面控制点的竖向引测和垂直度的测量。
③激光经纬仪 施工及设备安装中的定线、定位和已知角度的测设
④激光水准仪 具有普通水准仪的功能外，尚可作准直导向之用
⑤激光平面仪 用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注
及抄平工作。在机电工程可用于大型储罐倒装法施工时罐体提升时的水平控制。
黄金N问：
案例背景：
...
某安装公司承接一工业机电安装工程，工程内容有架空线路，管道工程，设备安装等。
进行埋地管道施工前，安装公司进行管道中线的测量，确定了管道的主点。进行埋地管道回
填前，安装公司测出了管线管底标高，就进行回填，被监理工程师制止。
该工程某车间内，有一条连续生产设备，安装公司采用简单标高基准点，对设备进行标高控
制，被监理制止。
6第1篇 机电工程技术 建造师小超人
进行架空线路施工前，安装公司编制了施工方案，如下：
（1）根据起止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩；
（2）中心桩测定后，一般采用十字线法或解析法进行控制
（3）采用钢尺量距时，其丈量长度不宜大于100m，同时，不宜小于20m。
（3）在大跨越档距之间，通常采用电磁波测距法或水准仪测量。
问题：1.管道主点有哪些？埋地管道回填，为什么被监理工程师制止？
2.进行连续生产设备安装时，为什么被监理工程师制止
3.架空线路的施工方案，有哪些不妥之处？
【答案】1.（1）管道主点有：起点、终点及转折点。
（2）埋地管道回填前，安装公司测出了管线管底标高，是不正确的。
理由：地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶标高。
2.对于连续生产设备，安装公司采用简单标高基准点，对设备进行标高控制，是错误的。
改正：预埋标高基准点主要用于连续生产线上的设备在安装时使用。
3.不妥之处：
（1）中心桩测定后，一般采用十字线法或解析法进行控制
（2）采用钢尺量距时，其丈量长度不宜大于100m，同时，不宜小于20m。
（3）在大跨越档距之间，通常采用电磁波测距法或水准仪测量。
改正：
（1）中心桩测定后，一般采用十字线法或平行基线法进行控制
（2）采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。
（3）在大跨越档距之间，通常采用电磁波测距法或解析法测量。
★简单的标高基准点一般作为独立设备安装的基准点；
预埋标高基准点主要用于连续生产线上的设备在安装时使用。
★连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。
★管线中心定位的测量方法
管线的起点、终点及转折点称为管道的主点。
★地下管线工程测量
地下管线工程测量必须在回填前进行，要测量出管线的起止点、
窨井的坐标和管顶标高，再根据测量资料绘制竣工平面图和纵断面图。
★长距离输电线路钢塔架（铁塔）基础施工的测量
（1）长距离输电线路定位并经检查后，可根据起止点和转折点及沿途障碍物的实际情况，测设钢
塔架基础中心桩。中心桩测定后， 一般采用十字线法或平行基线法进行控制
（2）当采用钢尺量距时，其丈量长度不宜大于80m, 同时，不宜小于20m。
（3）考虑架空送电线路钢塔之间的弧垂，综合误差不应超过确定的裕度值，一段架空送电线路，
其测量视距长度，不宜超过400m。
（4）大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。
7第1篇 机电工程技术 建造师小超人
起重技术
黄金N问：简述起重机选用的基本参数。
【答案】吊装载荷、额定起重量、最大幅度、
最大起升高度等，
这些参数是制定吊装技术方案的重要依据。
（口诀：大鹅告状）
黄金N问：
案例背景：
钢结构屋架为桁架结构，跨度30m，上弦为弧线形，下弦为水平线，下弦安装标高为21m。
单片桁架吊装重量为28t，采用地面组焊后整体吊装。施工单位项目部采用2台吊车抬吊的方法，
选用60t汽车吊和50t汽车吊各一台。根据现场的作业条件，60t吊车最大吊装能力为15.7t，50t
吊车最大吊装能力为14.8t。项目部认为吊车的总吊装能力大于桁架总重量，满足要求，并为之编
写了吊装技术方案。
问题:通过计算吊装载荷，说明钢结构屋架起重吊装方案为什么不可行？
【答案】取K1=1.1，K2=1.1（1.25），吊装计算载荷=28×1.1×1.1=33.88t（或28×1.1×1.25=38.5t），
大于60t和50t吊车在吊装状态时的吊装能力（15.7+14.8=30.5t），方案不可行。
黄金N问：
案例背景：
钢结构屋架为桁架结构，跨度30m，上弦为弧线形，下弦为水平线，下弦安装标高为21m。
单片桁架吊装重量为25t，采用地面组焊后采用单根平衡梁吊装。
施工单位项目部采用2台吊车抬吊的方法，选用60t汽车吊和50t汽车吊各一台。根据现场
的作业条件，60t吊车最大吊装能力为15.7t，50t吊车最大吊装能力为14.8t，2台起重机械的吊
钩滑轮组重量和从臂架头部垂下的起升钢丝绳各重1t，平衡梁重量为1t（其余重量忽略不计），
项目部认为吊车的总吊装能力大于桁架总重量，满足要求，并为之编写了吊装技术方案。
问题:通过计算吊装载荷，说明钢结构屋架起重吊装方案为什么不可行？
【答案】取K1=1.1，K2=1.1（1.25），吊装计算载荷=（25+2+1）×1.1×1.1=33.88t（或（25+2+1）
×1.1×1.25=38.5t），大于60t和50t吊车在吊装状态时的吊装能力（15.7+14.8=30.5t），方案不可
行。
黄金N问：
案例背景：
钢结构屋架为桁架结构，跨度30m，上弦为弧线形，下弦为水平线，下弦安装标高为21m。
单片桁架吊装重量为26t，采用地面组焊后整体吊装。
施工单位项目部采用2台吊车抬吊的方法，选用60t汽车吊和50t汽车吊各一台。根据现场
的作业条件，60t吊车最大吊装能力为18.5t，50t吊车最大吊装能力为15.5t，吊装时载荷平均分
配。项目部认为吊车的总吊装能力大于桁架总重量，满足要求，并为之编写了吊装技术方案。
问题:通过计算吊装载荷，说明钢结构屋架起重吊装方案为什么不可行？
【答案】每台分配载荷为：26/2=13t
取K1=1.1，K2=1.1（1.25），吊装计算载荷=13×1.1×1.1=15.73t（或13×1.1×1.25=17.875t）。
不满足50t吊车最大吊装能力为15.5t，方案不可行。
8第1篇 机电工程技术 建造师小超人
★吊装载荷
例如：履带起重机的吊装载荷为被吊设备（包括加固、吊耳等）
和吊索（绳扣）重量、吊钩滑轮组重量
和从臂架头部垂下的起升钢丝绳重量的总和。
★计算载荷
（1）动载荷系数
一般取动载荷系数k1=1.1。
（2）不均衡载荷系数
一般取不均衡载荷系数k₂=1.1～1.25。
★吊装计算载荷
QJ=k1×k2×Q（多台起吊）
式中QJ——计算载荷；
k₁——动载荷系数；
k₂——不均衡载荷系数；
Q——分配到一台起重机的吊装载荷，包括设备及索吊具重量。
补充：Qj=k1×Q （单机抬吊）
★额定起重量
（1）起重机在选定的臂长和回转半径下的最大起重量，应大于吊装计算载荷。
（2）两台起重机械同时起吊一重物时，宜选用相同类型或性能相近的起重机。要根据起重机械的
起重能力进行合理的负荷分配；起吊重量不应超过两台起重机械所允许起吊重量总和的75%。每
一台起重机械的负荷量不宜超过其安全负荷量的80%。
备注：6.2.1石油化工工程设计与施工标准章节
当采用两台起重机作为主吊，抬吊高、细设备，起重机起重能力宜相同。每台起重机的吊装载荷
不得超过其额定起重能力的80%。P292
黄金N问：
背景资料 ：
某公司项目部承担的风电工程项目施工中，共有18台3.4MW风电机组。风电机组安装 包括：
风力发电机组基础、风力发电机组安装、监控系统安装、箱式变压器安装、防雷接地 网安装、电
缆安装。风机机组中最重的叶轮部件为102t，发电机部件重量为83t。发电机组安装技术要（见
下表）。
安装公司项目部在工程开工前编制了施工组织设计和吊装方案，并履行了审批手续。吊 装方
案采用履带起重机，单机吊装，起重量为450t，起重吊装中考虑载荷系数（K1=1.1，K2=1.25）。
履带起重机确定好站位及臂长后，经查表，额定起重量为115t，后配重140t，中央配重50t，起
9第1篇 机电工程技术 建造师小超人
重机吊钩重量为3t，吊索具为3t。
施工中，履带起重机械发生侧翻，经查明，地基承载力不足是导致侧翻的主要原因，但同时
起重机械也存在一些故障。
问题：
1.工程中，制定一般吊装方案是否妥当，说明理由。并指出应制定何种方案？写出审核流程。
2.本工程应配备哪些必须的测量仪器以及计量检测仪器？
3.列式说明该案例中吊装是否可行？
4.针对起重机械发生侧翻的情况，施工单位应如何应对防止此类事件发生？
1.【答案】（1）不妥当，理由：根据相关规范，风机（含海上）吊装工程均属超过一定规模的危
险性较大的分部分项工程。
（2）应制定专项方案
（3）审批流程：专项施工方案应当由施工单位技术负责人审核签字并加盖单位公章。由总监理工
程师审查签字、加盖执业印章。
施工单位应当组织召开专家论证会对专项施工方案进行论证。专家论证前专项施工方案应当通过
施工单位审核和总监理工程师审查。
2.【答案】接地电阻测试仪、绝缘电阻测试仪、水准仪、水平仪、塞尺、钢卷尺、钢板尺。
3.【答案】案例中风机机组中最重的叶轮部件为102t
吊装载荷Q=102+3+3=108t，
计算载荷QJ=Q*k1=108x1.1=118.8t
背景中：该工况下，额定起重量为115t。
由于计算载荷＞额定起重量
案例中吊装不可行。
4.【答案】（1）针对地基承载力不足：
1）流动式起重机必须在水平坚硬地面上进行吊装作业。吊车工作位置（包括吊车行走路线）的地
基需进行处理。
2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在复杂地基上吊
装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案 。
3）处理后的地面应做耐压力测试，常用压重法或请第三方测试机构进行测试。
（2）针对机械故障，属于起重机械失稳，预防措施：
严禁超载；严格机械检查；起重臂杆仰角最大不超过78°，最小不低于45°。
★起重吊装作业失稳的原因及预防措施
（1）起重机械的失稳
主要原因： 超载、支腿不稳定、机械故障、起重臂杆仰
角超限等。
预防措施： 严禁超载；打好支腿并用道木和钢板垫实和
加固，确保支腿稳定；严格机械检查；起重
臂杆仰角最大不超过78°，最小不低于45°。
（口诀：45678，去掉6）
★吊装系统的失稳
主要原因：多机吊装的不同步；不同起重能力的多机吊装荷载分配不均；多动作、多岗位指挥协
调失误，桅杆系统缆风绳、地锚失稳。
预防措施：多机吊装时尽量采用同机型、吊装能力相同或相近的吊车，并通过主 副指挥来实现多
10第1篇 机电工程技术 建造师小超人
机吊装的同步；集群千斤顶或卷扬机通过计算机控制来实现多吊点的同步；制定周密指挥和操作
程序并进行演练，达到指挥协调一致；缆风绳和地锚严格按吊 装方案和工艺计算设置，设置完成
后进行检查并做好记录。
★吊装设备或构件的失稳
主要原因：由于设计与吊装时受力不一致，
设备或构件的刚度偏小。
预防措施：对于细长、大面积设备或构件，
采用多吊点吊装；薄壁设备进行加固加强；
对型钢结构、网架结构的薄弱部位
或杆件进行加固或加大截面，提高刚度。
黄金N问：简述流动式起重机的选用步骤。
黄金N问：如何确定流动式起重机的站车位置？
【答案】（1）根据被吊装设备（构件）的就位平面位置、现场情况确定起重机的站车位置。站车
位置一旦确定，起重机的幅度也就确定了。
（2）根据被吊装设备（构件）的就位高度、设备尺寸、吊索高度等确定设备吊装的最小起升高度，
再由起重机的起升高度曲线，确定起重机臂长。
（3）通过起重机的起重量性能表，查阅起重机在同一幅度时不同臂长的额定起重量 。
（4）如果起重机的额定起重量大于计算载荷，则起重机选择合格，否则应重新选 择 。
（5）计算吊臂与设备、吊臂与附近构筑物、设备与构筑物等之间的安全距离，若计算结果符合规
范要求，则选择合格，否则应重新选择。
黄金N问：
案例背景：
11第1篇 机电工程技术 建造师小超人
某安装公司进行起重吊装时，卷扬机钢丝绳损坏，由于没有同直径的钢丝绳，安装公司决定
采用型号为6×37的钢丝绳进行了更换，但使用时，由于工作长度不足，安装公司不得不重新更换
钢丝绳。
问题：1.根据案例背景，更换钢丝绳应注意什么？该钢丝绳安全系数是多少？
【答案】（1）应注意容绳量
容绳量：即卷扬机的卷筒允许容纳的钢丝绳工作长度的最大值
每台卷扬机的铭牌上都标有对某种直径钢丝绳的容绳量，选择时必须注意，如果实际使用的钢丝
绳的直径与铭牌上标明的直径不同，还必须进行容绳量校核。
（2）作卷扬机走绳时，应大于或等于5。
★钢丝绳的直径
6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝
绳一般用于钢绳承受弯曲的场合，常用于滑轮组中，作为穿绕滑轮组起重绳，也可用作吊索；6×61+1
钢丝绳柔性好，适宜用于滑轮组、吊索和捆绑吊物等 。
★钢丝绳安全系数
（1）作拖拉绳时，应大于或等于3.5。
（2）作卷扬机走绳时，应大于或等于5。
（3）作捆绑绳扣使用时，应大于或等于6。
（4）作系挂绳扣时，应大于或等于5。
（5）作载人吊篮时，应大于或等于14。（口诀：拖拉3.5，捆绑6，载人14，其他5）
★卷扬机的基本参数
（1）额定牵引拉力
（2）工作速度：即卷筒卷入钢丝绳的速度。
（3）容绳量：即卷扬机的卷筒允许容纳的钢丝绳工作长度的最大值。
每台卷扬机的铭牌上都标有对某种直径钢丝绳的容绳量，选择时必须注意，如果实际使用的钢丝
绳的直径与铭牌上标明的直径不同，还必须进行容绳量校核。
黄金N问：
案例背景：
施工单位在吊装前，根据相关要求选择了吊索。
其中有插编型单肢吊索（公称直径20mm）。
起重吊装如下图所示：
问题：1.钢丝绳吊索主要根据哪些参数进行选择？
吊索钢丝绳的安全系数与哪些因素有关？
2.图中有那些错误之处？请改正。
12第1篇 机电工程技术 建造师小超人
1.【答案】（1）钢丝绳吊索主要根据吊物重量、吊索直径、根数、受力角度、钢丝绳公称抗拉强
度及安全系数等参数进行选用。
（口诀：敬重拉稀浇树）
（2）吊索钢丝绳的安全系数与被吊设备、
构件的精密（重要）程度及吊索捆绑方式有关。
（口诀：西北秘方）
2.【答案】1）跑绳进入滑轮的偏角为7°错误。
改正：跑绳进入滑轮的偏角不宜大于5°。
（2）滑轮组动、定（静）滑轮之间距离为1m错误。
改正：滑轮组动、定（静）滑轮之间的最小距离不得小于1.5m。
（3）单肢吊索的两端插编末端之间的距离为200mm错误。（可忽略）
改正：单肢吊索的两端插编末端之间的距离应不小于钢丝绳公称直径的15 倍。本题应不小于
300mm。
（4）吊索与水平线的夹角为50°错误。
改正：若采用2个以上吊点起吊时，每点的吊索与水平线的夹角不宜小于60°。
（5）利用变压器顶盖吊环吊装错误。
改正：变压器吊装时，钢丝绳必须挂在油箱的吊钩上，变压器顶盖上部的吊环仅作吊芯检查用，
严禁用此吊环吊装整台变压器。
★滑轮组的选用
根据受力分析与计算确定的滑轮组载荷
选择滑轮组的额定载荷和门数；
计算滑轮组跑绳拉力并选择跑绳直径；
注意所选跑绳直径必须与滑轮组相配；
根据跑绳的最大拉力和导向角度计算导向轮
的载荷并选择导向轮。
黄金N问：
案例背景：
施工单位承接一工业设备安装。设备严格检查验收，
A类设备已由加工厂焊接吊耳，
B类设备由施工单位焊接吊耳并进行吊装。
部分设备采用兜捆方式吊装。

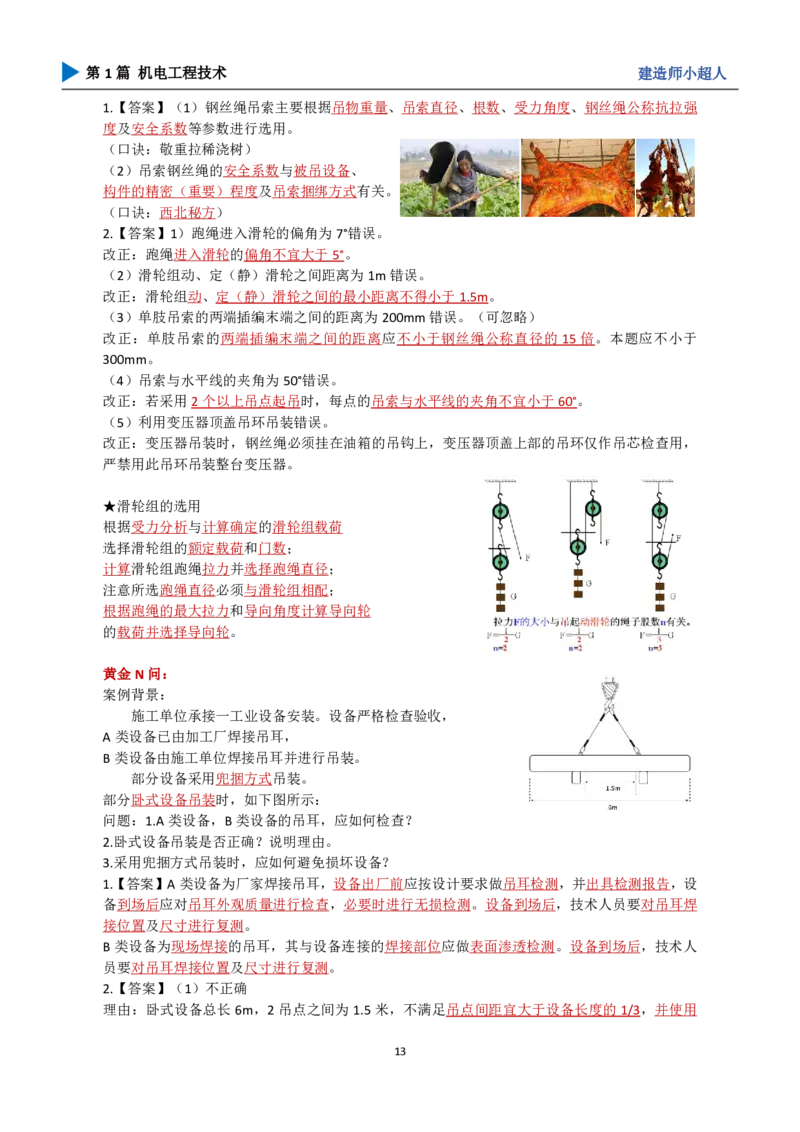

部分卧式设备吊装时，如下图所示：
问题：1.A类设备，B类设备的吊耳，应如何检查？
2.卧式设备吊装是否正确？说明理由。
3.采用兜捆方式吊装时，应如何避免损坏设备？
1.【答案】A类设备为厂家焊接吊耳，设备出厂前应按设计要求做吊耳检测，并出具检测报告，设
备到场后应对吊耳外观质量进行检查，必要时进行无损检测。设备到场后，技术人员要对吊耳焊
接位置及尺寸进行复测。
B类设备为现场焊接的吊耳，其与设备连接的焊接部位应做表面渗透检测。设备到场后，技术人
员要对吊耳焊接位置及尺寸进行复测。
2.【答案】（1）不正确
理由：卧式设备总长6m，2吊点之间为1.5米，不满足吊点间距宜大于设备长度的1/3，并使用
13第1篇 机电工程技术 建造师小超人
吊梁吊装。
3.【答案】采用兜捆方式吊装时，应对索具与设备的边缘棱角接触部位进行保护，并对设备进行
保护。
★吊耳使用要求
③ 设备出厂前应按设计要求做吊耳检测，并出具检测报告，
设备到场后应对吊耳外观质量进行检查，必要时进行无损检测。
④现场焊接的吊耳，其与设备连接的焊接部位应做表面渗透检测。
设备到场后，技术人员要对吊耳焊接位置及尺寸进行复测。
★工业设备吊装。
卧式设备吊装时，吊点间距宜大于设备长度的1/3，
并使用吊梁吊装。
采用兜捆方式吊装时，
应对索具与设备的边缘棱角接触部位进行保护，
并对设备进行保护。
★吊梁（平衡梁）的作用
（1）减少被吊设备（构件）起吊时所承受的挤压力，
避免损坏设备。
（2）缩短吊索的高度，减少动滑轮的起吊高度。
（3）构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷。
（4）转换吊点。
黄金N问：
背景资料：
设备水平运输时，使用混凝土结构柱做牵引受力点，并绘制了设备水平运输示意图（如下图
所示），报监理及建设单位后被否定。
问题：设备运输方案被监理和建设单位否定的原因何在？如何改正？
【答案】（1）设备水平运输方案未按规范进行。
（2）改正：
1）编制专门吊装方案，应对承载的结构在受力条件下的强度和稳定性进行校核。
2）选择的受力点和方案应征得设计人员的同意。
3）对于通过锚固点或直接捆绑的承载部位，还应对局部采取补强措施；如采用大块钢板、枕木等
进行局部补强，采用角钢或木方对梁或柱角进行保护。
4）施工时，应设专人对受力点的结构进行监视。
14第1篇 机电工程技术 建造师小超人
★利用构筑物吊装：利用建筑结构作为吊装点，
通过卷扬机、滑轮组等吊具实现设备的提升或移动。
利用构筑物吊装的要求：
①应对承载的结构在受力条件下的强度
和稳定性进行校核。
②选择的受力点和方案应征得设计人员的同意。
③ 对于通过锚固点或直接捆绑的承载部位，
还应对局部采取补强措施；如采用大块钢板、
枕木等进行局部补强，采用角钢或木方对梁或柱角进行保护。
④施工时，应设专人对受力点的结构进行监视。
黄金N问：简述桅杆稳定性校核的基本步骤。
【答案】桅杆稳定性校核的基本步骤：
进行受力分析与内力计算；
查算桅杆的截面特性数据；
计算桅杆长细比；
查得轴心受压稳定系数，进行稳定性计算。
（口诀：竭力比心）
黄金N问：简述桅杆本体、动力-起升系统、稳定系统各包括什么？
【答案】① 桅杆本体：包括桅杆、基座及其附件。桅杆由多个节（或段）连接而成，是桅杆主
体受力结构。桅杆起重机分为格构式、钢管式、钢管加角钢式等。大型桅杆多采用格构式截面，
中小型桅杆也有采用钢管截面的。
② 动力-起升系统：主要由卷扬机、钢丝绳(跑绳)、
起重滑车组、导向滑车等组成。
③ 稳定系统：主要包括缆风绳、地锚等。
缆风绳与地面的夹角应为30°~45°，
且应与供电线路、建筑物、树木保持安全距离。
黄金N问：
案例背景：
问题：指出图中错误之处。
15第1篇 机电工程技术 建造师小超人

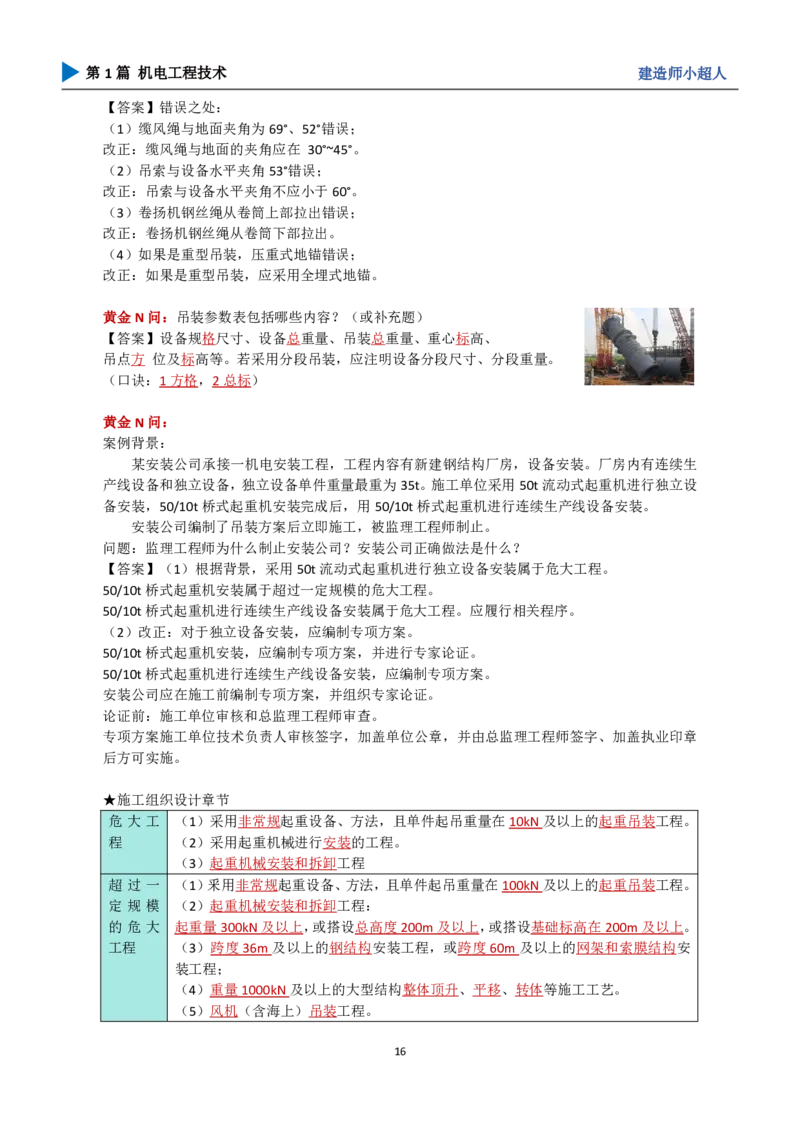

【答案】错误之处：
（1）缆风绳与地面夹角为69°、52°错误；
改正：缆风绳与地面的夹角应在 30°~45°。
（2）吊索与设备水平夹角53°错误；
改正：吊索与设备水平夹角不应小于60°。
（3）卷扬机钢丝绳从卷筒上部拉出错误；
改正：卷扬机钢丝绳从卷筒下部拉出。
（4）如果是重型吊装，压重式地锚错误；
改正：如果是重型吊装，应采用全埋式地锚。
黄金N问：吊装参数表包括哪些内容？（或补充题）
【答案】设备规格尺寸、设备总重量、吊装总重量、重心标高、
吊点方 位及标高等。若采用分段吊装，应注明设备分段尺寸、分段重量。
（口诀：1方格，2总标）
黄金N问：
案例背景：
某安装公司承接一机电安装工程，工程内容有新建钢结构厂房，设备安装。厂房内有连续生
产线设备和独立设备，独立设备单件重量最重为35t。施工单位采用50t流动式起重机进行独立设
备安装，50/10t桥式起重机安装完成后，用50/10t桥式起重机进行连续生产线设备安装。
安装公司编制了吊装方案后立即施工，被监理工程师制止。
问题：监理工程师为什么制止安装公司？安装公司正确做法是什么？
【答案】（1）根据背景，采用50t流动式起重机进行独立设备安装属于危大工程。
50/10t桥式起重机安装属于超过一定规模的危大工程。
50/10t桥式起重机进行连续生产线设备安装属于危大工程。应履行相关程序。
（2）改正：对于独立设备安装，应编制专项方案。
50/10t桥式起重机安装，应编制专项方案，并进行专家论证。
50/10t桥式起重机进行连续生产线设备安装，应编制专项方案。
安装公司应在施工前编制专项方案，并组织专家论证。
论证前：施工单位审核和总监理工程师审查。
专项方案施工单位技术负责人审核签字，加盖单位公章，并由总监理工程师签字、加盖执业印章
后方可实施。
★施工组织设计章节
危 大 工 （1）采用非常规起重设备、方法，且单件起吊重量在10kN及以上的起重吊装工程。
程 （2）采用起重机械进行安装的工程。
（3）起重机械安装和拆卸工程
超 过 一 （1）釆用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程。
定 规 模 （2）起重机械安装和拆卸工程：
的 危 大 起重量300kN及以上，或搭设总高度200m及以上，或搭设基础标高在200m及以上。
工程 （3）跨度36m及以上的钢结构安装工程，或跨度60m及以上的网架和索膜结构安
装工程；
（4）重量1000kN及以上的大型结构整体顶升、平移、转体等施工工艺。
（5）风机（含海上）吊装工程。
16第1篇 机电工程技术 建造师小超人

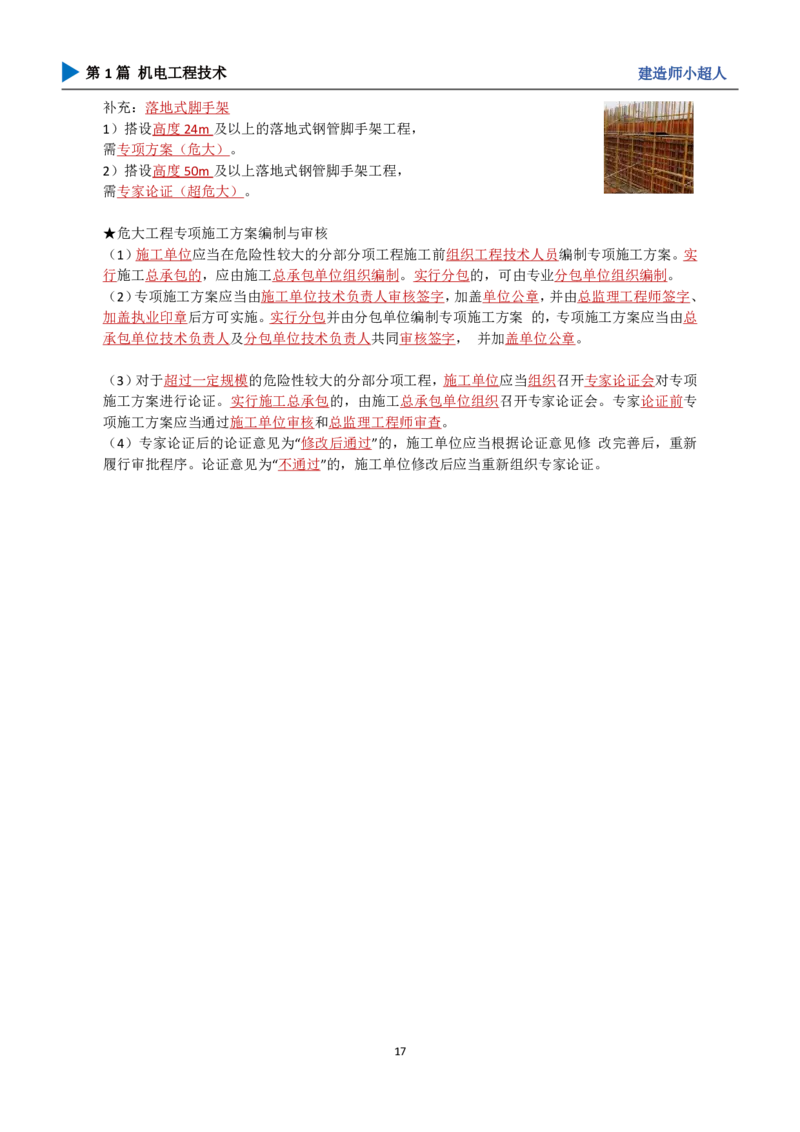

补充：落地式脚手架
1）搭设高度24m及以上的落地式钢管脚手架工程，
需专项方案（危大）。
2）搭设高度50m及以上落地式钢管脚手架工程，
需专家论证（超危大）。
★危大工程专项施工方案编制与审核
（1）施工单位应当在危险性较大的分部分项工程施工前组织工程技术人员编制专项施工方案。实
行施工总承包的，应由施工总承包单位组织编制。实行分包的，可由专业分包单位组织编制。
（2）专项施工方案应当由施工单位技术负责人审核签字，加盖单位公章，并由总监理工程师签字、
加盖执业印章后方可实施。实行分包并由分包单位编制专项施工方案 的，专项施工方案应当由总
承包单位技术负责人及分包单位技术负责人共同审核签字， 并加盖单位公章。
（3）对于超过一定规模的危险性较大的分部分项工程，施工单位应当组织召开专家论证会对专项
施工方案进行论证。实行施工总承包的，由施工总承包单位组织召开专家论证会。专家论证前专
项施工方案应当通过施工单位审核和总监理工程师审查。
（4）专家论证后的论证意见为“修改后通过”的，施工单位应当根据论证意见修 改完善后，重新
履行审批程序。论证意见为“不通过”的，施工单位修改后应当重新组织专家论证。
17第1篇 机电工程技术 建造师小超人
焊接技术
黄金N问：
案例背景：
......
安装公司首次从事钢筒所用材质的焊接任务，进行了充分的焊接前技术准备，完成焊接工作
必须的工艺文件，选择合格的焊工，验证施焊能力；顺利完成了钢桶制造、组队焊接和检验等。
问题:安装公司在焊接前应完成哪几个焊接工艺文件？
【答案】焊接工艺评定报告、焊接工艺评定预规程、焊接工艺规程、焊接工艺指导书。
黄金N问：
案例背景：
安装公司承接某垃圾发电厂工程，工程内容包括机械设备安装、汽轮发电机组安装、钢结构
等。
该工程中，某些机械设备采用新材料，安装公司准备在焊接前进行焊接工艺评定，并有如下
决定：
（1）焊接工艺评定工作委托A公司完成
（2）试件和试样的加工委托有资质的B公司完成
（3）焊评试件由C公司技能熟练的焊工完成
该决定被监理工程师制止，要求整改。
问题：施工单位应对哪些决定进行整改？
答案：焊接工艺评定工作委托A公司完成，应进行整改。
改正：安装公司应自行组织完成焊接工艺评定工作；
焊评试件由C公司技能熟练的焊工完成，应进行整改。
改正：焊评试件应由本单位技能熟练的焊工，使用本单位的焊接设备施焊；
★焊接工艺评定
焊接工艺评定是为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。
1）焊接工艺评定实施
焊接工艺评定应在本单位进行。由本单位操作技能熟练的焊接人员使用本单位设备焊接试件。
（1）焊接工艺评定报告（PQR） 。 记载验证性试验及其检验结果，对拟定的预焊接工艺规程进
行评价的报告。
18第1篇 机电工程技术 建造师小超人
（2）焊接工艺评定预规程（PWPS）。 为进行焊接工艺评定所拟定的焊接工艺文件。
（3）焊接工艺规程（WPS） 。 根据合格的焊接工艺评定报告编制，用于产品施焊的焊接工艺文
件。
（4）焊接工艺指导书（WWI）。 与制造焊件有关的加工和操作细则性作业文件。焊工施焊时使
用的作业指导书，可保证施工时质量的再现性。
一个焊接工艺评定报告可用于编制多个焊接作业指导书。一个焊接作业指导书可以依据一个或多
个焊接工艺评定报告编制。
3）焊接工艺评定规则
（1）按照《承压设备焊接工艺评定》，把焊接所有工艺参数分为重要因素、补加因素和次要因素
三种。
因素分类 具体包含 措施
重要因素 焊接方法、母材分类、母材厚度、焊丝类别、预热、 重新进行评定。
焊后热处理、保护气体种类、电流种类和极性。
补加因素 当有冲击韧性要求时，补加因素就上升为重要因素，
如线能量、平焊改立焊、多道焊改为单道焊等，反
之则下降为次要因素。
次要因素 坡口形式尺寸、焊丝规格、保护气体流量。 无需要进行评定，但需重新编
制焊接工艺规程。
黄金N问：
案例背景：
安装公司承接某机械设备安装工程，工程内容包括机械设备安装、钢结构安装、起重焊接等。
某些设备焊接完成后，发生了延迟裂纹。
问题：怎样防止产生延迟裂纹？
【答案】进行焊前预热和焊后热处理，以防止延迟裂纹的产生。若不能及时进行热处理，则应在
焊后立即后热200～350℃保温缓冷，焊后热处理可降低焊接残余应力，防止裂纹的产生。
黄金N问：
案例背景：
...
安装公司进行锅炉受热面焊接时，为降低焊接应力，采取了如下工艺措施。
采用较小的焊接线能量；合理安排装配焊接顺序；层间进行锤击；预热拉伸补偿焊缝收缩；
预热。
问题：降低焊接应力的工艺措施是否完整？不完整请补充。
【答案】（1）不完整
（2）补充：焊接高强钢时，选用塑性较好的焊条；消氢处理；焊后热处理；利用振动法来消除焊
接残余应力。
19第1篇 机电工程技术 建造师小超人
降低焊接应力 预防焊接变形
设计措施： 结构设计：
（1）减少焊缝的数量和尺寸 ； （1）合理安排焊缝位置；
（2）避免焊缝过于集中； （2）合理选择焊缝数量和长度；
（3）优化设计结构。 （3）合理选择坡口形式。
（口诀：见基友）
工艺措施： 装配工艺措施：
（1）采用较小的焊接线能量； （1）预留收缩余量法；
（2）合理安排装配焊接顺序； （2）反变形法；
（3）层间进行锤击； （3）刚性固定法；
（4）预热拉伸补偿焊缝收缩； （4）合理选择装配程序；
（5）焊接高强钢时,选用塑性较好的焊条；
（6）预热；（整体预热） 焊接工艺措施：
（7）消氢处理； （1）合理的焊接方法；
（8）焊后热处理。 （2）合理的焊接线能量；
（9）利用振动法来消除焊接残余应力 （3）合理的焊接顺序和方向。
（口诀：萧何曾与素珍亲热，真惨）
★消氢处理的温度一般为300～350℃，保温2～6h后冷却。消氢处理的主要目的是使焊缝金属中
的扩散氢逸出，降低焊缝及热影响区的含氢量，防止氢致冷裂纹的产生。
★焊后热处理。利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形
逐渐减少，塑性变形逐渐增加而使应力降低。焊后热处理对金属抗拉强度、蠕变极限的影响与热
处理的温度和保温时间有关。焊后热处理对焊缝金属冲击韧性的影响随钢种不同而不同。
黄金N问：
背景资料:
。。。
在钢筒外壁除锈前，D公司质量部对钢筒外表面进行了检查、外表面平整，还重点检查了焊
接表面，焊缝余高均小于2mm、并平滑过渡，满足施工质量验收规范要求。
问题：在焊缝外表面的质量检查中，不允许的质量缺陷还有哪些？
【答案】焊缝表面不允许存在的缺陷包括：裂纹、未焊透、未熔合、表面气孔、外露夹渣、未焊
满。
★焊缝外观检验
不允许存在的缺陷 裂纹、未焊透、未熔合、表面气孔、外露夹渣、未焊满
（口诀：纹面容，满头渣）
允许存在的其他缺陷 咬边、角焊缝厚度不足、角焊缝焊脚不对称
③几何尺寸。
容器焊接后应检查几何尺寸：
同一端面最大内直径与最小内直径之差、椭圆度、
矩形容器截面上最大边长与最小边长之差、
焊接接头棱角度（环向和轴向）等。
黄金N问：
案例背景：
20第1篇 机电工程技术 建造师小超人
球罐采用手工电弧焊，施工单位确定了焊接工艺参数，并按要求执行。焊接完成后，对球罐
进行了无损检测，其中表面无损全部合格，内部探伤有部分缺陷，施工单位返修后合格。
问题：表面无损、内部探伤，各用哪些手段检查？
【答案】表面无损可采用：磁粉检测、渗透检测。
内部探伤可采用：射线检测、超声波检测。
★焊接检验方法
1）破坏性检验
常用的破坏性检验包括：力学性能试验（弯曲试验、拉伸试验、冲击试验、硬度试验、断裂性试
验、疲劳试验），化学分析试验（化学成分分析、不锈钢晶间腐蚀试验、焊条扩散氢含量测试），
金相试验（宏观组织、微观组织），焊接性试验。
2）非破坏性检验
常用的非破坏性检验包括：外观检验，无损检测（渗透检测PT 、磁粉检测MT、超声检测UT、
射线检测RT）。
黄金N问：哪些钢结构的焊接材料需要复验？
【答案】建筑结构安全等级为一级的一、二级焊缝
建筑结构安全等级为二级的一级焊缝
大跨度的一级焊缝
重级工作制吊车梁结构中的一级焊缝中所用焊接材料应按到货批次进行复验，合格后方可使用。
黄金N问：
案例背景：
某安装公司承接钢结构工程。焊条进厂后露天存放，焊前检查时，发现焊条受潮，施工人员
认为不影响焊接工艺便开始施焊，被监理制止。
问题：案例中施工单位哪些方面没有做到位？应该如何改正？
【答案】（1）在焊条保管、焊条烘干2个方面没做到位。
（2）焊条保管：
焊条入库时需按照其质量证明书进行验收。
焊条必须存放在干燥通风、整洁的库房中，摆放在距离地面、墙面300mm以上的架子上，应保
持上下、左右空气通畅，以免受潮。
焊条在库房中应按照种类、牌号、批次、规格及入库时间等分类存放。
库房中应装有温度计和湿度计，库房内温度不得低于5℃，湿度不得大于60%。
焊条烘干：
酸性焊条的烘干温度为70～150℃，保温时间为1～1.5h；
21第1篇 机电工程技术 建造师小超人
碱性焊条的烘干温度为300~400℃，保温时间为1～2h。
焊条应随烘随用，并存放在保温桶内，以免再次受潮。
黄金N问：焊接接头由哪几部分组成？
【答案】由焊缝、熔合区、热影响区和母材金属组成。
黄金N问：焊接接头形式有哪些？是由什么决定的？
【答案】（1）有对接接头、T形接头、角接接头及搭接接头等。
（2）焊接接头形式主要是由两焊件相对位置所决定的。
黄金N问：气焊、切割用气体有哪些？
【答案】助燃气体（O2）；可燃气体：乙炔、丙烷、石油气、天然气等。
黄金N问：焊接保护用气体有哪些？
【答案】二氧化碳（CO2）、氩气（Ar）、氦气（He）、氮气（N2）、氧气（O2）和氢气（H2）。
黄金N问：焊接变形中，面内变形和面外变形各有哪些？
【答案】（1）面内变形：可分为焊缝纵向收缩变形、横向收缩变形和焊缝回转变形。
（2）面外变形：可分为角变形、弯曲变形、扭曲变形、失稳波浪变形。
黄金N问：焊接变形的危害主要表现在哪些方面？
【答案】降低装配质量、影响外观质量、降低承载力、增加矫正工序、提高制造成本五个方面。
黄金N问：进行后热焊缝时应检查哪些参数？
【答案】加热范围、后热温度和后热时间。
22第1篇 机电工程技术 建造师小超人
建筑给水排水与供暖
黄金N问：
案例背景：
…施工中，采购的第一批阀门（见表1-3）按计划到达施工现场，对阀门开箱检查，按规范要
求进行了强度和严密性试验，主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽查
均无渗漏，验收合格…
问题：第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？
【答案】第一批进场的阀门按照规范最少应抽查:4+8+2+2+3+3+4+2+7+9=44个。
★阀门安装前，应做强度和严密性试验。
建筑阀门
强度试验 严密性试验
试验压力 1.5倍公称压力 1.1倍公称压力
抽检数量 每批（同牌号、同型号、同规格）数量中抽查10％，且不少于1个。
安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验
★阀门的严密性和强度试验持续时间
公称直径DN（mm） 最短试验持续时间（s）
严密性试验 强度试验
金属密封 非金属密封
≤50 15 15 15
65~200 30 15 60
250～450 60 30 180
（记忆方法：2倍，122，123，先除后乘）
★管道元件检验
（1）例如：生活给水系统的软接头一般采用不锈钢软接头，
而不使用橡胶软接头，因为后者很难达到饮用水卫生标准。
黄金N问：
案例背景：
某施工单位承接一商务楼机电安装工程，内容有给排水管道、建筑电气施工。给水管道包含
钢质管道及塑料管道，部分区域钢质管道与塑料管道有交叉。
进行给水管道施工时，监理工程师发现如下问题：施工单位在钢质管道与塑料管道交叉区域，
已完成塑料管道安装，钢质管道还未安装；部分区域冷热水管道上下平行安装时，热水管在冷水
管下方；给水管道垂直安装时，采用碳钢管卡与管道直接接触固定，碳钢管卡及管道套管施工如
23第1篇 机电工程技术 建造师小超人
下图所示：
施工单位完成给水管道安装后，进行了水压试验。
问题：1.请指出该案例中，监理工程师发现的问题并改正。
2.案例中，水压试验的试验压力应怎样计算？
1.【答案】存在问题：
（1）钢质管道与塑料管道交叉区域，已完成塑料管道安装，钢质管道还未安装。
改正：应先安装钢质管道，后安装塑料管道。
（2）部分区域热水管在冷水管下方。
改正：冷热水管道上下平行安装时热水管道应在冷水管道上方。
（3）给水管道垂直安装时，采用碳钢管卡与管道直接接触固定。
改正：采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
（4）图中，楼层高度5.2m，仅设置了1个管卡。
改正：楼层高度5.2m，应设置2个管卡。楼层高度小于或等于5m，每层必须安装1个；楼层高
度大于5m，每层不得少于2个
（5）图中：管道穿过楼板，套管底部超出楼板底部；套管超出卫生间装饰地面15mm。
改正：安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其
顶部应高出装饰地面50mm，底部应与楼板底面相平。
（6）图中：管道穿过墙体时，套管超出饰面15mm。
改正：安装在墙壁内的套管其两端与饰面相平。
（7）管道穿过卫生间楼板，套管与管道之间填塞聚氨酯发泡封堵。
改正：穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实。
2.【答案】设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于
0.6MPa。
★管道及配件安装
（5）安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。
24第1篇 机电工程技术 建造师小超人
（6）管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地
面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相
平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料
和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
★室内给水管道
（4）金属管道立管管卡安装时，楼层高度小于或等于5m，
每层必须安装1个；楼层高度大于5m，每层不得少于2个；
管卡安装高度，距地面应为1.5～1.8m，2个以上管卡应匀称安装，
同一房间管卡应安装在同一高度上。
（5）薄壁不锈钢管道安装时，公称直径不大于25mm的
管道可采用塑料管卡。采用碳钢管卡或吊架时，
碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。
黄金N问：
案例背景：
问题：指出图中错误之处并改正。
【答案】（1）楼层高度5m，设置1个卡箍固定。错误。
改正：楼层高度小于或等于4m，立管可安装1个固定件，本题5m应安装至少2个固定件，且固
定件间距：立管不大于3m。
（2）固定件间距：横管为3m。错误。
改正：固定件间距：横管不大于2m。
（3）立管底部的弯管处没有设支墩。错误。
改正：立管底部的弯管处应设支墩或采取固定措施。
25第1篇 机电工程技术 建造师小超人
★管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m；立管不
大于3m。楼层高度小于或等于4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取
固定措施。
黄金N问：
案例背景：
问题：指出图中支吊架设置错误之处并改正。
【答案】（1）立管固定件间距2.2m。错误。
改正：应为2m。
（2）横管固定件间距2m。错误。
改正：应为1.1m。
★管道支吊架安装
（2）排水塑料管道支吊架间距要求应满足表
管径（mm） 50 75 110 125 160
立管 1.2 1.5 2.0 2.0 2.0
横管 0.5 0.75 1.10 1.30 1.6

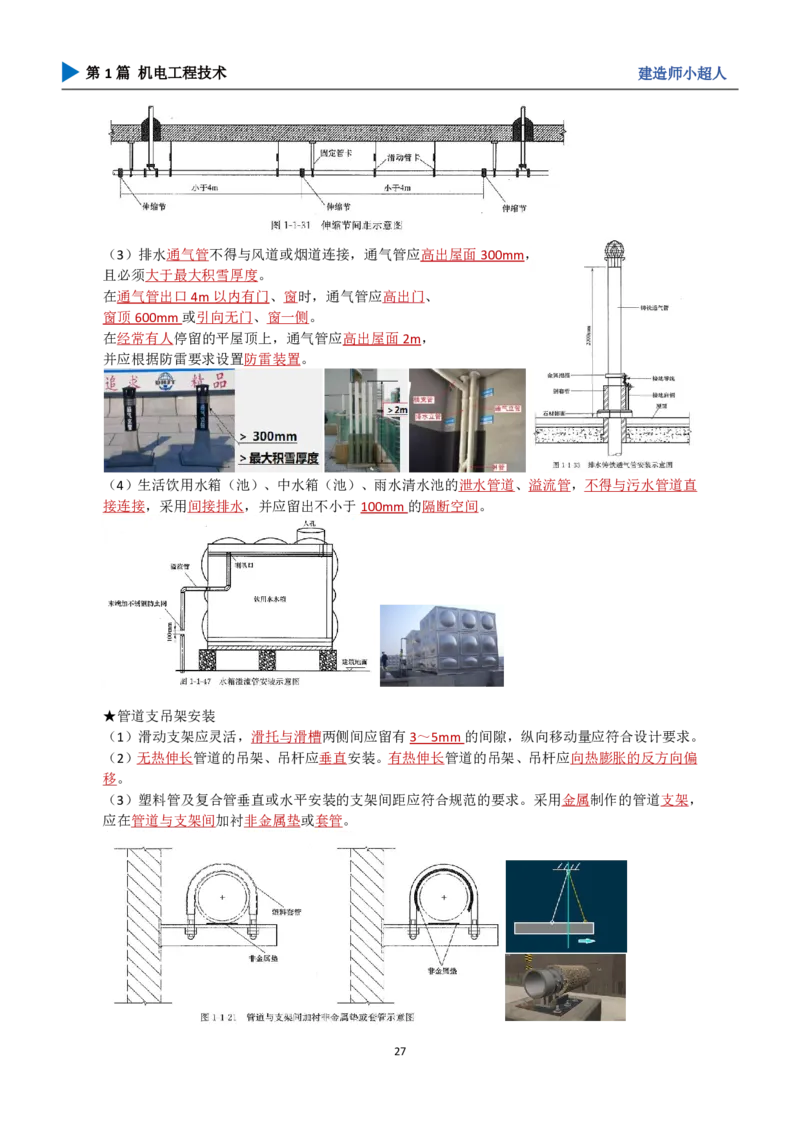

★管道及配件安装
（2）排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节间距不得大于4m。
高层建筑中明装排水塑料管道应按设计要求设置
阻火圈或防火套管。
26第1篇 机电工程技术 建造师小超人
（3）排水通气管不得与风道或烟道连接，通气管应高出屋面300mm，
且必须大于最大积雪厚度。
在通气管出口4m以内有门、窗时，通气管应高出门、
窗顶600mm或引向无门、窗一侧。
在经常有人停留的平屋顶上，通气管应高出屋面2m，
并应根据防雷要求设置防雷装置。
（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管，不得与污水管道直
接连接，采用间接排水，并应留出不小于100mm的隔断空间。
★管道支吊架安装
（1）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，纵向移动量应符合设计要求。

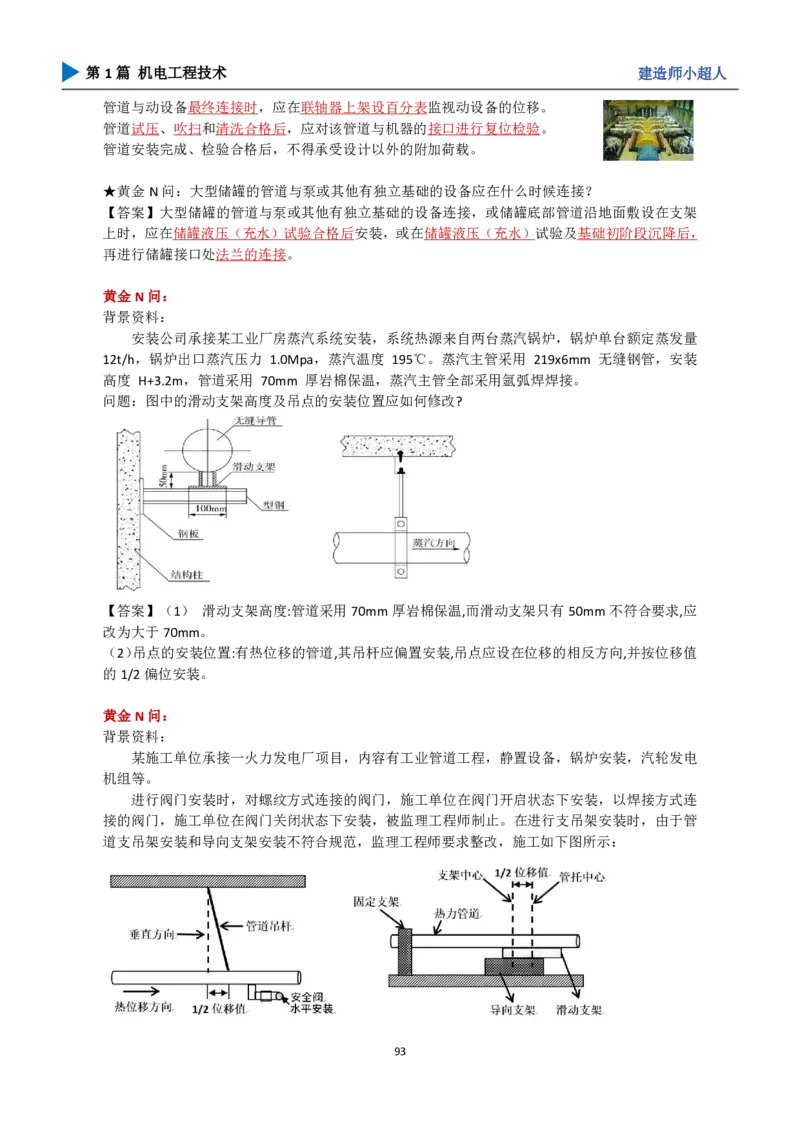

（2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏
移。
（3）塑料管及复合管垂直或水平安装的支架间距应符合规范的要求。采用金属制作的管道支架，
应在管道与支架间加衬非金属垫或套管。
27第1篇 机电工程技术 建造师小超人
黄金N问：
案例背景：

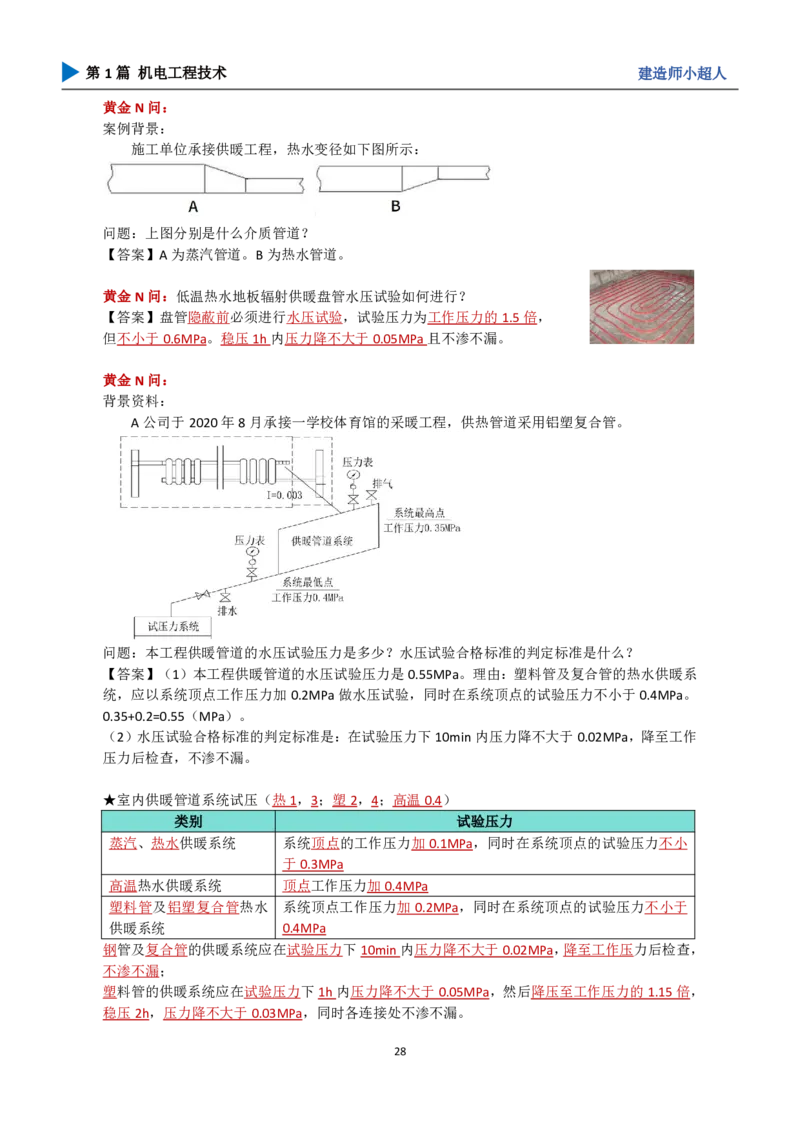

施工单位承接供暖工程，热水变径如下图所示：
问题：上图分别是什么介质管道？
【答案】A为蒸汽管道。B为热水管道。
黄金N问：低温热水地板辐射供暖盘管水压试验如何进行？
【答案】盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，
但不小于0.6MPa。稳压1h内压力降不大于0.05MPa且不渗不漏。
黄金N问：
背景资料：
A公司于2020年8月承接一学校体育馆的采暖工程，供热管道采用铝塑复合管。
问题：本工程供暖管道的水压试验压力是多少？水压试验合格标准的判定标准是什么？
【答案】（1）本工程供暖管道的水压试验压力是0.55MPa。理由：塑料管及复合管的热水供暖系
统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验压力不小于0.4MPa。
0.35+0.2=0.55（MPa）。
（2）水压试验合格标准的判定标准是：在试验压力下10min内压力降不大于0.02MPa，降至工作
压力后检查，不渗不漏。
★室内供暖管道系统试压（热1，3；塑2，4；高温0.4）
类别 试验压力
蒸汽、热水供暖系统 系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小
于0.3MPa
高温热水供暖系统 顶点工作压力加0.4MPa
塑料管及铝塑复合管热水 系统顶点工作压力加0.2MPa，同时在系统顶点的试验压力不小于
供暖系统 0.4MPa
钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，
不渗不漏；
塑料管的供暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，
稳压2h，压力降不大于0.03MPa，同时各连接处不渗不漏。
28第1篇 机电工程技术 建造师小超人
试验总结：
★室内排水系统灌水试验
（1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，
其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
满水15min水面下降后，再灌满观察5min，液面不降，
管道及接口无渗漏为合格。
（2）室内的雨水管道在安装后应做灌水试验，
灌水高度必须到每根立管上部的雨水斗。
灌水试验持续1h，不渗不漏。
★室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须
达到100％。
★供暖设备及辅助设备试验
（1）锅炉的汽、水系统安装完毕后，必须进行水压试验
项次 设备名称 工作压力P（MPa） 试验压力（MPa）
1 锅炉本体 P<0.59 1.5P但不小于0.2
0.59≤P≤1.18 P+0.3
P>1.18 1.25P
2 可分式省煤器 P 1.25P+0.5
3 非承压锅炉 大气压力 0.2
在试验压力下10min内压力降不超过0.02MPa；然后降至工作压力进行检查，压力不降、不渗不
漏；观察检查，不得有残余变形，受压元件金属和焊缝上不得有水珠和水雾。
（2）锅炉的阀门（尤其是安全阀）应逐个在其公称压力的1.25倍下进行严密性试验，且阀瓣与
阀座密封面不应漏水。
（3）供暖分汽缸（分水器、集水器）安装前应进行水压试验，
试验压力为工作压力的1.5倍，但不得小于0.6MPa。
试验压力下10min内无压降、无渗漏。
（4）敞口箱、罐安装前应做满水试验；密闭箱、罐应以工作压力的1.5倍做水压试验，但不得小
于0.4MPa。满水试验满水后静置24h不渗不漏；水压试验在试验压力下10min内无压降，不渗不
漏。
（5）散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计无要求时
应为工作压力的1.5倍；但不小于0.6MPa。试验时间为2～3min，压力不降且不渗不漏。
29第1篇 机电工程技术 建造师小超人
建筑电气
黄金N问：写出干式变压器施工程序。
【答案】开箱检查→二次搬运→本体安装→附件安装→交接试验→送电前检查→送电运行验收。
黄金N问：写出母线槽施工程序。
【答案】检查验收→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。
黄金N问：
案例背景：

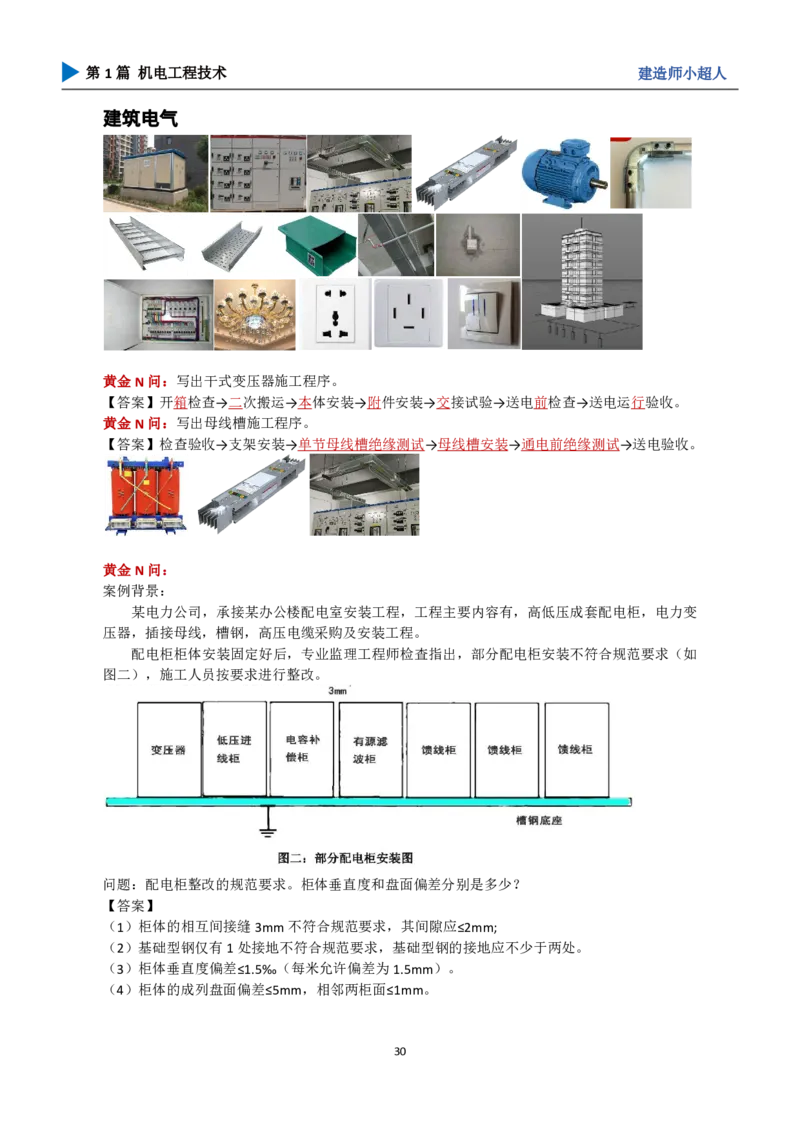

某电力公司，承接某办公楼配电室安装工程，工程主要内容有，高低压成套配电柜，电力变
压器，插接母线，槽钢，高压电缆采购及安装工程。
配电柜柜体安装固定好后，专业监理工程师检査指出，部分配电柜安装不符合规范要求（如
图二），施工人员按要求进行整改。
问题：配电柜整改的规范要求。柜体垂直度和盘面偏差分别是多少？
【答案】
（1）柜体的相互间接缝3mm不符合规范要求，其间隙应≤2mm;
（2）基础型钢仅有1处接地不符合规范要求，基础型钢的接地应不少于两处。
（3）柜体垂直度偏差≤1.5‰（每米允许偏差为1.5mm）。
（4）柜体的成列盘面偏差≤5mm，相邻两柜面≤1mm。
30第1篇 机电工程技术 建造师小超人
黄金N问：
题目训练：
问题：根据图 2 计算 A 相电流。
【答案】100/5*1=20A。
★配电柜安装
1）开箱检查
具有机械、电气防误操作的联锁装置，
机械联锁装置不允许采用钢丝。
2）基础型钢框架制作安装
基础框架一般采用10号槽钢（型钢）制作；型钢框架顶部宜高出地坪100mm，
移开式开关柜的基础型钢框架顶面与土建地面相平。每组型钢框架的接地应采用截面积不小于
100mm²的镀锌扁钢电焊连接，不少于两处接地。
3）成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后， 再安装调整左
右相邻的柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，成套配电柜安装
允许偏差见表：
项目 允许偏差（mm）
垂直度 每米 1.5
水平度 相邻两柜顶部 2
水平度 成列柜顶部 5
平面度 相邻两柜面 1
成列柜面 5
柜间缝隙 2
4）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。
装有电器的柜门应用截面积≥4mm² 的裸铜软线与金属柜体可靠连接，
并有标识。
6）二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm²，电流互感器回路导线截面积不应小
于2.5mm²。互感器安装就位后，各接地引出端子应良好接地。
暂时不用的电流互感器二次线圈应短路后再接地。
（补充：配电箱的电器安装板上必须分设N线端子板和
PE线端子板。N线端子板必须与金属电器安装板绝缘，
PE线端子板必须与金属电器安装板做电气连接。）
31第1篇 机电工程技术 建造师小超人
黄金N问：柜内电器检测内容有哪些？
【答案】测量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘电阻；检测每相导电回路直
流电阻；检测断路器的分、合闸时间；检测断路器主触头分、合闸的同期性；检测断路器合闸的
触头弹跳时间；检测分、合闸线圈的绝缘电阻和直流电阻；检查SF₆气体断路器的漏气率及含水率
等。
黄金N问：柜内电器试验内容有哪些？
【答案】断路器交流耐压试验；断路器分、合闸能力试验；断路器操作机构动作试验；互感器、
电容器性能试验；备用自投试验；操作联动试验；避雷器试验等。
黄金N问：柜内电器整定内容有哪些？
【答案】过电流保护整定，过负荷告警整定，三相一次重合闸整定，
零序过电流保护整定，过电压保护整定。
（口诀：降服刘亚玲）
黄金N问：配电装置送电验收应提交哪些技术资料？
【答案】施工图纸、施工记录、产品合格证、使用说明书等技术资料。
（口诀：书记品涂料）
黄金N问：
背景资料：
防火型母线槽（180N/m）进场后检查了相关的检测报告。母线槽安装完成后，因没能很好的
进行成品保护，遭遇雨季建筑渗水，母线槽受潮。送电前绝缘电阻测试不合格，并且部分吊架安
装不符合规范要求（见图2）。质检员对母线槽安装提出了返工要求，母线槽拆下后，有5节母
线槽的绝缘电阻测试值如表2所示。母线槽经干燥处理，增加圆钢吊架后返工安装，通电验收合
格，但造成了工期的延误。
问题：1.背景中，该母线槽主要检查的报告有哪些？
2.表2中，哪几节母线槽绝缘电阻测试值不符合规范要求?写出合格的要求。
3.图2中，母线槽安装有哪些不符合规范要求？写出符合规范要求的做法。
4.根据背景，母线槽应设置哪些支架？母线槽通电前，绝缘电阻不小于多少？
1.【答案】防火等级和燃烧报告。
2.【答案】（1）第③、⑤节母线槽绝缘电阻值不符合规范要求。
（2）母线槽安装前，应测量每节母线槽的绝缘电阻值，且不应小于20MΩ。
3.【答案】（1）母线槽吊架直径φ6mm不符合规范要求；母线槽水平安装时，圆钢吊架直径不得
32第1篇 机电工程技术 建造师小超人
小于8mm。
（2）母线槽吊架间距3m不符合规范要求，吊架间距不应大于2m。
（3）母线槽拐弯处支架设置不符合规范要求，转弯处应增设支架加强。
4.【答案】（1）母线槽应设置圆钢吊架，直径不得小于8mm，还需设置抗震支架。
（2）母线槽通电前，绝缘电阻不小于0.5MΩ。
★母线槽施工技术
1）检查验收
（1）用1KV兆欧表测量每节母线槽的绝缘电阻，
绝缘电阻值不得小于20MΩ。
（2）母线槽连接部件的防护等级应与母线槽本体防护等级一致，其标识应完整。防火型母线槽应
有防火等级和燃烧报告。
2）支架安装要求
（1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于150N/m母线
槽应进行抗震设防，设置抗震支架。
（2）水平敷设的母线槽，每节不得少于1个支架，
距转角0.4～0.6m处应设置支架，
支架固定点不应设置在母线槽的连接处或分接单元处。
（3）室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得小于
6mm。
3）母线槽安装连接要求
（1）母线槽安装应平直，配电母线槽水平度与垂直度允许偏差不宜大于1.5‰，
全长允许偏差不宜大于20mm；照明母线槽水平度允许偏差全长不应大于5mm，
垂直度允许偏差不应大于10mm。母线槽与外壳同心度的允许偏差不应大于5mm。
（2）母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管上方穿越，
如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m时，每50～
60m宜设置伸缩节。
（4）母线槽的连接口不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞四
周应设置高度为50mm及以上的防水台，
并采取防火封堵措施。
（5）母线的连接紧固应用力矩扳手。
母线槽连接后的接触电阻值应小于0.1Ω。
（6）母线槽的金属外壳间应连接可靠，
母线槽全长与接地保护导体连接不应少于2处；分支母线槽的金属外壳末端应与接地保护导体连
接。
4）母线槽通电前检查
（1）母线绝缘电阻测试和耐压试验应合格，
母线槽绝缘电阻值不应小于0.5MΩ。
（2）分接单元插入时，接地触头应先于相线触头接触，
且触头应连接紧密；退出时，接地触头应后于相线触头脱开，分接单元内开关设备处于断路状态。
黄金N问：
背景资料：
33第1篇 机电工程技术 建造师小超人

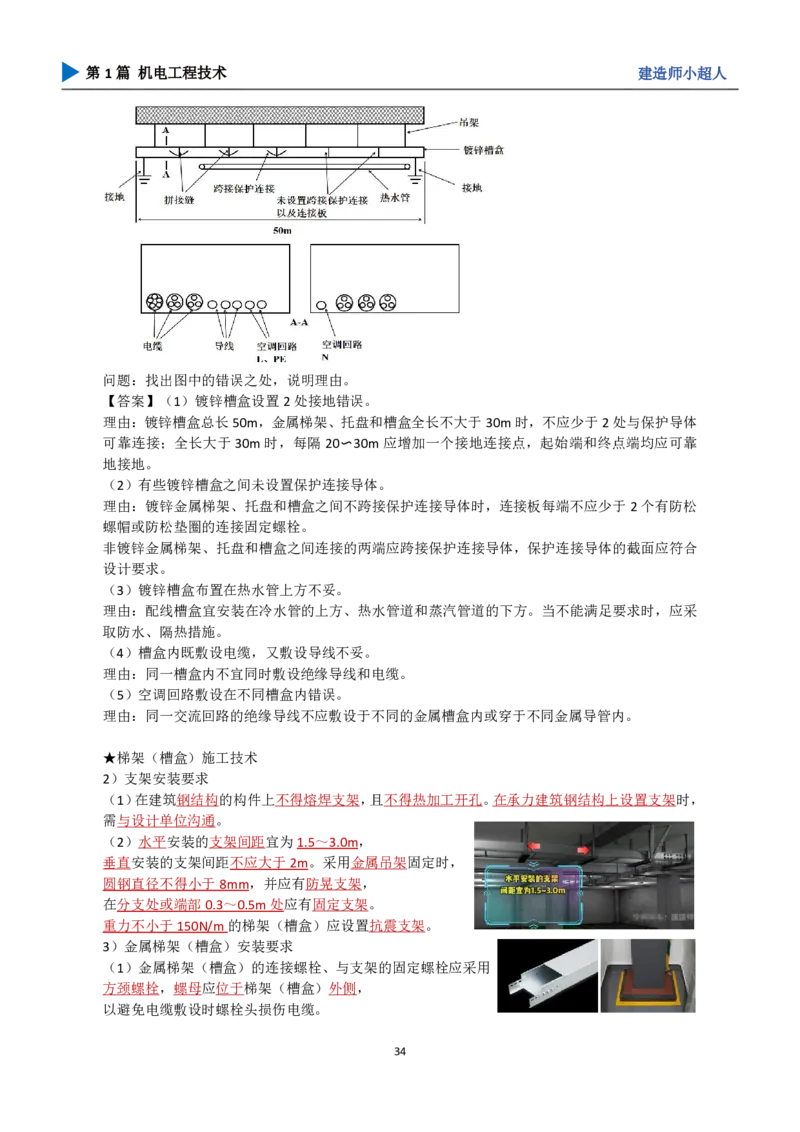

问题：找出图中的错误之处，说明理由。
【答案】（1）镀锌槽盒设置2处接地错误。
理由：镀锌槽盒总长50m，金属梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体
可靠连接；全长大于30m时，每隔20〜30m应增加一个接地连接点，起始端和终点端均应可靠
地接地。
（2）有些镀锌槽盒之间未设置保护连接导体。
理由：镀锌金属梯架、托盘和槽盒之间不跨接保护连接导体时，连接板每端不应少于2个有防松
螺帽或防松垫圈的连接固定螺栓。
非镀锌金属梯架、托盘和槽盒之间连接的两端应跨接保护连接导体，保护连接导体的截面应符合
设计要求。
（3）镀锌槽盒布置在热水管上方不妥。
理由：配线槽盒宜安装在冷水管的上方、热水管道和蒸汽管道的下方。当不能满足要求时，应采
取防水、隔热措施。
（4）槽盒内既敷设电缆，又敷设导线不妥。
理由：同一槽盒内不宜同时敷设绝缘导线和电缆。
（5）空调回路敷设在不同槽盒内错误。
理由：同一交流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同金属导管内。
★梯架（槽盒）施工技术
2）支架安装要求
（1）在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结构上设置支架时，
需与设计单位沟通。
（2）水平安装的支架间距宜为1.5～3.0m，
垂直安装的支架间距不应大于2m。采用金属吊架固定时，
圆钢直径不得小于8mm，并应有防晃支架，
在分支处或端部0.3～0.5m处应有固定支架。
重力不小于150N/m的梯架（槽盒）应设置抗震支架。
3）金属梯架（槽盒）安装要求
（1）金属梯架（槽盒）的连接螺栓、与支架的固定螺栓应采用
方颈螺栓，螺母应位于梯架（槽盒）外侧，
以避免电缆敷设时螺栓头损伤电缆。
34第1篇 机电工程技术 建造师小超人
（2）梯架（槽盒）穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施，穿越楼板处的
预留洞周边应砌筑防水台。
4）金属梯架（槽盒）接地要求
（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于2处；全长大于30m
时，每隔20～30m处应增加一个接地连接点，终端和起始端均应接地。
（2）非镀锌金属梯架（槽盒）之间连接的两端应跨接保护联结导体，保护联结导体的截面应符合
设计要求。
镀锌金属梯架（槽盒）之间不跨接保护联结导体时，
连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
黄金N问：
背景资料：
某建设单位开发一小区高层民用住房建筑，工程内容有室内供配电、灯具安装、建筑管道、
消防、电梯等。地下一层供电线路施工时，A单位不符合规范要求，被监理制止。如下图：
35第1篇 机电工程技术 建造师小超人
问题：根据案例背景，指出图中不符合规范之处并改正。
【答案】（1）配电柜相互间接缝5mm，错误。改正：相互间接缝不应大于2mm。
（2）配电柜基础型钢与保护导体连接只有1处，错误。改正：配电柜基础型钢与保护导体连接不
少于2处。
（3）灯具采用木楔固定，错误。改正：应采用预埋吊钩、膨胀螺栓等安装固定，在砌体和混凝土
结构上严禁使用木楔、尼龙塞或塑料塞固定。
（4）连接灯具的柔性导管1.5m错误。改正：柔性导管的长度在照明工程中不宜大于1.2m。
（5）连接电动机的柔性导管1.2m错误。改正：柔性导管的长度在动力工程中不宜大于0.8m。
（6）导管采用6mm圆钢吊架，错误。改正：圆钢直径不得小于8mm，并应设置防晃支架。
（7）镀锌导管采用熔焊保护联结导体，错误。改正：镀锌钢导管连接处的两端宜用专用接地卡固
定保护联结导体；保护联结导体应为铜芯软导线，截面积不应小于4mm²。
（8）灯具回路与电动机回路在同一导管内，错误。改正：不同回路、不同电压等级和交流与直流
线路的绝缘导线不应穿于同一导管内。
黄金N问：
背景资料：
问题：指出图中错误之处，并改正。
【答案】（1）套管两端露出墙面的长度20mm，错误。
改正：套管两端露出墙面的长度宜为30～50mm。
（2）导管穿越密闭穿墙套管的仅有一侧设置过线盒，错误。
改正：导管穿越密闭穿墙套管的两侧应设置过线盒，并应做好封堵。
★导管施工技术
2）支架安装要求
（1）导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。
在距离盒（箱）、分支处或端部0.3～0.5m处应设置固定支架。
内径不小于60mm的导管应设置抗震支架。
3）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，
不得采用套管熔焊连接。镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
（2）明配导管应排列整齐、固定点间距均匀、安装牢固；在距弯头、终端或柜、箱等边缘150~500mm
范围内应设有固定管卡。
36第1篇 机电工程技术 建造师小超人
（3）明配导管的弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，
其弯曲半径不宜小于管外径的4倍。
埋设于混凝土内的导管弯曲半径不宜小于管外径的6倍，
当埋于地下时，其弯曲半径不宜小于管外径的10倍。
（4）暗配导管的表面埋设深度与建筑物（构筑物）
表面距离不应小于15mm。

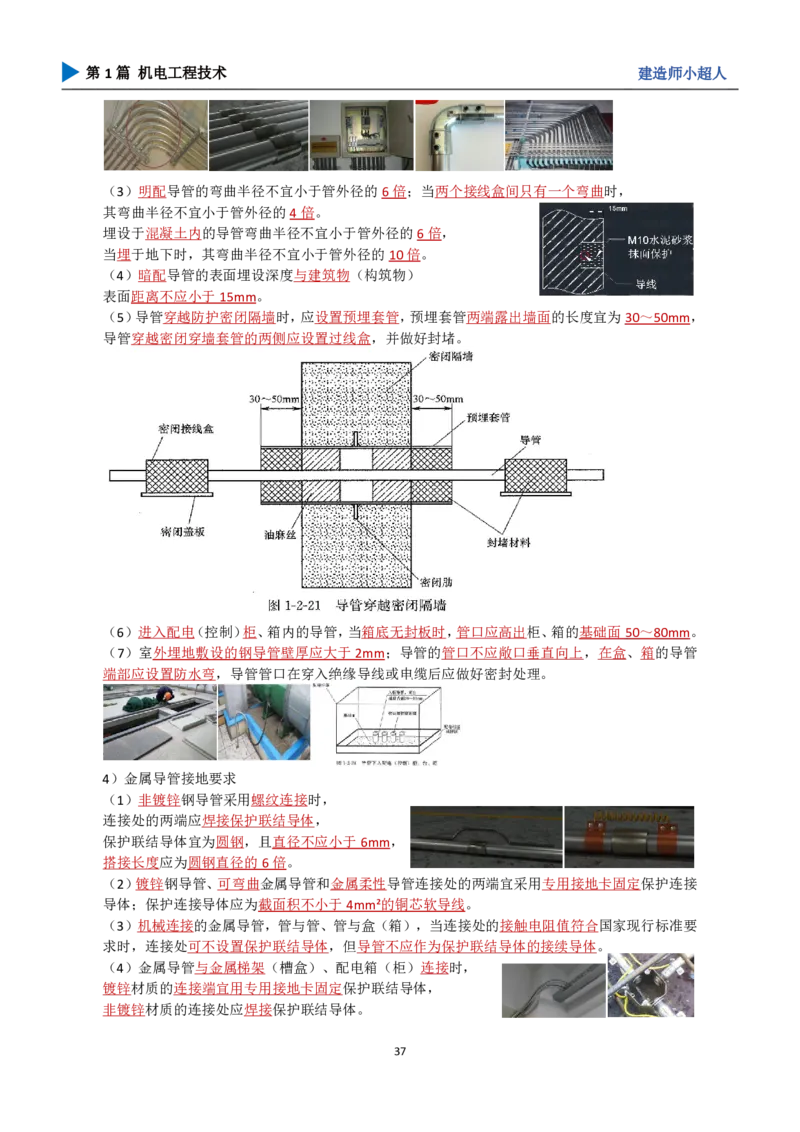

（5）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～50mm，
导管穿越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
（6）进入配电（控制）柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面50～80mm。
（7）室外埋地敷设的钢导管壁厚应大于2mm；导管的管口不应敞口垂直向上，在盒、箱的导管
端部应设置防水弯，导管管口在穿入绝缘导线或电缆后应做好密封处理。
4）金属导管接地要求
（1）非镀锌钢导管采用螺纹连接时，
连接处的两端应焊接保护联结导体，
保护联结导体宜为圆钢，且直径不应小于6mm，
搭接长度应为圆钢直径的6倍。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护连接
导体；保护连接导体应为截面积不小于4mm²的铜芯软导线。
（3）机械连接的金属导管，管与管、管与盒（箱），当连接处的接触电阻值符合国家现行标准要
求时，连接处可不设置保护联结导体，但导管不应作为保护联结导体的接续导体。
（4）金属导管与金属梯架（槽盒）、配电箱（柜）连接时，
镀锌材质的连接端宜用专用接地卡固定保护联结导体，
非镀锌材质的连接处应焊接保护联结导体。
37第1篇 机电工程技术 建造师小超人

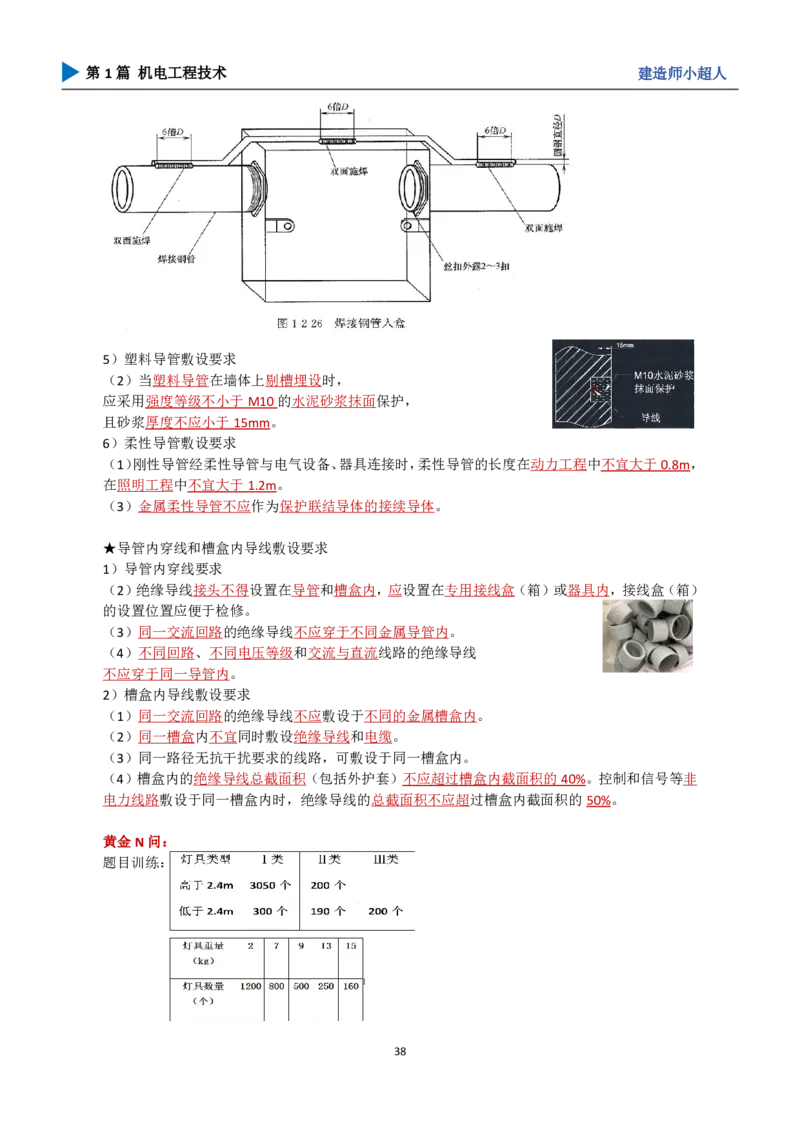

5）塑料导管敷设要求
（2）当塑料导管在墙体上剔槽埋设时，
应采用强度等级不小于M10的水泥砂浆抹面保护，
且砂浆厚度不应小于15mm。
6）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，
在照明工程中不宜大于1.2m。
（3）金属柔性导管不应作为保护联结导体的接续导体。
★导管内穿线和槽盒内导线敷设要求
1）导管内穿线要求
（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）
的设置位置应便于检修。
（3）同一交流回路的绝缘导线不应穿于不同金属导管内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线
不应穿于同一导管内。
2）槽盒内导线敷设要求
（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
（2）同一槽盒内不宜同时敷设绝缘导线和电缆。
（3）同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的40%。控制和信号等非
电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%。
黄金N问：
题目训练：
38第1篇 机电工程技术 建造师小超人
问题：案例中，必须接地的灯具有多少个？必须做恒定均布载荷强度试验的灯具有多少个？试验
应如何进行？
【答案】（1）必须接地的灯具有3350个，Ⅰ类灯具。
（2）必须做恒定均布载荷强度试验的灯具有410个。
（3）按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。
黄金N问：
案例背景：

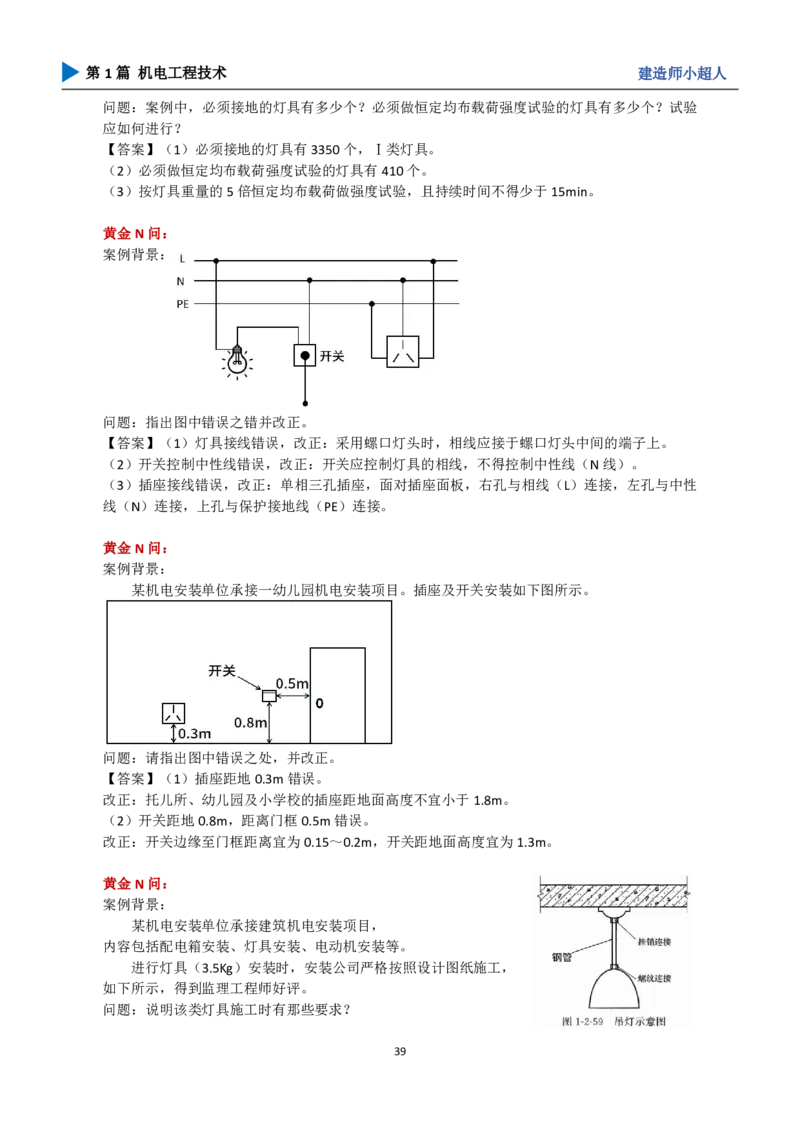

问题：指出图中错误之错并改正。
【答案】（1）灯具接线错误，改正：采用螺口灯头时，相线应接于螺口灯头中间的端子上。
（2）开关控制中性线错误，改正：开关应控制灯具的相线，不得控制中性线（N线）。
（3）插座接线错误，改正：单相三孔插座，面对插座面板，右孔与相线（L）连接，左孔与中性
线（N）连接，上孔与保护接地线（PE）连接。
黄金N问：
案例背景：
某机电安装单位承接一幼儿园机电安装项目。插座及开关安装如下图所示。
问题：请指出图中错误之处，并改正。
【答案】（1）插座距地0.3m错误。
改正：托儿所、幼儿园及小学校的插座距地面高度不宜小于1.8m。
（2）开关距地0.8m，距离门框0.5m错误。
改正：开关边缘至门框距离宜为0.15～0.2m，开关距地面高度宜为1.3m。
黄金N问：
案例背景：
某机电安装单位承接建筑机电安装项目，
内容包括配电箱安装、灯具安装、电动机安装等。
进行灯具（3.5Kg）安装时，安装公司严格按照设计图纸施工，
如下所示，得到监理工程师好评。
问题：说明该类灯具施工时有那些要求？
39第1篇 机电工程技术 建造师小超人
【答案】（1）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应
小于灯具挂销直径，且不应小于6mm。
（2）当采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。
（3）灯具与固定装置及灯具连接件之间采用螺纹连接的螺纹啮合扣数不应少于5扣。
黄金N问：
题目训练：

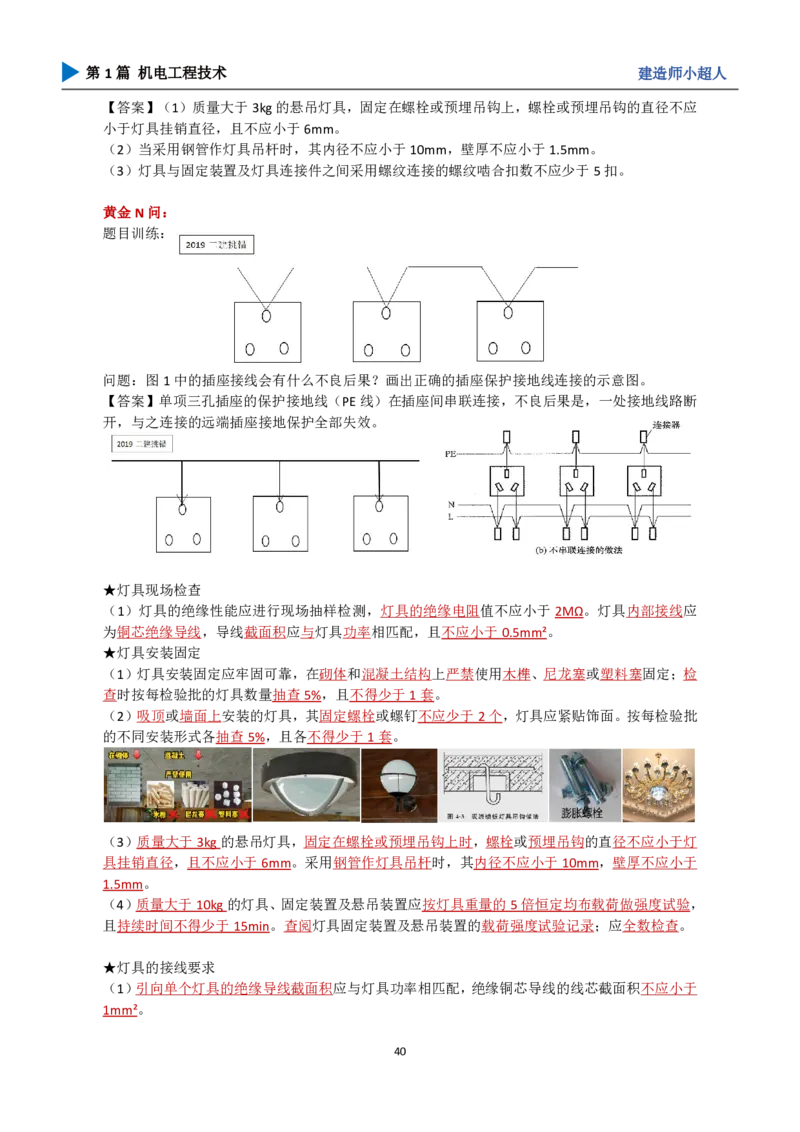

问题：图1中的插座接线会有什么不良后果？画出正确的插座保护接地线连接的示意图。
【答案】单项三孔插座的保护接地线（PE线）在插座间串联连接，不良后果是，一处接地线路断
开，与之连接的远端插座接地保护全部失效。
★灯具现场检查
（1）灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ。灯具内部接线应
为铜芯绝缘导线，导线截面积应与灯具功率相匹配，且不应小于0.5mm²。
★灯具安装固定
（1）灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检
查时按每检验批的灯具数量抽查5%，且不得少于1套。
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。按每检验批
的不同安装形式各抽查5%，且各不得少于1套。
（3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上时，螺栓或预埋吊钩的直径不应小于灯
具挂销直径，且不应小于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于
1.5mm。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，
且持续时间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
★灯具的接线要求
（1）引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积不应小于
1mm²。
40第1篇 机电工程技术 建造师小超人
★防触电保护灯具的类型及接线要求
灯具类型 防触电措施 要求
Ⅰ类 不仅依靠基本绝缘，还需把外露可导 必须采用铜芯软导线与保护导体可靠连接。
电部分连接到保护导体上 铜芯软导线（接地线）的截面应与进入灯具
的电源线截面相同
Ⅱ类 不仅依靠基本绝缘，还具有双重绝缘 不需要与保护导体连接
或加强绝缘
Ⅲ类 依靠安全特低电压，电源电压不超过 外壳不许与保护导体连接
交流50V，采用隔离变压器供电，并
且其内部不会产生高于安全特低电压
★开关安装接线要求
开关距地面高度宜为1.3m，相同型号开关并列安装时高度宜一致。
开关应控制灯具的相线，不得控制中性线（N 线），
防止开关处于断位时灯具带电。
★插座安装接线要求
1）插座安装要求
（1）一个房间内的插座宜由同一回路配电。插座距地面高度一般为0.3m，
托儿所、幼儿园及小学校的插座距地面高度不宜小于1.8m，
同一场所安装的插座高度应一致。
2）插座接线要求
（1）单相两孔插座，面对插座面板，右孔（或上孔）与相线（L）连接，左孔（或下孔）与中性
线（N）连接。单相三孔插座，面对插座面板，右孔与相线（L）连接，左孔与中性线（N）连接，
上孔与保护接地线（PE）连接。
（2）三相四孔及三相五孔插座的上孔应接保护接地线（PE）；
插座的保护接地线端子不得与中性线端子连接；
同一场所的三相插座，其接线的相序应一致。
（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体的
接线端子转接供电。
黄金N问：
案例背景：
某项目机电工程由某安装公司承接。
工程利用建筑物女儿墙上接闪带作为接闪器，
支架为圆钢，并采用明敷引下线（圆钢）。
但安装公司并未严格按照规范施工，
被监理工程师制止，如下图所示：
在测量接地装置的接地电阻时，
接地电阻偏大。未达到设计要求，
安装公司采取了能降低接地电阻的措施后，
书面通知监理工程师进行隐蔽工程验收。
41第1篇 机电工程技术 建造师小超人
问题：1.图中，安装公司存在那些问题？如何改正？
2.写出本工程降低接地电阻的措施。
1.【答案】
错误之处：（1）接闪带采用Φ8mm普通圆钢错误。
改正：接闪带使用Φ12mm镀锌圆钢制作。
（2）接闪带支架高度100mm错误。
改正：固定支架高度不宜小于150mm。
（3）接闪带支架间距为1.5m错误。
改正：采用镀锌圆钢支架的间距为1m。
（4）接闪带在过建筑物变形缝处的跨接没有补偿措施错误。
改正：接闪带在过建筑物变形缝处的跨接应有补偿措施。
（5）接地体埋深0.6m错误。
改正：接地装置顶面埋设深度不应小于0.6m，且应在冻土层以下。
（6）接地体间距4m错误。
改正：间距不应小于5m。
2.【答案】可采用降阻剂、换土和接地模块来降低接地电阻。
黄金N问：
背景资料：
某安装公司承接一商业中心的建筑智能化工程的施工。工程包括：建筑设备监控系统，安全
技术防范系统，公共广播系统，防雷与接地和机房工程。
在工程的质量验收中,发现机房和弱电井的接地干线搭接不符合施工质量验收规范要求,监理
工程师对40x4mm镀锌扁钢的焊接搭接提出整改要求，对扁钢与钢管的焊接搭接提出整改要求，
项目部返工后,通过验收。

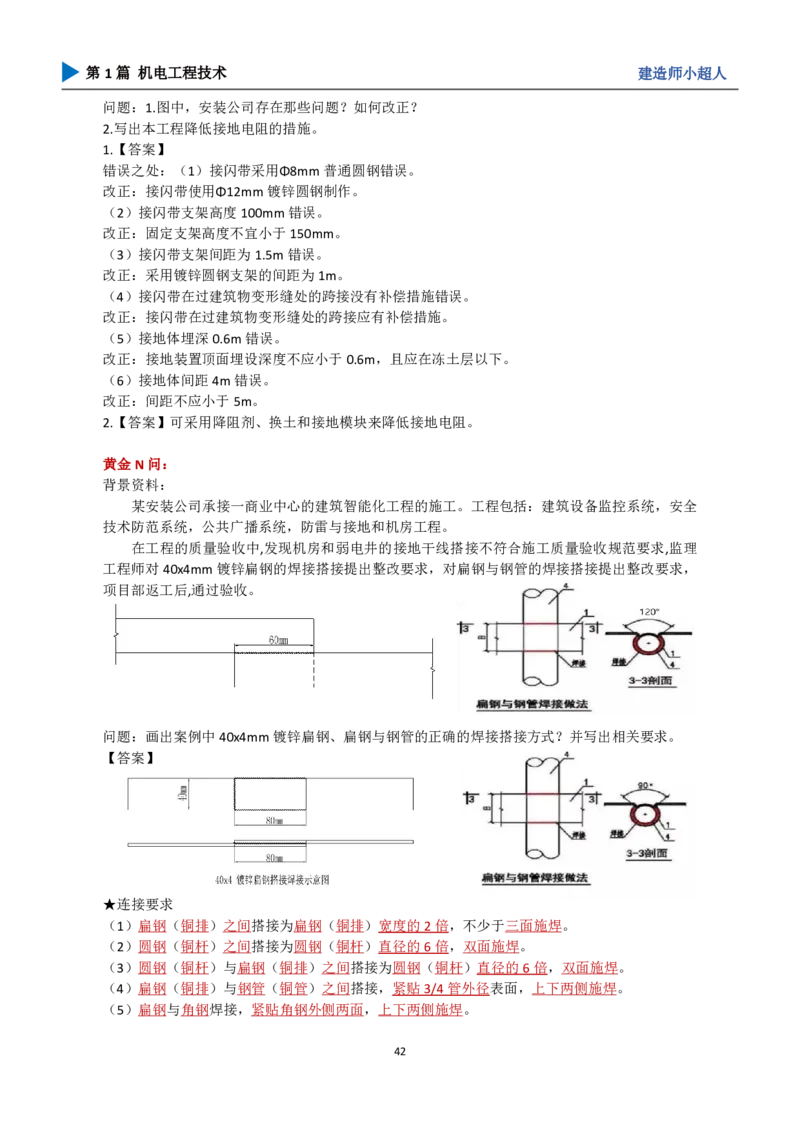

问题：画出案例中40x4mm镀锌扁钢、扁钢与钢管的正确的焊接搭接方式？并写出相关要求。
【答案】
★连接要求
（1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于三面施焊。
（2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
（3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
（4）扁钢（铜排）与钢管（铜管）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
42第1篇 机电工程技术 建造师小超人
★接闪带（网）的施工要求
（1）接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架
高度不宜小于150mm。采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个
固定支架应能承受49N的垂直拉力。接闪带在过建筑物变形缝处的跨接应采取补偿措施。
（2）建筑物屋顶上的金属物应与接闪网连接成一体，
如铁栏杆、钢爬梯、金属旗杆、透气管、金属柱灯、
冷却塔等。（备注：室外风管系统拉锁除外）
★引下线的施工要求
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热镀
锌扁钢时，可采用焊接或螺栓连接。在离地1.5m处做断接卡。
（2）利用建筑物外立面混凝土柱内的主钢筋作
防雷引下线时，应离地0.5m处做接地测试点，
接地测试点通常不少于2个，并有明显标识。
★人工接地体的施工要求
（1）垂直接地体采用镀锌钢管的壁厚应不小于2.5mm，镀锌角钢的厚度应不小于4mm，镀锌圆
钢的直径不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地体的顶部距地面不小于
0.6m，垂直接地体的水平间距应不小于5m。
（2）水平接地体的镀锌扁钢的厚度应不小于4mm, 截面积应不小于100mm²; 镀锌圆钢的截面积
应不小于100mm²。水平接地体距地面至少为0.6m。接地体施工完成后应填土夯实，以减少接地
电阻。
★当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻值。
★采用接地模块降低接地电阻值
接地模块的顶面埋深不应小于0.6m，
接地模块间距不应小于模块长度的3～5倍。
43第1篇 机电工程技术 建造师小超人
通风空调
黄金N问：
背景资料：
某安装公司承接商务楼机电安装工程，工程内容：设备、管道和通风空调安装等；商务楼办
公区域空调系统采用多联机组。项目部在施工成本分析预测后，采取劳动定额管理，实行计件工
资制；控制设备采购；在量、价方面控制材料采购；控制施工机械租赁等措施控制施工成本，使

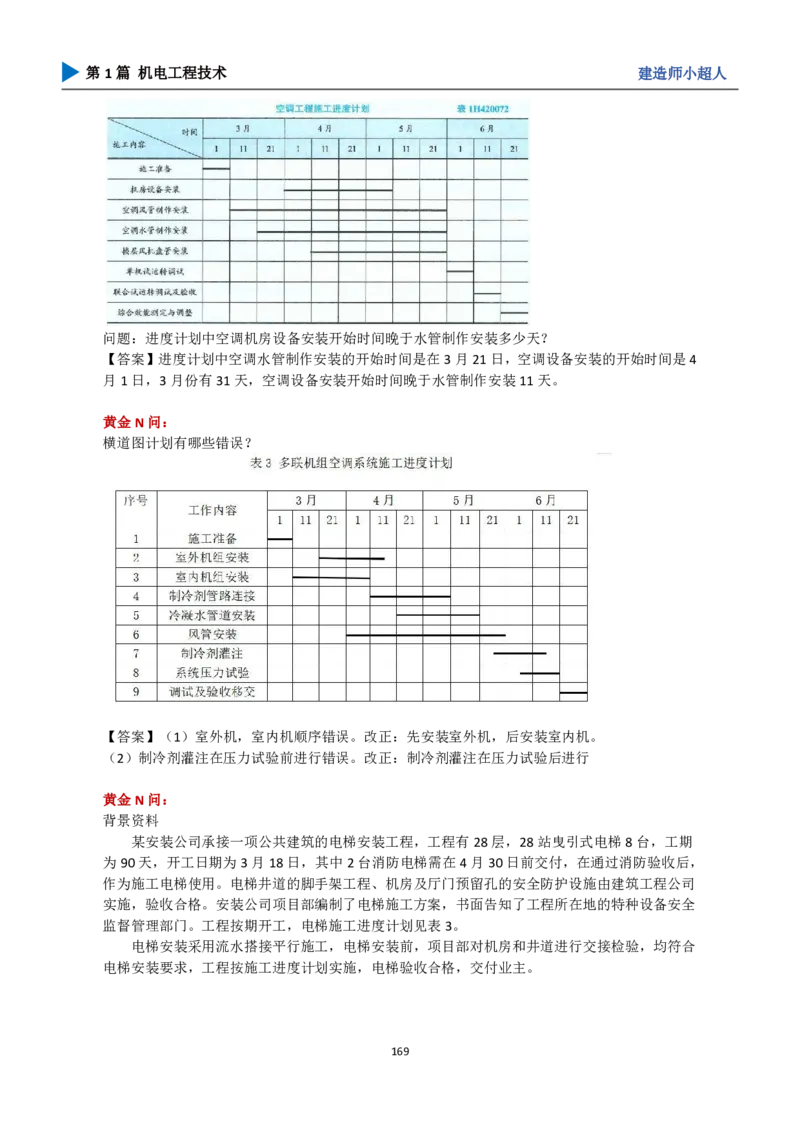

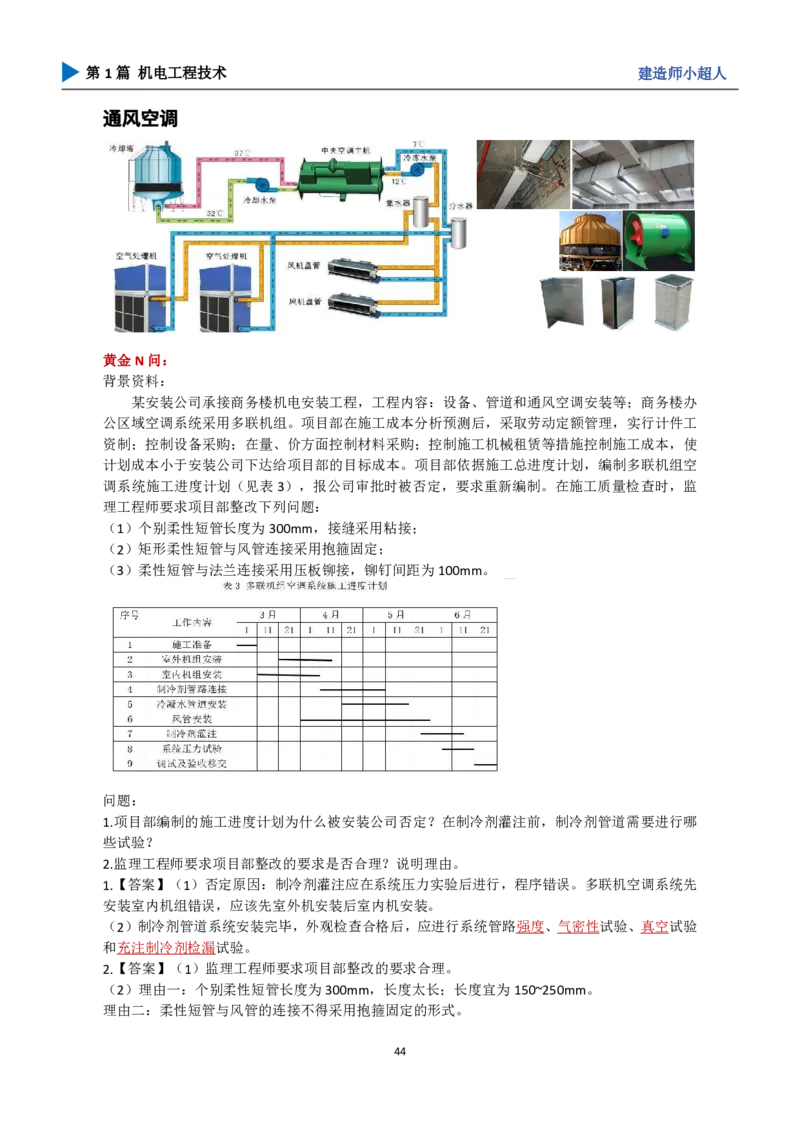

计划成本小于安装公司下达给项目部的目标成本。项目部依据施工总进度计划，编制多联机组空
调系统施工进度计划（见表3），报公司审批时被否定，要求重新编制。在施工质量检查时，监
理工程师要求项目部整改下列问题：
（1）个别柔性短管长度为300mm，接缝采用粘接；
（2）矩形柔性短管与风管连接采用抱箍固定；
（3）柔性短管与法兰连接采用压板铆接，铆钉间距为100mm。
问题：
1.项目部编制的施工进度计划为什么被安装公司否定？在制冷剂灌注前，制冷剂管道需要进行哪
些试验？
2.监理工程师要求项目部整改的要求是否合理？说明理由。
1.【答案】（1）否定原因：制冷剂灌注应在系统压力实验后进行，程序错误。多联机空调系统先
安装室内机组错误，应该先室外机安装后室内机安装。
（2）制冷剂管道系统安装完毕，外观检查合格后，应进行系统管路强度、气密性试验、真空试验
和充注制冷剂检漏试验。
2.【答案】（1）监理工程师要求项目部整改的要求合理。
（2）理由一：个别柔性短管长度为300mm，长度太长；长度宜为150~250mm。
理由二：柔性短管与风管的连接不得采用抱箍固定的形式。
44第1篇 机电工程技术 建造师小超人
理由三：柔性短管与法兰连接采用条形镀锌钢板压条的方式，铆钉间距为100mm，间距太大。铆
钉间距宜为60~80mm。
黄金N问：
案例背景：
某施工单位承建一商业楼的机电安装工程。主要工程内容有：建筑电气、建筑给水排水，通
风与空调，电梯。
该商业楼空调系统，风管工作压力为2000pa，通风系统风管工作压力为1500pa，空调系统与
通风系统的风管，均采用镀锌钢板。
通风系统施工中，监理工程师认为风管需要加固，但施工单位认为：矩形风管边长虽然大于
630mm，但管段长度不大于1250mm，无需加固；此外，空调系统、通风系统的施工，也存在不
当之处，被监理工程师制止，如下图所示：
问题：
1.施工单位认为通风系统风管不需加固，是否正确？说明理由。
2.图中，施工单位存在哪些错误？并改正。
1.【答案】（1）不正确。理由：低压风管单边平面面积大于1.2m2，中、高压风管大于1.0m2也
需要加固，案例中，风管尺寸为2000x1600mm，长度为1000mm，工作压力为1500pa，属于中压
风管，最大单边面积为2x1=2m²，应进行加固。
2.【答案】空调系统错误之处：
（1）板材拼接产生十字缝；
改正：风管板材拼接的接缝应错开，不得有十字形接缝。
（2）采用按扣式咬口错误。
改正：应改为：单咬口、联合角咬口、转角咬口（任选其一）
理由：风管工作压力为2000pa，属于高压风管，按扣式咬口不适用高压系统。
（3）密封位置在负压侧错误。
改正：密封位置应在风管正压侧，风管工作压2000pa，故应在内部涂密封胶。
通风系统错误之处：
（1）风管拉锁与接闪带连接错误。
改正：风管拉锁不应与接闪带连接。
（2）风阀供电电缆在风管内错误。
改正：风管内严禁其他管线穿越。
★多联机系统安装程序：基础验收→室外机吊装→设备减振装置安装→室外机安装→室内机安装→
管道连接→管道强度试验及真空试验→系统充制冷剂→管道及设备绝热→调试运行→质量检查。
45第1篇 机电工程技术 建造师小超人
★金属风管安装程序：测量放线→支吊架制作→支吊架定位安装→
风管检查→组合连接→风管调整→漏风量测试→
风管绝热→质量检查。
★风管制作
1）一般制作要求
（2）风管的密封应以板材连接的密封为主，也可采用密封胶嵌缝等方法。密封面宜设在风管的正
压侧。
类别 风管工作压力P（Pa） 密封要求
管内正压 管内负压
微压 P≤125 P≥-125 接缝及接管连接处应严密
低压 125＜P≤500 -500≤P＜-125 接缝及接管连接处应严密，密封面宜设在风管
的正压侧
中压 500＜P≤1500 -1000≤P＜-500 接缝及接管连接处应采取密封措施
高压 1500＜P≤2500 -2000≤P＜-1000 所有拼接缝及接管连接处均应采取密封措施
（4）风管板材拼接的接缝应错开，不得有十字形拼接缝。
（5）符合下列条件的金属风管应采取加固措施：
形状 分类 需要加固条件
圆形 直咬缝 直径大于等于800mm，且管段长度 直径大于等于 800mm，
大于1250mm 且表面积大于4m2
螺旋风管 高压系统，直径大于2000mm
矩形 矩形风管 边长大于 630mm，管段长度大于 低压风管单 中、高压
1250mm 边平面面积 风管单边
矩形保温 边长大于 800mm 管段长度大于 大于1.2m2 平面面积
1250mm 于1.0m2
★镀锌钢板风管制作
46第1篇 机电工程技术 建造师小超人
（4）矩形风管制作采用咬口连接时，
咬口的形式有单咬口、联合角咬口、
转角咬口、按扣式咬口，其中单咬口、
联合角咬口、转角咬口适用于微压、
低压、中压及高压系统；
按扣式咬口适用于微压、低压及中压系统。
★制冷剂管道系统安装完毕，外观检查合格后，应进行系统管路强度、气密性试验、真空试验和
充注制冷剂检漏试验
黄金N问：制冷剂阀门安装前应进行哪些试验？合格标准属什么？
【答案】制冷剂阀门安装前应进行强度和严密性试验。强度试验压力为阀门公称压力的1.5倍，
持续时间不应少于5min；严密性试验压力为阀门公称压力的1.1倍，持续时间30s，不漏为合格。
★柔性短管
柔性短管不应为异径连接管。
①柔性短管长度宜为150～250mm，与风管的连接不得采用抱箍固定的形式。
柔性短管与角钢法兰组装时，可采用条形镀锌钢板压条的方式，通过铆接连接。压条翻边宜为6～
9mm，紧贴法兰，铆接平顺，铆钉间距宜为60～80mm。
黄金N问：风管的加固形式有哪些？
【答案】风管的加固形式有：角钢加固、折角加固、立咬口加固，扁钢内支撑、镀锌螺杆内支撑、
钢管内支撑加固。
黄金N问：采用镀锌螺杆内支撑加固时，垫圈应在什么位置？
【答案】采用镀锌螺杆内支撑加固时，负压系统专用垫圈应安装于风管内侧，正压系统专用垫圈
应安装于风管外侧。
黄金N问：柔性风管技术要求有哪些？
【答案】可伸缩金属或非金属柔性风管的长度不宜大于 2m。柔性风管支吊架的间距不应大于
1500mm，承托的座或箍的宽度不应小于25mm，两支架间风道的最大允许下垂应为100mm，且
不应有死弯或塌凹。
47第1篇 机电工程技术 建造师小超人
黄金N问：
案例背景：
安装公司承接某商务楼的机电安装工程，工程主要内容是通风与空调，建筑给排水、建筑电
器和消防等工程。

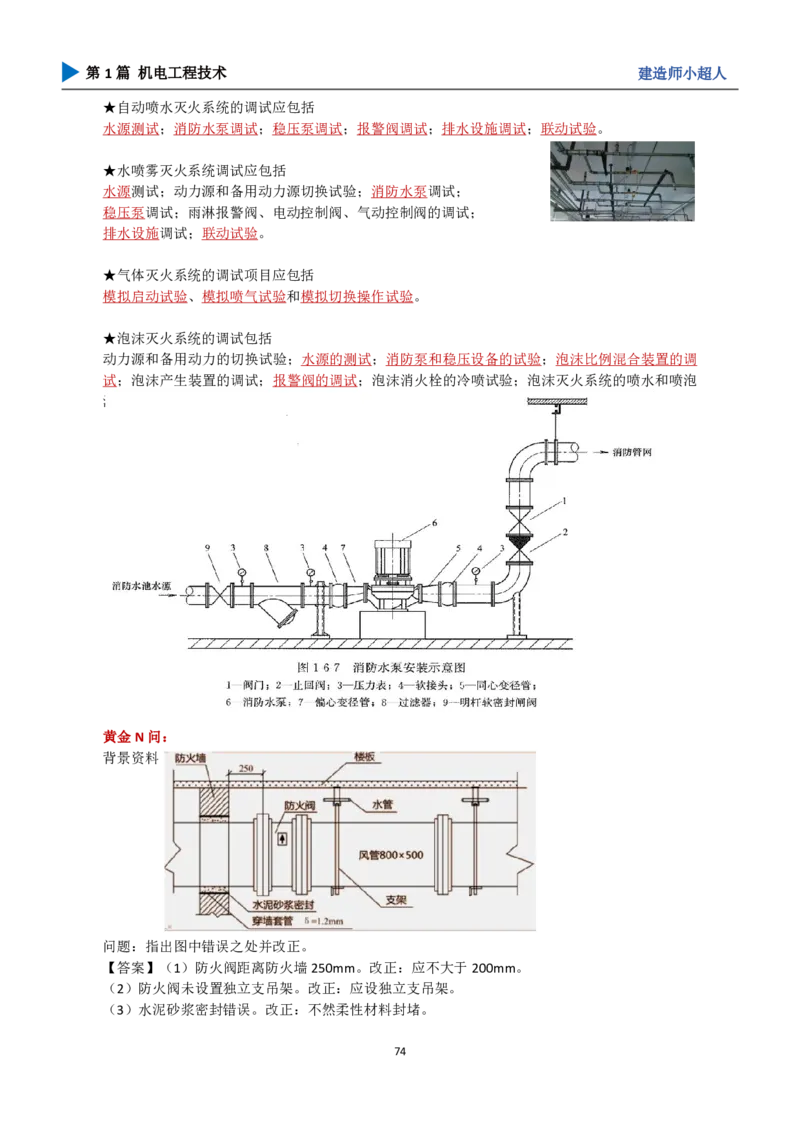

安装公司进行风管安装时，由于不符合规范，被监理工程师制止，如下所示：
问题：指出图中的风管及其配件安装不符合规范要求之处，写出正确的规范要求。
【答案】不符合规范要求之处：
（1）穿墙套管厚度错误。应设钢板厚度不小于1.6mm的钢制防护套管。
（2）水泥砂浆密封错误。风管与防护套管之间应采用不燃柔性材料封堵严密。
（3）防火阀支架设置错误。边长或直径大于等于630mm的防火阀应设置独立支吊架。
（4）防火阀位置错误。防火分区隔墙两侧的防火，距离墙表面应不大于200mm。
（5）水管与风管共用吊架错误；水管与风管的支吊架要分开设置，并水管应置于风管的下方。
黄金N问：
背景资料：
施工过程中，消防排烟系统设计工作压力750Pa，排烟风管采用角钢法兰连接，现场排烟防
火阀及风管安装见图1，监理单位在工程质量验评时，对排烟防火阀的安装和排烟风管法兰连接
工艺提出整改要求。
问题：请写出图1中排烟防火阀安装和排烟风管法兰连接的正确要求。
【答案】（1）排烟防火阀的安装位置、方向应正确，阀门应顺气流方向关闭，防火分区隔墙两侧
48第1篇 机电工程技术 建造师小超人
的防火阀，距墙表面应不大于200mm。排烟防火阀宜设独立支吊架。
（2）750Pa的风管属于中压管道。中、低压系统矩形风管法兰螺栓及铆钉间距小于等于150mm，
风管法兰的垫片材质厚度不应小于3mm。
黄金N问：
案例背景：
某市财政拨款建设一综合性三甲医院，其中通风空调工程采用电子方式公开招标。
排烟、排风风机进场报验后，安装就位于屋顶的混凝土基础上，风机与基础之间安装橡胶减

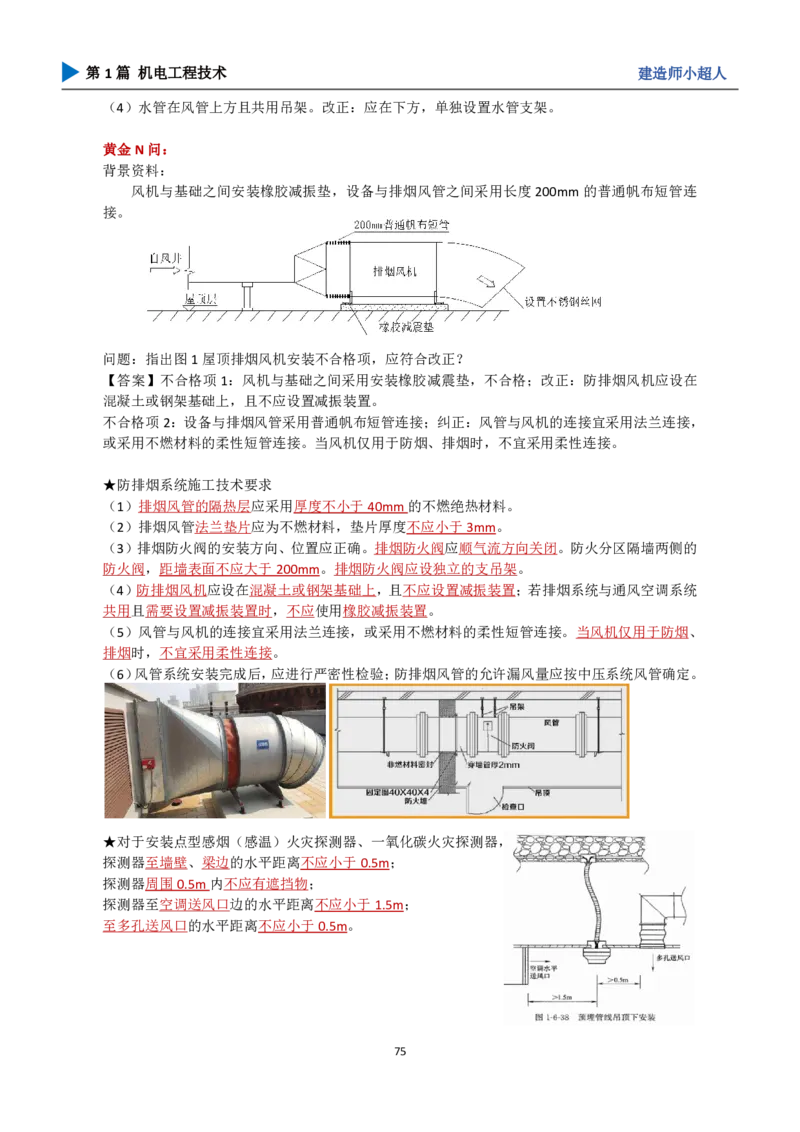

振垫，设备与排烟风管之间采用长度200mm的普通帆布短管连接（见图1）。监理单位在验收过
程中，发现排烟风机的上述做法不合格，要求施工单位整改。
问题：指出图1屋顶排烟风机安装不合格项，应符合改正？
【答案】不合格项1：风机与基础之间采用安装橡胶减震垫，不合格；
改正：防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置。
不合格项2：设备与排烟风管采用普通帆布短管连接；
改正：防排烟系统作为独立系统时，风机与风管应采用直接连接，不应加设柔性短管。
排烟与排风共用风管系统，或其他特殊情况时应加设柔性短管。应为不然材料。
黄金N问：
案例背景：
某施工单位承建空调安装工程，风管属于正压高压风管。
...
空调系统安装完成，在单机试运行之后进行了联动试运转，发现风管上的调节风阀部分损坏，
监理工程师发现该调节风阀没有生产厂提供的相关测试合格的证书或试验报告。
问题：针对该案例，生产厂应提供调节风阀的哪些测试合格的证书或试验报告？
【答案】风管属于高压风管，工作压力为：1500Pa＜P≤2500Pa；大于1000Pa。生产厂应提供在1.5
倍工作压力下能自由开关的强度测试合格的证书或试验报告。

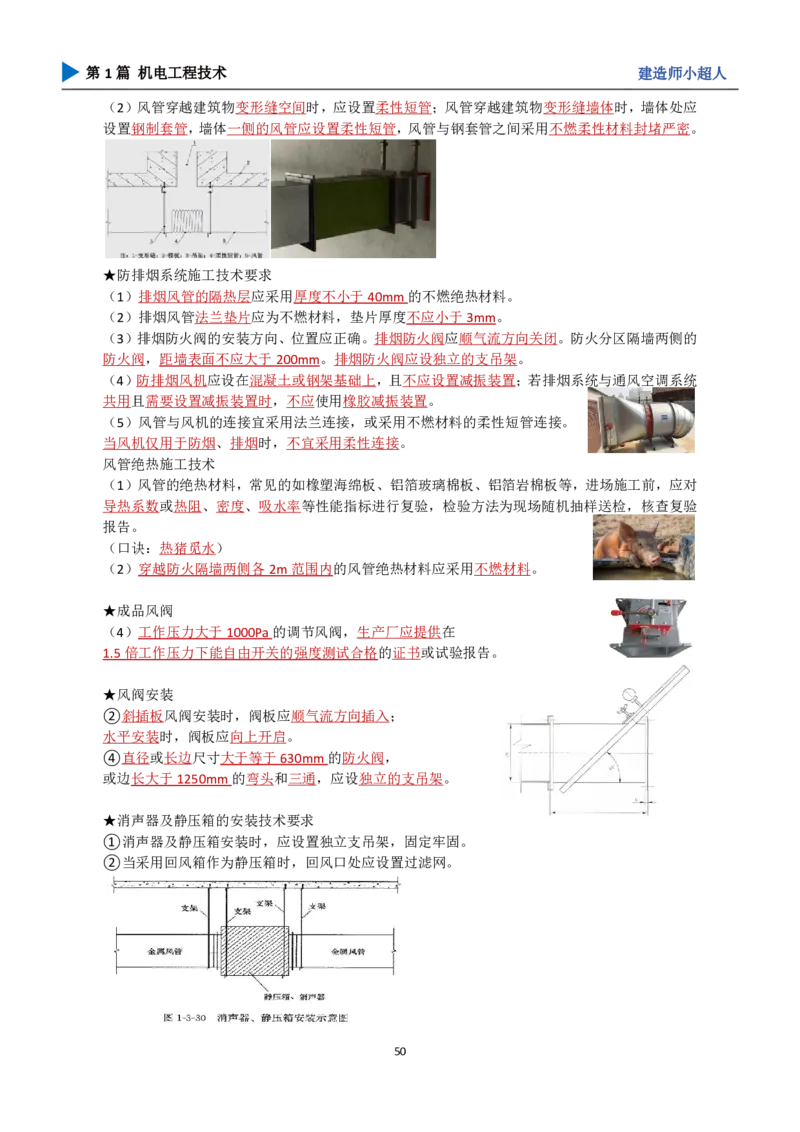

★风管安装
1）一般技术要求
（1）当风管穿过封闭的防火、
防爆的墙体或楼板时，
必须设置厚度不小于1.6mm的钢制防护套管；
风管与防护套管之间，
应采用不燃柔性材料封堵严密。
穿墙套管与墙体两侧平齐，
穿楼板套管底端与楼板底面平齐，
顶端应高出楼板面30mm。
49第1篇 机电工程技术 建造师小超人
（2）风管穿越建筑物变形缝空间时，应设置柔性短管；风管穿越建筑物变形缝墙体时，墙体处应
设置钢制套管，墙体一侧的风管应设置柔性短管，风管与钢套管之间采用不燃柔性材料封堵严密。
★防排烟系统施工技术要求
（1）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。
（2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
（3）排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的
防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。
（4）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统
共用且需要设置减振装置时，不应使用橡胶减振装置。
（5）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。
当风机仅用于防烟、排烟时，不宜采用柔性连接。
风管绝热施工技术
（1）风管的绝热材料，常见的如橡塑海绵板、铝箔玻璃棉板、铝箔岩棉板等，进场施工前，应对
导热系数或热阻、密度、吸水率等性能指标进行复验，检验方法为现场随机抽样送检，核查复验
报告。
（口诀：热猪觅水）
（2）穿越防火隔墙两侧各2m范围内的风管绝热材料应采用不燃材料。
★成品风阀
（4）工作压力大于1000Pa的调节风阀，生产厂应提供在
1.5倍工作压力下能自由开关的强度测试合格的证书或试验报告。
★风阀安装
②斜插板风阀安装时，阀板应顺气流方向插入；
水平安装时，阀板应向上开启。
④直径或长边尺寸大于等于630mm的防火阀，
或边长大于1250mm的弯头和三通，应设独立的支吊架。
★消声器及静压箱的安装技术要求
①消声器及静压箱安装时，应设置独立支吊架，固定牢固。
②当采用回风箱作为静压箱时，回风口处应设置过滤网。
50第1篇 机电工程技术 建造师小超人
★金属风管安装
（2）法兰的连接螺栓应均匀拧紧，螺母宜顺气流方向且螺母宜在同一侧。
（3）风管接口的连接应严密牢固。
风管法兰的垫片材质应符合系统功能的要求，
厚度不应小于3mm。垫片不应凸入管内，
且不宜凸出法兰外；垫片接口交叉长度不应小于30mm。
★板厚小于或等于1.2mm的风管与角钢法兰连接时，应采用翻边铆接。翻边紧贴法兰，翻边量均
匀，宽度一致，为6～9mm：风管角钢法兰的焊缝应饱满，微、低、中压系统风管法兰的螺栓及
铆钉孔的孔距不大于150mm，高压系统风管不大于100mm，螺栓孔的位置应处于角钢中心。
黄金N问：

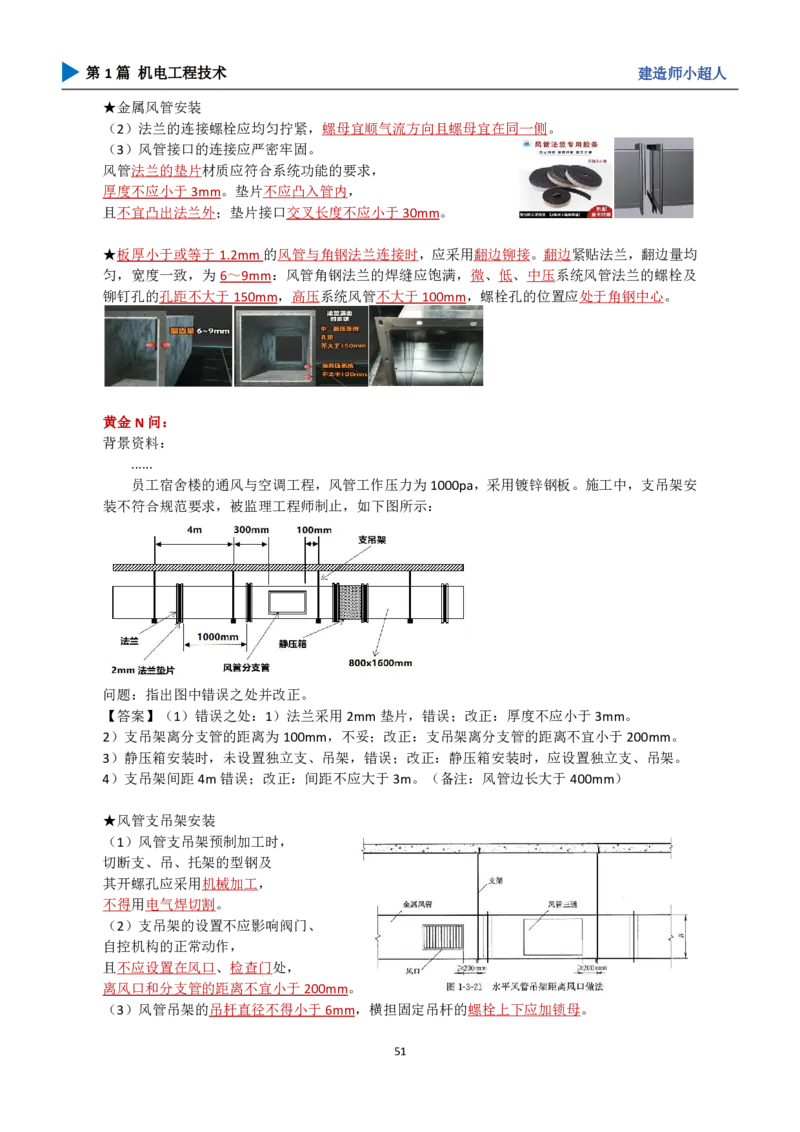

背景资料：
......
员工宿舍楼的通风与空调工程，风管工作压力为1000pa，采用镀锌钢板。施工中，支吊架安
装不符合规范要求，被监理工程师制止，如下图所示：
问题：指出图中错误之处并改正。
【答案】（1）错误之处：1）法兰采用2mm垫片，错误；改正：厚度不应小于3mm。
2）支吊架离分支管的距离为100mm，不妥；改正：支吊架离分支管的距离不宜小于200mm。
3）静压箱安装时，未设置独立支、吊架，错误；改正：静压箱安装时，应设置独立支、吊架。
4）支吊架间距4m错误；改正：间距不应大于3m。（备注：风管边长大于400mm）

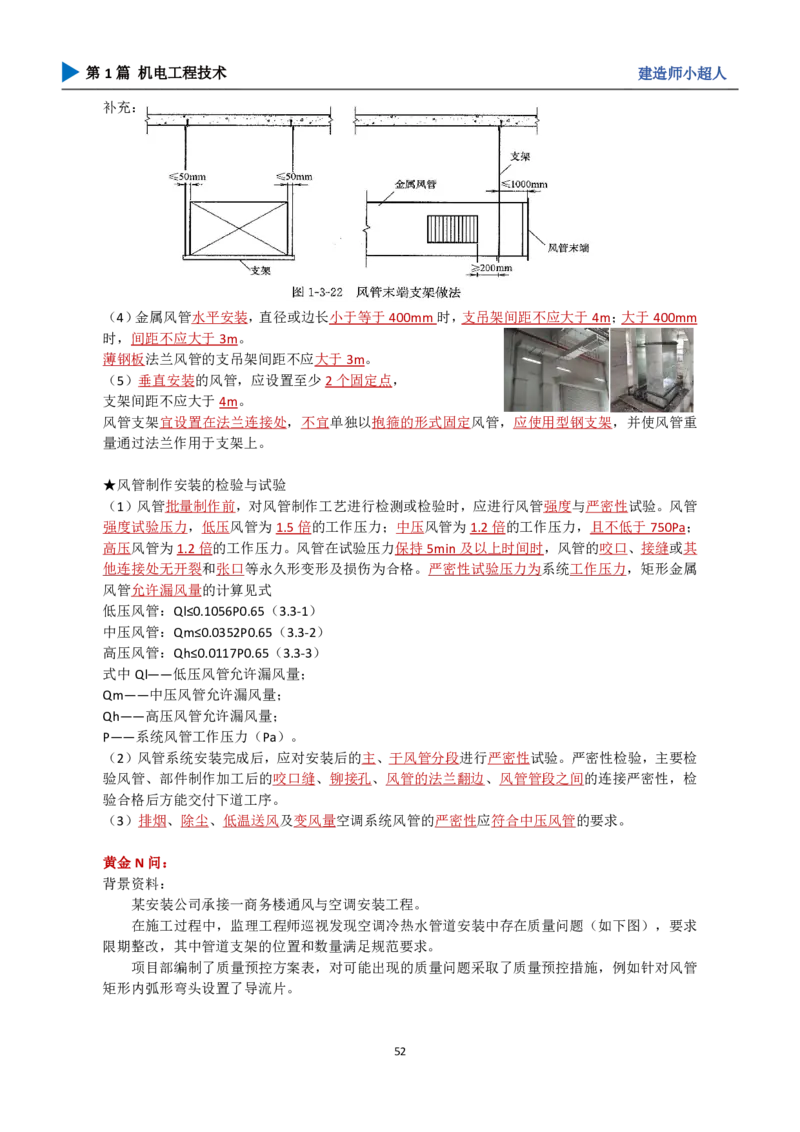

★风管支吊架安装
（1）风管支吊架预制加工时，
切断支、吊、托架的型钢及
其开螺孔应采用机械加工，
不得用电气焊切割。
（2）支吊架的设置不应影响阀门、
自控机构的正常动作，
且不应设置在风口、检查门处，
离风口和分支管的距离不宜小于200mm。
（3）风管吊架的吊杆直径不得小于6mm，横担固定吊杆的螺栓上下应加锁母。
51第1篇 机电工程技术 建造师小超人
补充：
（4）金属风管水平安装，直径或边长小于等于400mm时，支吊架间距不应大于4m；大于400mm
时，间距不应大于3m。
薄钢板法兰风管的支吊架间距不应大于3m。
（5）垂直安装的风管，应设置至少2个固定点，
支架间距不应大于4m。
风管支架宜设置在法兰连接处，不宜单独以抱箍的形式固定风管，应使用型钢支架，并使风管重
量通过法兰作用于支架上。
★风管制作安装的检验与试验
（1）风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。风管
强度试验压力，低压风管为1.5倍的工作压力；中压风管为1.2倍的工作压力，且不低于750Pa；
高压风管为1.2倍的工作压力。风管在试验压力保持5min及以上时间时，风管的咬口、接缝或其
他连接处无开裂和张口等永久形变形及损伤为合格。严密性试验压力为系统工作压力，矩形金属
风管允许漏风量的计算见式
低压风管：Ql≤0.1056P0.65（3.3-1）
中压风管：Qm≤0.0352P0.65（3.3-2）
高压风管：Qh≤0.0117P0.65（3.3-3）
式中Ql——低压风管允许漏风量；
Qm——中压风管允许漏风量；
Qh——高压风管允许漏风量；
P——系统风管工作压力（Pa）。
（2）风管系统安装完成后，应对安装后的主、干风管分段进行严密性试验。严密性检验，主要检
验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检
验合格后方能交付下道工序。
（3）排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的要求。
黄金N问：
背景资料：
某安装公司承接一商务楼通风与空调安装工程。

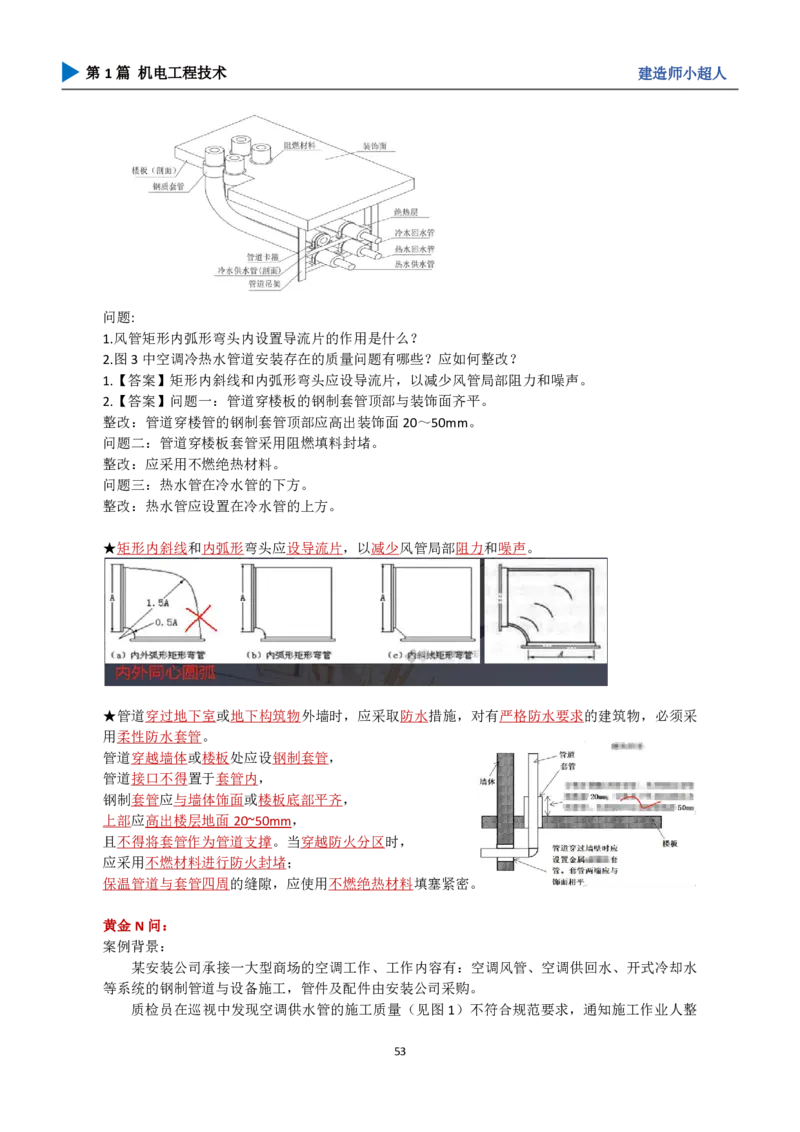

在施工过程中，监理工程师巡视发现空调冷热水管道安装中存在质量问题（如下图），要求
限期整改，其中管道支架的位置和数量满足规范要求。
项目部编制了质量预控方案表，对可能出现的质量问题采取了质量预控措施，例如针对风管
矩形内弧形弯头设置了导流片。
52第1篇 机电工程技术 建造师小超人
问题:
1.风管矩形内弧形弯头内设置导流片的作用是什么？
2.图3中空调冷热水管道安装存在的质量问题有哪些？应如何整改？
1.【答案】矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
2.【答案】问题一：管道穿楼板的钢制套管顶部与装饰面齐平。
整改：管道穿楼管的钢制套管顶部应高出装饰面20～50mm。
问题二：管道穿楼板套管采用阻燃填料封堵。
整改：应采用不燃绝热材料。
问题三：热水管在冷水管的下方。
整改：热水管应设置在冷水管的上方。
★矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
★管道穿过地下室或地下构筑物外墙时，应采取防水措施，对有严格防水要求的建筑物，必须采
用柔性防水套管。

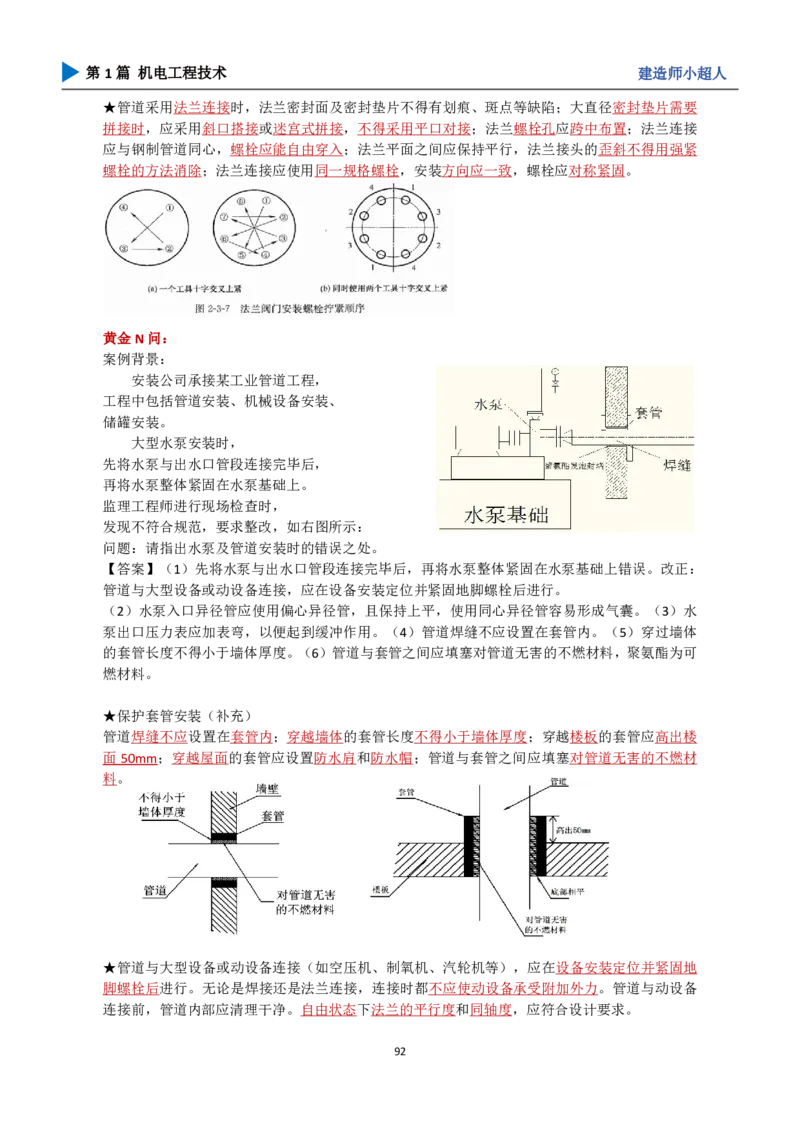

管道穿越墙体或楼板处应设钢制套管，
管道接口不得置于套管内，
钢制套管应与墙体饰面或楼板底部平齐，
上部应高出楼层地面20~50mm，
且不得将套管作为管道支撑。当穿越防火分区时，
应采用不燃材料进行防火封堵；
保温管道与套管四周的缝隙，应使用不燃绝热材料填塞紧密。
黄金N问：
案例背景：
某安装公司承接一大型商场的空调工作、工作内容有：空调风管、空调供回水、开式冷却水
等系统的钢制管道与设备施工，管件及配件由安装公司采购。
质检员在巡视中发现空调供水管的施工质量（见图1）不符合规范要求，通知施工作业人整
53第1篇 机电工程技术 建造师小超人
改。
空调供水管及开式冷却水系统施工完成后，项目部进行了强度严密性试验。施工图中注明空
调供水管的工作压力为1.3MPa，开式冷却水系统工作压力为0.9MPa。
在试验过程中，发现空调供水管个别法兰兰接触和焊缝处有渗漏现象，施工人员及时返修后，
重新试验未发现渗漏。
问题：1.指出题目示意图中安装有哪些错误，如何整改？
2.计算空调供水管和冷却水管的试验压力是多大，试验压力应不小于多少Mpa？
3.试验过程中管道渗漏时严禁哪些操作？
1.【答案】错误（1）风管焊缝设在套管内。
整改措施：风管焊接接头不应置于套管内,应该避开套管位置。
错误（2）管道穿过防火墙套管采用聚氨酯发泡封堵。
整改措施：管道穿过防火墙套管采用不燃材料封堵。
2.【答案】空调供水管试验压力为：1.3MPa+0.5MPa=1.8MPa
冷却水管的试验压力为：0.9MPa*1.5=1.35MPa
试验压力最低不小于多少0.6Mpa。
3.【答案】试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。
★冷冻、冷却水管道水压试验
（1）冷（热）水、冷却水与蓄能（冷、热）系统的试验压力，当工作压力小于等于1.0MPa时，
金属管道及金属复合管道应为1.5倍工作压力，最低不应小于0.6MPa；当工作压力大于1.0MPa
时，应为工作压力加0.5MPa。严密性试验压力应为设计工作压力。
各类耐压塑料管的强度试验压力（冷水）应为1.5倍工作压力，且不应小于0.9MPa；严密性试验
压力应为1.15倍设计工作压力。
（2）试验方法为：系统最低点压力升至试验压力后，应稳压10min，压力下降不得大于0.02MPa，
然后将系统压力降至工作压力，外观检查无渗漏为合格。
（3）对于大型、高层建筑等垂直位差较大的冷（热）水、冷却水管道系统，可采用分区、分层试
压和系统试压相结合的方法。当采用分区、分层试压时，在该部位的试验压力下，应稳压10min，
压力不得下降，再将系统压力降至该部位的工作压力，在60min内压力不得下降、外观检查无渗
漏为合格；在各分区管道与系统主、干管完整连接后，对整个系统管道进行试压。
黄金N问：冷冻冷却水管道常采用的连接方式有哪些？
【答】管道常采用的连接方式有：螺纹连接、焊接、法兰连接、沟槽连接等。
黄金N问：镀锌管道与法兰焊接连接时，哪些部位需进行二次镀锌？
【答】镀锌管道采用焊接和法兰焊接连接时，对焊缝及热影响区的表面应进行二次镀锌或防腐处
理。
54第1篇 机电工程技术 建造师小超人
黄金N问：
题目训练：

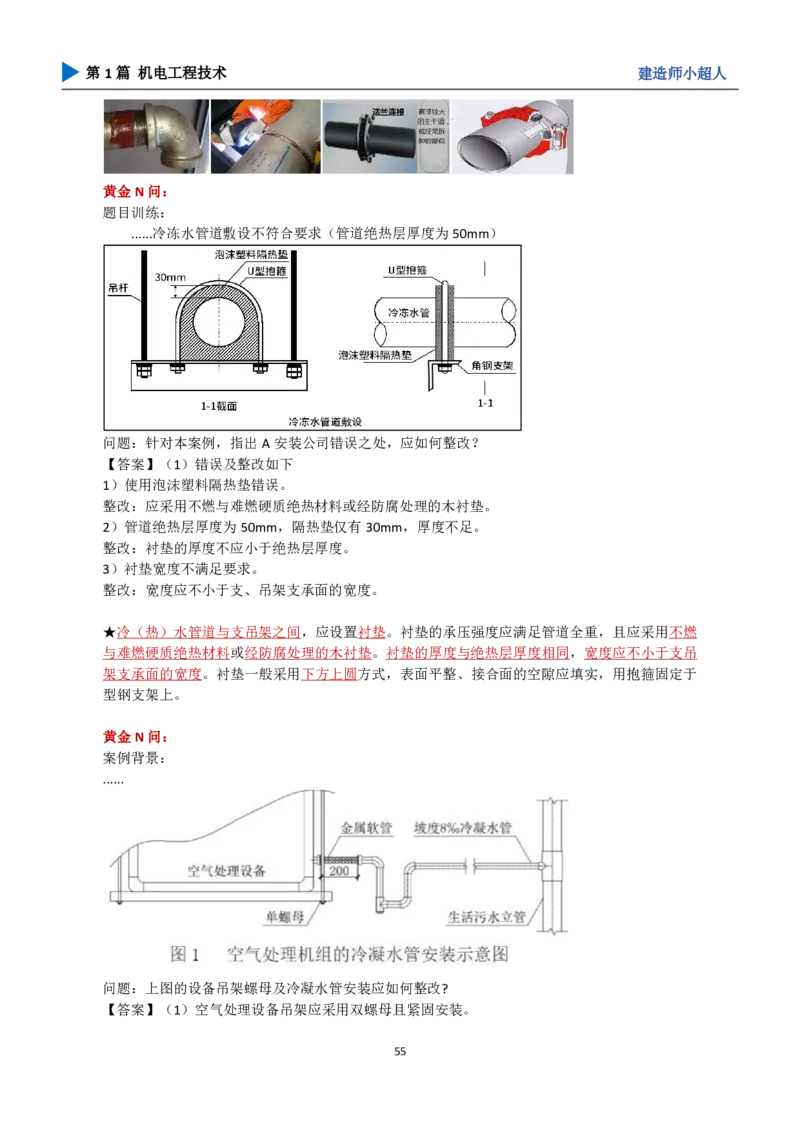

......冷冻水管道敷设不符合要求（管道绝热层厚度为50mm）
问题：针对本案例，指出A安装公司错误之处，应如何整改？
【答案】（1）错误及整改如下
1）使用泡沫塑料隔热垫错误。
整改：应采用不燃与难燃硬质绝热材料或经防腐处理的木衬垫。
2）管道绝热层厚度为50mm，隔热垫仅有30mm，厚度不足。
整改：衬垫的厚度不应小于绝热层厚度。
3）衬垫宽度不满足要求。
整改：宽度应不小于支、吊架支承面的宽度。
★冷（热）水管道与支吊架之间，应设置衬垫。衬垫的承压强度应满足管道全重，且应采用不燃
与难燃硬质绝热材料或经防腐处理的木衬垫。衬垫的厚度与绝热层厚度相同，宽度应不小于支吊
架支承面的宽度。衬垫一般采用下方上圆方式，表面平整、接合面的空隙应填实，用抱箍固定于
型钢支架上。
黄金N问：
案例背景：
......
问题：上图的设备吊架螺母及冷凝水管安装应如何整改?
【答案】（1）空气处理设备吊架应采用双螺母且紧固安装。
55第1篇 机电工程技术 建造师小超人
（2）空气处理设备金属软管更换为透明软管，且长度不大于150mm。
（3）冷凝水应间接排入生活污水管。
★冷凝水管道安装技术要求
（1）冷凝水排水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于8％（8‰），
支管坡度宜大于或等于1%，且应坡向出水口。
（2）冷凝水管道与空调机组、风机盘管等设备的连接应采用软接，软管牢固、顺直，无扭曲，保
持畅通。冷凝水管道与空调机组连接应按设计要求安装存水弯。
（3）冷凝水管道不得直接接入生活污水管道，且不应接入雨水管道。
★风机盘管机组与管道的连接，应采用耐压值大于或等于1.5倍工作压力的金属或非金属柔性连
接，连接应牢固、严密，坡向正确，金属软管及阀门均应保温。
凝结水管与风机盘管连接时，应设置透明软管，
能观察到凝结水排水情况，长度不宜大于150mm。（挑错题）

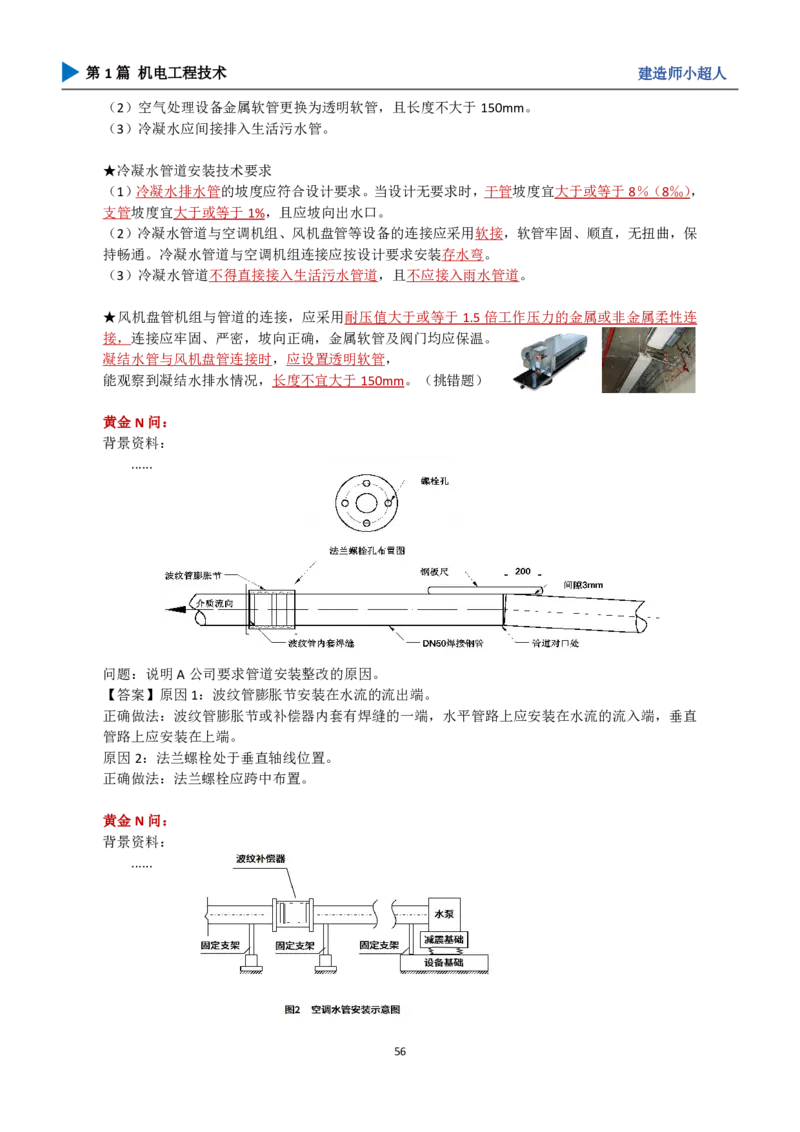

黄金N问：
背景资料：
......
问题：说明A公司要求管道安装整改的原因。
【答案】原因1：波纹管膨胀节安装在水流的流出端。
正确做法：波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直
管路上应安装在上端。
原因2：法兰螺栓处于垂直轴线位置。
正确做法：法兰螺栓应跨中布置。
黄金N问：
背景资料：
......
56第1篇 机电工程技术 建造师小超人

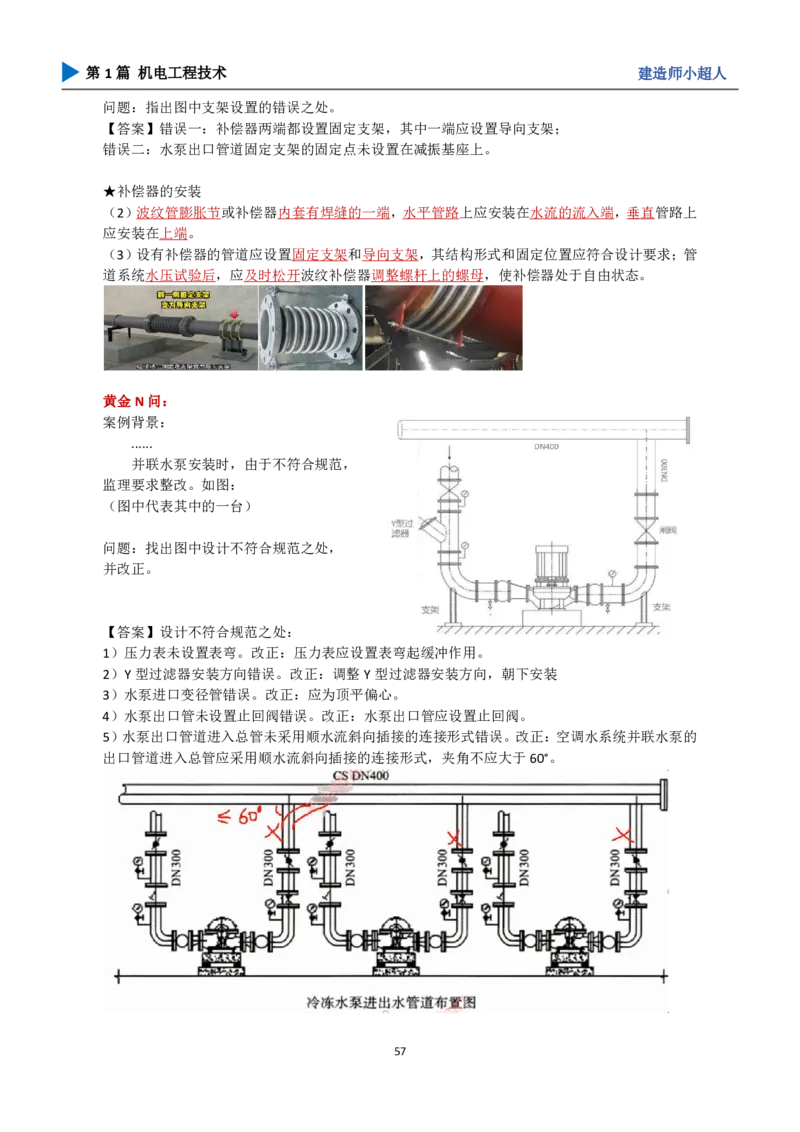

问题：指出图中支架设置的错误之处。
【答案】错误一：补偿器两端都设置固定支架，其中一端应设置导向支架；
错误二：水泵出口管道固定支架的固定点未设置在减振基座上。
★补偿器的安装
（2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上
应安装在上端。
（3）设有补偿器的管道应设置固定支架和导向支架，其结构形式和固定位置应符合设计要求；管
道系统水压试验后，应及时松开波纹补偿器调整螺杆上的螺母，使补偿器处于自由状态。
黄金N问：
案例背景：
......
并联水泵安装时，由于不符合规范，
监理要求整改。如图：
（图中代表其中的一台）
问题：找出图中设计不符合规范之处，
并改正。
【答案】设计不符合规范之处：
1）压力表未设置表弯。改正：压力表应设置表弯起缓冲作用。
2）Y型过滤器安装方向错误。改正：调整Y型过滤器安装方向，朝下安装
3）水泵进口变径管错误。改正：应为顶平偏心。
4）水泵出口管未设置止回阀错误。改正：水泵出口管应设置止回阀。
5）水泵出口管道进入总管未采用顺水流斜向插接的连接形式错误。改正：空调水系统并联水泵的
出口管道进入总管应采用顺水流斜向插接的连接形式，夹角不应大于60°。
57第1篇 机电工程技术 建造师小超人

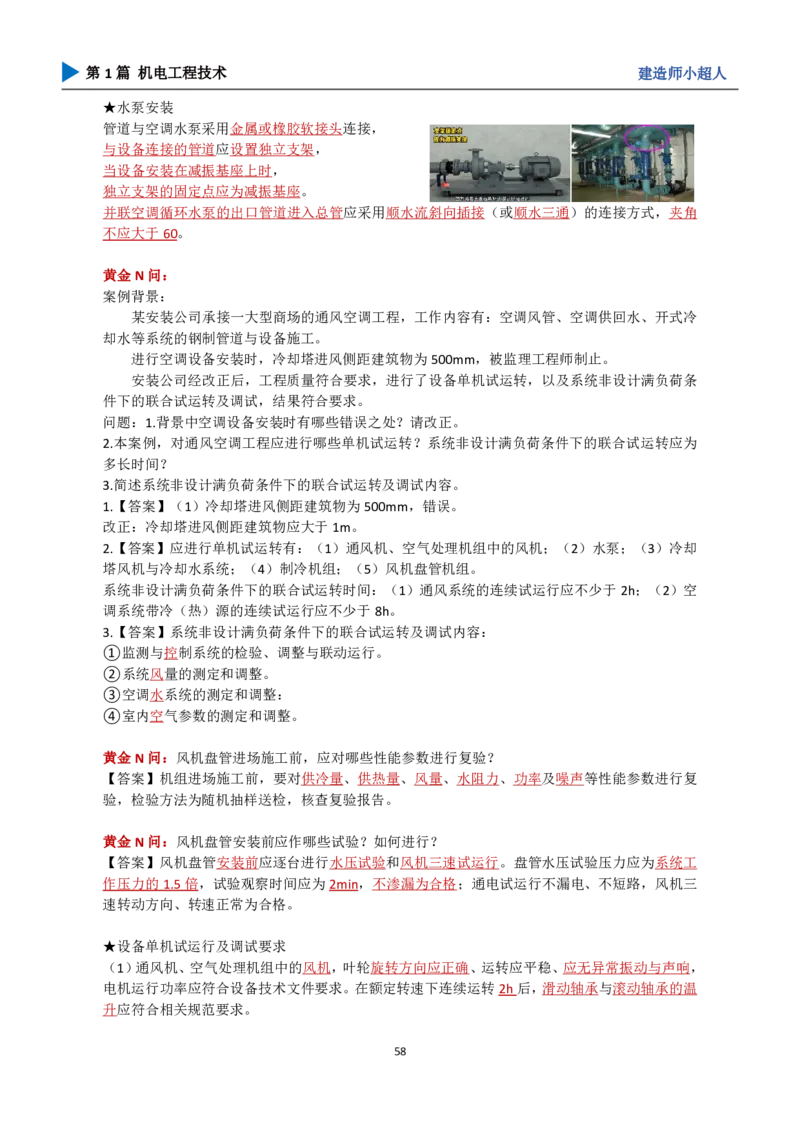

★水泵安装
管道与空调水泵采用金属或橡胶软接头连接，
与设备连接的管道应设置独立支架，
当设备安装在减振基座上时，
独立支架的固定点应为减振基座。
并联空调循环水泵的出口管道进入总管应采用顺水流斜向插接（或顺水三通）的连接方式，夹角
不应大于60。
黄金N问：
案例背景：
某安装公司承接一大型商场的通风空调工程，工作内容有：空调风管、空调供回水、开式冷
却水等系统的钢制管道与设备施工。
进行空调设备安装时，冷却塔进风侧距建筑物为500mm，被监理工程师制止。
安装公司经改正后，工程质量符合要求，进行了设备单机试运转，以及系统非设计满负荷条
件下的联合试运转及调试，结果符合要求。
问题：1.背景中空调设备安装时有哪些错误之处？请改正。
2.本案例，对通风空调工程应进行哪些单机试运转？系统非设计满负荷条件下的联合试运转应为
多长时间？
3.简述系统非设计满负荷条件下的联合试运转及调试内容。
1.【答案】（1）冷却塔进风侧距建筑物为500mm，错误。
改正：冷却塔进风侧距建筑物应大于1m。
2.【答案】应进行单机试运转有：（1）通风机、空气处理机组中的风机；（2）水泵；（3）冷却
塔风机与冷却水系统；（4）制冷机组；（5）风机盘管机组。
系统非设计满负荷条件下的联合试运转时间：（1）通风系统的连续试运行应不少于2h；（2）空
调系统带冷（热）源的连续试运行应不少于8h。
3.【答案】系统非设计满负荷条件下的联合试运转及调试内容：
①监测与控制系统的检验、调整与联动运行。
②系统风量的测定和调整。
③空调水系统的测定和调整：
④室内空气参数的测定和调整。
黄金N问：风机盘管进场施工前，应对哪些性能参数进行复验？
【答案】机组进场施工前，要对供冷量、供热量、风量、水阻力、功率及噪声等性能参数进行复
验，检验方法为随机抽样送检，核查复验报告。
黄金N问：风机盘管安装前应作哪些试验？如何进行？
【答案】风机盘管安装前应逐台进行水压试验和风机三速试运行。盘管水压试验压力应为系统工
作压力的1.5倍，试验观察时间应为2min，不渗漏为合格；通电试运行不漏电、不短路，风机三
速转动方向、转速正常为合格。
★设备单机试运行及调试要求
（1）通风机、空气处理机组中的风机，叶轮旋转方向应正确、运转应平稳、应无异常振动与声响，
电机运行功率应符合设备技术文件要求。在额定转速下连续运转2h后，滑动轴承与滚动轴承的温
升应符合相关规范要求。
58第1篇 机电工程技术 建造师小超人
（2）水泵叶轮旋转方向应正确，应无异常振动和声响，紧固连接部位应无松动，电机运行功率应
符合设备技术文件要求。水泵连续运行2h后，滑动轴承与滚动轴承的温升应符合相关规范要求。
（3）冷却塔风机与冷却水系统循环试运行不应小于2h，运行应无异常。冷却塔本体应稳固、无
异常振动。冷却塔运行产生的噪声不应大于设计及设备技术文件的规定值，水流量应符合设计要
求。
（4）制冷机组运行应平稳、应无异常振动与声响。各连接和密封部位不应有松动、漏气、漏油等
现象。吸、排气的压力和温度应在正常工作范围内。能量调节装置及各保护继电器、安全装置的
动作应正确、灵敏、可靠。正常运行不应少于8h。
（5）风机盘管机组的调速、温控阀的动作应正确，并应与机组运行状态一一对应，中档风量的实
测值应符合设计要求。
★系统非设计满负荷条件下的联合试运行及调试
（2）通风系统的连续试运行应不少于2h，空调系统带冷（热）源的连续试运行应不少于8h。联
合试运行及调试不在制冷期或供暖期时，仅做不带冷（热）源的试运行及调试，并在第一个制冷
期或供暖期内补做。
★系统非设计满负荷条件下的联合试运行及调试内容包括：
①监测与控制系统的检验、调整与联动运行。
②系统风量的测定和调整（通风机、风口、系统平衡）。
③空调水系统的测定和调整：
空调水系统的开机顺序为：冷却水泵→冷却塔→冷冻水泵→制冷机组；
空调水系统的关机顺序为：制冷机组→冷冻水泵→冷却水泵→冷却塔。
④室内空气参数的测定和调整。
⑤ 防排烟系统测定和调整。
（控烟空风水）
黄金N问：水系统阀门安装前，哪些阀门应做壳体强度和阀瓣密封性能的试验？
【答案】①工作压力大于1.0MPa；②在主干管上起到切断作用；③系统冷、热水运行转换调节
功能的阀门；④止回阀。
黄金N问：高效过滤器安装前，应完成哪些工作？
【答案】洁净室的内装修工程必须全部完成，系统中末端过滤器前的所有空气过滤器应安装完毕，
且经全面清扫、擦拭，系统连续试运行12h以上。
黄金N问：高效过滤器应如何拆开包装？
【答案】高效过滤器应在现场拆开包装，其外层包装不得带入洁净室，但其最内层包装必须在洁
净室内方能拆开。
黄金N问：净化空调系统的联动试运行和调试前，在哪些部位设置无纺布过滤器？
【答案】在回风、新风的吸入口处和粗、中效过滤器前设置临时无纺布过滤器。
黄金N问：
背景资料：
A 公司承接某生物医药车间的机电工程项目，其中空调工程包含洁净度等级为N4 的洁净室。
59第1篇 机电工程技术 建造师小超人
洁净室安装完工后，项目部检测人员进行洁净度检测（见图 4），被监理工程师制止，检测
人员按规定重新进行了检测，通过验收。

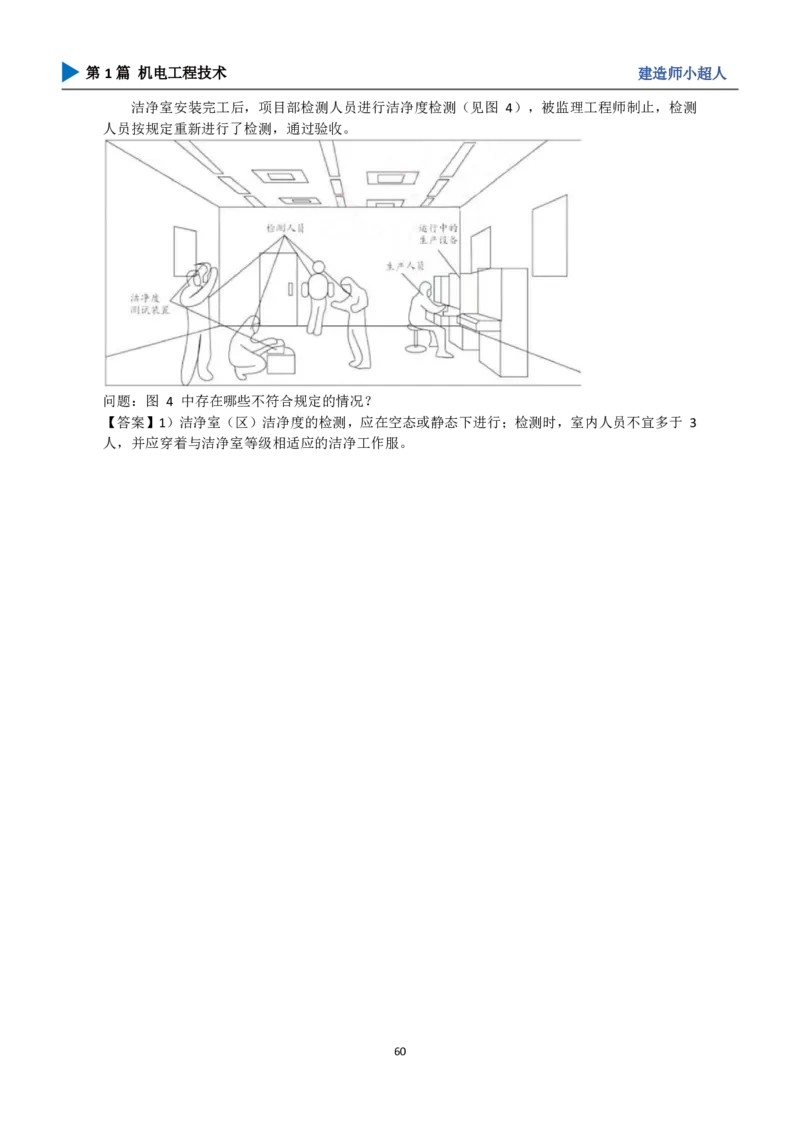

问题：图 4 中存在哪些不符合规定的情况？
【答案】1）洁净室（区）洁净度的检测，应在空态或静态下进行；检测时，室内人员不宜多于 3
人，并应穿着与洁净室等级相适应的洁净工作服。
60第1篇 机电工程技术 建造师小超人
智能化
黄金N问：
案例背景：
商业中心共有15幢多层建筑，该商业中心的安全技术防范工程有：视频监控系统、门禁系统、
巡查系统和地下停车库管理系统等工程。某安装公司承接该工程后，对安全技术防范系统机型施
工图深化设计，其中一幢建筑室内视频监控系统如下图所示。

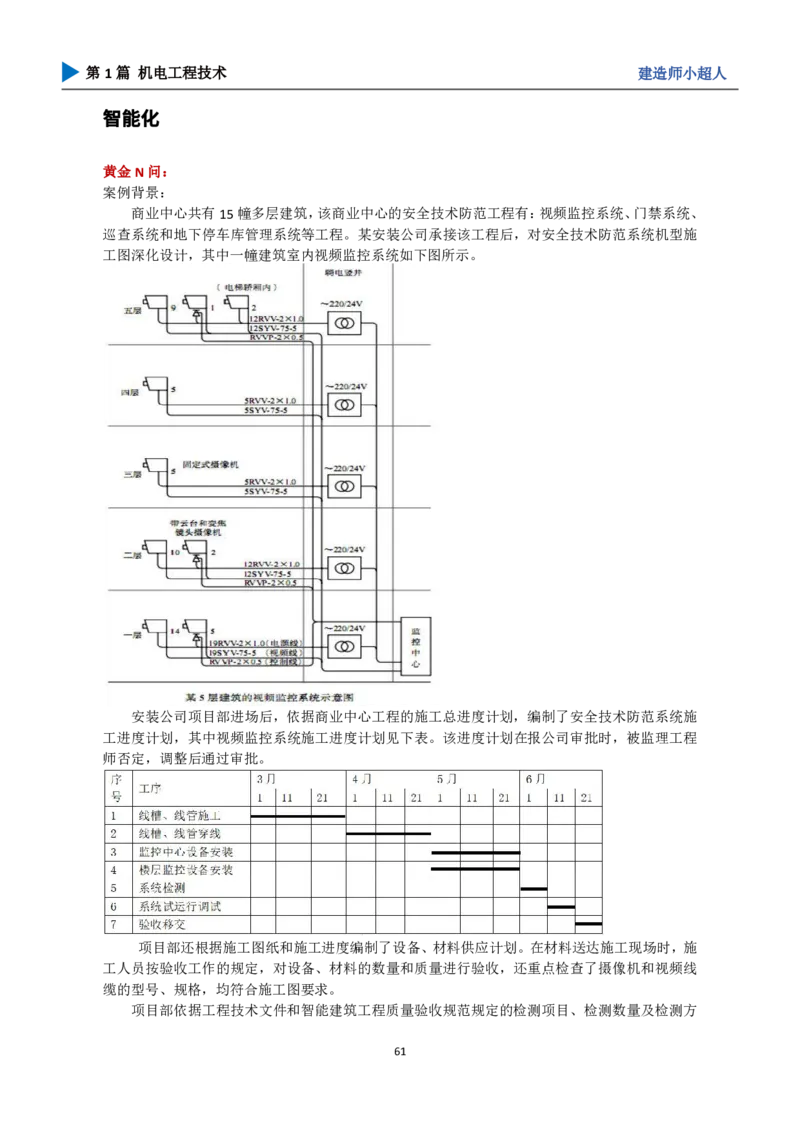

安装公司项目部进场后，依据商业中心工程的施工总进度计划，编制了安全技术防范系统施
工进度计划，其中视频监控系统施工进度计划见下表。该进度计划在报公司审批时，被监理工程
师否定，调整后通过审批。
项目部还根据施工图纸和施工进度编制了设备、材料供应计划。在材料送达施工现场时，施
工人员按验收工作的规定，对设备、材料的数量和质量进行验收，还重点检查了摄像机和视频线
缆的型号、规格，均符合施工图要求。
项目部依据工程技术文件和智能建筑工程质量验收规范规定的检测项目、检测数量及检测方
61第1篇 机电工程技术 建造师小超人
法编制了安全技术防范系统检测方案，该检测方案经建设单位批准后，对摄像机、门禁和巡查信
息识读器等设备进行抽检，均符合规范规定。
问题：
1.视频监控系统施工进度计划为什么被监理工程师否定？应该如何重新编制施工进度计划？
2.材料进场时的验收工作应按哪些规定进行？并写出材料数量和质量验收的依据。
3.该智能化工程有多少个子分部工程？子分部工程检测记录由谁负责做出检测结论？
1.【答案】（1）施工进度计划被监理工程师否定的原因是进度计划中系统检测和调试试运行这两
道工序的设置顺序不合理。
（2）重新编制时系统检测应在调试试运行合格后进行。
2.【答案】（1）材料进场验收要求
1）进场验收、复检。在材料进场时必须根据进料计划、送料凭证、质量保证书 或产品合格证，
进行材料的数量和质量验收；要求复检的材料应有取样送检证明报告。
2）按验收标准、规定验收。验收工作按质量验收规范和计量检测规定进行。
3）验收内容应完整。包括品种、规格、型号、质量、数量、证件等。
4）做好记录、办理验收。验收要做好记录、办理验收手续。
5）不合格的材料拒绝接收。
（2）材料数量和质量验收的依据：进料计划、送料凭证、质量保证书或产品合格证。
材料数量：摄像机53台，线材包括RVV-2*1.0、SYV-75-5、RVVP-2-0.5。
摄像机抽检的数量不应低于20%，且不应少于3台，数量少于3台时应全部检测。
质量验收依据为设计要求和国家标准。
3.【答案】（1）该智能化工程有四个子分部工程，分别是：
视频监控系统、门禁系统、巡查系统、地下停车库管理系统。
（2）检测负责人做岀检测结论。
（分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负责
人做岀检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。）
黄金N问：
案例背景：
某系统工程公司项目部承包一大楼空调设备的智能监控系统安装调试。监控设备、材料有直
接数字控制器、电动调式阀、风门驱动器、各类传感器（温度、压力、流量）及各种规格线缆（双
绞线、同轴电缆）。合同约定：设备、材料为进口产品，并确定了产品的品牌、产地、技术及标
准要求，由外商代理负责供货，并为设备及运输购买了保险。
问题：选择监控设备产品应考虑哪几个技术因素？
【答案】选择产品时，应考虑产品的品牌和生产地、应用实践以及供货渠道和供货周期；产品支
持的系统规模及监控距离；产品的网络性能及标准化程度等信息。
★建筑智能化系统工程的一般施工程序：施工图深化→设备、材料采购→管线敷设→设备、元件
安装→系统调试→系统试运行→系统检测→系统验收。
★监控产品的选择及检查
需考虑：产品的品牌和生产地、
应用实践以及供货渠道和供货周期等信息；
产品支持的系统规模及监控距离；产品的网络性能及标准化程度。
（口诀：见到桂菊，王彪平地起）
62第1篇 机电工程技术 建造师小超人
★进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译文），
还应提供原产地证明和商检证明。
★摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且
不应少于3台，数量少于3台时应全部检测。
★系统检测实施
（3）系统检测程序：分项工程→子分部工程→分部工程。
（4）系统检测合格后，填写分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录。
（5）分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负
责人做出检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。
黄金N问：智能化系统检测前应提交的资料有哪些？
【答】工程技术文件；设备材料进场检验记录和设备开箱检验记录；自检记录；分项工程质量验
收记录；试运行记录。
黄金N问：
背景资料：
安装公司项目部进场后，了解商业中心建筑的基本情况，建筑设备安装位置、控制方式和技
术要求等。
问题：建筑设备监控系统深化计应具有哪些基本的要求？
【答案】施工深化中应做好与建筑给水排水、电气、通风空调、防排烟、防火卷帘和电梯等设备
的接口确认，做好与建筑装修效果的配合工作。
★施工深化
建筑监控设备安装前应先进行施工深化，施工深化中应做好与建筑给水排水、电气、通风空调、
防排烟、防火卷帘和电梯等设备的接口确认，做好与建筑装修效果的配合工作。
黄金N问：
背景材料：
A安装公司总承包某大楼空调工程的智能监控系统安装工程。主要监控设备有现场控制器DDC、
电动调节阀、电动风阀驱动器（驱动风阀）、电动风阀控制器、温度传感器（水管型、风管型）
等。大楼的空调工程是B公司施工。
B安装公司项目部进场后，为保证工期，经建设单位同意后，将部分非主体工程的施工分包给了C
公司。依据该工程施工组织设计、空调机组监控设计方案（见下图）等，编制了施工进度计划（见
下表）。

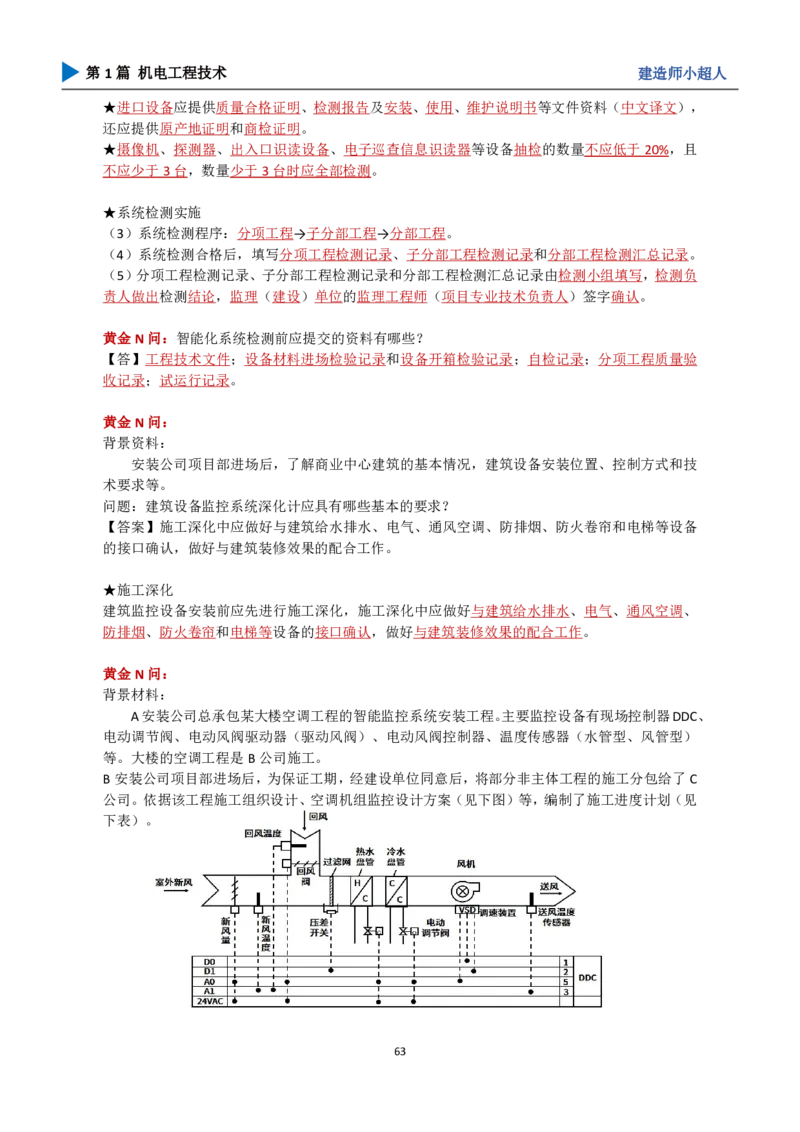

63第1篇 机电工程技术 建造师小超人

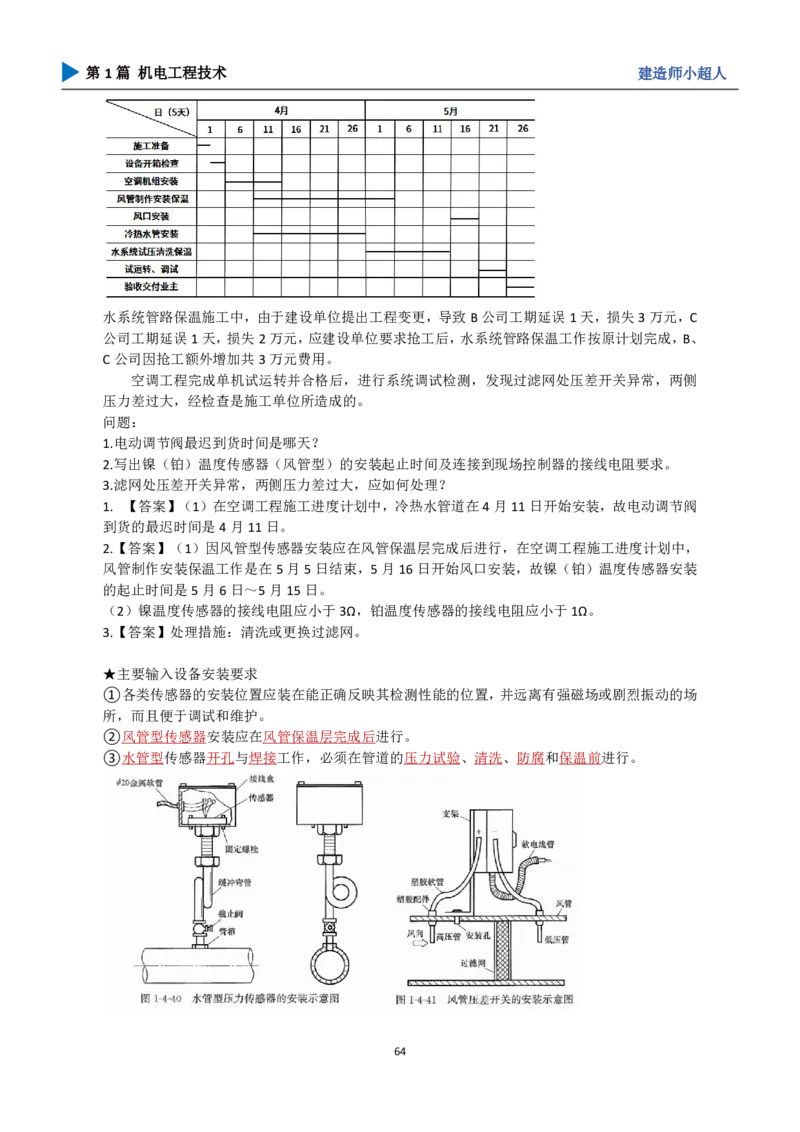

水系统管路保温施工中，由于建设单位提出工程变更，导致B公司工期延误1天，损失3万元，C
公司工期延误1天，损失2万元，应建设单位要求抢工后，水系统管路保温工作按原计划完成，B、
C公司因抢工额外增加共3万元费用。
空调工程完成单机试运转并合格后，进行系统调试检测，发现过滤网处压差开关异常，两侧
压力差过大，经检查是施工单位所造成的。
问题：
1.电动调节阀最迟到货时间是哪天？
2.写出镍（铂）温度传感器（风管型）的安装起止时间及连接到现场控制器的接线电阻要求。
3.滤网处压差开关异常，两侧压力差过大，应如何处理？
1. 【答案】（1）在空调工程施工进度计划中，冷热水管道在4月11日开始安装，故电动调节阀
到货的最迟时间是4月11日。
2.【答案】（1）因风管型传感器安装应在风管保温层完成后进行，在空调工程施工进度计划中，
风管制作安装保温工作是在5月5日结束，5月16日开始风口安装，故镍（铂）温度传感器安装
的起止时间是5月6日～5月15日。
（2）镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω。
3.【答案】处理措施：清洗或更换过滤网。
★主要输入设备安装要求
①各类传感器的安装位置应装在能正确反映其检测性能的位置，并远离有强磁场或剧烈振动的场
所，而且便于调试和维护。
②风管型传感器安装应在风管保温层完成后进行。
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
64第1篇 机电工程技术 建造师小超人
④ 镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω，并在现场控制器
侧接地。
⑤ 电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段
应有4～5倍管径长度的直管段。
★主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和
压力试验。阀门外壳上的箭头指向与水流方向一致。
②电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，
宜进行模拟动作检查。
★通风空调设备系统调试检测
对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。
对水阀的自动调节来控制送风温度（回风温度）达到设定值。
对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值。
对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。
★公共照明控制系统调试检测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。
★给水排水系统调试检测
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
65第1篇 机电工程技术 建造师小超人
电梯工程
黄金N问：
24一建机电真题

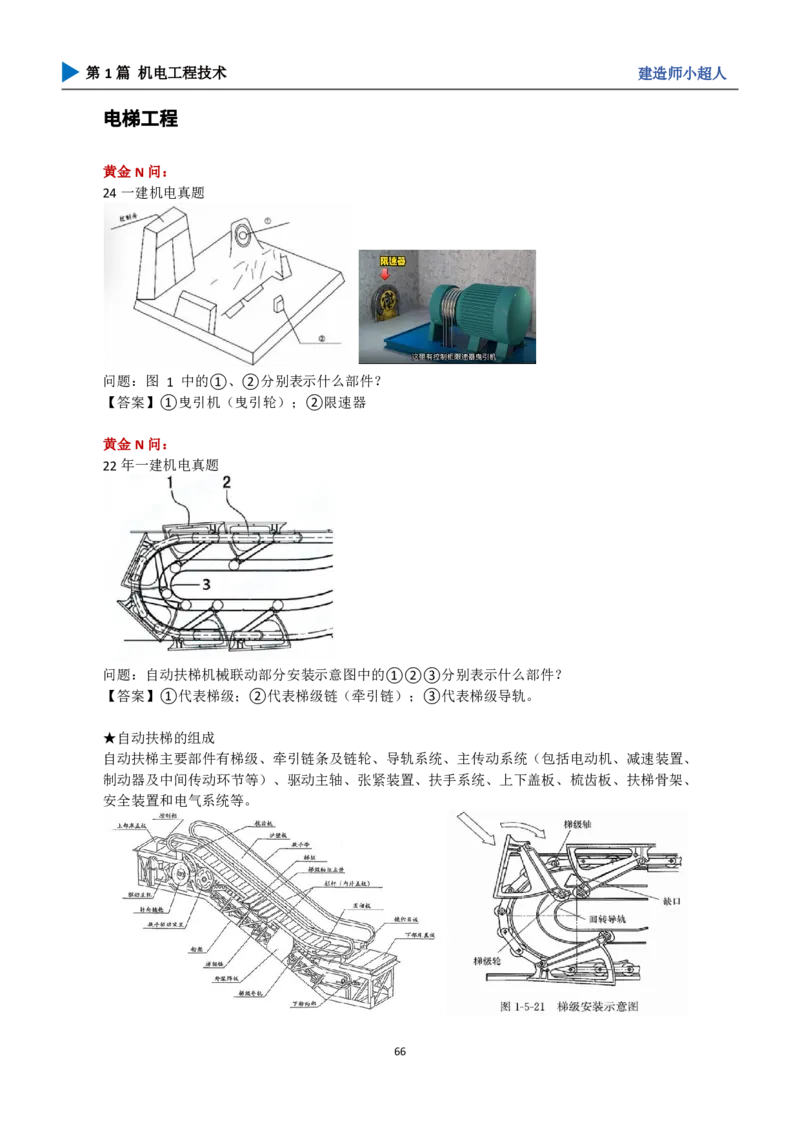

问题：图 1 中的①、②分别表示什么部件？
【答案】①曳引机（曳引轮）；②限速器
黄金N问：
22年一建机电真题
问题：自动扶梯机械联动部分安装示意图中的①②③分别表示什么部件？
【答案】①代表梯级；②代表梯级链（牵引链）；③代表梯级导轨。
★自动扶梯的组成
自动扶梯主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统（包括电动机、减速装置、
制动器及中间传动环节等）、驱动主轴、张紧装置、扶手系统、上下盖板、梳齿板、扶梯骨架、
安全装置和电气系统等。
66第1篇 机电工程技术 建造师小超人
黄金N问：
案例背景：
某安装公司承接一项公共建筑的电梯安装工程。安装公司项目部编制了电梯施工方案，书面
告知了工程所在地的特种设备安全监督管理部门。
电梯安装前，项目部对机房和井道进行交接检验，均符合电梯安装要求，工程按施工进度计
划实施。在电梯收尾阶段，安装单位自检试运行结束后，整理记录，交付监理工程师，要求监督
检验并请求办理交工验收手续。
问题：1.厅门预留孔安全防护装置的设置有什么要求？
2.电梯运行试验时，运行荷载和运行次数（时间）各有哪些规定？
3.电梯收尾阶段，安装单位的做法是否正确？如不正确，写出正确的做法。
1.【答案】所有厅门预留孔必须设有高度不小于1200mm的安全保护围封（安全防护门），并应
保证有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，并应釆用左右开启方式，
不能上下开启。
2.【答案】电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按产品设计规定的
每小时启动次数和负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、
连续运行无故障。
3.【答案】不正确；
正确做法：（1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
★电梯准用程序
（1）电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
★曳引式电梯安装，土建交接验收
（2）轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
（3）厅门预留孔必须设有高度不小于1200mm 的安全保护围封（安全防护门），采用左右开启
方式，不能上下开启，应有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，机房
通向井道的预留孔设置临时盖板。
（4）电梯主电源开关应能切断电梯正常使用情况下的最大电流；对有机房电梯， 开关应能从机
房入口处方便接近；对无机房电梯，该开关应设置在井道外方便接近的地方。机房电源中性线和
接地线应分开，接地装置的接地电阻值不应大于4Ω。
（5）在机房入口处应设有一个照明电源控制开关。电梯井道内应设置永久性电气照明，井道照明
67第1篇 机电工程技术 建造师小超人
电压宜采用36V安全电压，井道内照度不得小于50lx， 井道最高点和最低点0.5m内应各装一盏
灯，中间灯间距不超过7m，并分别在机房和底坑设置控制开关。
黄金N问：电梯随机文件有哪些？
随机文件包括土建布置图，产品出厂合格证，门锁装置、 限速器、安全钳及缓冲器等保证电梯安
全部件的型式检验证书复印件，设备装箱单，安装、使用维护说明书，动力电路和安全电路的电
气原理图。（案）
（口诀：一单一证一书二图，复印件）
★驱动主机安装
（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm，承重梁埋入建筑结构承重墙内
的长度宜超过墙中心20mm，且不应小于75mm。
★导轨安装
（2）导轨支架安装，每根导轨不应少于2个支架，
支架间距不宜大于2.5m。在混凝土结构上可采用锚栓
（如膨胀螺栓等）固定，
导轨下端应安装在井道地面的导轨座上。
（3）导轨采用压导板固定在支架上，支架与导轨背面之间的垫片厚度不宜超过3mm， 垫片不宜
超过3片，当导轨支架与导轨背面之间的垫片厚度大于3mm、小于7mm时，垫片之间要点焊，
若超过7mm时，应先用与导轨宽度相同的钢板垫入，再用垫片进行调整，调整完毕后逐个拧紧压
导板和导轨连接板螺栓。
（4）每列导轨的工作面（包括侧面和顶面）与安装基准线的允许偏差：
轿厢导轨和设有安全钳的对重导轨不应大于0.6mm/5m；
不设安全钳的对重导轨不应大于1.0mm/5m。
两列轿厢导轨顶面间的距离允许偏差为0～+2mm，
两列对重导轨顶面间的距离允许偏差为0～+3mm。
（5）轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙，
导轨接头处台阶不应大于0.05mm。不设安全钳的对重导轨接头处
缝隙不应大于1.0mm，导轨工作面接头处台阶不应大于0.15mm。
68第1篇 机电工程技术 建造师小超人
可用钢板尺靠在导轨工作面上，用塞尺检查。导轨接头处修平长度应大于200mm， 当电梯额定
速度≥2.5m/s 时，其导轨接头处修平长度应大于300mm。
★电梯整机验收
（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保
护装置。
（4）上、下极限开关必须是安全触点。
（5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；
对渐进式安全钳，轿厢应载有均匀分布的125%额定载重量。（默写）
（7）电梯曳引能力试验时，轿厢在行程上部范围空载上行及
行程下部范围载有125%额定载重量下行，分别停层3次以上，
轿厢必须可靠地制停（空载上行工况应平层）。
轿厢载有125%额定载重量以正常运行速度下行时，
切断电动机与制动器供电，电梯必须可靠制动。
当对重完全压在缓冲器上，
且驱动主机按轿厢上行方向连续运转时，
空载轿厢严禁向上提升。（案）
黄金N问：
案例背景：
某安装公司承接了商场（地上5层，地下2层，每层垂直净高5.0m）的自动扶梯安装工程，
工程有自动扶梯36台，规格：0.65m/s，梯级宽1000mm，驱动功率10kw。合同签订后，安装公
司编制了自动扶梯施工组织与技术方案、作业进度计划等，将拟安装的自动扶梯工程《安装告知
书》提交给工程所在地的特种设备安全监督管理部门。
自动扶梯设备进场时，安装公司会同建设单位、监理和制造厂共同开箱验收，核对设备、部
件、材料的合格证明书和技术资料（包括复印件）等是否合格齐全。
在土建交接检验中，检查了建筑结构的预留孔、垂直净空高度、基准线设置（见下图）等，
均符合自动扶梯安装要求。

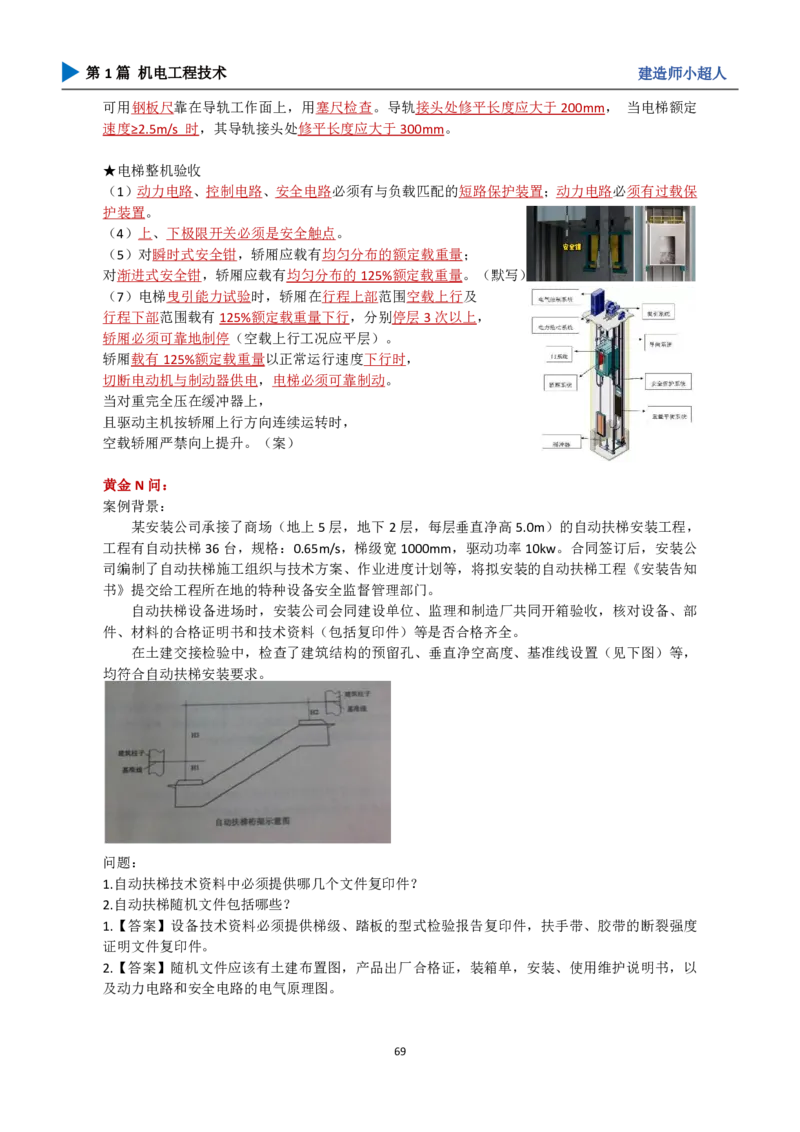

问题：
1.自动扶梯技术资料中必须提供哪几个文件复印件？
2.自动扶梯随机文件包括哪些？
1.【答案】设备技术资料必须提供梯级、踏板的型式检验报告复印件，扶手带、胶带的断裂强度
证明文件复印件。
2.【答案】随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以
及动力电路和安全电路的电气原理图。
69第1篇 机电工程技术 建造师小超人
★设备进场验收
（1）设备技术资料必须提供梯级、踏板的型式检验报告复印件，
扶手带、胶带的断裂强度证明文件复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，
安装、使用维护说明书，以及动力电路和安全电路的电气原理图。

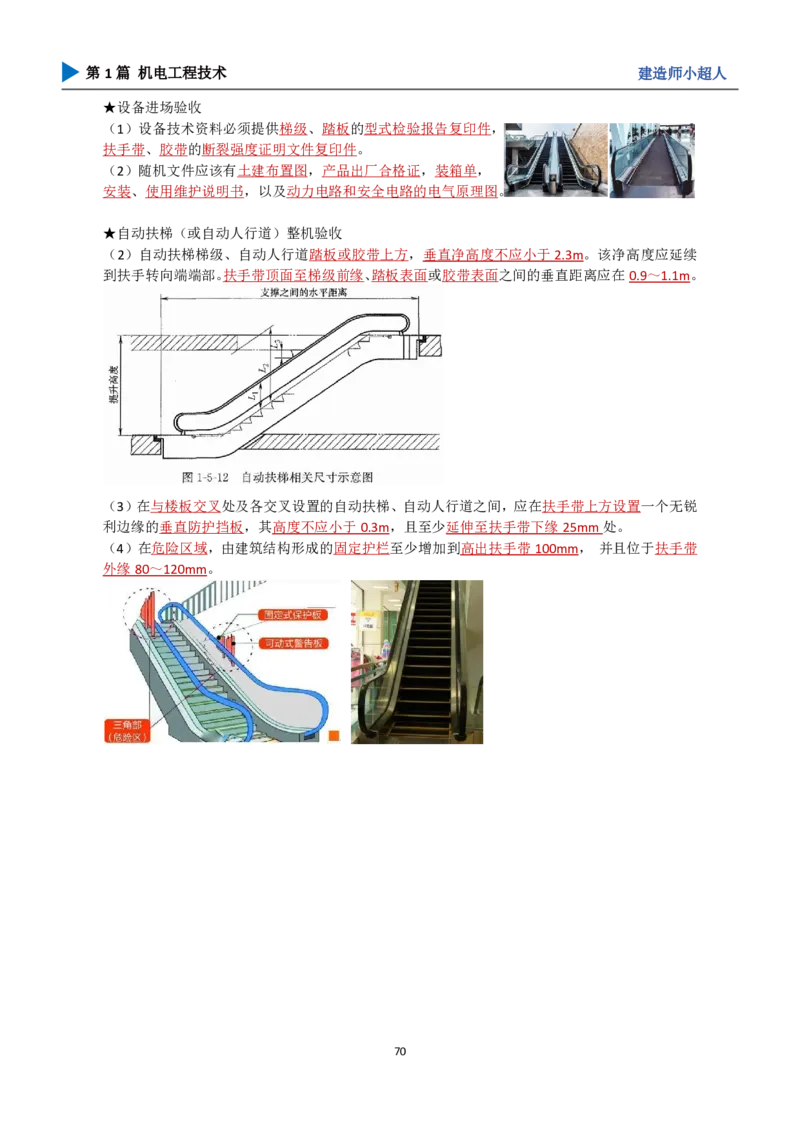

★自动扶梯（或自动人行道）整机验收
（2）自动扶梯梯级、自动人行道踏板或胶带上方，垂直净高度不应小于2.3m。该净高度应延续
到扶手转向端端部。扶手带顶面至梯级前缘、踏板表面或胶带表面之间的垂直距离应在0.9～1.1m。
（3）在与楼板交叉处及各交叉设置的自动扶梯、自动人行道之间，应在扶手带上方设置一个无锐
利边缘的垂直防护挡板，其高度不应小于0.3m，且至少延伸至扶手带下缘25mm处。
（4）在危险区域，由建筑结构形成的固定护栏至少增加到高出扶手带100mm， 并且位于扶手带
外缘80～120mm。
70第1篇 机电工程技术 建造师小超人
消防工程
黄金N问：
案例背景
交底时使用了大量的细部节点图，如图 2 所示，并对消防水泵接合器组装进行了交底。
问题：图2中①、② 号部件的名称是什么？水流是流向A端还是B端？
【答案】①号部件的名称是：止回阀；②号部件的名称是：安全阀。水流是流向 A 端。
黄金N问：
案例背景
问题：找出图中错误之处并改正。
【答案】（1）水泵排出管垂直管道上的橡胶软管和变径管的位置错误，变径管在前侧橡胶软管在
后侧。
（2）出水管应加装止回阀。
（3）软管应根据设计要求选择同材质。（备注：消防软管应为橡胶软管）
（4）闸阀更换为控制阀。
★消防给水及消火栓灭火系统施工技术要求
（1）消防水泵出水管上应安装消声止回阀、控制阀和压力表；
系统的总出水管上还应安装压力表和压力开关；
安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；
压力表量程在没有设计要求时，应为系统工作压力的2～2.5倍。
（2）消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺
序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
71第1篇 机电工程技术 建造师小超人
（3）地下式消火栓顶部进水口或顶部出水口应正对井口。顶部进水口或顶部出水口与消防井盖底
面的距离不应大于0.4m。
（4）室内消火栓栓口不应安装在门轴侧；消火栓栓口中心距地面应为1.1m。
（5）室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射
试验，达到设计要求为合格。
★水流指示器安装时应使电器元件竖直安装在水平管道上侧，其动作方向应和水流方向一致。
黄金N问：
背景资料
在自动喷水灭火系统调试阶段，B公司组织了相关人员进行了消防水泵，稳压泵和报警阀的
调试，完成后交付A公司进行系统联动试验，但A公司认为B公司还有部分调试工作未完成；自
动喷水灭火系统末端试水装置（见图2）的出水方式排水立管不符合规范规定。B公司对末端试水
装置进行了返工，并完成相关的调试工作后，交付A公司完成联动试验等各项工作。系统各项性
能指标均符合设计及相关规范要求，工程质量验收合格。
问题：
1.末端试水装置（图2）的出水方式、排水立管有哪些质量问题？末端试水装置漏装哪个管件？
2.B公司还要哪些调试工作未完成？
1.【答案】依据消防设计相关规范，末端试水装置及排水管的安装有以下质量问题：
（1）试水管和排水管直接连接，应采用孔口出流的方式；
（2）排水管管径不符合要求，应为75mm；
末端试水装置漏装试水接头和排水漏斗。
2.【答案】B单位还应进行的调试工作有：水源调试，排水设施调试以及联动调试。
72第1篇 机电工程技术 建造师小超人
黄金N问：
背景资料：
自动喷水灭火系统中的直立式喷活头运到施工现场，经外观检查后，立即与消防管道同时进
行了安装，直立式喷酒头安装见图 3，施工过程中被监理工程师叫停，要求整改。
公司整改后，对自动喷水灭火系统进行通水调试，调试项目包括水源测试、报警阀调试、联动试

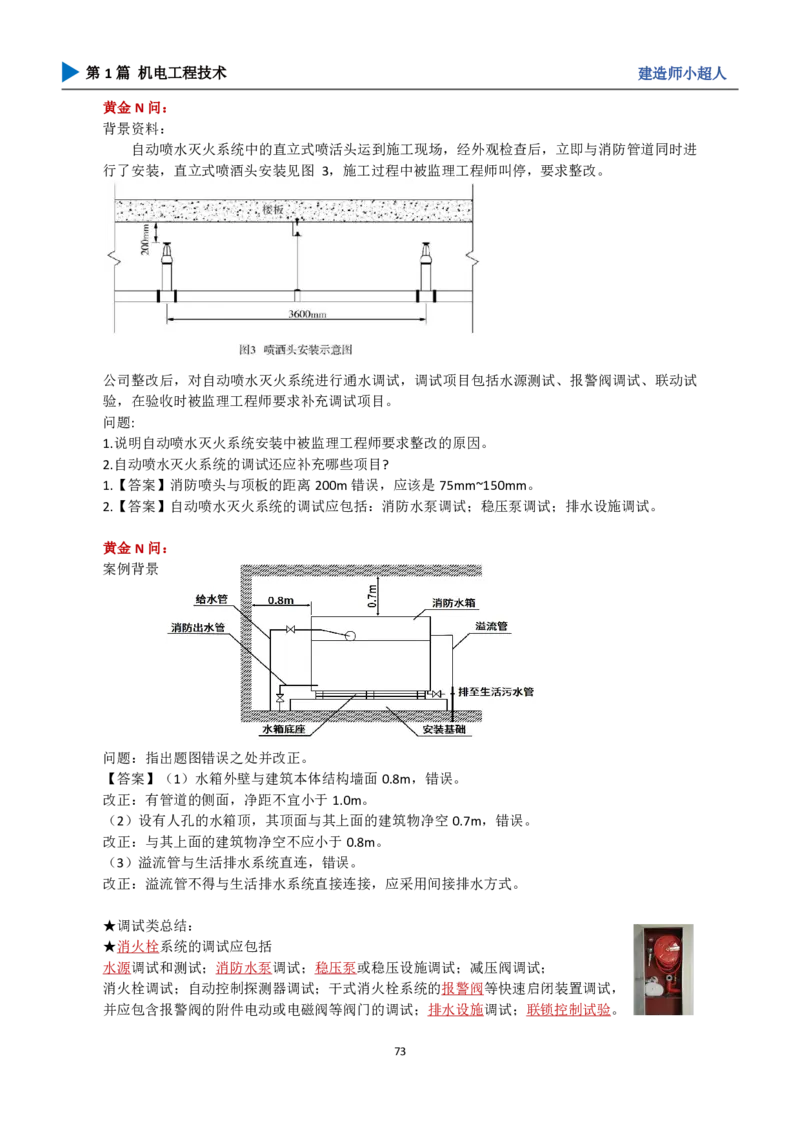

验，在验收时被监理工程师要求补充调试项目。
问题:
1.说明自动喷水灭火系统安装中被监理工程师要求整改的原因。
2.自动喷水灭火系统的调试还应补充哪些项目?
1.【答案】消防喷头与项板的距离200m错误，应该是75mm~150mm。
2.【答案】自动喷水灭火系统的调试应包括：消防水泵调试；稳压泵调试；排水设施调试。
黄金N问：
案例背景
问题：指出题图错误之处并改正。
【答案】（1）水箱外壁与建筑本体结构墙面0.8m，错误。
改正：有管道的侧面，净距不宜小于1.0m。
（2）设有人孔的水箱顶，其顶面与其上面的建筑物净空0.7m，错误。
改正：与其上面的建筑物净空不应小于0.8m。
（3）溢流管与生活排水系统直连，错误。
改正：溢流管不得与生活排水系统直接连接，应采用间接排水方式。
★调试类总结：
★消火栓系统的调试应包括
水源调试和测试；消防水泵调试；稳压泵或稳压设施调试；减压阀调试；
消火栓调试；自动控制探测器调试；干式消火栓系统的报警阀等快速启闭装置调试，
并应包含报警阀的附件电动或电磁阀等阀门的调试；排水设施调试；联锁控制试验。
73第1篇 机电工程技术 建造师小超人
★自动喷水灭火系统的调试应包括
水源测试；消防水泵调试；稳压泵调试；报警阀调试；排水设施调试；联动试验。
★水喷雾灭火系统调试应包括
水源测试；动力源和备用动力源切换试验；消防水泵调试；
稳压泵调试；雨淋报警阀、电动控制阀、气动控制阀的调试；
排水设施调试；联动试验。
★气体灭火系统的调试项目应包括
模拟启动试验、模拟喷气试验和模拟切换操作试验。
★泡沫灭火系统的调试包括
动力源和备用动力的切换试验；水源的测试；消防泵和稳压设备的试验；泡沫比例混合装置的调
试；泡沫产生装置的调试；报警阀的调试；泡沫消火栓的冷喷试验；泡沫灭火系统的喷水和喷泡
沫试验等。
黄金N问：
背景资料
问题：指出图中错误之处并改正。
【答案】（1）防火阀距离防火墙250mm。改正：应不大于200mm。
（2）防火阀未设置独立支吊架。改正：应设独立支吊架。
（3）水泥砂浆密封错误。改正：不然柔性材料封堵。
74第1篇 机电工程技术 建造师小超人
（4）水管在风管上方且共用吊架。改正：应在下方，单独设置水管支架。
黄金N问：
背景资料：
风机与基础之间安装橡胶减振垫，设备与排烟风管之间采用长度200mm的普通帆布短管连
接。
问题：指出图1屋顶排烟风机安装不合格项，应符合改正？
【答案】不合格项1：风机与基础之间采用安装橡胶减震垫，不合格；改正：防排烟风机应设在
混凝土或钢架基础上，且不应设置减振装置。
不合格项2：设备与排烟风管采用普通帆布短管连接；纠正：风管与风机的连接宜采用法兰连接，
或采用不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，不宜采用柔性连接。
★防排烟系统施工技术要求
（1）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。
（2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
（3）排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的
防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。
（4）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统
共用且需要设置减振装置时，不应使用橡胶减振装置。
（5）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、
排烟时，不宜采用柔性连接。
（6）风管系统安装完成后，应进行严密性检验；防排烟风管的允许漏风量应按中压系统风管确定。
★对于安装点型感烟（感温）火灾探测器、一氧化碳火灾探测器，
探测器至墙壁、梁边的水平距离不应小于0.5m；
探测器周围0.5m内不应有遮挡物；
探测器至空调送风口边的水平距离不应小于1.5m；
至多孔送风口的水平距离不应小于0.5m。
75第1篇 机电工程技术 建造师小超人
黄金N问：工程消防验收的条件有哪些？
【答案】（1）完成工程消防设计和合同约定的消防各项内容。
（2）有完整的工程消防技术档案和施工管理资料（含涉及消防的建筑材料、建筑构配件和设备的
进场试验报告）。
（3）建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务等
单位确认工程消防质量符合有关标准。
（4）消防设施性能、系统功能联调联试等内容检测合格。
黄金N问：工程消防验收所需资料有哪些？
【答案】（1）消防验收申报表。
（2）工程竣工验收报告。
（3）涉及消防的建设工程竣工图纸。
黄金N问：工程消防验收的程序是什么？
【答案】验收程序通常有验收受理、现场评定和出具消防验收意见等阶段。
黄金N问：施工过程中的消防验收形式有哪些？
【答案】根据工程需要，消防工程可以按施工程序划分为三种消防验收形式，即隐蔽工程消防验
收、粗装修消防验收、精装修消防验收。
黄金N问：消防验收备案应当提交哪些材料？
【答案】①消防验收备案表。
②工程竣工验收报告。
③涉及消防的建设工程竣工图纸。
补充（图集）：
76第1篇 机电工程技术 建造师小超人

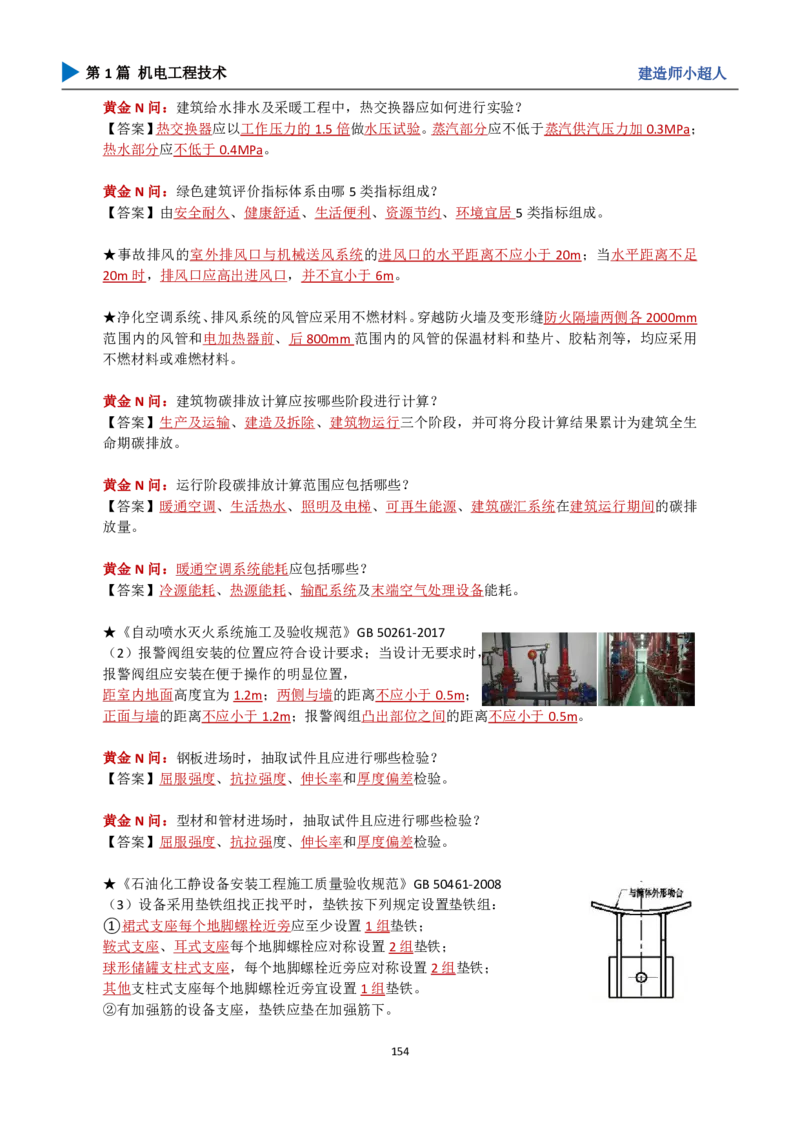

★喷头安装
3）喷淋头安装间距不大于 3.6m；喷头距墙不大于 1.8m不小于0.6m。
5）管道支、吊架与喷淋头之间的距离不宜小于300mm；与末端喷淋头之间的距离不
宜大于750mm。当通风管道、成排桥架或梁宽度大于1.2m 时，应在其腹面下增设下垂喷头，如
图 1-6-15 所示。
77第1篇 机电工程技术 建造师小超人
机械设备安装
黄金N问：
案例背景：
A公司在设备基础位置和几何尺寸及外观、预埋地脚螺栓验收合格后，即开始了4000T压机
设备的安装工作，经检查4000T压机设备基础验收资料不齐，项目监理工程师下发了暂停施工的"
监理工作通知书”
问题：对4000T压机基础还应提供哪些合格证明文件和详细记录？
【答案】提供：设备基础质量合格证明文件，主要检查验收混凝土养护及混凝土强度。详细记录:
主要是预压和沉降观测详细记录。
★设备基础混凝土强度的验收要求
（1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养
护及混凝土强度是否符合设计要求。
（2）如果对设备基础的强度有怀疑时，
可请有检测资质的工程检测单位对基础的强度进行复测。
（3）重要的设备基础应做预压强度试验，预压合格并有预压沉降详细记录。
如大型锻压设备、汽轮发电机组、大型油罐。
黄金N问：
案例背景：
某施工单位承接一化工厂项目，厂内设备较多，施工单位在进行设备安装前，对基础的坐标
位置；不同平面的标高；平面外形尺寸；进行了验收，并对预埋地脚螺栓孔及直埋地脚螺栓进行
了验收。
在检查基础坐标、中心线位置时，应沿纵向测量误差值，符合规范要求。
问题：1.请补充设备基础位置和尺寸的主要检查项目。
2.预埋地脚螺栓孔及直埋地脚螺栓应验收哪些项目？
3.检查基础坐标、中心线位置是否正确，如不正确请改正。
【答案】
1.凸台上平面外形尺寸；凹槽尺寸；平面的水平度；基础的垂直度。
2.预埋地脚螺栓孔的中心线位置、深度和孔壁垂直度。
直埋地脚螺栓中心距、标高及露出基础长度符合设计或规范要求，中心距应在其根部和顶部沿纵、
横两个方向测量，标高应在其顶部测量。
3.不正确，改正：检查基础坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值。
★设备基础位置、标高和几何尺寸的验收要求
（2）设备基础位置和尺寸的主要检查项目：
基础的坐标位置；不同平面的标高；
平面外形尺寸；凸台上平面外形尺寸；
凹槽尺寸；平面的水平度；基础的垂直度；
预埋地脚螺栓的标高和中心距；预埋地脚螺栓孔的中心线位置、深度和孔壁垂直度；预埋活动地
脚螺栓锚板的标高、中心线位置、带槽锚板和带螺纹孔锚板的平整度等。
（3）检查基础坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值。
78第1篇 机电工程技术 建造师小超人
★直埋地脚螺栓
① 直埋地脚螺栓与基础浇灌在一起，
用来固定没有强烈振动和冲击的设备。
如直钩螺栓、弯钩螺栓、弯折螺栓、
U形螺栓、爪式螺栓、锚板螺栓等。
② 直埋地脚螺栓中心距、标高及露出基础长度应符合设计或规范要求，中心距应在其根部和顶
部沿纵、横两个方向测量，标高应在其顶部测量。
★活动地脚螺栓
① 活动地脚螺栓是一种可拆卸的地脚螺栓，
用于固定工作时有强烈振动和冲击的重型机械设备。
如T形头地脚螺栓、拧入式螺栓、对拧式螺栓等。
② 活动地脚螺栓锚板的中心位置、标高、带槽或带螺纹锚板的水平度应符合设计、规范的要求。
★胀锚地脚螺栓
①部分静置的简单设备或辅助设备采用胀锚地脚螺栓的连接方式。
②胀锚地脚螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基
础强度不得小于10MPa; 钻孔处不得有裂缝
黄金N问：
案例背景
施正单在进行球磨机施工前，编制了球磨机施工程序。
问题：球磨机安装程序是什么？
【答案】开箱检查→基础检查验收→基础测量放线→
垫铁设置→吊装就位→安装调整→固定与灌浆→
零部件清洗与装配→润滑与加油→试运行→验收。
（口诀：相处放电就调酱，不加食盐）
黄金N问：设备交工验收时，需要具备的技术资料有哪些？
【答案】机器设备开箱检验记录；在安装中经修改的零部件图说明；施工图设计变更文件；机器
设备质量证明文件及其他随机技术资料；隐蔽工程施工记录；机器设备安装记录；试运行记录；
重大问题及其处理的文件。
黄金N问：
案例背景：
79第1篇 机电工程技术 建造师小超人
问题：垫铁和地脚螺栓安装存在哪些质量问题？垫铁的作用是什么？
【答案】
（1）问题一：15mm垫铁薄的平垫铁在厚的下边。
整改：15mm的平垫铁应放在中间。
问题二：斜垫铁露出设备底座60mm。
整改：斜垫铁露出设备底座宜为10-50mm。
问题三：地脚螺栓距离孔壁10mm。距离太近。
整改：地脚螺栓距离孔壁一般大于15mm。
（2）通过调整垫铁的厚度，可使设备安装达到设计或规范要求的标高和水平度；把设备重量、工
作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀地传递到基础。
★垫铁的设置要求
（2）每个地脚螺栓旁边至少应有一组垫铁，
并应设置在靠近地脚螺栓和底座主要受力部位下方。
（3）设备底座有接缝处的两侧，应各设置一组垫铁，
每组垫铁的块数不宜超过5块。
（4）放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm。设备调平
后，每组垫铁均应压紧。
（5）垫铁端面应露出设备底面外缘，平垫铁宜露出10～30mm，斜垫铁宜露出10~50mm，垫铁
组伸入设备底座底面的长度应超过设备地脚螺栓的中心。
（6）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。
补充：《石油化工静设备安装工程施工质量验收规范》GB50461-2008
①裙式支座每个地脚螺栓近旁应至少设置1组垫铁；
鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁；
球形储罐支柱式支座，每个地脚螺栓近旁应对称设置2组垫铁；
其他支柱式支座每个地脚螺栓近旁宜设置1组垫铁。
80第1篇 机电工程技术 建造师小超人
②有加强筋的设备支座，垫铁应垫在加强筋下。
③相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30～80mm。
④设备找正后，各组垫铁均应被压紧，垫铁之间和垫铁与支座之间应均匀接触，垫铁应露出设备
支座底板外缘10～30mm，垫铁组伸入支座底板长度应超过地脚螺栓。垫铁组层间应进行焊接固
定。
⑤支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过5块；斜垫铁下
面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；斜垫铁应成对相向使用，搭接
长度不应小于全长的3/4。
黄金N问：
案例背景：
某施工单位承接一化工厂项目，在进行设备安装时，发生了如下事件：
事件一，施工单位在设备粗找正前进行了一次灌浆，设备粗找正后进行了二次灌浆，最终导
致设备安装精度出现严重偏差。
事件二，施工单位返工后，设备安装精度符合要求，并进行了设备单体试运转。
事件三，厂区设备安装结束后，进行了试运转，但发现联动机组中各设备相互配合的动作程
序不正确。施工单位返修后达到要求。
问题：1.事件一中，施工单位应如何对设备灌浆。
2.事件二中，设备单体试运转的顺序是什么？
3.事件三中，该试运转属于哪种类型，作用是什么？
【答案】
1.一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆是设备精找正、地脚螺栓
紧固、检测项目合格后对设备底座和基础间进行的灌浆。
2.先手动，后电动；先点动，后连续；先低速，后中、高速。
3.属于无负荷联动试运转
作用：检查整条生产线或联动机组中各设备相互配合及按工艺流程的动作程序是否正确，同时也
检查联锁装置是否灵敏可靠，信号装置是否准确无误。

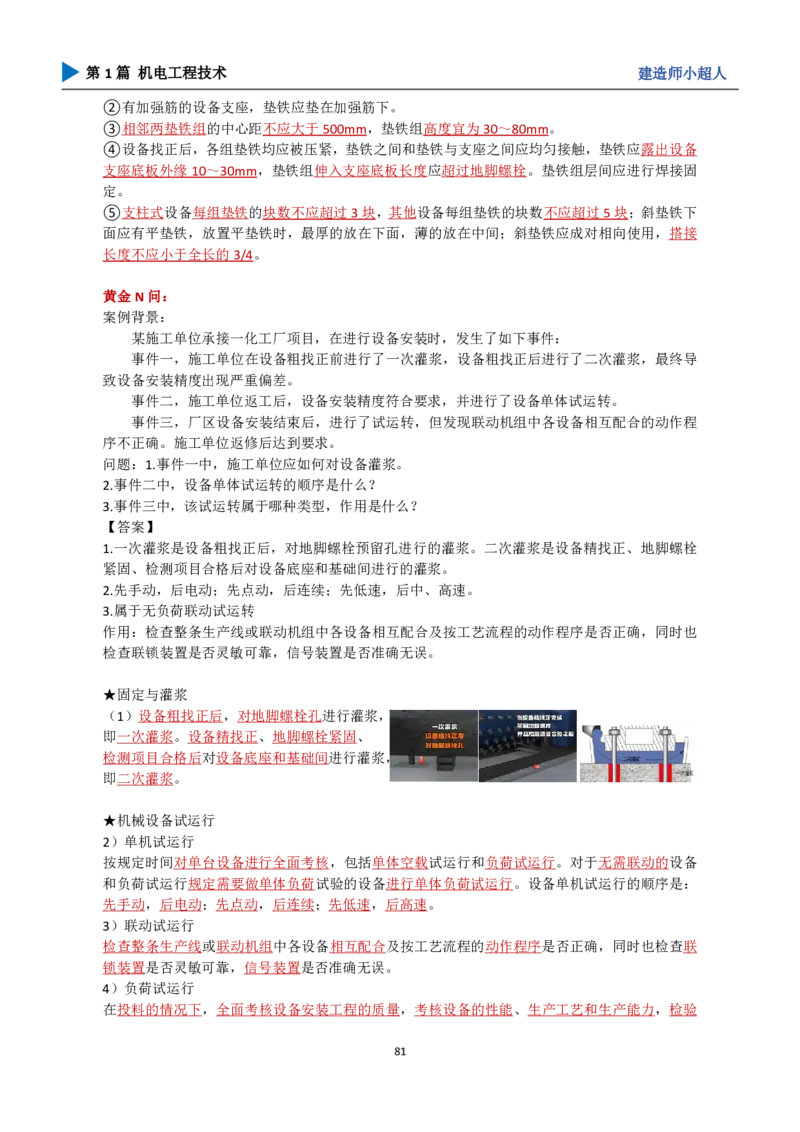

★固定与灌浆
（1）设备粗找正后，对地脚螺栓孔进行灌浆，
即一次灌浆。设备精找正、地脚螺栓紧固、
检测项目合格后对设备底座和基础间进行灌浆，
即二次灌浆。
★机械设备试运行
2）单机试运行
按规定时间对单台设备进行全面考核，包括单体空载试运行和负荷试运行。对于无需联动的设备
和负荷试运行规定需要做单体负荷试验的设备进行单体负荷试运行。设备单机试运行的顺序是：
先手动，后电动；先点动，后连续；先低速，后高速。
3）联动试运行
检查整条生产线或联动机组中各设备相互配合及按工艺流程的动作程序是否正确，同时也检查联
锁装置是否灵敏可靠，信号装置是否准确无误。
4）负荷试运行
在投料的情况下，全面考核设备安装工程的质量，考核设备的性能、生产工艺和生产能力，检验
81第1篇 机电工程技术 建造师小超人
设计是否符合和满足正常生产的要求。

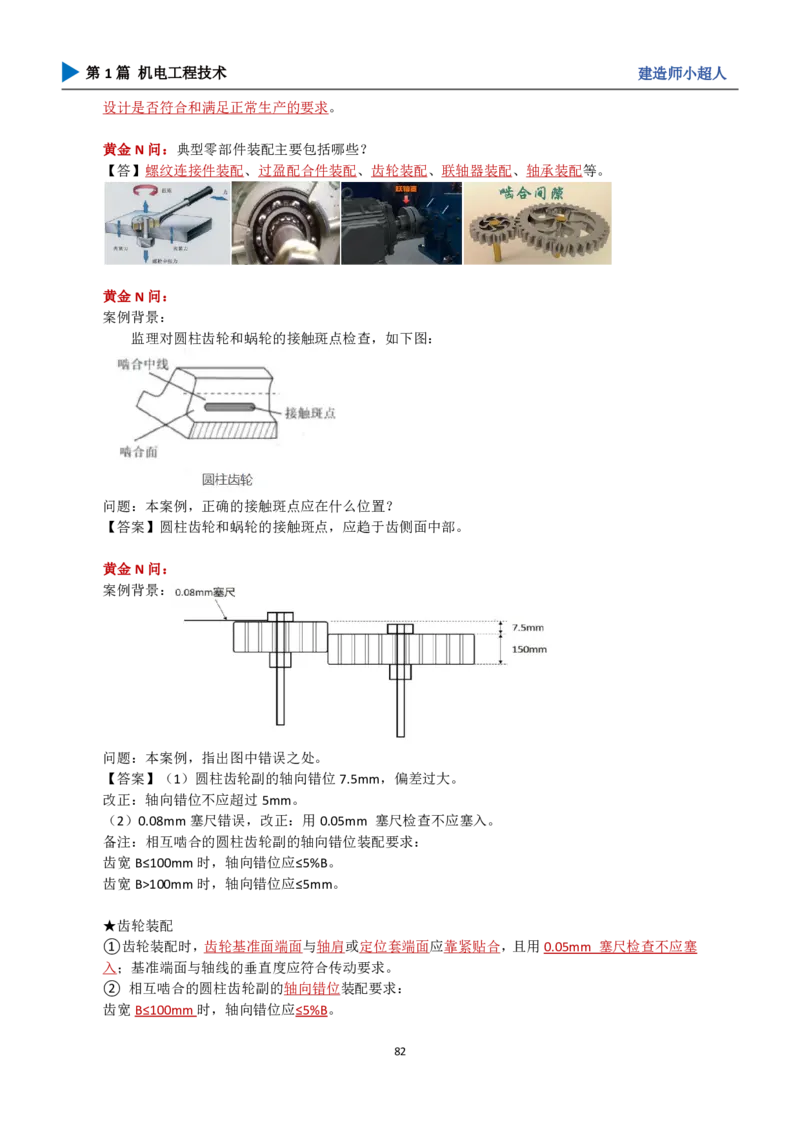

黄金N问：典型零部件装配主要包括哪些？
【答】螺纹连接件装配、过盈配合件装配、齿轮装配、联轴器装配、轴承装配等。
黄金N问：
案例背景：
监理对圆柱齿轮和蜗轮的接触斑点检查，如下图：
问题：本案例，正确的接触斑点应在什么位置？
【答案】圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部。
黄金N问：
案例背景：
问题：本案例，指出图中错误之处。
【答案】（1）圆柱齿轮副的轴向错位7.5mm，偏差过大。
改正：轴向错位不应超过5mm。
（2）0.08mm塞尺错误，改正：用0.05mm 塞尺检查不应塞入。
备注：相互啮合的圆柱齿轮副的轴向错位装配要求：
齿宽B≤100mm时，轴向错位应≤5%B。
齿宽B>100mm时，轴向错位应≤5mm。

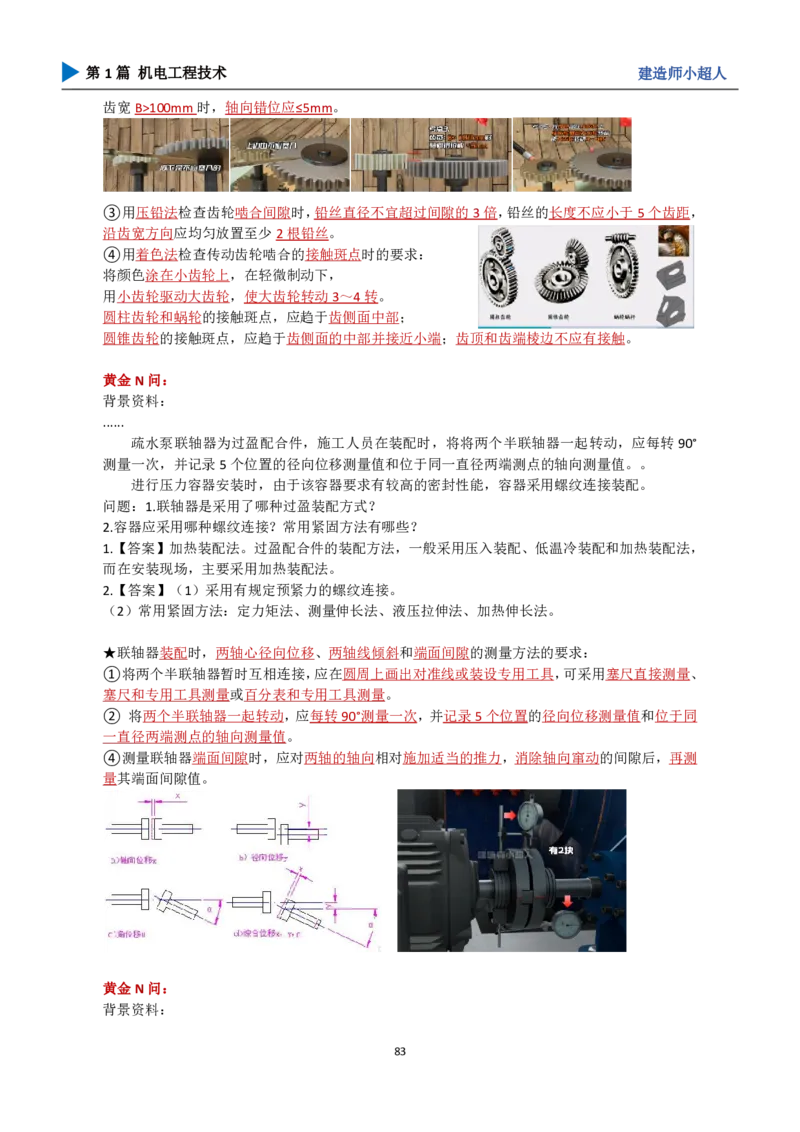

★齿轮装配
①齿轮装配时，齿轮基准面端面与轴肩或定位套端面应靠紧贴合，且用0.05mm 塞尺检查不应塞
入；基准端面与轴线的垂直度应符合传动要求。
② 相互啮合的圆柱齿轮副的轴向错位装配要求：
齿宽B≤100mm时，轴向错位应≤5%B。
82第1篇 机电工程技术 建造师小超人
齿宽B>100mm时，轴向错位应≤5mm。
③用压铅法检查齿轮啮合间隙时，铅丝直径不宜超过间隙的3倍，铅丝的长度不应小于5个齿距，
沿齿宽方向应均匀放置至少2根铅丝。
④用着色法检查传动齿轮啮合的接触斑点时的要求：
将颜色涂在小齿轮上，在轻微制动下，
用小齿轮驱动大齿轮，使大齿轮转动3～4转。
圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；
圆锥齿轮的接触斑点，应趋于齿侧面的中部并接近小端；齿顶和齿端棱边不应有接触。
黄金N问：
背景资料：
......
疏水泵联轴器为过盈配合件，施工人员在装配时，将将两个半联轴器一起转动，应每转90°
测量一次，并记录5个位置的径向位移测量值和位于同一直径两端测点的轴向测量值。。
进行压力容器安装时，由于该容器要求有较高的密封性能，容器采用螺纹连接装配。
问题：1.联轴器是采用了哪种过盈装配方式？
2.容器应采用哪种螺纹连接？常用紧固方法有哪些？
1.【答案】加热装配法。过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，
而在安装现场，主要采用加热装配法。
2.【答案】（1）采用有规定预紧力的螺纹连接。
（2）常用紧固方法：定力矩法、测量伸长法、液压拉伸法、加热伸长法。

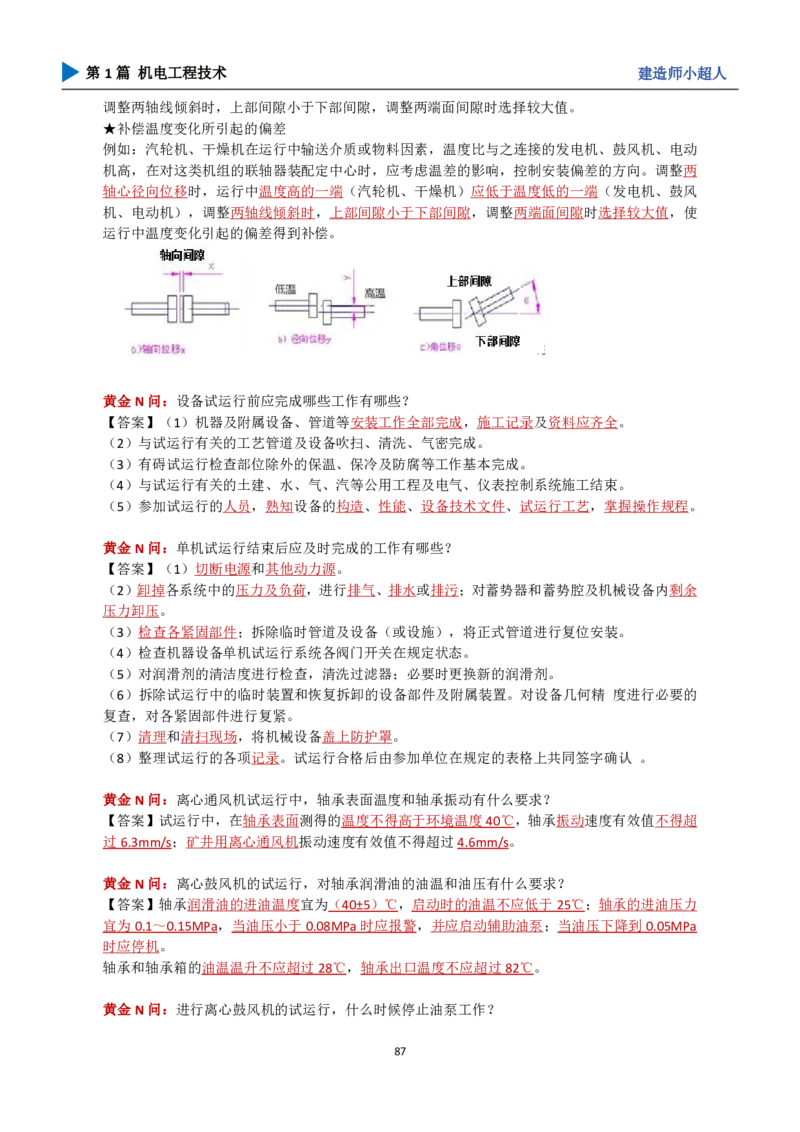

★联轴器装配时，两轴心径向位移、两轴线倾斜和端面间隙的测量方法的要求：
①将两个半联轴器暂时互相连接，应在圆周上画出对准线或装设专用工具，可采用塞尺直接测量、
塞尺和专用工具测量或百分表和专用工具测量。
② 将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位于同
一直径两端测点的轴向测量值。
④测量联轴器端面间隙时，应对两轴的轴向相对施加适当的推力，消除轴向窜动的间隙后，再测
量其端面间隙值。
黄金N问：
背景资料：
83第1篇 机电工程技术 建造师小超人
问题：指出图中错误之处。
【答案】百分表2架设错误，应架设在端部。
备注：将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位
于同一直径两端测点的轴向测量值。
黄金N问：
案例背景：
某气体处理厂新建一套天然气脱乙烷生产装置，工程内容包括脱乙烷塔、丙烷制冷机组（两
套）、冷箱的安装及配套的钢结构、工艺管道、电气和仪表的安装调试等。某公司承接该项目后，
成立项目部，进行项目策划。策划书中强调施工质量控制，承诺全面实行“三检制”。
安装后期，在制冷机组油冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。
问题：制冷机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？
【答案】（1）轴承间隙的检测要测量顶间隙，侧间隙，轴向间隙。
（2）顶间隙：轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径不宜大于顶间隙的3倍。
侧间隙：轴颈与轴瓦的侧间隙采用塞尺进行测量，单侧间隙应为顶间隙的1/2～2/3。
★滑动轴承装配
①瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数，应符
合随机技术文件的规定。对于厚壁轴瓦，在未拧紧螺栓时，用0.05mm塞尺从外侧检查上下轴瓦
接合面，任何部位塞入深度应不大于接合面宽度的1/3；对于薄壁轴瓦，在装配后，在中分面处
用0.02mm塞尺检查，不应塞入。薄壁轴瓦的接触面不宜研刮。
② 轴颈与轴瓦的侧间隙可用塞尺检查，
单侧间隙应为顶间隙的1/2～2/3。
轴颈与轴瓦的顶间隙可用压铅法检查，
铅丝直径不宜大于顶间隙的3倍。
黄金N问：
案例背景：
......
安装公司对滚动轴承装配时，采用温差法，
对轴承加热至150℃进行安装，被监理工程师制止。
安装单位改正后，完成安装，在下图角度范围内，
轴承外圈与轴承座、
轴承盖均使用0.05mm的塞尺检查，
塞入深度未超过轴承外圈宽度的1/3。
84第1篇 机电工程技术 建造师小超人
问题：案例中，滚动轴承装配存在那些问题？正确做法是什么？
【答案】
（1）存在问题：
1）对轴承加热至150℃进行安装；
2）轴承外圈与轴承座、轴承盖均使用0.05mm的塞尺检查，塞入深度未超过轴承外圈宽度的1/3。
3）图中，轴承外圈与轴承座孔在对称于中心线90°范围内。
（2）改正：
1）采用温差法装配时，轴承的加热温度不应高于120℃；
2）轴承外圈与轴承座、轴承盖均使用0.03mm的塞尺检查；
3）轴承外圈与轴承座孔在对称于中心线120°范围内、与轴承盖孔在对称于中心线90°范围内应均
匀接触，且用0.03mm的塞尺检查时，塞尺不得塞入轴承外圈宽度的1/3。
★滚动轴承装配
装配方法有压装法和温差法两种。
①采用压装法装配时，压入力应通过专用工具或在固定圈上垫以软金属棒、金属套传递，不得通
过轴承的滚动体和保持架传递压入力。
②采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温度不应高于120℃，冷却温度不
应低于-80℃。
③轴承外圈与轴承座孔在对称于中心线120°范围内、与轴承盖孔在对称于中心线90°范围内应均
匀接触，且用0.03mm的塞尺检查时，塞尺不得塞入轴承外圈宽度的1/3。
（口诀：坐120）
④轴承装配后应转动灵活。采用润滑脂的轴承，应在轴承1/2空腔内加注规定的润滑脂；采用稀
油润滑的轴承，不应加注润滑脂。
黄金N问：
案例背景
某安装公司承接机械设备安装工程...
某设备安装完成，发现其安装精度不足，安装公司查明了原因，是设备基础、垫铁埋设、设
备灌浆影响了安装精度，安装公司经返工后，满足了设备精度要求。
安装公司在某设备安装完成后，经检查发现该设备主要受力部件在重力影响下下挠，不满足
要求，监理工程师认为施工单位未充分考虑设备安装偏差的方向性。
问题：1.设备基础、垫铁埋设、设备灌浆对设备安装精度，主要体现在哪些方向？
2.在机械设备安装时，应如何考虑偏差的方向性。
【答案】
1.设备基础：强度、沉降、抗振性能；
垫铁埋设：承载面积和接触情况；
设备灌浆：强度和密实度。
2.案例中，设备主要受力部件在重力影响下下挠。
这一点应考虑：有利于抵消设备附属件安装后重量的影响。
除此之外，在机械设备安装中，还应考虑：
有利于抵消设备运转时产生的作用力的影响；
85第1篇 机电工程技术 建造师小超人
有利于抵消零部件磨损的影响；
有利于抵消摩擦面间油膜的影响。

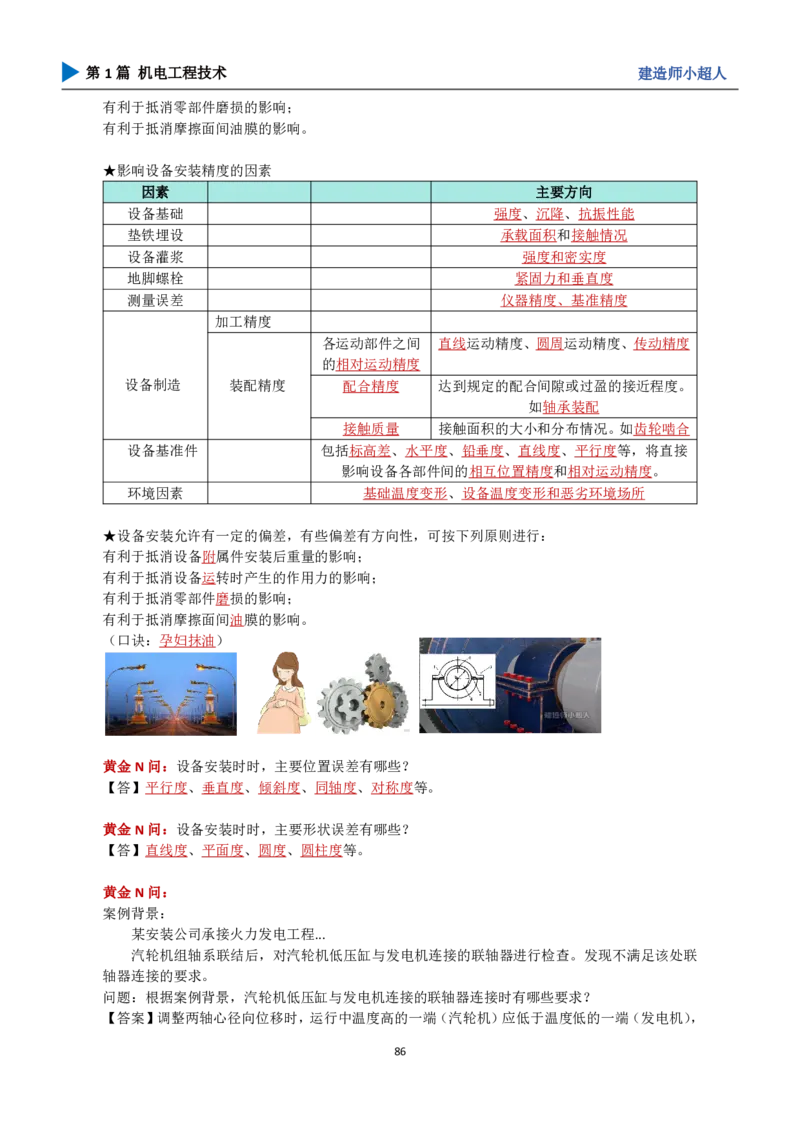

★影响设备安装精度的因素
因素 主要方向
设备基础 强度、沉降、抗振性能
垫铁埋设 承载面积和接触情况
设备灌浆 强度和密实度
地脚螺栓 紧固力和垂直度
测量误差 仪器精度、基准精度
加工精度
各运动部件之间 直线运动精度、圆周运动精度、传动精度
的相对运动精度
设备制造 装配精度 配合精度 达到规定的配合间隙或过盈的接近程度。
如轴承装配
接触质量 接触面积的大小和分布情况。如齿轮啮合
设备基准件 包括标高差、水平度、铅垂度、直线度、平行度等，将直接
影响设备各部件间的相互位置精度和相对运动精度。
环境因素 基础温度变形、设备温度变形和恶劣环境场所
★设备安装允许有一定的偏差，有些偏差有方向性，可按下列原则进行：
有利于抵消设备附属件安装后重量的影响；
有利于抵消设备运转时产生的作用力的影响；
有利于抵消零部件磨损的影响；
有利于抵消摩擦面间油膜的影响。
（口诀：孕妇抹油）
黄金N问：设备安装时时，主要位置误差有哪些？
【答】平行度、垂直度、倾斜度、同轴度、对称度等。
黄金N问：设备安装时时，主要形状误差有哪些？
【答】直线度、平面度、圆度、圆柱度等。
黄金N问：
案例背景：
某安装公司承接火力发电工程...
汽轮机组轴系联结后，对汽轮机低压缸与发电机连接的联轴器进行检查。发现不满足该处联
轴器连接的要求。
问题：根据案例背景，汽轮机低压缸与发电机连接的联轴器连接时有哪些要求？
【答案】调整两轴心径向位移时，运行中温度高的一端（汽轮机）应低于温度低的一端（发电机），
86第1篇 机电工程技术 建造师小超人
调整两轴线倾斜时，上部间隙小于下部间隙，调整两端面间隙时选择较大值。
★补偿温度变化所引起的偏差
例如：汽轮机、干燥机在运行中输送介质或物料因素，温度比与之连接的发电机、鼓风机、电动
机高，在对这类机组的联轴器装配定中心时，应考虑温差的影响，控制安装偏差的方向。调整两
轴心径向位移时，运行中温度高的一端（汽轮机、干燥机）应低于温度低的一端（发电机、鼓风
机、电动机），调整两轴线倾斜时，上部间隙小于下部间隙，调整两端面间隙时选择较大值，使
运行中温度变化引起的偏差得到补偿。
黄金N问：设备试运行前应完成哪些工作有哪些？
【答案】（1）机器及附属设备、管道等安装工作全部完成，施工记录及资料应齐全。
（2）与试运行有关的工艺管道及设备吹扫、清洗、气密完成。
（3）有碍试运行检查部位除外的保温、保冷及防腐等工作基本完成。
（4）与试运行有关的土建、水、气、汽等公用工程及电气、仪表控制系统施工结束。
（5）参加试运行的人员，熟知设备的构造、性能、设备技术文件、试运行工艺，掌握操作规程。
黄金N问：单机试运行结束后应及时完成的工作有哪些？
【答案】（1）切断电源和其他动力源。
（2）卸掉各系统中的压力及负荷，进行排气、排水或排污；对蓄势器和蓄势腔及机械设备内剩余
压力卸压。
（3）检查各紧固部件；拆除临时管道及设备（或设施），将正式管道进行复位安装。
（4）检查机器设备单机试运行系统各阀门开关在规定状态。
（5）对润滑剂的清洁度进行检查，清洗过滤器；必要时更换新的润滑剂。
（6）拆除试运行中的临时装置和恢复拆卸的设备部件及附属装置。对设备几何精 度进行必要的
复查，对各紧固部件进行复紧。
（7）清理和清扫现场，将机械设备盖上防护罩。
（8）整理试运行的各项记录。试运行合格后由参加单位在规定的表格上共同签字确认 。
黄金N问：离心通风机试运行中，轴承表面温度和轴承振动有什么要求？
【答案】试运行中，在轴承表面测得的温度不得高于环境温度40℃，轴承振动速度有效值不得超
过6.3mm/s；矿井用离心通风机振动速度有效值不得超过4.6mm/s。
黄金N问：离心鼓风机的试运行，对轴承润滑油的油温和油压有什么要求？
【答案】轴承润滑油的进油温度宜为（40±5）℃，启动时的油温不应低于25℃；轴承的进油压力
宜为0.1～0.15MPa，当油压小于0.08MPa时应报警，并应启动辅助油泵；当油压下降到0.05MPa
时应停机。
轴承和轴承箱的油温温升不应超过28℃，轴承出口温度不应超过82℃。
黄金N问：进行离心鼓风机的试运行，什么时候停止油泵工作？
87第1篇 机电工程技术 建造师小超人
【答案】停机后20min或轴承回油温度降到低于40℃后，应停止油泵工作。
黄金N问：泵试运行时，对轴承的温升、最高温度有什么要求？
【答案】轴承、轴承箱和油池润滑油的温升不应超过环境温度40℃，滑动轴承的温度不应大于70℃，
滚动轴承的温度不应大于80℃。

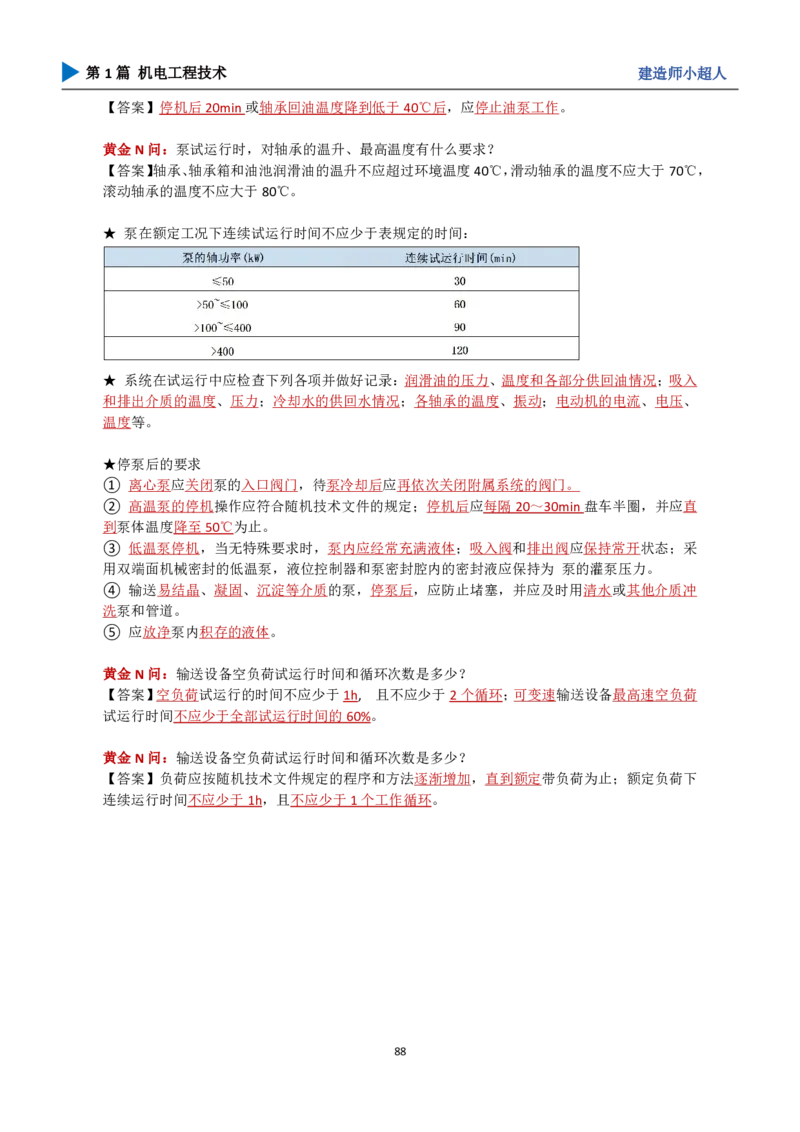

★ 泵在额定工况下连续试运行时间不应少于表规定的时间：
★ 系统在试运行中应检查下列各项并做好记录：润滑油的压力、温度和各部分供回油情况；吸入
和排出介质的温度、压力；冷却水的供回水情况；各轴承的温度、振动；电动机的电流、电压、
温度等。
★停泵后的要求
① 离心泵应关闭泵的入口阀门，待泵冷却后应再依次关闭附属系统的阀门。
② 高温泵的停机操作应符合随机技术文件的规定；停机后应每隔20～30min盘车半圈，并应直
到泵体温度降至50℃为止。
③ 低温泵停机，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开状态；采
用双端面机械密封的低温泵，液位控制器和泵密封腔内的密封液应保持为 泵的灌泵压力。
④ 输送易结晶、凝固、沉淀等介质的泵，停泵后，应防止堵塞，并应及时用清水或其他介质冲
洗泵和管道。
⑤ 应放净泵内积存的液体。
黄金N问：输送设备空负荷试运行时间和循环次数是多少？
【答案】空负荷试运行的时间不应少于1h, 且不应少于2个循环；可变速输送设备最高速空负荷
试运行时间不应少于全部试运行时间的60%。
黄金N问：输送设备空负荷试运行时间和循环次数是多少？
【答案】负荷应按随机技术文件规定的程序和方法逐渐增加，直到额定带负荷为止；额定负荷下
连续运行时间不应少于1h，且不应少于1个工作循环。
88第1篇 机电工程技术 建造师小超人

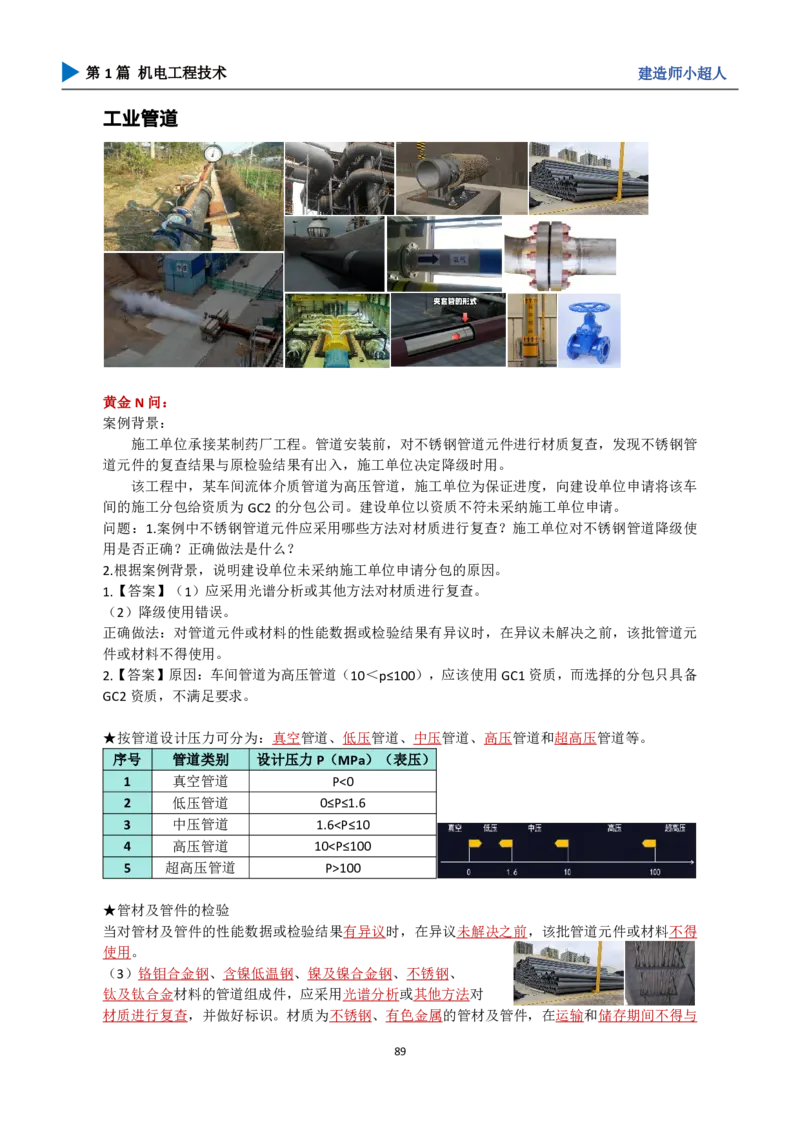

工业管道
黄金N问：
案例背景：
施工单位承接某制药厂工程。管道安装前，对不锈钢管道元件进行材质复查，发现不锈钢管
道元件的复查结果与原检验结果有出入，施工单位决定降级时用。
该工程中，某车间流体介质管道为高压管道，施工单位为保证进度，向建设单位申请将该车
间的施工分包给资质为GC2的分包公司。建设单位以资质不符未采纳施工单位申请。
问题：1.案例中不锈钢管道元件应采用哪些方法对材质进行复查？施工单位对不锈钢管道降级使
用是否正确？正确做法是什么？
2.根据案例背景，说明建设单位未采纳施工单位申请分包的原因。
1.【答案】（1）应采用光谱分析或其他方法对材质进行复查。
（2）降级使用错误。
正确做法：对管道元件或材料的性能数据或检验结果有异议时，在异议未解决之前，该批管道元
件或材料不得使用。
2.【答案】原因：车间管道为高压管道（10＜p≤100），应该使用GC1资质，而选择的分包只具备
GC2资质，不满足要求。
★按管道设计压力可分为：真空管道、低压管道、中压管道、高压管道和超高压管道等。
序号 管道类别 设计压力P（MPa）（表压）
1 真空管道 P<0
2 低压管道 0≤P≤1.6
3 中压管道 1.6100
★管材及管件的检验
当对管材及管件的性能数据或检验结果有异议时，在异议未解决之前，该批管道元件或材料不得
使用。
（3）铬钼合金钢、含镍低温钢、镍及镍合金钢、不锈钢、
钛及钛合金材料的管道组成件，应采用光谱分析或其他方法对
材质进行复查，并做好标识。材质为不锈钢、有色金属的管材及管件，在运输和储存期间不得与
89第1篇 机电工程技术 建造师小超人
碳素钢、低合金钢接触。
（5）GC1级压力管道的管材、管件在使用前采用外表面磁粉或渗透无损检测抽样检验，要求检验
批应是同炉批号、同型号和规格、同时到货。通常，导磁性材料的管材和管件采用磁粉检测，非
导磁性材料的管材和管件采用渗透检测。
（6）输送毒性程度为极度危害介质或设计压力大于或等于10MPa管道的管材、管件，使用前采
用外表面磁粉或渗透无损检测抽样检验，对经磁粉或渗透检测发现的表面缺陷应进行修磨，修磨
后的实际壁厚不得小于管子名义壁厚的90%，且不得小于设计壁厚。
（7）合金钢螺栓、螺母应采用光谱分析或其他方法对材质进行复验，
并做好标识，以防止混用；设计压力大于或等于10MPa的GC1级压力管道
等所用的螺栓和螺母，尚需按设计规定进行硬度检验。
★压力管道安装许可参数级别
压力管道安装许可参数级别
许可级别
GA1 设计压力大于或等于4.0MPa（表压，下同）的长输输油、输气管 GA1级覆盖
道 GA2级
GA2 GA1级以外的长输管道 —
GB1 燃气管道 —
GB2 热力管道 —
GC1 1.输送毒性程度为急性毒性类别1介质、急性毒性类别2气体介 GC1级、GCD
质和工作温度高于其标准沸点的急性毒性类别2液体介质的工艺 级覆盖 GC2
管道；(毒) 级
2.输送火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括
液化烃），并且设计压力大于或者等于4.0MPa的工艺管道；（可
燃）
3.输送流体介质，并且设计压力大于或者等于10.0MPa，或者设
计压力大于或者等于4.0MPa且设计温度高于或者等于400℃的工
艺管道（高压高温）
GC2 1.GC1级以外的工艺管道；2.制冷管道 —
GCD 动力管道 —
★锅炉安装（散装锅炉除外）、修理、改造许可
许可参数 许可范围 备注
级别
A 额定出口压力大于2.5MPa的蒸汽和热水锅炉 A 级覆盖 B
级。
B 额定出口压力小于等于2.5MPa的蒸汽和热水锅炉；有机热载体锅炉
黄金N问：
案例背景：
施工单位承接某制药厂工程。
该工程中，某车间制冷管道的设计压力为0.2MPa，施工单位为保证进度，向建设单位申请将
该车间的施工，分包给资质为GB1的分包公司。建设单位以资质不符未采纳施工单位申请。
问题：本案例中，制冷管道可分包给具有哪些资质的单位？
90第1篇 机电工程技术 建造师小超人
【答案】可分包给具有：GC2、GC1、GCD的单位。
黄金N问：
案例背景：
施工单位承接某制药厂工程。
管道不锈钢阀门安装前，施工单位对阀门进行了相关的检验。检验如下：
（1）对阀门外观检查；（2）壳体压力试验；（3）安全阀进行整定压力调整和密封试验。
问题：1.阀门检验、试验是否完整，如不完整请补充。
2.根据案例背景，写出阀门试验时的试验压力。
3.进行阀门试验时，应采用何种介质？对这种介质有哪些要求？
1.【答案】不完整。试验补充：密封试验。
检验补充：对不锈钢阀门进行光谱分析或其他方法对材质进行复查。
2.【答案】壳体压力试验：阀门在20℃时最大允许工作压力的1.5倍；
密封试验：阀门在20℃时最大允许工作压力的1.1倍。
3.【答案】应以洁净水为介质，水中的氯离子含量不得超过25ppm。

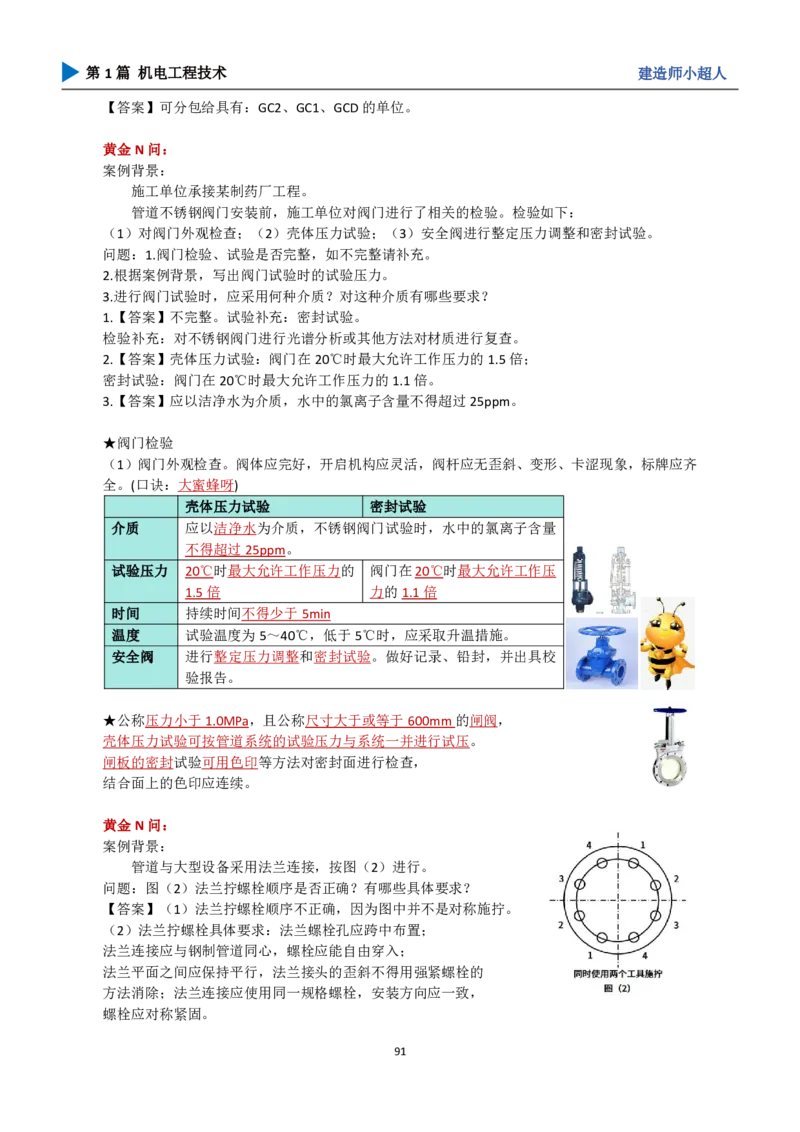

★阀门检验
（1）阀门外观检查。阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐
全。(口诀：大蜜蜂呀)
壳体压力试验 密封试验
介质 应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量
不得超过25ppm。
试验压力 20℃时最大允许工作压力的 阀门在20℃时最大允许工作压
1.5倍 力的1.1倍
时间 持续时间不得少于5min
温度 试验温度为5～40℃，低于5℃时，应采取升温措施。
安全阀 进行整定压力调整和密封试验。做好记录、铅封，并出具校
验报告。
★公称压力小于1.0MPa，且公称尺寸大于或等于600mm的闸阀，
壳体压力试验可按管道系统的试验压力与系统一并进行试压。
闸板的密封试验可用色印等方法对密封面进行检查，
结合面上的色印应连续。
黄金N问：
案例背景：
管道与大型设备采用法兰连接，按图（2）进行。
问题：图（2）法兰拧螺栓顺序是否正确？有哪些具体要求？
【答案】（1）法兰拧螺栓顺序不正确，因为图中并不是对称施拧。
（2）法兰拧螺栓具体要求：法兰螺栓孔应跨中布置；
法兰连接应与钢制管道同心，螺栓应能自由穿入；
法兰平面之间应保持平行，法兰接头的歪斜不得用强紧螺栓的
方法消除；法兰连接应使用同一规格螺栓，安装方向应一致，
螺栓应对称紧固。
91第1篇 机电工程技术 建造师小超人
★管道采用法兰连接时，法兰密封面及密封垫片不得有划痕、斑点等缺陷；大直径密封垫片需要
拼接时，应采用斜口搭接或迷宫式拼接，不得采用平口对接；法兰螺栓孔应跨中布置；法兰连接
应与钢制管道同心，螺栓应能自由穿入；法兰平面之间应保持平行，法兰接头的歪斜不得用强紧
螺栓的方法消除；法兰连接应使用同一规格螺栓，安装方向应一致，螺栓应对称紧固。
黄金N问：
案例背景：
安装公司承接某工业管道工程，
工程中包括管道安装、机械设备安装、
储罐安装。
大型水泵安装时，
先将水泵与出水口管段连接完毕后，
再将水泵整体紧固在水泵基础上。
监理工程师进行现场检查时，
发现不符合规范，要求整改，如右图所示：
问题：请指出水泵及管道安装时的错误之处。
【答案】（1）先将水泵与出水口管段连接完毕后，再将水泵整体紧固在水泵基础上错误。改正：
管道与大型设备或动设备连接，应在设备安装定位并紧固地脚螺栓后进行。
（2）水泵入口异径管应使用偏心异径管，且保持上平，使用同心异径管容易形成气囊。（3）水
泵出口压力表应加表弯，以便起到缓冲作用。（4）管道焊缝不应设置在套管内。（5）穿过墙体
的套管长度不得小于墙体厚度。（6）管道与套管之间应填塞对管道无害的不燃材料，聚氨酯为可
燃材料。
★保护套管安装（补充）
管道焊缝不应设置在套管内；穿越墙体的套管长度不得小于墙体厚度；穿越楼板的套管应高出楼
面50mm；穿越屋面的套管应设置防水肩和防水帽；管道与套管之间应填塞对管道无害的不燃材
料。
★管道与大型设备或动设备连接（如空压机、制氧机、汽轮机等），应在设备安装定位并紧固地
脚螺栓后进行。无论是焊接还是法兰连接，连接时都不应使动设备承受附加外力。管道与动设备
连接前，管道内部应清理干净。自由状态下法兰的平行度和同轴度，应符合设计要求。
92第1篇 机电工程技术 建造师小超人
管道与动设备最终连接时，应在联轴器上架设百分表监视动设备的位移。
管道试压、吹扫和清洗合格后，应对该管道与机器的接口进行复位检验。
管道安装完成、检验合格后，不得承受设计以外的附加荷载。
★黄金N问：大型储罐的管道与泵或其他有独立基础的设备应在什么时候连接？
【答案】大型储罐的管道与泵或其他有独立基础的设备连接，或储罐底部管道沿地面敷设在支架
上时，应在储罐液压（充水）试验合格后安装，或在储罐液压（充水）试验及基础初阶段沉降后，
再进行储罐接口处法兰的连接。
黄金N问：
背景资料：
安装公司承接某工业厂房蒸汽系统安装，系统热源来自两台蒸汽锅炉，锅炉单台额定蒸发量
12t/h，锅炉出口蒸汽压力 1.0Mpa，蒸汽温度 195℃。蒸汽主管采用 219x6mm 无缝钢管，安装
高度 H+3.2m，管道采用 70mm 厚岩棉保温，蒸汽主管全部采用氩弧焊焊接。
问题：图中的滑动支架高度及吊点的安装位置应如何修改?
【答案】（1） 滑动支架高度:管道采用70mm厚岩棉保温,而滑动支架只有50mm不符合要求,应
改为大于70mm。
（2）吊点的安装位置:有热位移的管道,其吊杆应偏置安装,吊点应设在位移的相反方向,并按位移值
的1/2偏位安装。
黄金N问：
背景资料：
某施工单位承接一火力发电厂项目，内容有工业管道工程，静置设备，锅炉安装，汽轮发电
机组等。
进行阀门安装时，对螺纹方式连接的阀门，施工单位在阀门开启状态下安装，以焊接方式连
接的阀门，施工单位在阀门关闭状态下安装，被监理工程师制止。在进行支吊架安装时，由于管
道支吊架安装和导向支架安装不符合规范，监理工程师要求整改，施工如下图所示：
93第1篇 机电工程技术 建造师小超人
问题：阀门连接为什么被监理工程师制止？说明理由。管道支吊架及导向支架错误之处在哪？如
何改正？
【答案】（1）阀门连接不符合规范要求，被监理工程师制止。
理由：当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。以焊接方式连接时，
阀门应在开启状态下安装。
（2）支吊架偏置方向设置错误。
改正：有热位移的管道，其吊杆应偏置安装，吊点应设在位移的相反方向，并按位移值的1/2偏
位安装。
安全阀水平安装错误。
改正：安全阀安装应垂直安装。
导向支架中，支架便宜方向设置错误。改正：有热位移的管道，支架安装位置应从支承面中心向
位移反方向偏移，偏移量应为位移值的1/2。
黄金N问：
案例背景：
某安装公司承接一化工搬迁改造项目。
工程内容包括：设备安装、
工艺管道和电气仪表的安装。
设备中的三台反应器体积超大、超重，
卧式安装，均为压力容器，高温运行。

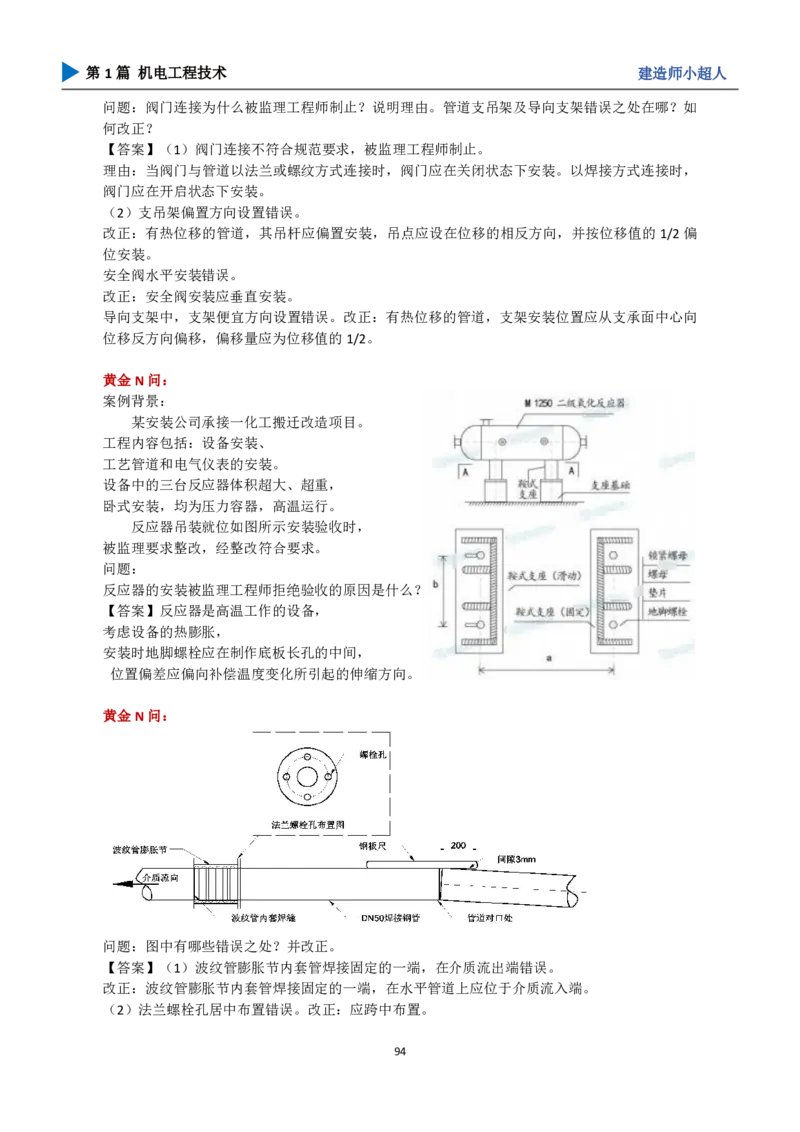

反应器吊装就位如图所示安装验收时，
被监理要求整改，经整改符合要求。
问题：
反应器的安装被监理工程师拒绝验收的原因是什么？
【答案】反应器是高温工作的设备，
考虑设备的热膨胀，
安装时地脚螺栓应在制作底板长孔的中间，
位置偏差应偏向补偿温度变化所引起的伸缩方向。
黄金N问：
问题：图中有哪些错误之处？并改正。
【答案】（1）波纹管膨胀节内套管焊接固定的一端，在介质流出端错误。
改正：波纹管膨胀节内套管焊接固定的一端，在水平管道上应位于介质流入端。
（2）法兰螺栓孔居中布置错误。改正：应跨中布置。
94第1篇 机电工程技术 建造师小超人

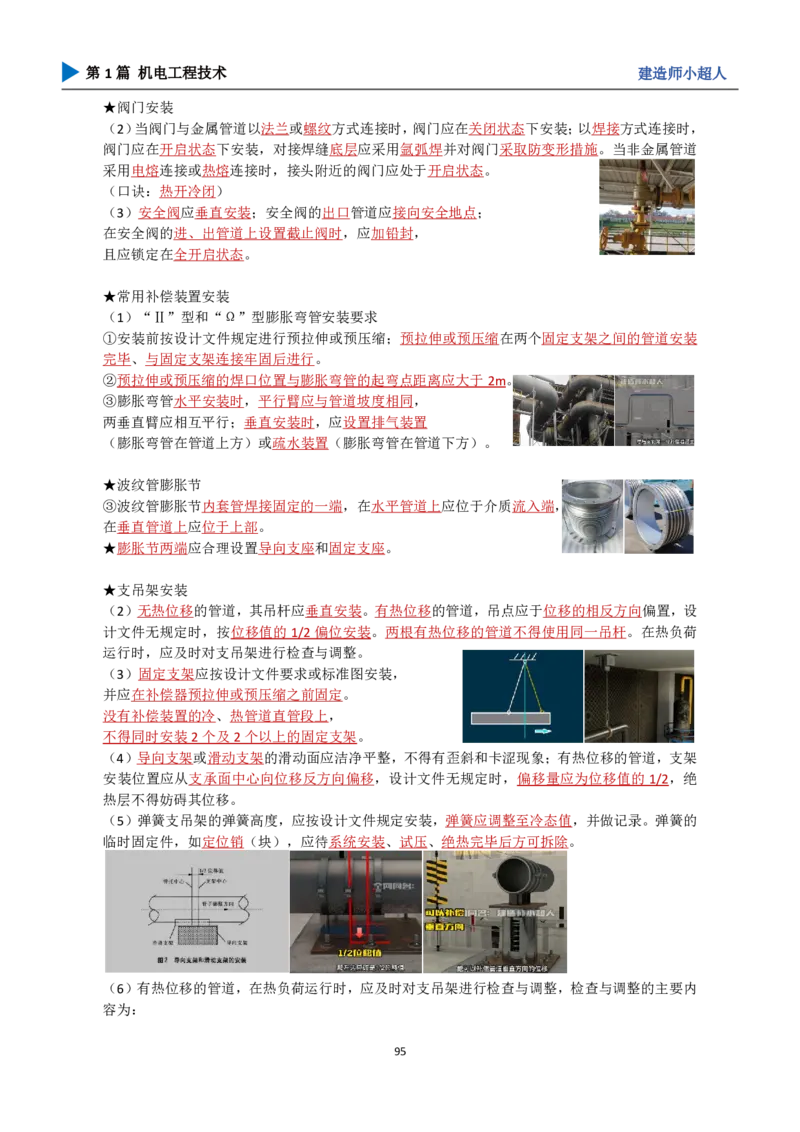

★阀门安装
（2）当阀门与金属管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，
阀门应在开启状态下安装，对接焊缝底层应采用氩弧焊并对阀门采取防变形措施。当非金属管道
采用电熔连接或热熔连接时，接头附近的阀门应处于开启状态。
（口诀：热开冷闭）
（3）安全阀应垂直安装；安全阀的出口管道应接向安全地点；
在安全阀的进、出管道上设置截止阀时，应加铅封，
且应锁定在全开启状态。
★常用补偿装置安装
（1）“Ⅱ”型和“Ω”型膨胀弯管安装要求
①安装前按设计文件规定进行预拉伸或预压缩；预拉伸或预压缩在两个固定支架之间的管道安装
完毕、与固定支架连接牢固后进行。
②预拉伸或预压缩的焊口位置与膨胀弯管的起弯点距离应大于2m。
③膨胀弯管水平安装时，平行臂应与管道坡度相同，
两垂直臂应相互平行；垂直安装时，应设置排气装置
（膨胀弯管在管道上方）或疏水装置（膨胀弯管在管道下方）。
★波纹管膨胀节
③波纹管膨胀节内套管焊接固定的一端，在水平管道上应位于介质流入端，
在垂直管道上应位于上部。
★膨胀节两端应合理设置导向支座和固定支座。
★支吊架安装
（2）无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应于位移的相反方向偏置，设
计文件无规定时，按位移值的1/2偏位安装。两根有热位移的管道不得使用同一吊杆。在热负荷
运行时，应及时对支吊架进行检查与调整。
（3）固定支架应按设计文件要求或标准图安装，
并应在补偿器预拉伸或预压缩之前固定。
没有补偿装置的冷、热管道直管段上，
不得同时安装2个及2个以上的固定支架。
（4）导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象；有热位移的管道，支架
安装位置应从支承面中心向位移反方向偏移，设计文件无规定时，偏移量应为位移值的1/2，绝
热层不得妨碍其位移。
（5）弹簧支吊架的弹簧高度，应按设计文件规定安装，弹簧应调整至冷态值，并做记录。弹簧的
临时固定件，如定位销（块），应待系统安装、试压、绝热完毕后方可拆除。
（6）有热位移的管道，在热负荷运行时，应及时对支吊架进行检查与调整，检查与调整的主要内
容为：
95第1篇 机电工程技术 建造师小超人
活动支架的位移方向、位移值及导向性能是否符合设计文件的规定；
管托是否脱落；
固定支架是否牢固可靠；
弹簧支吊架的安装标高与弹簧工作负荷是否符合设计文件的规定；
可调支架的位置是否合适等。
★静电接地安装
（1）有静电接地要求的管道，各段管子间应导电。每对法兰或螺纹接头间电阻值超过0.03Ω时，
应设导线跨接。管道系统的接地电阻值、接地位置及连接方式符合设计文件的要求，静电接地引
线宜采用焊接形式。
（2）有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连接，应采
用同材质连接板过渡。
黄金N问：
题目训练：
问题：水压试验有哪些不符合规范规定？写出正确的做法。
【答案】不符合规范要求之处：压力表只有1块，压力表安装位置错误。
正确做法：压力表不得少于2块，应在加压系统的第一个阀门后（始端）和系统最高点（排气阀
处、末端）各装1块压力表。
★管道试验前应具备的条件
①试验范围内的管道安装工程已按设计图纸全部完成，安装质量符合设计及有关标准规定。管道
的防腐和绝热在试验前可部分完成或不完成，但焊缝和管道的待检部位在试验前不得进行防腐、
绝热。
②试验方案已经过批准，并已进行了技术和安全交底；压力试验所需的液体、气体等试验介质已
准备充足。
③在压力试验前，相关资料已经建设单位和有关部门复查，包括：管道元件的质量证明文件、管
道元件的检验或试验记录、管道加工和安装记录、焊接检查记录、检验报告和热处理记录、管道
轴测图、设计变更及材料代用文件。
④管道上的膨胀节已设置了临时约束装置或采用临时短管代替；管道上的安全阀、爆破片及仪表
元件等已经拆下或已隔离。
96第1篇 机电工程技术 建造师小超人
⑤试验用压力表已经校验并在检验周期内，其精度不得低于1.6级，表的满刻度值应为被测最大
压力的1.5～2倍，压力表不得少于两块。
⑥管道已按试验方案进行了加固。
⑦待试管道与无关系统已用盲板或其他隔离措施隔开。
黄金N问：
题目训练：
某钢制工业管道系统0.2Mpa，压力试验地上与地下分开做，如下图：
问题：1.找出图中错误之处并改正。
2.计算压力试验的试验压力。
1. 【答案】（1）加压系统使用碳素钢管道，试压管道使用不锈钢，错误。改正：加压系统改为
不锈钢管。
（2）压力表精度等级不符合要求。改正：精度等级不应小于1.6级。
（3）压力表无表弯错误。改正：压力表应设置表弯起缓冲作用。
（4）安全阀、爆破片未拆下或加以隔离。改正：管道上的安全阀、爆破片及仪表元件等已经拆下
或已隔离。
2.【答案】地上部分试验压力为：0.2x1.5=0.3Mpa。埋地部分试验压力为：0.4Mpa。
黄金N问：
背景资料：
某施工单位承接一火力发电厂项目，内容有工业管道工程，静置设备，锅炉安装，汽轮发电
机组等。
在进行管道压力试验前，施工单位做如下准备：
（1）试验范围内的管道安装工程除防腐、绝热外，已按设计图纸全部完成，安装质量符合有关规
定。
（2）焊缝及其他待检部位尚未防腐和绝热。
（3）试验方案已批准，并已进行技术安全交底。
（4）在压力试验前，相关资料已经建设单位和有关部门复查。
监理工程师认为压力试验前应具备的条件并不全面，要求补充。
问题：背景中，施工单位在压力试验前，还应补充哪些条件？
97第1篇 机电工程技术 建造师小超人
【答案】还应补充：
（1）管道上的膨胀节已设置临时约束装置。
（2）试验用压力表已校验，并在有效期内，其精度不得低于1.6级，表的满刻度值应为被测最大
压力的1.5~2倍，压力表不得少于2块。
（3）符合压力试验要求的液体或气体已备齐。
（4）管道已按试验的要求进行加固。
（5）待试管道与无关系统已用盲板或其他措施隔离。
（6）待试管道上的安全阀、爆破片及仪表元件等已拆下或已隔离。
黄金N问：
背景资料：
......
在试验过程中，发现空调供水管个别法兰兰接触和焊缝处有渗漏现象，施工人员及时返修后，
重新试验未发现渗漏。
问题：试验过程中管道渗漏时严禁哪些操作？
【答案】试验过程发现泄漏的处理规定：
试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。
黄金N问：
背景资料：
某安装公司承包大型制药厂的机电安装工程，工程内容包含：设备、管道和通风空调等工程
安装。
由于现场条件限制，有部分工艺管道系统无法进行水压试验，经设计和建设单位同意，允许
安装公司对管道环向对接焊缝和组成件连接焊缝采用100%无损检测，代替现场水压试验，检测后
设计单位对工艺管道系统进行了分析，符合质量要求。
问题：背景中的工艺管道系统的焊缝应采用哪几种检测方法？设计单位对工艺管道系统应如何分
析？
【答案】（1）应对背景中的工艺管道系统所有环向、纵向对接焊缝进行100%射线检测或100%
超声检测；
除环向、纵向对接焊缝和螺旋缝焊缝以外的所有焊缝（包括管道支承件与管道组成件连接的焊缝）
应进行100%渗透检测或100%磁粉检测。
（2）设计单位对工艺管道系统应进行管道系统的柔性分析。
★管道压力试验基本技术要求
压力试验以液体或气体为介质，对管道逐步加压到试验压力，以检验管道的强度和严密性。压力
试验在管道安装完毕、热处理和无损检测合格后进行。
①压力试验应以液体为试验介质。当管道的设计压力小于或等于0.6MPa时，也可采用气体为试
验介质，但应采取可靠、有效的安全措施。
②脆性材料严禁使用气体进行压力试验。压力试验温度严禁接近金属材料的脆性转变温度。
③进行压力试验时，要划定禁区，无关人员不得进入。
④试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。
⑤试验结束后，应及时拆除盲板、膨胀节临时约束装置。
⑥试验介质的排放应符合环保要求。
⑦压力试验完毕后，不得在管道上进行修补或增添物件。
98第1篇 机电工程技术 建造师小超人
当在管道上进行修补或增添物件时，应重新进行压力试验。
经设计或建设单位同意，对采取了预防措施并能保证结构完好的小修和增添物件，可不重新进行
压力试验。
⑧压力试验合格后，应及时填写“管道系统压力试验记录”。
★管道压力试验的替代
替代试验必须取得建设单位和设计单位的同意。
①对于输送无毒、无害、非可燃流体介质，温度和压力工况使用条件较低的管道，现场施工条件
不允许单独进行管道压力试验时，通过技术分析和验算，可结合试车用管道输送的流体进行压力
试验。输送气体介质的管道，需按照气压试验的要求进行预试验。
② 当管道的设计压力大于0.6MPa，设计和建设单位认为液压试验不切实际时
（例如：管道系统设计未考虑充水载荷、生产中不允许残留微量水渍等），可按设计要求和施工
技术标准的规定以气压试验代替液压试验。
③考虑到气压试验的危险性，经过技术分析和验算，可采用液压—气压试验代替气压试验。液压
—气压试验应符合设计要求及气压试验的规定。当管道的上下落差较大时，被液体充填部分管道
的压力不应大于以液压试验方式计算的试验压力。
④现场条件不允许进行管道的液压试验和气压试验时，
可同时采用下述方法代替压力试验：所有环向、
纵向对接焊缝和螺旋焊缝应进行100%射线检测或
100%超声检测；其他焊缝（包括管道组成件与管道支承件连接的焊缝）应进行100%的渗透检测
或100%的磁粉检测；应由设计单位进行管道系统的柔性分析；管道系统应采用敏感气体或浸入液
体的方法进行泄漏性试验，试验要求应在设计文件中明确规定。
★管道液压试验
①液压试验应使用洁净水，对不锈钢管、镍及镍合金管道，或对连有不锈钢管、镍及镍合金管道
或设备的管道，水中氯离子含量不得超过25ppm（25×10-6）。
②试验前，注入液体时应排尽空气。
③水压试验时环境温度不宜低于5℃，当环境温度低于5℃时，应采取防冻措施。
④承受内压的地上钢管道及有色金属管道试验压力应为设计压力的1.5倍，埋地钢管道的试验压
力应为设计压力的1.5倍，且不得低于0.4MPa。
⑤管道的设计温度高于试验温度时，试验压力按式（4.2-1）计算：
PT=1.5P[σ]T/[σ]t（4.2-1）
式中PT——试验压力（表压）（MPa）；
P——设计压力（表压）（MPa）；
[σ]T——试验温度下，管材的许用应力（MPa）；
[σ]t——设计温度下，管材的许用应力（MPa）。
当比值[σ]T/[σ]t大于6.5时，应取6.5；应校核管道在试验压力条件下的应力，当试验压力在试验
温度下产生超过管材屈服强度的应力时，应将试验压力降至不超过管材屈服强度的应力。
⑥当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管
道的试验压力进行试验；当管道试验压力大于设备的试验压力，
并无法将管道与设备隔开，
以及设备的试验压力大于管道试验压力的77%时，
经设计单位或建设单位同意，可按设备的试验压力进行试验。
（记忆方法：设备≥管道，按管道；管道试验压＞设备试验压≥77%管道试验压，按设备）
99第1篇 机电工程技术 建造师小超人
⑪液压试验应缓慢升压，待达到试验压力后，稳压10min，
再将试验压力降至设计压力，稳压30min，检查压力表有无压降、
管道所有部位有无渗漏和变形。
（口诀：1030）
黄金N问：
背景资料：
某管道系统在设计温度的试验压力为 3mpa，在常温试压时，试验温度与设计温度下的管材
允许应力比值为 6.5。安装公司在进行该系统压力试验时，设置了常温下临时压力试验系统如下
图。
问题：图 3 中的 A，B 点应设置在管网系统的何处位置？计算该管道系统试压时的试验压力。
【答案】（1）A 压力表，设置在最不利点；B 排气阀，设置在系统最高点。
（2）PT=1.5P[σ]T/[σ]t=3*6.5=19.5Mpa
黄金N问：
案例背景：
工程中工业管道复杂，包含地上钢制管道施工，夹套管施工，伴热管施工，制冷管道施工，
真空管道施工等。安装公司对伴热管安装编制了相关的技术要点如下：
①伴热管与主管平行安装，并应能自行排液。
②水平伴热管宜安装在主管的上方一侧或两侧，
或靠近支架的侧面。③铅垂伴热管应均匀分布在主管周围。
④将伴热管直接点焊在主管上使位置相对固定。
⑤为提高更好的热传导，任何情况下伴热管均与主管直接接触。
⑥伴热管经过主管法兰、阀门时，应设置可拆卸的连接件。
夹套管外管设计压力为 0.6Mpa，设计温度为 180℃，蒸汽伴热。安装公司考虑到夹套管焊
100第1篇 机电工程技术 建造师小超人
接难度大，容易发生延迟裂纹，安装公司在施工前，对夹套管焊接编制了质量预控方案，夹套管
施工如下图所示，监理工程师认为不合理，要求整改
夹套管外管进行液压试验时，安装公司为了安全起见，常温下（30℃）进行液压试验，经查
表，180℃时管道许用应力[σ]t=2Mpa，30℃时管道许用应力[σ]T=18Mpa。
真空管道进行真空度试验，试验初始压力为-0.098Mpa，试验最终压力为-0.094Mpa。
问题：1.伴热管的哪些技术要求错误？怎样整改？夹套管施工图有何不妥，夹套管外管焊接前，
内管应完成哪些工作以及试验检测？
2.计算夹套管外管常温下的试验压力。真空管道真空度试验是否合格？说明理由。
1.【答案】（1）伴热管：
1）水平伴热管宜安装在主管的上方一侧或两侧，或靠近支架的侧面。错误。
改正：水平伴热管宜安装在主管的下方一侧或两侧，或靠近支架的侧面。
2）将伴热管直接点焊在主管上使位置相对固定。错误。
改正：不得将伴热管直接点焊在主管上。
3）为提高更好的热传导，任何情况下伴热管均与主管直接接触。错误。
改正：对不允许与主管直接接触的伴热管，在伴热管与主管间应设置隔离垫
（2）夹套管支撑块材质选择错误，根据相关规范，夹套管支承块的材质应与主管内管的材质相同。
固应选择合金材质。
（3）夹套管外管焊接前，内管应安装完毕，内管焊缝应进行 100%射线检测，并应经试压合格。
2.【答案】（1）[σ]T/[σ]t=9，大于6.5，此时取6.5计算。
PT=1.5P[σ]T/[σ]t=1.5*0.6*6.5=5.85Mpa。外管常温下的试验压力为5.85Mpa。
（2）真空度试验增压率：△P=[（P₂-P₁）/P₁]×100%=4%，满足要求。
理由：真空系统在压力试验合格后，还应按设计文件规定进行24h的真空度试验，增压率不应大
于5%。
黄金N问：
背景资料：
A公司承接某化工厂机电安装工程，合同内容包括厂区内污水处理系统管道安装、通风空调
机组安装、通风空调集热器安装等内容。

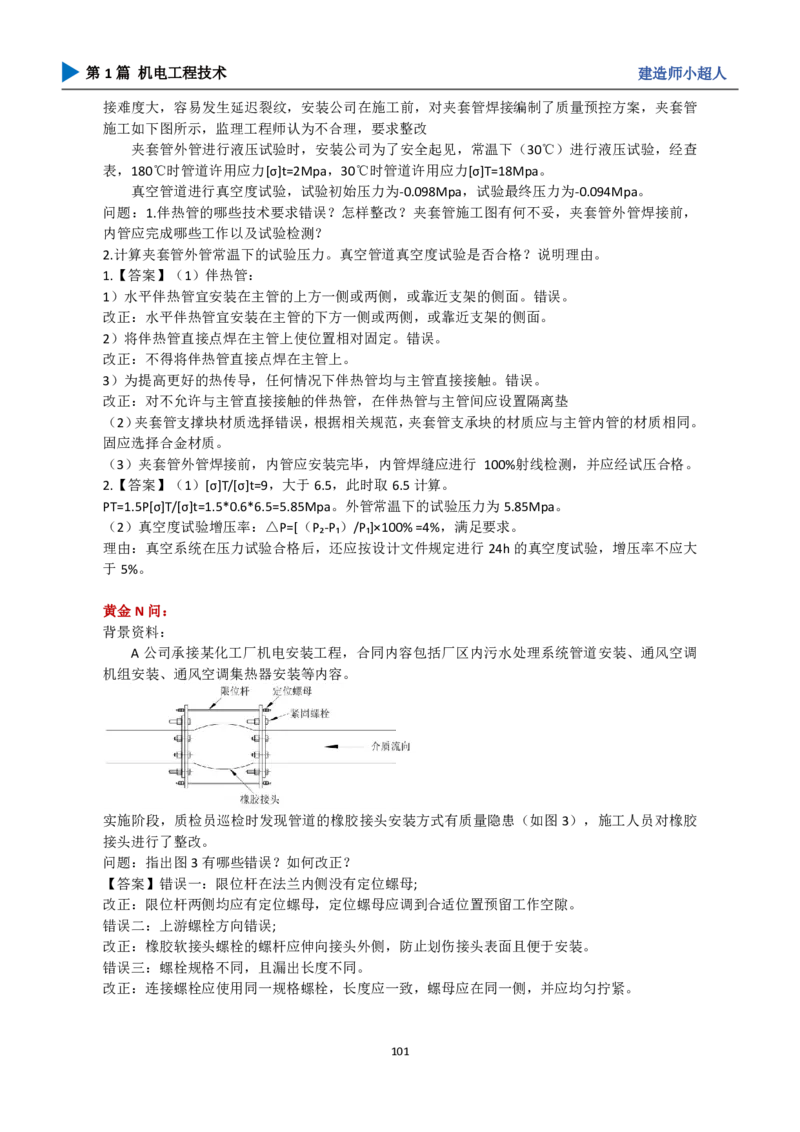

实施阶段，质检员巡检时发现管道的橡胶接头安装方式有质量隐患（如图3），施工人员对橡胶
接头进行了整改。
问题：指出图3有哪些错误？如何改正？
【答案】错误一：限位杆在法兰内侧没有定位螺母;
改正：限位杆两侧均应有定位螺母，定位螺母应调到合适位置预留工作空隙。
错误二：上游螺栓方向错误;
改正：橡胶软接头螺栓的螺杆应伸向接头外侧，防止划伤接头表面且便于安装。
错误三：螺栓规格不同，且漏出长度不同。
改正：连接螺栓应使用同一规格螺栓，长度应一致，螺母应在同一侧，并应均匀拧紧。
101第1篇 机电工程技术 建造师小超人

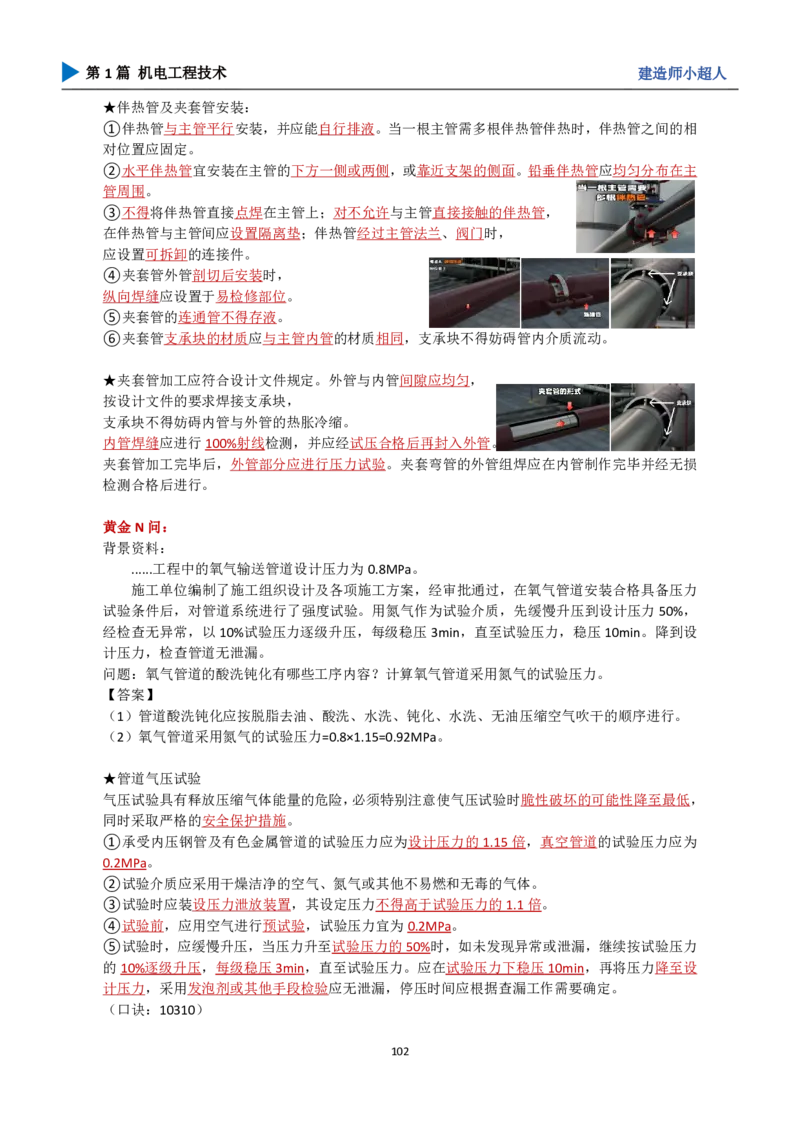

★伴热管及夹套管安装：
①伴热管与主管平行安装，并应能自行排液。当一根主管需多根伴热管伴热时，伴热管之间的相
对位置应固定。
②水平伴热管宜安装在主管的下方一侧或两侧，或靠近支架的侧面。铅垂伴热管应均匀分布在主
管周围。
③不得将伴热管直接点焊在主管上；对不允许与主管直接接触的伴热管，
在伴热管与主管间应设置隔离垫；伴热管经过主管法兰、阀门时，
应设置可拆卸的连接件。
④夹套管外管剖切后安装时，
纵向焊缝应设置于易检修部位。
⑤夹套管的连通管不得存液。
⑥夹套管支承块的材质应与主管内管的材质相同，支承块不得妨碍管内介质流动。
★夹套管加工应符合设计文件规定。外管与内管间隙应均匀，
按设计文件的要求焊接支承块，
支承块不得妨碍内管与外管的热胀冷缩。
内管焊缝应进行100%射线检测，并应经试压合格后再封入外管。
夹套管加工完毕后，外管部分应进行压力试验。夹套弯管的外管组焊应在内管制作完毕并经无损
检测合格后进行。
黄金N问：
背景资料：
......工程中的氧气输送管道设计压力为0.8MPa。
施工单位编制了施工组织设计及各项施工方案，经审批通过，在氧气管道安装合格具备压力
试验条件后，对管道系统进行了强度试验。用氮气作为试验介质，先缓慢升压到设计压力50%，
经检查无异常，以10%试验压力逐级升压，每级稳压3min，直至试验压力，稳压10min。降到设
计压力，检查管道无泄漏。
问题：氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气的试验压力。
【答案】
（1）管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序进行。
（2）氧气管道采用氮气的试验压力=0.8×1.15=0.92MPa。

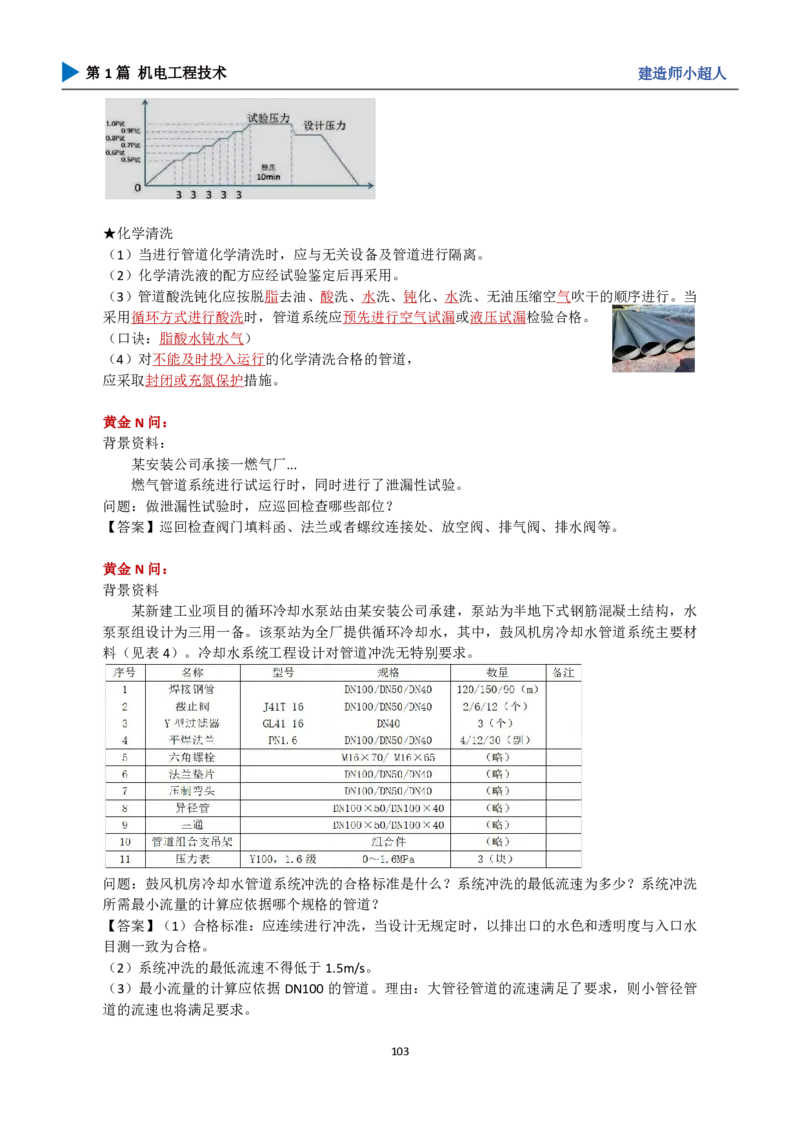

★管道气压试验
气压试验具有释放压缩气体能量的危险，必须特别注意使气压试验时脆性破坏的可能性降至最低，
同时采取严格的安全保护措施。
①承受内压钢管及有色金属管道的试验压力应为设计压力的1.15倍，真空管道的试验压力应为
0.2MPa。
②试验介质应采用干燥洁净的空气、氮气或其他不易燃和无毒的气体。
③试验时应装设压力泄放装置，其设定压力不得高于试验压力的1.1倍。
④试验前，应用空气进行预试验，试验压力宜为0.2MPa。
⑤试验时，应缓慢升压，当压力升至试验压力的50%时，如未发现异常或泄漏，继续按试验压力
的10%逐级升压，每级稳压3min，直至试验压力。应在试验压力下稳压10min，再将压力降至设
计压力，采用发泡剂或其他手段检验应无泄漏，停压时间应根据查漏工作需要确定。
（口诀：10310）
102第1篇 机电工程技术 建造师小超人
★化学清洗
（1）当进行管道化学清洗时，应与无关设备及管道进行隔离。
（2）化学清洗液的配方应经试验鉴定后再采用。
（3）管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序进行。当
采用循环方式进行酸洗时，管道系统应预先进行空气试漏或液压试漏检验合格。
（口诀：脂酸水钝水气）
（4）对不能及时投入运行的化学清洗合格的管道，
应采取封闭或充氮保护措施。
黄金N问：
背景资料：
某安装公司承接一燃气厂...
燃气管道系统进行试运行时，同时进行了泄漏性试验。
问题：做泄漏性试验时，应巡回检查哪些部位？
【答案】巡回检查阀门填料函、法兰或者螺纹连接处、放空阀、排气阀、排水阀等。
黄金N问：
背景资料
某新建工业项目的循环冷却水泵站由某安装公司承建，泵站为半地下式钢筋混凝土结构，水
泵泵组设计为三用一备。该泵站为全厂提供循环冷却水，其中，鼓风机房冷却水管道系统主要材
料（见表4）。冷却水系统工程设计对管道冲洗无特别要求。
问题：鼓风机房冷却水管道系统冲洗的合格标准是什么？系统冲洗的最低流速为多少？系统冲洗
所需最小流量的计算应依据哪个规格的管道？
【答案】（1）合格标准：应连续进行冲洗，当设计无规定时，以排出口的水色和透明度与入口水
目测一致为合格。
（2）系统冲洗的最低流速不得低于1.5m/s。
（3）最小流量的计算应依据DN100的管道。理由：大管径管道的流速满足了要求，则小管径管
道的流速也将满足要求。
103第1篇 机电工程技术 建造师小超人
★管道泄漏性试验
泄漏性试验是以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或其他手段
检查管道系统中泄漏点的试验。
①输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。
②泄漏性试验应在压力试验合格后进行，试验介质宜采用空气。
③泄漏性试验压力为设计压力。
④泄漏性试验可结合试车一并进行。
⑤泄漏性试验应逐级缓慢升压，当达到试验压力，并且停压10min后，采用涂刷中性发泡剂或采
用显色剂、气体分子感测仪等其他方法，
巡回检查阀门填料函、法兰或螺纹连接处、
放空阀、排气阀、排净阀等所有密封点应无泄漏。
（口诀：法空田螺净排气）
⑥经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。
★管道真空度试验
真空度试验是对管道系统抽真空，检测管道系统在规定时间内的增压率，以检验管道系统的严密
性。
真空系统在压力试验合格后，还应按设计文件规定进行24h的真空度试验，增压率不应大于5%。
增压率按式计算：
△P=[（P₂-P₁）/P₁]×100%
式中 △P——24h的增压率；
P₁——试验初始压力（表压）（MPa）;
P₂——试验最终压力（表压）（MPa）。
2.管道吹扫与清洗
1）管道吹扫与清洗的基本技术要求
（2）管道吹扫与清洗方法，应根据管道的使用要求、工作介质、系统回路、现场条件及管道内表
面的脏污程度确定：
（口诀：用工撸面条）
①公称直径大于或等于600mm的液体或气体管道，宜采用人工清理。
②公称直径小于600mm的液体管道宜采用水冲洗。
③公称直径小于600mm的气体管道宜采用压缩空气吹扫。
④蒸汽管道应采用蒸汽吹扫；非热力管道不得采用蒸汽吹扫。
2）水冲洗
（1）水冲洗应使用洁净水。冲洗不锈钢、镍及镍合金钢管道时，水中氯离子含量不得超过
25ppm(25×10-6)。
（2）水冲洗的流速不得低于1.5m/s,冲洗压力不得超过管道的设计压力。
（3）水冲洗排放管的截面积不应小于被冲洗管截面积的60%,排水时不得形成负压。
（4）水冲洗应连续进行，当设计无规定时，排出口的水色和透明度应与入口处目测一致。管道冲
洗合格后，应及时将管内积水排净并吹干。
（5）锈蚀和污染严重的管道，可使用高压水分段冲洗以达到清洁目的。
3）空气吹扫
（1）宜利用工厂生产装置的大型空压机或大型储气罐进行间断性吹扫。吹扫压力不得大于系统容
器和管道的设计压力，吹扫流速不宜小于20m/s。
104第1篇 机电工程技术 建造师小超人
（2）吹扫忌油管道时，气体中不得含油，应使用无油压缩空气或其他不含油的气体进行吹扫。
（3）空气吹扫时，应在排气口设置贴有白布或涂刷白色涂料的木制靶板检验，吹扫5min后靶板
上无铁锈、尘土、水分及其他杂物即为合格。
4）蒸汽吹扫
（1）蒸汽管道吹扫前，管道系统的绝热工程应已完成。
（2）为蒸汽吹扫安装的临时管道，应按正式蒸汽管道安装技术要求进行施工，安装质量要求与正
式蒸汽管道相同，临时管道吹扫干净后，方可用于正式蒸汽管道的吹扫。
（3）蒸汽管道应以大流量蒸汽进行吹扫，流速不小于30m/s；吹扫前先进行暖管、及时疏水，暖
管时应检查管道的热位移，有异常时应及时进行处理。
（4）蒸汽吹扫时，管道上及其附近不得放置易燃、易爆物品及其他杂物。
（5）蒸汽吹扫应按加热、冷却、再加热的顺序循环进行，
宜采取每次吹扫一根、轮流吹扫的方法。
6）油清洗
（1）润滑、密封、控制系统的油管道，应在设备及管道酸洗合格后、系统试运行前进行油清洗。
不锈钢管油系统管道，宜采用蒸汽吹净后再进行油清洗。
（2）油清洗应采用循环的方式进行。每8h应在40～70℃内反复升降油温2～3次，并及时清洗
或更换滤芯。
（3）当设计文件或产品技术文件无规定时，管道油清洗后应采用滤网检验。
（4）油清洗合格的管道，采取封闭或充氮保护措施。
105第1篇 机电工程技术 建造师小超人
工业电气
黄金N问：
案例背景：
...
进行变压器二次搬运时，采用滚杠滚动及卷扬机拖运的运输方式，变压器搬运过程中，不应
有严重冲击或振动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，变压器运输倾斜
角为20°。
进行变压器吊装时，钢丝绳挂在变压器顶盖上部的吊环。
问题：案例中，变压器二次搬运和变压器吊装的错误分别是什么？
【答案】（1）二次搬运时：运输倾斜角为20°错误，不得超过15°。
（2）变压器吊装时，钢丝绳挂在变压器顶盖上部的吊环错误，钢丝绳必须挂在油箱的吊钩上，变
压器顶盖上部的吊环仅作吊芯检查用，严禁用此吊环吊装整台变压器。
黄金N问：
背景资料：
某安装公司承包工业电气安装工程，工程内容有油浸电力变压器、配电装置、架空线路等。
变压器在就位时，牵引着力点应在变压器中心以下，运输倾斜角最大为 20°，牵引速度为
3m/min，监理工程师发现后，要求立即整改并检查变压器。施工单位整改后顺利完成了变压器的

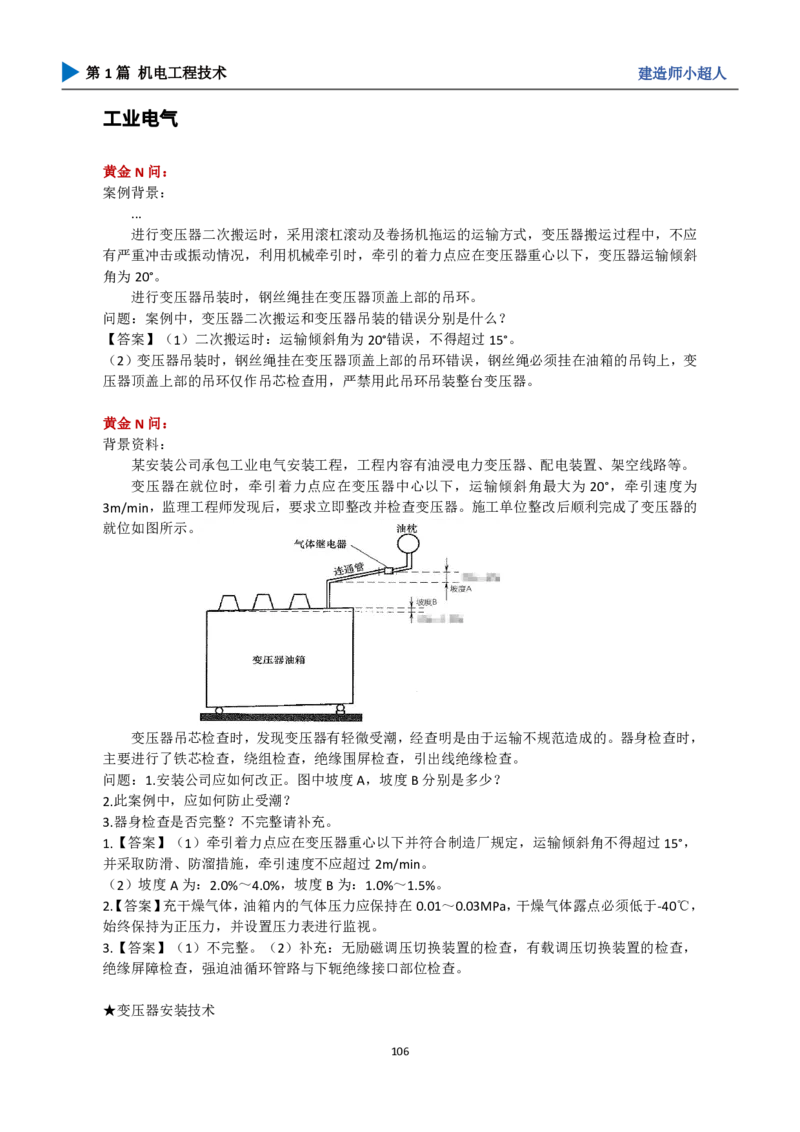

就位如图所示。
变压器吊芯检查时，发现变压器有轻微受潮，经查明是由于运输不规范造成的。器身检查时，
主要进行了铁芯检查，绕组检查，绝缘围屏检查，引出线绝缘检查。
问题：1.安装公司应如何改正。图中坡度A，坡度B分别是多少？
2.此案例中，应如何防止受潮？
3.器身检查是否完整？不完整请补充。
1.【答案】（1）牵引着力点应在变压器重心以下并符合制造厂规定，运输倾斜角不得超过15°，
并采取防滑、防溜措施，牵引速度不应超过2m/min。
（2）坡度A为：2.0%～4.0%，坡度B为：1.0%～1.5%。
2【. 答案】充干燥气体，油箱内的气体压力应保持在0.01～0.03MPa，干燥气体露点必须低于-40℃，
始终保持为正压力，并设置压力表进行监视。
3.【答案】（1）不完整。（2）补充：无励磁调压切换装置的检查，有载调压切换装置的检查，
绝缘屏障检查，强迫油循环管路与下轭绝缘接口部位检查。
★变压器安装技术
106第1篇 机电工程技术 建造师小超人
1）变压器运输与就位
（1）变压器在装卸和运输过程中，不应有严重冲击和振动，电压在220kV及以上且容量在150MV·A
及以上的变压器应装设三维冲击记录仪。
（2）充干燥气体运输的变压器，
油箱内的气体压力应保持在0.01～0.03MPa，
干燥气体露点必须低于-40℃，始终保持为正压力，
并设置压力表进行监视。
（4）当利用机械牵引变压器时，牵引着力点应在变压器重心以下并符合制造厂规定，运输倾斜角
不得超过15°，并采取防滑、防溜措施，牵引速度不应超过2m/min。
（5）变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，
变压器顶盖上部的吊环仅作吊芯检查用，严禁用此吊环吊装整台变压器。
（6）变压器基础的轨道应水平，轨距与轮距应配合。装有气体继电器的变压器，除制造厂规定不
需要设置安装坡度外，应使变压器顶盖沿气体继电器的气流方向有1.0%～1.5%的升高坡度。
（7）用千斤顶顶升大型变压器时，应将千斤顶放置在油箱千斤顶支架部位，升降操作应协调，各
点受力均匀，并及时垫好垫块。
★变压器器身检查要求：
①凡雨、雪天，风力达4级以上，相对湿度75%以上的天气，不得进行器身检查。
②器身内检过程中，必须向箱体内持续补充干燥空气，
以保持含氧量不得低于18%，相对湿度不应大于20%。
（3）吊罩、吊芯检查时，吊索与铅垂线的夹角不宜大于30°，
起吊过程中，器身不得与箱壁有接触。
（4）检查内容：铁芯检查；绕组检查；绝缘围屏检查；引出线绝缘检查；无励磁调压切换装置检
查；有载调压切换装置检查；绝缘屏障检查；
强迫油循环管路与下轭绝缘接口部位检查。
（口诀：出租文章，琍姐心犹在）
（5）器身检查完毕后，必须用合格的变压器油进行冲洗，不得有遗留杂物。
★本体及附件安装
（3）冷却装置安装前应按制造厂规定的压力值用气压或油压进行密封试验；
冷却器、强迫油循环风冷却器，持续30min应无渗漏；
强迫油循环水冷却器，持续1h应无渗漏。
（5）气体继电器应具备防潮、防水功能，并加装防雨罩；
电缆引线在接入气体继电器处应有滴水弯，进线孔封堵应严密。
（6）变压器一、二次引线的施工，不应使变压器的套管直接承受应力。
（7）变压器的低压侧中性点必须直接与接地装置引出的接地干线连接，变压器箱体、支架或外壳
应接地，且有标识。变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。
107第1篇 机电工程技术 建造师小超人
黄金N问：
案例背景：
某装公司承接一变配电工程......
油浸式变压器安装完成后，进行了交接试验，内容如下：
绝缘油试验或SF6气体试验；测量绕组连同套管的直流电阻；检查所有分接的电压比；检查变压
器的三相联接组别；测量铁芯及夹件的绝缘电阻；测量绕组连同套管的绝缘电阻、吸收比；绕组
连同套管的交流耐压试验
问题：油浸式变压器交接试验是否完整？不完整请补充。
【答案】（1）不完整；（2）补充：额定电压下的冲击合闸试验；检查相位
黄金N问：
案例背景：

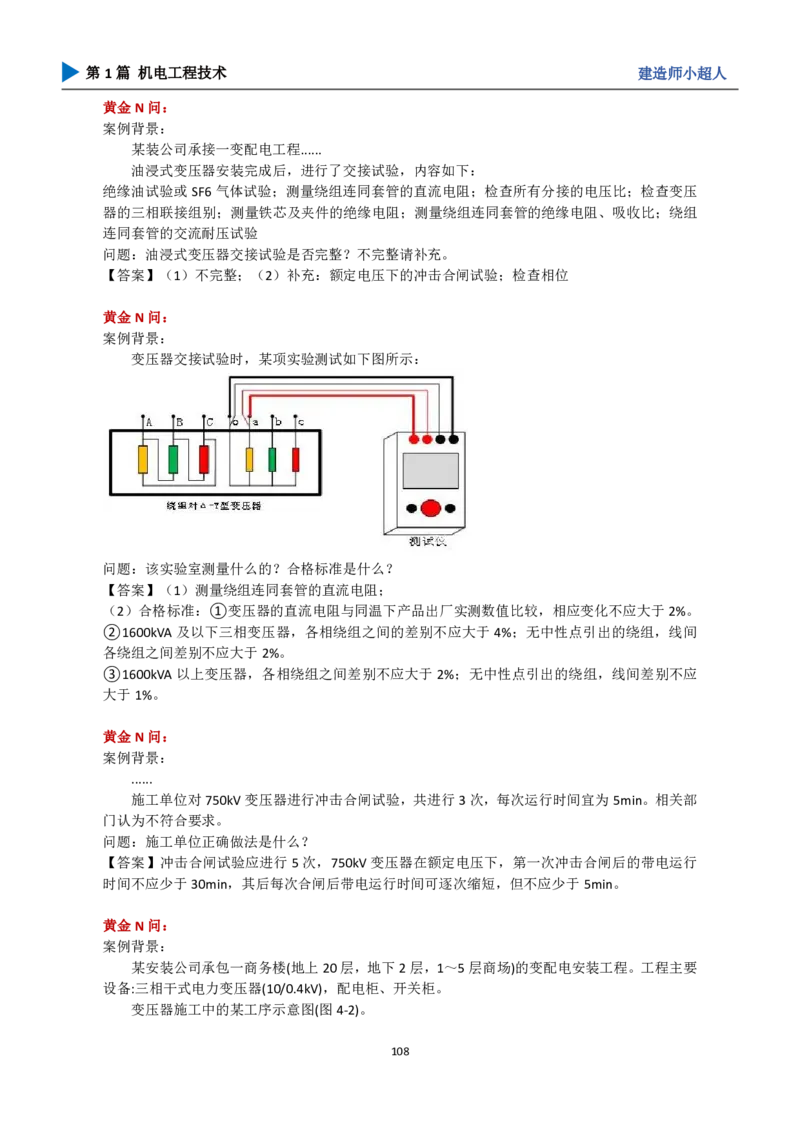

变压器交接试验时，某项实验测试如下图所示：
问题：该实验室测量什么的？合格标准是什么？
【答案】（1）测量绕组连同套管的直流电阻；
（2）合格标准：①变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。
②1600kVA及以下三相变压器，各相绕组之间的差别不应大于4%；无中性点引出的绕组，线间
各绕组之间差别不应大于2%。
③1600kVA以上变压器，各相绕组之间差别不应大于2%；无中性点引出的绕组，线间差别不应
大于1%。
黄金N问：
案例背景：
......
施工单位对750kV变压器进行冲击合闸试验，共进行3次，每次运行时间宜为5min。相关部
门认为不符合要求。
问题：施工单位正确做法是什么？
【答案】冲击合闸试验应进行5次，750kV变压器在额定电压下，第一次冲击合闸后的带电运行
时间不应少于30min，其后每次合闸后带电运行时间可逐次缩短，但不应少于5min。
黄金N问：
案例背景：
某安装公司承包一商务楼(地上20层，地下2层，1～5层商场)的变配电安装工程。工程主要
设备:三相干式电力变压器(10/0.4kV)，配电柜、开关柜。
变压器施工中的某工序示意图(图4-2)。
108第1篇 机电工程技术 建造师小超人

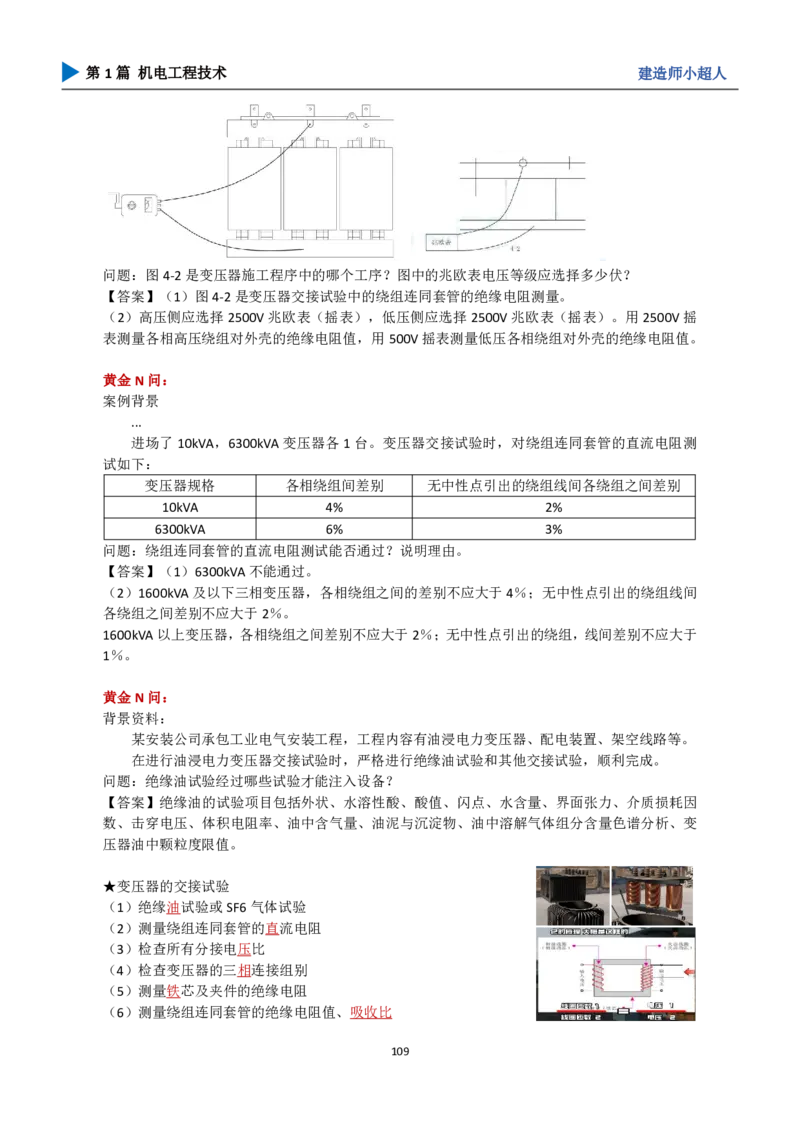

问题：图4-2是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？
【答案】（1）图4-2是变压器交接试验中的绕组连同套管的绝缘电阻测量。
（2）高压侧应选择2500V兆欧表（摇表），低压侧应选择2500V兆欧表（摇表）。用2500V摇
表测量各相高压绕组对外壳的绝缘电阻值，用500V摇表测量低压各相绕组对外壳的绝缘电阻值。
黄金N问：
案例背景
...
进场了10kVA，6300kVA变压器各1台。变压器交接试验时，对绕组连同套管的直流电阻测
试如下：
变压器规格 各相绕组间差别 无中性点引出的绕组线间各绕组之间差别
10kVA 4% 2%
6300kVA 6% 3%
问题：绕组连同套管的直流电阻测试能否通过？说明理由。
【答案】（1）6300kVA不能通过。
（2）1600kVA及以下三相变压器，各相绕组之间的差别不应大于4％；无中性点引出的绕组线间
各绕组之间差别不应大于2％。
1600kVA以上变压器，各相绕组之间差别不应大于2％；无中性点引出的绕组，线间差别不应大于
1％。
黄金N问：
背景资料：
某安装公司承包工业电气安装工程，工程内容有油浸电力变压器、配电装置、架空线路等。
在进行油浸电力变压器交接试验时，严格进行绝缘油试验和其他交接试验，顺利完成。
问题：绝缘油试验经过哪些试验才能注入设备？
【答案】绝缘油的试验项目包括外状、水溶性酸、酸值、闪点、水含量、界面张力、介质损耗因
数、击穿电压、体积电阻率、油中含气量、油泥与沉淀物、油中溶解气体组分含量色谱分析、变
压器油中颗粒度限值。
★变压器的交接试验
（1）绝缘油试验或SF6气体试验
（2）测量绕组连同套管的直流电阻
（3）检查所有分接电压比
（4）检查变压器的三相连接组别
（5）测量铁芯及夹件的绝缘电阻
（6）测量绕组连同套管的绝缘电阻值、吸收比
109第1篇 机电工程技术 建造师小超人
（7）绕组连同套管的交流耐压试验
（8）额定电压下的冲击合闸试验
（9）变压器的相位
（口诀：油炸铁鸭子，对象交流吸收比）

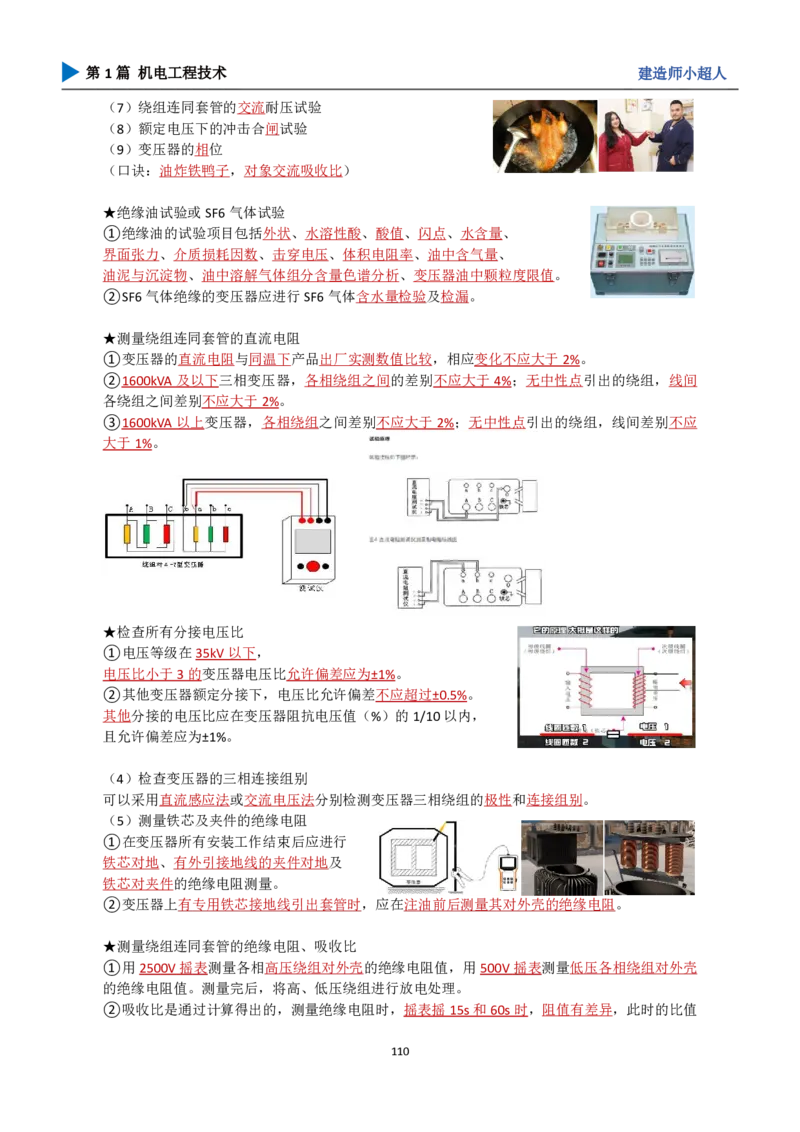

★绝缘油试验或SF6气体试验
①绝缘油的试验项目包括外状、水溶性酸、酸值、闪点、水含量、
界面张力、介质损耗因数、击穿电压、体积电阻率、油中含气量、
油泥与沉淀物、油中溶解气体组分含量色谱分析、变压器油中颗粒度限值。
②SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏。
★测量绕组连同套管的直流电阻
①变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。
②1600kVA及以下三相变压器，各相绕组之间的差别不应大于4%；无中性点引出的绕组，线间
各绕组之间差别不应大于2%。
③1600kVA以上变压器，各相绕组之间差别不应大于2%；无中性点引出的绕组，线间差别不应
大于1%。
★检查所有分接电压比
①电压等级在35kV以下，
电压比小于3的变压器电压比允许偏差应为±1%。
②其他变压器额定分接下，电压比允许偏差不应超过±0.5%。
其他分接的电压比应在变压器阻抗电压值（%）的1/10以内，
且允许偏差应为±1%。
（4）检查变压器的三相连接组别
可以采用直流感应法或交流电压法分别检测变压器三相绕组的极性和连接组别。
（5）测量铁芯及夹件的绝缘电阻
①在变压器所有安装工作结束后应进行
铁芯对地、有外引接地线的夹件对地及
铁芯对夹件的绝缘电阻测量。
②变压器上有专用铁芯接地线引出套管时，应在注油前后测量其对外壳的绝缘电阻。
★测量绕组连同套管的绝缘电阻、吸收比
①用2500V摇表测量各相高压绕组对外壳的绝缘电阻值，用500V摇表测量低压各相绕组对外壳
的绝缘电阻值。测量完后，将高、低压绕组进行放电处理。
②吸收比是通过计算得出的，测量绝缘电阻时，摇表摇15s和60s时，阻值有差异，此时的比值
110第1篇 机电工程技术 建造师小超人
就是吸收比。
★绕组连同套管的交流耐压试验
①电力变压器新装注油以后，大容量变压器必须经过静置12h才能进行耐压试验。对10kV以下
小容量的变压器，一般静置5h以上才能进行耐压试验。
②变压器交流耐压试验不但对绕组，对其他高、低耐压元件都可进行。进行耐压试验前，必须将
试验元件用摇表检查绝缘状况。
★额定电压下的冲击合闸试验
①在额定电压下，变压器冲击合闸试验应进行5次，每次间隔时间宜为5min，应无异常现象，
其中750kV变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于30min，其后每次
合闸后带电运行时间可逐次缩短，但不应少于5min。
②冲击合闸宜在变压器高压侧进行，进行中性点接地的电力系统试验时，变压器中性点应接地。
★送电试运行
（1）变压器第一次投入时，可全压冲击合闸，冲击合闸宜由高压侧投入。
（2）变压器应进行5次空载全压冲击合闸，应无异常情况。
（3）要注意冲击电流，空载电流，一、二次电压及温度，并做好试运行记录。
（4）变压器空载运行24h，无异常情况，方可投入负荷运行。
黄金N问：GIS（六氟化硫气体绝缘金属封闭开关设备）交接试验有哪些？
【答案】测量主回路的导电电阻；密封性试验；测量六氟化硫气体含水量；主回路交流耐压试验；
操动试验以及气体密度继电器、压力表和压力动作阀的检查。
黄金N问：GIS（六氟化硫气体绝缘金属封闭开关设备）密封试验，气体含水量的测量应在什么时
间进行？
【答案】（1）密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验后进行。
（2）气体含水量的测量应在封闭式组合电器充气24h 后进行。
黄金N问：真空断路器交接试验项目主要包括哪些？
【答案】测量绝缘电阻；测量每相导电回路的电阻；交流耐压试验；测量断路器的分、合闸时间，
测量分、合闸的同期性，测量合闸时触头的弹跳时间；测量分、合闸线圈及合闸接触器线圈的绝
缘电阻和直流电阻以及断路器操动机构的试验等。
黄金N问：隔离开关、负荷开关交接试验项目主要包括哪些？
【答案】测量绝缘电阻；测量负荷开关导电回路电阻；交流耐压试验；检查操动机构线圈的最低
动作电压以及操动机构的试验等 。
111第1篇 机电工程技术 建造师小超人
黄金N问：金属氧化物避雷器的交接试验项目主要包括？
测量金属氧化物避雷器及基座绝缘电阻；测量金属氧化物避雷器的工频参考电压和
持续电流；测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的
泄漏电流；检查放电计数器动作情况及监视电流表指示；工频放电电压试验。
黄金N问：互感器交接试验项目主要包括哪些？
【答案】测量绝缘电阻；测量35kV 及以上电压等级的互感器的介质损耗因数及电容量；局部放
电试验；交流耐压试验；绝缘介质性能试验；测量绕组的直流电阻；检查绕组组别和极性；误差
及变比测量；电流互感器励磁特性曲线测量。
黄金N问：
案例背景：
...
进场了3800v电动机。测量绝缘电阻时，定子绕组绝缘电阻为2MΩ，转子绕组绝缘电阻为1MΩ。
监理工程师认为不符合要求，要求施工单位进行干燥。
问题：监理工程师要求施工单位进行干燥理由是什么？
【答案】3800v电动机的绝缘电阻，不满足要求。
应满足：定子绕组绝缘电阻不低于3.8MΩ。转子绕组绝缘电阻不低于1.9MΩ。
备注：1kV以上电动机使用2500V摇表，定子绕组绝缘电阻不应低于1MΩ/kV，转子绕组绝缘电阻
不应低于0.5MΩ/kV，并做吸收比（R60/R15）试验，吸收比不小于1.3。
黄金N问：
案例背景：
某项目建设单位与A公司签订了氢气压缩机厂房建筑及机电工程施工总承包合用。工程包括：
设备及钢结构厂房基础，配电室建筑施工，厂房钢结构制造、安装。
...
电动机试运行前，A公司与监理单位、建设单位对电动机绕组绝缘电阻、电源开关、启动设
备、控制设备进行了检查，结构符合要求。
问题：电动机试运行前，对电动机的安装和保护接地还需要做哪些检查？
【答案】（1）检查电动机安装是否牢固，地脚螺栓是否全部拧紧。
（2）电动机的保护接地线必须连接可靠，接地线（铜芯）的截面不小于4mm²，有防松弹簧垫圈。
（3）检查电动机与传动机械的联轴器是否安装良好。
（6）通电检查电动机的转向是否正确。不正确时，在电源侧或电动机接线盒侧任意对调两根电源
线即可。
（7）对于绕线型电动机还应检查滑环和电刷。
黄金N问：
案例背景：
某施工单位承建一安装工程，项目地处南方，正值雨季。
...
因工期紧张,设备提前到达施工现场。施工人员在循环水泵电动机安装接线时，
发现接线盒内有水珠,擦拭后进行接线(如图1)。项目部在循环水泵单体试运转前,对电动机绝缘检
查时,发现380V的异步电动机绝缘电阻为0.2MΩ，施工单位认为符合要求，继续安装，被监理叫
停。
112第1篇 机电工程技术 建造师小超人

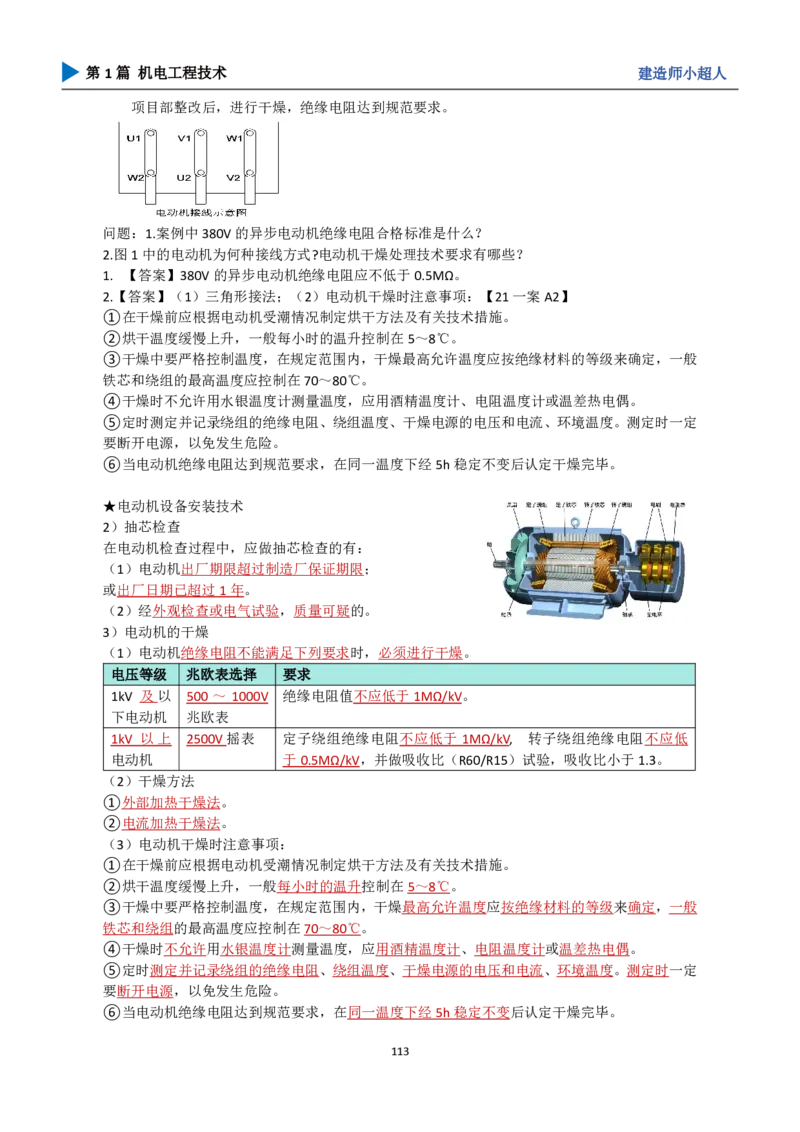

项目部整改后，进行干燥，绝缘电阻达到规范要求。
问题：1.案例中380V的异步电动机绝缘电阻合格标准是什么？
2.图1中的电动机为何种接线方式?电动机干燥处理技术要求有哪些？
1. 【答案】380V的异步电动机绝缘电阻应不低于0.5MΩ。
2.【答案】（1）三角形接法；（2）电动机干燥时注意事项：【21一案A2】
①在干燥前应根据电动机受潮情况制定烘干方法及有关技术措施。
②烘干温度缓慢上升，一般每小时的温升控制在5～8℃。
③干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般
铁芯和绕组的最高温度应控制在70～80℃。
④干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
⑤定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定
要断开电源，以免发生危险。
⑥当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。
★电动机设备安装技术
2）抽芯检查
在电动机检查过程中，应做抽芯检查的有：
（1）电动机出厂期限超过制造厂保证期限；
或出厂日期已超过1年。
（2）经外观检查或电气试验，质量可疑的。
3）电动机的干燥
（1）电动机绝缘电阻不能满足下列要求时，必须进行干燥。
电压等级 兆欧表选择 要求
1kV 及以 500 ～ 1000V 绝缘电阻值不应低于1MΩ/kV。
下电动机 兆欧表
1kV 以上 2500V摇表 定子绕组绝缘电阻不应低于1MΩ/kV, 转子绕组绝缘电阻不应低
电动机 于0.5MΩ/kV，并做吸收比（R60/R15）试验，吸收比小于1.3。
（2）干燥方法
①外部加热干燥法。
②电流加热干燥法。
（3）电动机干燥时注意事项：
①在干燥前应根据电动机受潮情况制定烘干方法及有关技术措施。
②烘干温度缓慢上升，一般每小时的温升控制在5～8℃。
③干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般
铁芯和绕组的最高温度应控制在70～80℃。
④干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
⑤定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定
要断开电源，以免发生危险。
⑥当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。
113第1篇 机电工程技术 建造师小超人

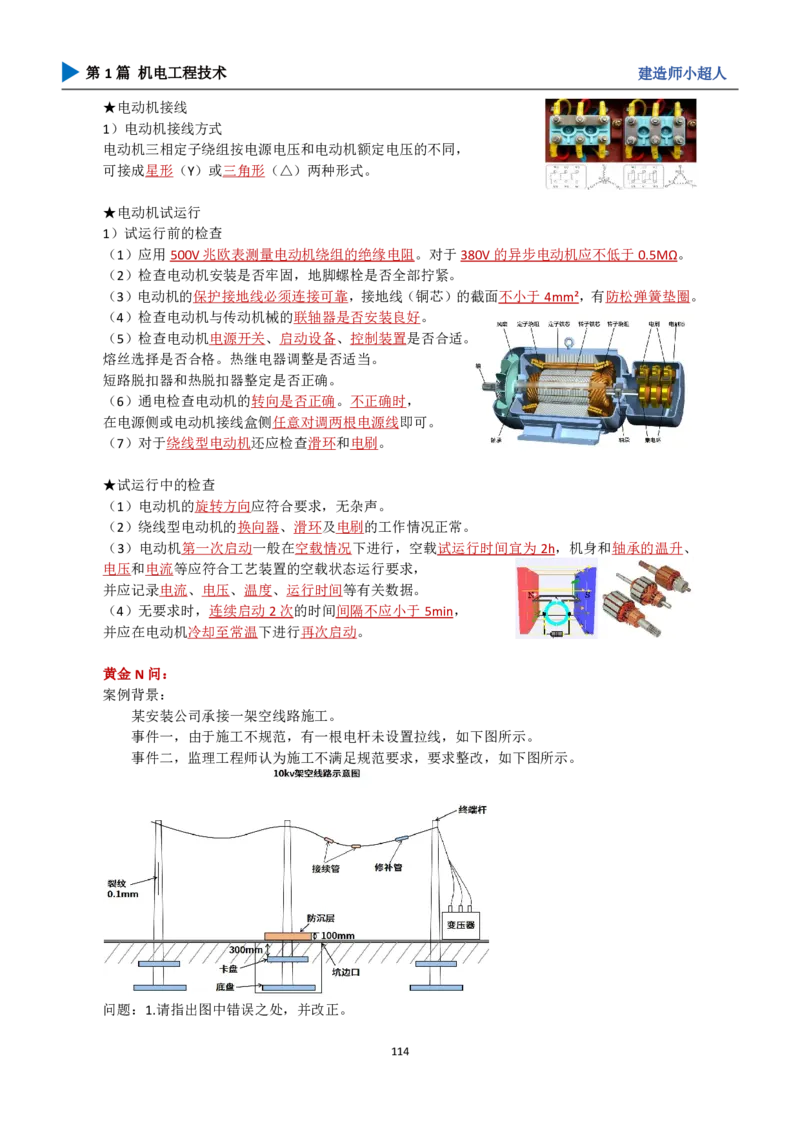

★电动机接线
1）电动机接线方式
电动机三相定子绕组按电源电压和电动机额定电压的不同，
可接成星形（Y）或三角形（△）两种形式。
★电动机试运行
1）试运行前的检查
（1）应用500V兆欧表测量电动机绕组的绝缘电阻。对于380V的异步电动机应不低于0.5MΩ。
（2）检查电动机安装是否牢固，地脚螺栓是否全部拧紧。
（3）电动机的保护接地线必须连接可靠，接地线（铜芯）的截面不小于4mm²，有防松弹簧垫圈。
（4）检查电动机与传动机械的联轴器是否安装良好。
（5）检查电动机电源开关、启动设备、控制装置是否合适。
熔丝选择是否合格。热继电器调整是否适当。
短路脱扣器和热脱扣器整定是否正确。
（6）通电检查电动机的转向是否正确。不正确时，
在电源侧或电动机接线盒侧任意对调两根电源线即可。
（7）对于绕线型电动机还应检查滑环和电刷。
★试运行中的检查
（1）电动机的旋转方向应符合要求，无杂声。
（2）绕线型电动机的换向器、滑环及电刷的工作情况正常。
（3）电动机第一次启动一般在空载情况下进行，空载试运行时间宜为2h，机身和轴承的温升、
电压和电流等应符合工艺装置的空载状态运行要求，
并应记录电流、电压、温度、运行时间等有关数据。
（4）无要求时，连续启动2次的时间间隔不应小于5min，
并应在电动机冷却至常温下进行再次启动。
黄金N问：
案例背景：
某安装公司承接一架空线路施工。
事件一，由于施工不规范，有一根电杆未设置拉线，如下图所示。
事件二，监理工程师认为施工不满足规范要求，要求整改，如下图所示。
问题：1.请指出图中错误之处，并改正。
114第1篇 机电工程技术 建造师小超人
2.架空线路试验有哪些？
1.【答案】（1）导线有2个接续管错误。改正：66kV及以下架空输电线路，在一个档距内每根导
线或架空地线上不应超过一个接续管和三个补修管，当张力放线时不应超过两个补修管。
2.【答案】架空线路试验
（1）测量绝缘子和线路的绝缘电阻：
（2）测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
（3）检查线路各相两侧的相位应一致。
（4）冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3次。
（5）测量杆塔的接地电阻值，应符合设计的规定。
（6）导线接头测试。
★杆塔施工
（1）混凝土电杆
①预应力混凝土电杆及构件不得有纵向、横向裂缝；普通钢筋混凝土电杆及细长构件不得有纵向
裂缝，横向裂缝宽度不应超过0.05mm。
★导线连接

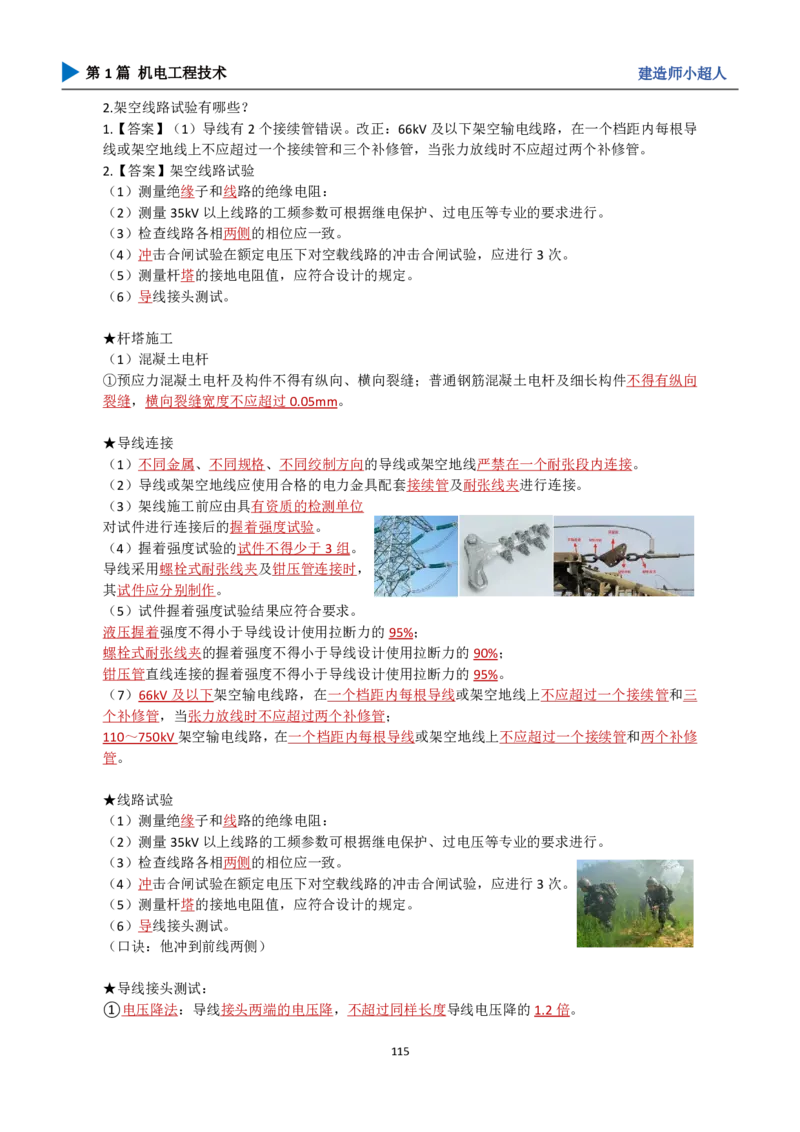

（1）不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
（2）导线或架空地线应使用合格的电力金具配套接续管及耐张线夹进行连接。
（3）架线施工前应由具有资质的检测单位
对试件进行连接后的握着强度试验。
（4）握着强度试验的试件不得少于3组。
导线采用螺栓式耐张线夹及钳压管连接时，
其试件应分别制作。
（5）试件握着强度试验结果应符合要求。
液压握着强度不得小于导线设计使用拉断力的95%；
螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%；
钳压管直线连接的握着强度不得小于导线设计使用拉断力的95%。
（7）66kV及以下架空输电线路，在一个档距内每根导线或架空地线上不应超过一个接续管和三
个补修管，当张力放线时不应超过两个补修管；
110～750kV架空输电线路，在一个档距内每根导线或架空地线上不应超过一个接续管和两个补修
管。
★线路试验
（1）测量绝缘子和线路的绝缘电阻：
（2）测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
（3）检查线路各相两侧的相位应一致。
（4）冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3次。
（5）测量杆塔的接地电阻值，应符合设计的规定。
（6）导线接头测试。
（口诀：他冲到前线两侧）
★导线接头测试：
①电压降法：导线接头两端的电压降，不超过同样长度导线电压降的1.2倍。
115第1篇 机电工程技术 建造师小超人
②温度法：红外线测温仪，可距被测点一定距离外进行测温，通过导线接头温度的测量，来检验
接头的连接质量。
黄金N问：
案例背景：
A安装公司承包一变配电输送项目，工程内容包括：架空线路、直埋电缆、变压器安装等工
程。安装公司在材料采购上，严格执行材料进场的要求，得到建设单位和监理单位的表扬。进行
架空线路导线连接前，安装公司制定了架空线路导线连接的技术方案。进行直埋电缆敷设时，监
理工程师认为不符合规范，如下图。
问题：图中有那些错误之处？并改正。
【答案】（1）错误之处：①电缆埋深0.7m错误；②保护板选用木质盖板错误；③保护板覆盖
宽度超过电缆两侧以外各20mm错误；④电缆上部铺100mm卵石错误；⑤电缆下部铺100mm
卵石错误；⑥电缆选用错误。
（2）改正：①直埋电缆的埋深,穿越农田时应不小于1m。②保护板应为混凝土保护板，或用砖
代替混凝土保护板。③保护板覆盖宽度超过电缆两侧以外各50mm。④电缆敷设后，上面要铺
100mm厚的软土或细沙。⑤沟底为石块或硬质杂物时，应先铺设一层100mm厚的软土或细沙，
再敷设电缆。⑥直埋电缆一般使用铠装电缆。
★直埋电缆敷设要求
①铠装电缆的金属层要可靠接地，接地电阻不得大于10Ω。
②直埋电缆的埋深应不小于0.7m，穿越农田时应不小于1m。在引入建筑物、与地下建筑物交叉
及绕过地下建筑物处可浅埋，但应采取保护措施。
③电缆敷设后，上面要铺100mm厚的软土或细沙，
再盖上混凝土保护板，
覆盖宽度应超过电缆两侧以外各50mm，
或用砖代替混凝土保护板。
④直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的
方位标志或标桩。
⑤电缆中间接头盒外面要有铸铁或混凝土保护盒。接头下面应垫以混凝土基础板，长度要伸出接
头保护盒两端600～700mm。
⑥电缆引入建筑物、隧道时，要穿在管中，并将管口堵塞，防止渗水。
⑦电缆互相交叉、与非热力管和管道交叉、穿越公路时，都要穿在保护管中，保护管长度超出交
叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。
116第1篇 机电工程技术 建造师小超人
★排管电缆敷设要求
①敷设电力电缆的排管孔径应不小于100mm，控制电缆孔径应不小于75mm。
②埋入地下的排管顶部至地面的距离，人行道上应不小于500mm；
一般地区应不小于700mm；在直线距离超过100m、
排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1％的坡度，以便管内的水流
入井坑内。
黄金N问：
案例背景：
A安装公司承包一变配电输送项目，工程内容包括：架空线路、埋地电缆、变压器安装等工
程。
直埋电缆为YJV22-26/35-3x240大截面电缆，进行YJV22-26/35-3x240大截面电缆敷设时，安
装公司采用机械敷设，一次敷设长度为500m，安装公司直接绑住电缆芯牵引，被监理工程师制止。
交流单芯电缆埋地并穿入排管中敷设，A安装公司将交流单芯电缆单独穿入钢管内，被监理
工程师制止。
A安装公司改正后，进行了电缆线路绝缘电阻测量和耐压试验。
问题：1.指出安装公司错误之处，并改正。
2.电缆线路绝缘电阻测量和耐压试验具体要求有哪些？
1.【答案】
错误之处：（1）安装公司直接绑住电缆芯牵引。（2）交流单芯电缆单独穿入钢管内。
改正：（1）电缆牵引头必须加装钢丝套。注：长度在300m以内的大截面电缆，可直接绑住电缆
117第1篇 机电工程技术 建造师小超人
芯牵引。（2）交流单芯电缆不得单独穿入钢管内
2.【答案】YJV22-26/35-3x240电缆额定电压26/35kV，3芯240mm²。
（1）绝缘电阻的测量
1）1kV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。
2）电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。当接地线路较长或绝缘性能良好时，
放电时间不得少于1min。
3）测量完毕或需要再测量时，应将电缆再次接地放电。
（2）耐压试验
1）耐压试验用直流电压进行试验，试验电压标准应符合要求。
2）在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。

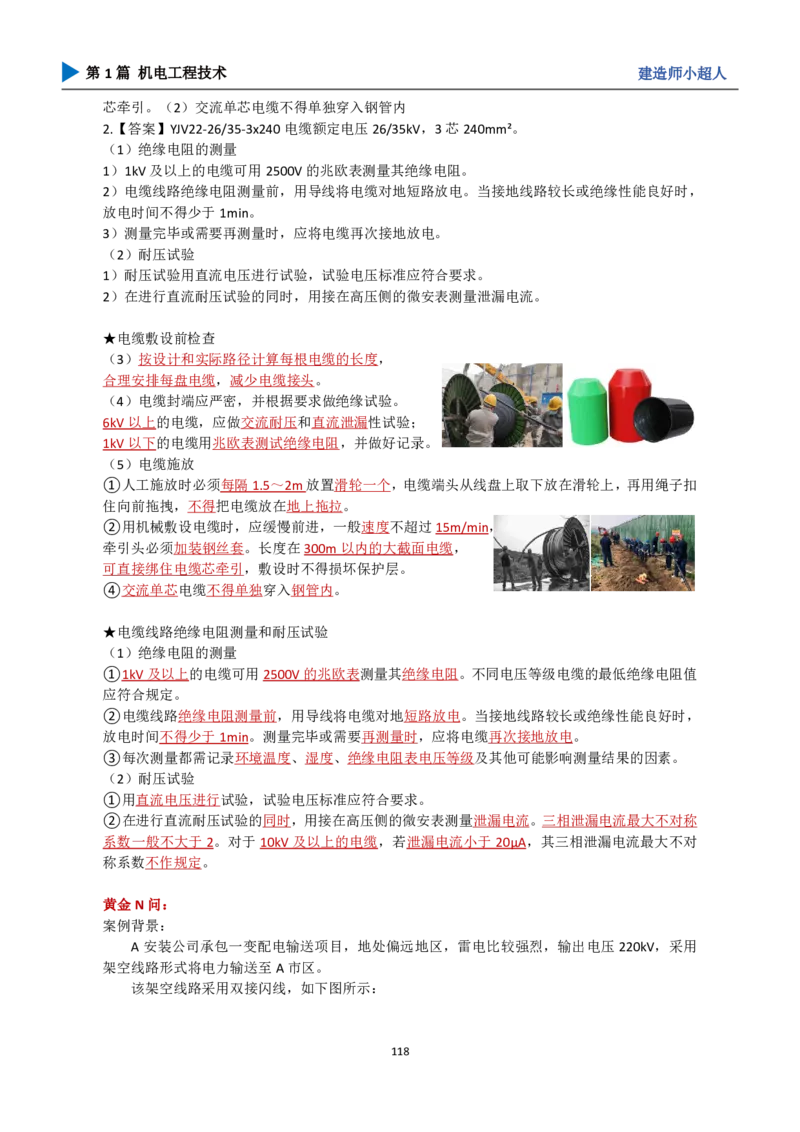

★电缆敷设前检查
（3）按设计和实际路径计算每根电缆的长度，
合理安排每盘电缆，减少电缆接头。
（4）电缆封端应严密，并根据要求做绝缘试验。
6kV以上的电缆，应做交流耐压和直流泄漏性试验；
1kV以下的电缆用兆欧表测试绝缘电阻，并做好记录。
（5）电缆施放
①人工施放时必须每隔1.5～2m放置滑轮一个，电缆端头从线盘上取下放在滑轮上，再用绳子扣
住向前拖拽，不得把电缆放在地上拖拉。
②用机械敷设电缆时，应缓慢前进，一般速度不超过15m/min，
牵引头必须加装钢丝套。长度在300m以内的大截面电缆，
可直接绑住电缆芯牵引，敷设时不得损坏保护层。
④交流单芯电缆不得单独穿入钢管内。
★电缆线路绝缘电阻测量和耐压试验
（1）绝缘电阻的测量
①1kV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。不同电压等级电缆的最低绝缘电阻值
应符合规定。
②电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。当接地线路较长或绝缘性能良好时，
放电时间不得少于1min。测量完毕或需要再测量时，应将电缆再次接地放电。
③每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量结果的因素。
（2）耐压试验
①用直流电压进行试验，试验电压标准应符合要求。
②在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。三相泄漏电流最大不对称
系数一般不大于2。对于10kV及以上的电缆，若泄漏电流小于20μA，其三相泄漏电流最大不对
称系数不作规定。
黄金N问：
案例背景：
A安装公司承包一变配电输送项目，地处偏远地区，雷电比较强烈，输出电压 220kV，采用
架空线路形式将电力输送至A市区。
该架空线路采用双接闪线，如下图所示：
118第1篇 机电工程技术 建造师小超人
A安装公司严格执行输电线路的防雷措施进行施工，得到监理单位和建设单位的表扬。
问题：1.角度α的具体名称是什么？针对本案例，角度有哪些要求？
2.简述输电线路的防雷措施。
1.【答案】（1）角度α是：接闪线对导线的保护角（2）案例中，输出电压220kV，保护角应为20°～
30°。
2.【答案】
（1）架设接闪线。
（2）增加绝缘子串的片数加强绝缘。
（3）减低杆塔的接地电阻。
（4）装设管型接闪器或放电间隙，以限制雷击形成过电压。
（5）装设自动重合闸。
（6）采用消弧圈接地方式。
★输电线路的防雷措施
（1）架设接闪线。使雷直接击在接闪线上，保护输电导线不受雷击。
（2）增加绝缘子串的片数加强绝缘。当雷电落在线路上，绝缘子串不会有闪络。
（3）降低杆塔的接地电阻。可快速将雷电流泄入地下，不使杆塔电压升太高，避免绝缘子被反击
而闪络。
（4）装设管型接闪器或放电间隙，
以限制雷击形成过电压。
（5）装设自动重合闸。预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。
（6）采用消弧圈接地方式。
（7）不同电压等级输电线路的接闪线设置：500kV及以上送电线路，应全线装设双接闪线，且输
电线路愈高，保护角愈小。220～330kV送电线路，
应全线装设双接闪线，
杆塔上接闪线对导线的保护角为20°～30°。
110kV送电线路沿全线装设接闪线，
在雷电特别强烈的地区采用双接闪线；
在少雷区或雷电活动轻微的地区，
可不沿线架设接闪线，但杆塔应随基础接地。
119第1篇 机电工程技术 建造师小超人
自动化仪表
黄金N问：
案例背景：
...

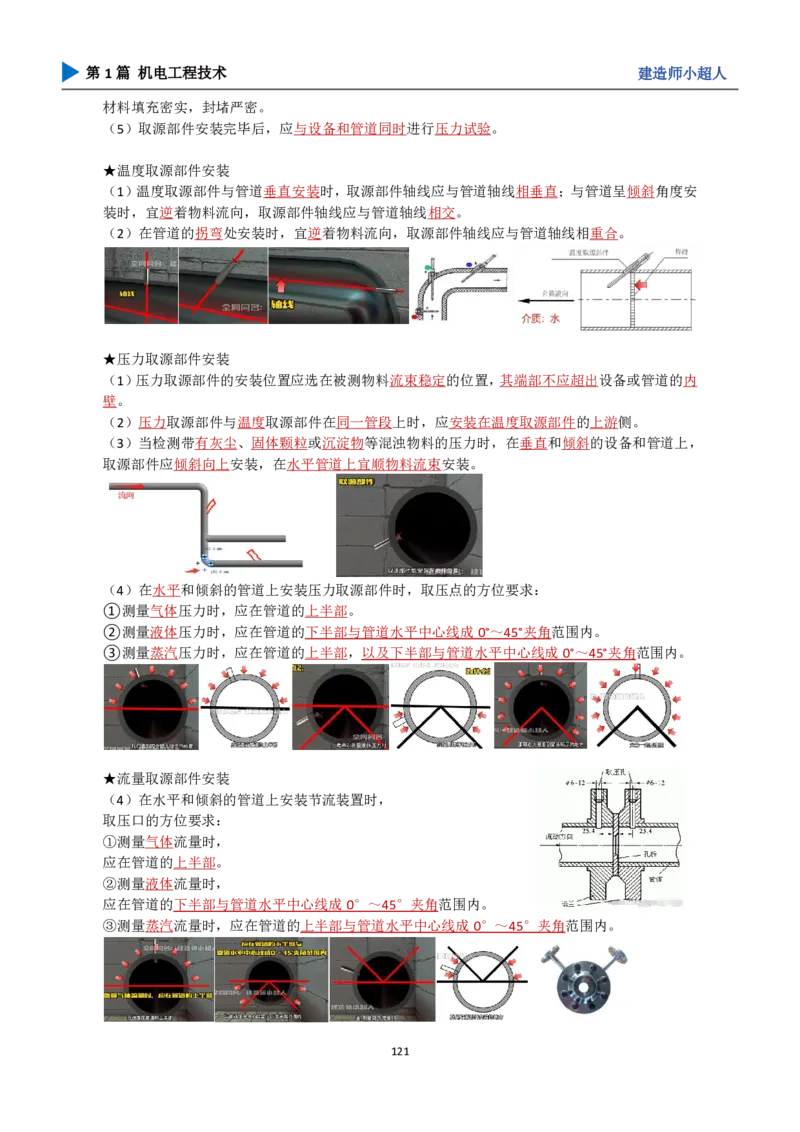

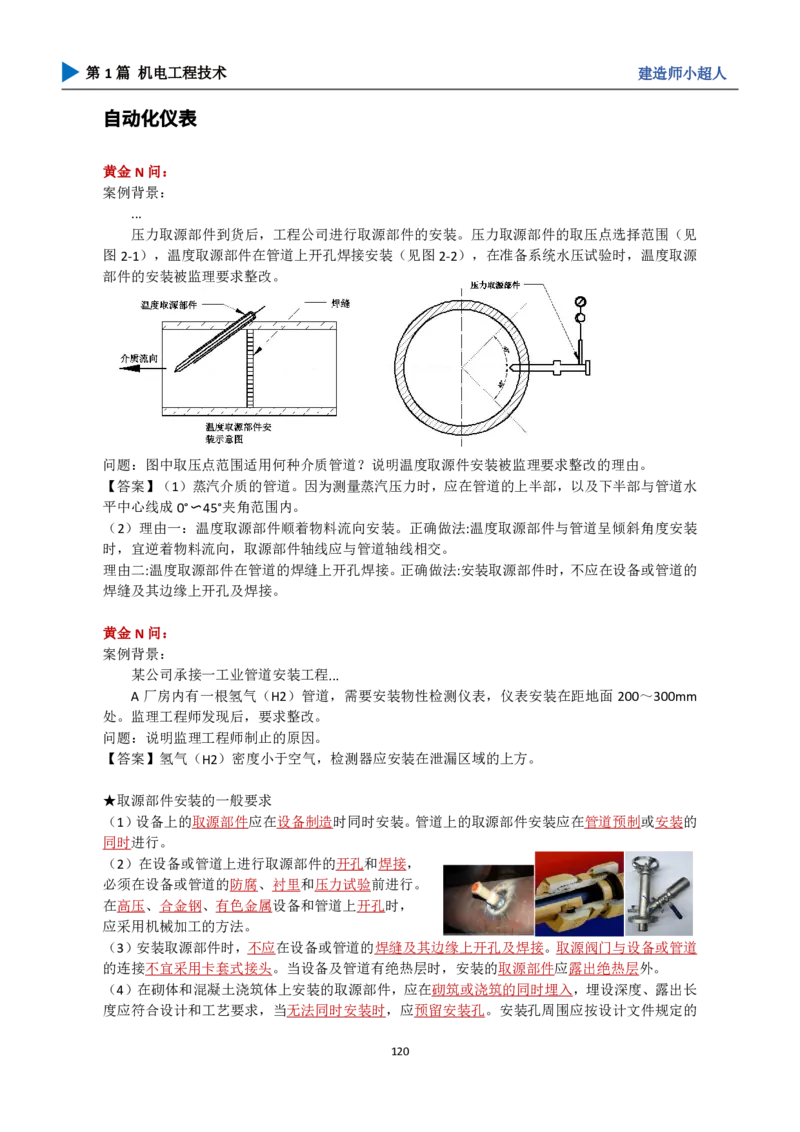

压力取源部件到货后，工程公司进行取源部件的安装。压力取源部件的取压点选择范围（见
图2-1），温度取源部件在管道上开孔焊接安装（见图2-2），在准备系统水压试验时，温度取源
部件的安装被监理要求整改。
问题：图中取压点范围适用何种介质管道？说明温度取源件安装被监理要求整改的理由。
【答案】（1）蒸汽介质的管道。因为测量蒸汽压力时，应在管道的上半部，以及下半部与管道水
平中心线成0°〜45°夹角范围内。
（2）理由一：温度取源部件顺着物料流向安装。正确做法:温度取源部件与管道呈倾斜角度安装
时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
理由二:温度取源部件在管道的焊缝上开孔焊接。正确做法:安装取源部件时，不应在设备或管道的
焊缝及其边缘上开孔及焊接。
黄金N问：
案例背景：
某公司承接一工业管道安装工程...
A厂房内有一根氢气（H2）管道，需要安装物性检测仪表，仪表安装在距地面200～300mm
处。监理工程师发现后，要求整改。
问题：说明监理工程师制止的原因。
【答案】氢气（H2）密度小于空气，检测器应安装在泄漏区域的上方。
★取源部件安装的一般要求
（1）设备上的取源部件应在设备制造时同时安装。管道上的取源部件安装应在管道预制或安装的
同时进行。
（2）在设备或管道上进行取源部件的开孔和焊接，
必须在设备或管道的防腐、衬里和压力试验前进行。
在高压、合金钢、有色金属设备和管道上开孔时，
应采用机械加工的方法。
（3）安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接。取源阀门与设备或管道
的连接不宜采用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露出绝热层外。
（4）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，埋设深度、露出长
度应符合设计和工艺要求，当无法同时安装时，应预留安装孔。安装孔周围应按设计文件规定的
120第1篇 机电工程技术 建造师小超人
材料填充密实，封堵严密。
（5）取源部件安装完毕后，应与设备和管道同时进行压力试验。
★温度取源部件安装
（1）温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线相垂直；与管道呈倾斜角度安
装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
（2）在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。
★压力取源部件安装
（1）压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内
壁。
（2）压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
（3）当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和管道上，
取源部件应倾斜向上安装，在水平管道上宜顺物料流束安装。
（4）在水平和倾斜的管道上安装压力取源部件时，取压点的方位要求：
①测量气体压力时，应在管道的上半部。
②测量液体压力时，应在管道的下半部与管道水平中心线成0°～45°夹角范围内。
③测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0°～45°夹角范围内。
★流量取源部件安装
（4）在水平和倾斜的管道上安装节流装置时，
取压口的方位要求：
①测量气体流量时，
应在管道的上半部。
②测量液体流量时，
应在管道的下半部与管道水平中心线成0°～45°夹角范围内。
③测量蒸汽流量时，应在管道的上半部与管道水平中心线成0°～45°夹角范围内。
121第1篇 机电工程技术 建造师小超人

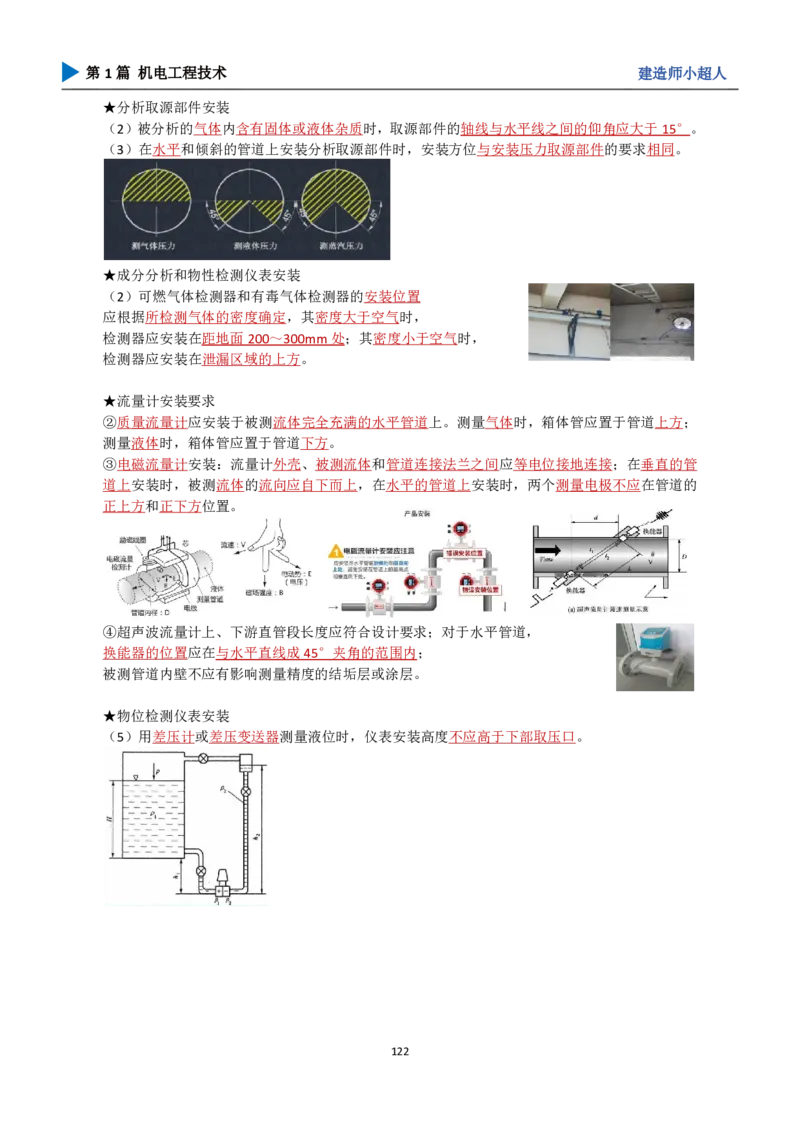

★分析取源部件安装
（2）被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15°。
（3）在水平和倾斜的管道上安装分析取源部件时，安装方位与安装压力取源部件的要求相同。
★成分分析和物性检测仪表安装
（2）可燃气体检测器和有毒气体检测器的安装位置
应根据所检测气体的密度确定，其密度大于空气时，
检测器应安装在距地面200～300mm处；其密度小于空气时，
检测器应安装在泄漏区域的上方。
★流量计安装要求
②质量流量计应安装于被测流体完全充满的水平管道上。测量气体时，箱体管应置于管道上方；
测量液体时，箱体管应置于管道下方。
③电磁流量计安装：流量计外壳、被测流体和管道连接法兰之间应等电位接地连接；在垂直的管
道上安装时，被测流体的流向应自下而上，在水平的管道上安装时，两个测量电极不应在管道的
正上方和正下方位置。
④超声波流量计上、下游直管段长度应符合设计要求；对于水平管道，
换能器的位置应在与水平直线成45°夹角的范围内；
被测管道内壁不应有影响测量精度的结垢层或涂层。
★物位检测仪表安装
（5）用差压计或差压变送器测量液位时，仪表安装高度不应高于下部取压口。
122第1篇 机电工程技术 建造师小超人
防腐工程
黄金N问：金属材料的防腐蚀方法主要有哪些？
【答案】介质处理、覆盖层、电化学保护、添加缓蚀剂。
黄金N问：
案例背景：
钢筒制造、检验和验收按《钢设制焊接常压容器》的规定进行。钢筒材质为S31603+Q345C。
钢筒外壁基层表面，除锈达到了Sa2.5级进行防腐；裙座以上外保温，裙座以下设内、外防火层。
问题：钢筒外表面除锈应采取哪一种方法？
【答案】钢筒外表面除锈应采取喷射或抛射除锈法。
★工具除锈技术要点
③工具处理分为St2级、St3级两个质量等级。
★喷射除锈技术要点
② 敞开式干喷射是用压缩空气通过喷射清洁干燥的磨料进行除锈，所用的压缩空气应是无油、
干燥的，且金属表面的温度应高于露点以上3℃。
⑤湿喷射是采用压缩空气通过喷嘴喷射掺水的非金属磨料，喷射用水中应掺入足量的缓蚀剂，否
则喷射后应采用淡水冲洗，并做防锈处理。
⑥喷射处理的质量等级分为Sa1级、Sa2级、Sa2.5级、Sa3级。
黄金N问：
背景资料：
某机电安装公司承接南方沿海储油灌区的安装任务，该机电公司项目部认真组织施工。在第
一批罐底板到达现场后，随即组织下料作业，连夜进行喷涂除锈。
储罐安装完成，进行涂装作业，此时空气相对湿度达90%，基体表面温度比露点温度高1℃。
质检员检查底漆喷涂质量后发现，涂层存在大面积气泡等质量缺陷。
问题：根据案例背景，施工单位应如何避免涂层的质量缺陷？
【答案】施工环境温度宜为10～30℃，相对湿度不宜大于85%，或被涂覆的基体表面温度应比露
点温度高3℃。
★防腐蚀施工的基本要求
（1）施工环境温度宜为10～30℃，相对湿度不宜大于85%，或被涂覆的基体表面温度应比露点
温度高3℃。
123第1篇 机电工程技术 建造师小超人
绝热工程
黄金N问：
背景资料：
某安装公司承包大型制药厂的机电安装工程。

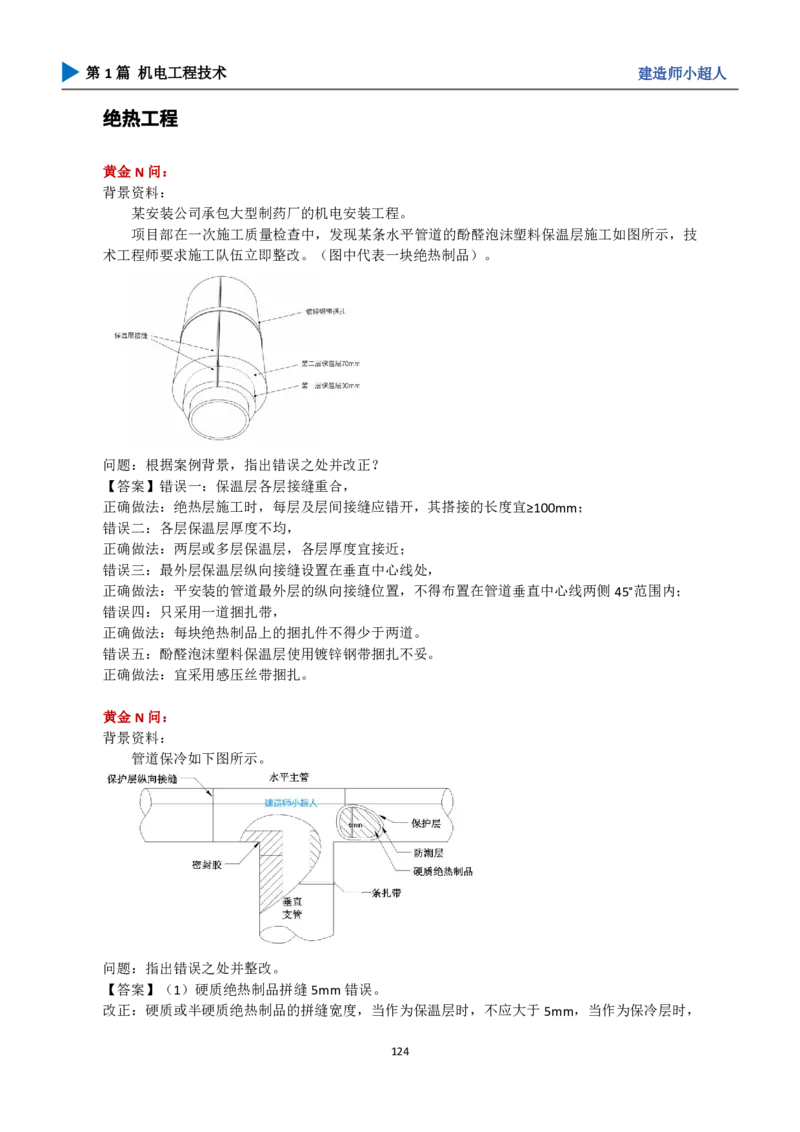

项目部在一次施工质量检查中，发现某条水平管道的酚醛泡沫塑料保温层施工如图所示，技
术工程师要求施工队伍立即整改。（图中代表一块绝热制品）。
问题：根据案例背景，指出错误之处并改正？
【答案】错误一：保温层各层接缝重合，
正确做法：绝热层施工时，每层及层间接缝应错开，其搭接的长度宜≥100mm；
错误二：各层保温层厚度不均，
正确做法：两层或多层保温层，各层厚度宜接近；
错误三：最外层保温层纵向接缝设置在垂直中心线处，
正确做法：平安装的管道最外层的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内；
错误四：只采用一道捆扎带，
正确做法：每块绝热制品上的捆扎件不得少于两道。
错误五：酚醛泡沫塑料保温层使用镀锌钢带捆扎不妥。
正确做法：宜采用感压丝带捆扎。
黄金N问：
背景资料：
管道保冷如下图所示。
问题：指出错误之处并整改。
【答案】（1）硬质绝热制品拼缝5mm错误。
改正：硬质或半硬质绝热制品的拼缝宽度，当作为保温层时，不应大于5mm，当作为保冷层时，
124第1篇 机电工程技术 建造师小超人
不应大于2mm。
（2）保护层纵向接缝位置错误。
改正：水平管道金属保护层的环向接缝应朝向低端，纵向接缝应设于管道的侧下方。（P90空调
章节有讲解）

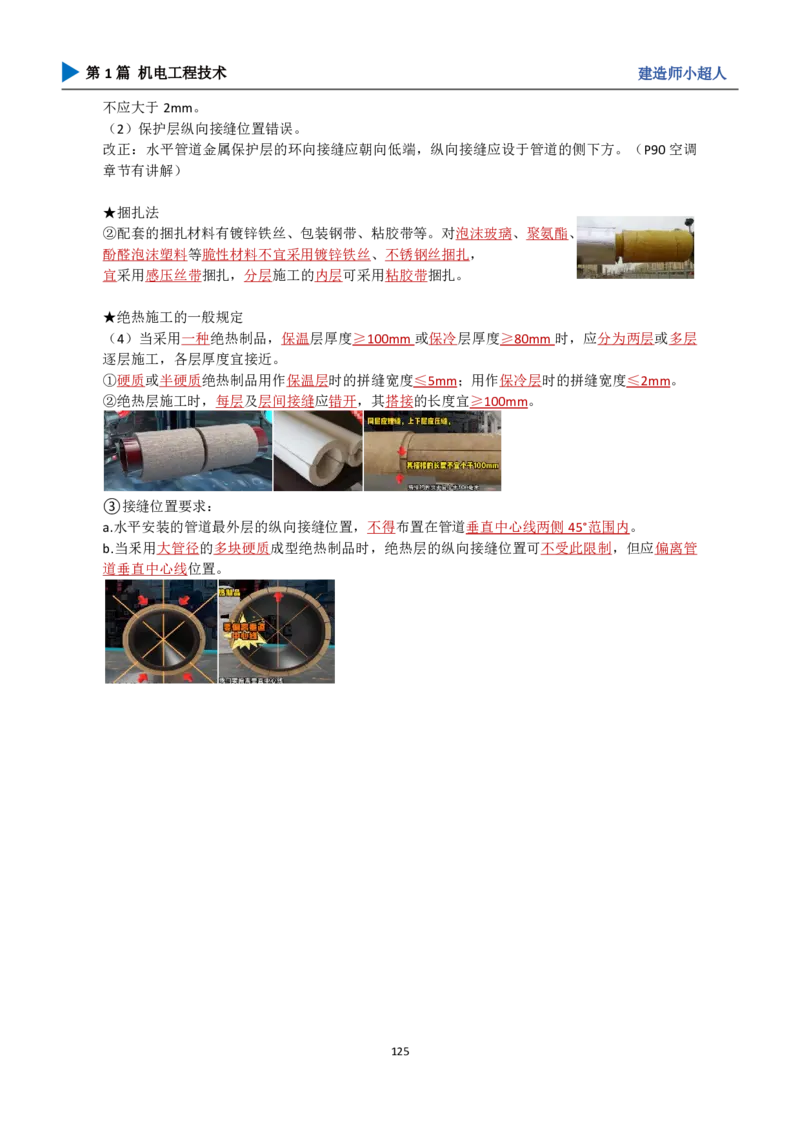

★捆扎法
②配套的捆扎材料有镀锌铁丝、包装钢带、粘胶带等。对泡沫玻璃、聚氨酯、
酚醛泡沫塑料等脆性材料不宜采用镀锌铁丝、不锈钢丝捆扎，
宜采用感压丝带捆扎，分层施工的内层可采用粘胶带捆扎。
★绝热施工的一般规定
（4）当采用一种绝热制品，保温层厚度≥100mm或保冷层厚度≥80mm时，应分为两层或多层
逐层施工，各层厚度宜接近。
①硬质或半硬质绝热制品用作保温层时的拼缝宽度≤5mm；用作保冷层时的拼缝宽度≤2mm。
②绝热层施工时，每层及层间接缝应错开，其搭接的长度宜≥100mm。
③接缝位置要求：
a.水平安装的管道最外层的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内。
b.当釆用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位置可不受此限制，但应偏离管
道垂直中心线位置。
125第1篇 机电工程技术 建造师小超人
石油化工
黄金N问：化工设备到货后如何采取保护措施防止被腐蚀？
【答案】（1）封闭措施
设备人孔、管口和开口应临时封闭，氮气保护的设备应定期检查氮气压力。
（2）隔离措施
不锈钢、钛、镍、锆、铝制设备应采取与碳钢隔离的措施，铝设备、钛设备、低温设备不得有表
面擦伤。
黄金N问：
案例背景
丙烷制冷塔长度 71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B公司组织到
货验收，检查了塔体分段处的圆度、坡口质量，筒体直线度和长度，筒体上接管中心方位和标高，
裙座底板上的地脚螺栓孔中心圆直径、相邻两孔弦长偏差均符合要求。塔体经组焊、压力试验后
项目部编制了整体吊装专项方案，审批后进行技术、安全交底；
塔体按设计要求吊装到位（见图 2）。在早上 9 点阳光斜照时，
进行塔体垂直度调整：测点 1 与塔中心线的连线与测点 2
与塔中心线的连线成 60°夹角。调整时风力 5 级，温度 26℃，
调整工作被监理工程师叫停；后选择正确的时间、
天气条件进行测量调整，塔体安装验收合格。
问题：
1.塔体现场验收还应检查哪些项目？地脚螺栓孔中心圆直径允许偏差是多少？
2.监理工程师叫停塔体垂直度调整是否正确？说明理由。
3.塔体就位调整后，还需要对塔体的哪些部位进行保冷施工？图 2 中的 A 部位保护层应如何搭
接？
2.【答案】塔体现场验收还应检查外圆周长偏差、端口不平度。地脚螺栓孔中心圆直径允许偏差
为2mm。
3.【答案】监理工程师叫停塔体垂直度调整是正确的。
理由：1）背景中塔器高度为 71m，在早上9点阳光斜照时进行；调整时风力5级。高度大于等
于20m，其垂直度的测量工作不应在一侧阳光照射或风力大于4级的条件下进行。
2）垂直度不符合要求。测点 1 与塔中心线的连线与测点 2 与塔中心线的连线成 60°夹角。正
确的是应该是：测点 1 与塔中心线的连线与测点 2 与塔中心线的连线成 90°夹角。
4.【答案】1）对塔体进行保冷施工的部位有：塔体、裙座、支座、吊耳、仪表管座、支吊架等。
2）图 2 中的 A 部位保护层应上搭下（顺水搭接）。
★分段到货验收
塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量符合相关规定；筒体 直线度、筒体长
度以及筒体上接管中心方位和标高的偏差符合相关规定；
组装标记清晰；
裙座底板上的地脚螺栓孔中心圆直径允许偏差、
相邻两孔弦长允许偏差和任意两孔弦长允许偏差均为2mm。
★塔器就位
126第1篇 机电工程技术 建造师小超人
将塔设备任意相邻的方位线作为垂直找正基准，如图所示，测量点1与塔中心线的连线与测量点
2与塔中心线的连线成90°夹角。塔高小于等于30m，垂直度偏差不大于塔高的1/1000；塔高大
于30m，垂直度偏差允许值为1/1000塔高，且不大于50mm。
高度大于等于20m的塔，其垂直度的测量工作不应在一侧阳光照射或风力大于4级的条件下进行。

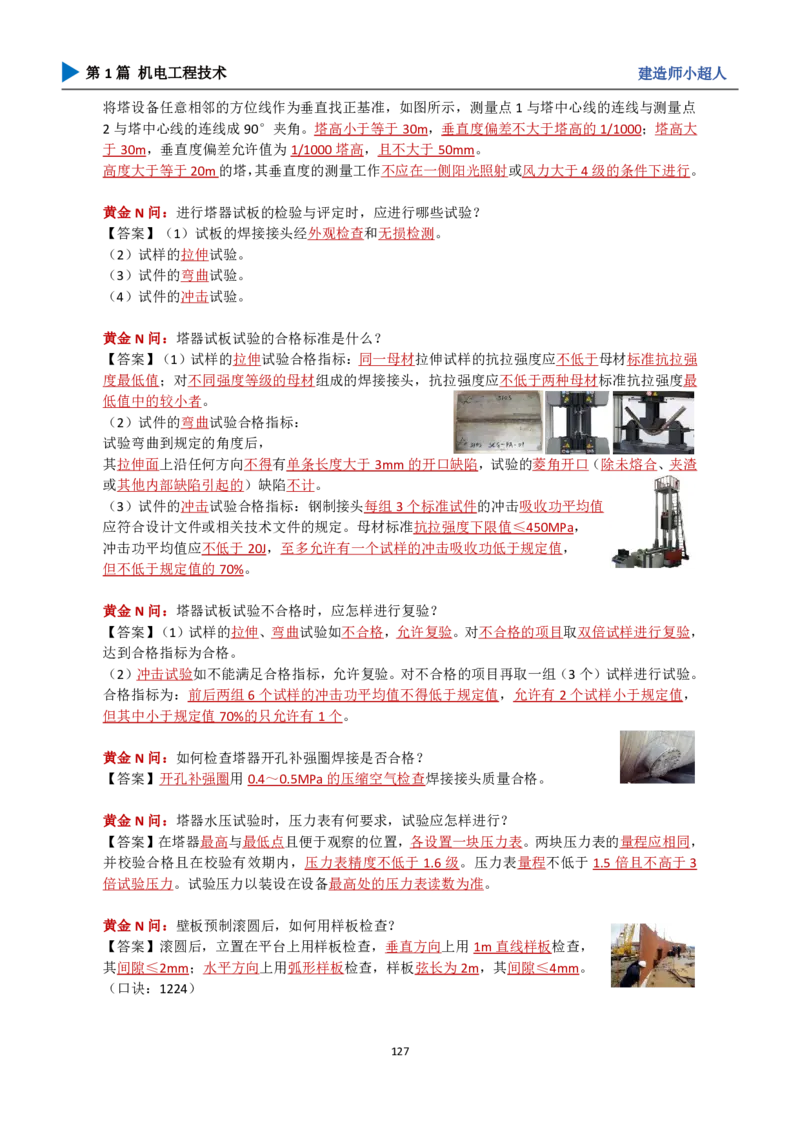

黄金N问：进行塔器试板的检验与评定时，应进行哪些试验？
【答案】（1）试板的焊接接头经外观检查和无损检测。
（2）试样的拉伸试验。
（3）试件的弯曲试验。
（4）试件的冲击试验。
黄金N问：塔器试板试验的合格标准是什么？
【答案】（1）试样的拉伸试验合格指标：同一母材拉伸试样的抗拉强度应不低于母材标准抗拉强
度最低值；对不同强度等级的母材组成的焊接接头，抗拉强度应不低于两种母材标准抗拉强度最
低值中的较小者。
（2）试件的弯曲试验合格指标：
试验弯曲到规定的角度后，
其拉伸面上沿任何方向不得有单条长度大于3mm的开口缺陷，试验的菱角开口（除未熔合、夹渣
或其他内部缺陷引起的）缺陷不计。
（3）试件的冲击试验合格指标：钢制接头每组3个标准试件的冲击吸收功平均值
应符合设计文件或相关技术文件的规定。母材标准抗拉强度下限值≤450MPa，
冲击功平均值应不低于20J，至多允许有一个试样的冲击吸收功低于规定值，
但不低于规定值的70%。
黄金N问：塔器试板试验不合格时，应怎样进行复验？
【答案】（1）试样的拉伸、弯曲试验如不合格，允许复验。对不合格的项目取双倍试样进行复验，
达到合格指标为合格。
（2）冲击试验如不能满足合格指标，允许复验。对不合格的项目再取一组（3个）试样进行试验。
合格指标为：前后两组6个试样的冲击功平均值不得低于规定值，允许有2个试样小于规定值，
但其中小于规定值70%的只允许有1个。
黄金N问：如何检查塔器开孔补强圈焊接是否合格？
【答案】开孔补强圈用0.4～0.5MPa的压缩空气检查焊接接头质量合格。
黄金N问：塔器水压试验时，压力表有何要求，试验应怎样进行？
【答案】在塔器最高与最低点且便于观察的位置，各设置一块压力表。两块压力表的量程应相同，
并校验合格且在校验有效期内，压力表精度不低于1.6级。压力表量程不低于1.5倍且不高于3
倍试验压力。试验压力以装设在设备最高处的压力表读数为准。
黄金N问：壁板预制滚圆后，如何用样板检查？
【答案】滚圆后，立置在平台上用样板检查，垂直方向上用1m直线样板检查，
其间隙≤2mm；水平方向上用弧形样板检查，样板弦长为2m，其间隙≤4mm。
（口诀：1224）
127第1篇 机电工程技术 建造师小超人
黄金N问：顶板预制，成型后弧形板如何检查？
【答案】成型后弧形板用核准的弦长为2m的弧形样板检查，间隙不大于10mm。

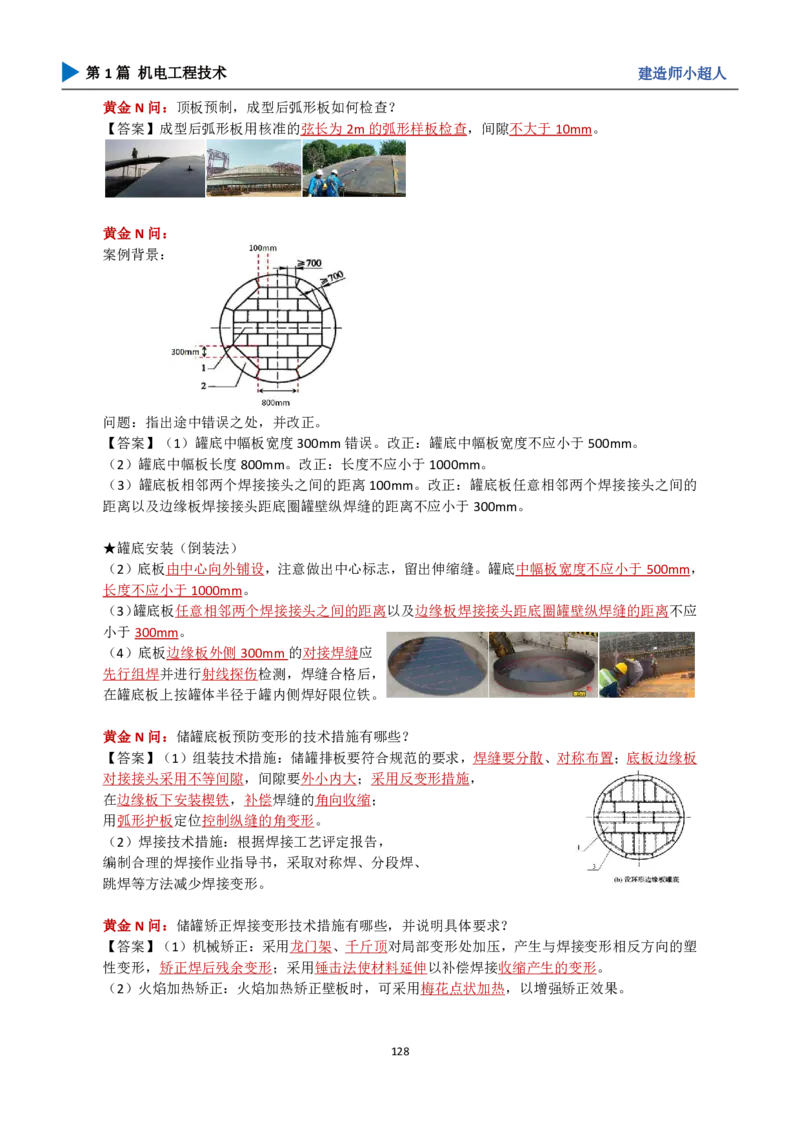

黄金N问：
案例背景：
问题：指出途中错误之处，并改正。
【答案】（1）罐底中幅板宽度300mm错误。改正：罐底中幅板宽度不应小于500mm。
（2）罐底中幅板长度800mm。改正：长度不应小于1000mm。
（3）罐底板相邻两个焊接接头之间的距离100mm。改正：罐底板任意相邻两个焊接接头之间的
距离以及边缘板焊接接头距底圈罐壁纵焊缝的距离不应小于300mm。
★罐底安装（倒装法）
（2）底板由中心向外铺设，注意做出中心标志，留出伸缩缝。罐底中幅板宽度不应小于500mm，
长度不应小于1000mm。
（3）罐底板任意相邻两个焊接接头之间的距离以及边缘板焊接接头距底圈罐壁纵焊缝的距离不应
小于300mm。
（4）底板边缘板外侧300mm的对接焊缝应
先行组焊并进行射线探伤检测，焊缝合格后，
在罐底板上按罐体半径于罐内侧焊好限位铁。
黄金N问：储罐底板预防变形的技术措施有哪些？
【答案】（1）组装技术措施：储罐排板要符合规范的要求，焊缝要分散、对称布置；底板边缘板
对接接头采用不等间隙，间隙要外小内大；采用反变形措施，
在边缘板下安装楔铁，补偿焊缝的角向收缩；
用弧形护板定位控制纵缝的角变形。
（2）焊接技术措施：根据焊接工艺评定报告，
编制合理的焊接作业指导书，采取对称焊、分段焊、
跳焊等方法减少焊接变形。
黄金N问：储罐矫正焊接变形技术措施有哪些，并说明具体要求？
【答案】（1）机械矫正：采用龙门架、千斤顶对局部变形处加压，产生与焊接变形相反方向的塑
性变形，矫正焊后残余变形；采用锤击法使材料延伸以补偿焊接收缩产生的变形。
（2）火焰加热矫正：火焰加热矫正壁板时，可采用梅花点状加热，以增强矫正效果。
128第1篇 机电工程技术 建造师小超人
黄金N问：储罐焊缝外观质量检查时，不允许有哪些缺陷？
【答案】焊缝表面及热影响区不得有裂纹、气孔、夹渣、弧坑和未焊满等缺陷。
黄金N问：
案例背景：
某机电工程公司施工总体承包了一项大型原油储备库工程。罐壁钢板最低标准屈服强度为
410MPa，罐底中幅板、边缘板厚度均为10mm。机电工程公司进行无损检测时，按如下方法进行：
1.罐壁焊接完毕后立即进行无损检测。
2.边缘板每条对接焊缝外端300mm应进行衍射时差法超声检测，质量等级应符合规范要求。
监理工程师认为不符合要求，要求机电工程公司重新进行无损检测。
问题：机电工程公司应怎样重新进行无损检测？
【答案】（1）罐壁焊接完毕后应至少经过24h后再进行无损检测。
（2）罐底厚度≥10mm的罐底边缘板，每条对接焊缝外端300mm应进行射线探伤，质量等级应
符合规范要求。

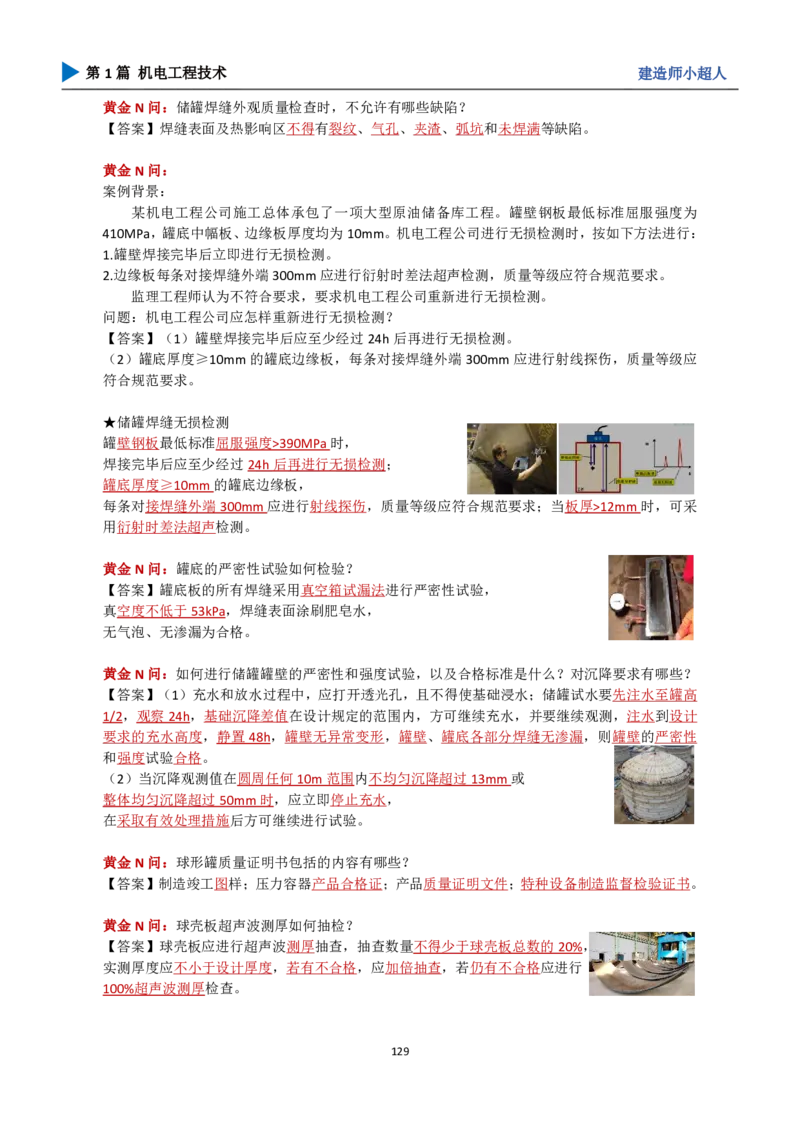

★储罐焊缝无损检测
罐壁钢板最低标准屈服强度>390MPa时，
焊接完毕后应至少经过24h后再进行无损检测；
罐底厚度≥10mm的罐底边缘板，
每条对接焊缝外端300mm应进行射线探伤，质量等级应符合规范要求；当板厚>12mm时，可采
用衍射时差法超声检测。
黄金N问：罐底的严密性试验如何检验？
【答案】罐底板的所有焊缝采用真空箱试漏法进行严密性试验，
真空度不低于53kPa，焊缝表面涂刷肥皂水，
无气泡、无渗漏为合格。
黄金N问：如何进行储罐罐壁的严密性和强度试验，以及合格标准是什么？对沉降要求有哪些？
【答案】（1）充水和放水过程中，应打开透光孔，且不得使基础浸水；储罐试水要先注水至罐高
1/2，观察24h，基础沉降差值在设计规定的范围内，方可继续充水，并要继续观测，注水到设计
要求的充水高度，静置48h，罐壁无异常变形，罐壁、罐底各部分焊缝无渗漏，则罐壁的严密性
和强度试验合格。
（2）当沉降观测值在圆周任何10m范围内不均匀沉降超过13mm或
整体均匀沉降超过50mm时，应立即停止充水，
在采取有效处理措施后方可继续进行试验。
黄金N问：球形罐质量证明书包括的内容有哪些？
【答案】制造竣工图样；压力容器产品合格证；产品质量证明文件；特种设备制造监督检验证书。
黄金N问：球壳板超声波测厚如何抽检？
【答案】球壳板应进行超声波测厚抽查，抽查数量不得少于球壳板总数的20%，
实测厚度应不小于设计厚度，若有不合格，应加倍抽查，若仍有不合格应进行
100%超声波测厚检查。
129第1篇 机电工程技术 建造师小超人

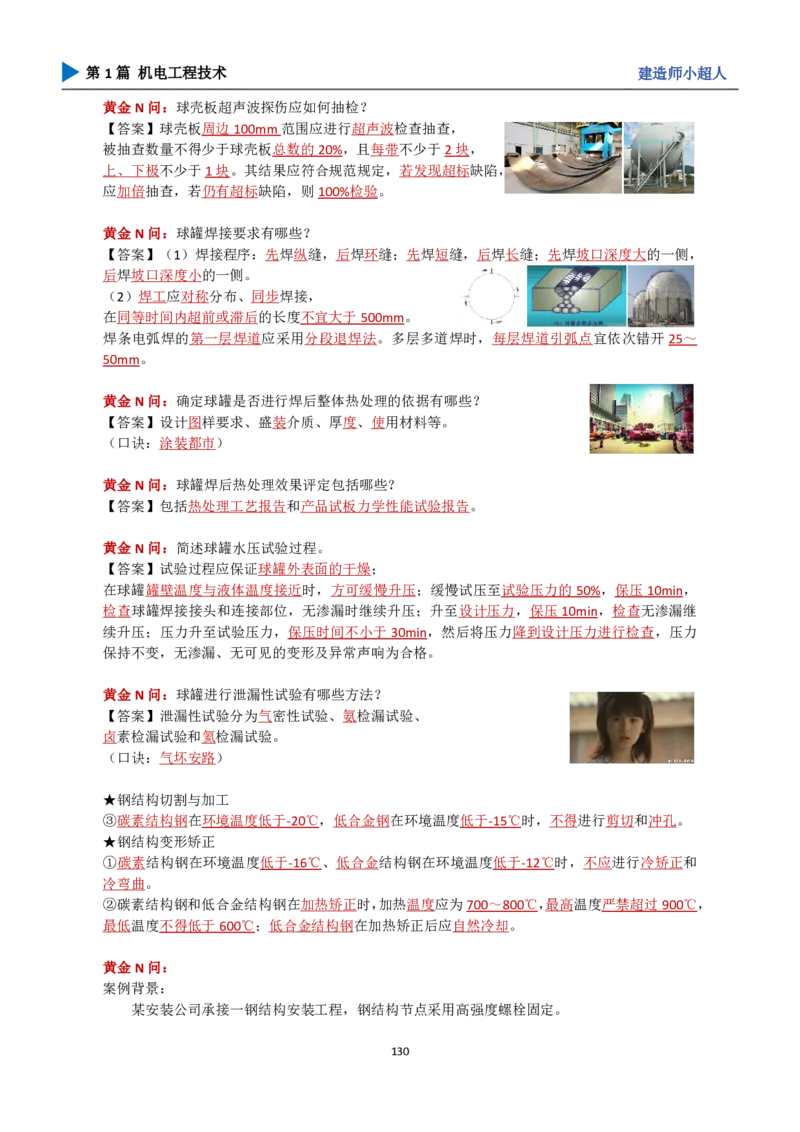

黄金N问：球壳板超声波探伤应如何抽检？
【答案】球壳板周边100mm范围应进行超声波检查抽查，
被抽查数量不得少于球壳板总数的20%，且每带不少于2块，
上、下极不少于1块。其结果应符合规范规定，若发现超标缺陷，
应加倍抽查，若仍有超标缺陷，则100%检验。
黄金N问：球罐焊接要求有哪些？
【答案】（1）焊接程序：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，
后焊坡口深度小的一侧。
（2）焊工应对称分布、同步焊接，
在同等时间内超前或滞后的长度不宜大于500mm。
焊条电弧焊的第一层焊道应采用分段退焊法。多层多道焊时，每层焊道引弧点宜依次错开25～
50mm。
黄金N问：确定球罐是否进行焊后整体热处理的依据有哪些？
【答案】设计图样要求、盛装介质、厚度、使用材料等。
（口诀：涂装都市）
黄金N问：球罐焊后热处理效果评定包括哪些？
【答案】包括热处理工艺报告和产品试板力学性能试验报告。
黄金N问：简述球罐水压试验过程。
【答案】试验过程应保证球罐外表面的干燥；
在球罐罐壁温度与液体温度接近时，方可缓慢升压；缓慢试压至试验压力的50%，保压10min，
检查球罐焊接接头和连接部位，无渗漏时继续升压；升至设计压力，保压10min，检查无渗漏继
续升压；压力升至试验压力，保压时间不小于30min，然后将压力降到设计压力进行检查，压力
保持不变，无渗漏、无可见的变形及异常声响为合格。
黄金N问：球罐进行泄漏性试验有哪些方法？
【答案】泄漏性试验分为气密性试验、氨检漏试验、
卤素检漏试验和氦检漏试验。
（口诀：气坏安路）
★钢结构切割与加工
③碳素结构钢在环境温度低于-20℃，低合金钢在环境温度低于-15℃时，不得进行剪切和冲孔。
★钢结构变形矫正
①碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不应进行冷矫正和
冷弯曲。
②碳素结构钢和低合金结构钢在加热矫正时，加热温度应为700～800℃，最高温度严禁超过900℃，
最低温度不得低于600℃；低合金结构钢在加热矫正后应自然冷却。
黄金N问：
案例背景：
某安装公司承接一钢结构安装工程，钢结构节点采用高强度螺栓固定。
130第1篇 机电工程技术 建造师小超人
在进行施工时，由于钢结构开孔误差，导致螺栓无法正常穿入，安装公司采用气割成孔，被
监理工程师制止。
在进行钢结构大梁安装时，由于钢构件之间摩擦力不足，导致高强螺栓受力弯曲，不符合质
量标准。
问题：1.螺栓无法正常穿入时，应采取怎样的措施？
2.试分析导致高强螺栓受力弯曲的原因，写出解决方案。
【答案】
1.螺栓不能自由穿入时可釆用饺刀或锉刀修整螺栓孔，不得采用气割扩孔。扩孔数量应征得设计
单位同意。
2.（1）原因：构件摩擦面的抗滑移系数不满足要求。
（2）解决方案：钢结构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试
验和复验。
（2）不满足要求时需要打磨，采用手工砂轮打磨时，打磨方向应与受力方向垂直。
★高强度螺栓连接要求
（1）钢结构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，
现场处理的构件摩擦面应单独进行抗滑移系数试验；高强度螺栓连接处的摩擦面可根据设计抗滑
移系数的要求选择处理工艺，采用手工砂轮打磨时，打磨方向应与受力方向垂直。
（2）高强度大六角头螺栓连接副施拧可采用扭矩法或转角法，施工用的扭矩扳手使用前应进行校
正，其扭矩相对误差不得大于±5%。
（3）高强度螺栓安装时，穿入方向应一致，应能自由穿入螺栓孔，不得强行穿入；螺栓不能自由
穿入时可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔，且扩孔数量应征得设计单位同意。
（4）高强度螺栓连接副施拧分为初拧和终拧。大型节点在初拧和终拧间增加复拧。初拧扭矩值可
取终拧扭矩的50%，复拧扭矩应等于初拧扭矩。
初拧（复拧）后应对螺母涂刷颜色标记。
高强度螺栓的拧紧宜在24h内完成。
（5）高强度螺栓应按照一定顺序施拧，
宜由螺栓群中央顺序向外拧紧；
扭剪型高强度螺栓连接副应采用专业电动扳手施拧。
（6）终拧以拧断螺栓尾部梅花头为合格；高强度大六角头螺栓连接副终拧后，应用0.3kg重小锤
敲击螺母对高强度螺栓进行逐个检查，不得有漏拧。
（7）高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h后、24h之前完成检查。检查
方法采用扭矩法或转角法，与施工方法相同。检查数量为节点数的10%，但不应少于10个节点，
每个被抽查节点按螺栓数抽查10%，且不应少于2个。
（8）扭剪型高强度螺栓终拧后，除因构造原因无法使用专用扳手终拧掉梅花卡头者除外，未在终
拧中扭断梅花卡头的螺纹数不应大于该节点螺栓数的5%。对所有梅花卡头未拧掉的扭剪型高强度
螺栓连接副用扭矩法或转角法进行终拧并做标记。
检查数量为节点数的10%，但不应少于10个节点。
（9）高强度螺栓连接副终拧后，螺栓丝扣外露应为2～3扣，
其中允许有10%的螺栓丝扣外露1扣或4扣。
131第1篇 机电工程技术 建造师小超人

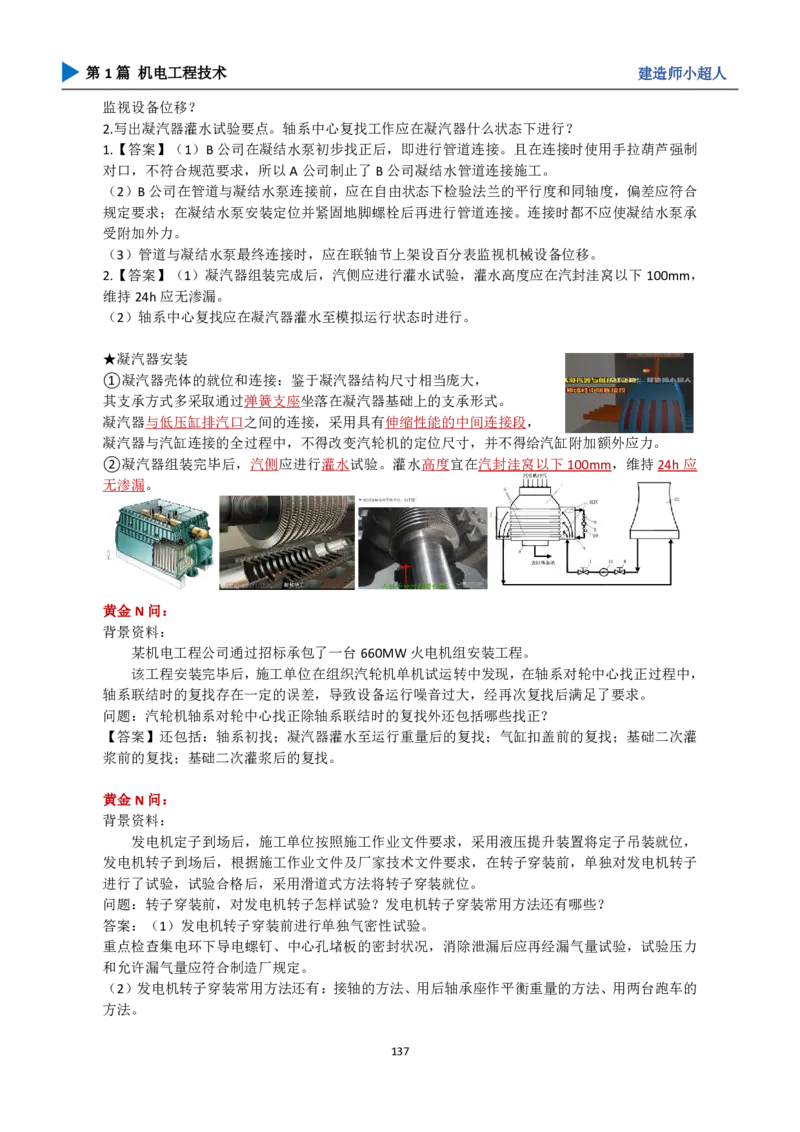

发电设备
锅炉 受热面、水冷壁
汽轮机 汽轮机
黄金N问：锅炉钢架安装时应如何找正？
【答案】用弹簧秤配合钢卷尺检查中心位置和大梁间的对角线差；用经纬仪检查立柱垂直度；用
水准仪检查大板梁水平度和挠度。
黄金N问：锅炉钢架安装时，板梁挠度应在哪些时间节点测量？
【答案】板梁承重前、锅炉水压前、
锅炉水压试验上水后及放水后、
锅炉整套启动前进行测量。
（口诀：放上后，启动前称鸭）
132第1篇 机电工程技术 建造师小超人

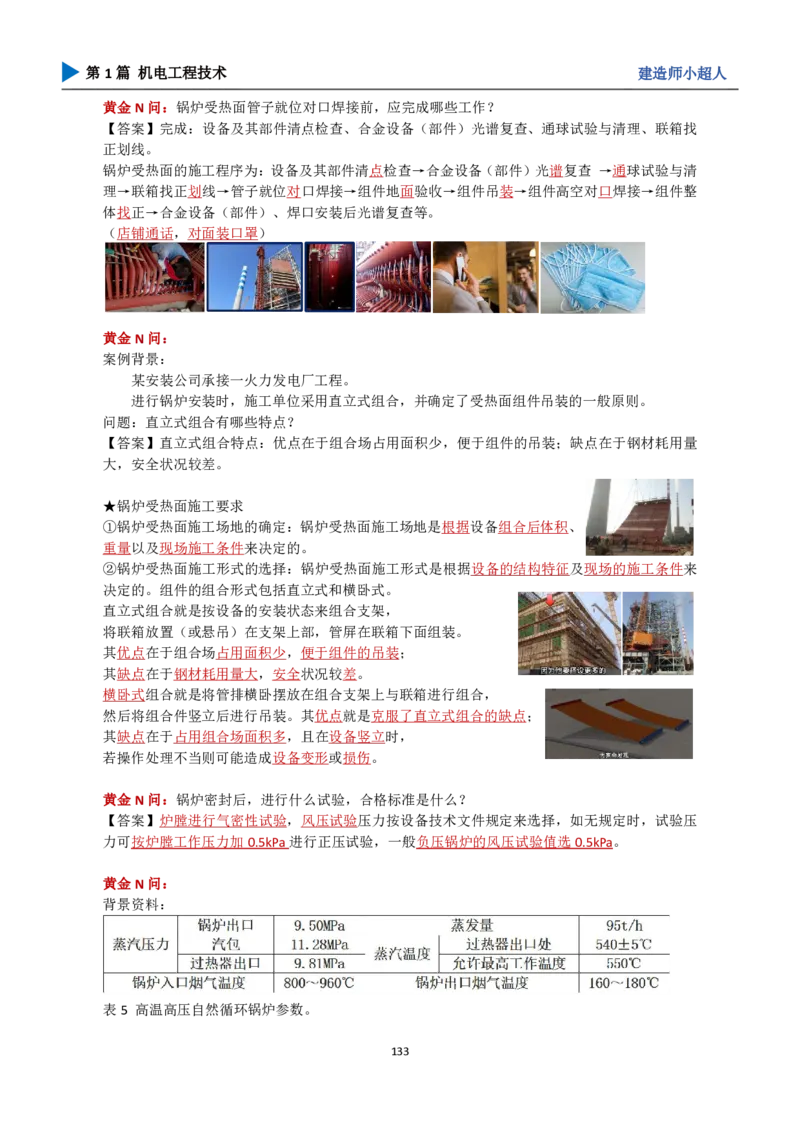

黄金N问：锅炉受热面管子就位对口焊接前，应完成哪些工作？
【答案】完成：设备及其部件清点检查、合金设备（部件）光谱复查、通球试验与清理、联箱找
正划线。
锅炉受热面的施工程序为：设备及其部件清点检查→合金设备（部件）光谱复查 →通球试验与清
理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整
体找正→合金设备（部件）、焊口安装后光谱复查等。
（店铺通话，对面装口罩）
黄金N问：
案例背景：
某安装公司承接一火力发电厂工程。
进行锅炉安装时，施工单位采用直立式组合，并确定了受热面组件吊装的一般原则。
问题：直立式组合有哪些特点？
【答案】直立式组合特点：优点在于组合场占用面积少，便于组件的吊装；缺点在于钢材耗用量
大，安全状况较差。
★锅炉受热面施工要求
①锅炉受热面施工场地的确定：锅炉受热面施工场地是根据设备组合后体积、
重量以及现场施工条件来决定的。
②锅炉受热面施工形式的选择：锅炉受热面施工形式是根据设备的结构特征及现场的施工条件来
决定的。组件的组合形式包括直立式和横卧式。
直立式组合就是按设备的安装状态来组合支架，
将联箱放置（或悬吊）在支架上部，管屏在联箱下面组装。
其优点在于组合场占用面积少，便于组件的吊装；
其缺点在于钢材耗用量大，安全状况较差。
横卧式组合就是将管排横卧摆放在组合支架上与联箱进行组合，
然后将组合件竖立后进行吊装。其优点就是克服了直立式组合的缺点；
其缺点在于占用组合场面积多，且在设备竖立时，
若操作处理不当则可能造成设备变形或损伤。
黄金N问：锅炉密封后，进行什么试验，合格标准是什么？
【答案】炉膛进行气密性试验，风压试验压力按设备技术文件规定来选择，如无规定时，试验压
力可按炉膛工作压力加0.5kPa进行正压试验，一般负压锅炉的风压试验值选0.5kPa。
黄金N问：
背景资料：
表5 高温高压自然循环锅炉参数。
133第1篇 机电工程技术 建造师小超人
问题：计算锅炉本体水压试验压力。锅炉水压试验时，对设置的压力表有哪些要求？
【答案】（1）汽包锅炉一次系统试验压力应为汽包设计压力的1.25倍。因此水压试验压力=11.28
×1.25=14.1MPa。
（2）水压试验时，锅炉上应安装不少于两块经过校验合格，精度不低于1.0级，表的满刻度值应
为被测最大压力的1.5～2倍。

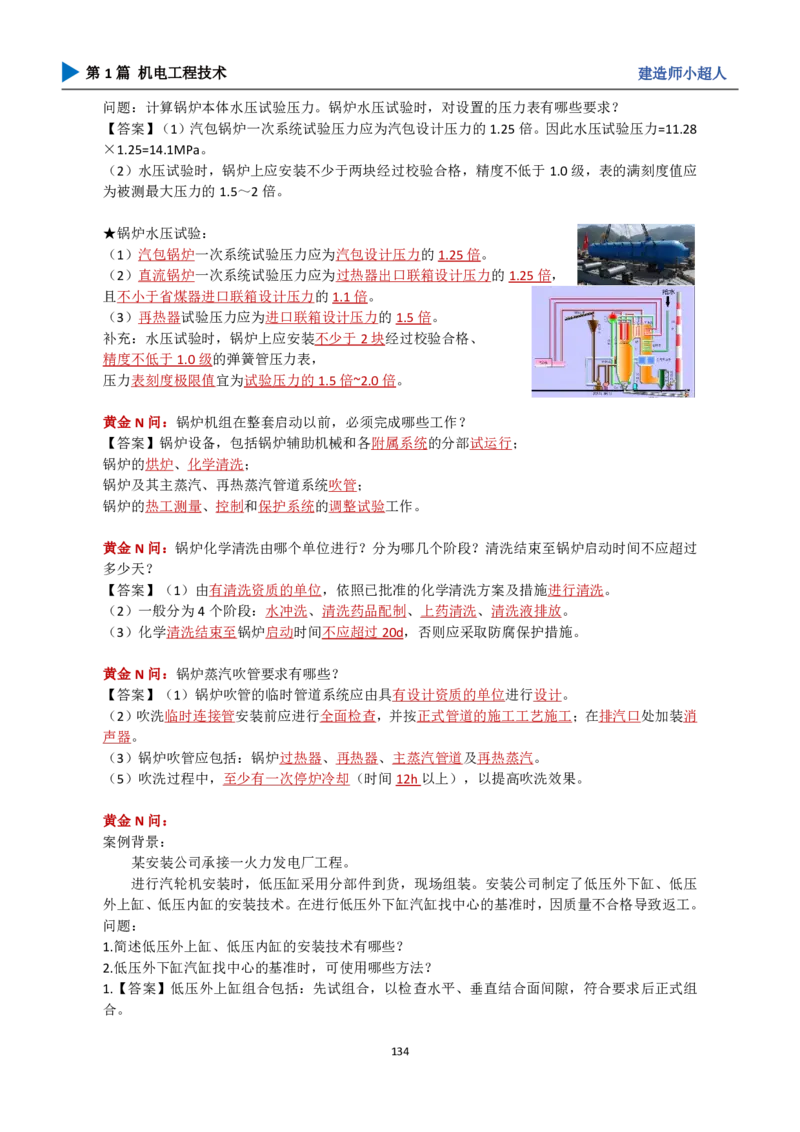

★锅炉水压试验：
（1）汽包锅炉一次系统试验压力应为汽包设计压力的1.25倍。
（2）直流锅炉一次系统试验压力应为过热器出口联箱设计压力的1.25倍，
且不小于省煤器进口联箱设计压力的1.1倍。
（3）再热器试验压力应为进口联箱设计压力的1.5倍。
补充：水压试验时，锅炉上应安装不少于2块经过校验合格、
精度不低于1.0级的弹簧管压力表，
压力表刻度极限值宜为试验压力的1.5倍~2.0倍。
黄金N问：锅炉机组在整套启动以前，必须完成哪些工作？
【答案】锅炉设备，包括锅炉辅助机械和各附属系统的分部试运行；
锅炉的烘炉、化学清洗；
锅炉及其主蒸汽、再热蒸汽管道系统吹管；
锅炉的热工测量、控制和保护系统的调整试验工作。
黄金N问：锅炉化学清洗由哪个单位进行？分为哪几个阶段？清洗结束至锅炉启动时间不应超过
多少天？
【答案】（1）由有清洗资质的单位，依照已批准的化学清洗方案及措施进行清洗。
（2）一般分为4个阶段：水冲洗、清洗药品配制、上药清洗、清洗液排放。
（3）化学清洗结束至锅炉启动时间不应超过20d，否则应采取防腐保护措施。
黄金N问：锅炉蒸汽吹管要求有哪些？
【答案】（1）锅炉吹管的临时管道系统应由具有设计资质的单位进行设计。
（2）吹洗临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工；在排汽口处加装消
声器。
（3）锅炉吹管应包括：锅炉过热器、再热器、主蒸汽管道及再热蒸汽。
（5）吹洗过程中，至少有一次停炉冷却（时间12h以上），以提高吹洗效果。
黄金N问：
案例背景：
某安装公司承接一火力发电厂工程。
进行汽轮机安装时，低压缸采用分部件到货，现场组装。安装公司制定了低压外下缸、低压
外上缸、低压内缸的安装技术。在进行低压外下缸汽缸找中心的基准时，因质量不合格导致返工。
问题：
1.简述低压外上缸、低压内缸的安装技术有哪些？
2.低压外下缸汽缸找中心的基准时，可使用哪些方法？
1.【答案】低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组
合。
134第1篇 机电工程技术 建造师小超人
低压内缸组合包括：当低压内缸就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再
进行通流间隙调整。
2.【答案】激光、拉钢丝、假轴、转子等。

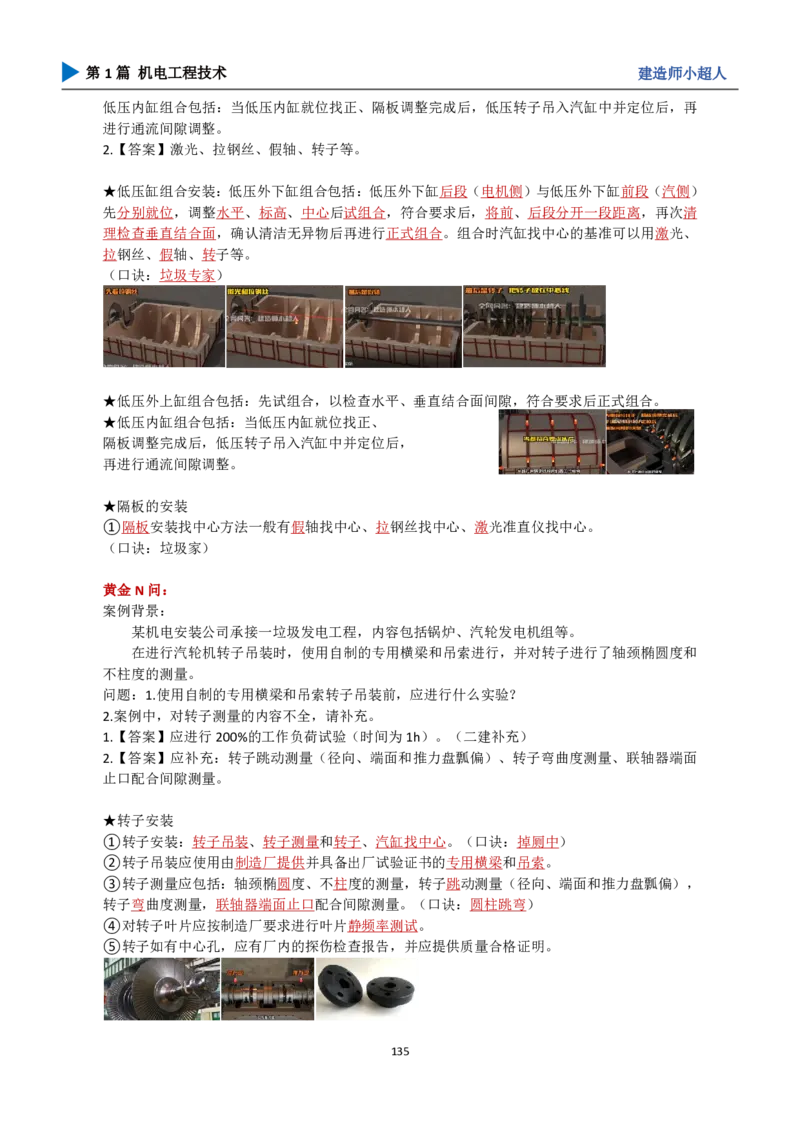

★低压缸组合安装：低压外下缸组合包括：低压外下缸后段（电机侧）与低压外下缸前段（汽侧）
先分别就位，调整水平、标高、中心后试组合，符合要求后，将前、后段分开一段距离，再次清
理检查垂直结合面，确认清洁无异物后再进行正式组合。组合时汽缸找中心的基准可以用激光、
拉钢丝、假轴、转子等。
（口诀：垃圾专家）
★低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。
★低压内缸组合包括：当低压内缸就位找正、
隔板调整完成后，低压转子吊入汽缸中并定位后，
再进行通流间隙调整。
★隔板的安装
①隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准直仪找中心。
（口诀：垃圾家）
黄金N问：
案例背景：
某机电安装公司承接一垃圾发电工程，内容包括锅炉、汽轮发电机组等。
在进行汽轮机转子吊装时，使用自制的专用横梁和吊索进行，并对转子进行了轴颈椭圆度和
不柱度的测量。
问题：1.使用自制的专用横梁和吊索转子吊装前，应进行什么实验？
2.案例中，对转子测量的内容不全，请补充。
1.【答案】应进行200%的工作负荷试验（时间为1h）。（二建补充）
2.【答案】应补充：转子跳动测量（径向、端面和推力盘瓢偏）、转子弯曲度测量、联轴器端面
止口配合间隙测量。
★转子安装
①转子安装：转子吊装、转子测量和转子、汽缸找中心。（口诀：掉厕中）
②转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
③转子测量应包括：轴颈椭圆度、不柱度的测量，转子跳动测量（径向、端面和推力盘瓢偏），
转子弯曲度测量，联轴器端面止口配合间隙测量。（口诀：圆柱跳弯）
④对转子叶片应按制造厂要求进行叶片静频率测试。
⑤转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。
135第1篇 机电工程技术 建造师小超人
黄金N问：
背景资料：
A单位承担某厂节能改造项目中余热发电的汽轮机一发电机组的安装工程。汽轮机散件到货。
钳工班对转子进行测量并满足要求后，将清洗干净的各部件装配到下缸体上，检测了转子与
下缸体定子的各间隙值及转子的弯曲度等。将缸体上盖一次完成扣盖，并按技术人员交底单中的
终紧力矩，一次性完成上、下缸体的紧固工序。项目部专检人员在巡察过程中，紧急制止了该工
序的作业。
问题：写出上下缸体连接的正确安装工序。
【答案】上、下汽缸闭合
①连续进行，不得中断：上、下汽缸闭合也称汽轮机扣大盖。汽轮机扣大盖时扣盖区域应封闭管
理，扣盖工作从向下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓为止，全程工作应连
续进行，不得中断。
②进行试扣：汽轮机正式扣盖之前，
应将内部零部件全部装齐后进行试扣，
以便对汽缸内零部件的配合情况全面检查。试扣前应用压缩空气吹扫汽缸内各部件及其空隙，确
保汽缸内部清洁无杂物、结合面光洁，并保证各孔洞通道部分畅通，需堵塞隔绝部分应堵死。
汽轮机安装中，低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用50%～60%的规定力矩对
汽缸螺栓左右对称进行预紧，然后再用100%的规定力矩进行紧固。
对于汽轮机高压缸螺栓采用热紧时，
热紧螺栓应按冷紧时相同的顺序进行，
加热后热紧工作一次完成，
如一次性达不到规定值应待螺栓完全冷却后，再重新加热。
黄金N问：
案例背景：
A公司总承包2×660MW火力发电厂1#机组的安装工程，工程包括：锅炉、汽轮发电机、水
处理、脱硫系统等。A公司将水泵、管道安装分包给B公司施工。
B公司在凝结水泵初步找正后，即进行管道连接，因出口管道与设备不同心，无法正常对口，
便用手拉葫芦强制调整管道，被A公司制止。B公司整改后，并在联轴节上架设仪表监视设备位
移，保证管道与水泵的安装质量。
锅炉补给水管道设计为埋地敷设，施工完毕自检合格后，以书面形式通知监理申请隐蔽工程
验收。第二天进行土方回填时，被监理工程师制止。在未采取任何技术措施的情况下，公司对凝

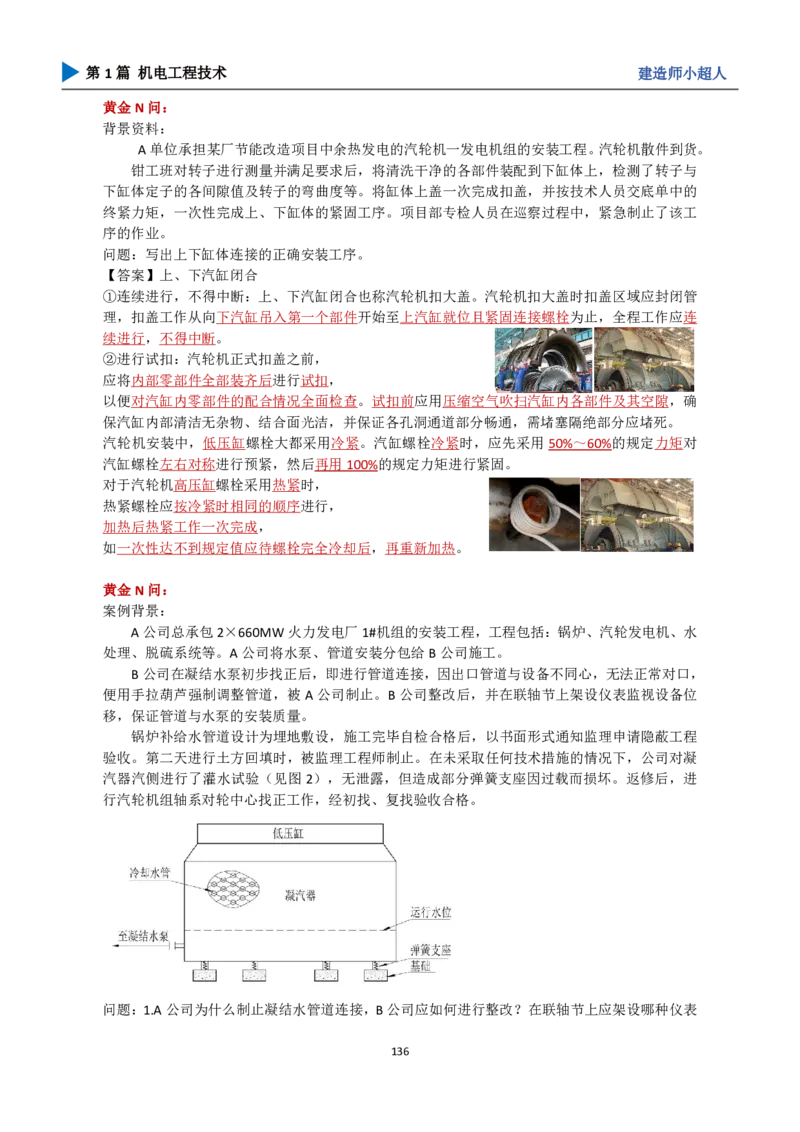

汽器汽侧进行了灌水试验（见图2），无泄露，但造成部分弹簧支座因过载而损坏。返修后，进
行汽轮机组轴系对轮中心找正工作，经初找、复找验收合格。
问题：1.A公司为什么制止凝结水管道连接，B公司应如何进行整改？在联轴节上应架设哪种仪表
136第1篇 机电工程技术 建造师小超人
监视设备位移？
2.写出凝汽器灌水试验要点。轴系中心复找工作应在凝汽器什么状态下进行？
1.【答案】（1）B公司在凝结水泵初步找正后，即进行管道连接。且在连接时使用手拉葫芦强制
对口，不符合规范要求，所以A公司制止了B公司凝结水管道连接施工。
（2）B公司在管道与凝结水泵连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合
规定要求；在凝结水泵安装定位并紧固地脚螺栓后再进行管道连接。连接时都不应使凝结水泵承
受附加外力。
（3）管道与凝结水泵最终连接时，应在联轴节上架设百分表监视机械设备位移。
2.【答案】（1）凝汽器组装完成后，汽侧应进行灌水试验，灌水高度应在汽封洼窝以下100mm，
维持24h应无渗漏。
（2）轴系中心复找应在凝汽器灌水至模拟运行状态时进行。
★凝汽器安装
①凝汽器壳体的就位和连接：鉴于凝汽器结构尺寸相当庞大，
其支承方式多采取通过弹簧支座坐落在凝汽器基础上的支承形式。
凝汽器与低压缸排汽口之间的连接，采用具有伸缩性能的中间连接段，
凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并不得给汽缸附加额外应力。
②凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应
无渗漏。
黄金N问：
背景资料：
某机电工程公司通过招标承包了一台660MW火电机组安装工程。
该工程安装完毕后，施工单位在组织汽轮机单机试运转中发现，在轴系对轮中心找正过程中，
轴系联结时的复找存在一定的误差，导致设备运行噪音过大，经再次复找后满足了要求。
问题：汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正？
【答案】还包括：轴系初找；凝汽器灌水至运行重量后的复找；气缸扣盖前的复找；基础二次灌
浆前的复找；基础二次灌浆后的复找。
黄金N问：
背景资料：
发电机定子到场后，施工单位按照施工作业文件要求，采用液压提升装置将定子吊装就位，
发电机转子到场后，根据施工作业文件及厂家技术文件要求，在转子穿装前，单独对发电机转子
进行了试验，试验合格后，采用滑道式方法将转子穿装就位。
问题：转子穿装前，对发电机转子怎样试验？发电机转子穿装常用方法还有哪些？
答案：（1）发电机转子穿装前进行单独气密性试验。
重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力
和允许漏气量应符合制造厂规定。
（2）发电机转子穿装常用方法还有：接轴的方法、用后轴承座作平衡重量的方法、用两台跑车的
方法。
137第1篇 机电工程技术 建造师小超人
★轴系对轮中心的找正
①轴系对轮中心找正主要是对高中对轮中心、中低对轮中心、低低对轮中心和低发对轮中心的找
正。
②在轴系对轮中心找正时，首先要以低压转子为基准；
其次，对轮找中心通常都以全实缸、
凝汽器灌水至模拟运行状态进行调整；再次，
各对轮找中心时的端面张口和圆周高低差要有预留值；最后，一般在各不同阶段要进行多次对轮
中心的复查和找正。
例如：某工程600MW机组轴系中心找正内容及其各对轮找中心时的端面张口和圆周高低差预留
值分别为：轴系中心找正要进行多次，即：轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣
盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找；轴系联结时的复找。除第一次初
找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。
（口诀：储罐扣盖前，二灌前后连）

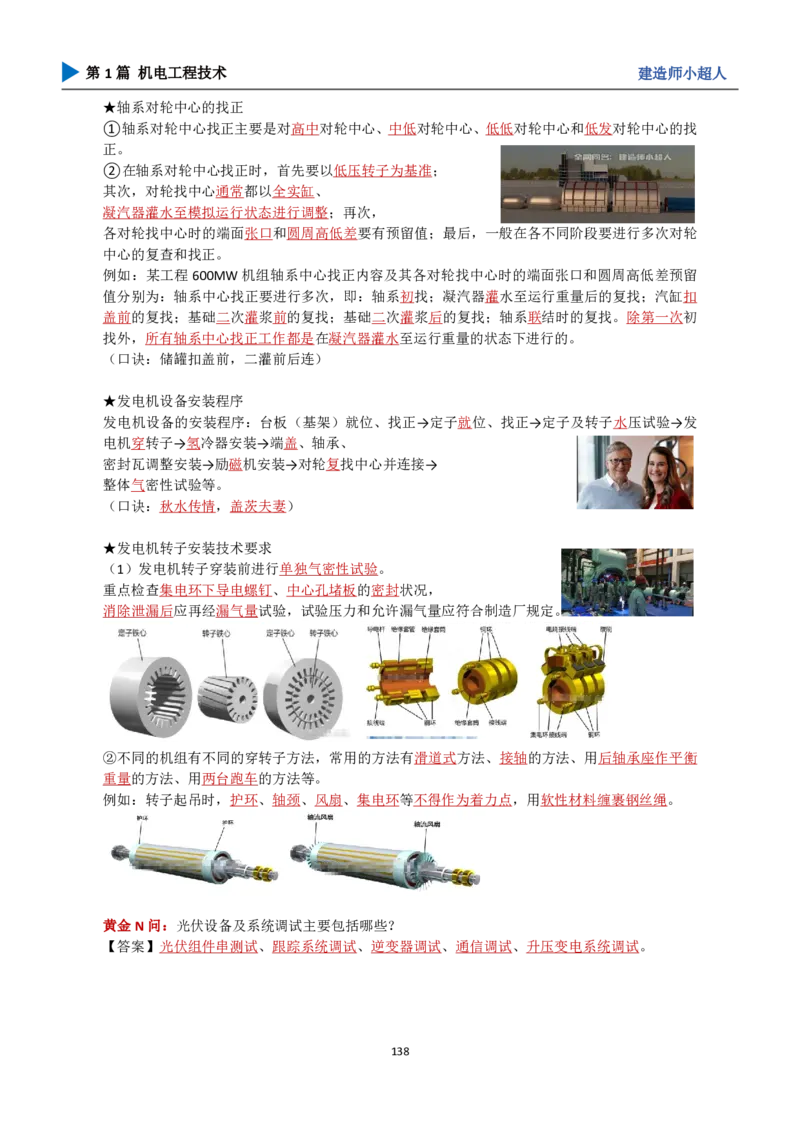

★发电机设备安装程序
发电机设备的安装程序：台板（基架）就位、找正→定子就位、找正→定子及转子水压试验→发
电机穿转子→氢冷器安装→端盖、轴承、
密封瓦调整安装→励磁机安装→对轮复找中心并连接→
整体气密性试验等。
（口诀：秋水传情，盖茨夫妻）
★发电机转子安装技术要求
（1）发电机转子穿装前进行单独气密性试验。
重点检查集电环下导电螺钉、中心孔堵板的密封状况，
消除泄漏后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。
②不同的机组有不同的穿转子方法，常用的方法有滑道式方法、接轴的方法、用后轴承座作平衡
重量的方法、用两台跑车的方法等。
例如：转子起吊时，护环、轴颈、风扇、集电环等不得作为着力点，用软性材料缠裹钢丝绳。
黄金N问：光伏设备及系统调试主要包括哪些？
【答案】光伏组件串测试、跟踪系统调试、逆变器调试、通信调试、升压变电系统调试。
138第1篇 机电工程技术 建造师小超人
冶炼设备
黄金N问：说出图中2、4、5、8、11的名称。
【答案】2炉壳；4炉喉钢砖；5炉顶封盖
8镶砖冷却壁；11光面冷却壁。
黄金N问：高炉炉体框架由哪三部分组成？
【答案】由炉体下部框架、炉体上部框架和炉顶刚架三部分组成。
黄金N问：高炉炉壳的安装可采用哪些安装工艺？
【答案】正装法、倒装法、上部倒装和下部正装法、线外拼装整体滑移法。
黄金N问：高炉炉体冷却壁设备通球试验有哪些要求？
【答案】炉体冷却壁设备安装前，须进行通球试验。
球的材质一般为木球或尼绒球，球径为水管内径的76%±0.2mm，
用水为动力，球从一头进另一头出，不能有堵塞现象。
黄金N问：高炉炉体冷却壁设备压力试验如何进行？
【答案】试验压力应为工作压力的1.5倍，应稳压10min，再将压力降至工作压力，应停压30min，
以压力不降、无渗漏为合格。
黄金N问：高炉无料钟炉顶设备中，1、8、9、10、11代表什么？
【答案】1布料溜槽；8称量装置；9称量料罐；
10上密封阀；11受料斗
139第1篇 机电工程技术 建造师小超人

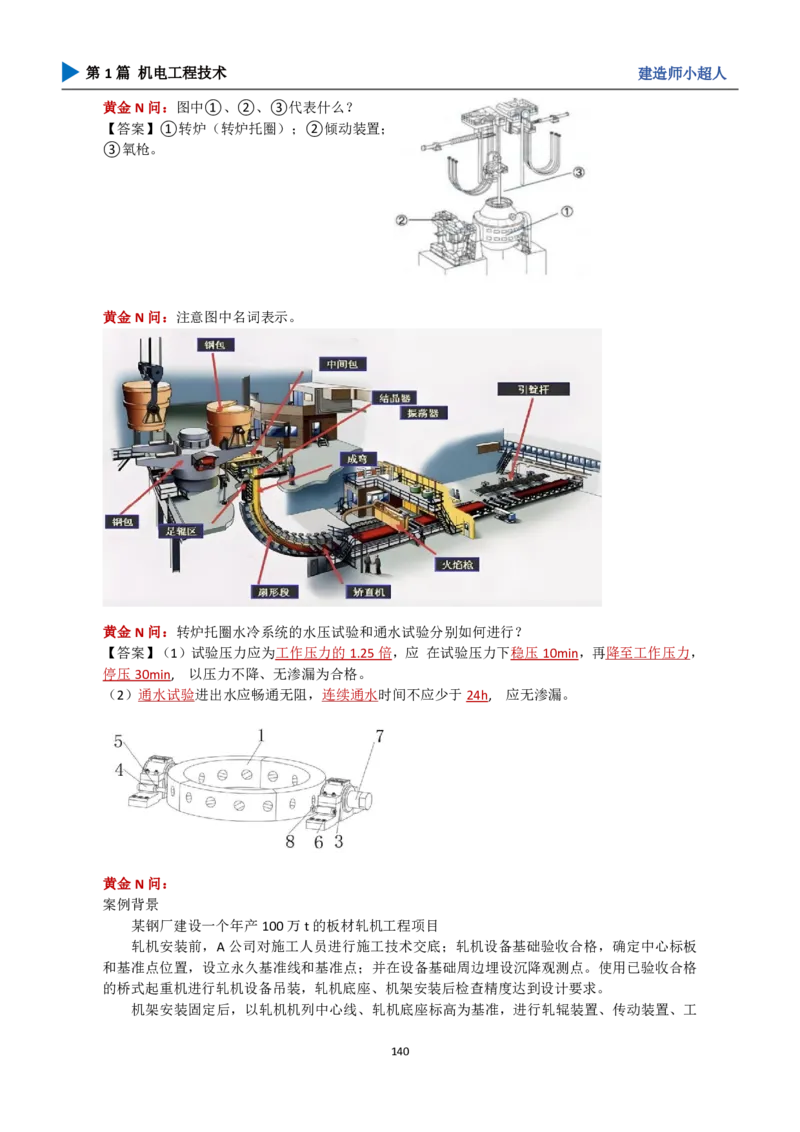

黄金N问：图中①、②、③代表什么？
【答案】①转炉（转炉托圈）；②倾动装置；
③氧枪。
黄金N问：注意图中名词表示。
黄金N问：转炉托圈水冷系统的水压试验和通水试验分别如何进行？
【答案】（1）试验压力应为工作压力的1.25倍，应 在试验压力下稳压10min，再降至工作压力，
停压30min, 以压力不降、无渗漏为合格。
（2）通水试验进出水应畅通无阻，连续通水时间不应少于24h, 应无渗漏。
黄金N问：
案例背景
某钢厂建设一个年产100万t的板材轧机工程项目
轧机安装前，A公司对施工人员进行施工技术交底；轧机设备基础验收合格，确定中心标板
和基准点位置，设立永久基准线和基准点；并在设备基础周边埋设沉降观测点。使用已验收合格
的桥式起重机进行轧机设备吊装，轧机底座、机架安装后检查精度达到设计要求。
机架安装固定后，以轧机机列中心线、轧机底座标高为基准，进行轧辊装置、传动装置、工
140第1篇 机电工程技术 建造师小超人

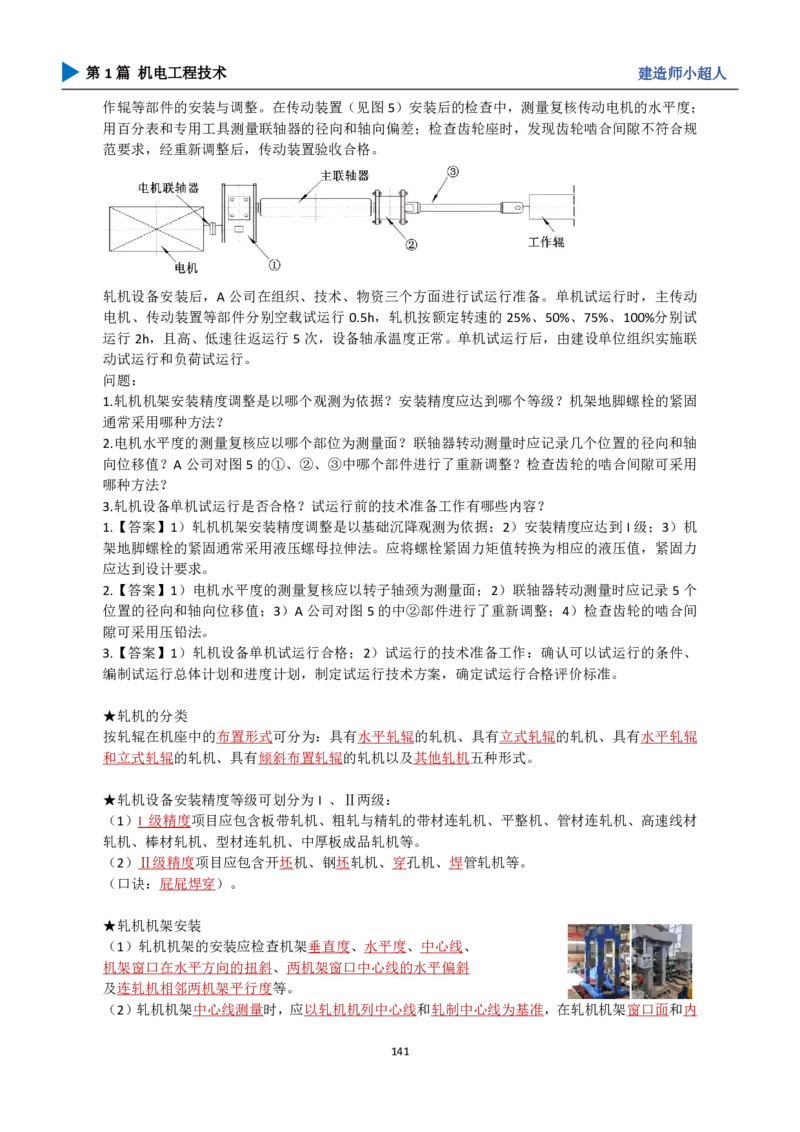

作辊等部件的安装与调整。在传动装置（见图5）安装后的检查中，测量复核传动电机的水平度；
用百分表和专用工具测量联轴器的径向和轴向偏差；检查齿轮座时，发现齿轮啮合间隙不符合规
范要求，经重新调整后，传动装置验收合格。
轧机设备安装后，A公司在组织、技术、物资三个方面进行试运行准备。单机试运行时，主传动
电机、传动装置等部件分别空载试运行0.5h，轧机按额定转速的25%、50%、75%、100%分别试
运行2h，且高、低速往返运行5次，设备轴承温度正常。单机试运行后，由建设单位组织实施联
动试运行和负荷试运行。
问题：
1.轧机机架安装精度调整是以哪个观测为依据？安装精度应达到哪个等级？机架地脚螺栓的紧固
通常采用哪种方法？
2.电机水平度的测量复核应以哪个部位为测量面？联轴器转动测量时应记录几个位置的径向和轴
向位移值？A公司对图5的①、②、③中哪个部件进行了重新调整？检查齿轮的啮合间隙可采用
哪种方法？
3.轧机设备单机试运行是否合格？试运行前的技术准备工作有哪些内容？
1.【答案】1）轧机机架安装精度调整是以基础沉降观测为依据；2）安装精度应达到I级；3）机
架地脚螺栓的紧固通常采用液压螺母拉伸法。应将螺栓紧固力矩值转换为相应的液压值，紧固力
应达到设计要求。
2.【答案】1）电机水平度的测量复核应以转子轴颈为测量面；2）联轴器转动测量时应记录5个
位置的径向和轴向位移值；3）A公司对图5的中②部件进行了重新调整；4）检查齿轮的啮合间
隙可采用压铅法。
3.【答案】1）轧机设备单机试运行合格；2）试运行的技术准备工作：确认可以试运行的条件、
编制试运行总体计划和进度计划，制定试运行技术方案，确定试运行合格评价标准。
★轧机的分类
按轧辊在机座中的布置形式可分为：具有水平轧辊的轧机、具有立式轧辊的轧机、具有水平轧辊
和立式轧辊的轧机、具有倾斜布置轧辊的轧机以及其他轧机五种形式。
★轧机设备安装精度等级可划分为I 、Ⅱ两级：
（1）I 级精度项目应包含板带轧机、粗轧与精轧的带材连轧机、平整机、管材连轧机、高速线材
轧机、棒材轧机、型材连轧机、中厚板成品轧机等。
（2）Ⅱ级精度项目应包含开坯机、钢坯轧机、穿孔机、焊管轧机等。
（口诀：屁屁焊穿）。
★轧机机架安装
（1）轧机机架的安装应检查机架垂直度、水平度、中心线、
机架窗口在水平方向的扭斜、两机架窗口中心线的水平偏斜
及连轧机相邻两机架平行度等。
（2）轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面和内
141第1篇 机电工程技术 建造师小超人
侧面测量。
（3）机架垂直度应在传动侧和操作侧两个机架窗口出口方向的衬板面、机架内侧面或外侧面上测
量；
机架水平度应在机架窗口底面测量；
机架窗口中心线水平偏斜和水平方向扭斜测量时，应在传动侧和操作侧两个机架窗口出口侧衬板
面上测量。
（4）轧机地脚螺栓的紧固通常采用液压螺母拉伸法，应将螺栓紧固力矩值转换为相应的液压值，
紧固力应达到设计要求。
（5）轧机机架的精调就是以基础沉降观测为依据，如果基础沉降均匀，各部安装精度检查均在标
准内，则不需再进行精调，直接进行二次灌浆；如果基础沉降不均匀， 产生较大的偏沉，安装精
度在重要项目上达不到技术要求，待沉降基本稳定后要进行精调。
★传动装置安装
（1）传动装置的最终调整应在轧机基础沉降趋于稳定、轧机机架安装验收后进行。
（2）传动装置中心线的调整应以轧制中心线和轧机机列中心线为基准，其标高调整应以轧机底座
的实际标高为基准。
（3）整体安装的传动电机水平度以转子轴颈为测量面，分体安装的传动电机以转子两轴承座剖分
面为水平度测量面，装配后仍在转子轴颈处进行复核。
★试运行
（1）轧机低速压下装置、高速压下装置往返运转均不应少于5次，高低极限位置准确。
（2）主传动电动机空载试运行不应少于0.5h；电动机带动减速机试运行不应少于0.5h；电动机带
动减速机、齿轮机座试运行不应少于0.5h；电动机带动减速机、齿轮机座和轧机试运行，按额定
转速的25%、50%、75%、100%分别试运行不应少于2h。
（3）换辊装置及其他设备往返运行均不应少于5次，停止位置应符合设计文件的规定。
（4）试运行设备轴承温度应正常，滚动轴承温升不超过40℃，且最高温度不得超过80℃；滑动
轴承温升不得超过35℃，且最高温度不得超过70℃。
黄金N问：冷箱内铝镁合金管道脱脂剂宜选用哪些？
【答案】脱脂剂宜选用四氯乙烯或三氯乙烯等溶剂，
严禁使用四氯化碳溶剂。
★管道试压要求
（1）冷箱内管道应做强度试验，试验压力应为工作压力的1.15倍，稳压10min，压力不降为合格。
（2）冷箱内管道应在强度试验合格后做严密性试验，并应将强度试验后的压力降至工作压力，稳
压30min，用发泡剂检验，不泄漏为合格。
黄金N问：冷箱内铝镁合金管道清洗脱脂检验方法有哪些？
【答案】①滤纸擦拭法；②紫光灯照射检查法；③樟脑检查法；④溶剂分析法。
黄金N问：冷箱内管道强度试验、严密性试验如何进行？
【答案】（1）冷箱内管道应做强度试验，试验压力应为工作压力的1.15倍，稳压10min，压力不
降为合格。
（2）冷箱内管道应在强度试验合格后做严密性试验，并应将强度试验后的压力降至工作压力，稳
142第1篇 机电工程技术 建造师小超人
压30min，用发泡剂检验，不泄漏为合格。

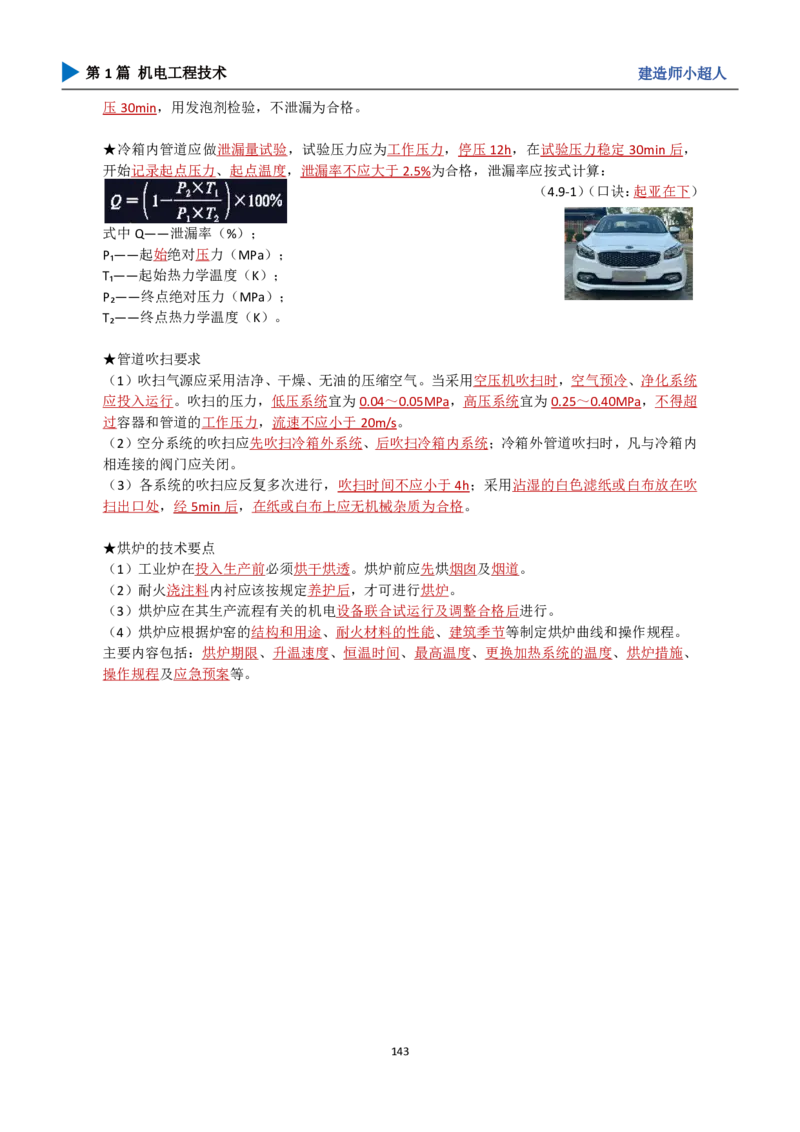

★冷箱内管道应做泄漏量试验，试验压力应为工作压力，停压12h，在试验压力稳定30min后，
开始记录起点压力、起点温度，泄漏率不应大于2.5%为合格，泄漏率应按式计算：
（4.9-1）（口诀：起亚在下）
式中Q——泄漏率（%）；
P₁——起始绝对压力（MPa）；
T₁——起始热力学温度（K）；
P₂——终点绝对压力（MPa）；
T₂——终点热力学温度（K）。
★管道吹扫要求
（1）吹扫气源应采用洁净、干燥、无油的压缩空气。当采用空压机吹扫时，空气预冷、净化系统
应投入运行。吹扫的压力，低压系统宜为0.04～0.05MPa，高压系统宜为0.25～0.40MPa，不得超
过容器和管道的工作压力，流速不应小于20m/s。
（2）空分系统的吹扫应先吹扫冷箱外系统、后吹扫冷箱内系统；冷箱外管道吹扫时，凡与冷箱内
相连接的阀门应关闭。
（3）各系统的吹扫应反复多次进行，吹扫时间不应小于4h；采用沾湿的白色滤纸或白布放在吹
扫出口处，经5min后，在纸或白布上应无机械杂质为合格。
★烘炉的技术要点
（1）工业炉在投入生产前必须烘干烘透。烘炉前应先烘烟囱及烟道。
（2）耐火浇注料内衬应该按规定养护后，才可进行烘炉。
（3）烘炉应在其生产流程有关的机电设备联合试运行及调整合格后进行。
（4）烘炉应根据炉窑的结构和用途、耐火材料的性能、建筑季节等制定烘炉曲线和操作规程。
主要内容包括：烘炉期限、升温速度、恒温时间、最高温度、更换加热系统的温度、烘炉措施、
操作规程及应急预案等。
143第1篇 机电工程技术 建造师小超人
答题技巧
一、单选
1.先做会做的题；
2.不会的题排除错误选项后；再挑出一个选项。
3.特殊题型。
比如“不大于”或“不小于”的题型，下面举个例子。
单项选择题：
下列关于地脚螺栓和垫铁，说法错误的是（ ）。
A.直埋地脚螺栓的螺母和垫圈配套，螺纹和螺母保护完好
B.基础混凝土或钢筋混凝土有裂缝的部位不得使用胀锚地脚螺栓
C.安装胀锚地脚螺栓的基础混凝土强度不得大于10MPa
D.每组垫铁的块数不宜超过5块
答案：C
解析：安装胀锚地脚螺栓的基础混凝土强度不得小于10MPa。
题型分析：选项C，安装胀锚地脚螺栓的基础混凝土强度不得大于10MPa，是什么情形？那么换
个表达方式，我们可以理解成基础混凝土强度越小越好，那么直接换成豆腐渣行不行？答案肯定
是不行的，所以换种方式思考，这道题完全能够选对。
二、多选
1.先挑会的题做；
2.不会的选项一定不要多选；
3.有一个保二争三的态度即可。
分析：三科中，最难的就属实务。我们单选和多选总共40分，20个单选做对16个拿到16分，
10个多选题，能保证选错的题在2个以内，也能拿11分左右，选择总共拿27分左右。
离及格线还远吗？现在：二建差45分。
三、案例
温馨提示：
1.一定要答在规定区域。
2.密封线边上不要答题，留出一定距离。
3.回答问题的时候一定要写“答：”。
144第1篇 机电工程技术 建造师小超人
1.挑错题
分析：（1）充分审题，问题中有几小问，
怎么问怎么答。
问题：图中有哪些错误之处？ 请改正。
注意：把确定错误指出挑出来
不要多写！！！
（2）如果案例中让分析一段话是否正确，
那么逐句分析，逐句改正。
答：错误之处有：
（1）...
（2）...
改正：
（1）...
（2）...
2.答案写的并不是越多越好
阅卷老师阅一道题是有时间限的，如果在几十秒内都找不到你的关键词，那么案例就得不到分。
这就是很多小伙伴感觉自己答得不错，都写满了，但是没通关。
还是老样子，在答题的时候
答：
①...
②...
③...
④...
⑤...
4.有些案例题，可以多写，有些不行，要会区分。
可以多写的，举例：
施工组织设计包括哪些内容？
工程概况、施工部署、施工进度计划、施工准备、劳动力配置计划、物资配置计划、主要施工方
案、施工现场平面布置、各项施工管理计划。
写上质量保证措施，环境保护措施等不扣分。
有时候不可以多写的，举例：
（1）实务技术部分，丁是丁卯是卯。
（2）人员审批，
危大工程的专项方案由谁审批？
如果不知道答案，就不能写建设单位、设计单位、施工单位、监理单位等，一股脑都写上去。
这类题型，会就能得分，不会就不得分。
5.管理部分好答
有些管理题，从人、材、机、法、环去考虑，都能得一定分数。
比如从哪些方面保证工程质量？
比如开工前应具备哪些条件？
等等。
所以学习管理，一是常考点，二是需要死记硬背的点。
但凡能总结下来的，理解去记忆。
6.进度（管理、实务分值都很高）
145第1篇 机电工程技术 建造师小超人

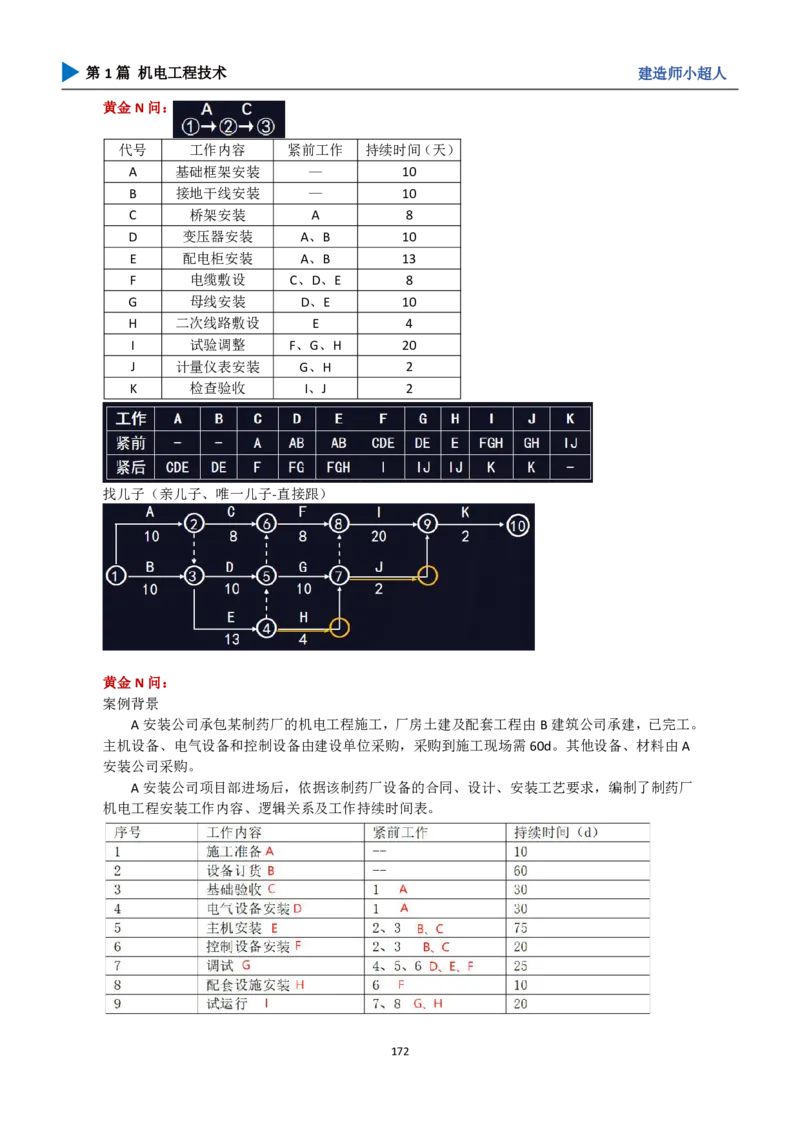

一建：横道图会看，会画，会计算工期，会看出施工顺序，会人力计算
网络图：会计算总工期，工作的总时差，结合索赔会做题，会压缩工期，会画网络图，会赢得值
法。
某施工单位原计划进度如下：
开工14天下班检查时，发现A工作刚刚完成，现要求赶工，可压缩工期如下表：
工作 A B C D E
可压缩天数 1 1 1 3 2
压缩费用（万元/天） 0.5 0.3 0.4 0.8 1.5
146第1篇 机电工程技术 建造师小超人

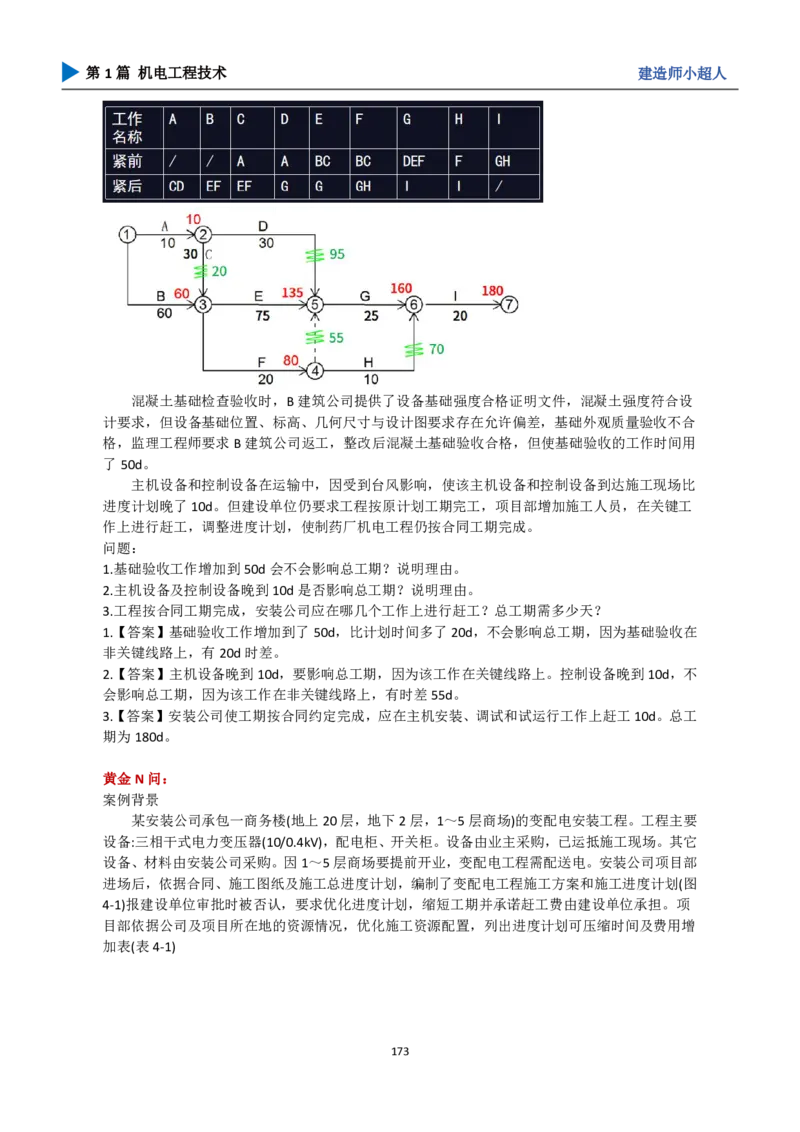

案例背景：
某制氧站经过招投标，由具有安装资质的公司承担全部机电安装工程和主要机械设备的采购。
安装公司进场后，按合同工期，工作内容，设备交货时间，逻辑关系及工作持续时间（见表1）
编制了施工进度计划。
工作名称 A B C D E F G H I
紧前 / / A A BC BC DEF F GH
紧后 CD EF EF G G GH I I /
7.记不清的题（不会的题）型要会编
①关键词1
②关键词2
③关键词1+关键词2。写的要多
④关键词1+关键词2。写的要多
⑤关键词1+关键词2。写的要多
⑥按照设计和相关法律法规的规定
⑦其他要求
147第1篇 机电工程技术 建造师小超人
法规及标准
计量规定
黄金N问：
案例背景：
安装公司中标某化工建设项目压缩厂房安装工程，主要包括厂房内设备、工艺管道安装（到
厂房外第一个法兰口）。
安装公司进场后，编制了工程《施工组织设计》及各项施工方案。《压缩机组安装方案》对
安装所用计量器具进行策划，计划配备百分表、螺纹规、千分表、钢卷尺、钢板尺、深度尺。监
理工程师审核后，认为方案中计量器具的种类不能满足安装测量需要，要求补充。
问题：压缩机组安装方案中还需补充哪几种计量器具？
【答案】水平仪、水准仪、经纬仪、钢直尺、塞尺，卡尺，兆欧表、接地电阻测量仪等计量器具。
黄金N问：计量器具有哪些特点？
【答案】准确性、统一性、溯源性、法制性四个特点。
黄金N问：选用计量器具的重要依据有哪些？
【答案】衡量计量器具质量和水平的主要指标是它的准确度等级、灵敏度、鉴别率（分辨率）、
稳定度、超然性以及动态特性等，这也是合理选用计量器具的重要依据。
建设用电
黄金N问：工程建设用电申请内容主要包括哪些？
【答案】用电申请书的审核、供电条件勘查、供电方案确定及批复、有关费用收取、受电工程设
计的审核、施工中间检查、竣工检验、供用电合同（协议）签约、装表接电等项业务。
（干扰项：临时用电施工组织设计，安全用电技术措施、电气防火措施）
黄金N问：建设工程申请用电时，应向供电企业提供哪些资料？
【答案】用电地点、电力用途、用电性质、用电设备清单、
用电负荷、保安电力、用电规划等。
（口诀：徒弟河岸只画蛇）
黄金N问：
案例背景：
某安装公司承接一工业机电安装工程，工程地处偏远，短期内电网无法引入现场，安装公司
决定自备电源施工。
问题：安装公司自备电源应履行怎样的手续？
【答案】总承包单位要告知供电部门并征得同意，同时要妥善采取安全技术措施，防止自备电源
误入市政电网。
黄金N问：供用电协议（合同）应当具备哪些内容？
【答案】（1）供电方式、供电质量和供电时间。
（2）用电容量和用电地址、用电性质。
148第1篇 机电工程技术 建造师小超人
（3）计量方式和电价、电费结算方式。
（4）供用电设施维护责任的划分；协议（合同）的有效期限。
（5）违约责任，以及双方共同认为应当约定的其他条款。
黄金N问：临时用电施工组织设计主要内容应包括哪些？
【答案】工程概况、编制依据、用电施工管理组织机构、配电装置安装、防雷接地安装、线路敷
设等施工内容的技术要求，安全用电及防火措施。
黄金N问：临时用电工程定期检查频率是多少？基层公司检查时，复测哪个指标？
【答案】（1）施工现场每月一次，基层公司每季度一次。
（2）基层公司检查时，应复测接地电阻值，对不安全因素，必须及时处理，并应履行复查验收手
续。
黄金N问：
案例背景：
问题：指出图中存在的问题，并写出正确的做法。
【答案】（1）错误1：110kV的杆塔4.5米处取土，取土坡度60°均不正确；
正确做法：110kV-220kV的杆塔，周围5m内不能取土，取土坡度不能超过45°。
（2）错误2:110kV架空线路两侧延伸8m处下方有宿舍区不正确；
正确做法：35-110kV的架空线路，水平延伸应为10m。
（3）错误3：厕所污水直接排放至河流不符合要求；
正确做法：厕所污水应经过处理后方可以排除。
★不同电压等级架空电力线路保护区
架空电力线路保护区是指导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域，不
同电压等级架空电力线路保护距离见表。

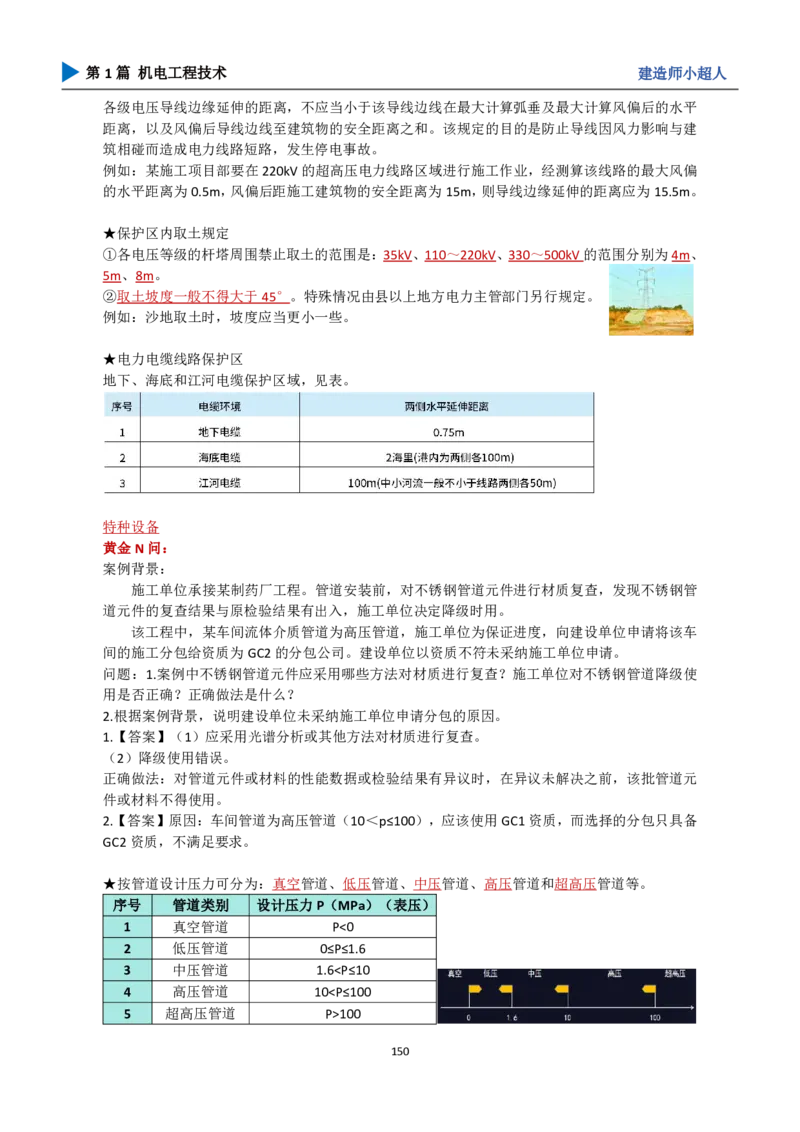

149第1篇 机电工程技术 建造师小超人
各级电压导线边缘延伸的距离，不应当小于该导线边线在最大计算弧垂及最大计算风偏后的水平
距离，以及风偏后导线边线至建筑物的安全距离之和。该规定的目的是防止导线因风力影响与建
筑相碰而造成电力线路短路，发生停电事故。
例如：某施工项目部要在220kV的超高压电力线路区域进行施工作业，经测算该线路的最大风偏
的水平距离为0.5m，风偏后距施工建筑物的安全距离为15m，则导线边缘延伸的距离应为15.5m。
★保护区内取土规定
①各电压等级的杆塔周围禁止取土的范围是：35kV、110～220kV、330～500kV的范围分别为4m、
5m、8m。
②取土坡度一般不得大于45°。特殊情况由县以上地方电力主管部门另行规定。
例如：沙地取土时，坡度应当更小一些。
★电力电缆线路保护区
地下、海底和江河电缆保护区域，见表。
特种设备
黄金N问：
案例背景：
施工单位承接某制药厂工程。管道安装前，对不锈钢管道元件进行材质复查，发现不锈钢管
道元件的复查结果与原检验结果有出入，施工单位决定降级时用。
该工程中，某车间流体介质管道为高压管道，施工单位为保证进度，向建设单位申请将该车
间的施工分包给资质为GC2的分包公司。建设单位以资质不符未采纳施工单位申请。
问题：1.案例中不锈钢管道元件应采用哪些方法对材质进行复查？施工单位对不锈钢管道降级使
用是否正确？正确做法是什么？
2.根据案例背景，说明建设单位未采纳施工单位申请分包的原因。
1.【答案】（1）应采用光谱分析或其他方法对材质进行复查。
（2）降级使用错误。
正确做法：对管道元件或材料的性能数据或检验结果有异议时，在异议未解决之前，该批管道元
件或材料不得使用。
2.【答案】原因：车间管道为高压管道（10＜p≤100），应该使用GC1资质，而选择的分包只具备
GC2资质，不满足要求。
★按管道设计压力可分为：真空管道、低压管道、中压管道、高压管道和超高压管道等。
序号 管道类别 设计压力P（MPa）（表压）
1 真空管道 P<0
2 低压管道 0≤P≤1.6
3 中压管道 1.6100
150第1篇 机电工程技术 建造师小超人
★压力管道安装许可参数级别
压力管道安装许可参数级别
许可级别
GA1 设计压力大于或等于4.0MPa（表压，下同）的长输输油、输气管 GA1级覆盖
道 GA2级
GA2 GA1级以外的长输管道 —
GB1 燃气管道 —
GB2 热力管道 —
GC1 1.输送毒性程度为急性毒性类别1介质、急性毒性类别2气体介 GC1级、GCD
质和工作温度高于其标准沸点的急性毒性类别2液体介质的工艺 级覆盖 GC2
管道；(毒) 级
2.输送火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括
液化烃），并且设计压力大于或者等于4.0MPa的工艺管道；（可
燃）
3.输送流体介质，并且设计压力大于或者等于10.0MPa，或者设
计压力大于或者等于4.0MPa且设计温度高于或者等于400℃的工
艺管道（高压高温）
GC2 1.GC1级以外的工艺管道；2.制冷管道 —
GCD 动力管道 —
★锅炉安装（散装锅炉除外）、修理、改造许可
许可参数 许可范围 备注
级别
A 额定出口压力大于2.5MPa的蒸汽和热水锅炉 A 级覆盖 B
级。
B 额定出口压力小于等于2.5MPa的蒸汽和热水锅炉；有机热载体锅炉
黄金N问：压力容器安装须具备什么安装资质？
【答案】任一级别安装资格的锅炉安装单位或压力管道安装单位均可进行压力容器安装。
★特种设备范畴
★锅炉
其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）
的承压蒸汽锅炉；
出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；
额定功率大于或者等于0.1MW的有机热载体锅炉。
★压力容器
最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准
沸点的液体、容积大于或者等于30L且内直径（非圆形截面指截面内边界最大几何尺寸）大于或
者等于150mm的固定式容器和移动式容器；
盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa·L
的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；
氧舱。
151第1篇 机电工程技术 建造师小超人
★压力管道
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压
力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀
性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性
气体的管道和设备本体所属管道除外。
★电梯
电梯，是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升
降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。非公共
场所安装且仅供单一家庭使用的电梯除外。
★起重机械
起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重
量大于或者等于0.5t的升降机；
额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于
或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；
层数大于或者等于2层的机械式停车设备。
152第1篇 机电工程技术 建造师小超人
黄金N问：特种设备制造、安装、改造单位应当具备的条件
【答案】（1）有与生产相适应的专业技术人员。
（2）有与生产相适应的设备、设施和工作场所。
（3）有健全的质量保证、安全管理和岗位责任等制度。
（4）电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取得相应许可的单位
进行。电梯制造单位对电梯安全性能负责。
黄金N问：
案例背景：
起重机械施工单位应当在施工前将拟进行的起重机械安装进行了书面告知，并向检验机构申
请检验，提交了相关资料。
问题：施工告知的目的是什么？书面告知的方式有哪些？
【答案】（1）①便于安全监督管理部门审查从事活动的有关企业的资格是否符合所从事活动的
要求，②审查安装的设备是否为合法生产、改造，③修理工艺方法是否会降低设备的安全性能
等，④同时也能够及时掌握新安装设备和在用设备的改动情况，⑤便于安排现场监察和检验工
作，便于动态监管。
（2）告知方式主要包括：送达、邮寄、传真、电子邮件或网上告知。
施工单位应填写“特种设备安装改造维修告知单”。施工单位应提供特种设备许可证书复印件（加
盖单位公章）。
相关标准

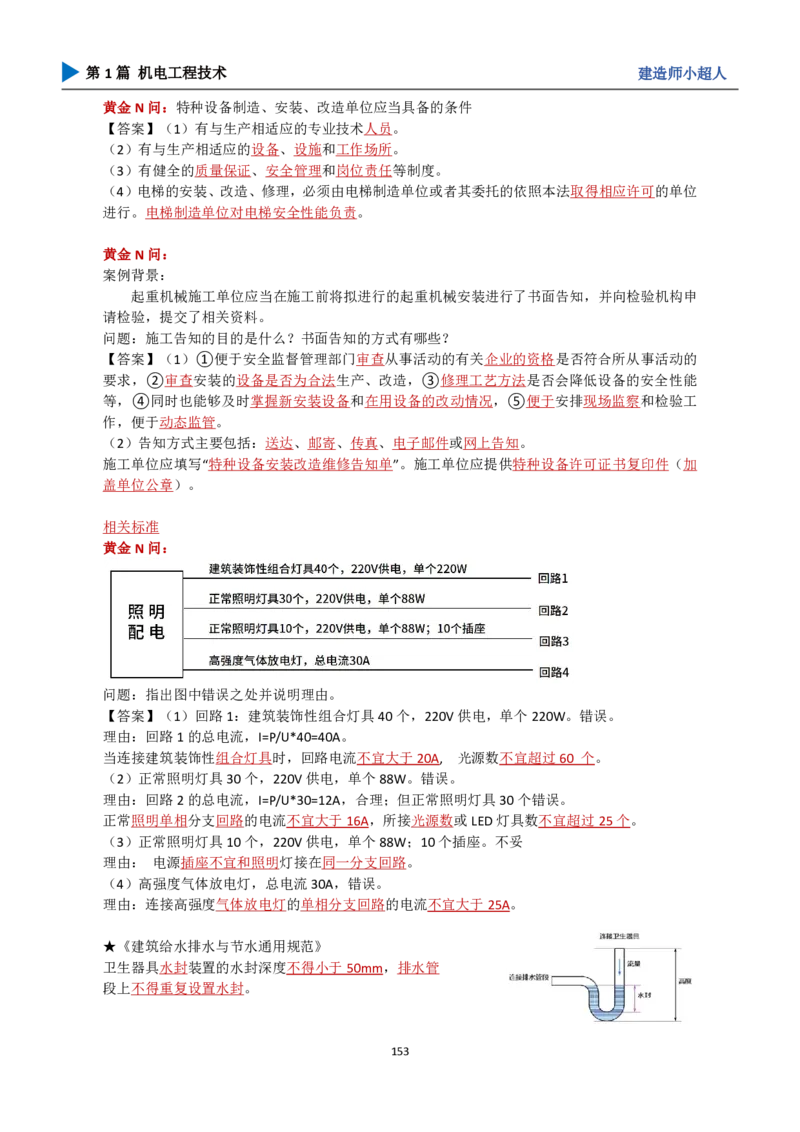

黄金N问：
问题：指出图中错误之处并说明理由。
【答案】（1）回路1：建筑装饰性组合灯具40个，220V供电，单个220W。错误。
理由：回路1的总电流，I=P/U*40=40A。
当连接建筑装饰性组合灯具时，回路电流不宜大于20A, 光源数不宜超过60 个。
（2）正常照明灯具30个，220V供电，单个88W。错误。
理由：回路2的总电流，I=P/U*30=12A，合理；但正常照明灯具30个错误。
正常照明单相分支回路的电流不宜大于16A，所接光源数或LED灯具数不宜超过25个。
（3）正常照明灯具10个，220V供电，单个88W；10个插座。不妥
理由： 电源插座不宜和照明灯接在同一分支回路。
（4）高强度气体放电灯，总电流30A，错误。
理由：连接高强度气体放电灯的单相分支回路的电流不宜大于25A。
★《建筑给水排水与节水通用规范》
卫生器具水封装置的水封深度不得小于50mm，排水管
段上不得重复设置水封。
153第1篇 机电工程技术 建造师小超人
黄金N问：建筑给水排水及采暖工程中，热交换器应如何进行实验？
【答案】热交换器应以工作压力的1.5倍做水压试验。蒸汽部分应不低于蒸汽供汽压力加0.3MPa；
热水部分应不低于0.4MPa。
黄金N问：绿色建筑评价指标体系由哪5类指标组成？
【答案】由安全耐久、健康舒适、生活便利、资源节约、环境宜居5类指标组成。
★事故排风的室外排风口与机械送风系统的进风口的水平距离不应小于20m；当水平距离不足
20m时，排风口应高出进风口，并不宜小于6m。
★净化空调系统、排风系统的风管应采用不燃材料。穿越防火墙及变形缝防火隔墙两侧各2000mm
范围内的风管和电加热器前、后800mm范围内的风管的保温材料和垫片、胶粘剂等，均应采用
不燃材料或难燃材料。
黄金N问：建筑物碳排放计算应按哪些阶段进行计算？
【答案】生产及运输、建造及拆除、建筑物运行三个阶段，并可将分段计算结果累计为建筑全生
命期碳排放。
黄金N问：运行阶段碳排放计算范围应包括哪些？
【答案】暖通空调、生活热水、照明及电梯、可再生能源、建筑碳汇系统在建筑运行期间的碳排
放量。
黄金N问：暖通空调系统能耗应包括哪些？
【答案】冷源能耗、热源能耗、输配系统及末端空气处理设备能耗。
★《自动喷水灭火系统施工及验收规范》GB50261-2017
（2）报警阀组安装的位置应符合设计要求；当设计无要求时，
报警阀组应安装在便于操作的明显位置，
距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；
正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。
黄金N问：钢板进场时，抽取试件且应进行哪些检验？
【答案】屈服强度、抗拉强度、伸长率和厚度偏差检验。
黄金N问：型材和管材进场时，抽取试件且应进行哪些检验？
【答案】屈服强度、抗拉强度、伸长率和厚度偏差检验。
★《石油化工静设备安装工程施工质量验收规范》GB50461-2008
（3）设备采用垫铁组找正找平时，垫铁按下列规定设置垫铁组：
①裙式支座每个地脚螺栓近旁应至少设置1组垫铁；
鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁；
球形储罐支柱式支座，每个地脚螺栓近旁应对称设置2组垫铁；
其他支柱式支座每个地脚螺栓近旁宜设置1组垫铁。
②有加强筋的设备支座，垫铁应垫在加强筋下。
154第1篇 机电工程技术 建造师小超人
③相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30～80mm。
④垫铁应露出设备支座底板外缘10～30mm，垫铁组伸入支座底板长度应超过地脚螺栓。垫铁组
层间应进行焊接固定。
⑤支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过5块；斜垫铁下
面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；斜垫铁应成对相向使用，搭接
长度不应小于全长的3/4。
⑦安装在钢构架基础上的设备找正后，其垫铁与钢构架基础应焊牢。
⑧卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间，位置偏差应偏向补偿温度变化所引起的伸
缩方向；支座滑动表面清理干净，并涂润滑剂；设备配管结束后，松动滑动端支座地脚螺栓螺母，
使其与支座板面间留有1～3mm间隙并紧固锁紧螺母。
★《石油化工大型设备吊装装工程施工技术规程》
（1）大型设备正式吊装前进行试吊，对下列情况进行检查：（案例）
①起重机运转及设备重量情况。
②观测机索具的受力情况。
③观测吊装安全距离及起重机站位处地基变化情况。
（5）吊车吊装要求：
①设备吊装重量不得大于吊车在该工况下的额定起重量。
②设备与吊臂之间的安全距离宜大于500mm。
③当采用两台起重机作为主吊，拾吊高、细设备，起重机起重能力宜相同。每台起重机的吊装载
荷不得超过其额定起重能力的80%。
④吊装过程中，吊钩侧偏角应小于1°。
⑤立式吊装设备吊装时，吊梁上部吊索与水平角大于等于60°。
★《风力发电工程施工与验收规范》
（1）当风速大于制造厂家的规定时，不得进行塔架、机舱、风轮、叶片等部件的吊装作业。制造
厂家未规定安装风速的，叶片和风轮安装风速不宜超过8m/s，塔架、机舱安装风速不宜超过10m/s。
★《光伏发电站施工规范》
（1）固定式支架及手动可调支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，
现场不宜打孔。
（2）同一光伏组件或光伏组件串的正负极不应短接。
（3）严禁在雨中进行光伏组件的连线工作。
（4）汇流箱进线端及出线端与汇流箱地端绝缘电阻不应小于20MΩ。
155第1篇 机电工程技术 建造师小超人
管理部分
企业资质与施工组织
黄金N问：施工总承包资质标准要求分别是哪些?
【答案】企业净资产、企业主要人员配置、企业工程业绩。
黄金N问：机电工程施工总承包一级资质对主要人员有哪些要求？
【答案】机电工程、建筑工程专业一级注册建造师合计不少于12人，其中机电工程专业一级注册
建造师不少于9人。技术负责人具有10年以上从事工程施工技术管理工作经历，且具有机电工程
相关专业高级职称等其他人员。
黄金N问：项目采购有哪些?采购方式可采用哪几种?
【答案】项目采购有工程采购、货物采购与服务采购；（买东西）
采购方式可采用招标采购、直接采购或询价采购。（怎么买）
黄金N问：（1）如何确定采购供货的最佳时机。或（2）怎样使货物供给与施工进度安排恰当？
【答案】采购前要分析市场现状，通过供货能力、所购设备的生产周期、仓储保管能力、货物运
距、运输方法和时间，综合确定采购供货的最佳时机，使货物供给与施工进度安排有恰当的时间
提前量。
黄金N问：材料采购合同的履行环节有哪些？
【答案】产品的交付、交货检验的依据、产品数量的验收、产品的质量检验、采购合同的变更等。
（口诀：交验数值变）
黄金N问：设备采购合同的履行环节有哪些？
【答案】到货检验，损毁、缺陷和缺少的处理，监造，
施工安装及试运行服务等。
黄金N问：安排采购计划时，要从哪些方面分析利弊?
【答案】从贷款成本、集中采购与分批采购等方面分析利弊。
黄金N问：（1）施工阶段如何进行进度（质量、安全）管理？
【答案】（1）施工总进度计划由总承包单位编制。施工总进度计划要告知各参建的分包单位，各
分包单位按施工总进度计划编制各自承担的单位工程或分部工程进度计划；编制的计划要符合承
包合同约定的工期目标要求，并报总承包单位审核确认。
（2）总承包单位要实施对进度计划的跟踪、监督、检查、调整；发现偏差较大时，应及时召开工
程协调会议，分析影响进度的因素，采取针对性的对策，在后续施工中，有效地纠正进度计划执
行的偏差。
黄金N问：常用的机电工程项目组织结构模式有哪些？
【答案】职能组织结构模式、线性组织结构模式和矩阵组织结构模式。
黄金N问：施工组织设计编制原则有哪些？
156第1篇 机电工程技术 建造师小超人
【答案】1）合规性原则；2）先进性原则；3）科学性原则；4）经济性原则；
5）适宜性原则。
（口诀：仙鹤可使劲）
黄金N问：工程文件包括哪些？
【答案】施工图纸、技术协议、主要设备材料清单、主要设备技术文件、新产品工艺性试验资料、
会议纪要等。（口诀：一鸡蛋会吐血）
黄金N问：施工组织设计编制内容有哪些?
【答案】1）工程概况；2）施工部署；3）施工进度计划；4）施工准备；
5）劳动力配置计划；6）物资配置计划；7）主要施工方案；
8）施工现场平面布置；9）各项施工管理计划。
（口诀：李书记，不准老子盖房）
黄金N问：施工准备包括哪些准备工作？
【答案】施工准备包括技术准备、现场准备和资金准备等。
黄金N问：施工组织总设计、单位工程施工组织设计、专项工程施工组织设计（施工方案）的审
批人员分别是谁？
【答案】施工组织总设计由总承包单位技术负责人审批，
单位工程施工组织设计由施工单位技术负责人审批。
专项工程施工组织设计（施工方案）由项目技术负责人审批。
黄金N问：施工组织设计交底如何进行？交底内容有哪些？
【答案】（1）工程开工前，施工组织设计编制人员应向现场施工管理人员做施工组织设计交底。
（2）施工组织设计交底的内容包括：工程特点、难点；主要施工工艺及施工方法；施工进度安排；
项目组织机构设置与分工；质量、安全技术措施等。
黄金N问：施工方案的编制内容有哪些？
【答案】1）工程概况；2）施工安排；3）施工进度计划；4）施工准备与资源配置计划；5）施工
方法（工艺）要求；6）质量、安全保证措施。
（口诀：资金安置，盖排房）
黄金N问：质量、安全保证措施分别包括哪些？
【答案】（1）质量保证措施包括制定工序控制点、明确工序质量控制方法等。
（2）安全保证措施包括危险源和环境因素的辨识、确定重大危险源因素，并制定相应的预防与控
制措施。
黄金N问：专项施工方案编制的主要内容有哪些？
【答案】（1）工程概况；（2）编制依据；（3）施工计划；
（4）施工工艺技术；（5）施工安全保证措施；
（5）（6）施工管理及作业人员配备和分工；（7）验收要求；（8）应急处置措施；（9）计算书
及相关图纸。
（口诀：一概记忆，安管忍受计算图）
157第1篇 机电工程技术 建造师小超人
黄金N问：施工方案如何交底?交底内容包括哪些?
【答案】（1）施工方案实施前，编制人员应向作业人员进行施工方案交底。
除分项、专项工程的施工方案需进行技术交底外，涉及新产品、新材料、新技术、新工艺以及特
殊环境、特种作业等也必须向施工作业人员交底。
（2）交底内容为该工程的施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施等。
黄金N问：危大工程安全专项方案如何交底?
【答案】危大工程安全专项方案实施前，编制人员或者项目技术负责人应当向现场管理人员进行
交底。施工现场管理人员应当向作业人员进行安全技术交底，并由双方和项目专职安全生产管理
人员共同签字确认。
黄金N问：施工技术交底的依据有哪些？
【答案】施工组织设计、工程设计文件、项目质量策划、专项施工方案、施工工艺及质量标准等。
黄金N问：项目总体交底如何进行？内容有哪些？
【答案】（1）在项目开工前，组织有关工程技术管理部门依据施工组织总设计、设计文件、施工
合同和设备说明书等资料制定技术交底提纲，对项目部职能部门、专业技术负责人和主要施工负
责人及分包单位有关人员进行交底。
（2）交底内容：工程规模和承包范围，施工范围划分，工程特点和设计意图，总平面布置，主要
施工方案、施工程序和交叉配合，施工进度和各专业配合要求，工程质量目标和保证措施，降低
成本和主要措施，安全文明施工、职业健康安全、环境保护、绿色施工等，主要设备和物资供应
要求等。
黄金N问：单位工程技术交底如何进行？内容有哪些？
【答案】（1）在单位工程开工前，项目技术负责人应根据单位工程施工组织设计、工程设计文件、
设备说明书和技术交底大纲，对本专业范围内的负责人、技术管理人员、施工班组长及施工人员
进行技术交底。
（2）交底内容：施工范围、施工特点、设计意图，施工进度要求、施工质量目标、安全文明施工、
环境保护规定和保证措施，重大施工方案，质量验收标准，降低施工成本和措施，主要设备和物
资供应计划，施工质量监督检查及其要求。
黄金N问：分部分项工程技术交底如何进行？内容有哪些？
【答案】（1）专业技术负责人或施工员根据施工图纸、设备说明书、施工方案、作业指导书及技
术交底提纲，对班组施工人员进行交底。
（2）交底内容：施工图纸、施工内容和工程量，施工步骤、操作方法和新技术操作要领，质量标
准和保证措施，检验和质量检查验收评级依据，安全文明施工保证措施，职业健康和环境保护要
求，物资供应情况，施工工期要求，施工记录内容和要求，降低成本措施等。
黄金N问：技术交底的层次、阶段及形式应根据什么来确定?
【答案】根据工程的规模和施工的复杂、难易程度及施工人员的素质来确定。
黄金N问：写出施工单位提出设计变更申请的变更程序。
【答案】施工单位提出变更，报监理单位审核；审核技术上是否可行、施工难易程度和工期是否
增减，核算造价影响，审核后报建设单位审批。
158第1篇 机电工程技术 建造师小超人
建设单位同意后，通知设计单位实施设计变更，出变更图纸或变更说明；
建设单位将变更图纸或变更说明发至监理、施工单位。
黄金N问：写出建设单位提出设计变更申请的变更程序
【答案】建设单位组织变更论证，论证变更是否技术上可行、施工难易程度和对工期的影响程度，
论证变更对造价的影响程度。
论证结果同意后，通知设计单位，进行设计变更，出变更图纸或变更说明。
变更图纸或变更说明由建设单位发至监理、施工单位。
监理单位提出变更建议的，需要向建设单位提出变更计划，按本程序执行。
黄金N问：施工资料与竣工档案的特征有哪些？
【答案】：真实性、完整性、有效性、复杂性。
（口诀：万事有福）
黄金N问：施工阶段文件有哪一些？
【答案】施工管理文件、施工技术文件、施工进度及造价文件、施工物资文件、施工记录、施工
试验记录及检测报告、施工质量验收记录等。
黄金N问：施工技术文件有哪一些？
【答案】工程技术文件报审表、施工组织设计及施工方案、危险性较大的分部分项工程施工方案、
技术交底记录、图纸会审记录、设计交底记录、设计变更通知单、工程洽商记录、技术核定单等。
黄金N问：竣工图章的基本内容有哪些？
【答案】“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现
场监理、总监理工程师。
黄金N问：竣工档案保管期限分为哪几种?分别能保管多长时间?
【答案】（1）分为永久保管、长期保管、短期保管。
（2）永久保管指工程档案无限期地、尽可能长久地保存下去；长期保管指工程档案保存到该工程
被彻底拆除；短期保管指工程档案保存10年以下。
黄金N问：档案保管密级分为哪几个级别?
【答案】分为绝密、机密、秘密。
黄金N问：写出工程准备阶段文件、施工阶段文件、竣工图和竣工验收文件的组卷方法。
【答案】（1）工程准备阶段文件应按建设程序、形成单位等进行组卷；
（2）施工阶段文件应按单位工程、分部（分项）工程进行组卷；
（3）竣工图和竣工验收文件应按单位工程分专业进行组卷。
招标投标与合同管理
黄金N问：
背景资料
某火力发电厂建设工程总投资额50000万元。该工程以PC的承包形式进行了公开招标，共有
A、B、C、D、E五家承包商拟参与投标。经资格预审，E公司因是民营企业而被取消投标资格。E
159第1篇 机电工程技术 建造师小超人
公司提出抗议，但未被采纳。评标委员会由8人组成，全部由建设单位的领导和一名工程技术人
员组成。在评标过程中A公司因实力较强但报价偏高，评委与其协商让其总价下浮5%。遭到A
公司拒绝。
问题：
1.E公司提出抗议是否合理？说明理由。
2.本案例中评标委员会构成存在哪些问题？
1.【答案】E公司抗议合理。因为《中华人民共和国招标投标法》明确规定，招标人非法限定投标
人的所有制形式属于不平等招标。本案例是公开招标，招标人取消E公司投标资格就属于违法行
为。
2.【答案】从评标委员会构成要求入手分析，本案例评标委员会构成存在的问题有：
（1）评委不应是8人，应为5人以上奇数组成；
（2）评标委员会不应全部是建设单位人员，还应有从专家库中随机抽取的专家；
（3）评委专家缺经济专家；
（4）技术和经济专家人数未达到评委总人数的2/3以上。
★评标委员会
一般由招标人代表和技术、经济等方面的专家组成，其成员人数为5人以上单数。其中技术、经
济等方面的专家不得少于成员总数的2/3。专家由招标人从招标代理机构的专家库或国家、省、
直辖市人民政府提供的专家名册中随机抽取，特殊招标项目可由招标人直接确定。
★废标及其确认
有下列情况之一的，评标委员会应当否决其投标：
（1）投标文件没有对招标文件的实质性要求和条件做出响应。
（2）投标文件中部分内容需经投标单位盖章和单位负责人签字的而未按要求完成及投标文件未按
要求密封。
（3）弄虚作假、串通投标及行贿等违法行为。
（4）低于成本的报价或高于招标文件设定的最高投标限价。
（5）投标人不符合国家或者招标文件规定的资格条件。
（6）同一投标人提交两个以上不同的投标文件或者投标报价（但招标文件要求提交备选投标的除
外）。
黄金N问：两阶段招标如何进行？
【答案】（1）第一阶段，投标人按照招标公告或者投标邀请书的要求提交不带报价的技术建议确
定技术标准，招标人根据投标人提交的技术建议确定技术标准和要求，编制招标文件。
（2）第二阶段，招标人向在第一阶段提交技术建议的投标人提供招标文件，投标人按照招标文件
的要求提交包括最终技术方案和投标报价的投标文件。
黄金N问：专业资格审查主要内容包括哪些？
【答案】类似工程业绩；人员状况，包括承担本项目所配备的管理人员和主要人员的名单和简历；
履行合同任务而配备的施工装备等；财务状况，包括申请人的资产负债表、现金流量表等。
黄金N问：技术标的投标策略有哪些？
【答案】（1）突出自身优势。（2）突出工期目标。（3）强调质量控制的优势。
（4）向业主提出一些有利于降低工程造价、缩短工期、保证质量的合理化建议及一些优惠条件。
160第1篇 机电工程技术 建造师小超人
黄金N问：商务标可采用哪些方式进行报价？
【答案】不平衡报价法、多方案报价法、增加建议方案法、投标前突然竞价法、无利润竞标法。
黄金N问：合同文件包括哪些？
【答案】除合同文本外，合同文件一般还包括：中标通知书，投标书及其附件，有关的标准、规
范及技术文件，图纸、工程量清单、工程报价单或预算书等。
黄金N问：
案例背景：
A安装公司承接一机电安装工程...
施工中，A安装公司因某些材料的价格与建设单位发生了分歧，最终按照合同优先顺序得以
解决。
问题：合同文件的优先顺序是什么？
【答案】中标通知书（如果有）；投标函及其附录（如果有）；专用合同条款及其附件；通用合
同条款；技术标准和要求；图纸；已标价工程量清单或预算书；其他合同文件
★合同通用条款规定的优先顺序：中标通知书（如果有）；投标函及其附录（如果有）；专用合
同条款及其附件；通用合同条款；技术标准和要求；图纸；已标价工程量清单或预算书；其他合
同文件。
（口诀：鞋中投砖，用鸡屠城）
黄金N问：施工总承包单位对分包单位应完成哪些工作？
【答案】（1）向分包人提供与分包工程相关的各种证件、批件和各种相关资料，向分包人提供具
备施工条件的施工场地。
（2）组织分包人参加图纸会审，向分包人进行设计图纸交底。
（3）提供本合同专用条款中约定的设备和设施；
为分包人提供施工所要求的场地和通道等。
（4）负责施工场地的管理工作，
协调分包人与同一施工场地的其他施工人员之间的交叉配合，确保分包人按照经批准的施工组织
设计进行施工。
（证件、批件、资料、图纸交底、三通一平、协调）
黄金N问：合同风险防范要点有哪些？
【答案】（1）规范合同行为，诚信守法。
（2）加强合同评审、评估、管控。
（3）加强索赔管理。
（4）管控、转移、规避、消减风险。
黄金N问：国际机电工程项目中，项目所处的环境风险防范措施和项目实施中自身风险防范措施
各有哪些？
【答案】（1）项目所处的环境风险防范措施：
161第1篇 机电工程技术 建造师小超人
政治风险防范（政）；市场和收益风险防范（事收）；财经风险防范（财）；法律风险防范（法）；
不可抗力风险防范（不可抗）。
（口诀：政事收财不可抗法）
（2）项目实施中自身风险防范措施
建设风险防范；营运风险防范；技术风险防范；管理风险防范。
黄金N问：总包应对分包从哪些方面进行全过程管理?
【答案】从施工准备、进场施工、工序交验、竣工验收、工程保修以及技术、质量、安全、进度、
工程款支付等进行全过程的管理。
黄金N问：分包单位对开工、关键工序交验，如何提请报验？
【答案】经自行检验合格后，均应事先通知总承包单位组织预验收，经认可后由总承包单位通知
业主组织检查验收。
黄金N问：合同变更的范围有哪些？
【答案】（1）增加或减少合同中任何工作，或追加额外的工作；
（2）取消合同中任何工作，但转由他人实施的工作除外；
（3）改变合同中任何工作的质量标准或其他特性；
（4）改变工程的基线、标高、位置和尺寸。
黄金N问：写出索赔成立的前提条件？
【答案】（1）与合同对照，事件已造成了承包人工程项目成本的额外支出，或直接工期损失。
（2）造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风险责任。
（3）承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。
（口诀：有损失，非己责，通知报告）
黄金N问：施工索赔的关键环节有哪些？
【答案】1）提出索赔意向书
2）做好同期记录
3）提交详细情况报告
4）提交最终索赔报告
（口诀：想起宝宝）
黄金N问：承包人的正式索赔文件有哪些？
【答案】索赔申请表、批复的索赔意向书、编制说明、附件等。
黄金N问：
背景资料：
A施工单位中标某电厂锅炉烟风道制作安装工程，施工合同总价暂估，结算时以合同约定的
工程单价和实际工程量计算，工程单价不做调整，施工过程中发生了下列事件：
（1）工程开工后，钢材涨价，施工单位A因工程成本增加，向业主提出费用索赔。
（2）烟风道制作组合场内A单位租赁的龙门吊发生故障，使用该机械施工的B分包单位的工作
延误5天，并造成人员窝工5天，向A公司进行工期和费用索赔。
（3）在施工过程中，锅炉钢架吊装进展很快，部分烟风道因为没有制作出来，而没有来得及吊挂
162第1篇 机电工程技术 建造师小超人
和预存，业主要求A单位必须按照合同规定的工期完成烟风道的安装工作，后因赶工期，A单位
在进行吊挂和预存时增加机械费用约4.5万元、人工费用2.6万元。
问题
1.事件（1）中施工单位A向业主提出费用索赔是否合理？简述理由。
2.B分包单位向A公司进行工期和费用索赔是否合理？为什么？
3.事件（3）中施工单位A向业主提出费用和工期的索赔，是否合理？说明理由。
1.【答案】事件（1）中施工单位提出索赔的要求不合理。
理由：在合同中已经明确规定工程单价不做调整，工程单价主要由人工费、材料费、机械台班费
组成，如果增加材料费用，势必调整工程单价，违背合同的约定。
2.【答案】从双方的责任和关系出发来分析，B分包单位向A公司提出索赔要求是合理的。
因为龙门吊是A公司租赁的，提供给B公司使用，所以B公司的工期和费用损失责任在A公司。
3.【答案】施工单位A向业主单位提出索赔要求不合理。
理由：烟风道的安装进度滞后是由于施工单位A在烟风道制作环节不能及时加工完成，而使烟风
道没有来得及吊挂和预存，故工期和费用损失的责任在单位A。
黄金N问：
案例背景：
A安装公司承接一机电安装工程。A安装公司与建设单位协商后，将非主体工程的设备安装
分包给了B公司，总承包方按施工合同约定，对分包履行了相关的服务。
B安装公司为了保证施工进度，准备将部分工程分包给具有相应资格的C公司，被A公司制
止。
由于建设单位原因，导致B公司直接经济损失2W元，工期损失5天，B公司向建设单位提
出索赔。
问题：1.本案例中A公司对于B公司的合同应履行哪些？
2.B公司准备将部分工程分包给具有相应资格的C公司，被A公司制止原因是什么？
3.B公司向建设单位提出索赔是否正确？说明理由。
1.【答案】总承包方按施工合同约定，为分包方的合同履行提供现场平而布置、临时设施、轴线
及标高测量等方面的必要服务。
2.【答案】严格规定分包单位不得把工程转包给其他单位。
3.【答案】不正确
理由：B安装公司与建设单位没有直接合同关系，未经发包人允许，分包人不得以任何理由越过
发包人与业主或监理工程师发生直接工作联系。
B安装公司影响A安装公司索赔，A安装公司向建设单位索赔。
黄金N问：
案例背景：
A公司中标某工业改建工程，合同内容包含厂区所有的设备、工艺管线安装等施工总承包。A
公司进场后，根据工程特点，对工程合同进行分析管理，将其中亏损风险较大的部分埋地工艺管
道（设计压力0.2MPa）施工分包给具有资质的B公司。
A公司对B公司进行合同交底后，A公司派出代表对B公司从施工准备、进场施工、工序施
工、工程保修及技术方面进行了管理。
问题：A公司还应从哪些方面对B公司进行全过程管理？
【答案】还应从工序交验、竣工验收、质量、安全、进度、工程款支付等进行全过程的管理。
163第1篇 机电工程技术 建造师小超人
黄金N问：
案例背景：
A公司以EPC交钥匙总承包模式中标非洲北部某国一机电工程项目，中标价2.5亿美元。合
同约定，总工期36个月，支付币种为美元。设备全套由中国制造，所有技术标准、规范全部执行
中国标准和规范。工程进度款每月10日前按上月实际完成量支付，竣工验收后全部付清，工程进
度款支付每拖欠一天，业主需支付双倍利息给A公司。工程价格不因各种费率、汇率、税率变化
及各种设备、材料、人工等价格变化而作调整。
施工过程中，A公司发生了下列情况：
（1）当地发生短期局部战乱，造成工期延误30天，窝工损失30万美元；
（2）原材料涨价，增加费用150万美元；
（3）所在国劳务工因工资待遇罢工，工期延误5天，共计增加劳务工工资50万美元；
（4）美元贬值，损失人民币1200万元；
（5）进度款多次拖延支付，影响工期4天，经济损失（含利息）40万美元；
（6）所在国税率提高，税款比原来增加50万美元；
（7）遭遇百年一遇的大洪水，直接经济损失20万美元，工期拖延10天；
（8）中央控制室接地极施工时，A公司以镀锌角钢作为接地极，遭到业主制止，要求用铜棒作接
地极，双方发生分歧；
（9）负荷试运行时，出现短暂停机，粉尘排放浓度和个别设备噪声超标，经修复、改造及反复测
试，各项技术指标均达到设计要求，业主及时签发竣工证书并予以结算。
问题
1.A公司中标的工程项目包含哪些承包内容？
2.国际机电工程总承包除项目实施中的自身风险外，还存在哪些风险？
3.A公司可向业主索赔的工期和费用金额分别是多少？
4.业主要求用铜棒作接地极的做法是否合理？简述理由。双方协调后，可怎样处理？
1.【答案】包含：设计、设备和材料采购，土建和安装施工，试运行直至投产运行（无负荷试运
行、负荷试运行直至达产达标交钥匙）。
2.【答案】还存在环境方面的风险：（1）政治风险；（2）市场和收益风险；（3）财经风险（利
率、汇率风险）；（4）法律风险；（5）不可抗力风险。
3.【答案】EPC总承包模式总价包干、不做调整，因此原材料涨价、税率提高、美元贬值均不能索
赔；由于A公司自身原因造成的事件不可索赔，如本国劳务工罢工；发生不可抗力事件，如短期
局部战乱、百年一遇的大洪水，仅可索赔工期，费用各自承担；由于业主原因造成的损失，可索
赔费用和工期。
可索赔工期：30+4+10=44天；可索赔费用：40万美元。
4.【答案】不合理，因为镀锌角钢作接地极符合中国规范（合同规定执行中国标准和规范），业
主要求属于提高技术标准。
处理方法：双方协调继续按A公司方案施工；如果按业主要求必须使用铜棒作接地极，业主应补
材料价差及其他损失。
黄金N问：
背景资料
A公司中标某工业改建工程，合同内容包含厂区所有的设备、工艺管线安装等施工总承包。A
公司进场后，根据工程特点，对工程合同进行分析管理，将其中亏损风险较大的部分埋地工艺管
道（设计压力0.2MPa）施工分包给具有资质的B公司。
B公司进场后，由于建设单位无法提供原厂区埋地管线图，B公司在施工时挖断供水管道。造
164第1篇 机电工程技术 建造师小超人
成A公司65万元材料浸水无法使用，机械停滞总费用43万元，每天人员窝工费用4.8万元，工
期延误25天。B公司机械停滞费18万元。管沟开挖完成后，当地发生疫情，导致所有员工被集
中隔离，产生总隔离费用54万元。为此A公司向建设单位提交了工期及费用索赔。
问题：计算A公司可索赔的费用。索赔成立的前提条件是什么？
【答案】（1）65+43+4.8*25+18=246万元
1）与合同对照，事件已造成了承包人工程项目成本的额外支出，或直接工期损失。
2）造成费用增加或工期损失的原因，按合同约定不属于承包人的行为责任或风险责任。
3）承包人按合同规定的程序和时间提交索赔意向通知和索赔报告。

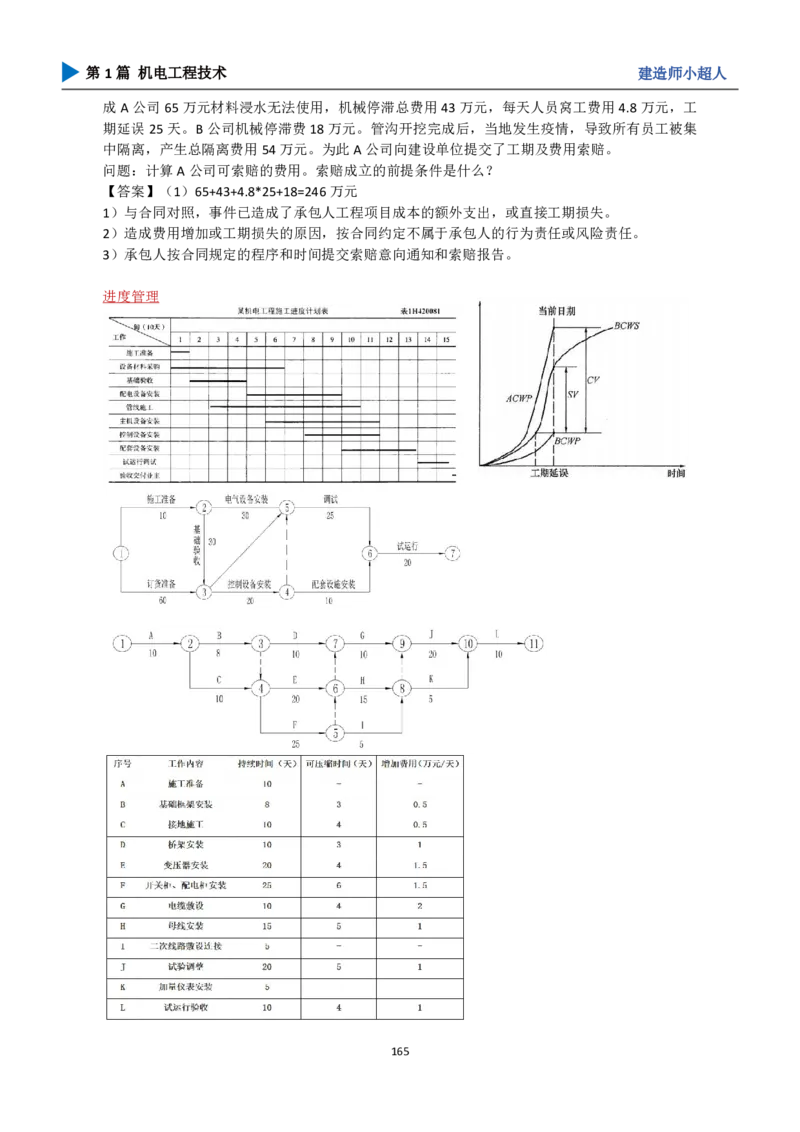

进度管理
165第1篇 机电工程技术 建造师小超人
（备注）某工作的总时差：
后续线路有多条时，应分条计算。
将该工作的自由时差与后续工作自由时差（时间间隔）均加起来，然后比较大小，取小值作为该
工作的总时差。
工期判断：
1.图形中标注每格/天的，或标注时间的，按标注。
2.案例背景说明每个月按多少天计算的，按背景的说明。
3.未标注、背景也未说明的，按实际。
166第1篇 机电工程技术 建造师小超人
代号 工作内容 紧前工作 持续时间（天）
A 基础框架安装 — 10
B 接地干线安装 — 10
C 桥架安装 A 8
D 变压器安装 A、B 10
E 配电柜安装 A、B 13
F 电缆敷设 C、D、E 8
G 母线安装 D、E 10
H 二次线路敷设 E 4
I 试验调整 F、G、H 20
J 计量仪表安装 G、H 2
K 检查验收 I、J 2
某施工单位原计划进度如下：
开工14天下班检查时，发现A工作刚刚完成，现要求赶工，可压缩工期如下表：
工作 A B C D E
可压缩天数 1 1 1 3 2
压缩费用（万元/天） 0.5 0.3 0.4 0.8 1.5
黄金N问：按工程项目分类，施工进度计划有哪些？
【答案】建设项目总进度计划、单位工程施工进度计划、分部分项工程施工进度计划。
黄金N问：横道图计划有哪些优点？哪些缺点？适用于那些范围？
【答案】（1）优点：横道图施工进度计划编制方法直观清晰，容易看懂施工进度计划编制的意图，
便于工程施工的实际进度与计划进度的比较，便于工程劳动力、设备、材料、施工机械和资金需
要量的计算及安排。
（2）缺点：横道图施工进度计划不能反映工作所具有的机动时间，不能反映影响工期的关键工作
和关键线路，也就无法反映整个施工过程的关键所在，因而不便于施工进度控制人员抓住主要矛
盾，不利于施工进度的动态控制。
工程项目规模大、工艺关系复杂时，横道图施工进度计划就很难充分暴露施工中的矛盾。
（3）横道图施工进度计划适用于中、小型项目或大型工程的子项目。
黄金N问：双代号网络图有哪些优点？
【答案】（1）双代号网络图施工进度计划能够明确表达各项工作之间的逻辑关系，通过网络图计
划时间参数的计算，可以找出关键线路和关键工作，也可以明确各项工作的机动时间；双代号网
络计划可以利用计算机进行计算、优化和调整施工进度。
（2）双代号网络图施工进度计划可以反映出施工工期最长的关键线路和关键工作，便于找出施工
167第1篇 机电工程技术 建造师小超人
进度计划实施中项目管理的重点。
（3）双代号网络图施工进度计划能反映非关键线路中的机动时间，可以指导施工进度计划实施时，
合理调度人力和物力，使施工进度计划执行平稳均衡，有利于降低施工成本。
（4）双代号网络图施工进度计划能用于计算机软件编制及项目管理，可快捷得出各类施工进度实
时数据，便于判断施工进度计划执行的偏差数值和施工进度计划调整的重点部位。
黄金N问：施工进度计划调整的内容有哪些？
【答案】调整的内容有施工内容、工程量、起止时间、持续时间、工作关系、资源供应等。
黄金N问：施工进度计划调整的原则是什么？
【答案】调整的对象必须是关键工作，并且该工作有压缩的潜力，同时与其他可压缩的工作相比
赶工费是最低的。
黄金N问：
某施工单位原计划进度如下：
开工14天下班检查时，发现A工作刚刚完成，现要求赶工，可压缩工期如下表：
工作 A B C D E
可压缩天数 1 1 1 3 2
压缩费用（万元/天） 0.5 0.3 0.4 0.8 1.5
【答案】（1）B压缩1天，D压缩3天，E压缩1天。
（2）费用：0.3+0.8x3+1.5=4.2万。
黄金N问：
案例背景
A安装公司承包某高层建筑通风空调工程的施工。合同约定：燃气锅炉、交换机、冷水机组、
冷却塔、水泵和风机盘管等机组由业主采购，其他材料、配件由A安装公司采购，并且通风空调
工程要达到建筑节能工程施工质量验收规范要求。高层建的建筑结构、装饰工程、建筑给水排水
和建筑电气工程由B建筑公司承包施工。
A安装公司项目部在3月1日进场后，因业主采购的设备晚于风管制作安装的开工时间，项
目部及时联系空调设备供应商，了解设备的各类参数及到场时间，并及时与B建筑公司协调交叉
配合施工的时间与节点。编制了通风空调工程的施工方案、施工进度计划和材料釆购供应计划。
168第1篇 机电工程技术 建造师小超人
问题：进度计划中空调机房设备安装开始时间晩于水管制作安装多少天？
【答案】进度计划中空调水管制作安装的开始时间是在3月21日，空调设备安装的开始时间是4
月1日，3月份有31天，空调设备安装开始时间晩于水管制作安装11天。
黄金N问：
横道图计划有哪些错误？
【答案】（1）室外机，室内机顺序错误。改正：先安装室外机，后安装室内机。
（2）制冷剂灌注在压力试验前进行错误。改正：制冷剂灌注在压力试验后进行
黄金N问：
背景资料
某安装公司承接一项公共建筑的电梯安装工程，工程有28层，28站曳引式电梯8台，工期
为90天，开工日期为3月18日，其中2台消防电梯需在4月30日前交付，在通过消防验收后，
作为施工电梯使用。电梯井道的脚手架工程、机房及厅门预留孔的安全防护设施由建筑工程公司
实施，验收合格。安装公司项目部编制了电梯施工方案，书面告知了工程所在地的特种设备安全
监督管理部门。工程按期开工，电梯施工进度计划见表3。
电梯安装采用流水搭接平行施工，电梯安装前，项目部对机房和井道进行交接检验，均符合
电梯安装要求，工程按施工进度计划实施，电梯验收合格，交付业主。
169第1篇 机电工程技术 建造师小超人

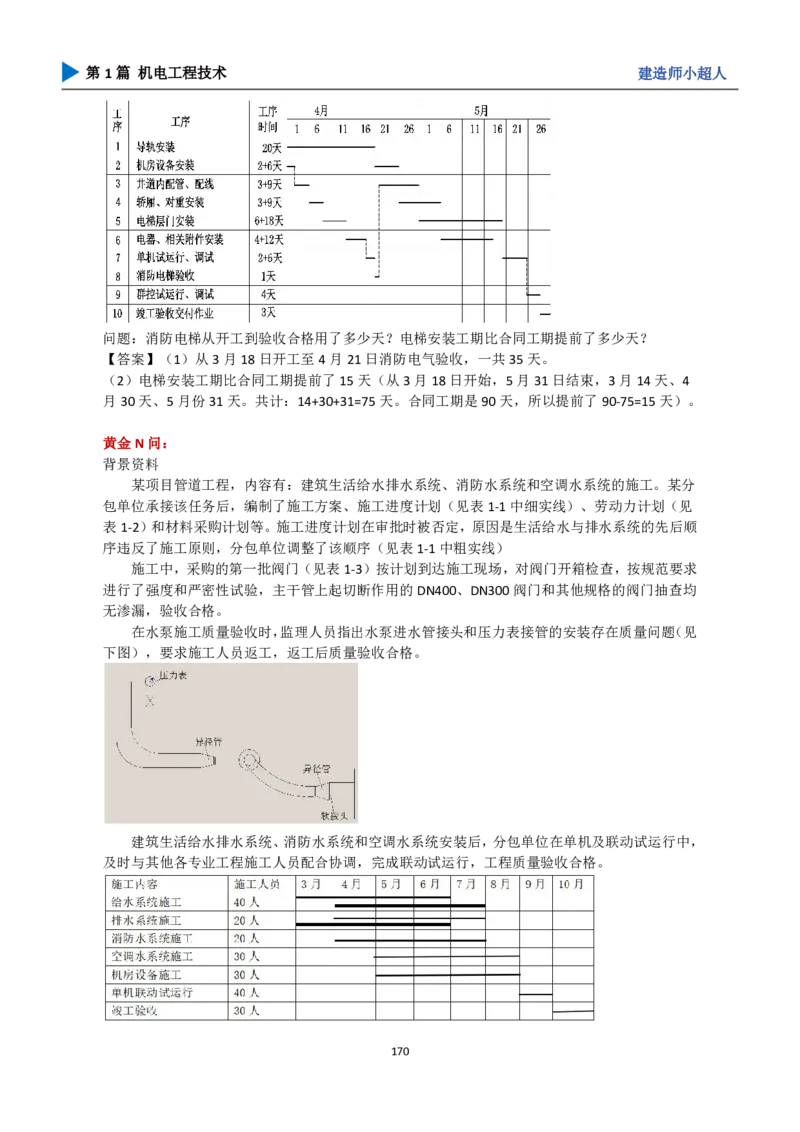

问题：消防电梯从开工到验收合格用了多少天？电梯安装工期比合同工期提前了多少天？
【答案】（1）从3月18日开工至4月21日消防电气验收，一共35天。
（2）电梯安装工期比合同工期提前了15天（从3月18日开始，5月31日结束，3月14天、4
月30天、5月份31天。共计：14+30+31=75天。合同工期是90天，所以提前了90-75=15天）。
黄金N问：
背景资料
某项目管道工程，内容有：建筑生活给水排水系统、消防水系统和空调水系统的施工。某分
包单位承接该任务后，编制了施工方案、施工进度计划（见表1-1中细实线）、劳动力计划（见
表1-2）和材料采购计划等。施工进度计划在审批时被否定，原因是生活给水与排水系统的先后顺
序违反了施工原则，分包单位调整了该顺序（见表1-1中粗实线）
施工中，采购的第一批阀门（见表1-3）按计划到达施工现场，对阀门开箱检查，按规范要求
进行了强度和严密性试验，主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽查均
无渗漏，验收合格。
在水泵施工质量验收时，监理人员指出水泵进水管接头和压力表接管的安装存在质量问题（见
下图），要求施工人员返工，返工后质量验收合格。
建筑生活给水排水系统、消防水系统和空调水系统安装后，分包单位在单机及联动试运行中，
及时与其他各专业工程施工人员配合协调，完成联动试运行，工程质量验收合格。
170第1篇 机电工程技术 建造师小超人
问题：1.劳动力计划调整后，3月份和7月份的施工人员分别是多少？劳动力优化配置的依据有哪
些？
2.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀的强度试验
压力应为多少Mpa？
3.水泵运行时会产生哪些不良后果？绘出合格的返工部分示意图。
4.本工程在联动试运行中需要与哪些专业系统配合协调？
1.【答案】（1）根据调整后的图纸：3月份施工人数为20人，7月份施工人数为120人。（2）
劳动力优化配置的依据：①项目所需劳动力的种类及数量②项目的进度计划③项目的劳动力资
源供应环境。
2.【答案】（1）第一批进场的阀门按照规范最少应抽查4+8+2+2+3+3+4+2+7+9=44个。
（2）DN300的闸阀强度试验压力=1.6*1.5=2.4Mpa。
3.【答案】（1）水泵出水口压力表未加表弯，容易对压力表造成损坏。
（2）水泵入水口异径管采用了同心异径管，容易形成气囊
（3）返工示意图如下图：
‘
4.【答案】本工程在联动试运行中需要与如下专业系统配合协调：消防系统、通风与空调系统、
建筑电气系统、建筑管道系统、自动化仪表系统等。
171第1篇 机电工程技术 建造师小超人
黄金N问：
代号 工作内容 紧前工作 持续时间（天）
A 基础框架安装 — 10
B 接地干线安装 — 10
C 桥架安装 A 8
D 变压器安装 A、B 10
E 配电柜安装 A、B 13
F 电缆敷设 C、D、E 8
G 母线安装 D、E 10
H 二次线路敷设 E 4
I 试验调整 F、G、H 20
J 计量仪表安装 G、H 2
K 检查验收 I、J 2
找儿子（亲儿子、唯一儿子-直接跟）
黄金N问：

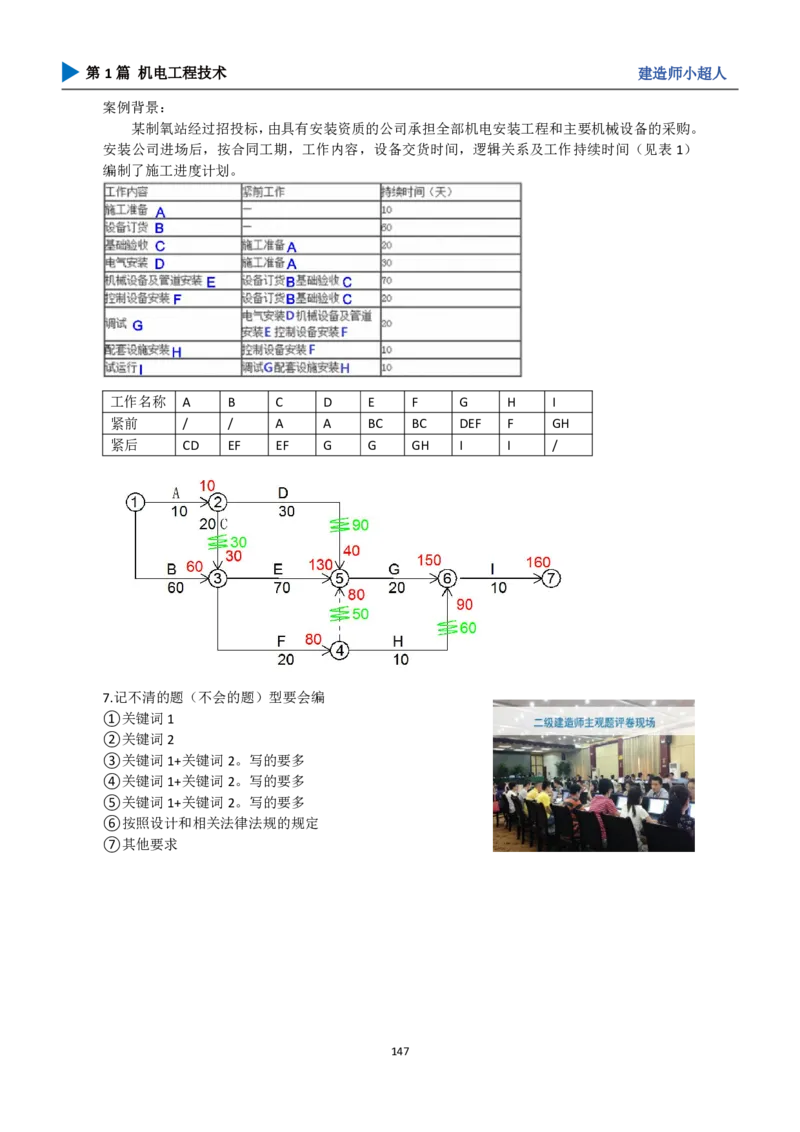

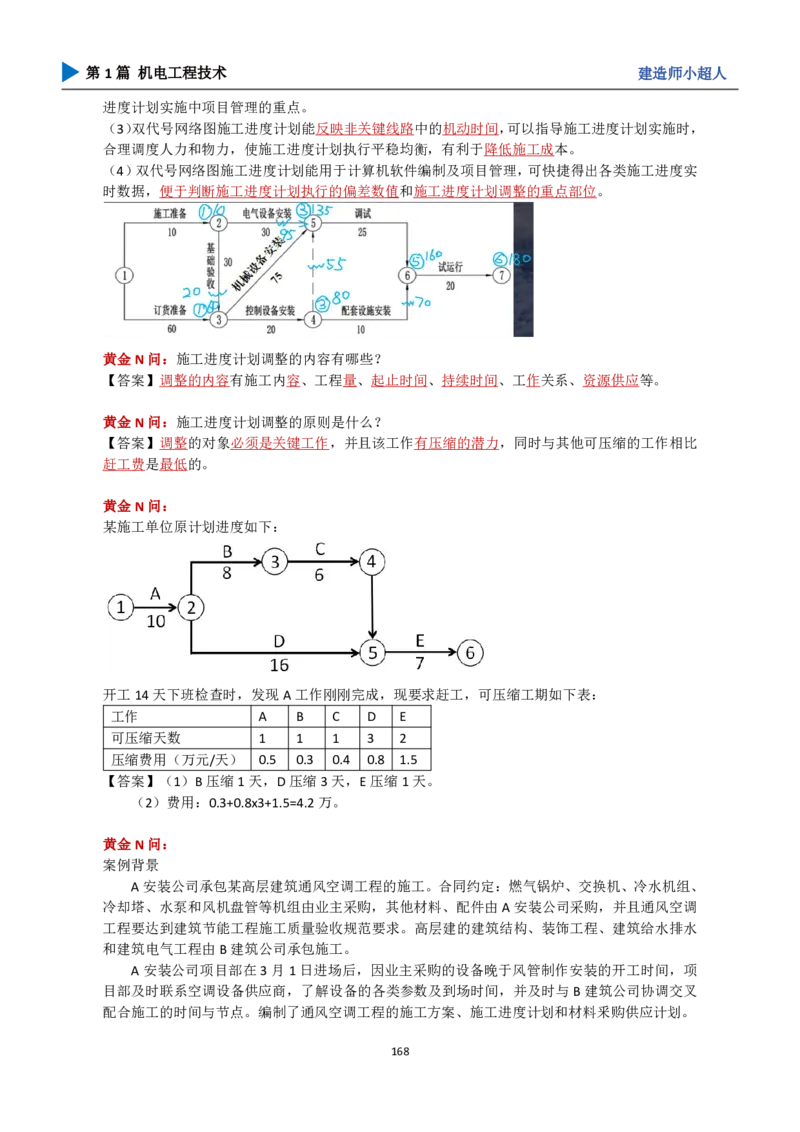

案例背景
A安装公司承包某制药厂的机电工程施工，厂房土建及配套工程由B建筑公司承建，已完工。
主机设备、电气设备和控制设备由建设单位采购，采购到施工现场需60d。其他设备、材料由A
安装公司采购。
A安装公司项目部进场后，依据该制药厂设备的合同、设计、安装工艺要求，编制了制药厂
机电工程安装工作内容、逻辑关系及工作持续时间表。
172第1篇 机电工程技术 建造师小超人
混凝土基础检查验收时，B建筑公司提供了设备基础强度合格证明文件，混凝土强度符合设
计要求，但设备基础位置、标高、几何尺寸与设计图要求存在允许偏差，基础外观质量验收不合
格，监理工程师要求B建筑公司返工，整改后混凝土基础验收合格，但使基础验收的工作时间用
了50d。
主机设备和控制设备在运输中，因受到台风影响，使该主机设备和控制设备到达施工现场比
进度计划晚了10d。但建设单位仍要求工程按原计划工期完工，项目部增加施工人员，在关键工
作上进行赶工，调整进度计划，使制药厂机电工程仍按合同工期完成。
问题：
1.基础验收工作增加到50d会不会影响总工期？说明理由。
2.主机设备及控制设备晚到10d是否影响总工期？说明理由。
3.工程按合同工期完成，安装公司应在哪几个工作上进行赶工？总工期需多少天？
1.【答案】基础验收工作增加到了50d，比计划时间多了20d，不会影响总工期，因为基础验收在
非关键线路上，有20d时差。
2.【答案】主机设备晚到10d，要影响总工期，因为该工作在关键线路上。控制设备晚到10d，不
会影响总工期，因为该工作在非关键线路上，有时差55d。
3.【答案】安装公司使工期按合同约定完成，应在主机安装、调试和试运行工作上赶工10d。总工
期为180d。
黄金N问：
案例背景
某安装公司承包一商务楼(地上20层，地下2层，1～5层商场)的变配电安装工程。工程主要
设备:三相干式电力变压器(10/0.4kV)，配电柜、开关柜。设备由业主采购，已运抵施工现场。其它
设备、材料由安装公司采购。因1～5层商场要提前开业，变配电工程需配送电。安装公司项目部
进场后，依据合同、施工图纸及施工总进度计划，编制了变配电工程施工方案和施工进度计划(图
4-1)报建设单位审批时被否认，要求优化进度计划，缩短工期并承诺赶工费由建设单位承担。项
目部依据公司及项目所在地的资源情况，优化施工资源配置，列出进度计划可压缩时间及费用增
加表(表4-1)
173第1篇 机电工程技术 建造师小超人

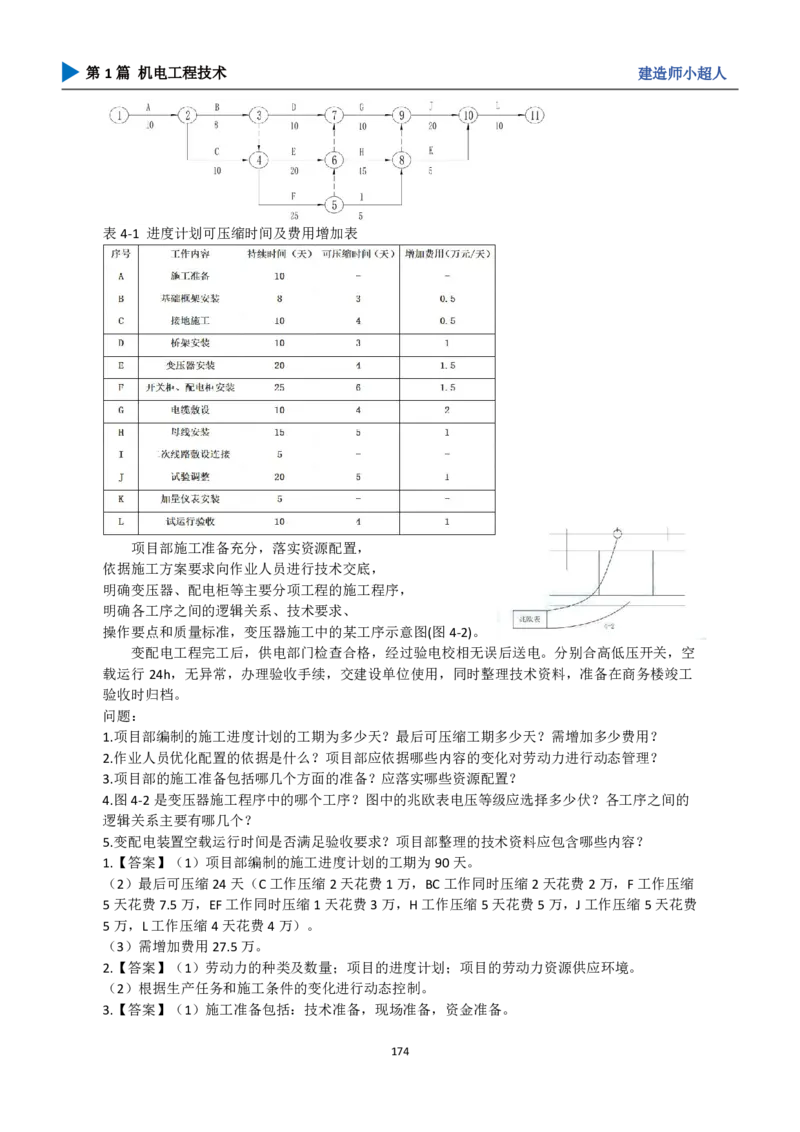

表4-1 进度计划可压缩时间及费用增加表
项目部施工准备充分，落实资源配置，
依据施工方案要求向作业人员进行技术交底，
明确变压器、配电柜等主要分项工程的施工程序，
明确各工序之间的逻辑关系、技术要求、
操作要点和质量标准，变压器施工中的某工序示意图(图4-2)。
变配电工程完工后，供电部门检查合格，经过验电校相无误后送电。分别合高低压开关，空
载运行24h，无异常，办理验收手续，交建设单位使用，同时整理技术资料，准备在商务楼竣工
验收时归档。
问题：
1.项目部编制的施工进度计划的工期为多少天？最后可压缩工期多少天？需增加多少费用？
2.作业人员优化配置的依据是什么？项目部应依据哪些内容的变化对劳动力进行动态管理？
3.项目部的施工准备包括哪几个方面的准备？应落实哪些资源配置？
4.图4-2是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？各工序之间的
逻辑关系主要有哪几个？
5.变配电装置空载运行时间是否满足验收要求？项目部整理的技术资料应包含哪些内容？
1.【答案】（1）项目部编制的施工进度计划的工期为90天。
（2）最后可压缩24天（C工作压缩2天花费1万，BC工作同时压缩2天花费2万，F工作压缩
5天花费7.5万，EF工作同时压缩1天花费3万，H工作压缩5天花费5万，J工作压缩5天花费
5万，L工作压缩4天花费4万）。
（3）需增加费用27.5万。
2.【答案】（1）劳动力的种类及数量；项目的进度计划；项目的劳动力资源供应环境。
（2）根据生产任务和施工条件的变化进行动态控制。
3.【答案】（1）施工准备包括：技术准备，现场准备，资金准备。
174第1篇 机电工程技术 建造师小超人
（2）应落实劳动力配置、物资配置。
4.【答案】（1）图4-2是变压器交接试验中的绕组连同套管的绝缘电阻测量。
（2）应选择2500V兆欧表。用2500V摇表测量各相高压绕组对外壳的绝缘电阻值，用500V摇表
测量低压各相绕组对外壳的绝缘电阻值。
（3）各工序之间的逻辑关系主要有：各工序之间的顺序（衔接）关系、平行关系、交叉关系等。
5.【答案】（1）满足要求。变压器空载运行24h，无异常情况，方可投入负荷运行。
（2）整理施工图纸、施工记录、产品合格证说明书、试验报告单等技术资料。
★赢得值法的基本参数与评价指标
1）已完工程预算费用BCWP
BCWP= 已完工程量×预算单价
2）计划工程预算费用BCWS
BCWS=计划工程量×预算单价
3）已完工程实际费用ACWP
ACWP=已完工程量×实际单价
（口诀：一碗鱼，不吃我胖）
（口诀：一碗鱼、一碗史、鲫鱼）
2.赢得值法的评价指标
1）费用偏差CV
（2）CV=BCWP-ACWP
（3）当费用偏差CV 为负值时，表示实际费用超过预算费用，执行效果不佳，项目超支。
（4）当费用偏差CV 为正值时，表示实际费用低于预算费用，执行效率高，项目节支。
（5）当费用偏差 CV=0时，表示项目按计划执行。
（口诀：一碗鱼，大鱼好）
（口诀：求谁变谁）
（口诀：费用偏差：一碗鱼减一碗史）
2）进度偏差SV（S--速，速度快，进度快）
（2）SV=BCWP-BCWS
（3）当进度偏差 SV 为负值时，表示进度延误，即实际进度落后于计划进度。
（4）当进度偏差 SV 为正值时，表示进度提前，即实际进度快于计划进度。
（5）当进度偏差 SV=0时，表明项目进度按计划执行。
（口诀：一碗鱼，大鱼好）
（口诀：求谁变谁）
（口诀：进度偏差：一碗鱼减鲫鱼）
3）费用绩效指数CPI
（2）CPI=BCWP/ACWP
（3）当费用绩效指数 CPI<1 时，表示超支，即实际费用高于预算费用。
（4）当费用绩效指数 CPI>1 时，表示节支，即实际费用低于预算费用。
（5）当费用绩效指数CPI=1 时，表示实际费用与预算费用吻合，表明项目费用按计划进行。
（口诀：一碗鱼，大鱼好）
（口诀：求谁变谁）
（口诀：费用偏差：一碗鱼/一碗史）
4）进度绩效指数SPI
（2）SPI=BCWP/BCWS （S--速，速度快，进度快）
175第1篇 机电工程技术 建造师小超人
（3）当进度绩效指数 SPI<1 时，表示进度延误，即实际进度比计划进度拖后。
（4）当进度绩效指数 SPI>1 时，表示进度提前，即实际进度比计划进度快。
（5）当进度绩效指数 SPI=1 时，表示实际进度等于计划进度。
（口诀：一碗鱼，大鱼好）
（口诀：求谁变谁）
（口诀：费用偏差：一碗鱼/鲫鱼）
5）评价指标的应用
（1）费用偏差CV 和进度偏差 SV 仅适合于对同一项目做偏差分析。
绝对偏差有一定的局限性，同样是100万元的费用偏差，对于总费用5000万元的项目和总费用2
亿元的项目，其严重性显然是不同的。
（2）费用绩效指数CPI和进度绩效指数SPI在同一项目和不同项目的偏差分析均可采用。
★偏差分析与项目费用-进度综合控制
1.偏差分析

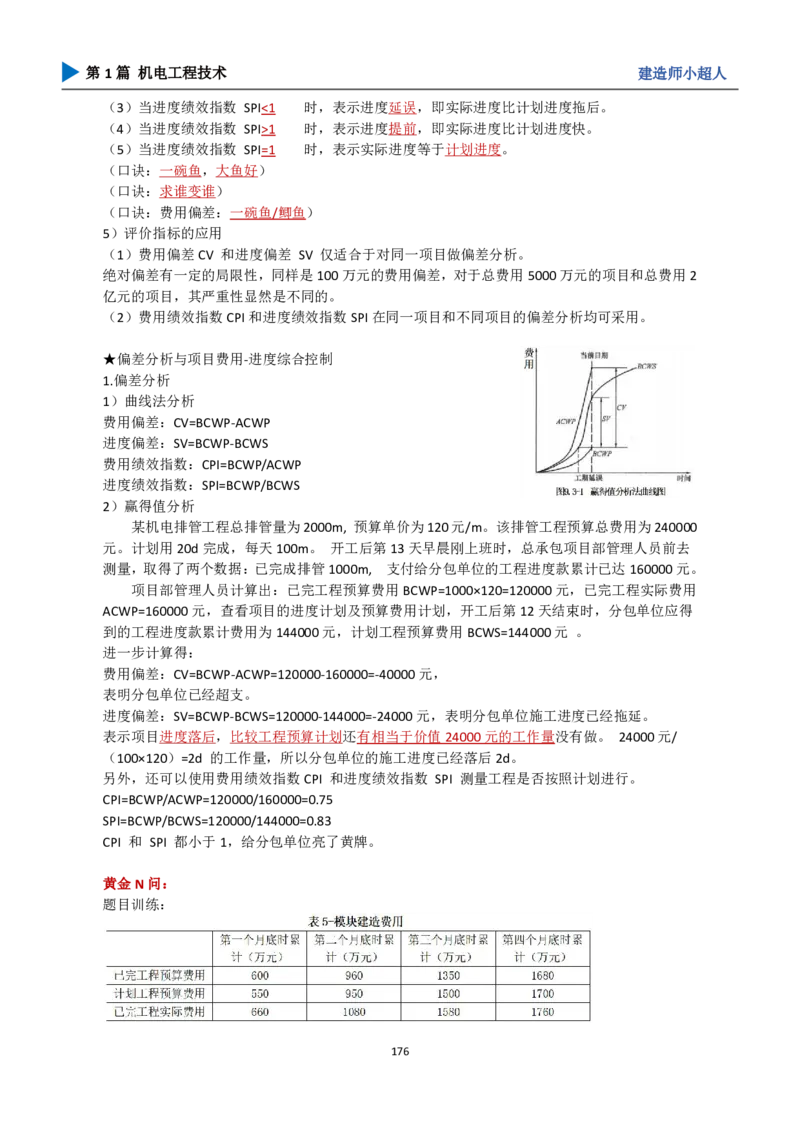

1）曲线法分析
费用偏差：CV=BCWP-ACWP
进度偏差：SV=BCWP-BCWS
费用绩效指数：CPI=BCWP/ACWP
进度绩效指数：SPI=BCWP/BCWS
2）赢得值分析
某机电排管工程总排管量为2000m, 预算单价为120元/m。该排管工程预算总费用为240000
元。计划用20d完成，每天100m。 开工后第13天早晨刚上班时，总承包项目部管理人员前去
测量，取得了两个数据：已完成排管1000m, 支付给分包单位的工程进度款累计已达160000元。
项目部管理人员计算出：已完工程预算费用BCWP=1000×120=120000元，已完工程实际费用
ACWP=160000元，查看项目的进度计划及预算费用计划，开工后第12天结束时，分包单位应得
到的工程进度款累计费用为144000元，计划工程预算费用BCWS=144000元 。
进一步计算得：
费用偏差：CV=BCWP-ACWP=120000-160000=-40000元，
表明分包单位已经超支。
进度偏差：SV=BCWP-BCWS=120000-144000=-24000元，表明分包单位施工进度已经拖延。
表示项目进度落后，比较工程预算计划还有相当于价值24000元的工作量没有做。 24000元/
（100×120）=2d 的工作量，所以分包单位的施工进度已经落后2d。
另外，还可以使用费用绩效指数CPI 和进度绩效指数 SPI 测量工程是否按照计划进行。
CPI=BCWP/ACWP=120000/160000=0.75
SPI=BCWP/BCWS=120000/144000=0.83
CPI 和 SPI 都小于1，给分包单位亮了黄牌。
黄金N问：
题目训练：
176第1篇 机电工程技术 建造师小超人
问题：第二月底到第三月底期间，项目进度超前还是落后了多少万元？此期间项目盈利还是亏损
了多少万元?
【答案】BCWP=1350-960=390（万元）。
BCWS=1500-950=550（万元）。
ACWP=1580-1080=500（万元）。
SV=BCWP-BCWS=390-550=-160万元，第二月底到第三月底期间，项目进度落后160万元。
CV=BCWP-ACWP=390-500=-110万元，此期间项目亏损110万元。
质量管理
黄金N问：影响工程质量的因素应包括哪些？
【答案】应包括与施工质量有关的人员、施工设备和机具、工程材料和构配件、施工方法、环境
因素和测量手段等。
黄金N问：质量交底的内容一般需包括哪些？
【答案】需包括质量要求和目标、施工部位、工艺流程及标准、验收标准、使用的材料、施工机
具、环境要求、进度规定及操作要点。
黄金N问：对于项目中的关键过程，项目部需通过哪些文件来表明施工工序所处的阶段或检査、
验收的情况，确保关键过程处于受控状态？
【答案】需通过任务单、施工日志、施工记录、隐蔽工程记录、各种检验试验记录等表明施工工
序所处的阶段或检查、验收的情况，确保关键过程处于受控状态。
黄金N问：项目部应在特殊过程实施前或实施中确认哪些方面？
【答案】（1）对技术文件和工艺进行评审。
（2）对施工机具与设施、人员的能力进行核实。
（3）在人员、材料、工艺参数、设备、环境发生变化时适时进行确认。
（4）记录必要的确认活动。
黄金N问：施工质量预控方法包括什么？
【答案】包括：施工前对质量影响因素的预控和施工过程中根据质量发展趋势所进行的预控。
黄金N问：质量预控方案内容有哪些？表达形式有哪些？
【答案】（1）主要包括：工序（过程）名称、可能出现的质量问题、提出的质量预控措施三部分。
（2）质量预控方案的表达形式有：文字、表格和预控图三种表达形式。
黄金N问：裂纹、夹渣的质量预控措施有哪些？
【答案】控制焊材发放，防止错用；进行焊前预热，采取焊后缓冷或热处理；严格按工艺卡施焊；
控制清根质量；保持现场清洁；采取防风沙措施；确保设备完好。
黄金N问：气孔的质量预控措施有哪些？
【答案】进行焊材烘干；配备焊条保温桶；采取防风措施；控制氩气纯度；焊接前进行预热。
黄金N问：未焊透的质量预控措施有哪些？
【答案】检查坡口质量；控制组对间隙；控制焊接电流电压；对电焊机仪表进行检定。
177第1篇 机电工程技术 建造师小超人
黄金N问：施工质量检验按质量检验的目的划分、施工阶段划分，各有哪些类别？
【答案】（1）施工质量检验按质量检验的目的通常可分为：施工过程质量检验、质量验收检验和
质量监督检验三种。
（2）施工质量检验按施工阶段通常可分为：进货检验、过程检验和最终检验三种。
黄金N问：施工单位组织对施工过程各阶段实施的检验， 一般包括哪些？
【答案】 一般包括自检、互检和专检，以及企业内部质量主管部门的检验。
黄金N问：质量监督检验一般由哪些部门实施？
【答案】由独立的质量监督部门对施工质量停止点、监检点进行的检验， 一般由质量监督站、市
场监督管理局、供电部门或消防等部门实施。
黄金N问：施工过程检验、最终检验，分别对那些方面检查？
【答案】（1）过程检验：施工期间各方所进行的检验，包括质量控制点检验、隐蔽工程检验、关
键过程检验、特殊过程检验、过程试验、检验批和分部分项验收等。
（2）最终检验：即竣工验收阶段的质量检验，包括单位工程验收、联动试车、质量监督检查核定
等。
黄金N问：施工质量检验的主要依据有哪些？
【答案】施工质量检验主要依据：有关质量的法律、法规；施工质量验收标准规范、规程；施工
合同；设计文件、施工图纸；产品技术文件；企业内部标准等。
黄金N问：
案例背景：
质量检验员对分部工程施工班组完成的作业检验时，发现存在质量问题，要求施工单位返工。
问题：案例中的质量问题，是由于哪些环节失控造成的？
【答案】是由于自检和互检环节失控造成。
黄金N问：什么是“三检制”？“三检制”的记录分别由谁填写？
【答案】（1）“三检制”，即操作者的“自检”，施工人员之间的“互检”（交接检）和专职质量检验
人员“专检”相结合的一种检验制度。
自检指由施工人员对自己的施工作业或已完成的分项工程进行自我检验，实施自我控制、自我把
关，及时消除异常因素，以防止不合格产品进入下道工序。
互检指同组施工人员之间对所完成的作业或分项工程进行互相检查，或是本班组的质量检查员的
抽检，或是下道作业对上道作业的交接检验，是对自检的复核和确认。
专检是指质量检验员对分部、分项工程进行检验，用以弥补自检、互检的不足。
（2）“自检”记录由施工作业队（或施工班组）负责人填写并保存；
“互检”记录由领工员负责填写（要求上下道工序施工负责人签字确认）并保存；
“专 检”记录由各相关质量检查人员负责填写。
黄金N问：对材料质量检验的内容包括哪些？
【答案】材料实体质量检验、质量证明文件检查和试验复验等内容。
黄金N问：对工序质量检查的基本方法有哪些？
178第1篇 机电工程技术 建造师小超人
【答案】感官检验法、实测检验法和试验检验法等。
黄金N问：施工时发现不合格物资(材料)时，应如何处理?
【答案】① 当发现不合格物资时，应及时停止该工序的施工作业或停止材料使用，并进行标识
隔离。
② 已经发出的材料应及时追回。
③ 属于业主提供的设备材料应及时通知业主和监理。
④ 对于不合格的原材料，应联系供货单位提出更换或退货要求。
⑤ 已经形成半成品或制成品的过程产品，应组织相关人员进行评审，提出处置措施。
⑥实施处置措施。
黄金N问：不合格工序处置有哪些处置方式？
【答案】① 返修处理；② 返工处理；③ 不作处理；④ 降级使用；⑤ 报废处理。
黄金N问：检验批验收、分项工程验收、分部（子分部）工程验收、单位（子单位）工程验收各
由谁组织？
【答案】① 检验批验收：由专业监理工程师组织施工单位项目专业质量检查员、专业工长等进
行验收。
② 分项工程验收：由建设单位专业技术负责人（监理工程师）组织施工单位专业技术质量负责
人进行验收。
③ 分部（子分部）工程验收由建设单位项目负责人（总监理工程师）组织施工单位和监理、设
计等有关单位项目负责人及技术负责人进行验收。
④ 单位（子单位）工程验收：由建设单位项目负责人组织施工单位、监理单位、设计单位等项
目负责人进行验收。
黄金N问：
案例背景：
直埋电缆敷设工程施工中，安装公司按规定的程序申报验收后，进行了直埋电缆的掩埋。
问题：案例中，安装公司应如何申报验收？
【答案】工程具备隐蔽条件时，施工单位进行自检，并在隐蔽前48h以书面形式通知建设单位（监
理单位）或工程质量监督、检验单位进行验收。通知内容包括：隐蔽验收的内容、隐蔽方式、验
收时间和地点等。
黄金N问：施工常用的质量数据统计分析方法有哪些？
【答案】统计调查表法、分层法、排列图法和因果分析图法。
黄金N问：

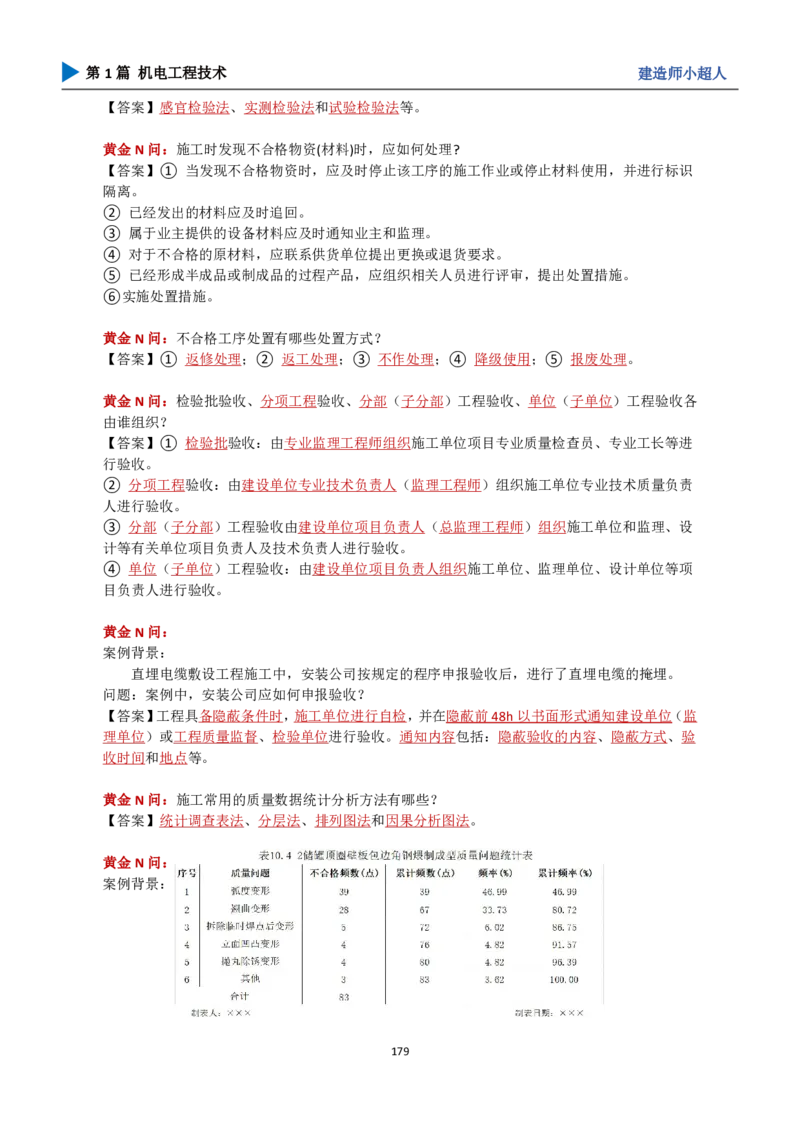

案例背景：
179第1篇 机电工程技术 建造师小超人
问题：储罐顶圈壁板包边角钢煨制成型的主要质量问题是什么？
【答案】“弧形变形”和“翘曲变形”两项占到累计频率的80.72%,是储罐顶圈壁板包边角钢煨制成型
的主要质量问题。
★排列图法
2）排列图结构形式
通常按累计频率划分为主要因素 A类（0～80%）；
次要因素B 类（80%～90%）；
一般因素C 类（90%～100%） 三类。
3）排列图的应用步骤
（8） 一般认为，累计频率在80%以内的项目属于A 类因素，是主要的质量问题。
金N问：质量问题调查内容包括哪些？
【答案】质量问题发生的范围、部位、性质、影响程度、施工单位、施工人员等。
黄金N问：特种设备事故分级有哪些？
【答案】特别重大事故、重大事故、较大事故和一般事故。
黄金N问：建设工程质量方面存在的问题的风险有有哪些？
【答案】发生工程垮塌事故；存在影响结构安全的重大隐患；影响使用功能。
黄金N问：
背景资料：
安装公司施工时发生质量事故，死亡3人，重伤5人，直接经济损失300万。
问题：
1.此次事故属于哪个等级？
2.事故该如何报告？
3.事故报告应包含哪些内容？
1.【答案】较大事故。
2.【答案】事故现场有关人员应当立即向工程建设单位负责人报告；工程建设单位负责人接到报
告后，应于1小时内向事故发生地县级以上人民政府住房和城乡建设主管部门及有关部门报告。
情况紧急时，事故现场有关人员可直接向事故发生地县级以上人民政府住房和城乡建设主管部门
报告。
黄金N问：特种设备事故发生质量事故，应如何采取措施？
【答案】特种设备事故发生后，事故发生单位应当立即启动事故应急预案，组织抢救，防止事故
扩大，减少人员伤亡和财产损失，并及时向事故发生地县级以上特种设备安全监督管理部门和有
关部门报告。
成本管理
黄金N问：工程量清单由那些组成？
【答案】由分部分项工程项目清单、措施项目清单、其他项目清单、规费和税金项目清单组成。
黄金N问：分部分项工程项目清单必须载明哪些内容?
180第1篇 机电工程技术 建造师小超人
【答案】项目编码、项目名称、项目特征、计量单位和工程量。
黄金N问：清单综合单价相对全费用综合单价，不包括哪些？
【答案】不包括措施费、规费和税金。
备注：综合单价法
（1）全费用综合单价
单价中综合了分项工程人工费、材料费、机械费、管理费、利润、规费、人材机价差、税金以及
一定范围的风险等全部费用。
（2）清单综合单价
单价中综合了完成一个规定清单项目所需的人工费、材料和工程设备费、施工机 具使用费、企业
管理费、利润以及一定范围的风险费用，但并未包括措施费、规费和税金，因此它是一种不完全
综合单价。
黄金N问：
案例背景：
某机电施工单位中标某电厂锅炉烟风道制作安装工程。施工单位成本管理部门测算后，给项
目部下达的考核成本目标为4700万元。项目对工程成本费用进行认真分析测算后，确定项目的计
划成本为4500万元。由于该项目部注重成本控制，实际成本降低率达8%。
问题:计算项目部的计划成本降低率和实际的成本费用。

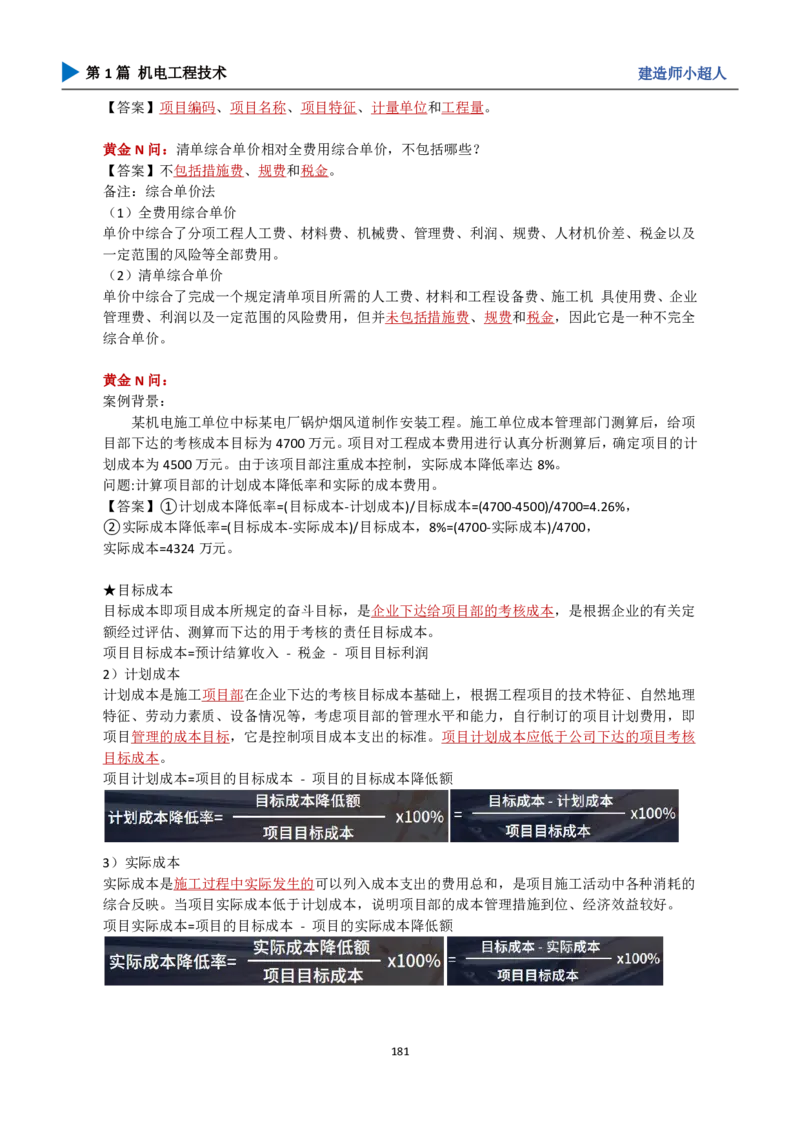

【答案】①计划成本降低率=(目标成本-计划成本)/目标成本=(4700-4500)/4700=4.26%，
②实际成本降低率=(目标成本-实际成本)/目标成本，8%=(4700-实际成本)/4700，
实际成本=4324万元。
★目标成本
目标成本即项目成本所规定的奋斗目标，是企业下达给项目部的考核成本，是根据企业的有关定
额经过评估、测算而下达的用于考核的责任目标成本。
项目目标成本=预计结算收入 - 税金 - 项目目标利润
2）计划成本
计划成本是施工项目部在企业下达的考核目标成本基础上，根据工程项目的技术特征、自然地理
特征、劳动力素质、设备情况等，考虑项目部的管理水平和能力，自行制订的项目计划费用，即
项目管理的成本目标，它是控制项目成本支出的标准。项目计划成本应低于公司下达的项目考核
目标成本。
项目计划成本=项目的目标成本 - 项目的目标成本降低额
3）实际成本
实际成本是施工过程中实际发生的可以列入成本支出的费用总和，是项目施工活动中各种消耗的
综合反映。当项目实际成本低于计划成本，说明项目部的成本管理措施到位、经济效益较好。
项目实际成本=项目的目标成本 - 项目的实际成本降低额
181第1篇 机电工程技术 建造师小超人
黄金N问：施工成本控制的原则有哪些？
【答案】（1）成本最低化的原则
（2）全面成本控制的原则
（3）动态控制的原则
（4）目标管理的原则
（5）责、权、利相结合的原则
（6）开源与节流相结合的原则
（口诀：开源冻结地面）
黄金N问：施工成本控制的方法有哪些？
【答案】1）以施工图控制成本；2）工期成本的动态控制；3）施工成本偏差控制。
黄金N问：材料费的控制应如何进行？
【答案】在实行按“量价分离”方法计算工程造价的条件下，项目材料管理人员有必要经常关注材
料市场价格的变动，并积累系统、详实的市场信息；主要材料消耗数量的控制， 则应通过“限额
领料单”去落实。
安全管理
黄金N问：安全风险评价的方法主要有哪些？
【答案】工作危害分析法（JHA）; 作业条件危险性分析法（LEC）; 安全检查表法（SCL）。
黄金N问：风险控制的技术措施与管理措施各有哪些？
【答案】（1）风险控制的技术措施：消除风险的措施；降低风险的措施；控制风险的措施。
（2）风险控制的管理措施：制定、完善管理程序和操作规程；制定、落实风险监控管理措施；制
定、落实应急预案；加强员工的职业健康、安全和环境教育培训；建立检查监督和奖惩机制。
黄金N问：风险的监督检查活动有哪些？
【答案】常规检查；监控已知的风险；定期和不定期检查。
黄金N问：危险源构成要素有哪些？
【答案】潜在危险性、存在条件和触发因素。
黄金N问：生产过程危险和有害因素有哪些？或按可能导致生产过程中危险和有害因素的性质怎
样分类？
【答案】“人的因素”“物的因素”“环境因素”和“管理因素”。
黄金N问：危险源应怎样分类？
【答案】危险源分为物理危险源、化学危险源、生物危险源、社会心态危险源等各种类型。
黄金N问：施工现场常见的危险（源）类型都有哪些？
【答案】高空坠落、机械伤害、起重吊装、动用明火、密闭容器、带电调试、管道和容器的无损
检测、压力试验、清洗吹扫、临时用电、试运行等。
黄金N问：安全检查表内容包括哪些？
182第1篇 机电工程技术 建造师小超人
【答案】危险源名称、性质、风险评价和可能的影响后果，需采取的对策或措施。

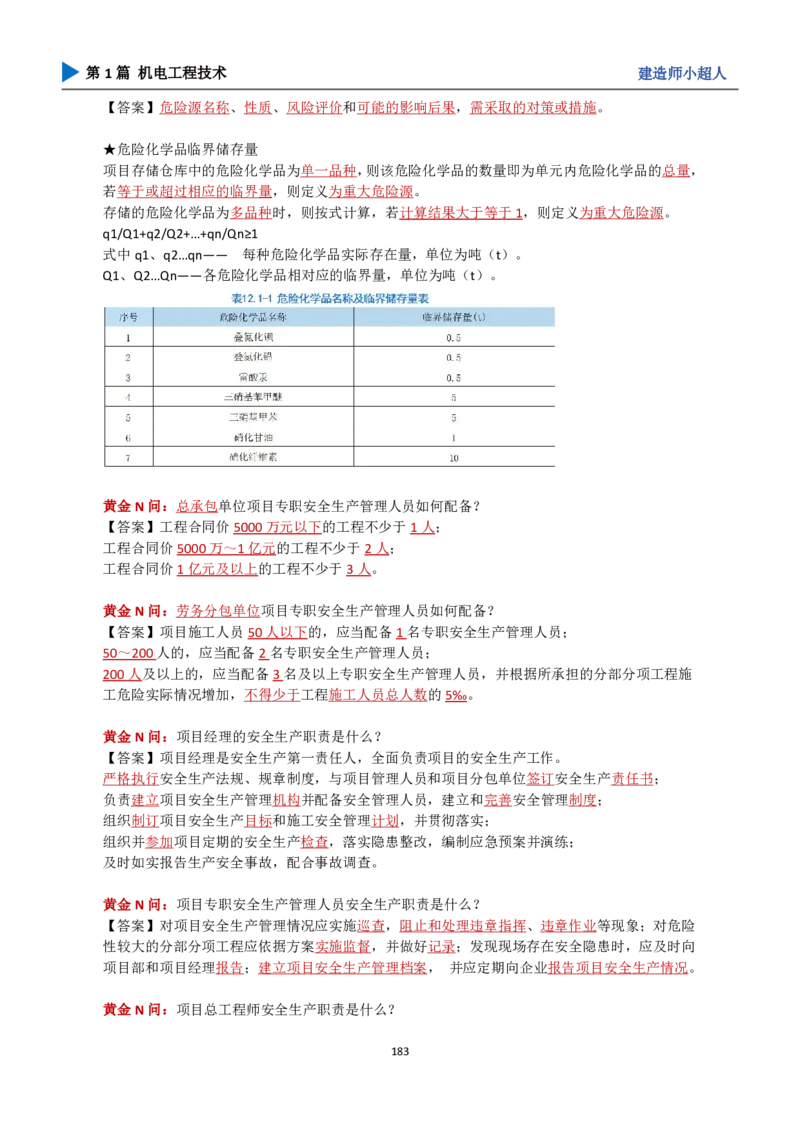

★危险化学品临界储存量
项目存储仓库中的危险化学品为单一品种，则该危险化学品的数量即为单元内危险化学品的总量，
若等于或超过相应的临界量，则定义为重大危险源。
存储的危险化学品为多品种时，则按式计算，若计算结果大于等于1，则定义为重大危险源。
q1/Q1+q2/Q2+…+qn/Qn≥1
式中q1、q2…qn—— 每种危险化学品实际存在量，单位为吨（t）。
Q1、Q2…Qn——各危险化学品相对应的临界量，单位为吨（t）。
黄金N问：总承包单位项目专职安全生产管理人员如何配备？
【答案】工程合同价5000万元以下的工程不少于1人；
工程合同价5000万～1亿元的工程不少于2人；
工程合同价1亿元及以上的工程不少于3人。
黄金N问：劳务分包单位项目专职安全生产管理人员如何配备？
【答案】项目施工人员50人以下的，应当配备1名专职安全生产管理人员；
50～200人的，应当配备2名专职安全生产管理人员；
200人及以上的，应当配备3名及以上专职安全生产管理人员，并根据所承担的分部分项工程施
工危险实际情况增加，不得少于工程施工人员总人数的5‰。
黄金N问：项目经理的安全生产职责是什么？
【答案】项目经理是安全生产第一责任人，全面负责项目的安全生产工作。
严格执行安全生产法规、规章制度，与项目管理人员和项目分包单位签订安全生产责任书；
负责建立项目安全生产管理机构并配备安全管理人员，建立和完善安全管理制度；
组织制订项目安全生产目标和施工安全管理计划，并贯彻落实；
组织并参加项目定期的安全生产检查，落实隐患整改，编制应急预案并演练；
及时如实报告生产安全事故，配合事故调查。
黄金N问：项目专职安全生产管理人员安全生产职责是什么？
【答案】对项目安全生产管理情况应实施巡查，阻止和处理违章指挥、违章作业等现象；对危险
性较大的分部分项工程应依据方案实施监督，并做好记录；发现现场存在安全隐患时，应及时向
项目部和项目经理报告；建立项目安全生产管理档案， 并应定期向企业报告项目安全生产情况。
黄金N问：项目总工程师安全生产职责是什么？
183第1篇 机电工程技术 建造师小超人
【答案】对本工程项目的安全生产负技术责任；组织编制施工组织设计、专项施工方案，按规定
对施工组织设计、专项施工方案进行审批、论证、交底、检查。
黄金N问：安全检查类型有哪些？安全检查的重点是什么？
【答案】（1）安全检查类型应包括日常巡查、专项检查、季节性检查、定期检查、不定期抽查、
飞行检查等；
（2）安全检查的重点是查违章指挥和违章作业、查直接作业环节的安全保证措施等。
黄金N问：起重机吊装过程中，应重点监测哪些？
【答案】吊点及吊索具受力；起升卷扬机及变幅卷扬机；超起系统工作区域；起重机吊装主要参
数仪表显示变化情况（吊臂长度、工作半径、仰角、载荷及负载率等）；吊装安全距离；起重机
水平度及地基变化情况等。
黄金N问：安全技术交底应如何实施？
【答案】（1）施工单位负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、
作业人员做出详细说明，工程技术人员要将工程概况、施工方法、安全技术措施等向全体职工详
细交底，并由双方签字确认。
（2）施工员（工长）向所管辖的班组进行安全技术措施交底。
黄金N问：施工现场突发事件包括哪些类别？
【答案】（1）施工生产事件；（2）自然灾害事件；（3）公共卫生事件；（4）社会安全事件。
黄金N问：生产经营单位应急预案分为哪些？
【答案】综合应急预案、专项应急预案和现场处置方案。
黄金N问：综合应急预案、专项应急预案、现场处置方案的内容应规定什么？
【答案】（1）综合应急预案应当规定应急组织机构及其职责、应急预案体系、事故风险描述、预
警及信息报告、应急响应、保障措施、应急预案管理等内容。
（2）专项应急预案应当规定应急指挥机构与职责、处置程序和措施等内容。
（3）现场处置方案应当规定应急工作职责、应急处置措施和注意事项等内容。
黄金N问：应急预案的演练分为那些级别？演练的频次有何规定？
【答案】（1）分为项目部级演练、企业级演练以及配合政府联合演练三个级别。
（2）项目部级现场处置方案演练频次为每半年至少1次。
企业级综合应急预案演练或者专项应急预案演练频次为每年至少1次。
企业和政府联合进行的演练，由政府相关部门控制演练的范围和演练的频次。
黄金N问：安全事故报告如何进行？
【答案】事故发生后，事故现场有关人员应立即向本单位负责人报告；单位负责人接到报告后，
应当于1小时内向事发地县级以上人民政府安全生产监督管理部门和负有安全生产监督管理职责
的有关部门报告；情况紧急时，事故现场有关人员可以直接向事发地县级以上人民政府安全生产
监督管理部门和负有安全生产监督管理职责的有关部门报告。
黄金N问：安全事故报告的内容有哪些？
184第1篇 机电工程技术 建造师小超人
【答案】事故发生单位概况；事故发生的时间、地点以及施工现场情况；事故的简要经过；事故
已经造成或者可能造成的伤亡人数（包括下落不明的人数）和初步估计的直接经济损失；已经采
取的措施；其他应报告的情况。
黄金N问：事故处置应坚持“四不放过”原则是什么？
【答案】事故原因未查清不放过；事故责任人未受到处理不放过；事故责任人和周围群众没有受
到教育不放过；事故没有制定纠正和预防措施不放过。
绿色建造及施工现场环境
黄金N问：绿色施工要点包括哪几个方面？
【答案】绿色施工管理、环境保护、资源节约、人力资源节约和保护、技术创新等。
黄金N问：绿色施工管理包括哪几个方面？
【答案】包括组织管理、规划管理、实施管理、评价管理、施工人员职业安全健康管理五个方面。
（口诀：组织规划评安全）
黄金N问：绿色施工评价框架体系有哪些构成？
【答案】由基本规定评价、指标评价、要素评价、批次评价、阶段评价、单位工程评价及评价等
级划分等构成，绿色施工评价依此顺序进行。
黄金N问：绿色施工评价指标分为哪几类?
【答案】控制项、一般项、优选项。
黄金N问：单位工程绿色施工评价等级分为哪几个档次?
【答案】不合格、合格、优良。
黄金N问：绿色施工评价频次有哪些要求?
【答案】工程项目绿色施工批次评价次数每季度不应少于1次，且每阶段不应少于1次。
黄金N问：绿色施工评价组织是谁，谁参与?
【答案】① 单位工程绿色施工评价应由建设单位组织，施工单位和监理单位参加。
② 单位工程绿色施工阶段评价应由建设单位或监理单位组织，建设单位、监理单位和施工单位
参加。
③ 单位工程绿色施工批次评价应由施工单位组织，建设单位和监理单位参加。
④ 企业应对本企业范围内绿色施工的项目进行随机检查，并对工程项目绿色施工 完成情况进行
评估。
黄金N问：扬尘控制措施有哪些？
【答案】（1）运送土方、垃圾、设备及建筑材料等时，不应污损道路。运输容易散落、飞扬、流
漏的物料的车辆，应采取措施封闭严密。施工现场出口应设置洗车设施，保持开出现场车辆的清
洁。
（2）现场道路、加工区、材料堆放区宜及时进行地面硬化。
（3）土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于1.5m, 不扩散到场区
外。
185第1篇 机电工程技术 建造师小超人
（4）对易产生扬尘的堆放材料应采取覆盖措施；对粉末状材料应封闭存放。
（5）建（构）筑物机械拆除前，做好扬尘控制计划；拆除爆破作业前应做好扬尘控制。
（6）管道和钢结构的喷砂除锈作业应在封闭的厂房内进行。
黄金N问：噪声与振动控制措施有哪些？
【答案】在施工场界对噪声进行实时监测与控制，现场噪声排放不得超过规定。
尽量使用低噪声、低振动的机具，采取隔声与隔振措施。
黄金N问：光污染控制措施有哪些？
【答案】（1）夜间电焊作业应采取遮挡措施，避免电焊弧光外泄。
（2）大型照明灯应控制照射角度，防止强光外泄。
（3）施工现场采取限时施工、遮光或封闭等防治光污染的措施。
黄金N问：水污染控制措施有哪些？
【答案】（1）在施工现场应针对不同的污水，设置相应的处理设施。
（2）污水排放应委托有资质的单位进行废水水质检测，提供相应的污水检测报告。
（3）保护地下水环境。采用隔水性能好的边坡支护技术。
（4）对于化学品等有毒材料、油料的储存地，应有严格的隔水层设计，做好渗漏液收集和处理。
黄金N问：土壤保护措施有哪些？
【答案】（1）保护地表环境，防止土壤侵蚀、流失。因施工造成的裸土应及时覆盖。
（2）污水处理设施等不发生堵塞、渗漏、溢出等现象。
（3）防腐保温用油漆、绝缘脂和易产生粉尘的材料等应妥善保管，对现场地面造成污染时应及时
进行清理。
（4）对于有毒有害废弃物应回收后交有资质的单位处理，不能作为建筑垃圾外运。
（5）施工后应恢复施工活动破坏的植被。
黄金N问：现场文明施工的目标是什么？
【答案】规范施工现场的场容，保持作业环境的整洁卫生；科学组织施工，使生产有序进行；减
少施工对周围居民和环境的影响；保证施工现场人员的安全和身体健康。
资源与协调管理
黄金N问：
案例背景：
某安装公司承接一制药厂工程，工程内容起重吊装、焊接工程、钢结构、储罐、管道、电气
等。
施工前，项目部配备了项目部负责人，项目部现场施工管理人员。
钢结构厂房为3层结构，采用2台流动式起重机吊装，安装时需搭设脚手架。
进行储罐焊接前检查时发现，焊工A离开作业岗位10个月，管理人员认为焊工A需要重新
进行考核，合格后方可上岗。储罐焊接后，由Ⅰ级无损检测人员编制无损检测操作指导书，随后
准备进行无损检测，被相关部门制止。
问题：1项目部负责人，项目部现场施工管理人员，各有哪些成员组成？
2.该工程中，有哪些特种作业人员？
3.为什么管理人员认为焊工A需要重新进行考核，合格后方可上岗？
186第1篇 机电工程技术 建造师小超人
4.案例中无损检测被相关部门制止的原因是什么？正确做法是什么？
1.【答案】项目部负责人：项目经理、项目副经理、项目技术负责人。
项目部现场施工管理人员：施工员、材料员、安全员、机械员、劳务员、资料员、质量员、标准
员等必须经培训、考试，持证上岗。
2.【答案】建筑电工，建筑架子工， 建筑起重信号司索工，建筑起重机械司机，建筑起重机械安
装拆卸工，高处作业吊篮安装拆卸工。
3.【答案】理由：焊工A离开作业岗位10个月。
规范要求：离开特种作业岗位6个月以上的特种作业人员，上岗前必须重新进行考核，合格后方
可上岗作业。
4.【答案】被相关部门制止的原因：Ⅰ级无损检测人员编制一般的无损检操作指导书错误。
Ⅰ级无损检测人员只能：无损检测操作，记录检测数据，整理检测资料
正确做法：由Ⅱ级无损检测人员编制一般的无损检操作指导书，Ⅰ级无损检测人员按检测工艺独
立进行检测操作。
★人力资源配置
1）施工现场项目部主要人员的配备
（1）项目部负责人：项目经理、项目副经理、项目技术负责人。项目经理必须具有机电工程建造
师资格及安全生产考核合格证。
（4）项目部现场施工管理人员：施工员、材料员、安全员、机械员、劳务员、
资料员、质量员、标准员等必须经培训、考试、持证上岗。
施工员、质量员要根据项目专业情况配备，安全员要根据项目大小配备。
（口诀：老子按标志踩鸡屎）
★特种作业人员配置要求
（1）特种作业人员：包括：建筑电工，建筑架子工， 建筑起重信号司索工，建筑起重机械司机，
建筑起重机械安装拆卸工，高处作业吊篮安装拆卸工。
（2）特种作业人员资格条件及管理要求：特种作业人员必须取得建筑施工特种作业人员操作资格
证书后方可上岗作业。
特种作业人员操作证要定期复审。离开特种作业岗位6个月以上的应重新进行实际操作考试，经
确认合格后方可上岗作业。
★特种设备作业人员配置要求
（1）特种设备作业人员：特种设备作业人员指从事特种设备作业的人员及其相关管理人员。
取得国家统一格式的特种设备安全管理及作业人员证书，方可从事相应的作业或者管理工作。
机电安装工程中涉及的特种设备作业人员有：特种设备安全管理人员、电梯维修工、起重机作业
人员（起重机指挥、起重机司机）、特种设备焊接作业人员。
（2）从事锅炉、压力容器与压力管道焊接作业人员要求：
特种设备的焊接作业应由持有“特种设备安全管理及作业人员证”的焊工担任。
持证手工焊焊工或者焊机操作工使用某焊接方法中断特种设备焊接作业6个月以上，该手工焊焊
工或者焊机操作工若再使用该焊接方法进行特种设备焊接作业前，应当复审抽考。
187第1篇 机电工程技术 建造师小超人
★无损检测人员的规定
等级 工作范围
Ⅰ级 无损检测操作，记录检测数据，整理检测资料。
Ⅱ级 根据无损检测工艺规程编制针对具体工件的无损检测操作指导书，按照规范、标准规定，
评定检测结果，编制或者审核无损检测报告。
Ⅲ级 根据标准编制和审核无损检测工艺，确定用于特定对象的特殊无损检测方法、技术和工
艺规程，对无损检测结果进行分析、评定或者解释。
无损检测人员必须取得“特种设备检验检测人员证”，方可从事与其资格证方法、级别相对应的无
损检测工作。
黄金N问：人力资源管理部门对新员工有哪些培训方式？
【答案】技术培训、取证培训、安全培训、企业制度及文化培训。
黄金N问：劳动力优化配置的方法有哪些？
【答案】① 按照充分利用、提高效率、降低成本的原则确定每项工作所需劳动力的种类和数量。
② 根据项目进度计划进行劳动力配置的时间安排。
③ 进行劳动力资源的平衡和优化，同时考虑劳动力来源，最终形成劳动力优化配 置计划。
黄金N问：如何进行劳动力的动态管理？
【答案】劳动力的动态管理是指根据生产任务和施工条件的变化对劳动力进行跟踪平衡、协调，
以解决劳务失衡、劳务与生产要求脱节的动态过程。
黄金N问：设备采购技术文件包括什么？
【答案】① 设备请购文件。内容包括：供货范围；技术要求和说明、质量标准；图纸、数据表；
检验要求；供货商提交文件的要求等。
② 请购书附件。内容包括：数据表、技术规格书、图纸及技术要求、特殊要求和注意事项等。
黄金N问：设备采购商务文件包括什么？
【答案】询价函及供货一览表；报价须知；设备采购合同基本条款和条件；包装、唛头、装运及
付款须知；确认报价回函（格式）。
黄金N问：对潜在供货商能力调查包括哪些方面？
【答案】调查供货商的技术水平、生产能力、生产周期、地理位置。调查潜在供货商的分布，地
理位置、交通运输对交货期的影响程度。
黄金N问：对供货商审查包括哪些方面？
【答案】① 供货商所取得的制造许可是否满足该类设备制造。
② 供货商的生产装备和技术水平是否满足该类设备制造要求，并能保证产品质量和进度。
③ 了解供货商的财务状态和信誉。
④审查供货商生产任务的饱满程度，以期供货商的生产安排与项目进度要求一致。
⑤同型号或类似设备的制造业绩。
⑥ 审查供货商的地理位置、供货商制造场地至建设现场的运输条件。
黄金N问：设备采购评审都分哪几类？
188第1篇 机电工程技术 建造师小超人
【答案】技术评审、商务评审、综合评审
黄金N问：综合评审应从哪些方面综合评价并排出推荐顺序？
【答案】从质量、进度、费用、执行合同的信誉、同类产品业绩、交通运输条件等方面综合评价
并排出推荐顺序。
黄金N问：设备监造大纲的编制依据有哪些？
【答案】设备供货合同；国家有关法规、规章、技术标准；设备设计（制造）图纸、规格书、技
术协议；设备设计（制造）图纸、规格书、技术协议；设备制造相关的质量规范和工艺文件。
黄金N问：设备监造大纲的内容有哪些？
【答案】（1）监造计划及进行控制和管理的措施。
（2）设备监造单位，若外委则需签订设备监造委托合同；有资格的相应专业技术人员到设备制造
现场进行监造工作。
（3）设备监造过程，有设备制造全过程监造和制造中重要环节的监造；☆设备监造的技术要点和
验收实施要求。
（口诀：鸡蛋咬过人）
黄金N问：设备监造目的是什么？
【答案】验证制造过程和制造产品的质量，包括对原材料进货的检验、制造加工、组装、中间产
品试验、除锈、强度试验、严密性试验、整机性能考核试验、油漆、包装直至完成出厂检验，并
具备装运条件。
黄金N问：设备监造审查的内容有哪些？
【答案】（1）审查制造单位质量管理体系、生产工艺文件和质量验收文件、质量检查验收报告。
（2）审查原材料、外购件的质量证明书和复验报告。
（3）审查设备制造过程中的特种作业文件，审查特种作业人员资格证。
（4）现场见证，如外观质量、规格尺寸、制造加工工艺等。停工待检点见证。
黄金N问：审核质量保证体系文件有哪些？
【答案】（1）监造过程相关的质量管理体系文件，如程序文件及作业工艺文件。
（2）设备制造过程中不合格品控制及其纠正措施控制程序。
（3）监造记录、检查监督员工作定期报表等。
黄金N问：监造人员日常巡检的内容是什么？
【答案】检查制造单位执行工艺纪律情况、工序质量情况、各种工艺文件的贯彻情况，不合格品
的处置以及标识、包装和发运情况。
黄金N问：设备验收有谁组织？谁参与？
【答案】（1）由建设单位组织设备现场验收。
（2）参加验收人员由建设单位、监理单位、设备供货厂商、施工方有关代表参加。
黄金N问：工程设备运输时，沿途公路作业、沿途桥梁作业、现场道路作业分别有哪些要求？
【答案】（1）沿途公路作业。在大件设备运输前应会同有关单位对道路地下管线设施进行检查、
189第1篇 机电工程技术 建造师小超人
测量、计算，由此确定行驶路线和需采取的措施。
（2）沿途桥梁作业。按照车辆运输行走路线，以及桥梁的设计负荷、使用年限及当时状况，在车
辆行驶前应对每座桥梁进行检测、计算，并采取相关的修复和加固措施。
（3）现场道路作业。道路两侧用大石块填充并盖厚钢板加固；车辆停靠指定位置后，考虑顶升、
平移、拖运等作业工作，在作业区内均铺设厚钢板增加承载力；沿途其他施工用的障碍物要尽数
拆除和搬离。
黄金N问：设备入库保管有哪些要求？
【答案】设备入库后，必须由设备负责人、采购人员及设备管理员三方共同对采购的设备材料进
行确认。确认内容包括质量证明资料、设备外观检查、规格和型号确认、数量核对；核对无误后，
由三方在设备入库单上共同签字，入库底单由设备管理员存档。
黄金N问：材料计划内容有哪些？
【答案】材料种类、规格品种、数量、工程项目、使用时间、技术要求等内容。
黄金N问：材料进场验收时，应根据那些证件对材料的数量和质量验收？
【答案】根据进料计划、送料凭证、质量保证书或产品合格证，
进行材料的数量和质量验收。
（口诀：量产花瓶）
黄金N问：
材料进场验收的要求是什么？
【答案】（1）进场验收、复检。在材料进场时必须根据进料计划、送料凭证、质量保证书或产品
合格证，进行材料的数量和质量验收；要求复检的材料应有取样送检证明报告。
（2）按验收标准、规定验收。验收工作按质量验收规范和计量检测规定进行。
（3）验收内容应完整。包括品种、规格、型号、质量、数量、证件等。
（4）做好记录、办理验收。验收要做好记录、办理验收手续。
（5）不合格的材料拒绝接收。
黄金N问：材料保管要求有哪些？
【答案】（1）专人管理。（2）建立台账。（3）标识清楚。（4）安全防护。
（5）分类存放。（6）定期盘点。
（口诀：俺骑jianren，累死）
黄金N问：
案例背景：
某施工单位与建设单位签订了一项机电安装工程和厂房钢结构安装项目施工承包合同。合同
中对于钢结构安装方法作了详细的规定，具体包括钢结构安装工艺流程、测量方案、构件安装等。
合同规定钢材等主材由建设单位供货。施工单位项目部材料供应部门按照设计给出的材料表从建
设单位处将全部钢结构需用材料领出，入库之后，通知相关工程队领取。施工过程中发生了下列
情况：
施工单位项目部下属工程队中，甲队负责钢结构框架施工，乙队负责管架制作与安装。甲队
认为框架还不具备预制施工作业条件，未立即领取材料。乙队为了抢进度和使用方便，在还未报
送材料需用计划条件下就将本队钢结构施工相关的库存所有规格型号的型钢全部领走。
190第1篇 机电工程技术 建造师小超人
工程施工开始后，甲队领取了库存所剩余的型钢，并正计划进行框架钢结构预制时发现型钢
规格型号不全，再次到项目部材料供应部门领取时，发现已经领完了，迫使甲队处于间歇停工待
料状态。此时，乙队负责制作的管架预制基本完成，还剩余了部分材料。项目部材料供应部门将
余料调剂到甲队，甲队的材料仍然有缺口。
问题
1.甲、乙两个工程施工队在领取材料中各有哪些错误做法？正确的做法是什么？
2.施工单位项目部材料供应部门在材料领发过程中存在哪些问题？应该怎样纠正？
1.【答案】错误做法是：其一，甲队不及时领料，乙队超限额乱领和多领材料；其二，两队均未
事先报送材料需用计划，违背了领料制度。
正确做法是：其一，用料前向项目部材料供应部门报送材料需用计划，并经供应部门审批和同意
后，方可领料；其二，按审批的材料需用计划实行限额领料；其三，施工完后剩余材料应及时办
理退库。
2.【答案】施工单位项目部材料供应部门存在的问题是：其一，仅按照设计材料表向建设单位领
料；其二，发放材料在时间上、数量上很随意；其三，缺乏组织程序。
解决该问题的措施是：其一，建立和完善项目材料需用量和供应计划体系；其二，严格执行材料
使用限额领料制度。
★材料领发要求
（1）建立领发料台账。记录领发和节超状况。
（2）限额领料。凡有定额的工程用料，凭限额领料单领发材料。
（3）定额发料。施工设施用料也实行定额发料制度，以设施用料计划进行总控制。
（4）超限额用料经签发批准。在用料前应办理手续，填写限额领料单，注明超耗原因，经签发批
准后实施。
黄金N问：价值工程用于材料管理的目的是什么？
【答案】寻求降低材料成本、提高应用材料价值的主要途径。如材料功能不变，降低其成本，工
程项目中使用岩棉板代替聚苯板即是如此。
黄金N问：施工机械选择的方法有哪些？
【答案】（1）应用综合评分法。（2）单位工程量成本比较法。（3）界限使用判断法。（4）等
值成本法。
黄金N问：项目部使用的施工机械设备应建立哪些管理制度?
【答案】重要施工机械设备专机专人负责制、机长负责制和操作人员持证上岗制。严格执行施工
机械设备操作规程与保养规程。机械使用管理的“三定”制度，指定人、定机、定岗位责任。使用
保养制度、严格操作制度、安全操作的规程。
黄金N问：施工机械设备操作人员要求有哪些？
【答案】（1）严格按照操作规程作业，搞好设备日常维护，保证机械设备安全运行。
（2）特种作业严格执行持证上岗制度并审查证件的有效性和作业范围。
（3）逐步达到施工机械的“四懂三会（懂性能、懂原理、懂结构、懂用途；会操作、会保养、会
排除故障）”的要求。
（4）做好机械设备运行记录，填写项目真实、齐全、准确。
191第1篇 机电工程技术 建造师小超人
黄金N问：施工进度计划安排受到哪些因素的制约？进度计划管理协调的作用是什么？
【答案】（1）受工程实体现状、机电安装工艺规律、设备材料进场时机、施工机具作业人员配备
和施工场地环境等诸因素的制约。
（2）协调管理的作用是把制约作用转化成和谐有序、相互创造的施工条件，使进度计划安排衔接
合理、紧凑可行，符合总进度计划要求。
黄金N问：五大生产要素是什么？
【答案】人力资源、施工机具、施工技术资源、设备和材料、施工资金资源。
黄金N问：质量管理协调主要作用于哪些方面？
【答案】主要作用于质量检查、检验计划编制与施工进度计划要求的一致性，
作用于质量检查或验收记录的形成与施工实体进度形成的同步性，
作用于不同专业施工工序交接间的及时性，
作用于发生质量问题后处理的各专业间作业人员的协同性。
黄金N问：安全管理协调主要作用于哪些方面？
【答案】作用于全场安全检查计划中部位和顺序的安排，
作用于各专业施工用公用安全设施的设立、使用和维修，
作用于各专业在同一场所施工时对因作业可能危害他人安全而采取防护措施的设定及实施，
作用于突发安全事故应采取的应急预案之培训、演练有效性评审及维护。
黄金N问：机电工程在同一作业面上安排工作时，作业面安排协调需要协调好哪些工作？
【答案】机电工程在同一工作面上由不同专业作业人员在不同时段进行工作，专业间存在作业面
交替现象，在交接时应协调好临时设施的共同使用，如脚手架、用电和用水点等，共用机具的移
交，如电焊机、氧乙炔装置等，还要协调好已形成的工程实体的成品保护措施。如同一工作面实
行两个专业以上的搭接作业，则应协调好开始搭接的作业时 间、搭接的初始部位和作业完成后现
场的清理工作。
黄金N问：内部协调管理的形式有哪些？
【答案】（1）例行的管理协调会。
（2）建立协调调度室或设立调度员。
（3）项目经理或授权的其他领导人指令。
黄金N问：协调管理的重点有哪些？
【答案】（1）施工进度计划安排、临时设施布置。
（2）甲供物资分配、资金使用调拨。
（3）质量安全制度制定、重大质量事故和重大工程安全事故的处理。
（4）竣工验收考核、竣工结算编制和工程资料移交。
黄金N问：
背景资料
某钢厂将一条年产100万t宽厚板轧制生产线的建设项目，通过招标方式，确定该项目中的
板坯加热炉车间和热轧制车间交由具有冶金施工总承包一级资质的企业实施总承包，具体负责土
建施工，厂房钢结构制作、安装、车间内300t桥式起重机的安装，设备安装与调试及各能源介质
192第1篇 机电工程技术 建造师小超人
管道施工等，建设工期为16个月。
在施工过程中发生如下事件：
其一、因为工期太紧，总承包单位人力资源的调配出现短缺，为不影响该工程的建设进度，
征得监理工程师同意后，其将该工程中的部分土建工程和车间内桥式起重机的安装实施了分包，
对于车间内桥式起重机的安装，总承包单位技术负责人向该单位技术负责人进行了技术交底。
其二，分包单位在进行车间内桥式起重机的安装时，由于使用总承包单位的一台起重设备，
与总承包单位在该设备使用时间上发生了冲突，后经双方协商得到了解决。
其三，由于距离施工现场几百米的地方有一个小村庄，加上赶工期，工程施工昼夜进行，工
程施工给当地的居民生活带来了较大的影响，特别是施工中所产生的噪声和光污染。当地居民在
找到施工总承包单位具体负责人反映情况未果的情况下，集体向当地有关部门进行了投诉。
问题
1.在施工中，总承包单位与分包单位在什么方面上出现了沟通协调问题？
2.总承包单位在实施该项目时应考虑哪些内、外环节的沟通联系？
1.【答案】总承包单位与分包单位协调是属于项目内部协调。在设备使用上的冲突，暴露了双方
在施工资源分配供给方面的协调出现了问题。由于未能进行事先的沟通协调和安排，以至于在施
工中出现了争抢。
2.【答案】涉及的内部联系环节有：总承包单位和分包单位之间、土建单位与安装单位之间、安
装工程各专业之间。
涉及的外部联系环节有：总承包单位和业主、设计单位、设备制造厂、监理公司、市场监管部门、
市政部门、供电部门、当地村庄和居民等之间。
试运行及竣工验收
黄金N问：单机试运行前必须具备的条件有哪些？
【答案】（1）单机试运行责任已明确；（2）有关分项工程验收合格；（3）施工资料齐全；（4）
资源条件满足要求；（5）试运行方案已批准。
黄金N问：联动试运行前必须具备的条件有哪些？
【答案】（1）单位工程质量验收合格；（2）单机试运行全部合格；（3）工艺系统试验合格；（4）
管理要求已完善；（5）资源条件已满足。
黄金N问：负荷试运行前必须具备的条件有哪些？
【答案】（1）联动试运行已完成；（2）制度和技术文件已完善；（3）资源条件已具备。
黄金N问：“三查四定”指的是什么？
【答案】三查：查设计漏项、查未完工程、查工程质量隐患；四定：对查出的问题定任务、 定人
员、定时间、定措施。
黄金N问：单机试运行、联动试运行、负荷试运行分别由谁负责组织?
【答案】单机试运行由施工单位组织；联动试运行和负荷试运行由建设单位组织。
黄金N问：试运行阶段所需的水、电、气、蒸汽、原料不齐全，导致工期延误。
问题：施工单位能否索赔？说明理由。
【答案】（1）可以索赔。
（2）理由：单机试运行、联动试运行和负荷试运行阶段所需的水、电、气、蒸汽、原料、 燃料、
193第1篇 机电工程技术 建造师小超人
易损备件、各种化学品和润滑油脂等物资，应由建设单位负责供应。当合同另有 规定时，应按
合同规定执行。
黄金N问：试运行前准备工作有哪几个方面？
【答案】试运行准备工作有技术准备、组织准备、物资准备三个方面。
黄金N问：通风与空调工程试运行由谁负责，谁参与？
【答案】通风与空调系统试运行与调试应由施工单位负责，监理单位监督，供应商、设计单位、
建设单位等参与配合。试运行与调试也可委托给具有调试能力的其他单位实施。
黄金N问：消防水泵调试有哪些要求？
【答案】（1）以自动直接启动或手动直接启动消防水泵时，消防水泵应在55s内投入正常运行，
且应无不良噪声和振动。
（2）以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min或2min内投
入正常运行。
（3）消防水泵安装后应进行现场性能测试，其性能应与生产厂商提供的数据相符，并应满足消防
给水设计流量和压力的要求。
（4）消防水泵零流量时的压力不应超过设计额定压力的140%；当出流量为设计额定流量的150%
时，其出口压力不应低于设计额定压力的65%。
黄金N问：稳压泵调试有哪些要求？
【答案】（1）当达到设计启动压力时，稳压泵应立即启动；当达到系统停泵压力时，稳压泵应自
动停止运行；稳压泵启停应达到设计压力要求。
（2）能满足系统自动启动要求，且当消防主泵启动时，稳压泵应停止运行。
（3）稳压泵在正常工作时每小时的启停次数应符合设计要求，且不应大于15次/h。
（4）稳压泵启停时系统压力应平稳，且稳压泵不应频繁启停。
黄金N问：中间交接的内容有哪些？
【答案】① 按设计内容对工程实物量核实交接；② 工程质量的初评资料及有关调试记录的交
审与验证；③ 安装专用工具和剩余随机备件、材料的交接；④ 工程尾项清理及完成时间的确
认；⑤ 随机技术资料的交接。
黄金N问：负荷试运行应符合哪些标准？
【答案】（1）生产装置连续运行，生产出合格产品， 一次投料负荷试运行成功。
（2）负荷试运行的主要控制点正点到达。
（3）不发生重大设备、操作、人身事故，不发生火灾和爆炸事故。
（4）环保设施做到“三同时”，不污染环境。
（5）负荷试运行不得超过试运行预算，经济效益好。
黄金N问：建筑机电单位（子单位）工程质量验收评定合格的标准是什么？
【答案】（1）构成单位工程的各分部工程质量均应验收合格。
（2）质量控制资料应完整、真实。
（3）单位（子单位）工程所含分部工程有关安全、节能、环境保护和主要使用功能的检验资料应
完整。
194第1篇 机电工程技术 建造师小超人
（4）主要功能项目的抽查结果应符合国家现行强制性工程建设规范的规定。
（5）观感质量验收应符合要求。
黄金N问：建筑节能分部工程验收合格的条件包括哪些？
【答案】分项工程应全部合格。质量控制资料应完整，建筑节能分部工程验收资料应单独组卷。
外墙节能构造现场实体检验结果应符合设计要求。建筑外窗气密性能现场实体检验结果应符合设
计要求。供暖节能工程、通风与空调节能工程、配电与照明节能工程安装调试完成后，应由建设
单位委托具有相应资质的检测机构进行系统节能性能检验并出具报告。
黄金N问：建设工程竣工验收备案需具备的条件有哪些？
【答案】工程竣工验收已合格，并完成工程验收报告。工程质量监督机构已经出具工程质量监督
报告。已办理工程监理合同登记核销及施工合同备案核销手续。
黄金N问：建设单位办理竣工备案应当提交的文件有哪些？
【答案】① 工程竣工验收备案表。
② 工程竣工验收报告。
③ 由规划、环保等部门出具的认可文件或者准许使用文件。
④ 特殊建设工程验收合格的证明文件。
⑤ 施工单位签署的工程质量保修书。
⑥ 法律法规规定的必须提供的其他文件。
黄金N问：单位（子单位）工程质量验收合格的规定有哪些？
【答案】（1）单位（子单位）工程所含分部工程的质量应全部为合格。
（2）单位（子单位）工程的质量控制资料应齐全。
黄金N问：单位（子单位）工程控制资料检查记录的相关记录表有哪些？
【答案】施工现场质量管理检查记录；分项工程质量验收记录；分部工程质量验收记录；单位工
程质量验收记录；单位工程质量控制资料检查记录。
黄金N问：施工单位应提供哪些文件来证明不是施工质量问题？
【答案】施工单位提供工程合同、设计文件、安装说明书、施工记录等文件来证明不是安装质量
问题。
黄金N问：承包人提交的竣工结算价款支付申请应载明哪些内容？
【答案】① 竣工结算合同价款总额。② 累计已实际支付的合同价款。③ 应预留的质量保证金。
④实际应支付的竣工结算价款金额。
运维与保修管理
黄金N问：常规维护保养和定期维护保养包括哪些工作，如何进行？
【答案】① 常规维护保养。日常开展的维护保养工作，主要包括系统运行效果检查、设备运行
状态检查、安全检查以及日常清理工作。
② 定期维护保养。定期开展的维护保养工作，一般半年或一年一次，通常在系统运行的淡季进
行，主要包括系统重要功能及效果的检测、易损部件的更换及设备的全面清理。
195第1篇 机电工程技术 建造师小超人
黄金N问：工程最低保修期限有哪些要求？
【答案】① 建设工程的保修期自竣工验收合格之日起计算。
② 电气管线、给水排水管道、设备安装工程保修期为2年。
③ 供热和供冷系统为2个供暖期、供冷期。
④ 其他项目的保修期由发包单位与承包单位约定。
黄金N问：建筑工程五方责任主体项目负责人质量终身责任，指的是哪五方？
【答案】建设单位项目负责人、勘察单位项目负责人、设计单位项目负责人、施工单位项目经理、
监理单位总监理工程师。
黄金N问：保修证书的内容主要包括哪些？
【答案】主要包括：工程简况，设备使用管理要求，保修范围和内容，保修期限、保修情况记录
（空白），保修说明，保修单位名称、地址、电话、联系人等。
黄金N问：工程回访计划主要的工作内容有哪些？
【答案】主管回访保修业务的部门；回访保修的执行单位；回访的对象（发包人或使用人）及其
工程名称；回访时间安排和主要内容；回访工程的保修期限等。
黄金N问：工程回访的内容有哪些？
【答案】① 了解工程使用或投入生产后工程质量的情况，听取各方面对工程质量和服务的意见。
② 了解所采用的新技术、新材料、新工艺或新设备的使用效果。
③ 向建设单位提出保修期后的维护和使用等方面的建议和注意事项，处理遗留问题，巩固良好
的合作关系。
黄金N问：工程回访的方式有哪些？
【答案】季节性回访；技术性回访；保修期满前的回访；信息传递方式回访；座谈会方式回访；
巡回式回访。
196
