本节框架
P275～277 4.3.5 隧道防水与排水 ★★
【考点】
【读】1. 施工防排水
【用】2. 结构防排水
【读】3. 注浆防水
【近五年考情】
年份 2024 2023 2022 2021 2020 2022 2021 2020 2019
题型 0 0 0 0 0 0 0 0 0
分值 0 0 0 0 0 0 0 0 0
隧道防排水应遵循：“防、排、截、堵相结合，因地制宜，综合治理”的原则。
一、施工防排水
1. 隧道洞口及辅助坑道洞（井）口排水系统应符合的要求
（1）边坡、仰坡坡顶的截水沟在洞口开挖前修建。
1
www.haixue.com嗨学网 | 职业价值点亮者
3. 洞内反坡排水应符合的要求
（3）井下工作水泵的排水能力应不小于1.2倍正常涌水量，并应配备备用水泵；井下
备用水泵排水能力不应小于工作水泵排水能力的70%。

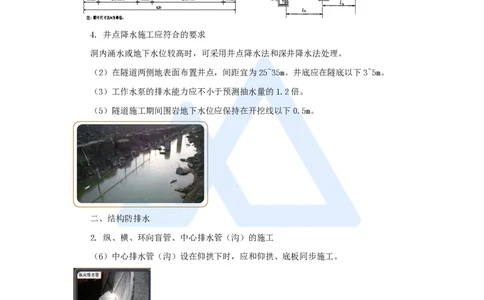

4. 井点降水施工应符合的要求
洞内涌水或地下水位较高时，可采用井点降水法和深井降水法处理。
（2）在隧道两侧地表面布置井点，间距宜为25~35m。井底应在隧底以下3~5m。
（3）工作水泵的排水能力应不小于预测抽水量的1.2倍。
（5）隧道施工期间围岩地下水位应保持在开挖线以下0.5m。
二、结构防排水
2. 纵、横、环向盲管、中心排水管（沟）的施工
（6）中心排水管（沟）设在仰拱下时，应和仰拱、底板同步施工。
3. 防水板
2
www.haixue.com嗨学网 | 职业价值点亮者
宜选用：高分子材料，幅宽2～4m，厚度不宜小于1.5mm，并应满足设计要求。
防水板铺设应超前二次衬砌施工1～2个衬砌段。
初期支护表面应平整，无空鼓、裂缝、松酥，对支护表面外露的坚硬物和局部渗水处
应先进行处理，不平处用喷射混凝土或砂浆找平。

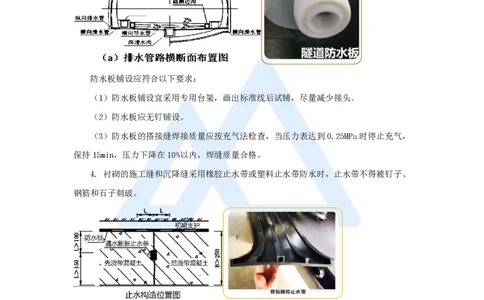

防水板铺设应符合以下要求：
（1）防水板铺设宜采用专用台架，画出标准线后试铺，尽量减少接头。
（2）防水板应无钉铺设。
（3）防水板的搭接缝焊接质量应按充气法检查，当压力表达到0.25MPa时停止充气，
保持15min，压力下降在10%以内，焊缝质量合格。
4. 衬砌的施工缝和沉降缝采用橡胶止水带或塑料止水带防水时，止水带不得被钉子、
钢筋和石子刺破。
三、注浆防水
1. 注浆防水方式的选择
材料 水泥浆液、超细水泥浆、水泥一水玻璃浆液
（1）全断面帷幕注浆或周边注浆（掌子面前方存在较高水压的富水
区，诱发突水、突泥）
注浆防水
（2）超前局部注浆（围岩基本稳定，局部存在一定的水流，大量渗漏
方式
水无法施作初期支护）
（3）径向注浆（围岩有一定自稳能力，开挖后水压和水量较小）
3
www.haixue.com嗨学网 | 职业价值点亮者
三、注浆防水
2. 注浆防水施工要求
（1）根据地下水情况、防水范围、设备性能、浆液扩散半径和对注浆防水效果的要求
等综合因素确定注浆孔数、布孔方式、钻孔角度。
（4）注浆压力宜比静水压力大0.5~1.5MPa。
（5）钻孔注浆顺序应由下往上、由少水处到多水处、隔孔钻注。

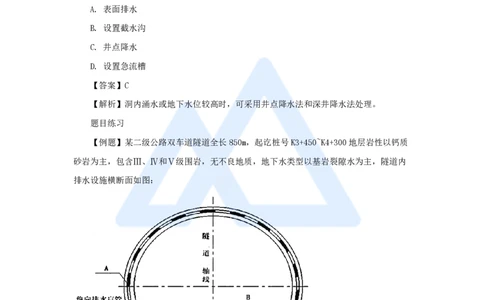

【例题】隧道内地下水位较高时，宜采用（ ）处理。
A. 表面排水
B. 设置截水沟
C. 井点降水
D. 设置急流槽
【答案】C
【解析】洞内涌水或地下水位较高时，可采用井点降水法和深井降水法处理。
题目练习
【例题】某二级公路双车道隧道全长850m，起讫桩号K3+450~K4+300地层岩性以钙质
砂岩为主，包含Ⅲ、Ⅳ和Ⅴ级围岩，无不良地质，地下水类型以基岩裂隙水为主，隧道内
排水设施横断面如图：
施工中发生如下事件：
事件二：施工过程中，按照下列要求进行防水板施工：
（1）防水板铺设前应对初期支护表面外露的坚硬物和局部渗漏水进行处理。
4
www.haixue.com嗨学网 | 职业价值点亮者
（2）初期支护表面应平整，无空鼓，裂缝，松酥，不平处用喷射混凝土找平。
（3）防水板要求无钉铺设，环向分幅铺挂。
事件三：施工单位用充气法检查防水板搭接焊缝质量，当压力达到0.25MPa时停止充
气，保持一定时间，压力下降在规定幅度以内时，判断焊缝质量合格。
【问题】
1. 写出图4中排水设备A、B、C的名称。
2. 逐条判断事件二中的施工要求是否正确，若不正确写出正确要求。
3. 说明事件三中压力应保持的时间以及在规定时间内压力下降的规定幅度。
【答案】
1. A：环向排水盲管；B：路侧边沟；C：中心排水沟。
2.（1）正确；
（2）正确；
（3）不正确；正确要求：防水板要求无钉铺设，环向整幅铺挂。
3. 压力应保持的时间是15min，压力下降在10%以内，焊缝质量合格。
