欧姆定律
撰稿：冯保国 审稿：史会娜
【学习目标】
1.通过实验探究，熟悉控制变量法的应用，并得出电流与电压的关系，电流与电阻的关系；
2.掌握电流跟电压的关系及电流跟电阻的关系；
3.知道欧姆定律的内容、公式及相关的物理量的单位；
4.会运用欧姆定律进行简单的计算。
【要点梳理】
知识点一：探究电流与电压的关系
1．提出问题：电流与电压有什么关系。
2．猜想与假设：电流与电压成正比。
3．设计实验：因电流与电压、电阻均有关系，我们要研究电流与电压的关系，应该采用控制变量法。
即保持电阻不变，改变电阻两端的电压，研究电流与电压的关系。
器材：电流表、电压表、定值电阻(2个)滑动变阻器、电源开关、导线

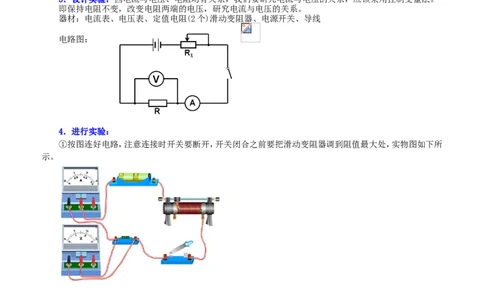

电路图：
4．进行实验：
①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下所
示。
②保持电阻R=5 不变，检查电路后闭合开关，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读
1
出电流表相应的数值、填表。
R=5Ω
1
次数 电压U/V 电流I/A
1 1 0.2
2 2 0.4
3 3 0.6
改变电阻，使R=10 不变，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数
2
值、填表。
R=10Ω
2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共7页让更多的孩子得到更好的教
次数 电压U/V 电流I/A
1 1 0.1
2 2 0.2
3 3 0.3

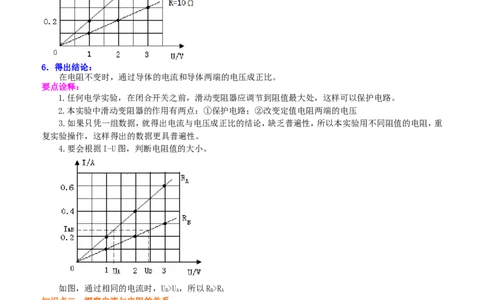

5.根据数据画出I-U图像。
6．得出结论：
在电阻不变时，通过导体的电流和导体两端的电压成正比。
要点诠释：
1.任何电学实验，在闭合开关之前，滑动变阻器应调节到阻值最大处，这样可以保护电路。
2.本实验中滑动变阻器的作用有两点：①保护电路；②改变定值电阻两端的电压
3.如果只凭一组数据，就得出电流与电压成正比的结论，缺乏普遍性，所以本实验用不同阻值的电阻，重
复实验操作，这样得出的数据更具普遍性。
4.要会根据I-U图，判断电阻值的大小。
如图，通过相同的电流时，U>U，所以R>R
B A B A
知识点二：探究电流与电阻的关系
1．提出问题：电流和电阻之间有什么样的关系？
2．猜想与假设：电流与电阻成反比。
3．设计实验：仍使用控制变量法，即保持定值电阻两端的电压不变，研究电压不变时，电流与电阻的关系。
电路图：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共7页让更多的孩子得到更好的教
4．进行实验：
①按图接好电路。注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下
所示。
②分别将5Ω、10Ω、15Ω的定值电阻连入电路，检查电路后闭合开关，调节滑动变阻器，使电压表示数
保持3V不变，分别记下电流表的示数，填入表格。
U=3V
次数 电阻R/Ω 电流I/A
1 5Ω 0.6
2 10Ω 0.3
3 15Ω 0.2

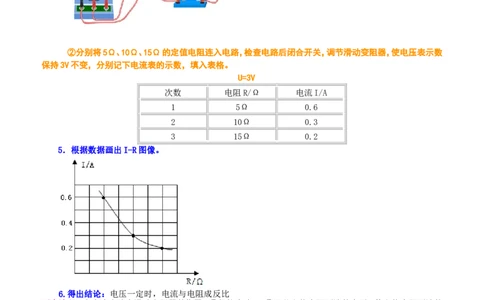

5．根据数据画出I-R图像。
6.得出结论：电压一定时，电流与电阻成反比
要点诠释：在本次实验中滑动变阻器的作用：①保护电路 ②调节定值电阻两端的电压，使定值电阻两端的
电压保持不变。
知识点三：欧姆定律
1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
2.公式：I=U/R ，变形公式：U=IR ， R=U/I。
要点诠释：
1. 欧姆定律中三个物理量适用于同一时间的同一部分电路上，不同导体的电流、电压、电阻间不存在上
述关系。
2.在用欧姆定律进行计算时，单位必须统一，即电压、电流、电阻的单位必须为伏特（V）、安培（A）、欧姆
（Ω），如果不是，在计算前必须先统一单位。
3.I=U/R和R=U/I的区别：欧姆定律表达式I=U/R表示导体的电流与导体两端的电压和导体的电阻有关。
当电阻一定时，电流与电压成正比。而R=U/I是由欧姆定律表达式I=U/R变形得到的，它表示某段导体的电阻
在数值上等于这段导体两端电压与其通过的电流的比值，而R是导体本身的一种属性，它的大小与电压和电
流无关。
【典型例题】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共7页让更多的孩子得到更好的教
类型一、探究电流与电压、电阻的关系
1. 某小组在探究电流与电压关系时，得到的实验数据如下表：
R=10Ω
电压U/V 2 4 6
电流I/A 0.2 0.4 0.6
(1) 分析数据发现：在______时，______跟______成______比。(填“正”或“反”比)
(2)在坐标纸上画出U-I关系图。
(3) 在本实验中，滑动变阻器的作用除了保护电路外，主要是__________________。
【思路点拨】本题是物理课上常用的控制变量法，注意不变量，也就是在一定的前提下，还要注意电压和电流
的因果关系，所以在表达时需注意
【答案】(1)电阻一定；导体中的电流；导体两端的电压；正
(2)
(3)改变定值电阻两端的电压。
【解析】(1)注意：在回答结论时一定要说上前提条件即电阻不变。由表格可知电流改变的倍数与电压改变的倍
数相等，即正比例关系。在结论中一定要说电流与电压成正比，而不能说反。这是因为有电压才有电流，电压是
因，电流是果，因此结论一定要说电阻一定时，电流和电压成正比。
(2)做图时，在坐标上描出对应的点连线即可以。因为电压若为0，电流也为0，所以该图象过原点。
【总结升华】本题的主要意图是考查描点作图法、分析实验结论的能力以及滑动变阻器在电路中的作用．
举一反三：
【变式1】某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值
电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。
（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R 的作用
2
是 下面是他们获取的一组实验数据
电压U/V 2 4 6 8 10
电流I/A 0.39 0.79 1.20 1.58 2.00
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共7页让更多的孩子得到更好的教

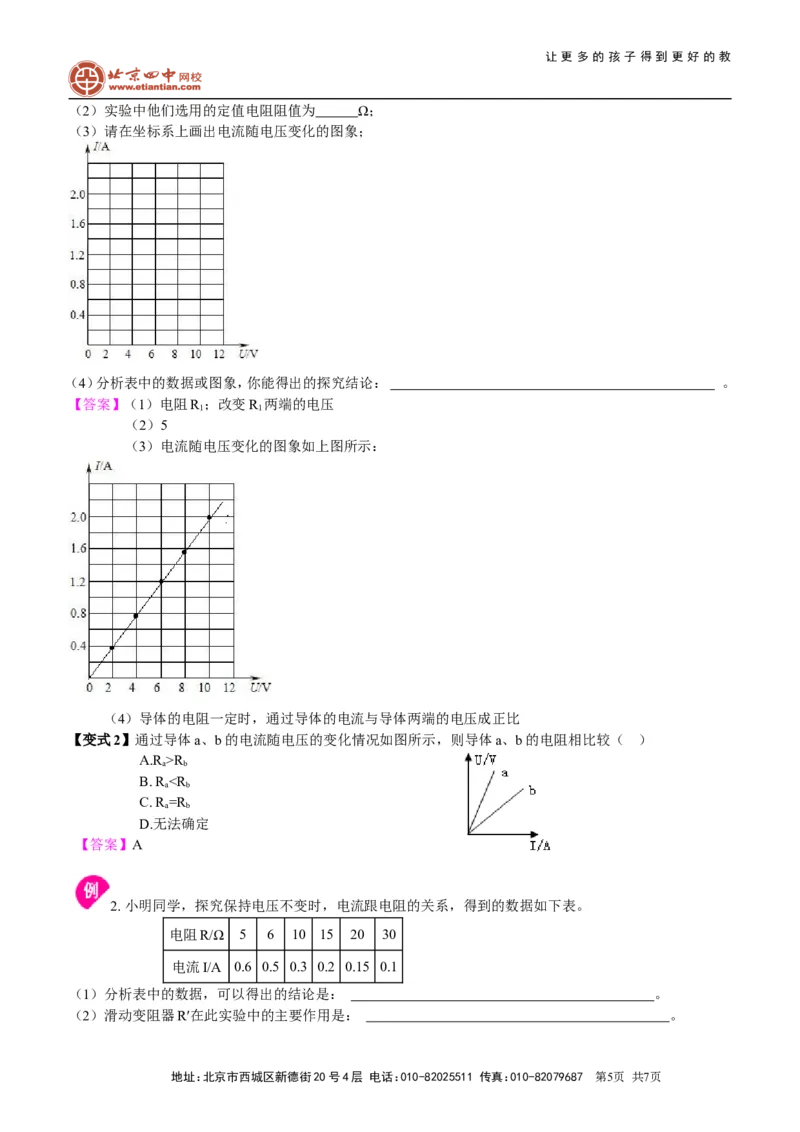

（2）实验中他们选用的定值电阻阻值为 Ω；
（3）请在坐标系上画出电流随电压变化的图象；
（4）分析表中的数据或图象，你能得出的探究结论： 。
【答案】（1）电阻R ；改变R 两端的电压
1 1
（2）5
（3）电流随电压变化的图象如上图所示：
（4）导体的电阻一定时，通过导体的电流与导体两端的电压成正比
【变式2】通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（ ）
A.R>R
a b
B. R
