课本P435【案例12.3-2】
一 、背景
A 施工单位中标中国北方某石油炼化项目，项目的冷换框架采用模块化施
工，既将 整个冷换框架分成4个模块，最大一个模块重132t, 尺寸为12m×
18m×26m。 在预制 场内完成模块钢结构的制作、模块内静置设备的安
装、管道的敷设、电缆桥架的安装、 照明灯具的安装等。模块在项目后期运

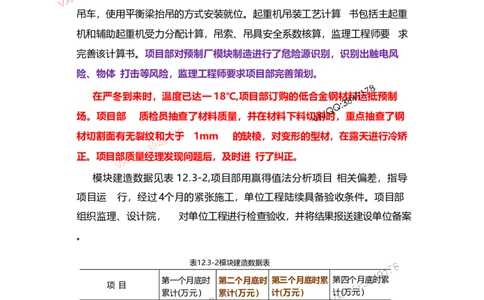

抵现场后，项目部用一台750t履带起重机和一台 250t履带起重机作为抬吊
吊车，使用平衡梁抬吊的方式安装就位。起重机吊装工艺计算 书包括主起重
机和辅助起重机受力分配计算，吊索、吊具安全系数核算，监理工程师要 求
完善该计算书。项目部对预制厂模块制造进行了危险源识别，识别出触电风
险、物体 打击等风险，监理工程师要求项目部完善策划。
在严冬到来时，温度已达一18℃,项目部订购的低合金钢材料运抵预制
场。项目部 质检员抽查了材料质量，并在材料下料切割时，重点抽查了钢
材切割面有无裂纹和大于 1mm 的缺棱，对变形的型材，在露天进行冷矫
正。项目部质量经理发现问题后，及时进 行了纠正。
模块建造数据见表 12.3-2,项目部用赢得值法分析项目 相关偏差，指导
项目运 行，经过4个月的紧张施工，单位工程陆续具备验收条件。项目部
组织监理、设计院， 对单位工程进行检查验收，并将结果报送建设单位备案
。
表12.3-2模块建造数据表
第一个月底时 第二个月底时 第三个月底时累 第四个月底时累
项 目
累计(万元) 累计(万元) 计(万元) 计(万元)
已完工程预算费用 600 960 1350 1680
计划工程预算费用 550 950 1500 1700
已完工程实际费用 660 1080 1580 1760二、 问题
1. 本项目在型钢矫正和切割面检查方面有什么不妥和遗漏之处?
【答案】
（1）型钢矫正不妥之处：
低合金钢在-12℃以下时，不可采用冷矫正，
（2）切割面检查方面遗漏之处：钢材切割面应无裂纹、夹渣、分层等缺陷和大
于1mm 的缺棱，并应全数检查。

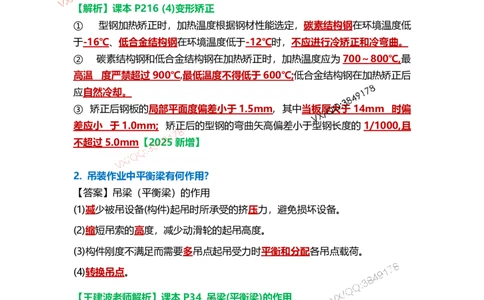

【解析】课本P216 (4)变形矫正
① 型钢加热矫正时，加热温度根据钢材性能选定，碳素结构钢在环境温度低
于-16℃、低合金结构钢在环境温度低于-12℃时，不应进行冷矫正和冷弯曲。
② 碳素结构钢和低合金结构钢在加热矫正时，加热温度应为700～800℃,最
高温 度严禁超过900℃,最低温度不得低于600℃;低合金结构钢在加热矫正后
应自然冷却。
③ 矫正后钢板的局部平面度偏差小于1.5mm, 其中当板厚大于14mm 时偏
差应小 于1.0mm; 矫正后的型钢的弯曲矢高偏差小于型钢长度的1/1000,且
不超过5.0mm【2025 新增】
2. 吊装作业中平衡梁有何作用?
【答案】吊梁（平衡梁）的作用
(1)减少被吊设备(构件)起吊时所承受的挤压力，避免损坏设备。
(2)缩短吊索的高度，减少动滑轮的起吊高度。
(3)构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷。
(4)转换吊点。
【王建波老师解析】课本P34 吊梁(平衡梁)的作用3. 项目部还应识别出预制厂模块制造的哪些风险?
【答案】项目部还应识别出的安全风险有：
（1）高处坠落、
（2）起重吊装作业、机械伤害
（3）脚手架作业、
（4）射线损伤
（5）坍塌、倒塌
【解析】本题考察危险源的识别，记住常见的多写就可以

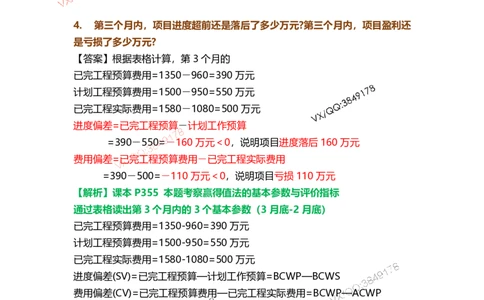

4. 第三个月内，项目进度超前还是落后了多少万元?第三个月内，项目盈利还
是亏损了多少万元?
【答案】根据表格计算，第3 个月的
－
已完工程预算费用=1350 960=390 万元
－
计划工程预算费用=1500 950=550 万元
－
已完工程实际费用=1580 1080=500 万元
－
进度偏差=已完工程预算 计划工作预算
－ －
=390 550= 160 万元＜0，说明项目进度落后 160 万元
－
费用偏差=已完工程预算费用 已完工程实际费用
－ －
=390 500= 110 万元＜0，说明项目亏损 110 万元
【解析】课本P355 本题考察赢得值法的基本参数与评价指标
通过表格读出第3 个月内的3 个基本参数（3 月底-2 月底）
已完工程预算费用=1350-960=390 万元
计划工程预算费用=1500-950=550 万元
已完工程实际费用=1580-1080=500 万元
进度偏差(SV)=已完工程预算—计划工作预算=BCWP—BCWS
费用偏差(CV)=已完工程预算费用—已完工程实际费用=BCWP—ACWP
5. 单位工程验收由谁组织?哪些单位参加验收?
【答案】单位工程验收
（1）由建设单位项目负责人组织，
（2）施工单位、监理单位、设计单位项目负责人参加验收
【解析】本题考察单位工程验收的组织和参加
由建设单位项目负责人组织，施工单位、监理单位、设计单位项目负责人参加验收
