桥梁识图常识
桥梁结构基本常识：
1.重力式桥墩：基础、承台、墩身（墩帽）、垫石、支座
2.柱式桥墩：基础、地系梁（桩间系梁）、中系梁（柱间系梁）、墩柱、盖梁、垫石、支座、防震挡块
3.重力式U型桥台：台帽、侧墙、背墙。
4.肋板式桥台：肋板、桥台盖梁、背墙、耳墙。
5.附属设施：伸缩缝、桥头搭板、锥形护坡、桥面铺装结构层次、防撞护栏
2.1.1 城市桥梁结构组成与类型
2.1 城市桥梁结构形式及通用施工技术
2.1.1 城市桥梁结构组成与类型
1.桥梁基本组成与常用术语

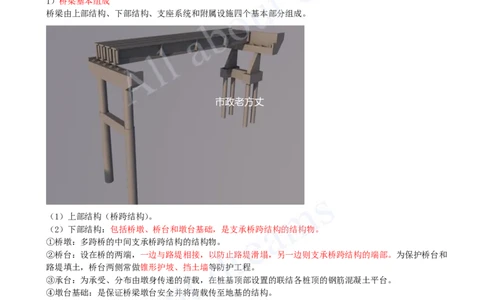

1）桥梁基本组成
桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。
市政老方丈
（1）上部结构（桥跨结构）。
（2）下部结构：包括桥墩、桥台和墩台基础，是支承桥跨结构的结构物。
①桥墩：多跨桥的中间支承桥跨结构的结构物。
②桥台：设在桥的两端，一边与路堤相接，以防止路堤滑塌，另一边则支承桥跨结构的端部。为保护桥台和
路堤填土，桥台两侧常做锥形护坡、挡土墙等防护工程。
③承台：为承受、分布由墩身传递的荷载，在桩基顶部设置的联结各桩顶的钢筋混凝土平台。
④墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。
（3）支座系统：是在桥跨结构与桥墩或桥台的支承处设置的传力装置，不仅要传递很大的荷载，并且要保
证桥跨结构能产生一定的变位。
（4）附属设施：包括桥面系（桥面铺装、防水排水系统、栏杆或防撞栏杆以及灯光照明等）、伸缩缝、桥头
搭板和锥形护坡等。[注：天一文化专有版权，未经许可不可转发或复印传播]
①桥面铺装（或称行车道铺装）：铺装的平整性、耐磨性、不翘曲、不渗水是保证行车舒适的关键。特别是
在钢箱梁上铺设沥青面层时，技术要求甚严。

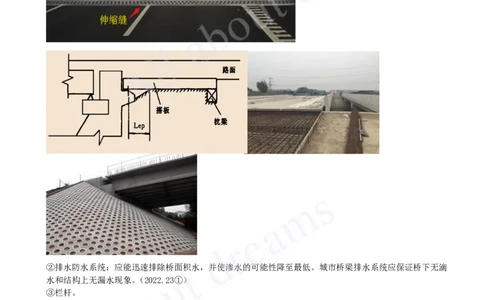

②排水防水系统：应能迅速排除桥面积水，并使渗水的可能性降至最低。城市桥梁排水系统应保证桥下无滴
水和结构上无漏水现象。（2022.23①）
③栏杆。
④伸缩缝（2020.23）：是桥跨上部结构之间或桥跨上部结构与桥台端墙之间所设的缝隙，用以保证结构在各
种因素作用下的变位。为使行车顺适、不颠簸，桥面上要设置伸缩缝构造。
⑤灯光照明
2）相关常用术语
（1）净跨径：相邻两个桥墩（或桥台）之间的净距。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水
平距离。
（2）计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，对于拱式桥，是指两
相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。
（3）总跨径：多孔桥梁中各孔净跨径的总和，也称桥梁孔径，反映桥下宣泄洪水的能力。
（4）桥梁高度：指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高。[注：天一文化专有版权，未经许可不可转发或复印传播]

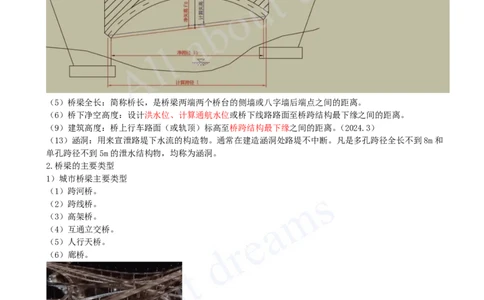

（5）桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。
（6）桥下净空高度：设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离。
（9）建筑高度：桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。（2024.3）
（13）涵洞：用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。凡是多孔跨径全长不到8m和
单孔跨径不到5m的泄水结构物，均称为涵洞。
2.桥梁的主要类型
1）城市桥梁主要类型
（1）跨河桥。
（2）跨线桥。
（3）高架桥。
（4）互通立交桥。
（5）人行天桥。
（6）廊桥。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）桥梁其他分类
（1）按受力特点分：（潘老师口诀：梁工刚选组）
结构工程上的受力构件，拉、压、弯为三种基本受力方式，由基本件组成的各种结构物，在力学上也可归结
为梁式、拱式、悬吊式三种基本体系以及它们之间的各种组合。
①梁式桥又可分为简支梁桥、连续梁桥和悬臂梁桥：
a.简支梁桥。
b.连续梁桥。

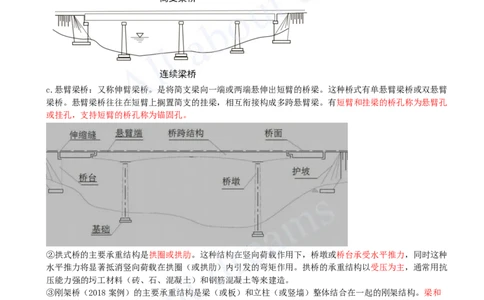

c.悬臂梁桥：又称伸臂梁桥。是将简支梁向一端或两端悬伸出短臂的桥梁。这种桥式有单悬臂梁桥或双悬臂
梁桥。悬臂梁桥往往在短臂上搁置简支的挂梁，相互衔接构成多跨悬臂梁。有短臂和挂梁的桥孔称为悬臂孔
或挂孔，支持短臂的桥孔称为锚固孔。
②拱式桥的主要承重结构是拱圈或拱肋。这种结构在竖向荷载作用下，桥墩或桥台承受水平推力，同时这种
水平推力将显著抵消竖向荷载在拱圈（或拱肋）内引发的弯矩作用。拱桥的承重结构以受压为主，通常用抗
压能力强的圬工材料（砖、石、混凝土）和钢筋混凝土等来建造。
③刚架桥（2018案例）的主要承重结构是梁（或板）和立柱（或竖墙）整体结合在一起的刚架结构。梁和
柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态
介于梁桥和拱桥之间。同样的跨径在相同荷载作用下，刚架桥的正弯矩比梁式桥要小，刚架桥的建筑高度可
以降低；但刚架桥施工比较困难，用普通钢筋混凝土修建，梁柱刚结处易产生裂缝。[注：天一文化专有版权，未经许可不可转发或复印传播]
④悬索桥以悬索为主要承重结构，结构自重较轻，构造简单，受力明确，能以较小的建筑高度经济合理地修
建大跨度桥。由于这种桥的结构自重轻，刚度差，在车辆动荷载和风荷载作用下有较大的变形和振动。
⑤组合体系桥由几个不同体系的结构组合而成，最常见的为连续刚构，梁、拱组合等。斜拉桥也是组合体系
桥的一种。
（2）按挢梁多孔跨径总长或单孔跨径的长度，可分为特大桥、大桥、中桥、小桥。2019案例
桥梁分类 多孔跨径总长L（m） 单孔跨径L0（m）
特大桥 L＞10002019案例 L0＞150
大桥 1000≥L≥100 150≥L0≥40
中桥 100＞L＞30 40＞L0≥20
小桥 30≥L≥8 20＞L0≥5
（3）按主要承重结构所用的材料来分，有圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥、钢一混凝土组
合梁桥和木桥等。
（4）按上部结构的行车道位置分为上承式桥（桥面结构布置在主要承重结构之上）、下承式桥、中承式桥。
小试牛刀
直接或间接承受汽车等荷载作用，对桥梁结构安全起保证作用的部件是（ ）。
A.桥台基础
B.桥面沥青混凝土铺装
C.桥梁栏杆
D.桥面排水系统
答案：A
拱桥的承重结构以受（ ）为主。
A.拉
B.压
C.弯
D.扭
答案：B
关于桥梁结构受力特点的说法，错误的是（ ）。
A.拱式桥的承重结构以受压为主，桥墩或桥台承受水平推力
B.梁式桥是一种在竖向荷载作用下无水平反力的结构
C.刚架桥在竖向荷载作用下，梁部主要受弯，而柱脚处也具有水平反力[注：天一文化专有版权，未经许可不可转发或复印传播]
D.在相同荷载作用下，同样跨径的刚架桥正弯矩比梁式桥要大
答案：D
多孔跨径总长为500m的桥梁属于（ ）。
A.特大桥
B.大桥
C.中桥
D.小桥
答案：B
