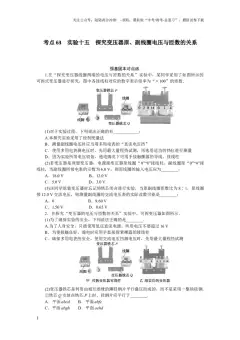

考点63 实验十五 探究变压器原、副线圈电压与匝数的关系
强基固本对点练
1.在“探究变压器线圈两端的电压与匝数的关系”实验中，某同学采用了如图所示的可
拆式变压器进行研究，图中各接线柱对应的数字表示倍率为“×100”的匝数．
(1)对于实验过程，下列说法正确的有____________；
A.本探究实验采用了控制变量法
B．测量副线圈电压时应当用多用电表的“直流电压挡”
C．使用多用电表测电压时，先用最大量程挡试测，再选用适当的挡位进行测量
D．因为实验所用电压较低，通电情况下可用手接触裸露的导线、接线柱
(2)若变压器是理想变压器，电源接变压器原线圈“0”“8”接线柱，副线圈接“0”“4”接线柱，
当副线圈所接电表的示数为6.0 V，则原线圈的输入电压应为________；
A．18.0 V B．12.0 V
C．5.0 V D．3.0 V
(3)该同学组装变压器时忘记将铁芯闭合进行实验，当原副线圈匝数比为8∶1，原线圈
接12.0 V 交流电压，则测量副线圈的交流电压表的实际读数可能是________；
A．0 B．9.60 V
C．1.50 V D．0.65 V
2．在探究“变压器的电压与匝数的关系”实验中，可拆变压器如图所示．
(1)为了确保实验的安全，下列说法正确的是________．
A.为了人身安全，只能使用低压直流电源，所用电压不要超过16 V
B．为使接触良好，通电时应用手直接捏紧裸露的接线柱
C．确保多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测
(2)变压器铁芯是利用由相互绝缘的薄硅钢片平行叠压而成的，而不是采用一整块硅钢．
①铁芯Q 安放在铁芯P 上时，硅钢片应平行于________.
A．平面abcd B．平面abfe
C．平面abgh D．平面aehd
②这样设计的原因是_______________________________________________________．
(3)观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数__________(选填“多”或
“少”).
(4)用匝数na＝400 匝和nb＝800 匝的变压器，实验测量数据如表：
Ua/V
1.80
2.80
3.80
4.90
Ub/V
4.00
6.01
8.02
9.98
根据测量数据可判断出变压器的原线圈为______(选填“a”或“b”).
3．某物理小组欲探究变压器线圈两端电压与匝数关系，提供的实验器材有：学生电源、
可拆变压器、交流电压表、若干导线．
图甲为实验原理图，在原线圈A、B 两端加上电压，用电压表分别测量原、副线圈两端
的电压，测量数据如表：
实验
序号
原线圈匝数
n1＝400 原线圈
两端电压U1(V)
副线圈匝数
n2＝200 原线圈
两端电压U2(V)
副线圈匝数
n2＝1 400 原线圈
两端电压U2(V)
1
5.8
2.9
20.3
2
8.0
4.0
28.1
3
12.6
6.2
44.0
请回答下列问题：
(1)在图乙中，应将A、B 分别与________(填“a、b”或“c、d”)连接．
(2)根据上表数据得出的实验结论是：在实验误差允许范围内，变压器原、副线圈的电
压之比等于________.
(3)在实验序号为2 的测量中，若把图丙中的可动铁芯取走，副线圈匝数n2＝200，则副
线圈两端电压________(填正确答案标号).
A.一定小于4.0 V
B．一定等于4.0 V
C.一定大于4.0 V
培优提能模拟练
4．[2024·上海市实验学校期中考试]在“探究变压器线圈两端的电压和匝数的关系”实
验中，可拆变压器如图所示．
(1)观察变压器的铁芯，它的结构和材料是________；(填字母)
A．整块硅钢铁芯
B．整块不锈钢铁芯
C．绝缘的铜片叠成
D．绝缘的硅钢片叠成
(2)观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数________；(填“多”或
“少”)
(3)以下给出的器材中，本实验需要用到的是________；(填字母)
(4)为了人身安全，低压交流电源的电压不要超过________；(填字母)
A．2 V
B．12 V
C．50 V
(5)实验中将电源接在原线圈的“0”和“8”两个接线柱之间，用电表测得副线圈的“0”和“4”
两个接线柱之间的电压为3.0 V，则原线圈的输入电压可能为________；(填字母)
A．1.5 V
B．6.0 V
C．9.0 V
(6)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实
验中需要运用的科学方法是________．(填字母)
A．控制变量法
B．等效替代法
C．整体隔离
5．[2024·云南昆明市期中考试]物理实验课上，同学们用可拆变压器探究“变压器原、
副线圈电压与匝数的关系”．可拆变压器如图甲、乙所示．
(1)为了确保实验的安全，下列做法正确的是________．
A.为了人身安全，只能使用低压直流电源，所用电压不要超过12 V
B．即使副线圈不接用电器，原线圈也不能长时间通电
C.为使接触良好，通电时应用手直接捏紧裸露的接线柱
D．为了多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测
(2)观察变压器的铁芯，它的结构和材料是________．
A.整块硅钢铁芯 B．整块不锈钢铁芯
C．绝缘的铜片叠成 D．绝缘的硅钢片叠成
(3)观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数________(填“多”或
“少”).
(4)实验中原、副线圈的电压之比与它们的匝数之比有微小差别，原因不可能为
________．(填字母代号)
A.原、副线圈上通过电流发热
B．铁芯在交变磁场作用下发热
C．变压器铁芯漏磁
D．原线圈输入电压发生变化
