第41 讲 电学实验必须熟练掌握的基本技能
目录
01 课标达标
练.................................................................................................................................................................................2
题型01 基本仪器的使用与读数.............................................................................................................................2
题型02 测量电阻的电路分析...............................................................................................................................5
题型03 电流的改装................................................................................................................................................8
02 核心突破练.....................................................................................................................................................11
03 真题溯源练.....................................................................................................................................................17
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
01 基本仪器的使用与读数
1.（2025·山西临汾·三模）实验室有一种游标卡尺，其主尺的最小分度值为1mm；它的游标
尺上有10 个等分刻度，刻度总长19mm，则该游标卡尺的精确度为 mm。如图甲是
用该游标卡尺测量某圆柱直径的示意图，读数为 mm。用螺旋测微器再测量该圆柱
的直径，刻度部分如图乙所示，读数为 mm。
2.（2025·福建厦门·三模）(1)利用螺旋测微器和游标卡尺分别测量金属棒的直径和长度，测量
结果分别如图（a）和（b）所示，则该金属棒的直径d＝ mm，金属棒的长度为L
＝ cm。
(2)用多用电表粗测金属棒的阻值：将多用电表的功能旋钮调至“×100Ω”挡并进行一系列正确
操作后，指针静止时如图（c）所示，则金属棒的阻值约为 Ω。
3.（2025·宁夏银川·一模）用游标上刻有10 个小格的游标卡尺测量一个工件的直径，得到如
图所示结果，由于遮挡，只能看到游标的后半部分，则工件的直径为 cm。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
4.（2025·吉林长春·模拟预测）(1)图甲是一把50 分度的游标卡尺，它的读数为
；
(2)使用螺旋测微器测量金属丝的直径，示数如图乙，则金属丝的直径是
；
(3)如图丙，当使用0~0.6A 量程时，图中表针示数是 A。
02 测量电阻的电路分析
5.（2025·北京·一模）在测量某定值电阻的电阻率实验中，部分电路按照图1 连接。由试触a
点改为试触b 点时，发现电压表的示数变化较大，电流表的示数变化不明显，为了减小测量
误差，电压表右端接在 点 （ 填 “a”或“b”）。某同学用图2 所示的实物电路
测录定值电 Rx 的电阻率。闭合开关，电压表示数接近电源电压，电流表无示数。经检查电
流表及各接线处均完好，则电路的故障可能是 。
6.（2025·陕西宝鸡·一模）某同学在测电阻时的测量电路如图甲所示。实验时所使用电压表的
量程为0~3V， 内阻为3000Ω； 电流表的量程为0~0.6A， 内阻为0.10Ω。电表读数如图乙所
示。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)在图甲情况下， R 的测量值R 测为 Ω， 真实值R 真是 Ω。（计算结果
保留两位小数）；
(2)相对误差的计算公式为
， 电流表的内阻越小， 相对误差越
（填“大”或“小”）。
7.（23-24 高三上·重庆荣昌·阶段练习）某同学测量电阻约为30Ω 的一段圆柱形合金材料的电
阻率，步骤如下：
（1）用螺旋测微器测量其直径示数如图所示，该示数为 mm；
（2）用伏安法测合金材料的电阻时，除待测合金材料外，实验室还备有如下器材，为了准确
测量其电阻，电压表应选 ；电流表应选 。（填写器材前对应的序号字母）
A．电压表
，量程0~3V，内阻约3kΩ
B．电压表
，量程0~15V，内阻约15kΩ
C．电流表
，量程0.6A，内阻约10Ω
D．电流表
，量程0~100mA，内阻约2Ω
E.滑动变阻器R（0~10Ω）
F.电动势为4.5V 的电源，内阻不计
G.开关S，导线若干
（3）为准确测量电阻，应使待测电阻两端电压变化较大，尽量多的测量数据，请选出正确的
实验电路图 。
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
8.（2025·北京海淀·一模）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、
实验操作、数据分析等。图中A、B 端之间电压恒为U，灯泡L 的电阻恒为R1，滑动变阻器R
的最大阻值为R2，在保证安全的情况下，为使灯泡两端电压的变化范围尽量大，应选择
（选填“甲”“乙”或“丙”）电路，灯泡两端电压最大变化范围是 。
9.（2025·河南省湘豫名校一模）某同学通过实验测量一种合金丝的电阻率。
(1)用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧如图甲所示的部件
（选填“A”、“B”或“C”）。从图中的示数可读出合金丝的直径为 mm。
(2)某合金丝阻值约为5Ω，测量实验中使用的器材还有
A．电源（输出电压为4V）
B．电流表（量程0～0.6A，内阻约0.1Ω）
C．电压表（量程0～3V，内阻约3kΩ）
D．滑动变阻器（最大阻值10Ω）
E．开关、导线等
①根据测量合金丝阻值的原理图乙，在图丙中将实物连线补充完整。( )
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
②实验时开关
应接 端（选填“a”或“b”）。该实验的测量值比真实值偏 （选填“大”或
“小”）。
(3)正确连接电路后，闭合开关，调节滑动变阻器测得电压表示数为U，电流表示数为I，测得接入电路的
合金丝长度为L，直径为D，则合金丝的电阻率
（用题中所给或所测得的物理量符号表示）
10．（2025·广东潮州）某同学要测量一均匀新材料制成的圆柱体电阻丝的电阻率
，设计了如图所示的电
路。
(1)闭合开关前，将滑动变阻器的滑片移到最 （填“左”或“右”）端；
(2)若已知伏安法测电阻电路中电压表和电流表示数分别用U 和I 表示，电阻丝的直径为D，长度为L，则
用此法测出该圆柱体材料的电阻率
（用题中所给字母L、D、U、I 表示）；
(3)由于系统误差，最终测得的金属丝的电阻率比实际值 （填“大”或“小”）。
11．（2025·陕西榆林·二模）榆林市一学习小组测量某金属丝的电阻率，所用电路实验器材如下：
A．待测金属丝
（电阻约
）
B．电流表
（
，内阻约
）
C．电压表
（
，内阻约
）
D．滑动变阻器
（
，
）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
E.电源
（电动势
）
F.开关，导线若干
(1)用螺旋测微器测量金属丝的直径时，测量结果如图所示，可知金属丝直径的测量值
。
(2)为使金属丝两端电压调节范围尽量大，并使测量结果尽量准确，图所示的四个电路中，应该选用的
是______（选填电路图下面的序号）。
A．
B．
C．
D．
(3)实验时，调节滑动变阻器滑片，得到若干组电压与电流的测压值。根据实验数据在坐标纸上选择合
适标度，利用电流和电压值描点作出
图像如图所示，通过分析可得待测金属丝电阻的测量值
（保留
位有效数字）。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(4)实验中用刻度尺测得金属丝接入电路中的长度为
，结合以上测量结果可知，该金属丝电阻率的表
达式
（结果用
、
、
、
表示）。
(5)该小组经过正确的操作与计算得到的电阻率的测量值比其真实值 （选填“偏大”或“偏
小”）。
(6)实验结束后，小明对实验原理进行了深入的思考，提出了减小金属丝电阻值测量的系统误差的方法。
他通过查阅资料得知了实验中使用的电压表的内阻为
和电流表的内阻为
，然后利用第（2）问中
所选电路重新进行实验并记录了电压表的示数
和电流表的示数
，则此实验所得出的金属丝电阻率
更精确的测量值的表达式
（结果用
、
、
、
、
、
、
表示）。
03 电流的改装
12.（2024·广东深圳·）为了精确测量一段金属丝的电阻，实验室给出了以下实验器材：
A．两节新的干电池
B．电压表V1（量程0~3V，内阻约为1kΩ）
C．电压表V2（量程0~15V，内阻约为5kΩ）
D．电流表A（量程0~100mA，内阻为10Ω）
E．电阻箱R1（0~999.0Ω，额定电流1A）
F．滑动变阻器R2（0~5Ω，额定电流1A）
G．电键和导线若干
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（1）某兴趣小组设计如图所示电路图，则电压表应选 。（填器材前的字母）
（2）要将电流表A 的量程扩大至0.6A，电阻箱连入的电阻值为 Ω，改装后的电流表的内阻RA=
Ω（计算结果保留2 位有效数字）
（3）根据电路图连接好电路，闭合开关前，调节滑动变阻器P 置于 端（选填“左”或
“右”），若某次测量中电压表的示数为U，电流表的示数为I，多次测量得到金属丝的外径平均值为d，
并用刻度尺测得金属丝的长度平均值为L，则该金属丝电阻率的表达式为
（用相应的字母
符号表示）。
13．将一个表头G 改装成多量程的电流表，通常有两种连接方式。如图甲所示的连接方式称作开路转换式
（其中电阻
）。如图乙所示的连接方式称作闭路抽头式。两种连接方式在实际中均有使用，下列说
法正确的是（ ）
A．开路转换式中，开关S 接1 时的量程大于开关S 接2 时的量程
B．开路转换式中，若电阻
发生变化，则开关S 接1、2 对应的两个量程都会发生变化
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
C．闭路抽头式中，抽头3 对应的量程大于抽头4 对应的量程
D．闭路抽头式中，若电阻
发生变化，则抽头3、4 对应的两个量程都会发生变化

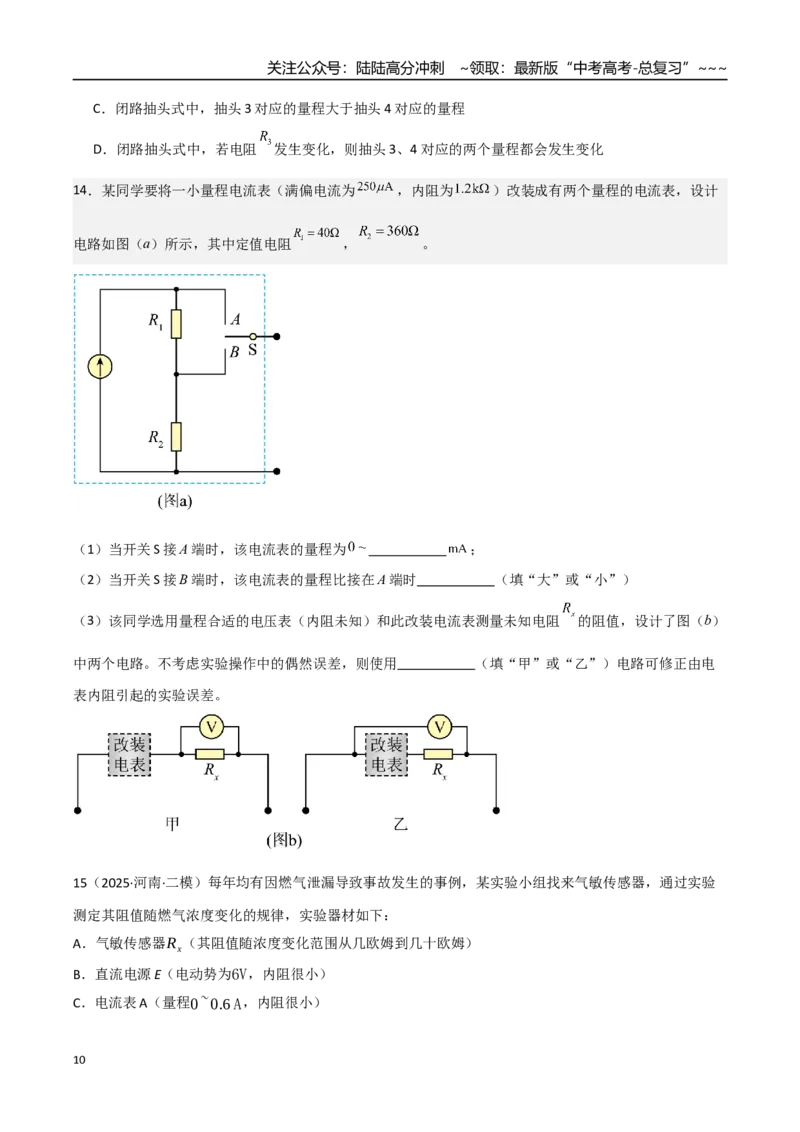

14．某同学要将一小量程电流表（满偏电流为
，内阻为
）改装成有两个量程的电流表，设计
电路如图（a）所示，其中定值电阻
，
。
（1）当开关S 接A 端时，该电流表的量程为
；
（2）当开关S 接B 端时，该电流表的量程比接在A 端时 （填“大”或“小”）
（3）该同学选用量程合适的电压表（内阻未知）和此改装电流表测量未知电阻
的阻值，设计了图（b）
中两个电路。不考虑实验操作中的偶然误差，则使用 （填“甲”或“乙”）电路可修正由电
表内阻引起的实验误差。
15（2025·河南·二模）每年均有因燃气泄漏导致事故发生的事例，某实验小组找来气敏传感器，通过实验
测定其阻值随燃气浓度变化的规律，实验器材如下：
A．气敏传感器Rx（其阻值随浓度变化范围从几欧姆到几十欧姆）
B．直流电源E（电动势为6V，内阻很小）
C．电流表A（量程0~0.6 A，内阻很小）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
D．电压表V1（量程为0~3 V，内阻为3kΩ）
E.电压表V2（量程为0~15 V，内阻为12kΩ）
F.电阻箱R1（最大阻值为9999Ω）
G.电阻箱R2（最大阻值为999Ω）
H.滑动变阻器R（阻值为0~5Ω）
I.开关一个，导线若干
(1)实验小组设计的实验电路如图甲所示，请将电路中的连线补充完整；
(2)实验中电压表应选用 、电阻箱应选用 （填器材前面的序号）；
(3)实验中测定的气敏传感器的阻值随燃气浓度变化的图像如图乙所示，查阅资料知道，天然气的爆炸临界
浓度范围约为5 %~15 %（体积百分比），这意味着当空气中的天然气浓度高于15 %或低于5 %时，就不会
发生爆炸。若某次实验中电压表和电流表的示数分别为2V和0.4 A，电阻箱接入电路的阻值与所选电压表
的内阻相等，则气敏传感器的阻值R = Ω，此时 （选填“会”或“不会”）发生爆炸危
险。
1.
（2025·山东德州·三模）某物理兴趣小组要测量一干电池的电动势和内阻，要求尽可能减小
实验误差。实验室提供器材如下：
待测干电池
电流表A1：量程0~0.6A，内阻约为0.2Ω
电流表A2：量程0~150 μ A，内阻为1000Ω
滑动变阻器R1：阻值范围为0~20Ω
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
电阻箱R2：阻值范围为0~9999.9Ω
开关S、导线若干
(1)该小组利用给定的器材设计了以下三种测量电路图，其中较为合理的电路图为图 （选填“甲”
“乙”或“丙”）
2．某实验小组做“测量一均匀新材料制成的圆柱体的电阻率”实验。
(1)先用如图甲所示的游标卡尺测得圆柱体长度为________
，再用如图乙所示的螺旋测
微器测得圆柱体直径为________
，然后用如图丙所示的多用表
挡粗测得圆柱体的
电阻为________
。
(2)较精确测量一段金属丝电阻时所用器材和部分电路连线如图丁所示，电流表
，
内阻约
，
，内阻约
；电压表
，内阻约
，
，内阻
约
。图中的导线
端应与________（选填电流表“-”“0.6”或“3”）接线柱连接，
端
应与________（选填电流表“-”“0.6”或“3”）接线柱连接。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(3)闭合开关，调节滑动变阻器，得到多组
和
数据。甲同学由每组
、
数据计算电
阻，然后求电阻平均值；乙同学通过
图像求电阻。则两种求电阻的方法误差较小的
是________（选填“甲同学”或“乙同学”）。
(4)设被测金属丝电阻为
，金属丝直径为
，接入电路部分的长度为，则计算该金属丝
电阻率的表达式是
________（用题目给出的物理量符号表示）。
3.（2025·贵州遵义·一模）某学习小组研究一款新型灯泡工作时电流随电压变化的规律。所用器材如下：
灯泡L（额定电压2.5 V，内阻约为几欧）；
电压表V（量程0∼1V，内阻为1kΩ）；
电流表A（量程0∼0.6 A，内阻很小）；
滑动变阻器R1，最大阻值为5Ω；
定值电阻R0，阻值为2kΩ；
干电池两节（每节电动势E =1.5 V，内阻很小）；
开关一个；
导线若干。
(1)为满足测量要求，该小组将电压表V 与定值电阻R0串联后扩大量程，则改装后的量程为 V。
(2)为了使灯泡两端的电压可以从零开始变化，该小组设计了如图甲所示电路图，请在图甲中补全电路图
。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
4．某同学探究焊锡丝电阻及相关因素。
(1)将待测锡丝紧密绕在金属杆上，用如图1 所示的方法测量其直径，则直径为
__________mm。
(2)然后用多用电表粗测这段焊锡丝的电阻，按正确的程序进行操作，发现指针示数很小。
改用1m 长的焊锡丝再次进行测量，多用电表的读数如图2 所示，则焊锡丝的电阻约为
______Ω。这样测得的1m 长的焊锡丝的电阻是否精确？_________理由是_________。
(3)用图3 所示的电路准确地测量1m 长的焊锡丝的电阻。连接好电路后，在移动变阻器滑
动触头时，发现电流和电压表示数几乎为零，只是在滑到某一端附近时才有明显的变化。
造成这一现象，可能变阻器选用了_________
A．滑动变阻器（0~5Ω）
B．滑动变阻器（0~10Ω）
C．滑动变阻器（0~200Ω）
5．（2025·北京海淀·二模）在“测量金属丝的电阻率”的实验中，某同学选择一根粗细均匀、
阻值约为5Ω 的电阻丝进行了测量。
（1）在测量了电阻丝的长度之后，该同学用螺旋测微器测量电阻丝的直径，测量结果如图1
所示为 mm。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（2）现有电源（电动势E 为3.0V，内阻不计）、开关和导线若干，以及下列器材：
A．电流表（量程0~0.6A，内阻约0.2Ω）
B．电压表（量程0~3V，内阻约3kΩ）
C．滑动变阻器（0~5Ω，额定电流2A）
D．滑动变阻器（0~200Ω，额定电流1A）
为减小误差，且电压调节范围尽量大，滑动变阻器应选 （选填器材前的字母）。然后
补充完成图2 中实物间的连线 。
（3）关于上述实验，下列说法正确的是 。
A．用螺旋测微器多次测量金属丝直径并取平均值可以减小系统误差
B．用电压电流图像处理实验数据求金属丝电阻可以减小偶然误差
C．只考虑电表内阻引起的误差，电压表分流会导致电阻测量值偏小
D．只考虑电表内阻引起的误差，电流表分压会导致电阻测量值偏大
（4）电导率是电阻率的倒数，用希腊字母δ 表示，常用单位是西门子/厘米（S/cm），即
。电导率是反映水质的一项重要指标。资料显示某种饮用水的电导率约
为
。将该饮用水灌入一个绝缘性能良好、高约12cm、容积约240mL 的薄壁塑
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
料瓶（如图3 所示），瓶的两端用两个略小于瓶底面积的固定金属圆片电极密封。请通过计
算说明用图2 中的实验器材能否较为精确的测量该饮用水的电导率。若能，请写出需要测量
的物理量及对应的测量方法；若不能，请提出一种改进措施 。
6．（2025·山东·模拟预测）为测量金属丝的电阻率，实验小组从实验室中找到合适的器材后，
按照如下的步骤进行操作：
（1）用刻度尺测量金属丝的长度L，用螺旋测微器测量金属丝的直径d（如图甲所示），则
mm。
（2）分别用图乙和图丙所示的电路测量待测金属丝的电阻，图乙中电压表和电流表的示数分
别为
，图丙中电压表和电流表的示数分别为
。
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（3）若采用图乙电路中的电表示数计算金属丝的电阻率ρ，则
（用题给字母表
示）；若采用图丙电路中的电表示数计算金属丝的电阻率，则电阻率的测量值 真实值
（填“大于”“等于”或“小于”）。
7．（2025·天津河西·一模）（1）某工厂有一个圆柱体工件，小明同学想测量工件的电阻率。
①为了测量工件的电阻R，小明设计了如图甲所示的电路，请按设计的电路完成实物图乙的
连线 .
②实验中，把电压表的右端分别接于a 点和b 点，发现电流表的示数有明显的变化，如图丙
所示。为了减小实验误差，电压表的右端应接 （填“a”或“b”）点。
③若测得工件的长度为L、直径为D，工件两端的电压为U，通过工件的电流为I，则工件材
料电阻率的表达式为
（用已测量的物理量相应的字母表示）。
8．（2025·黑龙江大庆·一模）某工厂有一个圆柱体工件，小明同学想测量工件的电阻率。
（1）为了测量工件的电阻R，小明设计了如图甲所示的电路，请按设计的电路完成实物图乙
的连线 。
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（2）实验中，把电压表的右端分别接于a 点和b 点，发现电流表的示数有明显的变化，如图
丙所示。为了减小实验误差，电压表的右端应接 （填“a”或“b”）点。
（3）若测得工件的长度为L、直径为D，工件两端的电压为U，通过工件的电流为I，则工
件材料电阻率的表达式为ρ= （用已测量的物理量相应的字母表示）。
9．在“测定金属的电阻率”的实验中，所用测量仪器均已校准。已知待测金属丝的电阻值
约为
。可供选择的器材有：
电源E：电动势
，内阻约
电流表
：量程
，内阻约
电流表
：量程
，内阻约
电压表
：量程
，内阻约
电压表
：量程
，内阻约
滑动变阻器R1：最大阻值
，允许最大电流
滑动变阻器R2：最大阻值
，允许最大电流
开关一个，导线若干。
（1）在上述器材中，应该选用的电流表是 ，应该选用的电压表是 。若想
尽量多测几组数据，应该选用的滑动变阻器是 （填写仪器的字母代号）。
（2）用所选的器材，一位同学画出了测量电路如图甲或图乙所示，电阻测量值由公式
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
计算得出，式中U 与I 分别为电压表和电流表的示数。若将图甲和图乙电路电阻的测
量值分别记为
和
，则 （选填“
”或“
”）更接近待测电阻的真实值；
该测量值 （选填“大于”、“等于”或“小于”）待测电阻的真实值。
（3）关于本实验的误差，下列说法正确的是 。
A．对金属丝的直径多次测量求平均值，可消除误差
B．由于电流表和电压表内阻引起的误差属于偶然误差
C．利用电流I 随电压U 的变化图线求
可减小偶然误差
10.（2025·湖北·模拟预测）某同学想把量程为0~3V 但内阻未知（约为几千欧）的电压表V 改装成量程为
0~15V 的电压表，并进行校准。实验室提供的器材为：
A．待测电压表V；
B．电阻箱R（最大阻值为99999.9Ω）；
C．最大阻值为100Ω 的滑动变阻器；
D．最大阻值为1000Ω 的滑动变阻器；
E.电源（电动势约15V，内阻很小）；
F.开关S、导线若干。
(1)在改装前，需要对电压表内阻进行测量，他画出了甲、乙两个电路图，为能够尽可能减小测量误差，电
路图应该选 （选填“甲”或“乙”），滑动变阻器R0应该选 （选填“C”或“D”）。
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
11．(24-25 高三下·浙江诸暨·适考)为尽可能精确测定待测电阻Rx 的阻值（约为200Ω），准备器
材如下：
电池组E（电动势3V，内阻不计）；
电流表A1（量程0~15mA，内阻约为100Ω）；
电流表A2（量程0~300μA，内阻为1000Ω）；
滑动变阻器R1（阻值范围0~20Ω，额定电流2A）；
电阻箱R2（阻值范围0~9999.9Ω，额定电流1A）；
开关、导线若干。
(1)如图所示的电路中，将电阻箱R2的阻值调到9000Ω，在a、b 两处分别接入电流表，其
中在a 处接入的电流表为__________（填写器材代号）。
(2)调节滑动变阻器R1，其中一只电流表的示数如图所示，其示数为__________mA；此时另
一只电流表的示数为150μA，则待测电阻Rx 的阻值为__________Ω；（保留三位有效数
字）
(3)利用提供的实验器材，以下电路设计方案中也能够比较精确测定Rx 阻值的是（ ）
A．
B．
C．
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
1．（2025·湖南·高考真题） 某同学通过观察小球在黏性液体中的运动，探究其动力学规律，步骤如下：
（1）用螺旋测微器测量小球直径D 如图1 所示，
__________
。
（2）在液面处由静止释放小球，同时使用频闪摄影仪记录小球下落过程中不同时刻的位置，频闪仪每隔
闪光一次。装置及所拍照片示意图如图2 所示（图中的数字是小球到液面的测量距离，单位是
）。
（3）根据照片分析，小球在A、E 两点间近似做匀速运动，速度大小
__________
（保留2 位有效
数字）。
（4）小球在液体中运动时受到液体的黏滞阻力
（k 为与液体有关的常量），已知小球密度为
，
液体密度为
，重力加速度大小为g，则k 的表达式为
__________（用题中给出的物理量表示）。
（5）为了进一步探究动力学规律，换成直径更小的同种材质小球，进行上述实验，匀速运动时的速度将
__________（填“增大”“减小”或“不变”）。
2．（2025·湖南·高考真题）车辆运输中若存在超载现象，将带来安全隐患。由普通水泥和导电材料混合制
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
成的导电水泥，可以用于监测道路超载问题。某小组对此进行探究。
（1）选择一块均匀的长方体导电水泥块样品，用多用电表粗测其电阻。将多用电表选择开关旋转到“
”挡，正确操作后，指针位置如图1 所示，则读数为__________
。
（2）进一步提高实验精度，使用伏安法测量水泥块电阻，电源E 电动势
，内阻可忽略，电压表量程
，内阻约
，电流表程
，内阻约
。实验中要求滑动变阻器采用分压接法，在
图2 中完成余下导线的连接__________。
（3）如图2，测量水泥块的长为a，宽为b，高为c。用伏安法测得水泥块电阻为R，则电阻率
__________（用R、a、b、c 表示）。
（4）测得不同压力F 下的电阻R，算出对应的电阻率
，作出
图像如图3 所示。
（5）基于以上结论，设计压力报警系统，电路如图4 所示。报警器在两端电压大于或等于
时启动，
为水泥块，
为滑动变阻器，当
的滑片处于某位置，
上压力大于或等于
时，报警器启动。报
警器应并联在__________两端（填“
”或“
”）。
（6）若电源E 使用时间过长，电动势变小，
上压力大于或等于
时，报警器启动，则
__________
22
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（填“大于”“小于”或“等于”）。
3．（2025·河北·高考真题）1992 年，江苏扬州出土的古代铜卡尺，由固定尺和活动尺组成，
现代游标卡尺的构件与其非常相似，已成为常用的测量工具。用游标卡尺测量某物体的长度，
示数如图所示，其读数为（ ）
A．
B．
C．
D．
4．（节选）（2025·广东·高考真题）请完成下列实验操作和计算。
(1)在“长度的测量及其测量工具的选用”实验中，用螺旋测微器测量小球的直径，示数如图所示，读数
mm。
5．（2024·广东·高考真题）(2)在“长度的测量及其测量工具的选用”实验中，某同学用50 分度的游标卡
尺测量一例柱体的长度，示数如图丙所示，图丁为局部放大图，读数为 cm。
(3)在“用双缝干涉实验测量光的波长”实验调节过程中，在光具座上安装光源、遮光筒和光屏。遮光筒不
可调节。打开并调节 。使光束沿遮光筒的轴线把光屏照亮。取下光屏，装上单缝、双缝和测量头。
调节测量头，并缓慢调节单缝的角度直到目镜中观察到 。
4.（2024·湖南·高考真题）某实验小组要探究一金属丝的阻值随气压变化的规律，搭建了如图（a）所示的
装置。电阻测量原理如图（b）所示，E 是电源，V 为电压表，A 为电流表。
23
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
（1）保持玻璃管内压强为1 个标准大气压，电流表示数为100mA，电压表量程为3V，表盘如图（c）所示，
示数为 V，此时金属丝阻值的测量值R 为 Ω（保留3 位有效数字）；
（2）打开抽气泵，降低玻璃管内气压p，保持电流I 不变，读出电压表示数U，计算出对应的金属丝阻值；
（3）根据测量数据绘制R—p 关系图线，如图（d）所示；
（4）如果玻璃管内气压是0.5 个标准大气压，保持电流为100mA，电压表指针应该在图（c）指针位置的
侧（填“左”或“右”）；
（5）若电压表是非理想电压表，则金属丝电阻的测量值 真实值（填“大于”“小于”或“等
于”）。
6．（2024·安徽·高考真题）某实验小组要将电流表G（铭牌标示：
，
）改装成量程
为1V 和3V 的电压表，并用标准电压表对其进行校准。选用合适的电源、滑动变阻器、电阻箱、开关和标
准电压表等实验器材，按图（1）所示连接电路，其中虚线框内为改装电路。
(1)开关
闭合前，滑片P 应移动到 （填“M”或“N”）端。
(2)根据要求和已知信息，电阻箱
的阻值已调至
，则
的阻值应调至
。
(3)当单刀双掷开关
与a 连接时，电流表G 和标准电压表V 的示数分别为I、U，则电流表G 的内阻可表
24
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
示为 。（结果用U、I、
、
表示）
(4)校准电表时，发现改装后电压表的读数始终比标准电压表的读数偏大，经排查发现电流表G 内阻的真实
值与铭牌标示值有偏差，则只要________即可。（填正确答案标号）
A．增大电阻箱
的阻值
B．减小电阻箱
的阻值
C．将滑动变阻器的滑片P 向M 端滑动
(5)校准完成后，开关
与b 连接，电流表G 的示数如图（2）所示，此示数对应的改装电压表读数为
V。（保留2 位有效数字）
7．（2013·山东·高考真题）图甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应
该用游标卡尺的 （填“A”“B”或“C”）进行测量；示数如图乙所示，该钢笔帽的内
径为 mm。
25
