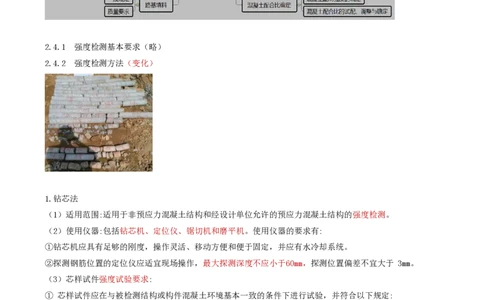

2.4 结构混凝土强度检测
2.4.1 强度检测基本要求（略）
2.4.2 强度检测方法（变化）
1.钻芯法
（1）适用范围:适用于非预应力混凝土结构和经设计单位允许的预应力混凝土结构的强度检测。
（2）使用仪器:包括钻芯机、定位仪、锯切机和磨平机。使用仪器的要求有:
①钻芯机应具有足够的刚度，操作灵活、移动方便和便于固定，并应有水冷却系统。
②探测钢筋位置的定位仪应适宜现场操作，最大探测深度不应小于60mm，探测位置偏差不宜大于 3mm。
（3）芯样试件强度试验要求:
① 芯样试件应在与被检测结构或构件混凝土环境基本一致的条件下进行试验，并符合以下规定:
a.当结构或构件处于干燥环境时，芯样试件应在室内自然干燥 3d进行试验。
b.当结构或构件处于干湿交替环境、潮湿环境时，芯样试件宜在（20±5）℃的清水中浸泡 40~48h，从水中取
出后擦干表面立即进行试验。
这些试验要求的目的是确保芯样试件强度试验的条件尽可能与被检测结构或构件的实际混凝土环境一致
2. 回弹法都适用于：适用于表面质量无明显缺陷的结构或构件混凝土强度检测。
（2）使用仪器:回弹仪。使用仪器的要求有:

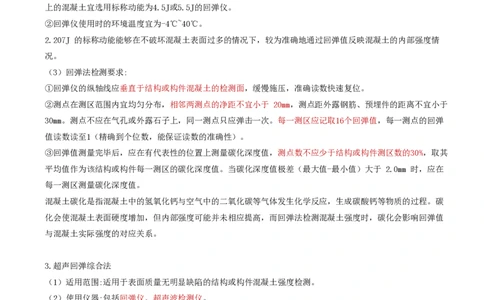

①应根据结构或构件混凝土强度合理选用，50MPa以下的混凝土宜选用标称动能为2.207J的回弹仪，50MPa及以
上的混凝土宜选用标称动能为4.5J或5.5J的回弹仪。
②回弹仪使用时的环境温度宜为-4℃~40℃。
2.207J 的标称动能能够在不破坏混凝土表面过多的情况下，较为准确地通过回弹值反映混凝土的内部强度情
况。
（3）回弹法检测要求:
①回弹仪的纵轴线应垂直于结构或构件混凝土的检测面，缓慢施压，准确读数快速复位。
②测点在测区范围内宜均匀分布，相邻两测点的净距不宜小于 20mm，测点距外露钢筋、预埋件的距离不宜小于
30mm。测点不应在气孔或外露石子上，同一测点只应弹击一次。每一测区应记取16个回弹值，每一测点的回弹
值读数读至1（精确到个位数，能保证读数的准确性）。
③回弹值测量完毕后，应在有代表性的位置上测量碳化深度值，测点数不应少于结构或构件测区数的30%，取其
平均值作为该结构或构件每一测区的碳化深度值。当碳化深度值极差（最大值-最小值）大于 2.0mm 时，应在
每一测区测量碳化深度值。
混凝土碳化是指混凝土中的氢氧化钙与空气中的二氧化碳等气体发生化学反应，生成碳酸钙等物质的过程。碳
化会使混凝土表面硬度增加，但内部强度可能并未相应提高，而回弹法检测混凝土强度时，碳化会影响回弹值
与混凝土实际强度的对应关系。
3.超声回弹综合法
（1）适用范围:适用于表面质量无明显缺陷的结构或构件混凝土强度检测。
（2）使用仪器:包括回弹仪、超声波检测仪。
对测
定义：对测是指在混凝土结构或构件相对的两个测试面上，将超声发射传感器和接收传感器相对应放置，使超
声波在混凝土中沿直线传播，从发射传感器直接传播到接收传感器。
平测
定义：平测是指将超声发射传感器和接收传感器放置在混凝土结构或构件的同一个测试面上，超声波在混凝土
内部以折线或曲线形式传播，从发射传感器传播到接收传感器。
（3）超声回弹综合法检测要求:①超声测试宜选择对测，当被测结构或构件不满足对测的条件时，可采用单面平测。
②超声测点布置在回弹测试的同一测区内，当采用平测法测定时，应以回弹测试的测区为中心安装发射传感器
和接收传感器。
③对测时，在每个测区的相对测试面上，应对应布置3个测点，且发射器和接收器的轴线应在同一轴线上。
④当采用平测法测试时，每个测点重复测试3次。
4.预埋拔出法
（1）适用范围:适用于抗压强度为10~80MPa，表面与内部质量无明显差异的工程结构混凝土强度的检测。

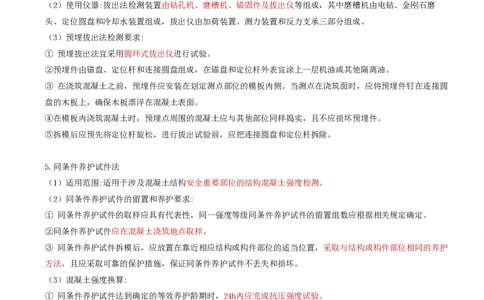

（2）使用仪器:拔出法检测装置由钻孔机、磨槽机、锚固件及拔出仪等组成，其中磨槽机由电钻、金刚石磨
头、定位圆盘和冷却水装置组成，拔出仪由加荷装置、测力装置和反力支承三部分组成。
（3）预埋拔出法检测要求:
① 预埋拔出法宜采用圆环式拔出仪进行试验。
②预埋件由锚盘、定位杆和连接圆盘组成，在锚盘和定位杆外表宜涂上一层机油或其他隔离油。
③ 在浇筑混凝土之前，预埋件应安装在划定测点部位的模板内侧。当测点在浇筑面时，应将预埋件钉在连接圆
盘的木板上，确保木板漂浮在混凝土表面。
④在模板内浇筑混凝土时，预埋点周围的混凝土应与其他部位同样捣实，且不应损坏预埋件。
⑤拆模后应预先将定位杆旋松，进行拔出试验前，应把连接圆盘和定位杆拆除。
5.同条件养护试件法
（1）适用范围:适用于涉及混凝土结构安全重要部位的结构混凝土强度检测。
（2）同条件养护试件的留置和养护要求:
① 同条件养护试件的取样应具有代表性，同一强度等级同条件养护试件的留置组数应根据相关规定确定。
②同条件养护试件应在混凝土浇筑地点取样。
③ 同条件养护试件拆模后，应放置在靠近相应结构或构件部位的适当位置，采取与结构或构件部位相同的养护
方法，且应采取可靠的保护措施，保证同条件养护试件不丢失和损坏。
（3）混凝土强度换算:
① 同条件养护试件达到确定的等效养护龄期时，24h内应完成抗压强度试验。
② 同条件养护试件的强度代表值应除以0.88系数后，根据强度试验结果按现行《铁路混凝土强度检验评定标
准》TB10425-2019进行评定。
除以 0.88 系数是为了对同条件养护试件的强度进行修正，使其更接近结构实体混凝土的真实强度，从而更科
学、合理地根据试验结果对铁路混凝土强度进行评定。
6.射钉法
（1）适用范围:适用于检测喷射混凝土 24h的抗压强度。（2）使用仪器:射钉仪。
（3）射钉法检测要求：①检测前，应将混凝土表面打磨平整，并清除表面灰尘。②检测时，将射钉仪轴线与混
凝土测试面垂直，用力握住把手，防止反冲。扣动扳机，使射钉仪自由释放能量。移开射钉仪，用吹风器吹净
测孔，测量射入深度值，每一测区应记取7个有效射入深度值，读数精确至0.01mm。③在检测过程中，应随时检
查测钉的磨损情况，当测钉能通过量规槽时，应更换测钉。
【小试牛刀】具有检测结果直观准确，可检测强度与厚度，但操作复杂，对混凝土有轻微破坏特点的结构混凝
土检测方法是（ ）。

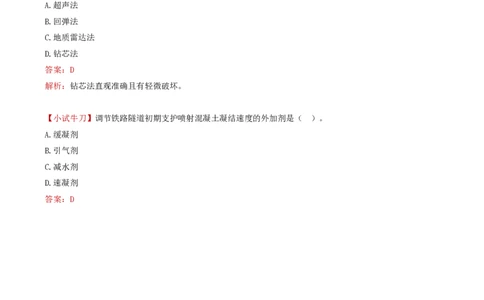

A.超声法
B.回弹法
C.地质雷达法
D.钻芯法
答案：D
解析：钻芯法直观准确且有轻微破坏。
【小试牛刀】调节铁路隧道初期支护喷射混凝土凝结速度的外加剂是（ ）。
A.缓凝剂
B.引气剂
C.减水剂
D.速凝剂
答案：D
