从 0 到 1 看懂 AFSIM 插件模型集成:以自定义传感器 TricorderSensor 为例

很多 AFSIM 初学者第一次接触插件开发时，都会有一种强烈的困惑：

我明明已经写了一个传感器类，为什么脚本里还是不能用？为什么 mission/warlock 还是不认识它？

问题往往不在“传感器逻辑”本身，而在于你还没有把它 完整集成进 AFSIM 的插件模型。

这篇文章，我就用 AFSIM 培训里的 TRICORDER_SENSOR 例子，带你从一个初学者的视角，真正看懂下面这条链路：

DLL 被加载 → 插件入口执行 → Application Extension 注册 → 新传感器类型注册 → 场景脚本识别 → 仿真初始化 → 探测逻辑运行 → 脚本层访问结果。

如果你能把这条链路吃透，以后你再做 AFSIM 的武器、传感器、通信设备、处理器扩展，就不会总觉得“代码写了，但系统没接上”。

一、先别急着写代码：你得先明白 AFSIM 的插件模型到底在解决什么问题

AFSIM 不是一个“你写一个类，它自然就会运行”的框架。

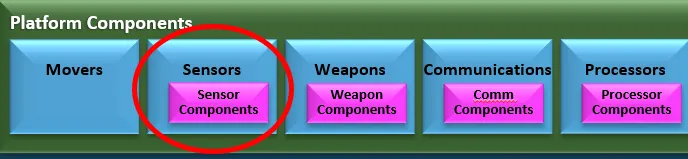

它更像一个大型工业化仿真容器。这个容器里已经有：

  • 场景解析器

  • 仿真初始化流程

  • 平台系统

  • 传感器调度器

  • 跟踪器

  • 脚本系统

  • 观察者系统。

所以你自己写的类，必须回答三个问题：

1. AFSIM 怎么找到你？

也就是：插件怎么被加载？

2. AFSIM 怎么认识你？

也就是：新类型怎么注册进框架？

3. 脚本怎么调用你？

也就是：场景作者怎么在 .txt 里真正用起来？

如果这三个问题没解决，你的类只是一个“孤立的 C++ 类”，不是一个“AFSIM 能运行的插件能力”。

二、今天这个例子是什么：一个生命探测器插件

培训材料设计了一个很适合入门的例子：TRICORDER_SENSOR。

它不是雷达，不是红外，不靠复杂电磁公式，而是一个“规则型传感器”：

  • 能探测生命体

  • 能识别生命体类型

  • 能根据目标 damage factor 评估“健康状态”。

它用来判断目标是不是生命体的依据也很朴素：

  • 如果目标平台类型属于 LIFE_FORM

  • 或者目标平台带有 klingon_life_form 这样的 category就认为它是生命体。

这个例子很棒，因为它把注意力从“复杂物理模型”转移到了“插件如何集成”上。

也就是说，这个训练真正要教你的不是“怎么写一个很强的传感器算法”，而是：

怎么把一个新的业务能力，按照 AFSIM 的规矩接进系统。

三、先看最终使用效果：场景脚本里长什么样

我们先不看 C++，先看用户最终怎么写脚本。

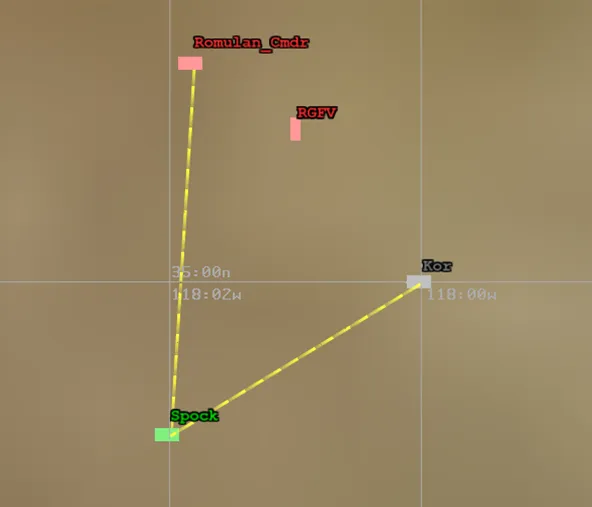

在 sensor_scenario.txt 里，平台 Spock 加了一个新传感器：

platform Spock VULCAN   position 34:59n 118:02w altitude 0 ft agl   add sensor tricorder TRICORDER_SENSOR      on      mode KLINGON         frame_time 2 s         reports_type         life_form_type klingon_life_form      end_mode      mode ALL_LIFE_FORMS         frame_time 1 s         reports_type         life_form_type LIFE_FORM         life_form_type klingon_life_form      end_mode   end_sensor   execute at_time 5 min absolute      PLATFORM.Sensor("tricorder").SelectMode("ALL_LIFE_FORMS");   end_executeend_platform

这个脚本告诉我们几件事：

  • TRICORDER_SENSOR 已经被 AFSIM 识别成一种合法传感器类型

  • 它支持 mode

  • 每个 mode 支持自定义命令 life_form_type

  • 脚本还可以在运行时切换模式。

这说明什么？

说明插件集成成功之后，你的自定义类不再只是“后台代码”，而是已经变成了 AFSIM 场景语言的一部分。

这就是插件开发真正的终点。

四、第一步：插件入口不是传感器类，而是 WsfPluginSetup

很多初学者一上来就盯着 TricorderSensor.cpp，其实真正的入口不是它。

真正入口在 SensorPluginRegistration.cpp：

extern"C"{SENSOR_EXERCISE_EXPORTvoidWsfPluginSetup(WsfApplication&aApplicationPtr)   {aApplicationPtr.RegisterExtension("tricorder_sensor_registration",ut::make_unique<TricorderSensorRegistration>());   }}

这段代码的意思非常简单：

当 AFSIM 把这个 DLL 加载进内存之后，会调用 WsfPluginSetup。而你的插件就是在这里，把自己的扩展对象注册给 AFSIM。

你可以把它理解成：

“你好，AFSIM，我这个 DLL 里有个新能力，请把它纳入你的扩展系统。”

如果没有这一步，后面什么都不会发生。

初学者最容易犯的第一个错误

只写传感器类，不写插件入口。

结果就是：

  • DLL 也许编译成功了

  • 类也许写好了

  • 但 mission/warlock 根本不知道你存在

所以你要先记住一句话：

在 AFSIM 里，插件不是从 class MySensor 开始的，而是从 WsfPluginSetup 开始的。

五、第二步：为什么不是直接注册传感器，而是先注册一个 Application Extension

在这个例子里，WsfPluginSetup 没有直接注册 TricorderSensor，而是注册了一个：

classTricorderSensorRegistration : publicWsfApplicationExtension

这说明 AFSIM 的设计思想是：

插件先接到应用层，再由应用层把能力继续分发到脚本系统、场景系统、仿真系统。

也就是说，WsfApplicationExtension 像一个“总入口控制器”。

它在这个例子里主要做两件事：

  • AddedToApplication()：注册脚本类

  • ScenarioCreated()：注册传感器类型。

你可以把这两个函数记成两道门：

第一扇门：脚本门

让脚本系统知道有个 TricorderSensor

第二扇门：场景门

让场景加载器知道有个 TRICORDER_SENSOR

只有两扇门都打开，你的插件才算真正接通。

六、第三步：AddedToApplication() —— 把你的类接进脚本系统

来看第一扇门：

voidAddedToApplication(WsfApplication&aApplication) override{aApplication.GetScriptTypes()->Register(ut::make_unique<ScriptTricorderSensorClass>("TricorderSensor",GetApplication().GetScriptTypes()));}

这段代码的本质是在说：

把一个新的脚本类型 TricorderSensor 注册到脚本类型系统里。

为什么要做这一步？

因为 AFSIM 脚本层原本只认识通用的 WsfSensor。但你现在想在脚本里做这种事情：

((TricorderSensor)aSensor).LifeFormTypeCount()

那脚本解释器就必须知道：

  • TricorderSensor 是什么

  • 它有哪些方法

  • 怎么从 WsfSensor 向下转型到 TricorderSensor。

所以，AddedToApplication() 本质上不是在“注册传感器对象”，而是在：

注册传感器的脚本身份。

这个点特别容易混淆，初学者一定要分开理解。

七、第四步：ScenarioCreated() —— 把你的类接进场景解析系统

再看第二扇门：

voidScenarioCreated(WsfScenario&aScenario) override{WsfSensorTypes::Get(aScenario).Add("TRICORDER_SENSOR",ut::make_unique<TricorderSensor>(aScenario));}

这段代码很关键。

它做的是把：

  • 场景脚本里的字符串 "TRICORDER_SENSOR"

映射到：

  • C++ 里的 TricorderSensor 类。

也就是说，当 AFSIM 在加载场景文件，看到：

add sensor tricorder TRICORDER_SENSOR

它就知道该创建哪个对象了。

如果没有 ScenarioCreated() 这一步，会发生什么？

答案很直接：

脚本里写出来的 TRICORDER_SENSOR 只是一个字符串，AFSIM 不知道该实例化什么对象。

所以请记住：

  • AddedToApplication() 解决“脚本层认不认这个类型”

  • ScenarioCreated() 解决“场景加载时能不能创建这个对象”

两者完全不是一回事。

八、到这里，插件才算“能被识别”；接下来才轮到真正的传感器类

当插件入口和注册流程走通之后，AFSIM 才会在场景中遇到 TRICORDER_SENSOR 时，真正创建 TricorderSensor 对象。

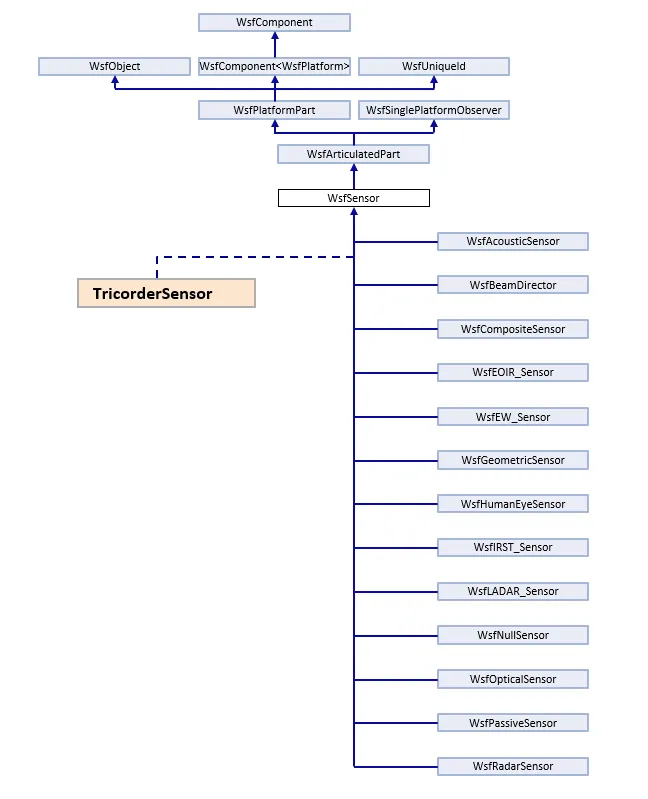

TricorderSensor.hpp 里这个类的骨架是：

class TricorderSensor : publicWsfSensor{public:explicit TricorderSensor(WsfScenario& aScenario);WsfSensor*Clone() constoverride;bool Initialize(double aSimTime) override;bool ProcessInput(UtInput& aInput) override;void Update(double aSimTime) override;bool AttemptToDetect(double aSimTime,WsfPlatform*aTargetPtr,Settings& aSettings,WsfSensorResult& aResult) override;   ...};

这说明它是一个标准的 AFSIM 传感器扩展类，核心生命周期包括：

  • ProcessInput

  • Initialize

  • Update

  • AttemptToDetect。

很多初学者第一次看会觉得函数太多，其实你只要抓主线：

ProcessInput

负责吃脚本输入

Initialize

负责初始化运行前状态

Update

负责运行时更新

AttemptToDetect

负责真正做探测尝试

只要这四件事懂了，类的骨架就明白了。

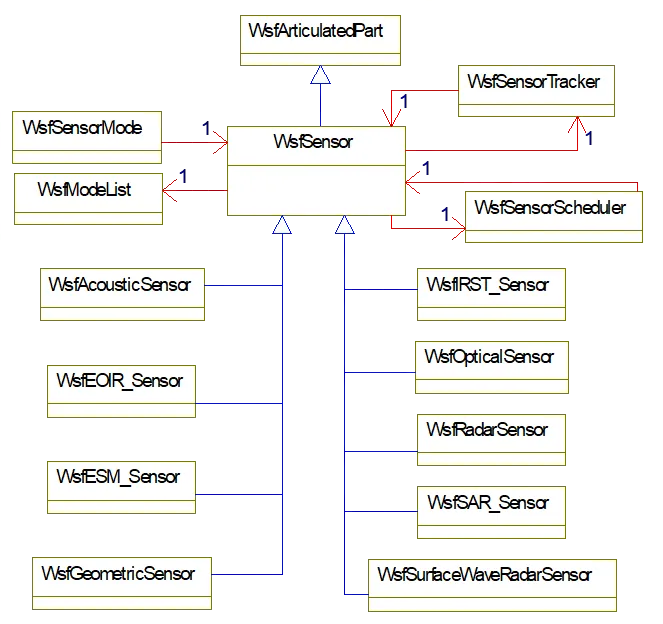

九、传感器不是只有一个本体，它还有 mode、scheduler、tracker

这一步是 AFSIM 初学者最容易忽视、但最该尽早建立的概念。

在 TricorderSensor 构造函数里，做了三件事：

SetModeList(ut::make_unique<WsfSensorModeList>(newTricorderMode));SetScheduler(ut::make_unique<WsfDefaultSensorScheduler>());SetTracker(ut::make_unique<WsfDefaultSensorTracker>(aScenario));

这三句非常有代表性。

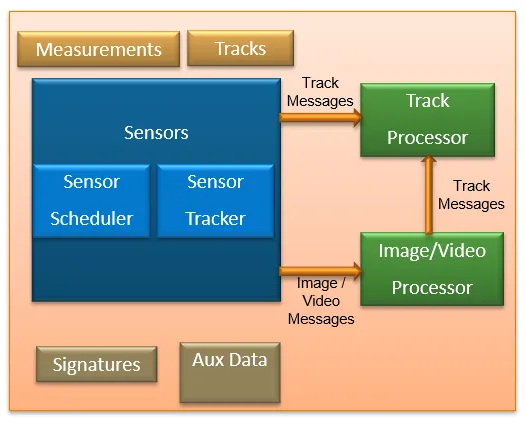

它说明一个传感器在 AFSIM 里通常不是“单函数对象”，而是由三块组成：

1. ModeList

管理多个工作模式

2. Scheduler

决定什么时候做探测尝试

3. Tracker

把探测结果变成 track 并维护 track

这意味着：

你不是在写一个“纯算法函数”，你是在接入一个“传感器子系统”。

这也是 AFSIM 和很多简化教学代码最大的不同。

十、真正的差异化逻辑，不在 Sensor 本体，而在 TricorderMode

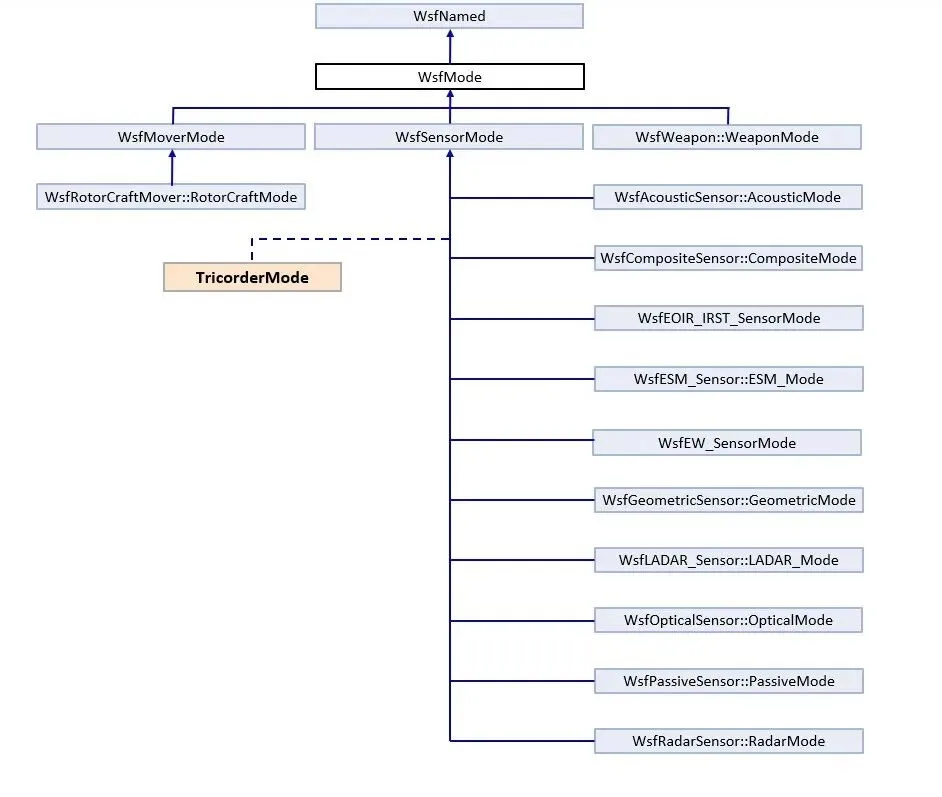

在这个例子里，真正最有内容的地方，其实是嵌套类 TricorderMode：

classTricorderMode : publicWsfSensorMode{public:bool ProcessInput(UtInput& aInput) override;bool AttemptToDetect(…) override;void UpdateTrack(…) override;double GetLifeReading(WsfPlatform*aTargetPtr);bool IsLifeForm(WsfPlatform*aTargetPtr);WsfCategoryListmLifeFormTypes;};

你可以把它理解成：

TricorderSensor 是设备壳体，TricorderMode 才是“当前工作模式下到底怎么探测”的地方。

这很符合工程直觉。

比如现实里一个雷达：

  • 搜索模式

  • 跟踪模式

  • 制导模式

它们的逻辑显然不应该全写在一个大类里胡乱分支。

AFSIM 用 mode，就是为了把这种差异性拆开。

十一、ProcessInput()：把脚本命令吃进 C++ 对象

现在我们来看，自定义脚本命令 life_form_type 是怎么被处理的。

源码里是这么写的：

boolTricorderSensor::TricorderMode::ProcessInput(UtInput&aInput){bool myCommand=true;std::stringcommand(aInput.GetCommand());if (command=="life_form_type")   {WsfStringIdlifeFormType;aInput.ReadValue(lifeFormType);mLifeFormTypes.JoinCategory(lifeFormType);   }else   {myCommand=WsfSensorMode::ProcessInput(aInput);   }returnmyCommand;}

这段代码特别适合初学者学习，因为它展示了 AFSIM 扩展输入语法的标准套路：

第一步：判断是不是你自己的关键字

这里是 life_form_type

第二步：如果是，就自己读取参数

这里用 ReadValue 读入 lifeFormType

第三步：把它存进成员变量

这里存进 mLifeFormTypes

第四步：如果不是你的命令，就交给基类

这样 frame_time、reports_type 这些标准 sensor mode 命令仍然能正常处理。

这就是 AFSIM 插件开发里非常常见的一个模式：

自定义命令自己吃，标准命令交给父类。

十二、脚本里的 life_form_type，最后被存到了哪里

很多初学者读完 ProcessInput() 之后，还是会问：

“好，我知道命令被读进来了，那它最后到底存在哪？”

答案就在这里：

WsfCategoryListmLifeFormTypes;

这个成员变量存的是当前 mode 可识别的“生命体类型集合”。

注意这里设计得很巧妙：

它既能存 平台类型，也能存 category。所以场景里你可以这样写：

life_form_type LIFE_FORMlife_form_type klingon_life_form

一个代表类型继承体系，一个代表标签分类体系。

这意味着 TRICORDER_SENSOR 的判定逻辑很灵活：

  • 既能识别“这个目标属于某种平台类型”

  • 也能识别“这个目标打了某个 category 标签”

这正是工程系统常见的做法。

十三、AttemptToDetect()：不是只返回 true/false，而是填一整套结果

接下来进入传感器最核心的流程：探测。

在这个例子里，真正的探测逻辑写在 TricorderMode::AttemptToDetect() 里。它的第一句就很关键：

booldetected=IsLifeForm(aTargetPtr);

也就是说，这个模式先判断目标是不是生命体。

而 IsLifeForm() 的逻辑是：

for (const auto&category : mLifeFormTypes.GetCategoryList()){if (aTargetPtr->IsA_TypeOf(category))   {return true;   }}if (mLifeFormTypes.Intersects(aTargetPtr->GetCategories())){return true;}

翻译成大白话就是：

  • 如果目标的平台类型属于我能识别的类型集合，算探测到

  • 如果目标的 category 和我的可识别 category 集合有交集，也算探测到。

这个判断非常适合初学者，因为它让你立刻明白：

AFSIM 里的传感器，不一定非要靠复杂物理传播，也可以靠业务规则完成识别。

十四、为什么 AttemptToDetect() 里还要计算位置和距离

很多人以为探测函数只要：

return true;

就行了，其实远远不够。

在这个例子里，即便是规则型传感器，也仍然要填好 aResult 里的几何信息：

GetSensor()->GetPlatform()->GetLocationWCS(aResult.mRcvrLoc.mLocWCS);aTargetPtr->GetLocationWCS(aResult.mTgtLoc.mLocWCS);UtVec3d::Subtract(...);aResult.mRcvrToTgt.mRange=UtVec3d::Normalize(...);

因为在 AFSIM 里，探测结果不是一个单纯布尔值，而是一套 传感器测量结果对象。

所以你要建立一个正确认知：

AttemptToDetect() 做的不是“猜中没猜中”，而是“生成一次完整的探测结果”。

哪怕这个例子不复杂，它也在提醒你：AFSIM 的传感器框架是围绕 result/measurement/track 在工作的。

十五、UpdateTrack()：把“探测到了”变成“轨迹里有什么信息”

如果说 AttemptToDetect() 解决的是“能不能看见”，那 UpdateTrack() 解决的就是“看见以后，往 track 里写什么”。

这个例子里写了两个非常有启发性的业务字段。

1. 生命体类型

代码会从目标的 aux_data 里找：

"LIFE_FORM_REPORTED_TYPE"

如果存在，就把它写进 measurement/typeId。

而这个 aux_data 在场景脚本里是这样定义的：

aux_data   string LIFE_FORM_REPORTED_TYPE = "Klingon"end_aux_data

或者：

aux_data   string LIFE_FORM_REPORTED_TYPE = "Vulcan"end_aux_data

这说明什么？

说明脚本层定义的属性，最后可以通过插件代码，进入 track 结果。

也就是说：

脚本负责喂数据，C++ 负责解释和组织这些数据。

2. 生命体健康度

这更有意思。代码里直接把：

1.0-aTargetPtr->GetDamageFactor()

作为生命体“健康读数”，再写到：

aTrackPtr->SetTrackQuality(...)

大白话就是：

  • damage factor 越高

  • health 越低

  • 最终 track quality 被借用成健康度

这就是插件开发里很经典的一种思路：

复用框架已有字段，承载你自己的业务语义。

十六、脚本层为什么还能调用 LifeFormTypeCount() 这些方法

这就来到插件集成的最后一环：脚本接口暴露。

在 TricorderSensor.hpp 中，定义了一个脚本类：

classScriptTricorderSensorClass : publicWsfScriptSensorClass{public:UT_DECLARE_SCRIPT_METHOD(LifeFormTypeCount_1);UT_DECLARE_SCRIPT_METHOD(LifeFormTypeCount_2);UT_DECLARE_SCRIPT_METHOD(LifeFormTypeEntry_1);UT_DECLARE_SCRIPT_METHOD(LifeFormTypeEntry_2);};

在 TricorderSensor.cpp 里，又把这些方法注册进来：

SetClassName("TricorderSensor");AddMethod(ut::make_unique<LifeFormTypeCount_1>("LifeFormTypeCount"));AddMethod(ut::make_unique<LifeFormTypeCount_2>("LifeFormTypeCount"));AddMethod(ut::make_unique<LifeFormTypeEntry_1>("LifeFormTypeEntry"));AddMethod(ut::make_unique<LifeFormTypeEntry_2>("LifeFormTypeEntry"));

同时，传感器类还实现了：

const char* TricorderSensor::GetScriptClassName() const{return"TricorderSensor";}

这一步很关键。

因为脚本系统做向下转型时，必须知道：

这个对象在脚本世界里应该叫什么类名。

所以这里你可以把整个链路理解成：

  • AddedToApplication()：把脚本类注册给脚本系统

  • GetScriptClassName()：告诉脚本系统，这个 C++ 对象对应哪个脚本类

  • AddMethod(...)：把可调用方法暴露出去

  • UT_DEFINE_SCRIPT_METHOD(...)：写具体方法实现。

十七、于是，场景脚本终于能这样写

在 sensor_scenario.txt 里，有一段非常漂亮的观察者脚本：

这段脚本特别值得你反复看。

因为它把整个插件模型的价值展示得非常清楚：

1. aSensor 进来时只是 WsfSensor

这是框架的通用接口

2. 通过 (TricorderSensor)aSensor 向下转型

说明脚本已经认识你的新类型

3. 调用 LifeFormTypeCount() 和 LifeFormTypeEntry()

说明你在 C++ 中新增的方法，已经真正暴露到了脚本层

4. 读取 aTrack.TrackQuality()

说明前面 UpdateTrack() 写进去的业务信息，已经能在脚本输出里使用

换句话说：

这时候你的插件已经不是“后台扩展”，而是已经真正参与了 AFSIM 的脚本生态。

十八、把整条集成链路，用一句最通俗的话讲清楚

如果你还是觉得信息有点多，我给你压成一句最通俗的话：

AFSIM 插件模型的本质，就是把你写的 C++ 类，通过“插件入口 + 扩展注册 + 类型注册 + 脚本注册”这几层适配，变成 AFSIM 场景系统和脚本系统都能理解、都能调用的系统能力。

再翻成更接地气的话：

你不是在“写一个类”，你是在“给 AFSIM 这个大工厂新增一台设备，并把它接上电、接上控制台、接上显示屏”。

这里：

  • WsfPluginSetup 是接电

  • RegisterExtension 是报到

  • ScenarioCreated 是上生产线

  • AddedToApplication 是接控制台

  • ScriptTricorderSensorClass 是接显示屏

一旦你这么理解，插件开发就不抽象了。

十九、初学者最容易卡住的 4 个点

卡点 1：以为类写完就能用

其实还远远不够。AFSIM 先要能加载你的 DLL，再要能注册你的扩展，再要能识别你的 sensor type。

卡点 2：分不清“脚本注册”和“传感器注册”

  • 脚本注册：给脚本系统认识 TricorderSensor

  • 传感器注册：给场景系统认识 TRICORDER_SENSOR。

卡点 3：把所有逻辑都写进 Sensor 本体

正确方式是：

  • 设备级逻辑在 TricorderSensor

  • 模式级逻辑在 TricorderMode。

卡点 4：忽略脚本接口

很多人只做到“能运行”，但不会暴露脚本方法。结果是场景作者很难用你的新能力。

二十、给 AFSIM 初学者的一条学习路线

如果你正在学插件开发，我建议你就按下面顺序啃这几个文件：

第一步：先看 SensorPluginRegistration.cpp

只看三件事：

  • WsfPluginSetup

  • AddedToApplication

  • ScenarioCreated。

第二步：再看 TricorderSensor.hpp

只认类结构，不要陷入细节：

  • TricorderSensor

  • TricorderMode

  • ScriptTricorderSensorClass。

第三步：再看 TricorderSensor.cpp

重点只盯：

  • 构造函数里的 SetModeList / SetScheduler / SetTracker

  • ProcessInput

  • AttemptToDetect

  • UpdateTrack

  • GetScriptClassName

  • AddMethod

  • UT_DEFINE_SCRIPT_METHOD。

第四步：最后再回头看 sensor_scenario.txt

你会突然发现，脚本不再是“纯文本配置”，而是在驱动整个插件链路。

结语：插件开发的关键，不是“功能多复杂”，而是“有没有真正接进框架”

对 AFSIM 初学者来说，插件开发最难的往往不是算法，而是“接线”。

你写一个很复杂的探测模型，如果没接进：

  • 插件加载入口

  • Application Extension

  • 传感器类型注册

  • 脚本类型注册

  • 脚本方法暴露

那它在 AFSIM 里就仍然只是“代码”，不是“能力”。

而 TricorderSensor 这个例子最有价值的地方就在于，它把这套集成过程用一个非常温和、非常适合入门的案例串了起来：

  • 脚本定义生命体

  • C++ 解析模式输入

  • 传感器完成探测

  • track 写入业务结果

  • 脚本层再把结果输出出来。

当你真正吃透这个例子后，你会发现：

AFSIM 插件开发，说到底就是把“你的业务逻辑”翻译成“AFSIM 能识别、能调度、能脚本化访问的对象体系”。

这，才是插件模型集成的本质。
