自写cad插件之批量提取图号、重量、钢板编号

cad插件是高效运用CAD的灵魂

–CAD孙学长

希望孙学长的插件可以让各位朋友早下班、少加班、不熬夜！

该cad插件免费获取方式在文末

解决问题：

批量提取图框中图号、重量、钢板编号信息至txt。只要图框是一样颜色的多段线，图框中想要提取的信息有共性内容，代码稍加改动就可以转为适应多种环境的批量提取图框内信息的插件。

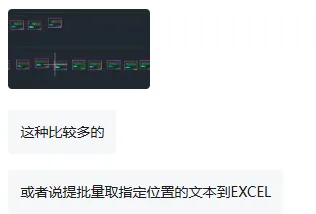

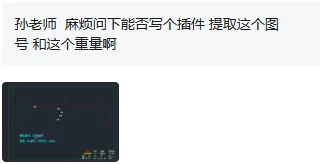

有朋友提出需求：

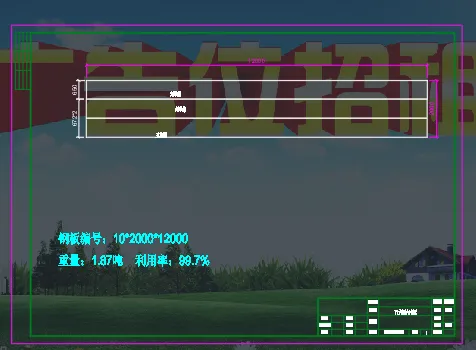

该插件适用的图纸：

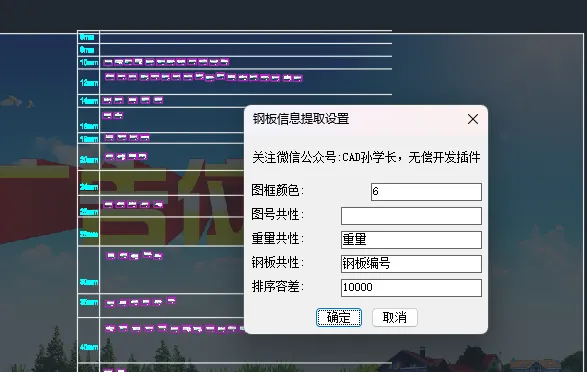

弹窗：

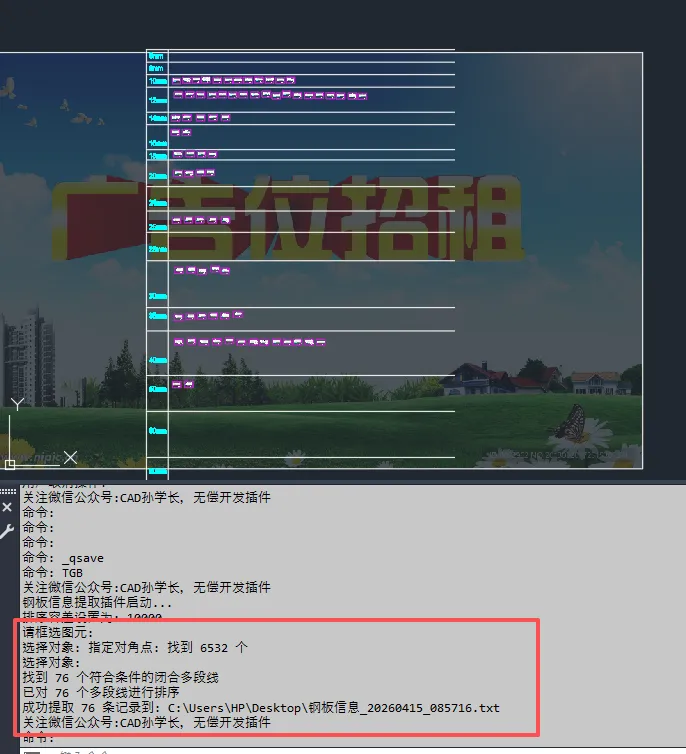

运行结果提示：

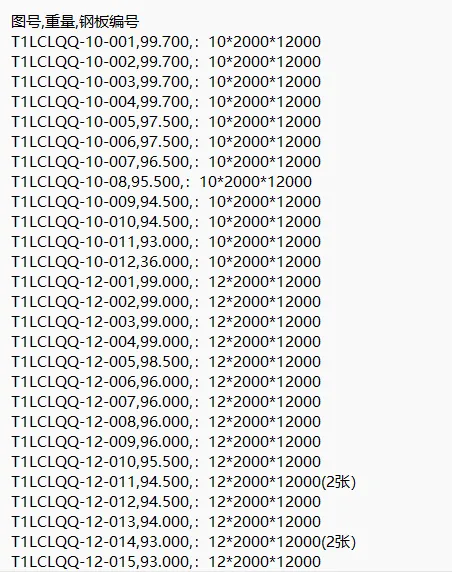

运行结果展示：

💡 操作步骤：

1. “APPLOAD” 命令加载。

2. 运行命令：”TGB” 。

3. 对话框设置：

图框颜色采用索引号判断（默认6，洋红色）

图号、重量、钢板共性指图号中相同的内容，以输入的内容来判定哪些是图号

重量提取“吨”之前的数

钢板编号提取“钢板编号”后的文字

排序容差用来区分是否是同一行的图纸

4.框选所有的图

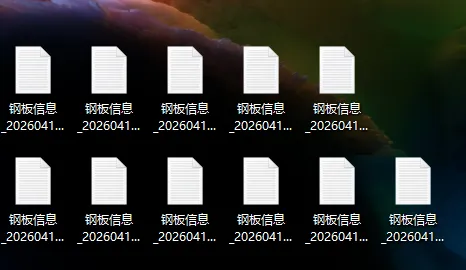

5.成功，自动弹出txt，txt自动保存到桌面
