自制AI算力网络(GPU集群)——上篇

动手DIY AI算力网络（GPU集群）搭建教程（适合家庭/小规模实验室，预算从几千到几万不等）。

AI算力网络本质上是多GPU/多节点集群，用于分布式训练（如大模型微调）、并行推理或本地LLM加速。DIY重点在于硬件组装 + 网络互联 + 软件配置（NCCL + PyTorch + Slurm/ Kubernetes）。

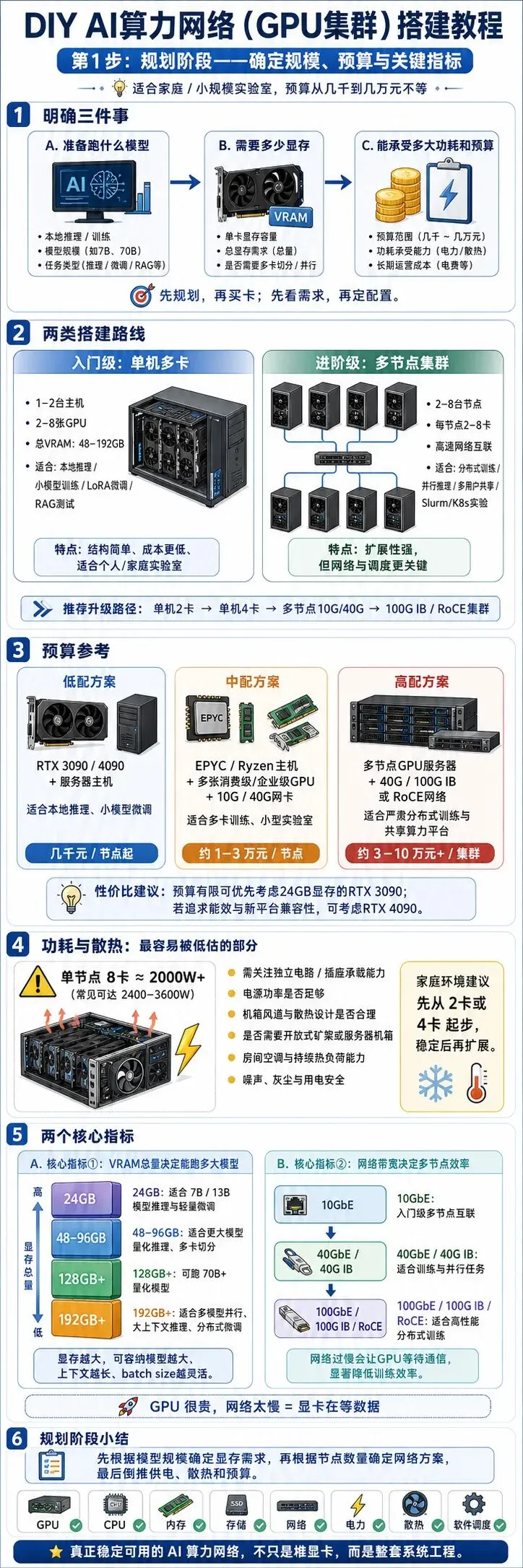

规划阶段：确定规模和预算

DIY AI 算力网络的第一步，不是马上买显卡，而是先明确三个问题：准备跑什么模型、需要多少显存、能承受多大功耗和预算。

1.1 入门级：单机多卡方案

入门级方案适合家庭实验室、小型科研团队或个人开发者，一般采用1—2 台主机，每台配置 2—8 张 GPU。

这类方案适合：

本地大模型推理；

小规模 LoRA / QLoRA 微调；

多卡并行推理；

小模型训练实验；

RAG、本地知识库、Agent 系统测试。

显存规模通常在48GB—192GB之间。例如使用 2 张 RTX 4090，可获得 48GB 总显存；使用 4 张 RTX 3090/4090，则可达到 96GB 显存级别，已经可以支撑不少 7B、13B、34B 模型的本地部署与微调。

1.2 进阶级：多节点 GPU 集群方案

进阶级方案适合小型实验室、创新团队或需要做分布式训练的用户，一般采用2—8 台计算节点，每个节点配置 2—8 张 GPU，再通过高速网络连接起来。

这类方案适合：

多节点分布式训练；

大模型微调；

并行推理服务；

多用户共享算力；

Slurm / Kubernetes 集群调度实验；

NCCL、RDMA、RoCE 等高性能通信测试。

多节点方案的关键不只是 GPU 数量，更重要的是节点间网络带宽和通信延迟。如果网络太慢，GPU 等待通信的时间会显著增加，整体训练效率会大幅下降。

1.3 预算参考：从几千元到几万元不等

可以按照三个档位来理解：

档位	典型配置	适合场景
低配方案	RTX 3090 / 4090 + 二手服务器主机	本地推理、小模型微调
中配方案	EPYC / Ryzen 主机 + 多张消费级或企业级 GPU + 10G / 40G 网卡	多卡训练、小型实验室
高配方案	多节点 GPU 服务器 + 40G / 100G IB 或 RoCE 网络	分布式训练、多人共享算力平台

如果预算有限，二手 RTX 3090仍然是性价比较高的选择，因为它有 24GB 显存，适合本地大模型推理和轻量微调。如果追求能效和新平台兼容性，RTX 4090 性能更强，但价格和供电散热要求也更高。

1.4 功耗与散热：这是最容易被低估的部分

DIY GPU 集群最容易踩坑的地方不是装系统，而是供电和散热。

以单节点 8 卡为例，如果每张 GPU 功耗在 300W—450W 之间，仅 GPU 部分功耗就可能达到2400W—3600W。再加上 CPU、主板、内存、硬盘、风扇和电源损耗，整机功耗可能超过普通家庭电路的承载能力。

因此需要重点关注：

是否需要独立电路；

电源功率是否足够；

机箱风道是否合理；

是否需要开放式矿架或服务器机箱；

房间空调是否能承受持续热负荷；

是否存在噪声、灰尘、安全隐患。

对于家庭环境，建议不要一开始就上 8 卡满配，可以先从单机 2 卡或 4 卡起步，稳定运行后再扩展。

1.5 两个核心指标：显存和网络

规划 AI 算力网络时，最关键的是两个指标：GPU 显存总量和节点间网络带宽。

第一，显存决定能跑多大的模型

GPU 显存越大，能加载的模型越大，能处理的上下文越长，微调时的 batch size 也更灵活。

简单理解：

24GB 显存：适合 7B、13B 模型推理和轻量微调；

48GB—96GB 显存：适合更大模型量化推理、多卡切分；

128GB 以上显存：可以尝试 70B 级别量化模型部署；

192GB 以上显存：更适合多模型并行、大上下文推理或分布式微调。

第二，网络决定多节点效率

如果只是单机多卡，主要依赖 PCIe、NVLink 或主板拓扑；如果是多节点集群，网络就变成瓶颈。

最低建议使用：

10GbE：入门级多节点互联；

40GbE / 40G IB：更适合训练和并行任务；

100GbE / 100G IB / RoCE：适合较严肃的分布式训练场景。

对于 PyTorch + NCCL 分布式训练来说，网络性能会直接影响 GPU 利用率。GPU 很贵，如果网络太慢，就会出现“显卡在等数据”的情况，整体性价比反而下降。

本章小结

规划阶段可以用一句话概括：

先根据模型规模确定显存需求，再根据节点数量确定网络方案，最后倒推供电、散热和预算。

不要一开始就追求“堆卡”。真正稳定可用的 AI 算力网络，必须同时解决GPU、CPU、内存、存储、网络、电力、散热和软件调度这几个环节。对于家庭和小规模实验室，最稳妥的路线是：

单机 2 卡起步 → 单机 4 卡扩展 → 多节点 10G/40G 互联 → 再升级到 100G IB/RoCE 集群。

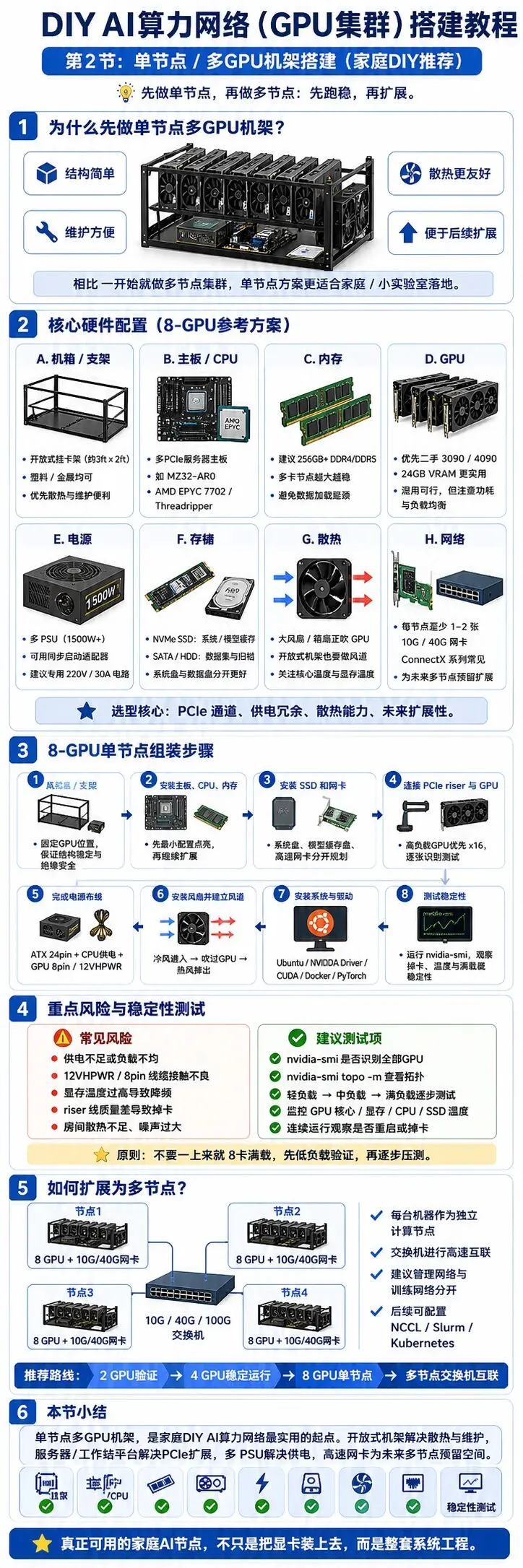

单节点 / 多 GPU 机架搭建：家庭 DIY 最推荐的起步方案

在完成规模、预算和显存需求规划之后，最适合家庭用户和小规模实验室落地的方案，是先搭建一个单节点多 GPU 机架。相比一开始就做多节点集群，单节点方案结构更简单、调试难度更低、网络依赖更小，也更容易控制预算和风险。

这一阶段可以参考开源社区常见的8-GPU 开放式挂卡方案。它的核心思路是：不追求传统服务器机箱的高密度封闭结构，而是采用开放式机架，把 GPU、主板、电源、风扇、网卡和存储全部以“裸机架”的方式固定起来，优先保证散热、维护和扩展便利性。

2.1 机箱 / 支架：优先选择开放式挂卡架

家庭 DIY 不建议一开始就使用封闭式 4U GPU 服务器机箱，因为它对风道、电源、噪声和散热设计要求较高。更推荐使用塑料或金属开放式挂卡架，尺寸可以参考约3ft × 2ft的开放式平台。

这种结构的优点是：

GPU 间距更大，散热压力小；

更容易观察线缆、电源和风扇状态；

便于后期更换显卡、扩展网卡或调整风道；

成本低，几百元到一两千元即可搭建基础支架；

对家庭环境更友好，维护门槛低。

如果预算有限，也可以使用小型金属机柜、矿机架或定制铝型材框架。关键不是外观，而是要确保GPU 固定牢靠、供电线缆不受拉扯、风扇气流能够直接吹到显卡核心区域和背板区域。

2.2 主板 / CPU：核心是 PCIe 通道数量

多 GPU 节点的主板选择，最重要的不是品牌，而是PCIe 插槽数量、PCIe 通道数和稳定性。

如果计划做 4 卡以上，建议优先考虑服务器级或工作站级平台。例如：

支持多 PCIe 插槽的服务器主板；

AMD EPYC 平台，例如 EPYC 7002 / 7003 系列；

Ryzen Threadripper / Threadripper Pro 平台；

二手服务器平台或工作站平台。

例如，类似MZ32-AR0这类支持多 PCIe 扩展的服务器主板，适合做多卡节点。CPU 方面，可以选择AMD EPYC 7702这类高核心数处理器，也可以根据预算选择更低核心数的 EPYC 或 Threadripper。

需要注意的是，AI 推理和训练中，CPU 并不是越贵越好。对于多数本地推理、小模型微调和多卡测试任务来说，CPU 的作用主要是：

给 GPU 提供足够 PCIe 通道；

负责数据加载、预处理和调度；

支撑多进程、多用户任务；

避免 GPU 等待 CPU 或内存数据。

因此，选型原则可以概括为：

PCIe 通道优先，稳定性优先，核心数够用即可。

2.3 内存：建议 256GB 起步，避免数据加载瓶颈

多 GPU 节点不建议只配 32GB 或 64GB 内存。虽然很多模型主要跑在 GPU 显存里，但系统内存仍然非常重要，尤其是在以下场景中：

加载大模型权重；

数据集预处理；

多进程并行训练；

本地向量数据库；

RAG 知识库服务；

多用户共享环境；

大量模型文件缓存和切换。

如果预算允许，建议单节点至少配置256GB DDR4 / DDR5 内存。如果只是 2 卡或 4 卡轻量推理，可以从 128GB 起步；如果是 8 卡节点，256GB 以上会更加稳妥。

内存配置可以参考：

节点规模	建议内存
2 GPU	64GB—128GB
4 GPU	128GB—256GB
8 GPU	256GB—512GB
多用户共享节点	512GB+ 更稳妥

一句话：GPU 显存决定模型能不能放进去，系统内存决定数据和任务能不能顺畅喂给 GPU。

2.4 GPU：优先考虑 24GB 显存卡，3090 / 4090 性价比较高

家庭 DIY 的核心投入就是 GPU。现阶段较常见的选择是二手RTX 3090或RTX 4090，因为它们都具备24GB 显存，适合本地大模型推理、LoRA 微调、多卡并行实验和小型 AI 服务部署。

选择 GPU 时，建议重点看四件事：

显存容量：24GB 是比较实用的起点；

功耗水平：3090 / 4090 单卡功耗都不低；

散热结构：涡轮卡更适合密集部署，开放式三风扇卡需要更大间距；

供电接口：8pin、12VHPWR 等接口需要认真检查线缆和电源适配。

多卡混用是可行的，例如 3090 和 4090 混用，但要注意：

不同 GPU 性能不同，训练时可能出现负载不均；

不同驱动、CUDA、PyTorch 版本要兼容；

分布式训练时通常会受最慢 GPU 影响；

推理服务中可以按 GPU 性能分配不同任务；

混用显卡时功耗和散热更难统一管理。

因此，最稳妥的策略是：

预算有限可以先买 2 张同型号 GPU，稳定后再扩展到 4 张或 8 张。

2.5 电源：多 PSU 方案要重视安全冗余

多 GPU 节点最大的风险之一是供电。单张高性能 GPU 的功耗可能达到数百瓦，8 卡节点的总功耗很容易超过普通家用插座、电线和空气开关的承载能力。

以 8 GPU 节点为例，仅 GPU 功耗就可能达到 2400W 甚至更高。如果再加上 CPU、主板、内存、SSD、风扇和电源转换损耗，总功耗可能逼近或超过 3000W。

因此，建议采用：

多个高功率 PSU；

单个 PSU 1500W+；

品牌电源优先；

使用可靠的电源同步启动适配器；

GPU 供电线不要随意一分二；

12VHPWR 线缆必须插紧，避免弯折过度；

给电源保留 20%—30% 冗余。

例如可以采用 Corsair HX1500i 等高功率电源，多个电源分担 GPU 供电。一个常见思路是：

主 PSU 负责主板、CPU、部分 GPU；

副 PSU 负责剩余 GPU；

使用同步启动器让多个电源同时启动；

每个 PSU 的负载尽量均衡。

更重要的是，家庭环境必须关注电路条件。建议使用专用 220V / 30A 电路，不要把 8 卡节点直接接在普通插排上，更不要多个大功率设备共用一路插座。

这里要特别强调：

电源不是“能点亮就行”，而是要能长时间稳定、安全地满负载运行。

2.6 存储：NVMe SSD 放模型，大容量 SATA 放数据

AI 节点的存储建议采用“高速盘 + 大容量盘”的组合。

推荐配置：

NVMe SSD：用于系统盘、模型权重、缓存、Conda 环境、Docker 镜像；

大容量 SATA SSD / HDD：用于数据集、日志、备份、归档文件；

如果多用户共享，可以单独规划 /data、/models、/workspace 等目录。

建议至少配置：

用途	推荐配置
系统盘	1TB NVMe SSD
模型缓存盘	2TB—4TB NVMe SSD
数据集盘	4TB—16TB SATA SSD / HDD
多用户共享	可考虑 NAS 或独立存储节点

大模型环境中，模型文件动辄几十 GB 到几百 GB。如果模型、数据集和 Docker 镜像都放在一个小容量系统盘里，很快就会出现空间不足的问题。

比较好的目录规划是：

/├── system        系统与基础环境├── /models       大模型权重├── /datasets     数据集├── /workspace    用户项目├── /docker       镜像与容器数据└── /logs         训练与推理日志

2.7 散热：开放式机架也必须设计风道

很多人以为开放式机架天然散热好，其实不完全对。开放式结构只是方便散热，但如果没有风道，GPU 之间仍然可能互相烘烤。

推荐散热方式包括：

大尺寸轴流风扇正面送风；

箱式风扇直接吹 GPU 背板；

保持 GPU 间距；

风从一侧进入，另一侧排出；

避免热风在房间内循环；

夏季要考虑空调持续制冷能力；

定期清理灰尘。

如果使用 RTX 3090，要特别关注显存温度，因为部分 3090 的 GDDR6X 显存散热压力较大。长时间训练时，显存温度过高可能导致降频甚至不稳定。

家庭环境下最实用的方案是：

开放式机架 + 大风扇正吹 GPU + 房间空调 + 温度监控。

如果进一步升级，可以考虑水冷或分体式冷却，但 DIY 复杂度和漏液风险也会明显增加。对于第一套家庭 AI 节点，不建议一开始就上复杂水冷。

2.8 网络：单节点也要预留多节点扩展能力

即使一开始只搭建单节点，也建议提前考虑未来多节点扩展。因此网络接口不能只依赖普通千兆网口。

建议每个节点至少配置：

1 张 10G 网卡，作为入门级高速互联；

条件允许可上 40G 网卡；

Mellanox ConnectX 系列是常见选择；

多节点训练建议使用独立交换机；

管理网络和训练网络最好分开。

典型网络结构可以分为两层：

网络类型	用途
管理网络	SSH、远程管理、Web 服务、文件访问
训练网络	NCCL 通信、分布式训练、节点间高速数据交换

如果只是单机多卡，本地 PCIe 通信是核心；但如果未来扩展到 2—8 台节点，网络带宽就会迅速变成瓶颈。10G 可以入门，40G 更适合训练，100G IB / RoCE 更适合严肃分布式训练。

2.9 8-GPU 单节点组装步骤示例

下面以一个开放式 8-GPU 节点为例，给出基本组装流程。

第一步：搭建开放式挂卡架

先安装金属或塑料支架，确保底部平整、结构稳定。GPU 需要单独固定，不能只靠 PCIe riser 线悬挂。可以用小机柜、矿机架、铝型材框架或定制支架完成固定。

重点检查：

GPU 是否固定牢靠；

主板是否有绝缘垫片；

电源是否有独立固定位置；

风扇是否能正对 GPU；

线缆走线是否不会压迫显卡和风扇。

第二步：安装主板、CPU 和内存

将服务器主板固定到机架底板或主板托盘上，然后安装 CPU、散热器和内存条。

注意事项：

CPU 散热器要适配服务器主板孔位；

内存尽量按主板推荐通道插满；

服务器主板通常需要特定供电接口；

第一次点亮时只插最小硬件组合，便于排错。

建议先完成裸机点亮测试，再继续安装 8 张 GPU。

第三步：安装 NVMe SSD 和网卡

安装系统盘、模型缓存盘和高速网卡。建议系统盘和数据盘分开。

网卡方面，如果使用 Mellanox ConnectX 系列，需要注意：

PCIe 插槽带宽是否足够；

是否需要主动散热；

驱动是否与系统兼容；

光模块或 DAC 线缆是否匹配交换机。

第四步：用 PCIe riser 线连接 GPU

开放式 8-GPU 方案通常需要使用 PCIe riser 线，把 GPU 从主板插槽位置延伸到机架显卡位。

这里要特别注意 PCIe 带宽：

高负载 GPU 尽量使用 x16；

低负载推理卡可以接受较低带宽；

riser 线质量非常关键；

线缆不要过度弯折；

每张卡安装后最好逐张识别测试。

如果只是大模型推理，PCIe 带宽压力通常小于分布式训练；如果要做多卡训练，GPU 间通信和 PCIe 拓扑就更重要。

第五步：完成电源布线

电源布线是最需要谨慎的环节。

需要连接：

主板 ATX 24pin；

CPU 供电；

GPU 8pin / 12VHPWR 供电；

SSD / 风扇供电；

多 PSU 同步启动线。

建议原则：

一张 GPU 尽量使用独立供电线；

不要让单根线长期满载；

不要使用劣质转接头；

12VHPWR 接头必须完全插入；

多 PSU 负载要均衡；

所有线缆远离风扇叶片。

组装完成后，不要马上满载测试，先低负载运行，观察线缆、电源和接口温度。

第六步：安装风扇并建立风道

开放式机架建议至少设计一个明确风道：

冷风进入 → 正吹GPU正面/背板 → 热风排出 → 房间空调带走热量

可以使用：

大尺寸箱式风扇；

工业轴流风扇；

GPU 背板辅助风扇；

CPU 独立散热器；

网卡小风扇。

建议监控以下温度：

GPU 核心温度；

GPU 显存温度；

CPU 温度；

SSD 温度；

网卡温度；

房间环境温度。

第七步：安装系统并测试 GPU 识别

完成硬件连接后，可以安装 Linux 系统，例如 Ubuntu Server。安装 NVIDIA 驱动、CUDA、Docker、PyTorch 后，先运行：

nvidia-smi

确认系统能够识别所有 GPU。

然后进一步检查：

nvidia-smi topo -m

查看 GPU 之间的 PCIe 拓扑关系。

如果某张 GPU 无法识别，常见原因包括：

riser 线接触不良；

PCIe 插槽设置问题；

BIOS 中 Above 4G Decoding 未开启；

电源供电不足；

驱动版本不兼容；

某张显卡本身存在故障。

第八步：进行单机稳定性测试

在正式跑训练任务之前，必须做稳定性测试。

建议测试内容包括：

所有 GPU 是否能持续识别；

满载时是否掉卡；

GPU 温度是否可控；

显存温度是否过高；

电源是否稳定；

系统是否重启或死机；

风扇和线缆是否过热。

可以先用轻量推理任务测试，再逐步增加负载。不要一开始就直接跑 8 卡满载训练。

2.10 多节点扩展：每台独立主机，用交换机互联

当单节点稳定后，可以扩展为多节点方案。多节点不是把 GPU 随便接在一起，而是每台机器作为一个独立计算节点，再通过高速网络交换机互联。

典型结构如下：

节点1：8 GPU + 10G/40G网卡节点2：8 GPU + 10G/40G网卡节点3：8 GPU + 10G/40G网卡节点4：8 GPU + 10G/40G网卡            ↓      10G / 40G / 100G 交换机

多节点后，需要进一步配置：

SSH 免密登录；

NFS / NAS / 分布式存储；

PyTorch Distributed；

NCCL；

Slurm 或 Kubernetes；

监控系统；

日志系统；

远程电源管理。

家庭 DIY 建议路线仍然是：

先单节点跑稳，再多节点互联；先 10G 入门，再升级 40G / 100G。

本章小结

单节点多 GPU 机架是家庭 DIY AI 算力网络最实用的起点。它的目标不是做得像商业数据中心一样精密，而是在有限预算下搭建一个可运行、可维护、可扩展、可持续散热的 GPU 计算平台。

最关键的原则可以概括为：

开放式机架解决散热和维护，服务器/工作站平台解决 PCIe 扩展，多 PSU 解决供电，高速网卡预留多节点扩展，最后通过稳定性测试确认系统可靠。

对于第一次搭建的用户，推荐路径是：

2 GPU 验证 → 4 GPU 稳定运行 → 8 GPU 单节点 → 多节点交换机互联。

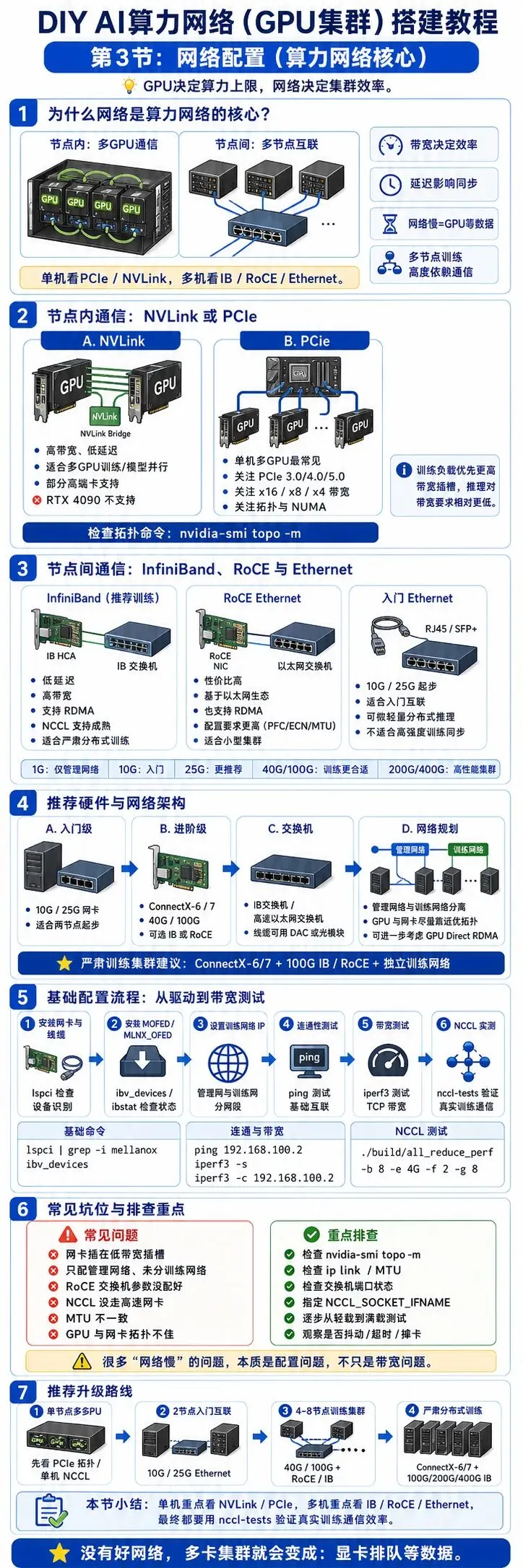

网络配置：AI 算力网络真正的核心

如果说 GPU 决定了算力上限，那么网络就决定了多 GPU、多节点能否真正协同工作。很多 DIY GPU 集群看起来显卡很多，但实际训练效率并不高，核心原因往往不是显卡性能不够，而是网络带宽不足、延迟过高，或者 NCCL 通信没有配置好。

在 AI 算力网络中，网络配置可以分为两个层次：

一是节点内通信，也就是同一台主机内部多张 GPU 之间如何交换数据；二是节点间通信，也就是不同服务器、不同主机之间如何互联。

3.1 节点内通信：NVLink 或 PCIe

单机多 GPU 的通信主要依赖NVLink或PCIe。

第一类：NVLink

NVLink 是 NVIDIA 面向高性能 GPU 通信设计的高速互联技术，主要出现在部分专业卡、数据中心卡和老一代高端消费卡中。它的优势是带宽高、延迟低，适合多 GPU 训练、大模型并行和高频参数同步。

如果 GPU 支持 NVLink，那么在单节点内部，多卡之间的数据交换效率会明显优于普通 PCIe。对于需要模型并行、张量并行或频繁 AllReduce 的任务，NVLink 可以显著提升训练效率。

不过需要注意：

RTX 4090 不支持 NVLink；

RTX 3090 支持 NVLink，但需要桥接器；

A100、H100 等数据中心 GPU 的 NVLink / NVSwitch 能力更强；

NVLink 是否能发挥作用，还取决于主板拓扑、驱动和软件框架。

对于家庭 DIY 来说，NVLink 不是必选项。多数场景下，PCIe 仍然是主要通信路径。

第二类：PCIe

PCIe 是单机多 GPU 最常见的通信方式。GPU 通过 PCIe 插槽或 riser 线连接到主板，再通过 CPU、芯片组或 PCIe Switch 进行数据传输。

PCIe 的关键在于三点：

PCIe 代际：PCIe 3.0、4.0、5.0 带宽差异明显；

通道数量：x16、x8、x4 对性能有影响；

拓扑结构：不同 GPU 是否挂在同一个 CPU、同一个 PCIe Switch 或跨 NUMA 节点。

对于 8-GPU DIY 节点，建议尽量保证高负载 GPU 使用PCIe x16 或 x8。如果只是推理服务，x8 甚至部分 x4 场景也可以接受；但如果是多卡训练，PCIe 拓扑和带宽会明显影响效率。

可以通过以下命令查看 GPU 拓扑：

nvidia-smi topo -m

这个命令会显示 GPU 与 GPU、GPU 与 CPU、GPU 与网卡之间的连接关系。对于多 GPU 训练，尽量让 GPU 与高速网卡处在更优的 PCIe / NUMA 拓扑位置上，避免数据绕远路。

3.2 节点间通信：InfiniBand 或 RoCE Ethernet

当集群从单节点扩展到多节点后，网络就变成训练效率的核心瓶颈。多节点训练需要频繁同步梯度、参数和中间激活，如果网络延迟高、带宽低，GPU 就会大量时间处于等待状态。

节点间网络主要有两种路线：

InfiniBand

RoCE Ethernet

3.3 InfiniBand：低延迟、高性能，推荐严肃 AI 训练

InfiniBand，简称 IB，是高性能计算和 AI 训练集群中非常常见的互联方案。它的主要优势是：

低延迟；

高带宽；

支持 RDMA；

CPU 开销低；

NCCL 支持成熟；

适合多节点分布式训练。

对于需要稳定跑多节点训练的场景，InfiniBand 是更稳妥的选择。尤其是 4 节点、8 节点以上的 GPU 集群，如果预算允许，建议优先考虑 IB 网络。

常见配置包括：

Mellanox / NVIDIA ConnectX-6 网卡；

ConnectX-7 网卡；

100G / 200G / 400G IB 交换机；

DAC 铜缆或光模块；

NVIDIA MLNX_OFED / MOFED 驱动。

对于家庭或小实验室 DIY，可以从二手 ConnectX-5 / ConnectX-6 开始尝试。如果预算较高，可以上 ConnectX-6/7 + IB 交换机。

IB 的缺点是成本较高，对网卡、交换机、线缆和驱动版本匹配要求更高。它更像是“专业训练集群方案”，适合追求性能和稳定性的用户。

3.4 RoCE Ethernet：性价比更高，适合小型集群

RoCE 是 RDMA over Converged Ethernet，也就是基于以太网实现 RDMA。相比 InfiniBand，RoCE 的优势是可以复用以太网生态，交换机和网络架构更接近传统数据中心网络。

RoCE 的优点是：

性价比高；

以太网生态成熟；

便于与现有网络融合；

可以使用 25G / 40G / 100G / 200G Ethernet；

支持 RDMA，性能明显优于普通 TCP/IP 网络。

但 RoCE 对网络配置要求较高，尤其是拥塞控制、PFC、ECN、MTU、交换机配置等。如果配置不好，可能会出现丢包、抖动、性能不稳定等问题。

因此，RoCE 适合以下场景：

小型实验室；

成本敏感型集群；

已有高速以太网交换机；

主要做推理服务或中小规模训练；

有一定网络配置能力的团队。

简单理解：

IB 更像专业赛道，RoCE 更像高性价比工程路线。

3.5 入门级网络：10G / 25G Ethernet

如果只是做家庭 DIY 或小型实验室入门，不一定一开始就上 IB。可以先用10G 或 25G Ethernet搭建基础网络。

10G 网络适合：

多节点文件传输；

简单分布式推理；

轻量级多节点实验；

Slurm / Kubernetes 学习；

小规模 RAG 或模型服务集群。

25G 网络比 10G 更适合 AI 场景，尤其是多节点推理、参数同步频率不高的微调任务或中等规模数据传输。

入门建议：

网络档位	适合场景
1G Ethernet	仅适合管理网络，不适合训练通信
10G Ethernet	入门级多节点互联
25G Ethernet	更推荐的小型 AI 集群起点
40G Ethernet / IB	训练和并行任务更合适
100G Ethernet / IB	严肃分布式训练起点
200G / 400G IB	高性能 AI 训练集群

对于家庭 DIY 来说，10G 是最低可接受起点，25G 更值得考虑，40G/100G 则更适合有训练需求的进阶玩家。

3.6 进阶配置：ConnectX-6/7 网卡 + IB 交换机

如果目标是构建真正可用于多节点训练的 AI 集群，可以考虑进阶方案：

ConnectX-6 / ConnectX-7 网卡 + InfiniBand 交换机。

典型硬件包括：

每个节点安装 1 张或 2 张 ConnectX-6/7 网卡；

配置 IB 或 Ethernet 模式；

使用 100G / 200G / 400G 交换机；

根据距离选择 DAC 铜缆或光模块；

训练网络与管理网络分离；

GPU 与网卡尽量放在同一 NUMA 域或更优 PCIe 拓扑下。

如果每个节点有 8 张 GPU，可以考虑每节点至少 1 张高速网卡；更严肃的训练集群可以每节点 2 张网卡，提升带宽和冗余能力。

需要特别关注的是GPU Direct RDMA。如果配置正确，GPU 可以通过 RDMA 更高效地与网络通信，减少 CPU 参与，提高多节点训练效率。对于 PyTorch + NCCL 任务，这一点非常重要。

3.7 基础配置流程：驱动、IP、连通性测试

网络硬件安装完成后，需要完成基础配置。一般流程如下。

第一步：安装网卡和线缆

关闭主机电源后，将 ConnectX 网卡插入合适的 PCIe 插槽。建议优先选择靠近 CPU、带宽足够的插槽，避免和高负载 GPU 争抢过窄通道。

安装后检查系统是否识别网卡：

lspci | grep -i mellanox

或：

lspci | grep -i nvidia

第二步：安装 MOFED / MLNX_OFED 驱动

Mellanox / NVIDIA 网卡通常需要安装 OFED 驱动。常见做法是安装 MLNX_OFED，也常被称为 MOFED。

安装后可以查看设备状态：

ibv_devicesibstatibstatus

如果是以太网模式，可以查看网口：

ip link show

第三步：设置 IP 地址

如果是以太网或 RoCE 网络，需要给每个节点的高速网卡配置独立 IP。例如：

sudo ip addr add 192.168.100.1/24 dev ens5f0sudo ip link set ens5f0 up

其他节点可以依次设置为：

192.168.100.2192.168.100.3192.168.100.4

建议训练网络单独规划一个网段，例如：

管理网络：192.168.1.0/24训练网络：192.168.100.0/24

这样可以避免管理流量和训练通信互相干扰。

第四步：测试 ping 连通性

先做最基础的连通性测试：

ping 192.168.100.2

如果 ping 不通，优先检查：

网卡是否识别；

IP 是否配置正确；

网口是否 up；

线缆或光模块是否匹配；

交换机端口是否启用；

防火墙是否阻断；

IB / Ethernet 模式是否一致。

第五步：用 iperf 测试 TCP 带宽

在节点 2 上启动服务端：

iperf3 -s

在节点 1 上测试：

iperf3 -c 192.168.100.2

如果是 10G 网络，实际 TCP 带宽接近 9Gbps 左右比较正常；如果是 25G、40G、100G 网络，也可以通过 iperf3 初步判断是否跑到了合理水平。

但需要注意，iperf 只能说明 TCP 层带宽，不代表 NCCL 训练通信一定高效。真正的 AI 训练网络，还需要进一步测试 NCCL 性能。

3.8 用 NCCL 测试真实训练通信能力

AI 集群网络最终要看 NCCL 表现。NCCL 是 NVIDIA Collective Communications Library，是 PyTorch、TensorFlow 等深度学习框架进行多 GPU 通信的重要底层库。

建议使用nccl-tests测试多 GPU、多节点通信能力。

常用测试包括：

all_reduce_perf

它可以测试多 GPU 间 AllReduce 通信带宽。AllReduce 是分布式训练中最核心的通信操作之一，因此非常有代表性。

单节点多 GPU 测试示例：

./build/all_reduce_perf -b 8 -e 4G -f 2 -g 8

其中：

-b 8

表示起始消息大小；

-e 4G

表示最大消息大小；

-f 2

表示每次消息大小翻倍；

-g 8

表示使用 8 张 GPU。

多节点测试时，可以结合 MPI 或 PyTorch 分布式环境运行。目标是观察：

带宽是否接近预期；

是否有明显抖动；

是否出现 timeout；

是否出现 GPU 掉卡；

是否有 NCCL WARN / ERROR；

多节点扩展效率是否合理。

3.9 网络配置中的常见坑

坑一：网卡插槽带宽不够

有些主板虽然 PCIe 插槽很多，但并不是每个插槽都有足够通道。高速网卡如果插在低带宽插槽上，会导致性能上不去。

建议用：

nvidia-smi topo -m

和：

lspci -vv

检查网卡和 GPU 的拓扑与 PCIe 链路状态。

坑二：只配置了管理网络，没有训练网络

很多 DIY 用户把所有流量都放在一个普通交换机上，结果 SSH、文件传输、训练通信、Web 服务混在一起，性能不稳定。

建议至少划分：

管理网络；

训练网络；

存储网络。

小规模集群可以先做到管理网络和训练网络分开。

坑三：RoCE 没有正确配置交换机

RoCE 对无损网络环境更敏感。如果交换机没有配置好 PFC、ECN、MTU 等，可能会出现丢包、延迟抖动和 NCCL 性能不稳定。

因此，如果没有网络经验，IB 反而可能更省心；如果选择 RoCE，就要认真做交换机侧配置。

坑四：NCCL 没有走高速网卡

有时系统虽然安装了高速网卡，但 NCCL 实际走的是普通网口，导致多节点训练速度很慢。

可以通过设置 NCCL 环境变量指定网卡，例如：

export NCCL_SOCKET_IFNAME=ens5f0

如果使用 IB/RDMA，还需要检查相关 NCCL 参数和驱动是否生效。

坑五：MTU 没有统一

高速网络通常会使用 Jumbo Frame，例如 MTU 9000。但如果节点和交换机 MTU 不一致，可能导致通信异常或性能下降。

检查 MTU：

ip link show ens5f0

设置 MTU：

sudo ip link set dev ens5f0 mtu 9000

前提是交换机也支持并正确配置相同 MTU。

3.10 推荐网络路线

对于家庭 DIY 和小实验室，可以按以下路线逐步升级：

第一阶段：单节点多 GPU

重点关注：

PCIe 拓扑；

GPU 是否稳定识别；

单机 nvidia-smi topo -m；

单机 nccl-tests

这一阶段可以暂时不考虑 IB，只要本机 PCIe 稳定即可。

第二阶段：2 节点入门互联
