热管理金属3D打印火了,设计软件越来越重要

南极熊导读：最近一两年，热管理金属3D打印应用逐渐火了，不只带动了绿光金属3D打印铜合金的发展，还对散热结构的设计产生了越来越多的需求，相关的专业设计软件也逐渐出现。

近年来，包括洛克希德·马丁（Lockheed Martin）、诺斯罗普·格鲁门（Northrop Grumman）等在内的全球头部军工企业，与多家金属3D打印厂商合作，应用于高超音速武器、导弹、航空航天以及先进热管理系统等核心领域。

越来越多国防军工类企业开始重新审视增材制造的价值。因为它真正改变的，并不仅仅是加工方式，而是复杂结构的实现能力。

随着高超音速飞行器、先进导弹以及高功率航空电子系统的发展，军工零件正在面临越来越严苛的热环境。一方面，系统内部功率密度持续提升，另一方面，设备尺寸却在不断减小。这意味着更小空间内需要处理更多热量，更复杂的内部冷却流道，更轻量化的结构以及更高的可靠性要求，而传统制造方式在这一领域存在明显限制。

在有限空间体积内，谁能实现更大的换热面积、设计出更复杂且高效的流道结构，谁就能拥有更优异的热管理性能，而这正是增材制造最擅长的技术方向。

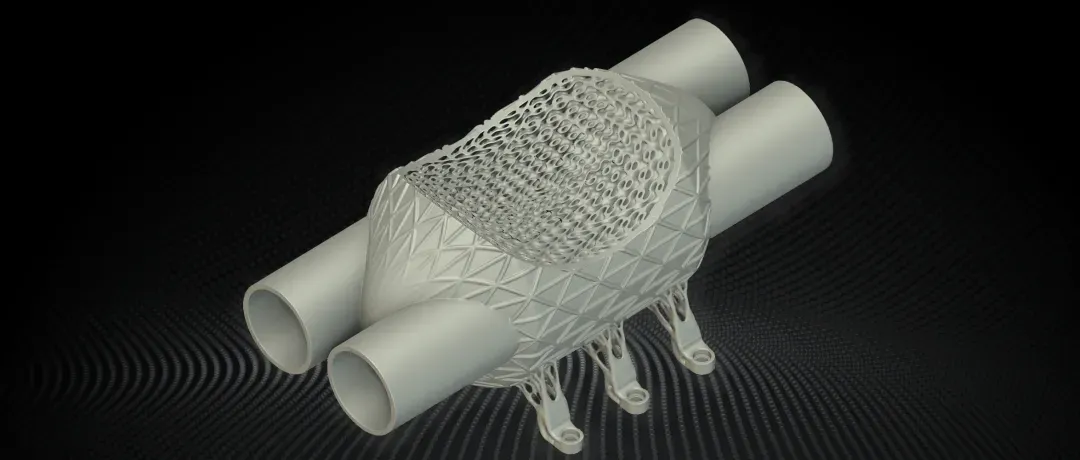

近年来被广泛研究的TPMS结构、晶格结构、仿生流道及多尺度孔隙结构，都能显著提升产品的换热面积、流体扰动能力、轻量化水平与结构集成度。

与此同时，增材制造还能够将原本需要多个零件焊接装配的结构，直接集成为一个整体。这不仅减少了装配误差，也降低了潜在失效风险。

但当结构开始变得越来越复杂，一个新的问题也随之出现：如何高效完成这些结构的设计与迭代？

南极熊注意到，国产3D打印软件VoxelDance Additive 也已经推出相关的功能模块，满足增材制造的热管理设计需求。

传统CAD在处理大规模晶格、复杂TPMS及参数化流道结构时，往往存在模型数据体量庞大、编辑效率低下、参数调整困难、迭代周期冗长、文件处理难度大、制造前置流程复杂等痛点。尤其在换热器这类需要频繁迭代优化内部结构的应用场景中，设计效率会直接制约整体研发进度。

正因如此，越来越多先进的增材制造研发流程，开始转向参数化设计、隐式建模、场驱动结构生成、面向性能的自动化建模等全新技术路径。

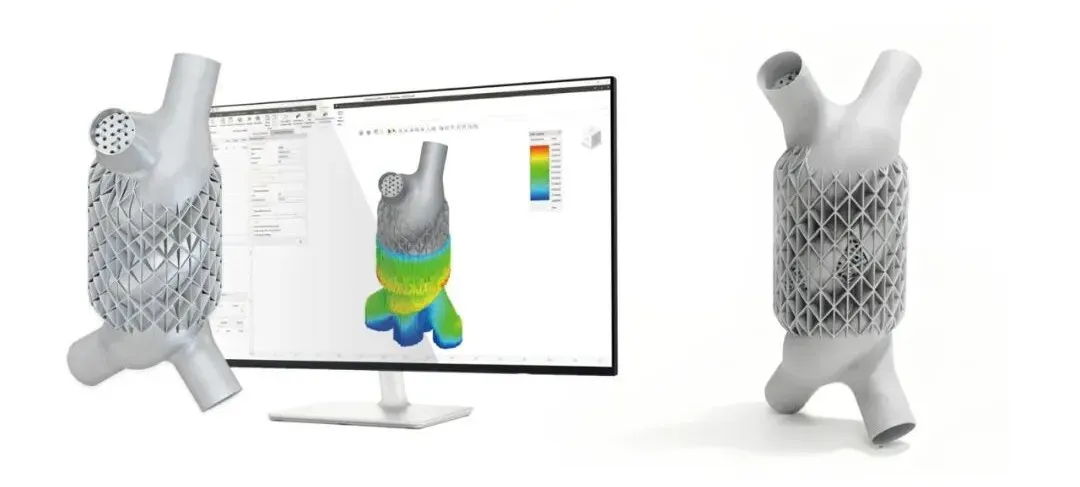

在复杂热管理与高性能结构设计场景下，VoxelDance Additive提供了一套更加适合增材制造的设计方式。

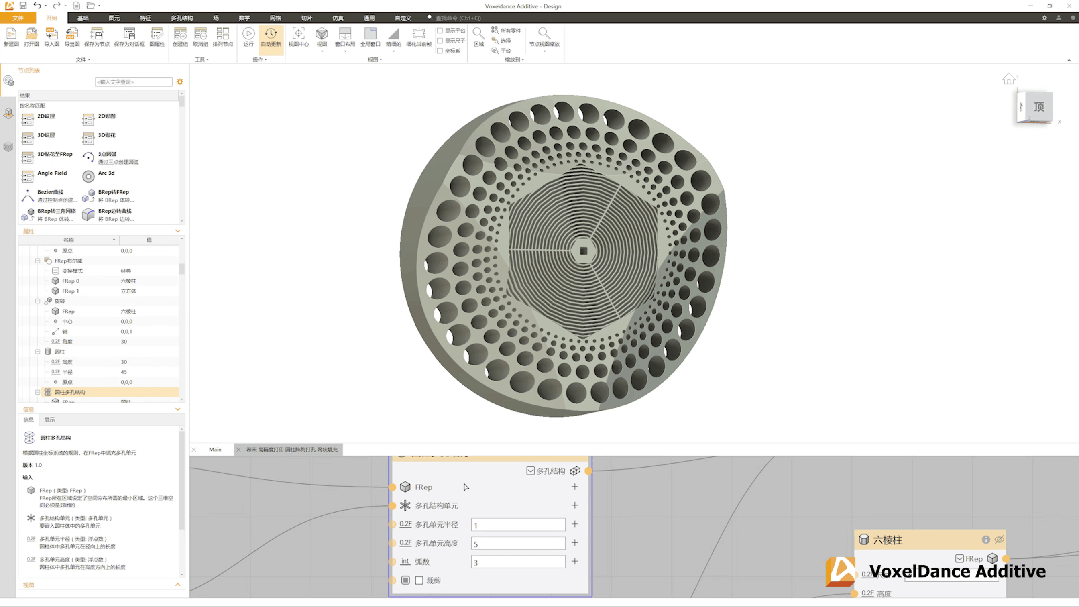

• 参数化结构生成

隐式建模相比传统实体建模，更适配复杂连续曲面、TPMS、多孔换热、仿生流道、梯度晶格等结构。可通过参数快速调节孔隙率、壁厚、单元尺寸、结构梯度与流道分布，以参数驱动快速迭代，大幅简化换热器等结构的设计流程。

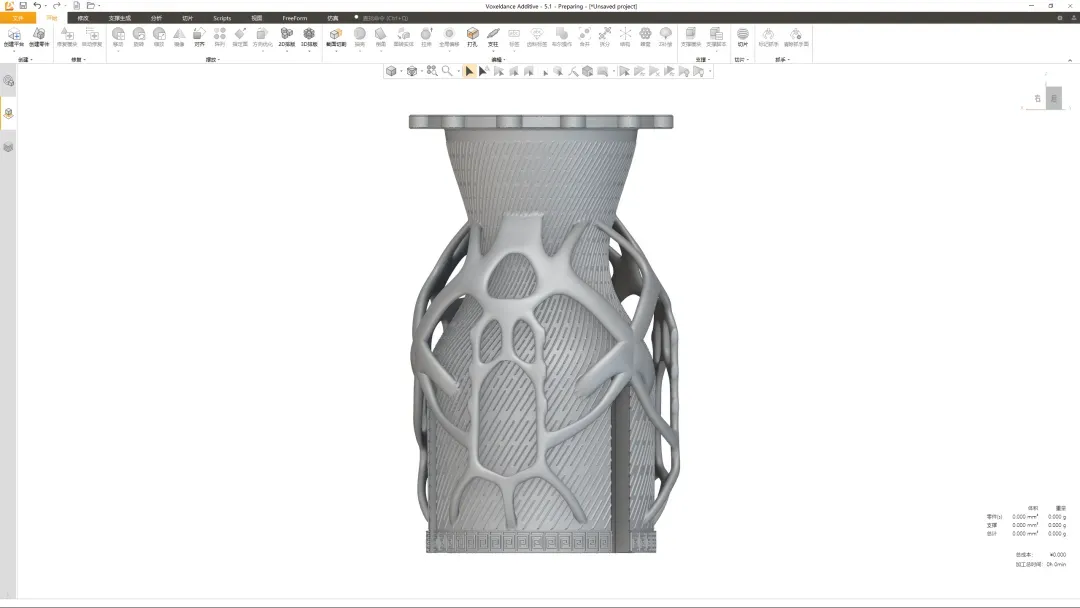

• 场驱动晶格设计

构件各区域热负荷、应力分布不均，均匀结构难以适配真实工况。VoxelDance Additive支持温度场、应力场驱动晶格设计，灵活调整局部孔隙与结构形态，实现工况适配化设计。

• 超复杂模型高效处理

复杂换热器与晶格模型易出现文件庞大、软件卡顿、导出及后处理困难等问题。隐式建模工作流可高效承载超复杂结构，减少数据冗余，适配复杂热管理结构的批量设计与制造准备。

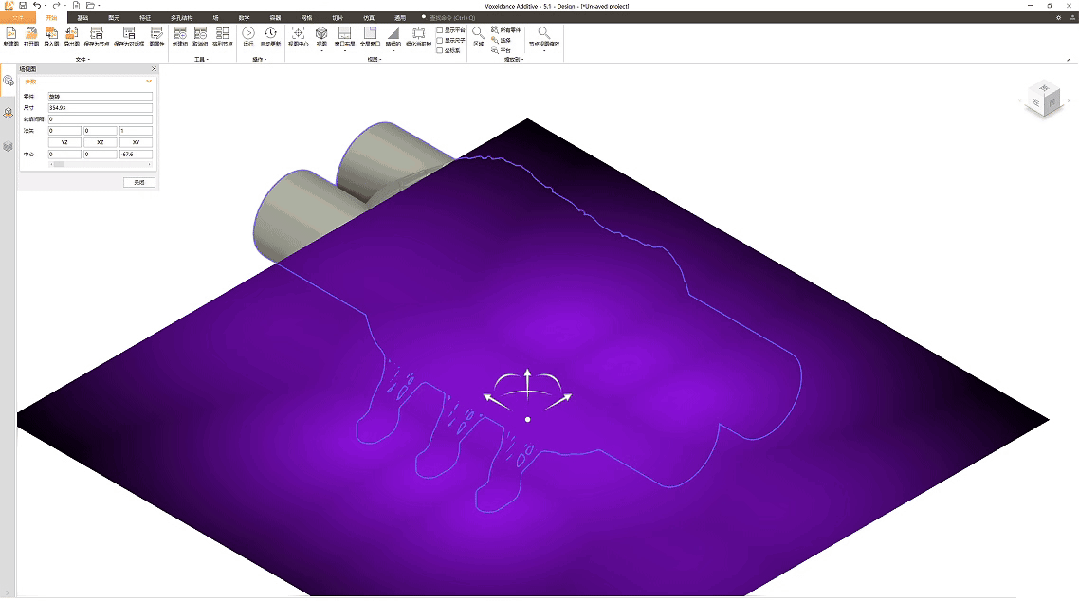

• 设计到制造一体化流程

增材制造需设计端同步兼顾打印工艺、支撑、切片与制造约束。VoxelDance Additive打通设计到制造准备全流程，减少数据转换与重复工序，显著提升迭代与落地效率。

在国防军工与航空航天领域，越来越多先进装备正在采用增材制造来实现复杂结构。而隐式建模正在成为推动这些结构落地的重要技术路径。

南极熊洞察

高导热金属3D打印材料、设备，专业的设计软件，针对具体应用的工艺验证，将形成一个完整的链条，成为热管理工艺方案的一个重要组成部分。
