微图安卓版5.18.0发布,新dwg导入导出功能
点击
顶部蓝字关注，回复免费数据领取地图数据
GIS技术 | 作者 / 水金 整理 / 月白
随时随地，微图一下！
水经微图（以下简称“微图”）安卓版5.18.0发布，本次升级主要新增手绘地图与实时影像功能，以及坐标投影设置功能。
当前版本
当前版本号为：5.18.0
如果你发现该版本中存在问题，请及时反馈给我们修订。
关于我们产品的版本控制，请参阅《水经注语义化版本控制规范1.2.0版》一文中的详细说明。
你可以在华为、小米、vivo、OPPO应用商店或腾讯应用开放平台搜索“水经微图”安装，也可以扫下方二维码进行安装。
扫码安装App
更新日志
微图安卓版5.18.0更新升级的功能主要包括：
（1）新增DWG文件的导入导出功能
（2）新增专业图层分组图例功能
（3）新增多几何要素的查看功能
（4）新增高斯投影分带网格功能
（5）修复其它已知bug及界面优化
当启动App时显示提示新版本更新内容，轻触“立即更新”可进入应用商店更新App新版本。
如果本次不想更新，请点击“下次再说”。
不强制更新，可以让你立即进行当前所急需的操作，可在下次使用时再更新。
新增dwg文件的导入导出功能
当前版本新增dwg文件的导入导出功能。
你可以在微信中点击dwg文件，然后选择用微图App打开，也可以在“我的图层”树节点菜单中选择“导入”后选择手机中的dwg文件。

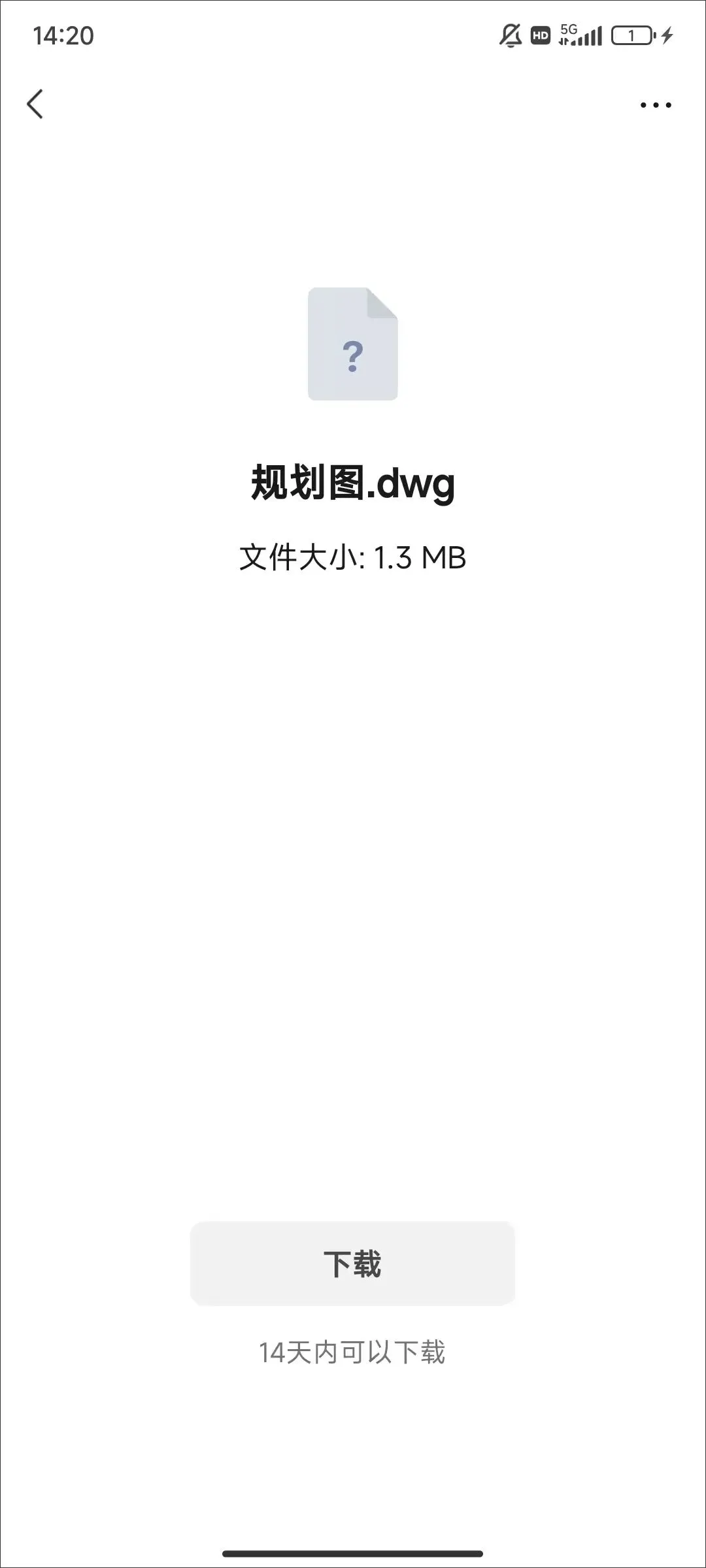

从微信导入dwg文件
单击导入后的文件名称，可以设置导入参数。

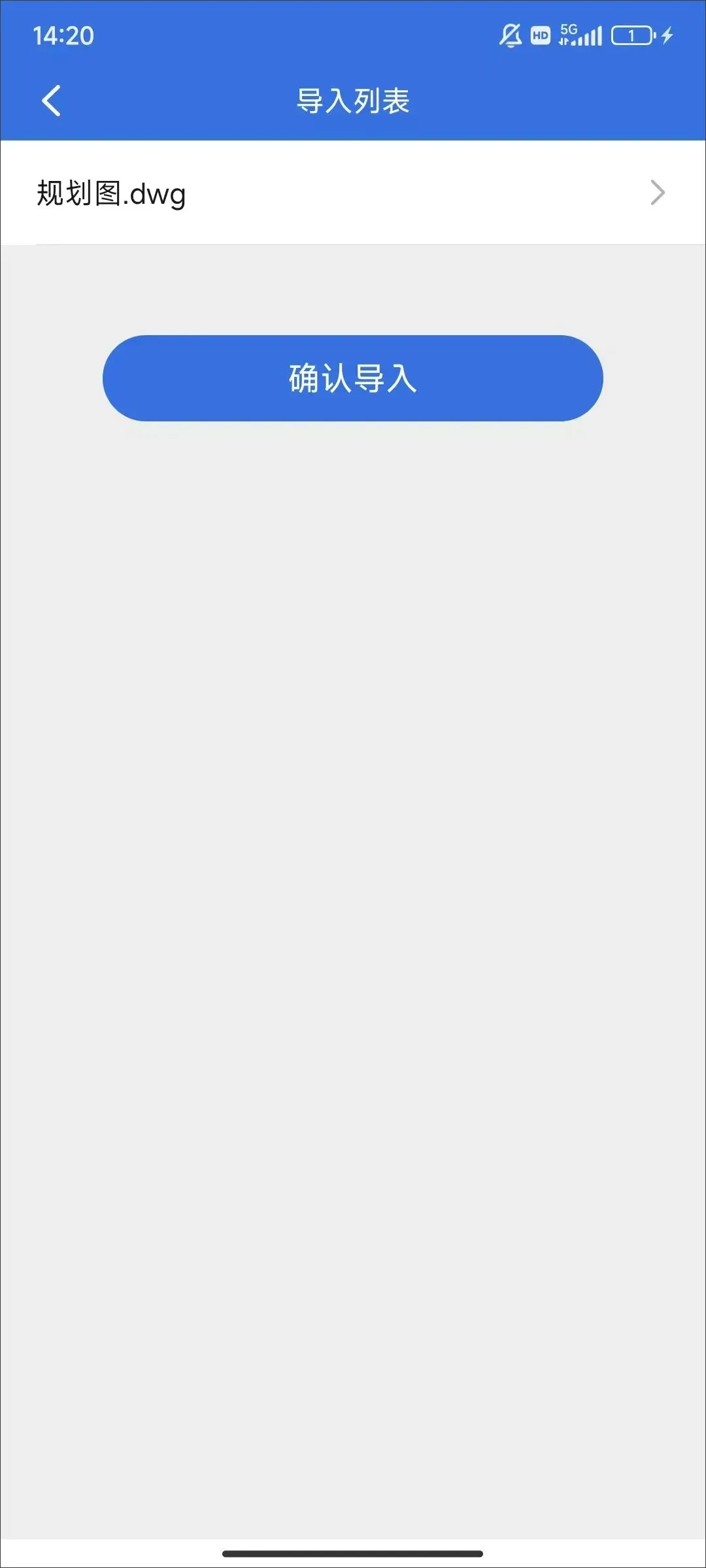

导入dwg文件

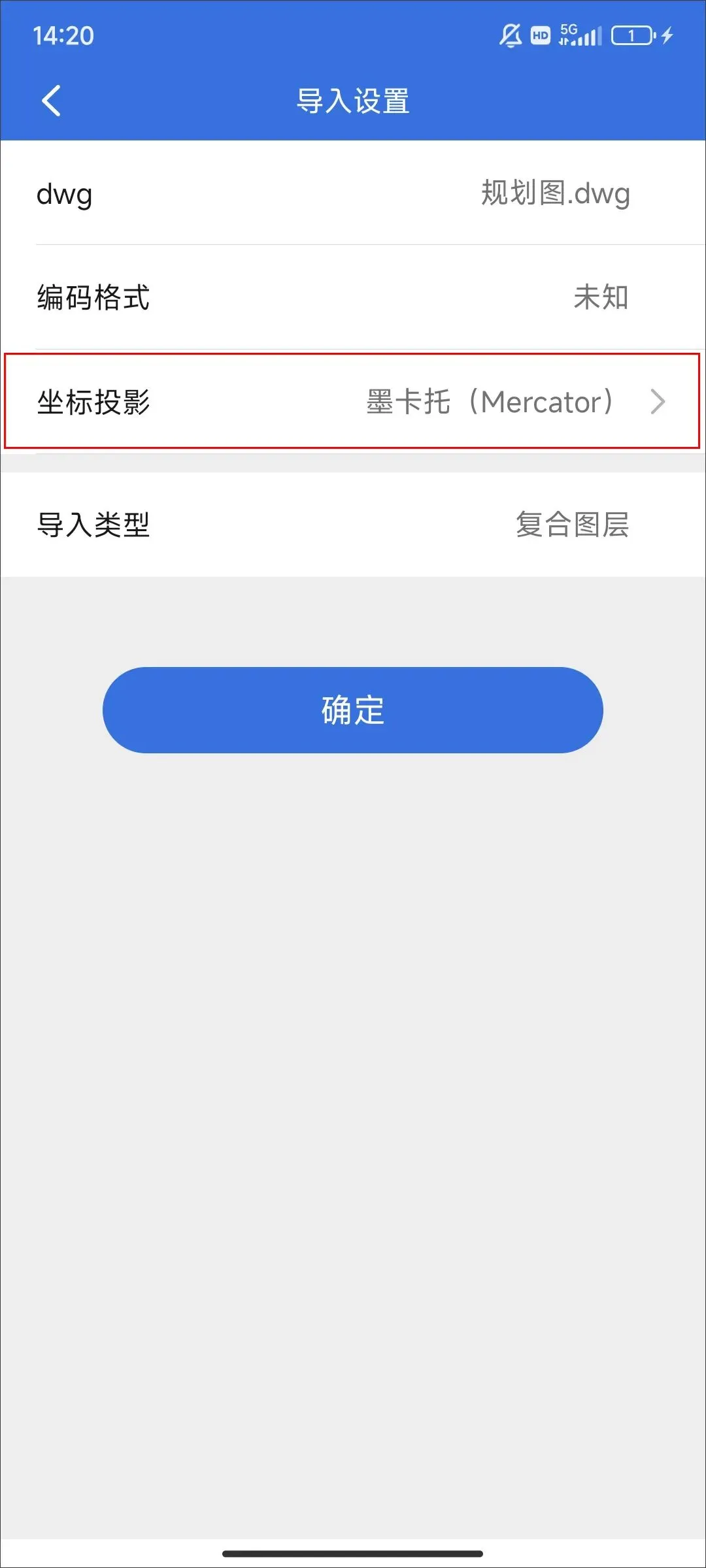

在“导入设置”中单击“坐标投影”，可以选择经纬度、墨卡托或CGCS2000等坐标投影。
设置坐标投影

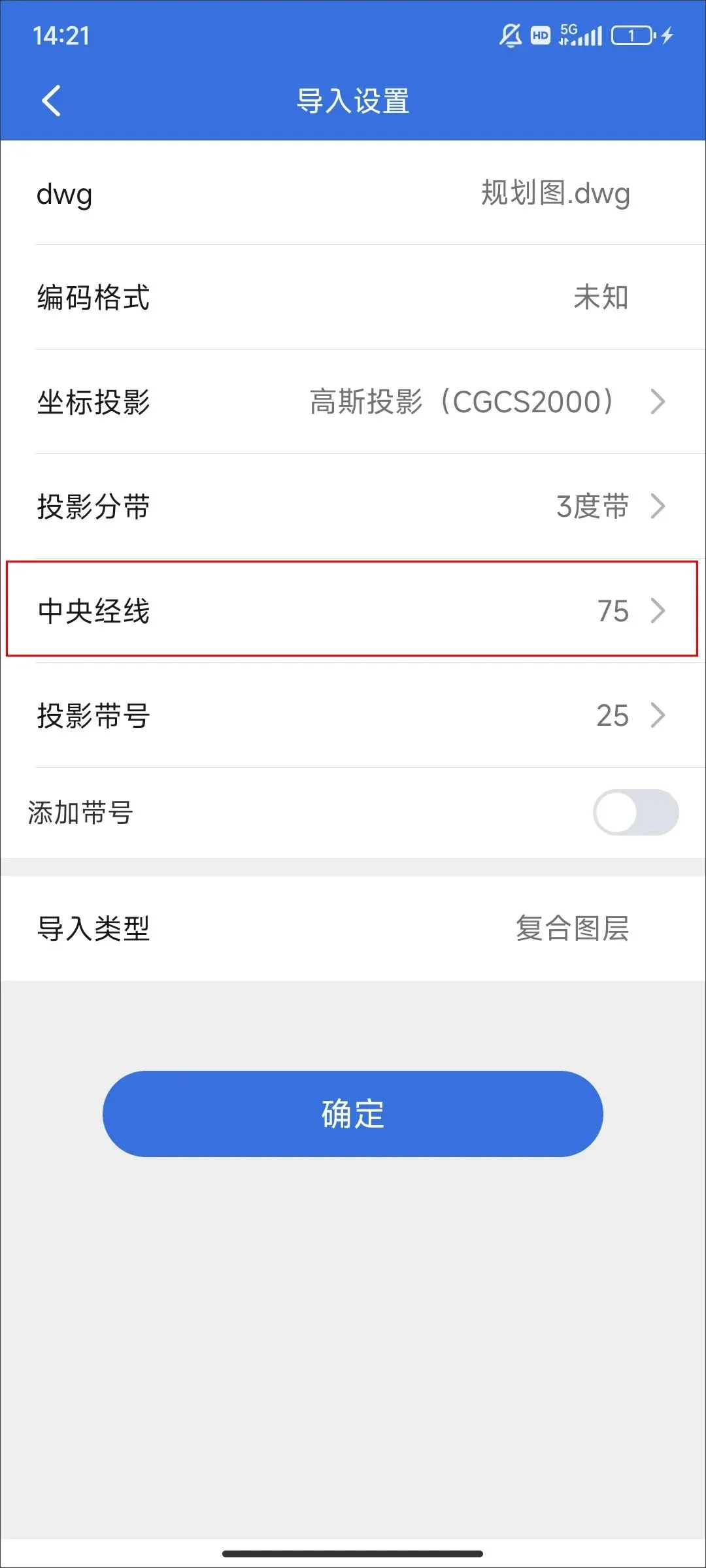

当前示例文件为CGCS2000高斯坐标，因此这里需要选择正确的中央经线才可以导入。

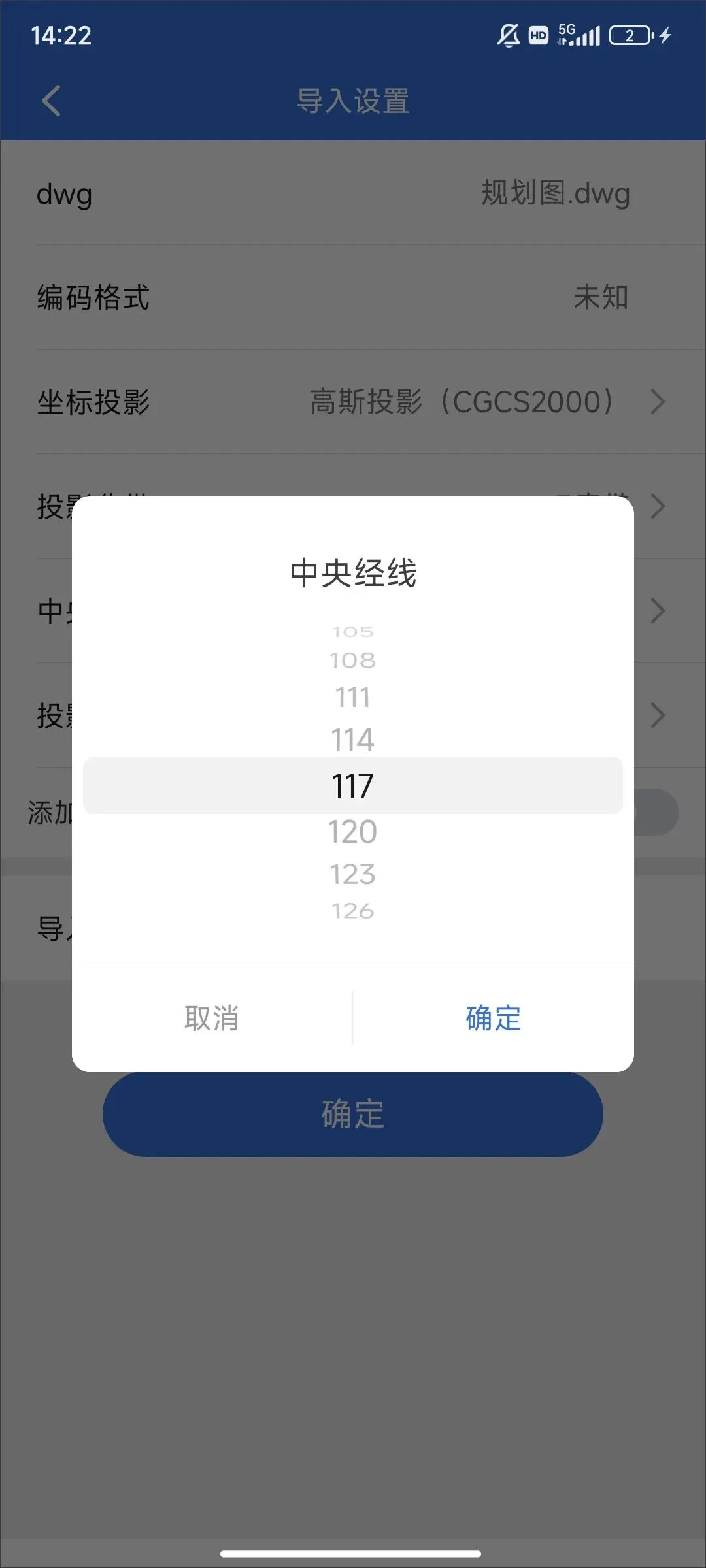

选择中央经线
当前示例文件的中央经线为117度，因此这里选择117，如下图所示。
选择中央经线

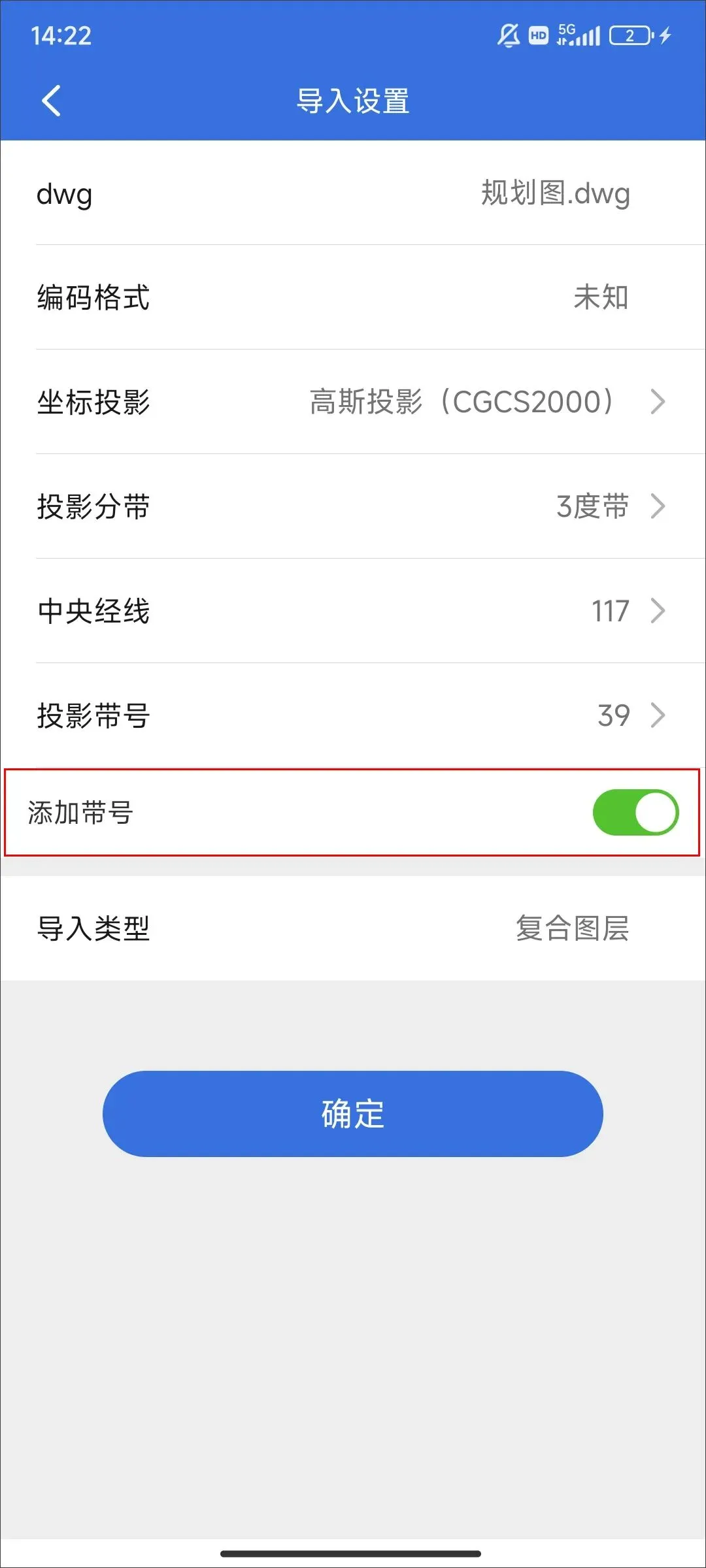

又因为当前示例文件的坐标含带号，因此需要开启“添加带号”的选项，如下图所示。
添加带号
坐标投影相关参数设置完成后，开始导入数据文件。

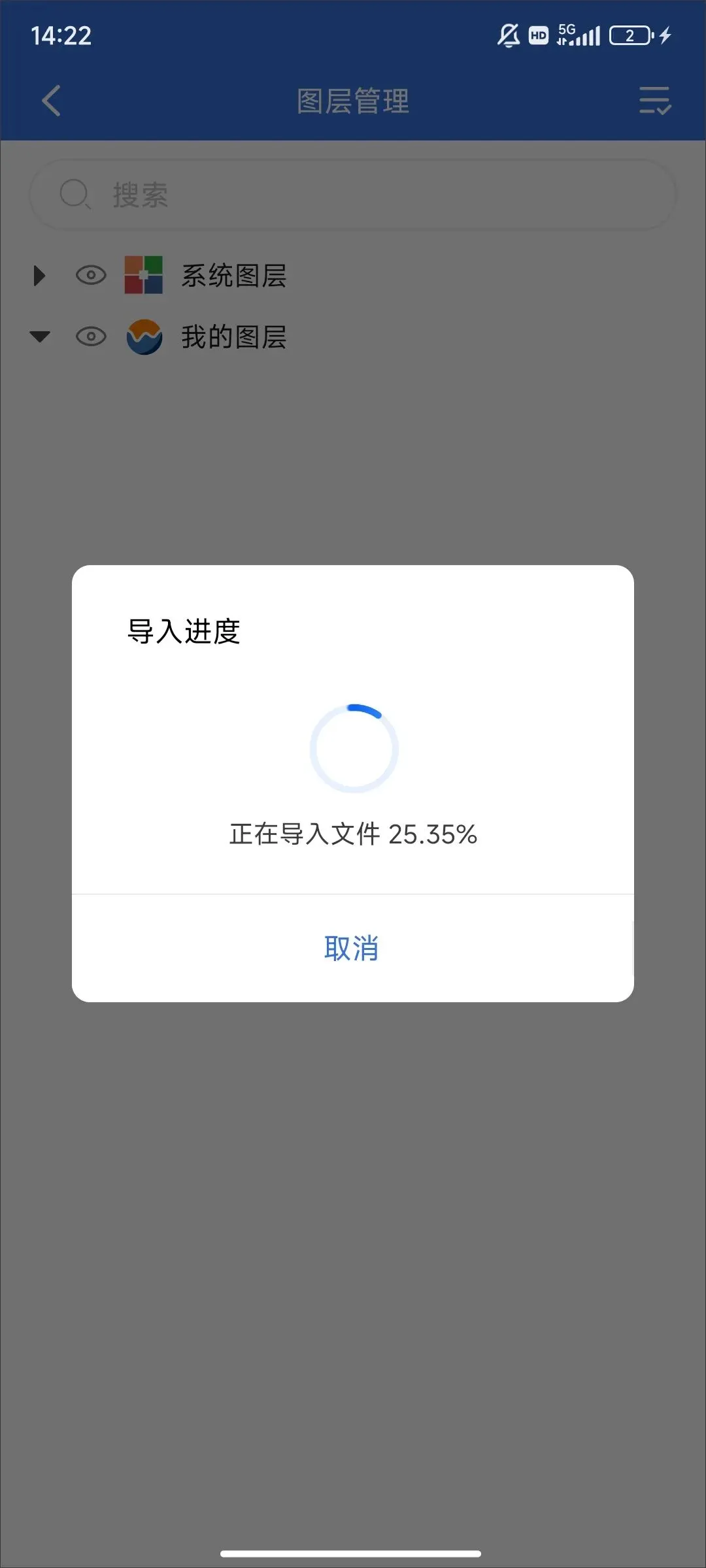

导入文件
展开导入的dwg文件，可以看到导入的所有数据，如下图所示。
数据导入完成

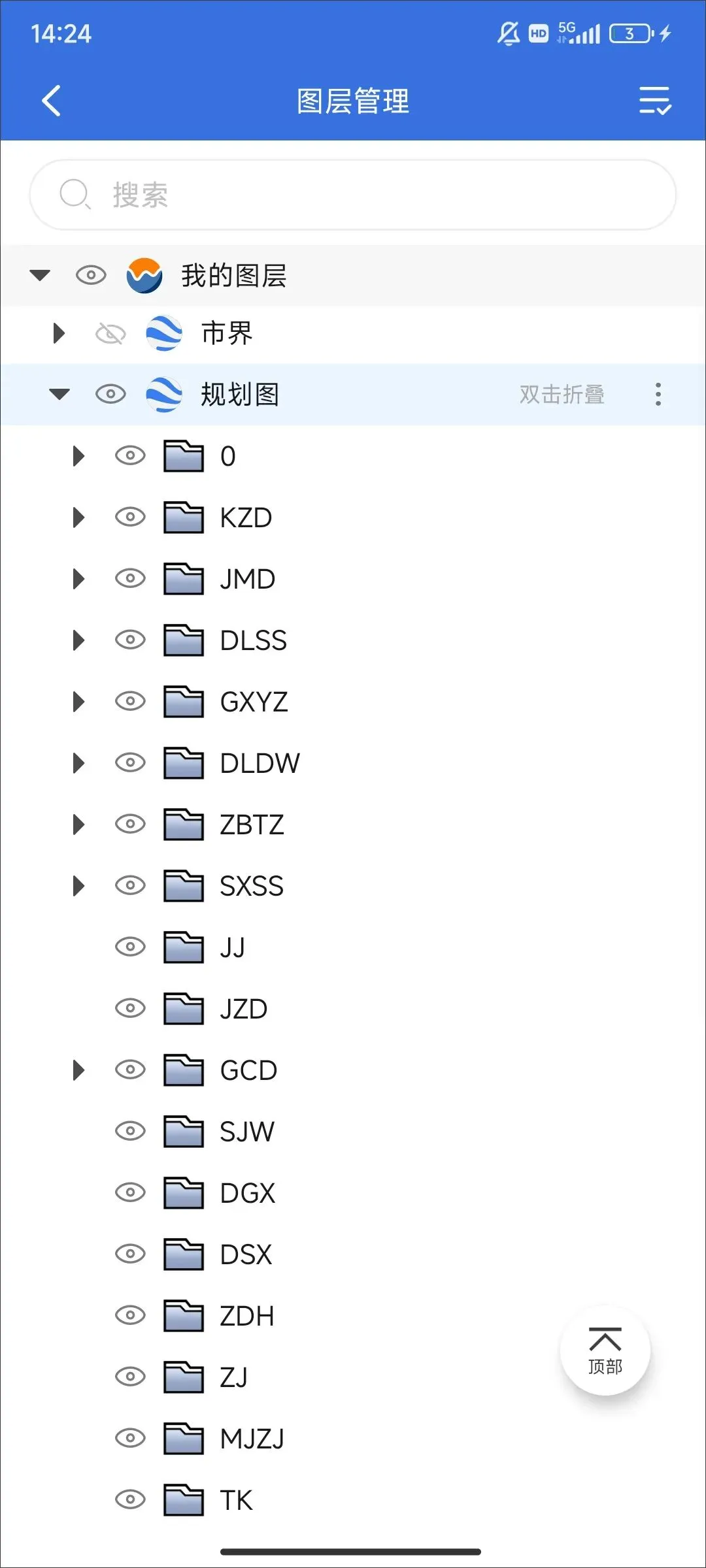

在CAD中的每一个图层，将作为根节点的目录，而图层中的数据则会归属到该目录之下，如下图所示。

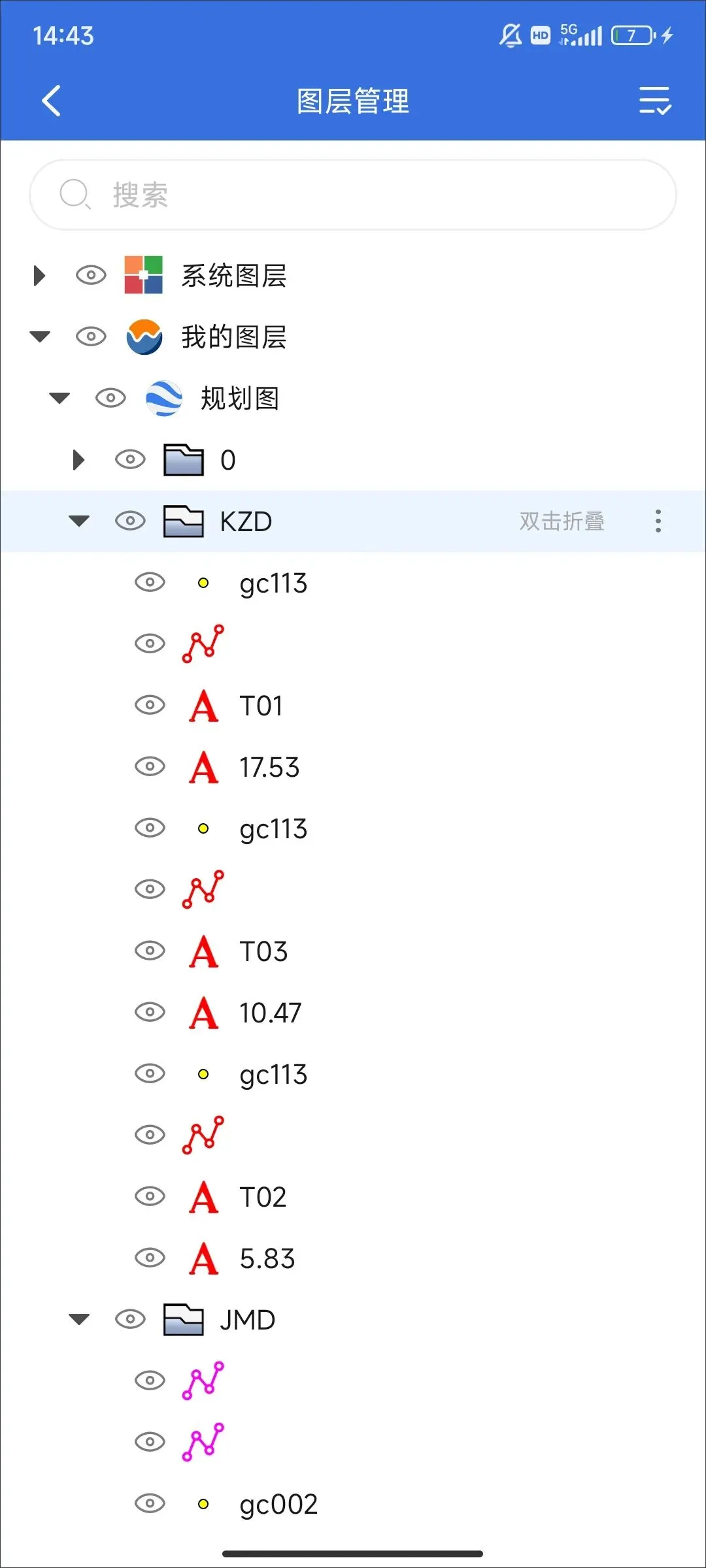

CAD图层与数据

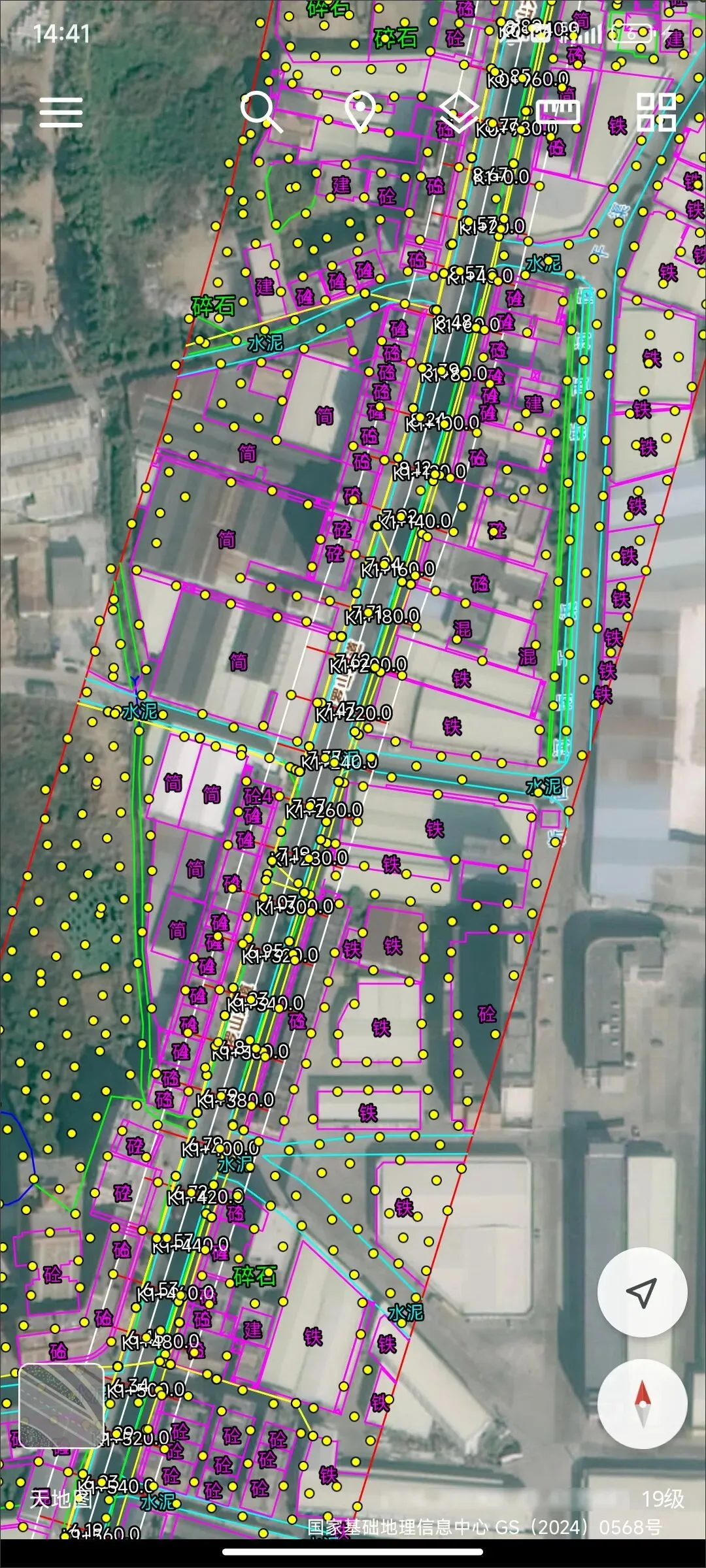

双击要素可以定位到数据所在位置，CAD数据加载效果，如下图所示。

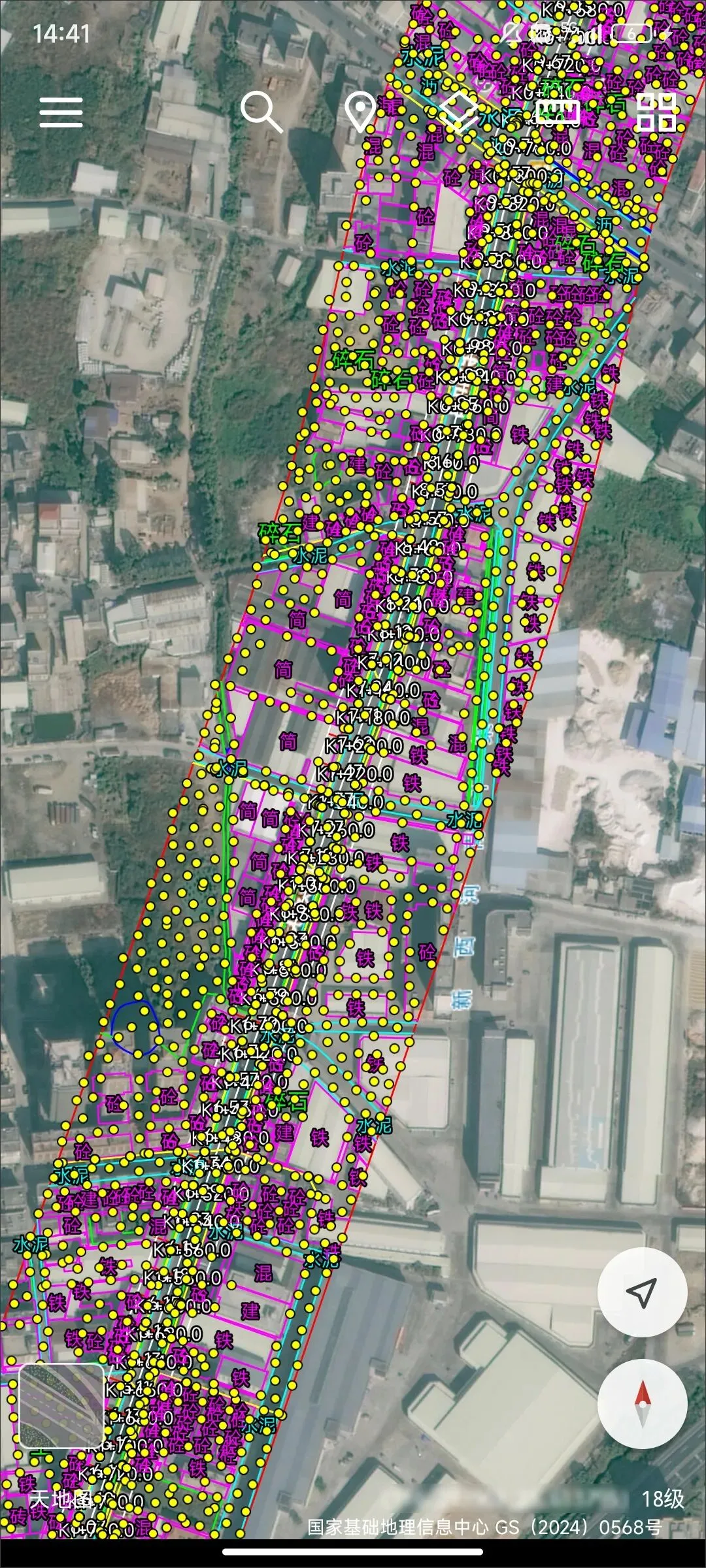

CAD数据加载效果（一）
CAD数据加载效果（二）
你可以基于地图进行数据编辑之后，再导出为dwg文件格式，这里暂不赘述。
新增高斯投影分带网格功能

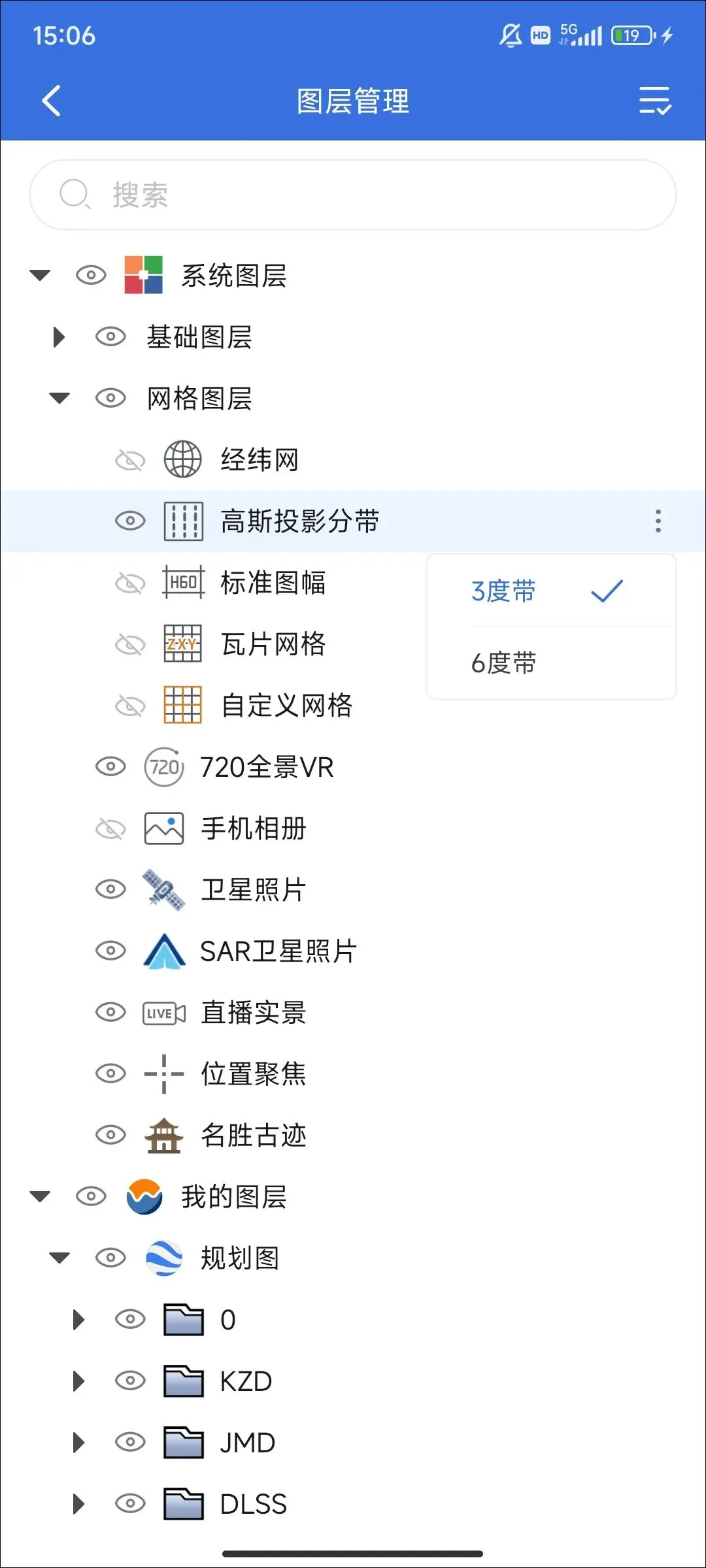

当前版本新增高斯投影分带网格显示功能，在网格菜单中，可以选择3度带或6度带。
开启高斯投影分带网格

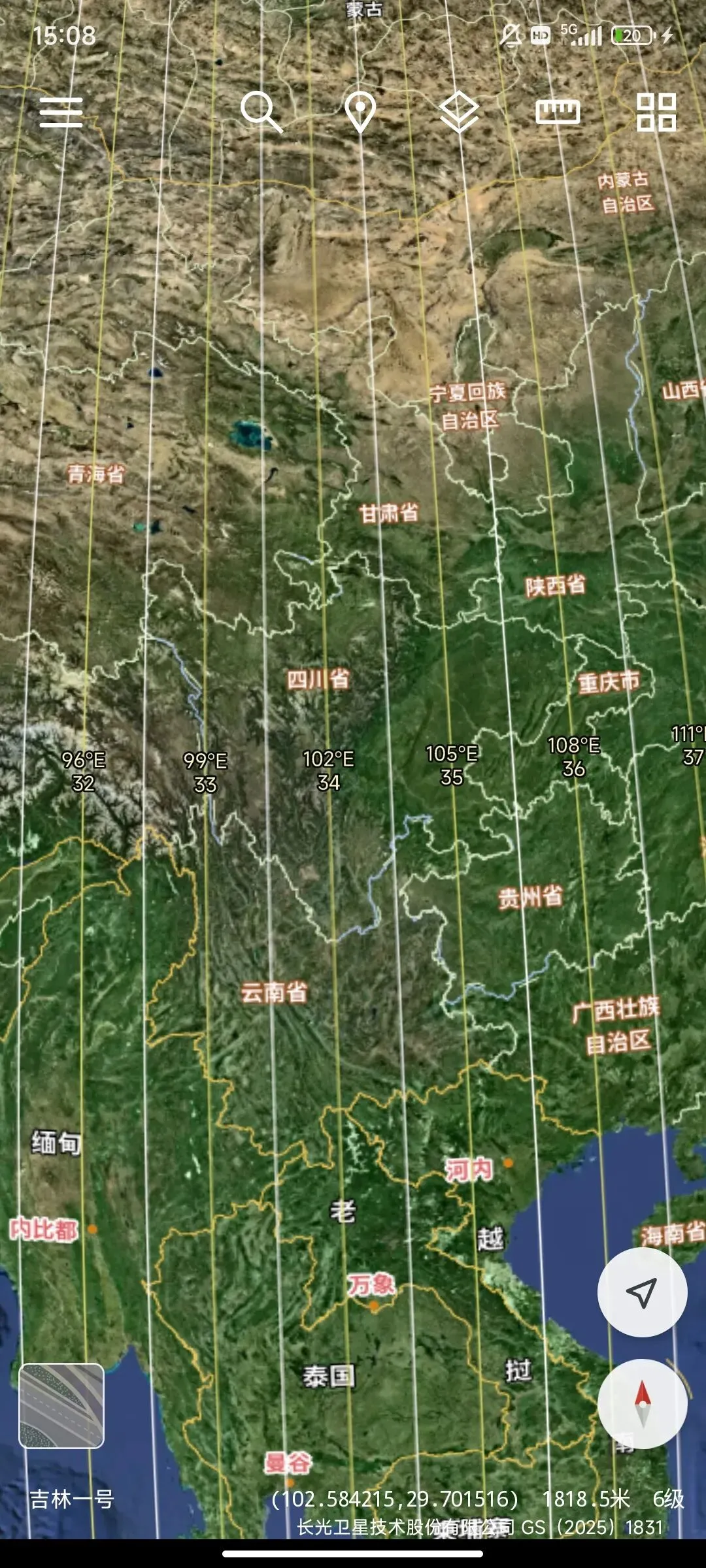

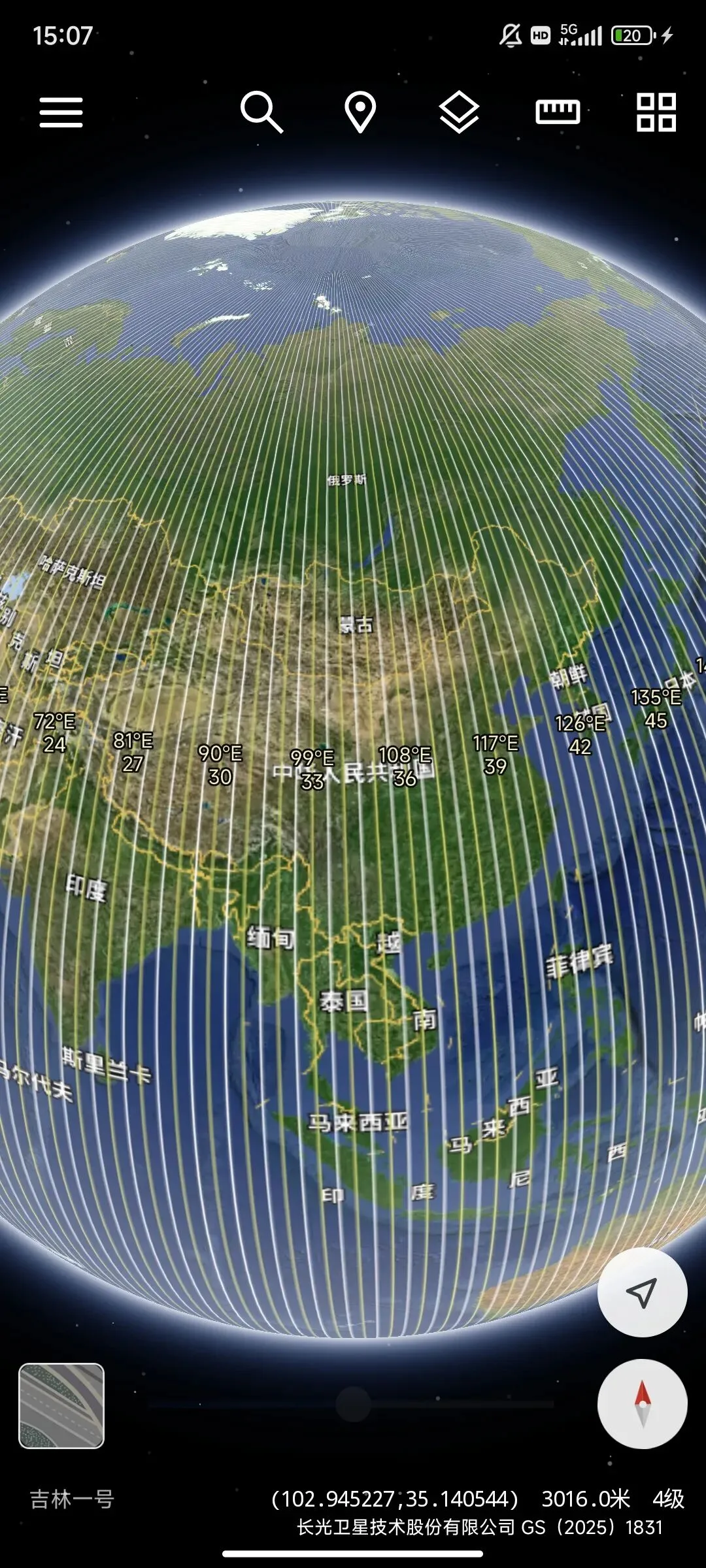

你可以分别在二维地图或三维地球中查看中央经线网格，如下图所示。

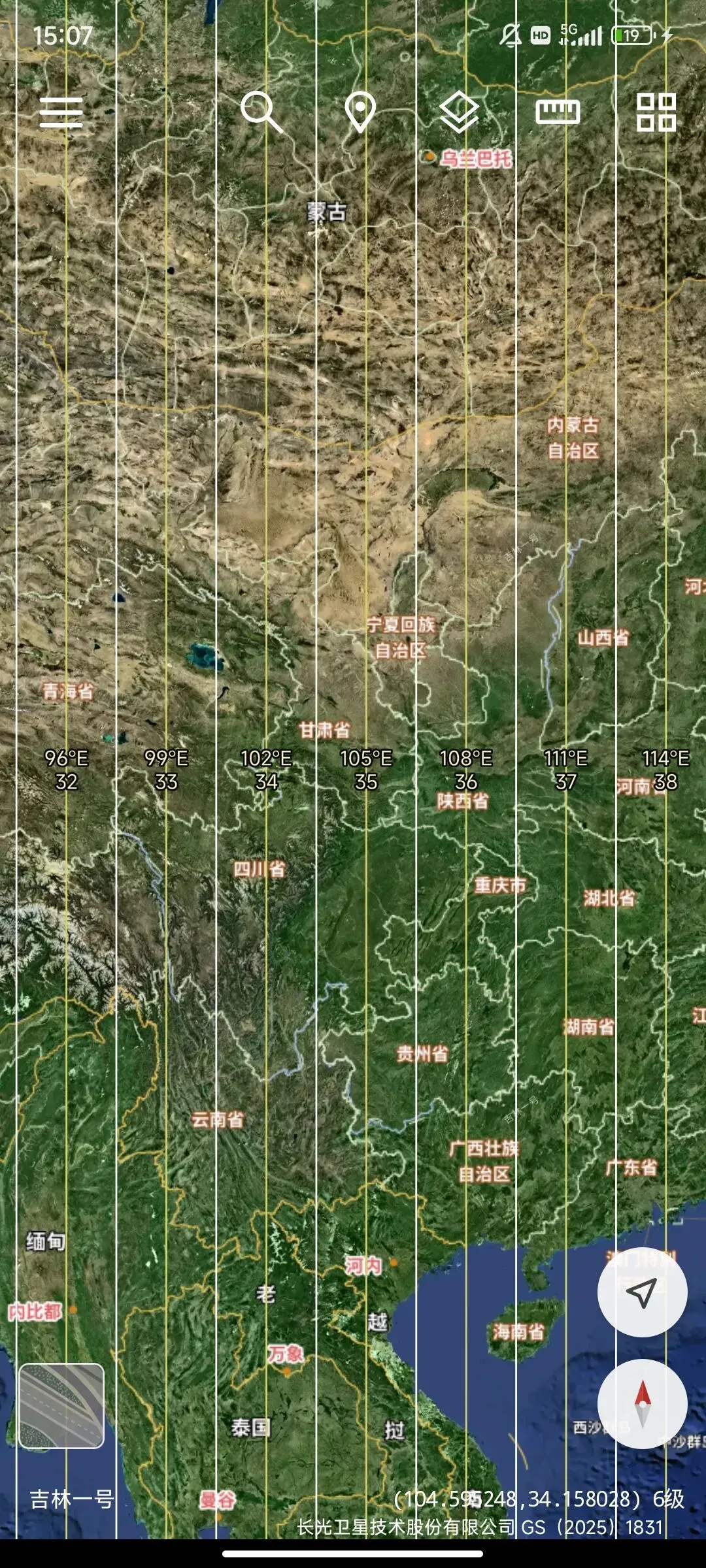

中央经线网格效果图（一）

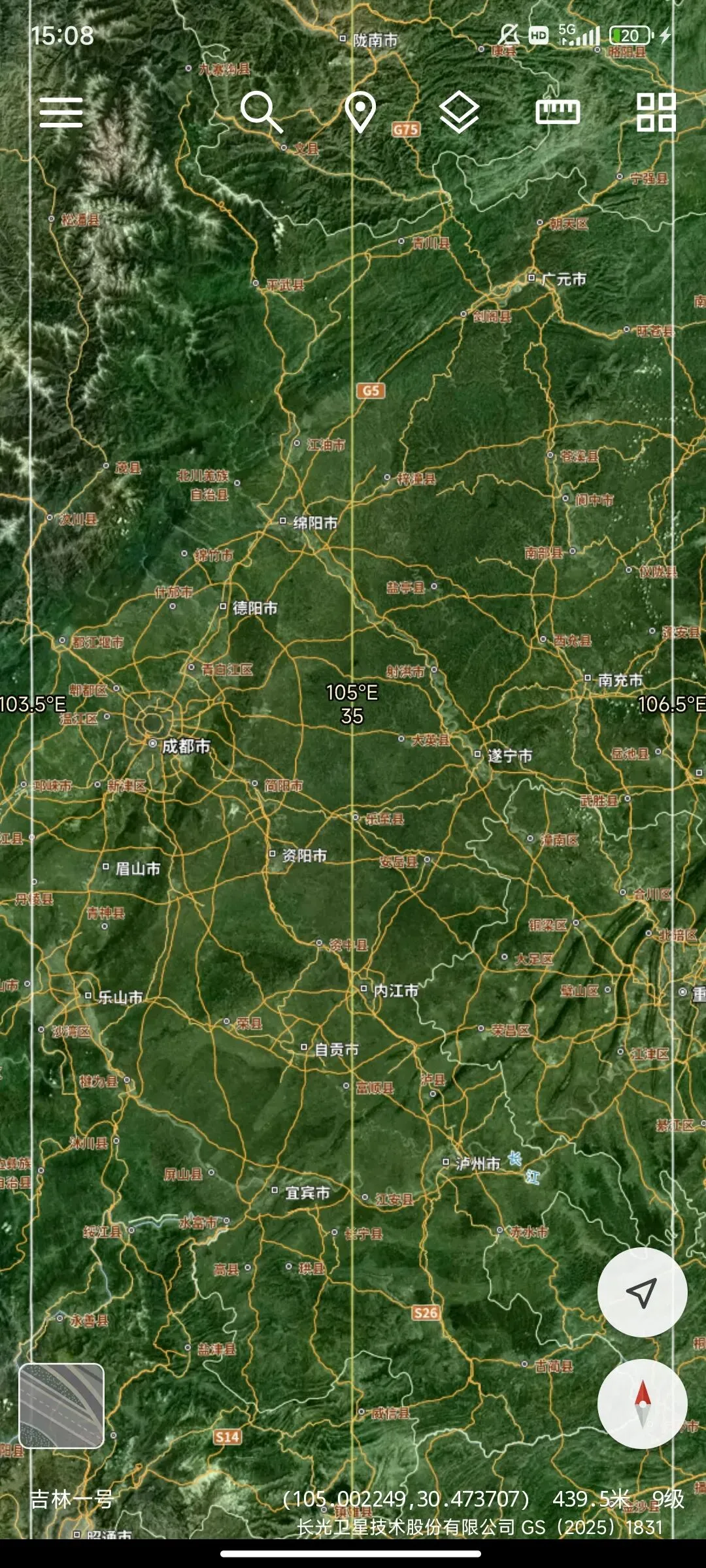

中央经线网格效果图（二）
中央经线网格效果图（三）
中央经线网格效果图（四）
有中央经线网格之后，查看某地某区域的中央经线就方便多了。
更新相关文档
为了方便你了解之前的更新内容，这里列出相关文档。
微图安卓版5.13.0发布，新增路径规划导航功能并恢复等高线图层
微图安卓版5.12.0发布，上线2024新版卫星影像并新增要素的二维码生成与分享功能
微图安卓版5.9.0发布，新增卫星照片直播实景与轨迹记录功能
水经微图安卓版5.8.0发布，新增厘米级定位与SHP导入导出功能
水经微图安卓版5.7.0发布，新增720云VR全景和方位罗盘功能
产品研发进度与建议反馈
如果你想随时了解水经注产品的开发计划与进度，请扫下方二维码并发送“进度”以说明来意可入群。
扫码联系

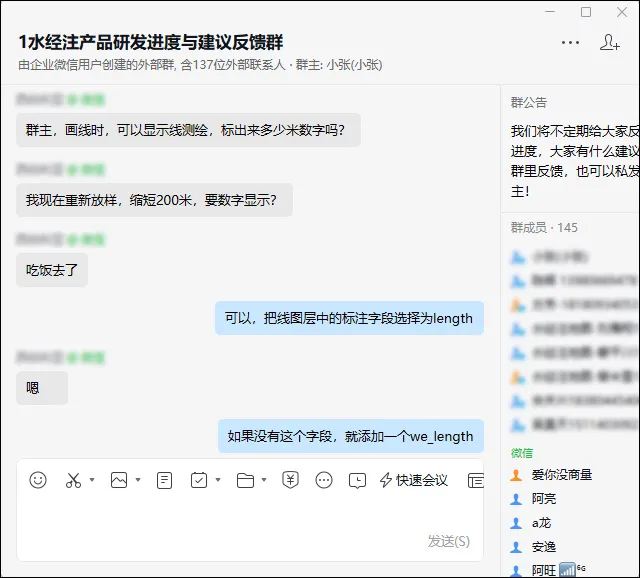

产品研发进度与建议反馈群
