ARTICLE · 1083534
ICP-MS方法编制说明总结: 金精矿中铂族元素的测定

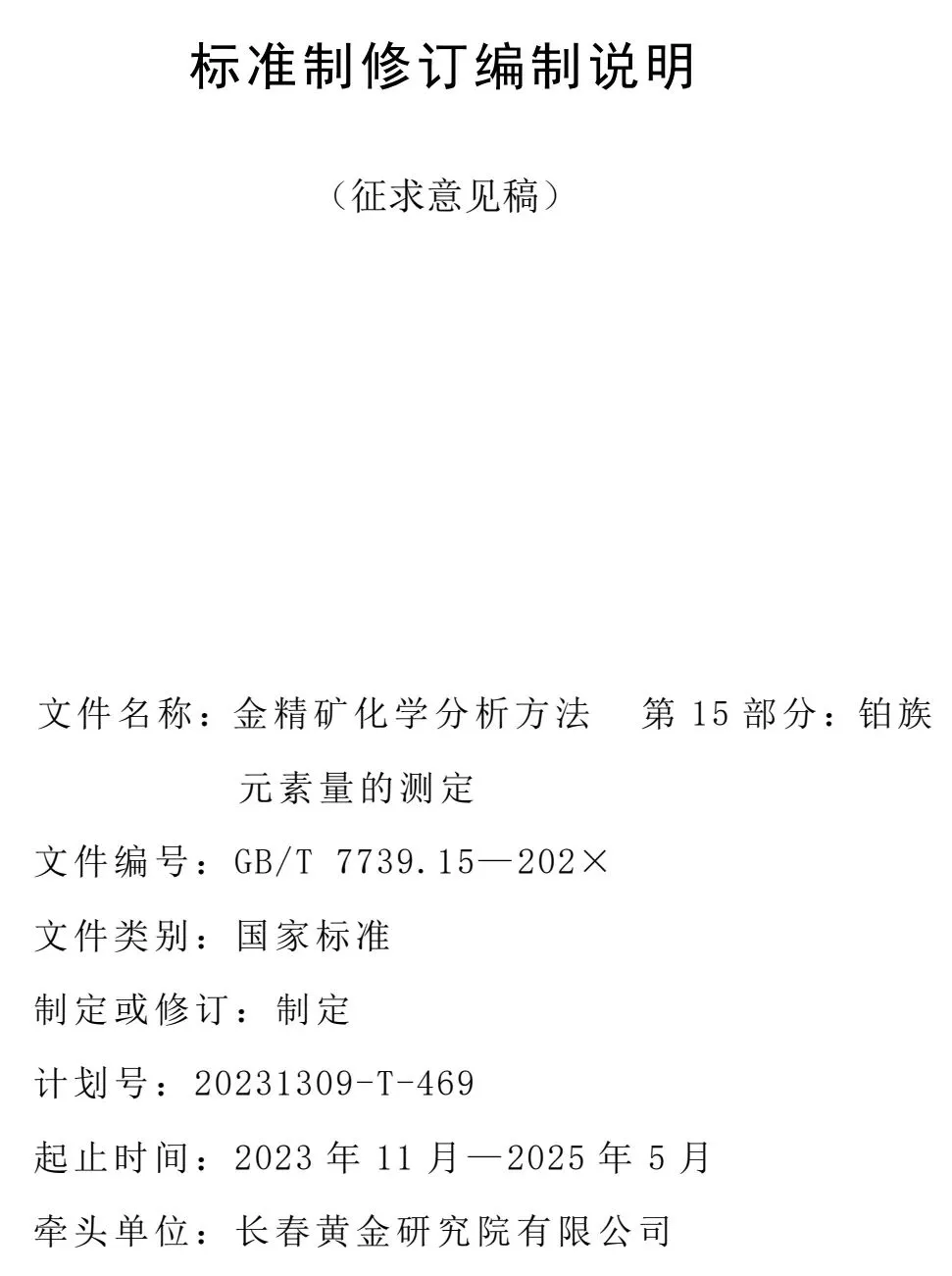

ICP-MS方法编制说明总结: 金精矿中铂族元素的测定本文参考文件为:

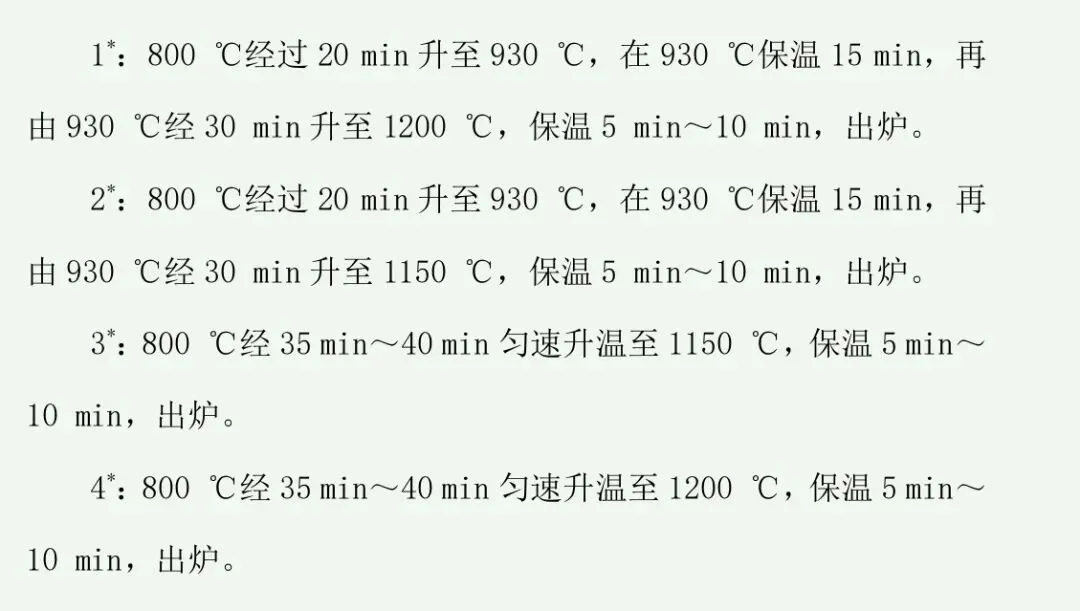

方法建立了两种前处理路线：方法 1 为铅试金富集-ICP-MS测定 Pt、Pd；方法 2 为镍锍试金-ICP-MS测定 Pt、Pd、Rh、Ir、Ru（Os 因重复性差暂未纳入）。 ICP-MS 通常以液体形式进样，需借助气动雾化器将样品溶液雾化后送入等离子体，因此必须通过火试金将固体金精矿中的痕量铂族元素富集并转化为可供 ICP-MS 测定的溶液，这是解决直接测定固体灵敏度不足和基体复杂的首要问题。 对铅试金考察了 4 种控温程序，确定以 800 ℃ 升至 930 ℃ 保温后再升至 1150 ℃ 的 2* 程序最佳；镍锍试金则确定熔样温度 1050 ℃、保温（熔融）20 min 为宜，灰吹在保证铅扣不冻结前提下可采用低温。

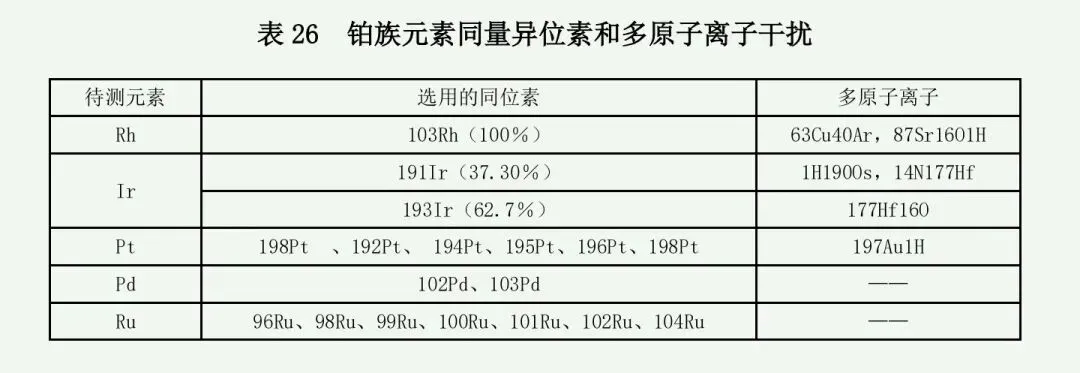

温度直接决定样品分解、造渣及铂族元素被铅或镍锍捕集的效率。ICP-MS 分析中，液体样品经雾化形成气溶胶进入高温氩等离子体（>8000 K）被电离，前处理所得溶液的均匀性与基体稳定性会间接影响等离子体状态和最终信号。 文档系统考察了碳酸钠、硼砂、二氧化硅、氧化铅以及镍锍试金中碱式碳酸镍、升华硫、硫化亚铁、面粉等的用量，要求高硫样品氧化铅不低于 100 g、二氧化硅不低于 12 g，硅酸度（K）控制在 2 左右。 合理的配料可获得熔点低、流动性好、易于捕集的熔融体系。若引入 ICP-MS 的溶液盐度或基体过高，易在离子传输路径形成空间电荷效应，抑制目标离子信号，因此控制配料与硅酸度也是降低 ICP-MS 基体负荷的重要手段。 文档通过试验确定铅试金与镍锍试金的称样量均应控制在 10 g～20 g。称样量过少（如 5 g）会因铂族元素含量低而导致取样代表性差、结果精密度不好；称样量过大（如 25 g 以上）则会造成熔融体积大、造渣效果差、富集不充分。 对于 ICP-MS 痕量/超痕量分析而言，取样代表性直接决定测定结果的可靠性，是方法建立的基础问题。ICP-MS测奶粉中的Mo，结果不稳定居然是因为样品不均匀! 考察了铅扣质量，要求铅扣在 30 g～50 g 之间，小于 30 g 会因铅对 Pt、Pd 捕集不完全而使结果偏低；镍锍试金中碱式碳酸镍用量需 ≥10 g 才能有效捕集铂族元素。 此外，对高、中、低品位样品的熔渣进行二次试金考察，发现渣中残留量相对于样品品位和仪器波动可忽略，故确定不进行二次试金。 捕集完全性是保证 ICP-MS 测得值真实反映样品中铂族元素总量的核心。 镍锍试金后，镍锍扣需经水化分解、盐酸溶解以分离大量镍基体，再经负压抽滤和沉淀（选择 Te+Se 共沉淀剂）富集铂族元素，沉淀连同滤膜低温消解后测定。 由于镍基体会对 ICP-MS 测定 Ir 产生干扰，ICP-MS 虽可通过碰撞/反应池（CRC）消除部分多原子干扰，但化学分离仍是降低基体效应和谱线重叠干扰的有效手段。 铅试金贵金属合粒采用硝酸（1+1）4 mL + 盐酸 6 mL、150 ℃溶解；镍锍扣采用 1+1 盐酸、120 ℃溶解，并在 120 ℃ 下进行沉淀消解。 温度过高（如超过 120～150 ℃）会导致 Ru 等元素因挥发或热分解而损失。 酸度与消解温度既影响样品溶解完全性，也关乎易损失元素的回收率，是 ICP-MS 样品制备中的关键控制点，且与 ICP-MS 常见的记忆效应、污染控制密切相关。 列出了 Pt、Pd、Rh、Ir、Ru 的同量异位素及多原子离子干扰（如 191Ir 受 177Hf16O 等影响），但由于试金分离效果良好，实际测定中未见表列干扰

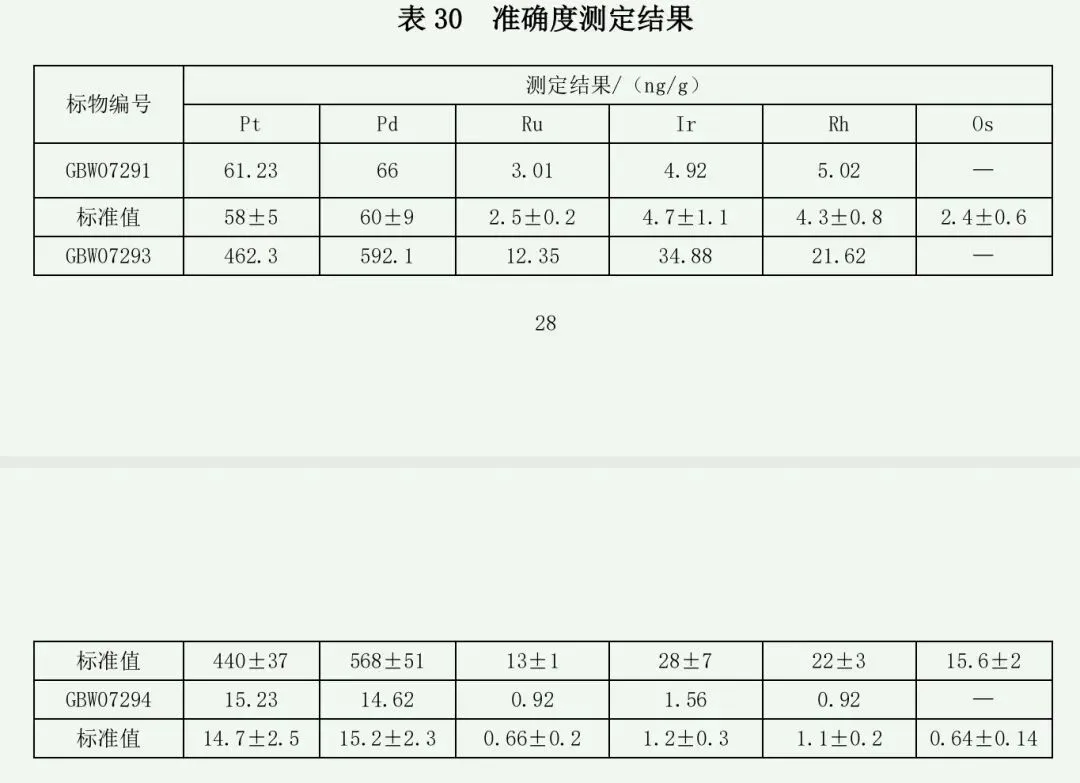

向样品中加入 10 mg 的 Au、Ag、Cu、Pb、Zn、As、Sb、Bi、Fe、Ni、Mn 等共存离子后，回收率均在 90%～110%，证明共存离子干扰可忽略。 ICP-MS 本身面临同量异位素重叠、多原子离子（如 40Ar35Cl+ 与 75As+、40Ar16O+ 与 56Fe+）等挑战，在复杂基体（如药品、环境样品）中同量异位素和基体效应也是主要问题，通常需要借助碰撞/反应池、高分辨质谱或化学分离来克服。 以 100 ppb 的 Re、Tl、Lu、Y、In、Cs、Sc 进行内标补偿试验，依据回收率最终选择 In 作为内标元素（部分金精矿含 Tl，会产生正干扰）。 内标法可校正 ICP-MS 分析过程中的仪器波动、信号漂移和基体抑制，常与基质匹配校准结合使用，是保证 ICP-MS 定量准确度的不可或缺的手段。 测定 11 次试剂空白，得出方法 1 中 Pt 检出限 0.015 ng/g、Pd 检出限 0.023 ng/g；并组织 8 家实验室对系列样品进行验证，经 Cochran 检验（歧离值不剔除）和 Grubbs 检验（无离群值）后，计算了重复性限 r 与再现性限 R； 采用 GBW07293、GBW07292、GBW07291、GBW07294 等标准物质进行准确度试验，测定值与标准值相符。
ICP-MS 本身具有 ppt（ng/L）级别的检出能力，但方法必须在真实基体中通过精密度、准确度及统计检验的确认，才能证明其适用于行业检测。 总结：上述十个核心问题从火试金富集前处理、熔融/配料条件、捕集与基体分离、溶解与消解控制，到质谱干扰消除、内标校正和方法验证，构成了该标准中 ICP-MS 分析铂族元素的完整技术逻辑。 ICP-MS 虽具有多元素同时测定、超痕量检出和同位素分析等强大能力，但只有在严格解决样品前处理、基体效应、质谱干扰和质量控制等问题后，才能为黄金行业资源综合利用提供准确、可靠的数据支撑。
1. 样品前处理与富集方式选择
2. 熔融与灰吹/熔样温度程序
3. 熔剂配料与硅酸度控制
4. 称样量优化
5. 扣质量与二次试金
6. 基体分离
7. 溶解酸度与消解温度
8. 质谱干扰与共存离子干扰
9. 内标元素选择与仪器校正
10. 方法检出限、精密度与准确度
