Verilator 源码深度剖析:内部组件、关系与执行流程

摘要：本文从源代码层面深入剖析 Verilator 的内部架构，涵盖其目录结构、核心类体系（V3Global、V3Options、AstNode、V3Number、V3Graph 等）、编译管线的四大阶段（前端 → 语义分析 → 变换优化 → 后端代码生成），以及 ~50+ 个 AST 变换 Pass 的执行流程。全文以大量流程图、列表和表格为主，每个流程图后均配有列表说明，适合希望理解 Verilator 内部工作机制或准备参与贡献的开发者阅读。

目录：

• • 📁 目录结构一览
• • 🏛️ 核心组件体系
• • V3Global：全局状态中心
• • V3Options：配置状态中心
• • AstNode：AST 节点基类
• • V3Number：四值逻辑数值系统
• • V3Graph：图算法基础设施
• • 核心组件全景关系图
• • ⚙️ 编译管线：四大阶段
• • 入口点与初始化
• • 阶段一：前端（文本 → AST）
• • 阶段二：语义分析与展开
• • 阶段三：变换与优化 Pass
• • 阶段四：后端代码生成
• • 🔄 变换 Pass 的详细执行序列

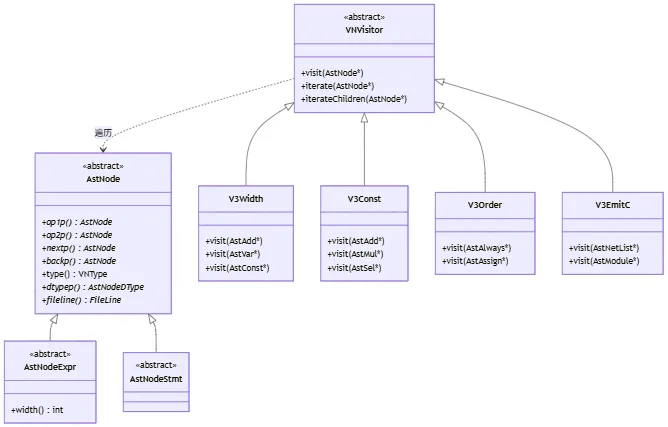

• • 🧩 Pass 执行架构：Visitor 模式
• • 🎯 总结

📁 目录结构一览

Verilator 的源代码组织清晰，各目录职责分明：

📋 说明：

• • 根节点 ROOT：代表 Verilator 源码仓库的根目录，所有其他目录都从它展开。
• • bin/ 目录：
• • verilator：用户直接调用的 Perl 包装脚本，负责设置环境变量。
• • verilator_bin：真正执行编译的核心二进制。
• • verilator_bin_dbg：调试版本，保留更多断言与调试符号。
• • src/ 目录：
• • V3*.cpp/.h：翻译器的全部核心源代码。
• • verilog.y：Bison 语法描述文件，定义 Verilog 语法规则。
• • verilog.l：Flex 词法描述文件，定义 Token 识别规则。
• • include/ 目录：
• • verilated.h：仿真运行时核心头文件，用户 App 必须包含。
• • verilated.mk：生成的 Makefile 会包含此文件，统一构建规则。
• • verilated_vcd_c.h：VCD 波形输出支持。
• • 其他目录：
• • test_regress/：内部回归测试，保证每次提交不破坏现有功能。
• • examples/：入门示例，包含 C 与 SystemC 两种风格。
• • docs/：文档源文件，生成官网上的手册。
• • bin/verilator：Perl 包装脚本，负责命令参数处理、设置 VERILATOR_ROOT 环境变量、可选地在调试器中包装执行，然后调用真正的二进制 verilator_bin（或调试模式下的 verilator_bin_dbg）。
• • include/：包含全局例程和头文件，用户编译生成的 C++ 模型时需要将这些文件加入编译器的 -I 路径。
• • src/：Verilator 翻译器的全部核心源代码，所有 V3* 开头的文件都在此。
• • 输出目录：所有生成的文件放在 --Mdir 指定的目录中，默认为 obj_dir。

🏛️ 核心组件体系

Verilator 的内部实现围绕几个核心类展开，它们构成了整个编译器的骨架。

📋 说明：

• • 🌐 全局状态层：
• • V3Global：全局单例，持有 AST 根节点与所有全局配置。
• • V3Options：存储命令行解析结果，约 150+ 个选项变量。
• • 两者关系：V3Global包含V3Options。
• • 🌳 AST 层：
• • AstNode：所有 AST 节点的抽象基类。
• • AstNetList：整棵 AST 的根节点。
• • AstModule：表示一个 Verilog 模块。
• • AstVar：表示信号 / 变量。
• • AstAlways：表示 always 过程块。
• • 🔧 工具层：
• • V3Number：四值逻辑数值系统，用于编译期常量计算。
• • V3Graph：通用有向图框架，用于数据流分析。
• • FileLine：源码位置追踪，用于错误报告。
• • ⚙️ 变换 Pass 层：
• • VNVisitor：所有 Pass 的基类。
• • V3Width：宽度推断。
• • V3Const：常量传播。
• • V3Order：执行顺序排序。
• • 📤 后端层：
• • V3EmitC：C++ 代码发射器，遍历 AST 输出最终代码。
• • 关键依赖关系：
• • V3Global持有 AST 根节点。
• • AstNode使用V3Number 表示常量。
• • VNVisitor遍历AstNode，并构建V3Graph。
• • V3EmitC遍历 AST 树根进行代码发射。

V3Global：全局状态中心

V3Global 是整个 Verilator 程序的顶层类，作为全局单例（实例名为 v3Global）存在。

• • 核心成员：
• • m_rootp：指向 AST 的根节点 AstNetList。
• • opt：包含 V3Options 对象，存储所有命令行选项和配置状态。
• • 关键方法：
• • boot()：初始化子系统。
• • readFiles()：读取并解析输入文件。
• • 使用模式：在 Verilator 代码中，任何地方都可以通过 v3Global 访问全局状态。

📋 说明：

• • 单例 VG（V3Global）：整个程序生命周期只有一个实例，任何地方都能访问。
• • 成员 m_rootp：指向 AST 根节点，编译全过程围绕它进行。
• • 成员 opt：指向 V3Options，所有配置从这里读取。
• • 方法 boot()：由 main() 调用，初始化全局子系统。
• • 方法 readFiles()：由 main() 调用，读取并解析源文件。
• • 访问者 ANY：任意 V3 代码都可以通过 v3Global.rootp 或 v3Global.opt 访问全局状态。
• • 外部产物：
• • AST 树：由 m_rootp 指向。
• • 编译选项：由 opt 指向。

V3Options：配置状态中心

V3Options 是 Verilator 的配置中心，使用 Pimpl（Pointer to Implementation）模式隐藏实现细节，包含约 150+ 个成员变量表示不同的配置设置。

• • 核心职责：
• • 解析命令行参数（通过 V3OptionParser）。
• • 存储所有选项值（如 --cc、--exe、--trace 等）。
• • 提供配置查询接口。
• • 访问方式：通过 v3Global.opt 访问单例。

📋 说明：

• • 输入 CMD：用户在命令行输入的所有参数。
• • 解析器 VP（V3OptionParser）：负责把命令行拆解成结构化选项。
• • 核心 VO（V3Options）：解析后的配置单例，所有模块都从这里读取配置。
• • 配置项示例：
• • --cc：选择 C++ 代码生成模式。
• • --exe：生成可执行文件。
• • --trace：启用波形追踪。
• • --top-module：指定顶层模块。
• • --Mdir：指定输出目录。
• • ... 150+ 选项：还有大量其他选项。
• • 消费者：
• • V3Width：宽度推断时读取配置（如是否有符号扩展）。
• • V3Order：排序时读取配置（如是否需要多线程）。
• • V3EmitC：发射代码时读取配置（如输出目录、文件命名）。

AstNode：AST 节点基类

AstNode 是 Verilator 抽象语法树中所有节点的抽象基类，是整个编译过程中核心的中间表示。

• • 节点链接结构：
• • op1p() ~ op4p()：四个子节点指针，用于表示操作数或子语句。
• • nextp()：指向下一个兄弟节点。
• • backp()：指向父节点或前一个兄弟节点。
• • 类型系统：
• • type()：返回 VNType 枚举值，标识具体节点子类。
• • dtypep()：指向 AstNodeDType，描述节点值的数据类型。
• • 源码追踪：
• • fileline()：返回 FileLine* 对象，追踪源文件和行号。
• • 类型检查宏（避免 RTTI 开销）：
• • VN_IS(nodep, NodeType)：类型判断。
• • VN_CAST(nodep, NodeType)：类型转换。
• • VN_AS(nodep, NodeType)：断言类型并转换。

📋 说明：

• • 根基类 AstNode：所有 AST 节点的共同祖先，提供统一的类型系统与链接机制。
• • 子类分类：
• • AstNetList：整个 AST 的根节点。
• • AstModule：表示一个 Verilog 模块。
• • AstNodeExpr：所有表达式的基类，如常量、加法、位选择。
• • AstNodeStmt：所有语句的基类，如 always、if、赋值。
• • AstNodeDType：数据类型描述节点。
• • 表达式子类：
• • AstConst：编译期常量（值存在 V3Number 中）。
• • AstAdd：加法运算。
• • AstSel：位选择（如 a[3:0]）。
• • 语句子类：
• • AstAlways：always 块。
• • AstIf：条件语句。
• • AstAssign：赋值语句。
• • 继承层次：AstNode 是所有节点的祖先，AstNodeExpr 和 AstNodeStmt 是两大分支。

AST 节点链接结构示意图：

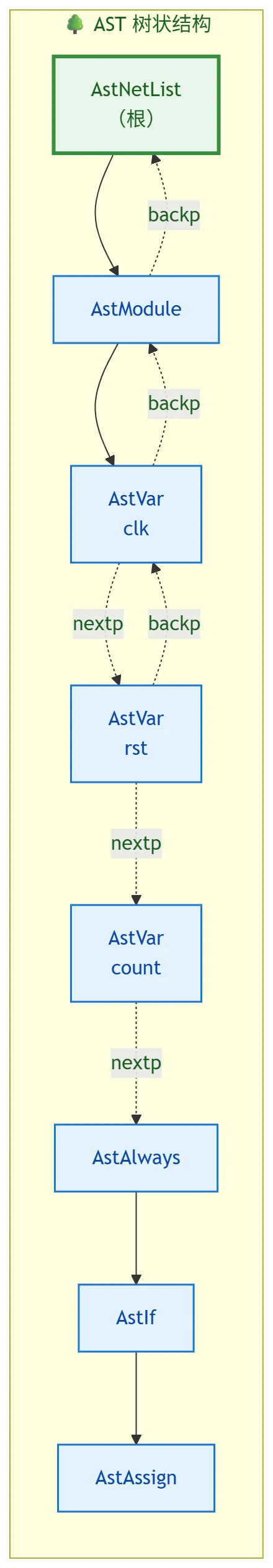

📋 说明：

• • 根节点 N1（AstNetList）：整棵树的入口。
• • 模块节点 N2（AstModule）：根节点的唯一子模块。
• • 变量链：N3（clk）→ N4（rst）→ N5（count），通过 nextp 连接成兄弟链表。
• • 过程块 N6（AstAlways）：位于变量链之后。
• • if 语句 N7：always 块的子节点。
• • 赋值语句 N8（AstAssign）：if 语句的子节点。
• • backp 反向链接：N2 指向 N1，N3 指向 N2，N4 指向 N3，形成双向链表。
• • nextp 虚线箭头：表示兄弟节点的横向链接。
• • 实线箭头：表示父子节点的纵向链接。

V3Number：四值逻辑数值系统

V3Number 是 Verilator 内部的数值表示系统，在编译期常量折叠和 AST 中表示常量值。

• • 核心能力：
• • 任意精度整数运算（宽度可配置）。
• • 四值逻辑（0、1、X、Z）表示。
• • 64 位 IEEE 754 浮点数支持。
• • 字符串支持。
• • 存储策略（按位宽优化）：
• • 内联存储：宽度 ≤ MAX_INLINE_WIDTH（通常 128 或 256 位）。
• • 动态存储：宽度更大的数字使用动态分配的向量。
• • 字符串存储：字符串类型存储在 m_string 成员中。
• • 四值逻辑编码：使用双比特编码。
• • 00 → 逻辑 0
• • 10 → 逻辑 1
• • 01 → Z（高阻）
• • 11 → X（未知）

📋 说明：

• • 核心 NUM（V3Number）：任意精度数值表示。
• • 判断 MODE：根据位宽选择存储策略。
• • 三种存储策略：
• • INLINE：位宽较小，直接栈上存储，避免堆分配。
• • DYN：位宽较大，堆分配向量。
• • STR：字符串类型，存储在 m_string 成员。
• • 四值编码 ENC：
• • 00：逻辑 0。
• • 10：逻辑 1。
• • 01：Z（高阻）。
• • 11：X（未知）。
• • 运算符重载 OPS：
• • OP1 算术运算（加减乘除）。
• • OP2 位运算（与或非异或）。
• • OP3 比较运算（大小相等）。
• • OP4 浮点运算。

V3Graph：图算法基础设施

V3Graph 是 Verilator 提供的通用有向图框架，许多优化 Pass 使用图算法来分析数据流并确定安全的变换。

• • 核心类：
• • V3Graph：图容器，管理顶点和边。
• • V3GraphVertex：顶点基类。
• • V3GraphEdge：边基类。
• • 典型用途：
• • 数据流分析（依赖图构建）。
• • 拓扑排序（确定 eval() 中语句的执行顺序）。
• • 弱连通分量分析。
• • 输出：支持 GraphViz dot 格式输出，便于可视化。

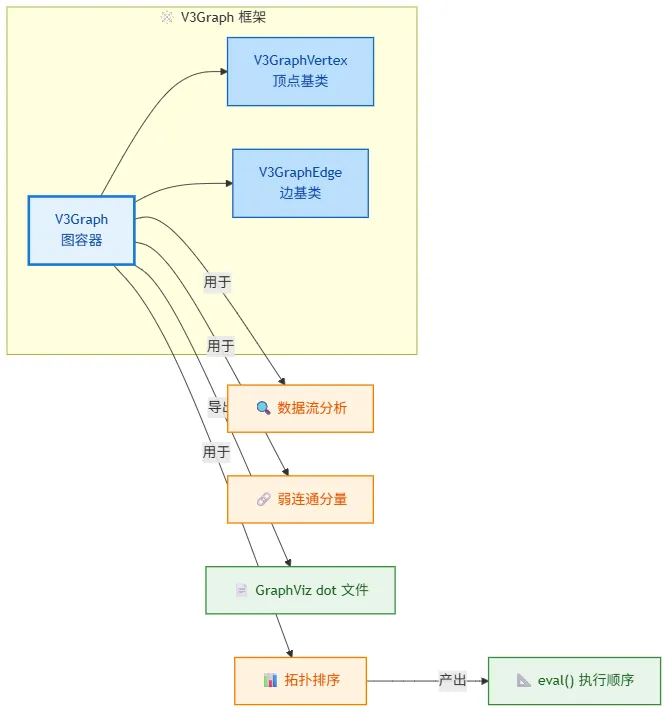

📋 说明：

• • 核心 VG（V3Graph）：图容器，管理所有顶点和边。
• • 顶点与边：
• • VV（V3GraphVertex）：顶点基类，所有顶点继承自此。
• • VE（V3GraphEdge）：边基类，所有边继承自此。
• • 三种典型用途：
• • U1 数据流分析：构建依赖图，分析信号之间的依赖关系。
• • U2 拓扑排序：确定 eval() 中语句的执行顺序。
• • U3 弱连通分量：拆分逻辑块以便并行执行。
• • 输出：
• • ORDER：拓扑排序结果，决定 C++ 代码中语句顺序。
• • DOT：GraphViz dot 格式文件，可用图形工具可视化依赖图。

核心组件全景关系图

📋 说明：

• • 🌐 顶层控制层：
• • main()：程序入口。
• • process()：编译主流程，负责编排各阶段。
• • ⚙️ 全局状态层：
• • V3Global：全局单例，持有 AST 与配置。
• • V3Options：命令行解析结果。
• • main() 调用 process()，process() 通过 V3Global 访问所有状态。
• • 🌳 AST 中间表示层：
• • AstNetList：树根，V3Global 持有。
• • AstModule：模块节点。
• • AstVar、AstAlways：模块内的变量与过程块。
• • AstNodeStmt、AstNodeExpr：语句和表达式基类。
• • 🔧 工具支撑层：
• • V3Number：数值系统，被多个 Pass 使用。
• • V3Graph：图框架，用于数据流分析。
• • FileLine：源码位置追踪，用于错误报告。
• • ⚙️ Pass 变换层：
• • VNVisitor：所有 Pass 的基类，遍历 AST。
• • V3Param、V3Width、V3Const、V3Order：典型 Pass。
• • VNVisitor 遍历 AST 根节点，并使用 V3Number 与 V3Graph。
• • 📤 后端发射层：
• • V3EmitC：遍历 AST 树根，使用 V3Number 发射最终 C++ 代码。

⚙️ 编译管线：四大阶段

Verilator 的编译管线分为四个顺序执行的阶段，从 Verilog/SystemVerilog 源代码到最终的可执行仿真模型。

📋 说明：

• • 🚪 入口点：
• • bin/verilator：用户命令行调用的 Perl 脚本。
• • verilator_bin：真正执行的二进制。
• • main()：C++ 程序入口。
• • V3Global::boot()：初始化全局状态。
• • process()：进入编译主流程。
• • 📝 阶段一：前端：
• • V3PreProc：预处理，处理宏与包含。
• • V3PreLex：基于 Flex 的词法分析。
• • V3ParseBison：基于 Bison 的语法分析。
• • 输出：AST 抽象语法树。
• • 🔍 阶段二：语义分析：
• • Link：链接引用。
• • V3Param：参数展开。
• • V3Width：宽度推断。
• • Elaboration：设计展开。
• • ⚡ 阶段三：变换优化：
• • ~50+ 变换 Pass：一系列 AST 变换。
• • V3Order：调度排序。
• • 📤 阶段四：后端：
• • V3EmitC：C++ 代码发射。
• • 输出：.cpp / .h / .mk 文件。

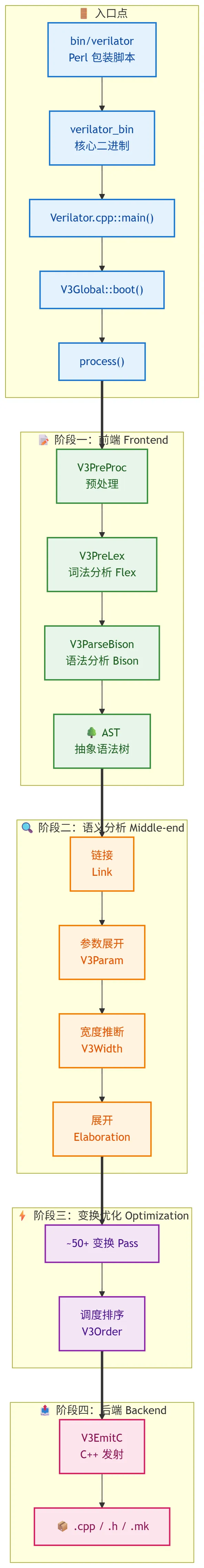

• • 阶段间数据流：process() ⇒ 前端 ⇒ AST ⇒ 语义分析 ⇒ 展开后 AST ⇒ 变换 ⇒ 优化后 AST ⇒ 后端 ⇒ 文件。

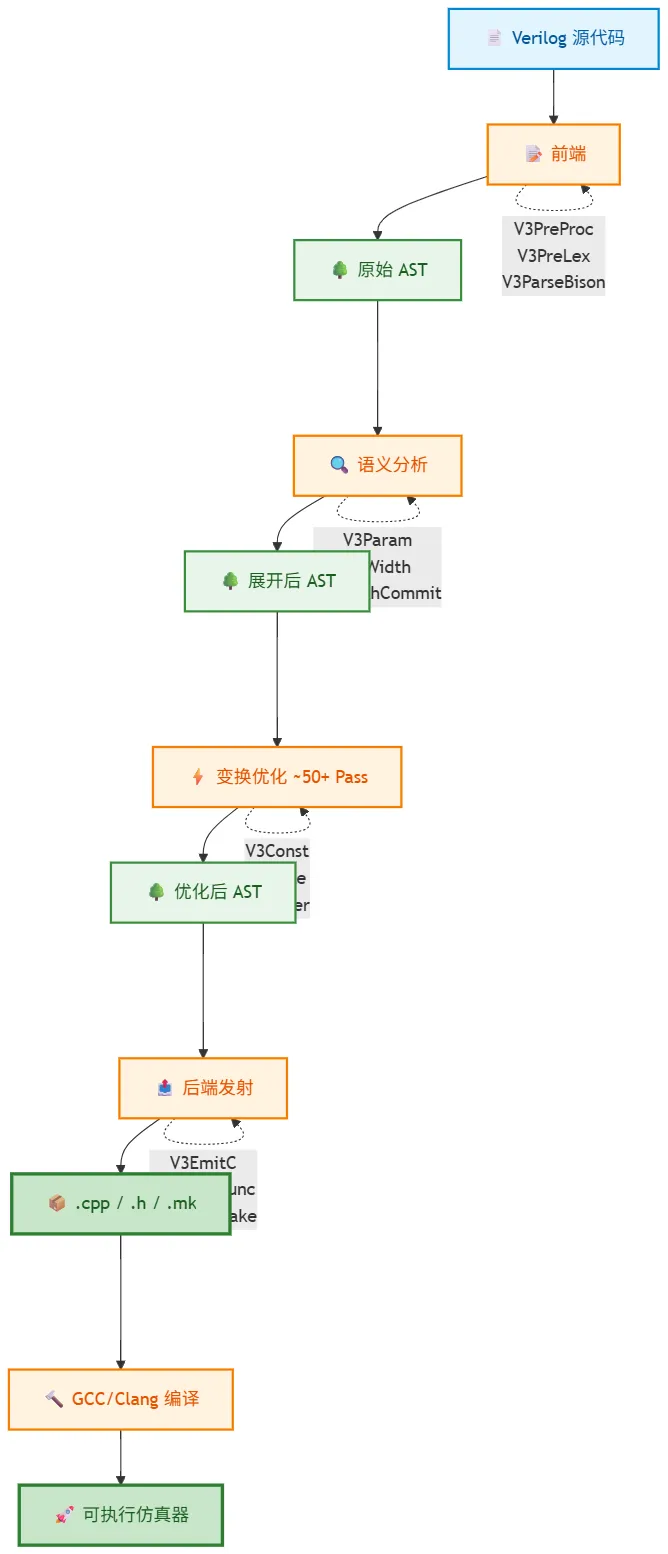

四大阶段数据流全景：

📋 说明：

• • 输入 SRC：.v 或 .sv 源代码文件。
• • 中间 AST 表示：
• • A1：原始 AST（前端输出）。
• • A2：展开后 AST（语义分析输出）。
• • A3：优化后 AST（变换优化输出）。
• • 输出 OUT：.cpp / .h / .mk 文件。
• • 前端数据：
• • T1：Token 流。
• • T2：原始 AST。
• • 语义分析数据：
• • T3：位宽信息。
• • T4：参数绑定。
• • 优化数据：
• • T5：常量折叠结果。
• • T6：执行顺序图。
• • 虚线箭头：表示数据的辅助流动方向。

入口点与初始化

• • bin/verilator（Perl 包装脚本）：
• • 处理命令行参数。
• • 设置 VERILATOR_ROOT 环境变量。
• • 可选地在调试器（gdb、valgrind、rr）中包装执行。
• • 调用核心二进制 verilator_bin（或 verilator_bin_dbg）。
• • src/Verilator.cpp::main()：
• • 初始化 V3Options 解析命令行参数。
• • 创建 V3Global 单例存储全局状态。
• • 调用 V3Global::boot() 初始化子系统。
• • 调用主函数 process()。

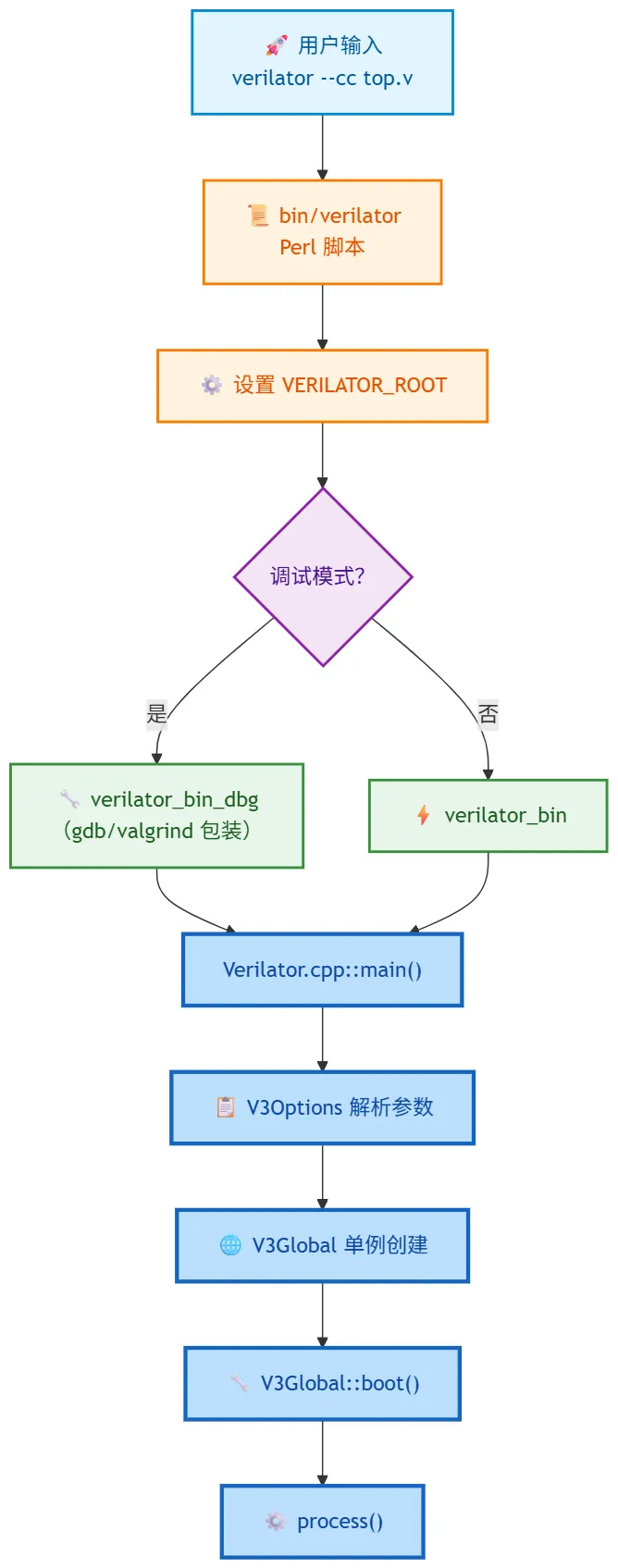

📋 说明：

• • 输入 START：用户输入的命令行，例如 verilator --cc top.v。
• • Perl 脚本 PERL：bin/verilator，进行环境配置。
• • 环境变量 ENV：设置 VERILATOR_ROOT，让核心二进制找到运行时文件。
• • 调试分支 DBG：
• • 是：走 DBGBIN（verilator_bin_dbg），可被 gdb/valgrind 调试。
• • 否：走 BIN（verilator_bin），普通执行。
• • 核心入口 MAIN：Verilator.cpp::main() 函数。
• • 参数解析 PARSE：V3Options 解析命令行，生成配置。
• • 单例初始化 INIT：创建 V3Global，全局状态就绪。
• • 子系统启动 BOOT：V3Global::boot() 初始化各子系统。
• • 主流程 PROC：调用 process()，进入四大编译阶段。

阶段一：前端（文本 → AST）

前端将文本形式的 HDL 转换为抽象语法树（AST），分为三个子步骤：

前端处理流程图：

📋 说明：

• • 输入 SRC：top.v 源代码文件。
• • 预处理器 PP（V3PreProc）：
• • PP1：处理 include 指令，插入被包含文件。
• • PP2：展开 define 宏。
• • PP3：处理条件编译 ifdef / ifndef / else / endif。
• • 输出：TOK Token 流。
• • 词法分析 LEX（V3PreLex）：
• • 基于 Flex 实现。
• • 输出多种 Token 类型：
• • T1：yaINTNUM 整数常量。
• • T2：yaID__ETC 标识符。
• • T3：yaSTRING 字符串。
• • T4：运算符 Token。
• • 语法分析 PARSE（V3ParseBison）：
• • 基于 Bison 实现。
• • 从 Token 流构造 AST 节点。
• • AST 节点输出：
• • N1：AstModule，模块节点。
• • N2：AstVar，变量节点。
• • N3：AstAlways，过程块。
• • N4：AstAssign，赋值语句。
• • 最终输出 AST：完整的抽象语法树。
• • 预处理：维护 FileLine 对象进行文件和行号追踪。
• • 词法分析：返回 yaINTNUM、yaID__ETC、yaSTRING 等 token，支持基于状态的扫描以适应不同语言上下文。
• • 语法分析：创建专门的节点类型（AstModule、AstVar、AstAlways 等），管理解析状态。

阶段二：语义分析与展开

• • 链接（Link）：AST 中的 cell 被链接，读取并解析额外文件，函数、变量引用被链接到定义。
• • 参数解析：参数被解析，设计被展开。
• • 宽度推断（V3Width）：为所有表达式计算位宽，是最复杂的 Pass 之一，处理 SystemVerilog 复杂的类型传播规则。

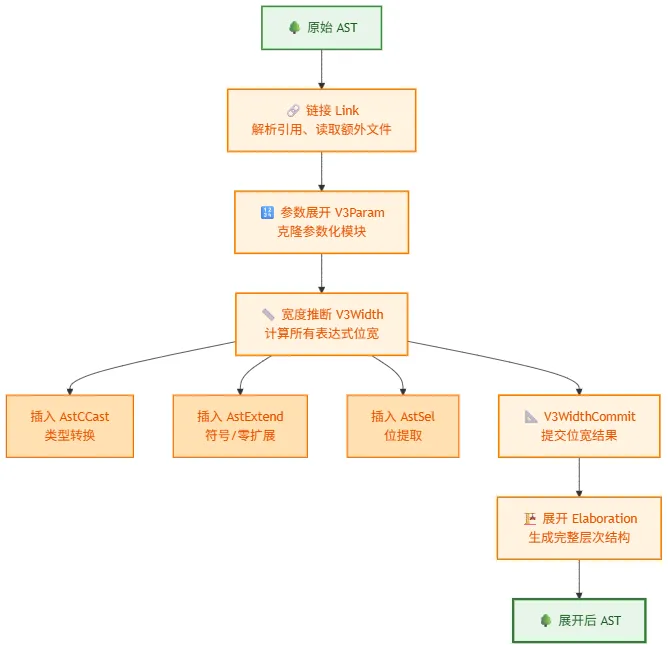

📋 说明：

• • 输入 AST：前端生成的原始 AST。
• • 链接 LINK：解析所有引用，读取被包含文件，将变量/函数引用链接到定义。
• • 参数展开 PARAM（V3Param）：为每个参数组合克隆模块，消除参数化。
• • 宽度推断 WIDTH（V3Width）：
• • W1：插入 AstCCast，处理类型转换。
• • W2：插入 AstExtend，处理符号/零扩展。
• • W3：插入 AstSel，处理位提取。
• • WIDTHC（V3WidthCommit）：提交宽度推断结果。
• • 展开 ELAB：生成完整的层次结构，将高层描述展开为低层逻辑。
• • 输出 AST2：展开后 AST，准备进入变换优化阶段。

阶段三：变换与优化 Pass

Verilator 在 AST 上执行~50+ 个顺序变换 Pass，每个 Pass 实现为一个独立的 Visitor 类，遍历并修改 AST。

阶段四：后端代码生成

• • V3EmitC：C++ 代码发射子系统的主协调器。
• • 多个专门的发射类生成 C++ 模型的不同方面：emitc()、emitcInlines()、emitcSyms()、emitcTrace() 等。
• • 最终输出 .cpp、.h 文件和构建系统文件（Makefile）。

📋 说明：

• • 输入 AST：变换优化后的 AST。
• • 协调器 EMITC（V3EmitC）：代码发射主协调器，按类别调用不同发射器。
• • 六大发射器：
• • E1（emitc()）：主 C++ 代码，输出 Vtop.cpp 与 Vtop.h。
• • E2（emitcInlines()）：内联函数，输出 Vtop__Inlines.h。
• • E3（emitcSyms()）：符号表，输出 Vtop__Syms.cpp/.h。
• • E4（emitcTrace()）：波形追踪代码，输出 Vtop__Trace.cpp/.h。
• • E5（emitcMakefile()）：构建规则，输出 Vtop.mk。
• • E6（emitcCells()）：单元层次，输出 Vtop__Cell.h。
• • 输出文件：
• • OUT1 ~ OUT7：最终用户可编译的文件集合。

🔄 变换 Pass 的详细执行序列

以下是 Verilator 编译管线中主要变换 Pass 的执行序列，按阶段分组：

完整 Pass 序列流程图：

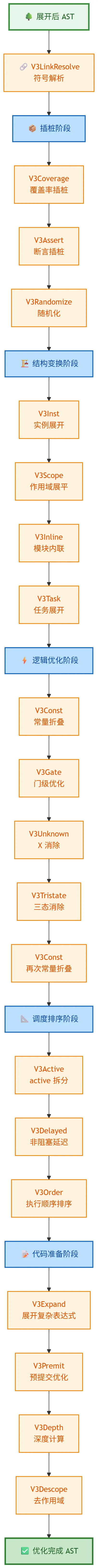

📋 说明：

• • 输入 START：展开后 AST，从语义分析阶段进入。
• • 前置 LINK（V3LinkResolve）：符号解析，链接所有引用。
• • 📦 插桩阶段 G1：
• • V3Coverage：插入覆盖率统计代码。
• • V3Assert：插入断言检查。
• • V3Randomize：插入随机化逻辑。
• • 🏗️ 结构变换阶段 G2：
• • V3Inst：实例展开（消除模块实例化）。
• • V3Scope：作用域展平（消除层次结构）。
• • V3Inline：模块内联。
• • V3Task：任务展开。
• • ⚡ 逻辑优化阶段 G3：
• • V3Const：常量折叠。
• • V3Gate：门级优化。
• • V3Unknown：X 消除（四值转二值）。
• • V3Tristate：三态消除。
• • V3Const（再次）：第二次常量折叠，处理新暴露的常量。
• • 📐 调度排序阶段 G4：
• • V3Active：拆分 always 块为 active 区域。
• • V3Delayed：处理非阻塞赋值的延迟语义。
• • V3Order：确定 eval() 内的执行顺序。
• • 📝 代码准备阶段 G5：
• • V3Expand：展开复杂表达式。
• • V3Premit：预提交优化。
• • V3Depth：计算表达式深度。
• • V3Descope：去除作用域信息。
• • 输出 DONE：优化完成的 AST，准备进入后端发射。
• • V3Param：通过为每个唯一的参数组合创建专门的克隆来消除参数化模块。必须在大多数其他变换之前执行，因为参数影响信号位宽、数组大小和条件生成块。
• • V3Width：执行类型推断和位宽计算，插入 AstCCast 进行类型转换，添加 AstExtend 进行符号/零扩展，当位宽不匹配时添加 AstSel 进行位提取。
• • V3Const：在编译的不同阶段多次调用，执行常量折叠和传播。
• • V3Inst：分两阶段进行实例展开——dearrayAll() 移除 cell 数组，instAll() 将模块实例转换为线网赋值。

🧩 Pass 执行架构：Visitor 模式

所有变换 Pass 都使用 Visitor 设计模式遍历 AST。

• • 基类：每个 Pass 继承 VNVisitor 基类，并为特定的 AST 节点类型实现 visit 方法。
• • 主执行循环：变换序列由 Verilator.cpp::process() 编排。
• • 优势：
• • 每个 Pass 只需关注自己关心的节点类型。
• • 通过 Visitor 模式实现 AST 的解耦遍历。
• • 新 Pass 的添加不影响现有 Pass。

Visitor 模式类关系图：

📋 说明：

• • 节点基类 AstNode（抽象）：
• • 提供 op1p() ~ op4p() 四个子节点指针。
• • nextp() / backp() 用于兄弟与父节点链接。
• • type() 返回节点类型（VNType 枚举）。
• • dtypep() 返回数据类型描述。
• • fileline() 返回源码位置。
• • 表达式基类 AstNodeExpr（抽象）：所有表达式的祖先，提供 width() 方法。
• • 语句基类 AstNodeStmt（抽象）：所有语句的祖先。
• • 访问者基类 VNVisitor（抽象）：
• • visit(AstNode*)：处理节点。
• • iterate(AstNode*)：遍历节点。
• • iterateChildren(AstNode*)：遍历子节点。
• • 典型 Pass：
• • V3Width：实现 visit(AstAdd*)、visit(AstVar*)、visit(AstConst*)。
• • V3Const：实现 visit(AstAdd*)、visit(AstMul*)、visit(AstSel*)。
• • V3Order：实现 visit(AstAlways*)、visit(AstAssign*)。
• • V3EmitC：实现 visit(AstNetList*)、visit(AstModule*)。
• • 继承关系（<|--）：所有 Pass 继承自 VNVisitor，所有节点继承自 AstNode。
• • 依赖关系（..>）：VNVisitor 依赖 AstNode 进行遍历。

Pass 编排与 Visitor 遍历流程：

📋 说明：

• • 参与者 PROC（process()）：主控流程，顺序调用各 Pass。
• • 参与者 AST：被所有 Pass 遍历和修改。
• • 步骤 1-2：PROC 调用 V3Param，后者克隆参数化模块并返回。
• • 步骤 3-4：PROC 调用 V3Width，后者计算位宽并插入 Cast。
• • 步骤 5-6：PROC 调用 V3Const，后者折叠常量表达式。
• • 步骤 7-8：PROC 调用 V3Order，后者确定执行顺序。
• • 步骤 9-10：PROC 调用 V3EmitC，后者遍历 AST 生成 C++ 代码。
• • -->> 虚线：表示返回控制权给 PROC。

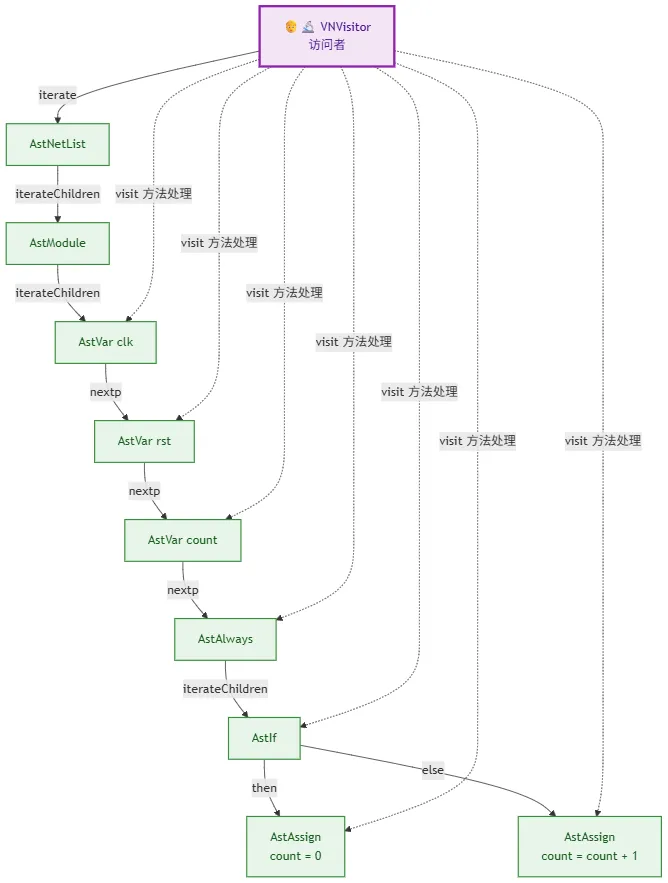

Visitor 遍历 AST 的详细展开图：

📋 说明：

• • 访问者 VIS（VNVisitor）：从 AST 根节点开始遍历。
• • 遍历顺序：
• • ROOT（AstNetList）：遍历根。
• • M1（AstModule）：进入模块。
• • V1（AstVar clk）→ V2（AstVar rst）→ V3（AstVar count）：按 nextp 横向遍历变量。
• • A1（AstAlways）：进入过程块。
• • IF（AstIf）：进入条件语句。
• • AS1（AstAssign count=0）：then 分支。
• • AS2（AstAssign count=count+1）：else 分支。
• • visit 方法处理（虚线箭头）：VIS 对每个节点调用对应的 visit 方法，进行具体处理。
• • 实线箭头：表示遍历路径（iterate 与 iterateChildren）。
• • 虚线箭头：表示访问者对节点的具体处理。

🎯 总结

完整编译流程一图总览：

📋 说明：

• • 输入 SRC：Verilog/SystemVerilog 源代码。
• • 📝 前端 FE：预处理 + 词法 + 语法分析。
• • 内部组件：V3PreProc、V3PreLex、V3ParseBison。
• • 输出：AST1 原始 AST。
• • 🔍 语义分析 ME：链接 + 参数展开 + 宽度推断 + 展开。
• • 内部组件：V3Param、V3Width、V3WidthCommit。
• • 输出：AST2 展开后 AST。
• • ⚡ 变换优化 OPT：~50+ 个 Pass。
• • 内部组件：V3Const、V3Gate、V3Order。
• • 输出：AST3 优化后 AST。
• • 📤 后端发射 BE：C++ 代码生成。
• • 内部组件：V3EmitC、V3EmitCFunc、V3EmitCMake。
• • 输出：FILES（.cpp / .h / .mk）。
• • 🔨 编译 COMPILE：GCC/Clang 编译生成的 C++ 代码。
• • 🚀 最终产物 EXE：可执行仿真器。
• • 目录结构：bin/（包装脚本）、src/（核心源代码）、include/（运行时头文件）、test_regress/（回归测试）。
• • 核心类体系：
• • V3Global：全局单例，持有 AST 根节点和配置。
• • V3Options：配置中心，150+ 个选项变量。
• • AstNode：AST 基类，四子指针 + next/back 链接，VNType 类型系统。
• • V3Number：四值逻辑数值系统，内联/动态/字符串三种存储策略。
• • V3Graph：通用有向图框架，用于数据流分析和拓扑排序。
• • 编译管线：
1. 1. 前端：预处理 → 词法分析（Flex）→ 语法分析（Bison）→ AST。
2. 2. 语义分析：链接 → 参数展开 → 宽度推断 → 展开。
3. 3. 变换优化：~50+ 个 Pass，按依赖关系顺序执行。
4. 4. 后端：V3EmitC 协调多个发射类生成 C++ 代码。
• • Pass 架构：Visitor 模式，每个 Pass 继承 VNVisitor，由 process() 统一编排。

📚 参考资源

• • Verilator Internals Manual：https://verilator.org/guide/latest/internals.html
• • Verilator 官方文档：https://verilator.org/guide/latest/
• • GitHub 仓库：https://github.com/verilator/verilator
• • DeepWiki Verilator 文档：https://deepwiki.com/verilator/verilator
