Linux 6.12 源码深度剖析: folio_alloc

发布时间：2026-09-30 04:26:40 最近访问：2026-09-30 04:26:40

Linux 6.12 内存管理深度剖析：`folio_alloc` 机制与跨模块协同演进

1. 📌 技术点速览

folio_alloc 是 Linux 内核在引入 Folio 机制后，用于分配物理内存页的核心 API。它处于内存管理子系统（Memory Management Subsystem, MM）的核心位置，是传统 alloc_pages 的现代化替代方案。

+-------------------------------------------------------------------+|                     应用层 / 内核各功能模块                         ||  [Btrfs 文件系统]    [i915 显卡驱动]    [网络驱动]    [安全测试模块]  |+-----------------------------------+-------------------------------+                                    |                                    v (调用)+-------------------------------------------------------------------+|                     内存管理子系统 (MM) - 接口层                    ||                      folio_alloc (gfp.h)                          |+-----------------------------------+-------------------------------+                                    |                                    v (路由)+-------------------------------------------------------------------+|                     内存管理子系统 (MM) - 核心层                    ||             folio_alloc_noprof -> 伙伴系统 (Buddy Allocator)       |+-------------------------------------------------------------------+

解决的核心问题

消除类型模糊性（Type Safety）：传统的 struct page 既可以表示一个 4KB 的单页，也可以表示复合页（Compound Page）中的主页（Head Page）或尾页（Tail Page）。这导致内核开发者极易在处理多页内存时因混淆主尾页而引发 Bug。struct folio 保证其指针必然指向一个内存分配的头部，从编译期和类型系统上杜绝了尾页误操作。
降低运行时开销：在旧机制中，对 struct page 的操作频繁需要调用 compound_head() 来获取主页，这涉及大量的内存屏障和指针转换。folio 机制在数据结构层面保证了操作的直接性，显著减少了 CPU 的指令周期。
支持大页（Large Folios）的无缝集成：为文件系统（如 Btrfs、XFS）和设备驱动提供统一的、支持多页（High-order）连续物理内存分配的现代化接口，为透明大页（THP）在页缓存（Page Cache）中的普及奠定了基础。

2. 🗺️ 软件功能架构图

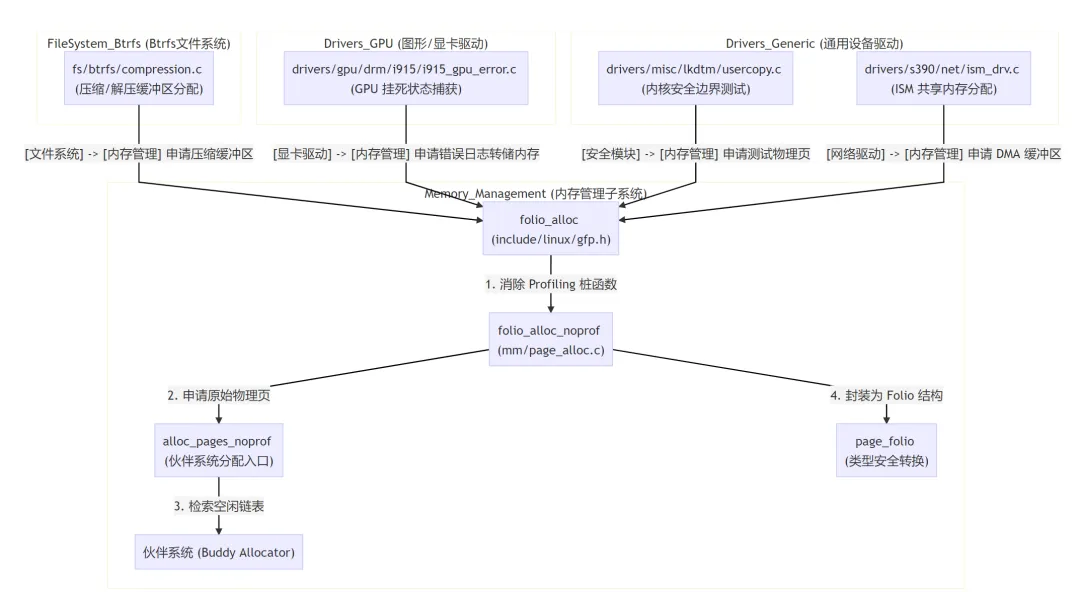

以下架构图展示了 folio_alloc 在 Linux 6.12 中的调用拓扑关系，以及它如何将文件系统模块、设备驱动模块与内存管理子系统紧密连接在一起。

3. 🔍 核心源码硬核解析 (基于 Linux 6.12)

在 Linux 6.12 中，为了支持内存分配分析（Memory Allocation Profiling），内核引入了 _noprof（No Profiling）系列函数。folio_alloc 本质上是一个内联包装器，它通过宏魔法将调用位置（文件名、行号）传递给底层的分配器，以便进行精确的内存泄漏和使用量统计。

3.1 接口定义层：`include/linux/gfp.h`

// include/linux/gfp.h/** * folio_alloc - 分配一个指定阶数（order）的 folio * @gfp: 分配掩码（GFP Flags），决定分配行为（如是否可睡眠、是否使用紧急保留内存等） * @order: 分配阶数，实际分配的物理页数为 2^order * * 本函数是 folio_alloc_noprof 的内联封装。在启用 CONFIG_MEM_ALLOC_PROFILING 时， * 实际会通过 alloc_hooks() 宏注入调用栈信息，此处展示其核心逻辑。 */static inline struct folio *folio_alloc(gfp_t gfp, unsigned int order){    /*      * 核心职责：直接调用无分析版本的 folio_alloc_noprof。     * 在编译期，如果开启了内存分析，alloc_hooks() 会将其包装，     * 从而记录当前分配是由哪个模块（如 Btrfs 或 i915）发起的。     */    return folio_alloc_noprof(gfp, order);}

3.2 核心实现层：`mm/page_alloc.c`

我们深入到内存管理子系统的核心实现文件 mm/page_alloc.c，查看 folio_alloc_noprof 的具体实现：

// mm/page_alloc.c/** * folio_alloc_noprof - 物理内存分配的核心实现（不带 Profiling 统计） * @gfp: GFP 分配掩码 * @order: 分配阶数（2^order 个 page） * * 核心职责：向伙伴系统申请连续的物理页，并将其安全地转换为 struct folio 结构返回。 */struct folio *folio_alloc_noprof(gfp_t gfp, unsigned int order){    struct page *page;    /*      * 1. 跨模块调用伙伴系统核心入口：alloc_pages_noprof     *    这是内存管理子系统的最底层分配行为。     *    gfp 参数在此处决定了分配的生死：     *    - 如果包含 GFP_ATOMIC，则不能睡眠，直接在中断上下文或持有自旋锁时分配。     *    - 如果包含 GFP_KERNEL，则允许当前进程睡眠，等待直接内存回收（Direct Reclaim）。     */    page = alloc_pages_noprof(gfp, order);    /* 2. 健壮性检查：如果伙伴系统无法满足分配需求（内存耗尽 OOM），返回 NULL */    if (!page)        return NULL;    /*      * 3. 类型安全转换：将 struct page 指针转换为 struct folio 指针。     *    page_folio() 内部会进行严谨的断言检查，确保该 page 确实是一个     *    Folio 的 Head Page，从而向调用者（如 Btrfs/i915）交付一个绝对安全的 Folio 句柄。     */    return page_folio(page);}EXPORT_SYMBOL(folio_alloc_noprof); // 导出符号，允许驱动模块（如 i915）动态链接调用

3.3 关键辅助函数：`page_folio` 的安全转换

为了理解 folio 的安全性，必须剖析 page_folio 的实现（位于 include/linux/mm.h）：

// include/linux/mm.hstatic inline struct folio *page_folio(struct page *page){    /*     * 核心职责：通过指针运算和标志位判断，找出当前 page 所属的 folio。     * 对于非复合页（Order-0），page 本身就是 folio；     * 对于复合页（Order > 0），必须通过 compound_head(page) 找到主页，     * 然后强制类型转换为 struct folio。     *      * 这一步体现了 MM 模块的“类型屏障”职责：     * 屏蔽底层复杂的复合页主尾页关系，向外部模块提供统一的 Folio 视图。     */    return (struct folio *)compound_head(page);}

4. ⚙️ 系统运行背景与上下文

folio_alloc 绝非孤立存在，它是 Linux 内核中跨模块协同的典型枢纽。以下详细拆解它在不同软件模块之间的运行时上下文和协作机制。调用方向，从上到下：GPU-》MM-》Btrfs。

+-----------------------------------------------------------------------------------+|                                跨模块协同上下文                                    |+-----------------------------------------------------------------------------------+| [FileSystem_Btrfs]                                                                ||   - 触发场景: 写入数据时，压缩引擎需要临时缓冲区。                                    ||   - 协同行为: 调用 folio_alloc(GFP_NOFS, 2) 申请 16KB 连续物理页。                   ||   - 约束条件: 传入 GFP_NOFS，防止 MM 子系统在回收内存时递归调用文件系统本身，避免死锁。 |+-----------------------------------------------------------------------------------+                                         |                                         v+-----------------------------------------------------------------------------------+| [Memory_Management (MM)]                                                          ||   - 触发场景: 伙伴系统（Buddy Allocator）空闲链表不足。                              ||   - 协同行为: 唤醒 kswapd 异步回收，或触发直接内存规整（Direct Compaction）。         ||   - 架构交互: 在 arm64/x86_64 上，修改页表，确保 TLB 一致性，必要时执行 Cache 刷新。   |+-----------------------------------------------------------------------------------+                                         |                                         v+-----------------------------------------------------------------------------------+| [Drivers_GPU (i915)]                                                              ||   - 触发场景: GPU 发生 Hang，触发 Error State 捕获。                                 ||   - 协同行为: 调用 folio_alloc(GFP_ATOMIC, 0) 快速申请内存转储寄存器状态。            ||   - 约束条件: 必须在原子上下文（不能睡眠）中完成，若内存不足则直接放弃，保证系统不崩溃。  |+-----------------------------------------------------------------------------------+

4.1 FileSystem_Btrfs 模块与 MM 模块的协同

在 fs/btrfs/compression.c 中，当 Btrfs 文件系统需要对数据进行 LZO/ZSTD 压缩并写入磁盘时，它需要分配临时的物理页作为压缩缓冲区。

调用上下文：文件系统写路径（Writeback Path）。
GFP 掩码策略：Btrfs 会使用 GFP_NOFS。这是因为如果内存不足，MM 模块会尝试进行内存回收。如果 MM 模块在回收时又调用了 Btrfs 的释放内存函数，就会导致循环等待死锁。GFP_NOFS 明确指示 MM 模块：“你可以回收内存，但绝对不能调用任何文件系统接口”。
Folio 的优势：Btrfs 可以一次性申请一个 order = 2（16KB）的 folio，避免了多次申请单个 page 的碎片化问题，提高了 DMA 传输到磁盘的效率。

4.2 Drivers_GPU (i915) 模块与 MM 模块的协同

在 drivers/gpu/drm/i915/i915_gpu_error.c 中，当 GPU 发生硬件故障（Hang）时，驱动需要立即捕获当前的 GPU 寄存器状态和显存快照。

调用上下文：中断处理程序或底半部（Softirq/Tasklet），属于原子上下文（Atomic Context）。
GFP 掩码策略：必须使用 GFP_ATOMIC。这意味着分配过程绝对不能进入睡眠，不能等待垃圾回收。MM 模块会从紧急保留内存池（Emergency Pools）中直接划拨物理页。
协同机制：i915 驱动通过 folio_alloc 快速获取物理页，然后通过 CPU 映射（vmap）将 GPU 状态写入这些页，最后生成 /sys/class/drm/card0/error 供用户态诊断。

4.3 硬件架构（arm64 / x86_64）与 MM 模块的底层协同

当 folio_alloc 成功从伙伴系统拿到物理页后，涉及到 CPU 架构层面的操作：

TLB 缓存一致性：如果是大页（High-order Folio），在将其映射到内核虚拟地址空间（Direct Mapping）时，x86_64 或 arm64 架构会尽可能使用大页表项（如 2MB PDE），从而减少 TLB 缺失（TLB Miss）。
Cache 属性设置：对于 GPU 驱动（i915），分配的 folio 需要通过架构特定的 API（如 x86 的 set_pages_array_wc 或 arm64 的 set_memory_wc）将内存属性设置为 Write-Combining (WC)，以优化 CPU 到 GPU 显存的写入性能。

5. 💡 10年老兵避坑指南/实战案例

在生产环境中，围绕 folio_alloc 及其前身 alloc_pages 的使用，存在诸多由于跨模块协同不当导致的灾难性 Bug。以下结合实际案例进行深度剖析。

5.1 经典案例一：高阶分配（High-order Allocation）引发的系统卡顿与 OOM

背景：某自研文件系统模块在处理大文件写入时，为了追求极致性能，频繁调用 folio_alloc(GFP_KERNEL, 4)（申请 16 物理页，即 64KB 连续内存）。
现象：系统运行 3 天后，出现严重的 I/O 延迟抖动，CPU 监控显示 kcompactd（内存规整守护进程）CPU 使用率飙升至 100%，系统频繁卡死，甚至触发 OOM Killer。
病因剖析：物理内存运行一段时间后必然会碎片化（Fragmentation）。此时，虽然系统剩余总内存很大，但几乎找不到连续的 64KB（Order-4）物理内存。当文件系统调用 folio_alloc(GFP_KERNEL, 4) 时，由于指定了 GFP_KERNEL，MM 子系统会启动直接内存规整（Direct Compaction）和直接内存回收（Direct Reclaim）。这会阻塞当前文件系统的写入线程，导致 I/O 延迟从微秒级暴涨至秒级。

[ 正常状态 ]+---+---+---+---+---+---+---+---+  (连续的物理页)| P | P | P | P | P | P | P | P |  --> 轻松分配 Order-3 (32KB)+---+---+---+---+---+---+---+---+[ 严重碎片化状态 ]+---+---+---+---+---+---+---+---+| P | X | P | X | P | X | P | X |  --> 剩余 50% 内存，但无法分配任何 Order > 0 的内存！+---+---+---+---+---+---+---+---+      ^ 占用

老兵解决方案：

降级机制（Fallback）：绝不能孤注一掷申请高阶内存。必须实现降级逻辑，如果高阶 Folio 分配失败，自动降级为单页（Order-0）分配。
使用 __GFP_NOWARN 和 __GFP_NORETRY：避免高阶分配失败时向系统控制台狂喷堆栈信息，且限制 MM 模块进行无休止的规整。

/* 生产级安全分配范例 */struct folio *safe_alloc_compressed_buffer(unsigned int order){    struct folio *folio;    gfp_t gfp_mask = GFP_KERNEL | __GFP_NOWARN | __GFP_NORETRY;    // 1. 尝试分配高阶 Folio    folio = folio_alloc(gfp_mask, order);    if (folio)        return folio;    // 2. 降级策略：如果高阶分配失败，降级为 Order-0 分配    if (order > 0) {        pr_warn_ratelimited("Btrfs-safe: High-order memory allocation failed (order %d), falling back to order-0\n", order);        folio = folio_alloc(GFP_KERNEL, 0);    }    return folio;}

5.2 经典案例二：原子上下文下的“Scheduling while atomic”崩溃

背景：某网络设备驱动在收到数据包的中断处理程序（Interrupt Handler）中，调用 folio_alloc 申请 DMA 缓冲区。
现象：系统偶发性崩溃，内核日志抛出 BUG: scheduling while atomic: swapper/0/0/0x00010002。
病因剖析：开发者在中断上下文中调用了 folio_alloc(GFP_KERNEL, 0)。 GFP_KERNEL 允许分配器在内存不足时进入睡眠等待（Sleep/Block）。然而，中断上下文绝对不允许睡眠，因为中断没有独立的进程上下文，一旦睡眠，调度器（Scheduler）将无法唤醒它，导致整个 CPU 核心死锁。内核检测到在原子上下文中发生调度，直接触发 Kernel Panic。
排查与调优方法：

使用 ftrace 追踪分配路径：通过启用 tracepoint:kmem:mm_page_alloc，可以实时监控是哪个进程、在什么上下文中触发了不合规的分配。
```
echo 1 > /sys/kernel/debug/tracing/events/kmem/mm_page_alloc/enable cat /sys/kernel/debug/tracing/trace_pipe | grep "gfp_flags=GFP_KERNEL"
```
正确配置 GFP 掩码：在中断、自旋锁（Spinlock）保护区、RCU 临界区等原子上下文中，必须无条件使用 GFP_ATOMIC。

/* 驱动中断处理程序中的正确写法 */irqreturn_tmy_driver_interrupt(int irq, void *dev_id){    struct folio *folio;    /*      * 必须使用 GFP_ATOMIC！     * 即使内存极度紧张，MM 也会从紧急保留区（min_free_kbytes 设定的保留线之下）     * 快速划拨内存，绝不睡眠。     */    folio = folio_alloc(GFP_ATOMIC, 0);    if (unlikely(!folio)) {        // 统计丢包，优雅退出，绝不崩溃        my_driver_stats.rx_dropped++;        return IRQ_HANDLED;    }    // 处理接收数据...    return IRQ_HANDLED;}

5.3 内存碎片化调优参数

如果你的系统频繁因为 folio_alloc 无法分配高阶内存而导致性能下降，可以通过调整以下内核参数进行优化：

# 提高系统保留的最小空闲内存，迫使 kswapd 更早开始异步回收，减少直接内存规整的概率sysctl -w vm.min_free_kbytes=131072 # 设置为 128MB# 降低内存规整的触发门槛，使系统更积极地在后台整理出连续的物理页sysctl -w vm.extfrag_threshold=500

Linux 6.12 内存管理深度剖析：folio_alloc 机制与跨模块协同演进
