冷喷锌设计说明里的后 4 个空格:厚度判定、附着力、摩擦面、密闭腔体

这是下篇。上篇讲了前 4 个空格：锌含量、粗糙度、可溶性盐、涂装间隔（没看的可以先翻上一篇，那 4 个是材料和基层，这 4 个是涂层和部位）。

这 4 个里有一个漏了会影响结构安全，还有一个直接关系到人的命。

全文约 2900 字，建议收藏后对照使用。文末有一份可以直接填空的设计说明模板。

关注公众号，发私信“冷喷锌”，可领取！

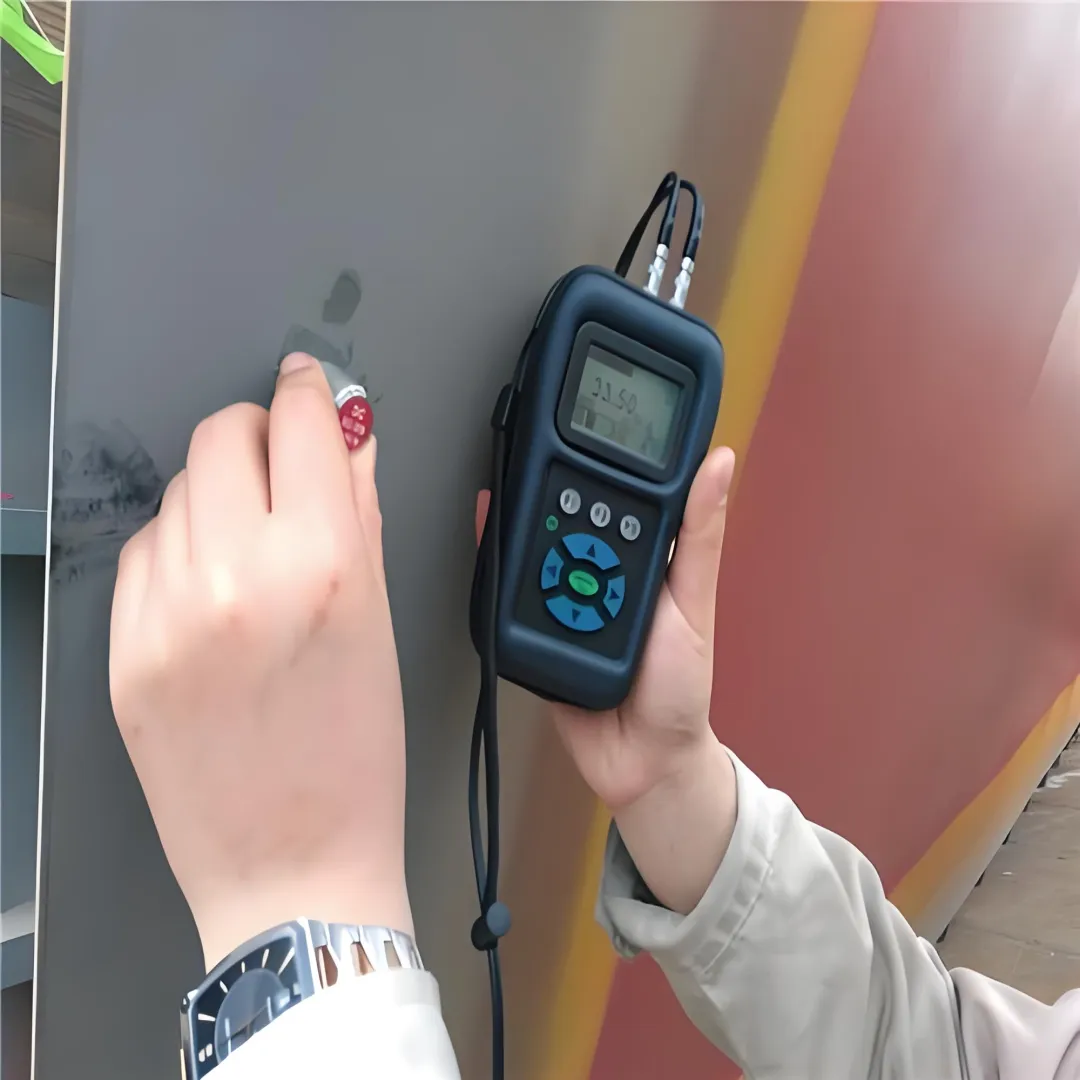

手持涂层测厚仪检测金属防腐层

空格五　干膜厚度判定：下限 ____%，上限 ____ 倍

这个空格填的是判定规则，不是厚度数值。厚度数值谁都会写，规则才是要命的。

下限至少有三个版本：

•  JT/T 1266-2019「两个 90%」：90% 的测点应达到设计膜厚，未达标测点不低于规定厚度的 90%[1]

•  冷喷锌施工工艺口径：90% 以上测点达设计值，最小厚度不低于设计值的 80%[3]

•  GB 50205-2020：90% 测点 ≥ 设计值，剩余测点 ≥ 90% 设计值，漆膜厚度允许偏差 -25%[4]

上限有两个版本：JT/T 1266 是单层及复合涂层厚度测定点最大值不超过设计厚度的 1.5 倍[1]；GB 50205 是允许偏差 -25%（只管下限，不管上限）[4]。

在 200μm 的复合体系上，90% 和 80% 差 20μm。这 20μm 就是"合格"和"不合格"之间的距离，而它取决于你在设计说明里写的是哪个数。

建议直接采用 JT/T 1266 的「两个 90%」加 1.5 倍上限——因为它是本材料的专属标准，而不是通用钢结构验收标准。

检测方法也要写明：按 GB/T 4956（磁性法）取算术平均值，有争议时按 GB/T 6462（显微镜法）仲裁，测量位置和次数按 GB/T 11374[5]。布点通常是每 10m² 检查 3 处、每处 0.01m² 基准面内测点不少于 10 个[6]。

那句"每处测 10 个点"不是凑数的。 磁性测厚仪探头落在锚纹波峰还是波谷，读数差别很大；锚纹深时同一位置换个角度按探头能差出十几个微米。10 个点是用统计平均把这个随机性消掉。这也是上篇说的"粗糙度不应大于涂层厚度 1/3"的另一个理由。

· · ·

空格六　附着力：划格 ____ 级 / 拉开 ____ MPa，且底漆与复合涂层分别写

附着力是四个版本并存最严重的一项。

划格法：冷喷锌产品指标是 ≤1 级（GB/T 9286），工程验收通用口径是 ≤2 级。

拉开法：材料层面 ≥3MPa（HG/T 4845 / GB/T 5210-2006），工程验收通用 ≥5MPa；还有分部位口径——冷喷锌底漆 ≥5MPa、复合涂层 ≥3MPa[2][7][8]。

3 还是 5，是材料指标还是工程验收指标，是单层还是复合——这三个问题不回答，附着力条款就是空的。

检测频次也有三个口径：每 200m² 不少于 1 次且总数不少于 3 次；抽查 5% 且不少于 5 件构件；破坏性检测每 100㎡ 至少 3 点。拉开法是破坏性检测，每做一次留下一个圆斑要按原体系修补，所以检测点位必须事先在建设、施工、监理三方之间约定，不能测完再商量在哪补。

但最值得写进设计说明的，不是数值，是这一句：

因为破坏面位置直接告诉你该找谁整改：

•  破坏在钢材与涂层之间 → 表面处理问题（除锈等级不够、盐分残留、粗糙度不匹配、超时返锈未重新除锈）

•  破坏在涂层内部（内聚破坏） → 膜厚超标或固化不足

•  破坏在涂层与涂层之间 → 相容性问题，通常就是咬底

钢箱梁顶板加劲肋连接处焊缝细节特写

有工程实测发现，多个钢桥梁项目出现涂层脱落，排除施工环境、设备、人员因素后，破坏位置都在冷喷锌与封闭剂之间，而不在中间漆与面漆之间[9]——一眼就定位到了相容性。

如果检测报告只有一个 MPa 数字，你拿到手也不知道该找谁整改。

对策也顺手写上：冷喷锌封闭剂（或中间漆）与冷喷锌尽量采用同一供应商的产品；大面积施工前先做小面积配套相容性试验；严禁混用非专用封闭剂。

· · ·

空格七　高强螺栓摩擦面：金属锌 ≥ ____%，附着力 ≥ ____MPa

这一条漏了，影响的不是防腐，是结构安全。

JT/T 722-2023 明确：高强螺栓摩擦面禁用有机涂层，采用热喷铝或专用无机富锌防锈防滑涂层；无机富锌底漆用于摩擦面时，不挥发物中金属锌含量 ≥70%，附着力 ≥4MPa[10]。抗滑移系数出厂 ≥0.55、安装时 ≥0.45。

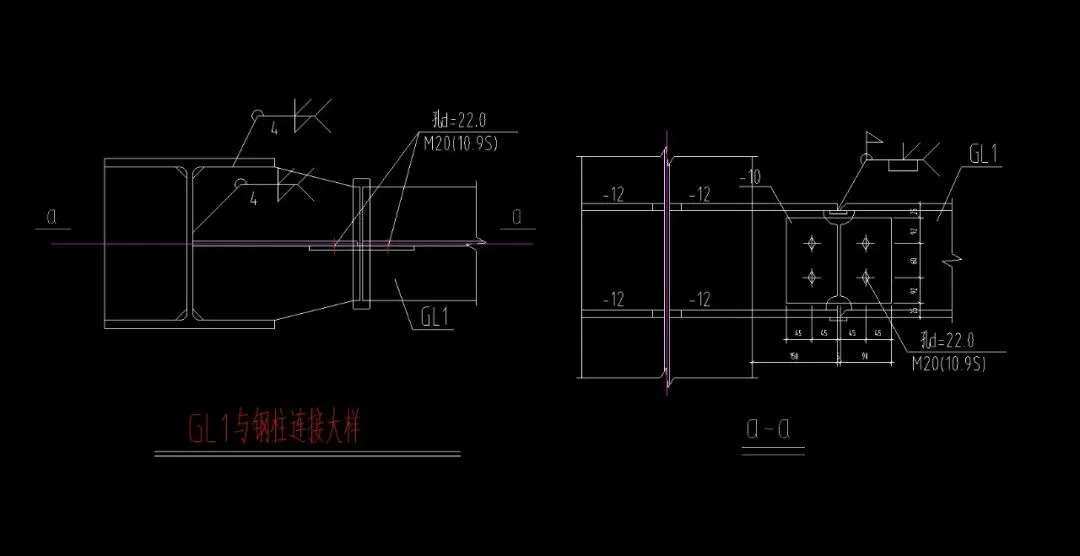

高强螺栓连接节点CAD图纸展示孔位布置细节

注意这里的 70% 和 4MPa，和空格一、空格六里说的数值不是一回事——那是冷喷锌涂层的要求，这是摩擦面的要求，两套指标不能互相替代。

还要警惕一个常见混淆："无机富锌车间底漆"不等于"无机富锌防锈防滑涂料"。前者是临时防护，后者是要参与抗滑移计算的。名字像，功能完全不同。

顺带把 JT/T 722-2023 的另一处变化也记一下：这本标准已把热喷锌、铝涂层体系从主推体系中删除，转入资料性附录（摩擦面防护仍保留热喷铝）。理由之一是热喷金属 + 涂层的体系在海洋腐蚀环境中出现涂层开裂脱落的案例不少，且 ISO 12944-2018 明确该类体系应审慎用于含氯化物环境[10]。

冷喷锌填补的正是热喷金属退出后留下的位置——要阴极保护，但不要高温、不要镀槽、不要现场受限。

· · ·

空格八　密闭腔体：____ 体系，____ 道，是否复涂 ____

最后一个空格，处理的是钢箱梁里那些进不去的地方。

JT/T 722-2023 按环境特征把钢箱梁内表面分成三类[10]：

•封闭环境内表面：设有封闭门，人和设备可进入，通常不与外部大气相通 → 不需要面漆

•密闭环境内表面：被永久密封，与外部大气不相通（U 肋、弦杆、腹杆等封闭腔体）→ 不刷面漆，仅底漆 + 中间漆

•非封闭环境内表面：设有人孔，与外部大气相通但不受紫外线直接照射 → 不需要面漆

关键判断是：密闭与非封闭内表面都不刷面漆——没有紫外，耐候性这个指标不需要花钱买。 但非封闭内表面与大气相通，湿气和盐雾会进去，屏蔽要求反而比密闭腔体高。

对应到冷喷锌，就是 JT/T 1266 里那个专有名词：单层自封闭体系——单独采用冷喷锌金属涂层，不复涂其他涂层[1]。

还有一句话必须写进去：完全不可进入的密闭腔体，应注明采用气密防腐或充氮/除湿方案，不得强行要求内表面涂装。

把无法执行的要求写进图纸，不是严谨，是设计责任。

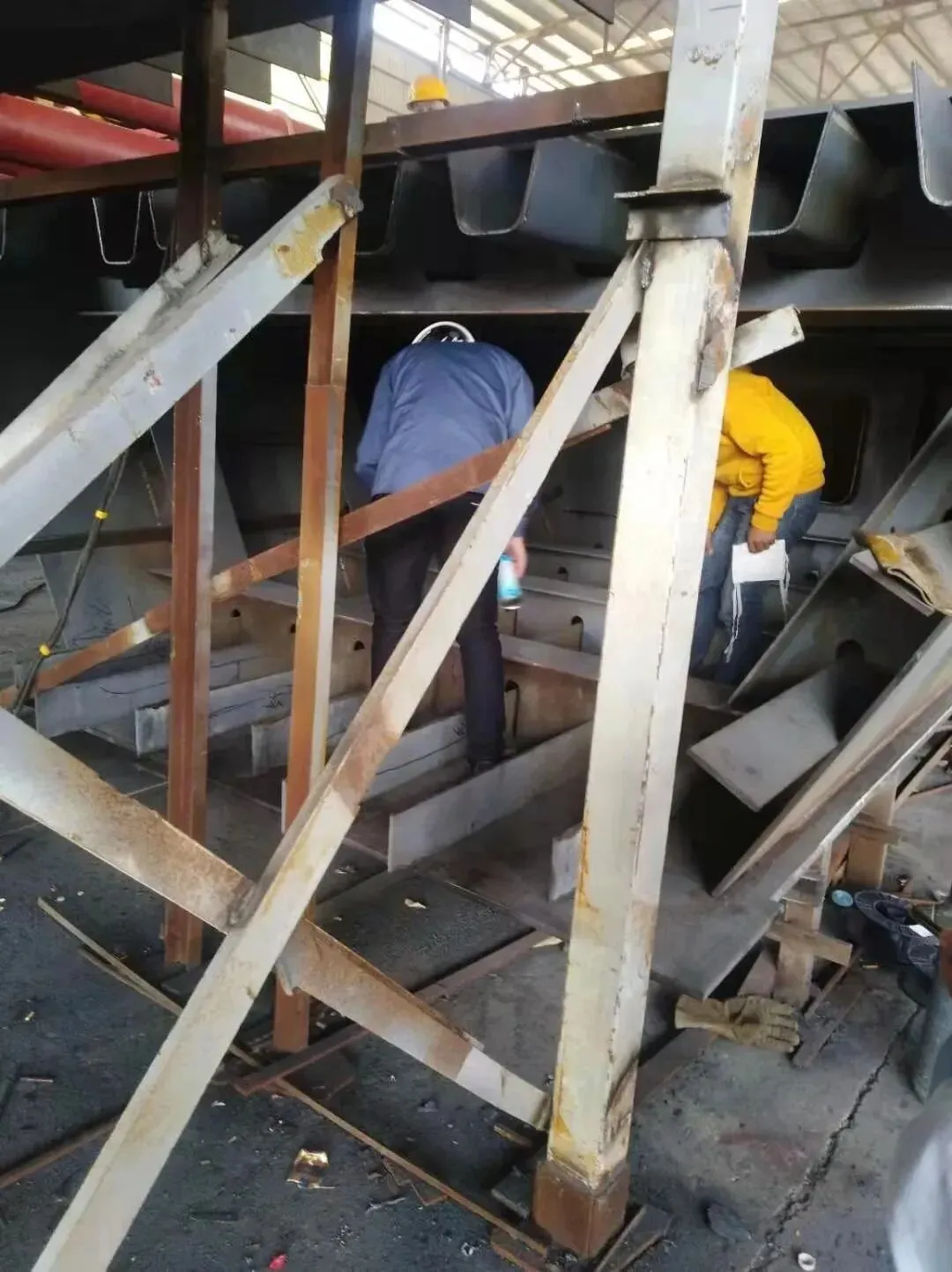

工人在钢箱梁内部加劲肋结构间作业

然后是那句关系到命的话。

钢箱梁内表面涂装属于有限空间作业，受《工贸企业有限空间作业安全规定》（应急管理部令第 13 号）和 GB 46768—2025 约束[11][12]。设计说明里最容易被漏、也最不能漏的是这一条：

还有收尾程序：喷涂结束后继续通风并设专人监护，待涂层表干后停风机 30 分钟，测氧测爆合格后方可撤离监护人员；未经测氧测爆合格，任何人不得以任何理由进入。

另外两条建议一并写进图纸：人孔尺寸与位置应允许设备进出，内部检修通道宽度应满足作业要求——这两件事在设计阶段留，成本是零；等钢箱梁焊完了再提，就是改结构。

· · ·

为什么这 8 个空格这么难填

因为每一个都存在两到四个并行口径，而且分别来自不同标准、不同行业、不同年代。除了上篇列的四项，下篇这四项的冲突更夸张：

•附着力拉开法：≥3MPa / ≥5MPa / 底漆≥5MPa 且复合≥3MPa

•电火花孔隙率：2–5kV 无击穿 / 5kV/mm 无连续击穿点——这两个相差一个量级，对 80μm 涂层来说 5kV/mm 只有 0.4kV，不可能同时成立

•保护年限：JT/T 722-2023 主要结构 30 年[10]，T/CECS 667-2020 分 2 / 6 / 11 / 15+ 年[13]，DBJ46-057-2020 分 5–15 / 15–25 / 26+ 年[14]——从 2 年到 30 年

最后这一项最要命，因为它直接决定全寿命周期成本测算里"25 年内修几次"。选哪一档，算出来的结论能翻盘。

这就是为什么"满足规范要求"这六个字在冷喷锌上特别危险。 它不是模糊，它是允许对方任选一个对自己有利的口径。

· · ·

这 8 个空格，我整理成了一本手册

《桥梁钢结构冷喷锌涂装设计与验收要点手册（2026 版）》

•25,700 字、41 张表格、10 章 + 4 个附录

•  由本号冷喷锌技术系列十一篇文章重新编排而成，剥掉了全部叙述和论证过程，只留结论、数值、条款和模板

十章分别是：材料（锌含量四层口径、三种检测方法、性能指标清单）、体系设计（内外表面两套逻辑、三级配套、封闭剂三个误用）、表面处理（Sa/St 定义级差别、四项可测指标、时间窗）、施工控制（四段间隔时间、工艺参数、用量反推法）、质量验收（四层框架、膜厚附着力判定口径）、失效诊断（决策树、咬底、白锈）、经济性（基数换算、维修成本构成、七步算法）、标准清单（40 余本含版本状态）、设计说明模板、验收记录表字段清单。

其中最可能立刻用上的是两章：

第九章「设计说明模板」——就是这 8 个空格的完整版，8 组可直接复制填空的条款（材料、体系、表面处理、施工控制、验收、送检、有限空间）。空格处强制填数值和依据标准，并且明确禁止写"满足规范要求""按产品说明书"这类空话。

第十章「验收记录表字段清单」——我在里面标了两个 ★：破坏面位置和采用的标准条款。这两项是绝大多数现有表格没有的，缺了它们，附着力测出 3MPa 你也不知道该找谁整改。

附录 B「多口径对照总表」列了 18 项指标，每项并列 2–4 个真实存在的不同口径，并给出建议取值和理由。这一页可能是全手册最实用的。

每一项数据都标了可靠性等级：【A】国家标准与主管部门文件、【B】科研机构与检测机构资料、【C】厂商与自媒体（全部加 ⚠️）。这不是免责装饰——市面上能找到的冷喷锌资料绝大多数是厂商写的，把【C】级数据当【A】级用，是这个行业里最常见的问题。

· · ·

关注公众号，发私信“冷喷锌”，可领取《桥梁钢结构冷喷锌涂装设计与验收要点手册》！

· · ·

参考文献

[1] JT/T 1266-2019《桥梁钢结构冷喷锌防腐技术条件》，交通运输部，2019-05-30 发布、2019-09-01 实施，备案号 69791-2019。

[2] HG/T 4845-2015《冷涂锌涂料》，化工行业标准。

[3] 冷喷锌施工工艺参数资料。⚠️ 单源。

[4] GB 50205-2020《钢结构工程施工质量验收标准》。

[5] GB/T 4956《磁性基体上非磁性覆盖层厚度测量 磁性法》；GB/T 6462《金属和氧化物覆盖层厚度测量 显微镜法》；GB/T 11374《热喷涂涂层厚度的无损测量方法》。

[6] 钢结构涂装工程质量验收方法，行业技术资料汇编。

[7] GB/T 31586.1-2015《防护涂料体系对钢结构的防腐蚀保护 涂层附着力/内聚力（破坏强度）的评定和验收准则 第 1 部分：拉开法试验》，等同采用 ISO 16276-1:2007，2016-01-01 实施，2025-07-01 复审结论"继续有效"。

[8] GB/T 5210-2006《色漆和清漆 拉开法附着力试验》，等同采用 ISO 4624:2002；GB/T 9286《色漆和清漆 划格试验》；GB/T 31586.2-2015 第 2 部分：划格试验和划叉试验。

[9] 冷喷锌复合涂层配套性与咬底失效案例分析，厂商技术文章。⚠️ 单源。

[10] JT/T 722-2023《公路桥梁钢结构防腐涂装技术条件》，2023-06-25 发布、2023-09-25 实施，全部代替 JT/T 722-2008，备案号 90307-2023。主要结构保护年限 30 年，钢桥面及附属钢构件 15 年。

[11] 《工贸企业有限空间作业安全规定》，应急管理部令第 13 号。

[12] GB 46768—2025《有限空间作业安全技术规范》。

[13] T/CECS 667-2020，中国工程建设标准化协会标准。

[14] DBJ46-057-2020，海南省地方标准。

· · ·
