【BIM 二级设备】备考攻略:参数化族题目的7步标准做法和6个丢分坑

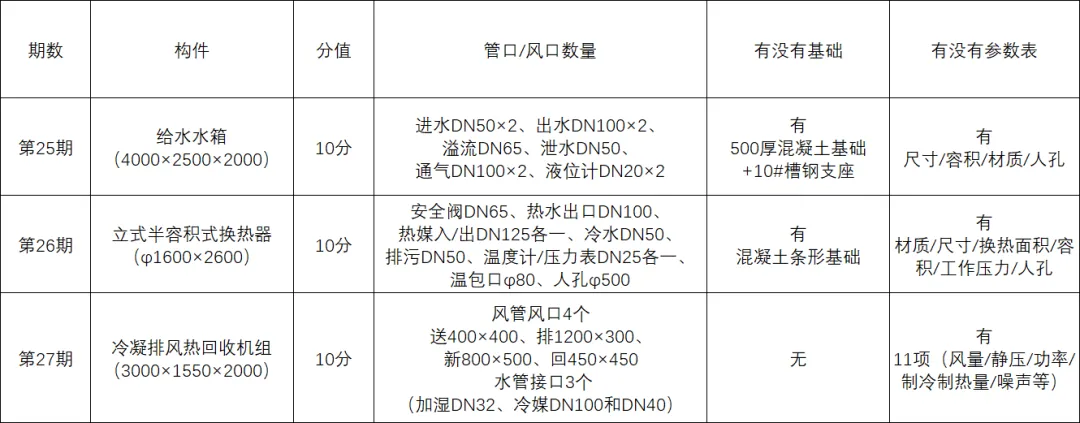

【BIM 二级设备】备考攻略:参数化族题目的7步标准做法和6个丢分坑图学会早年（第12期）对外公布过一次二级设备第一题的参考评分标准，当时考的是冷却塔，15分。虽然那是十多年前的卷子了，但评分的逻辑一直没怎么变——主体尺寸、管口位置和直径、支座、连接件参变，就这么几个得分点。近三期（25期水箱、26期换热器、27期冷凝排风热回收机组）把分值压到了10分，但考点结构几乎是复刻的。 今天小编就结合当年公示的评分标准和近几年讲师录制的真题解析，带大家重新捋一遍机电族的做题思路以及注意事项。 01 近三期到底考了什么 先把近三期第一题放在一起对一下：

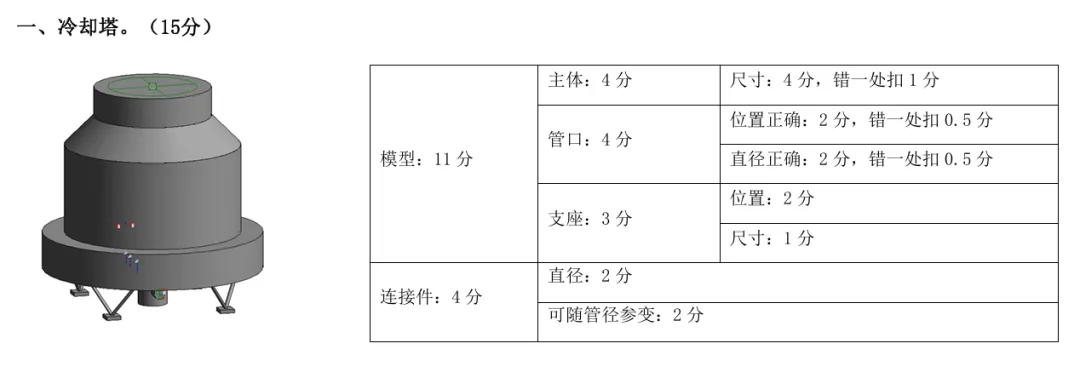

三期题目的外壳不一样：水箱是方的、换热器是圆的、热回收机组是个空调箱； 但骨架完全一样：一个主体 + 若干管口/风口 + 一个基础或支座 + 一张要录进族里的参数表。 02 从12期评分标准，反推阅卷老师在看什么 先回顾一下图学会曾公示的12期冷却塔的评分表：
这份阅卷评分表，详细的罗列了模型中每一个需要扣分的位置（实际阅卷未必会有这么严苛和细致，但大体扣分逻辑是一样的）： ① 主体尺寸是大头，但错一处只扣1分。这意味着你不用追求每个毫米都严丝合缝，几个关键总尺寸对了，大头分就拿到了。反过来讲，如果你连总长总宽都错的离谱，那肯定就是按照错一处扣1分了。 ② 管口是位置+直径双线扣分，每处0.5分。冷却塔有a到f共6个管口，位置错一个扣0.5，直径错一个再扣0.5。近三期管口更多：25期水箱有10个管口、26期换热器有10个接口、27期有7个风口/接口，同时整道题分值也从15分压缩到10分，实际上阅卷关于管口和直径这部分，大概率是2-3分，缺1个扣1分，直到这两三分都扣完。

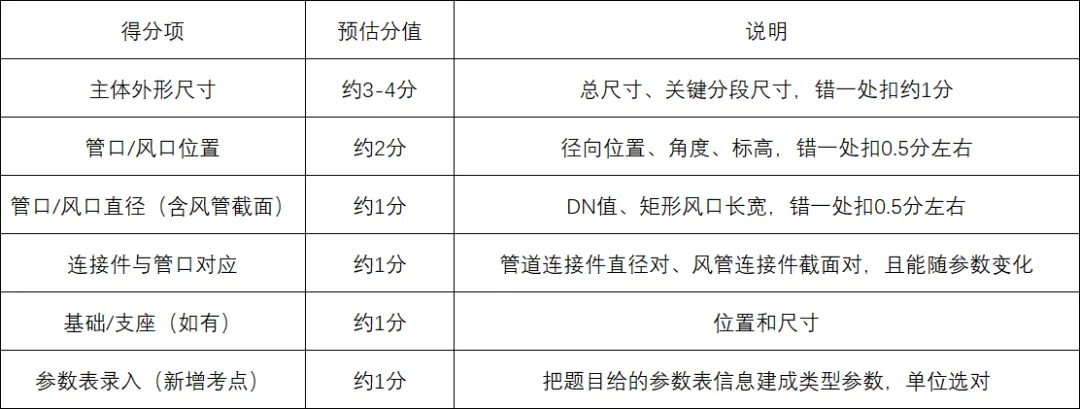

③ 连接件占4分，其中可随管径参变独占2分。这是整道题最参数化的部分：你在族里画的那个连接件，直径必须跟管口直径参数联动，改了参数连接件跟着变。很多考生画了个连接件就完事，忘了跟参数挂钩，这2分就没了。 ④ 支座/基础是独立得分项。12期支座3分，25期有混凝土基础+槽钢支座，26期有混凝土条形基础。这东西在图纸最底下一行小尺寸里，最容易被一眼带过，但它单独计分。 把15分制按比例换算到现在的10分制，近三期的阅卷得分点大概是这样分配的：
需要注意的点，是最后一项——参数表录入。参数表录入是近三期题目里白纸黑字写出来的要求（将参数表中信息添加到模型中，保证参数单位正确），12期没有明确提这一条，但现在它是写在题干里的，不写就真扣分。 03 一道参数化族题，到底该怎么做 明白了阅卷看什么，那么在我们后续练习和考试时候，做题的流程基本也就确定了，第一题一般预留时间在15分钟左右（如果模型过于复杂，比如22期，可适当增加到25分钟，但一定不能把拿满分作为目标，大体外观一致，尺寸基本正确即可）： 第一步：读题1~2分钟，把得分点看清楚。拿到卷子先别急着进Revit，把题目要求的构件名、文件名、分值、参数表条目，一条一条列出来。特别是文件名——冷凝排风热回收机组+考生姓名.xxx这种，考场上一紧张真有人写成别的。 第二步：建主体，先锁总尺寸。不管是长方体水箱、圆柱换热器还是空调箱，先把总宽、总深、总高三个尺寸用对齐锁死，再去做分段尺寸。主体错一处扣1分，总尺寸错了是最贵的错误。26期换热器上下是椭圆封头、25期水箱是人孔+槽钢支座，这些细节后面再加，不要一开始就纠结。 第三步：做管口/风口，先定位再给直径。每个管口先解决放哪——对照立面图看标高，对照俯视图看径向位置和角度（26期俯视图上45°、30°、15°的角度标注一个都不能漏），再给直径。建议建一个共享参数管径，所有管口直径都绑到这个参数上，后面改起来一处改、处处变。 第四步：加连接件，这是参数化三个字的命门。每个水管管口放一个管道连接件，系统选家用管道或其他管道，直径绑定到管口直径参数；27期那种矩形风口，放风管连接件，宽度高度绑到风口截面参数。关键动作：放完连接件之后，打开族类型，改一下管径参数，看看连接件的直径跟着变不变。不变就是没绑上，2分没了【因为设备专业的参数化和建筑/结构专业的考察思路不一样，没有另外两个专业那么复杂，所以这2分必须要拿下】。 第五步：补基础/支座/人孔。25期槽钢支座是在基础平面图上一根根标的，26期人孔φ500在正面和俯视图各出现一次，27期没有基础但4个风口一个都不能少。这些都是图上画了就得建的送分点，漏了纯亏。 第六步：录参数表。切到族类型对话框，把题目参数表里的每一行建成参数。数值类选长度/面积/体积/功率等对应单位，文字类选文字。这里最坑的是单位——m³和ft³、kW和W、dB(A)这种，单位选错等于没录。27期参数表有11行，一行一行对着建，不要漏。 第七步：存盘，文件名严格按题干。给水水箱+考生姓名.rfa、立式半容积式换热器+考生姓名.rfa、冷凝排风热回收机组+考生姓名.rfa，存到准考证号+姓名命名的文件夹里。 04 考场最容易丢分的几个坑 结合近三期题目特点，有几个坑是考生反复踩的： 坑1：管口位置只看一个视图。题目给了正/俯/左/右多个视图，管口的标高在立面图上、径向位置在俯视图上、角度在俯视图上。只看正视图放管口，放到俯视图上位置就歪了。26期换热器俯视图上那几个45°、30°、15°的角度标注，是专门用来定位管口的。 坑2：把风管连接件画成了管道连接件。27期第一次在近三期里同时考了风管风口（4个矩形风口）和水管接口（3个DN接口）。矩形风口要放风管连接件，圆形水管接口放管道连接件，搞反了项目里根本接不上风管，阅卷一眼就能看到。 坑3：连接件直径没绑参数。这是12期评分表里明明白白写着2分的可随管径参变。很多人在管口位置硬编码了一个直径数值，连接件直径也填死了，改参数时连接件纹丝不动。 坑4：参数表录了，但单位不对。保证参数单位正确这句话在三期题干里都出现了。换热面积7m²、有效容积3.5m³、工作压力1.0MPa、制冷量80.9kW——单位选错，在Revit里参数值会差一个数量级。录完一个对着题目核一个。 坑5：基础/支座漏建。25期图纸最下面有500mm水箱基础（混凝土）和10#槽钢支座两行，还有基础平面图；26期正视图底下有混凝土条形基础。这些东西藏在图纸边缘，不画就丢约1分。 坑6：文件名不按要求。以'冷却塔+考生姓名.xxx'为文件名这种话，每期都写。考场上时间紧，有人直接存模型1.rfa，这在阅卷时是要扣文件命名分的。 05 备考阶段怎么练 参数化族这道题，练的不是画得像，是按得分点画。结合这么多年的培训经验，小编整理了以下几个备考注意事项，供大家参考： ① 把25/26/27三期真题各做两遍。第一遍掐表15-20分钟做完，对着题目自己对一遍尺寸和管口；第二遍在第一遍基础上改，重点改连接件绑参数和参数表单位这两个最容易丢分的环节。三期做完，你会发现自己已经能一眼看出题目里哪些尺寸是关键总尺寸、哪些管口是送分点。 ② 单独练连接件随管径参变这一个动作。新建一个公制常规模型族，画一个简单方块，放两个管道连接件，把连接件直径绑到一个管径参数上，然后改参数看连接件动不动。这个动作练熟了，考场上不会忘。 ③ 养成录参数表的习惯。很多考生练的时候只画模型不录参数，考场上才发现参数表有11行要录，手忙脚乱。练的时候就把录参数当成固定动作，跟存盘一样重要。 ④ 考试时别在细节上死磕。题目自己都说了未标明尺寸、样式及材质不作要求。这意味着水箱内壁要不要加厚、换热器封头曲率做不做精确、机组面板上分几条线，都不加分。把时间花在管口位置、直径、连接件、参数表这几个明确计分的地方，性价比最高。 写在最后 回头看，BIM二级设备第一题从12期冷却塔到27期热回收机组，十几年过去，构件换了一茬又一茬，但阅卷的逻辑一直很朴素：外形对不对、管口放哪、直径多少、连接件能不能跟着参数变、题目给的参数录没录进去。 这几个点都踩中，10分拿到8分以上并不难。真正拉开差距的，往往不是软件操作，而是有没有带着这题阅卷看什么的意识去画图。 祝大家今年12月的考试都一次通过。
