没有LabVIEW源码,NI硬件到期怎么办?军工项目实战案例
没有LabVIEW源码,NI硬件到期怎么办?军工项目实战案例

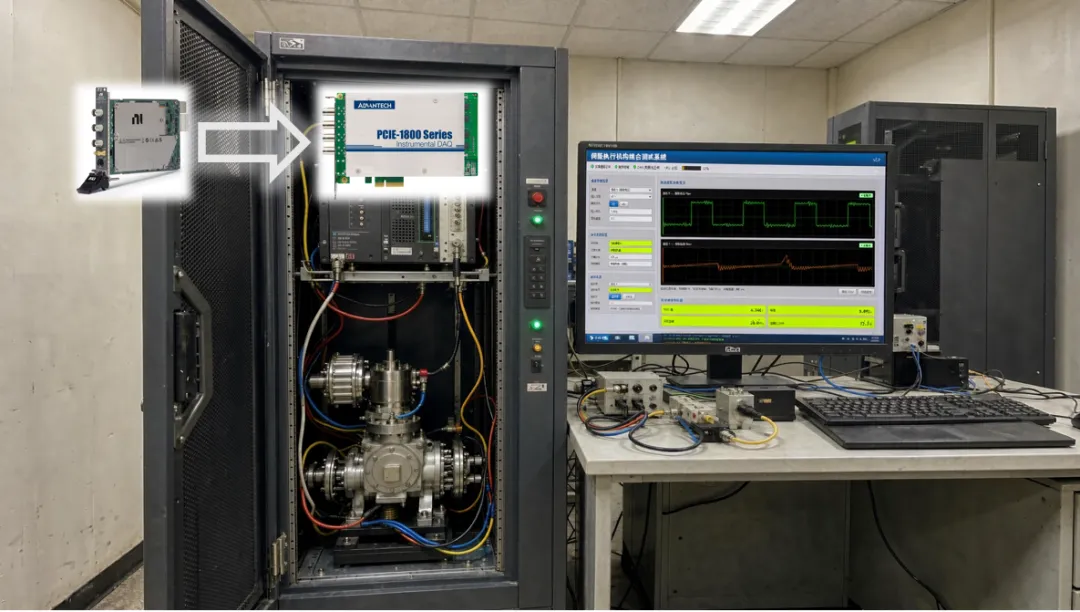

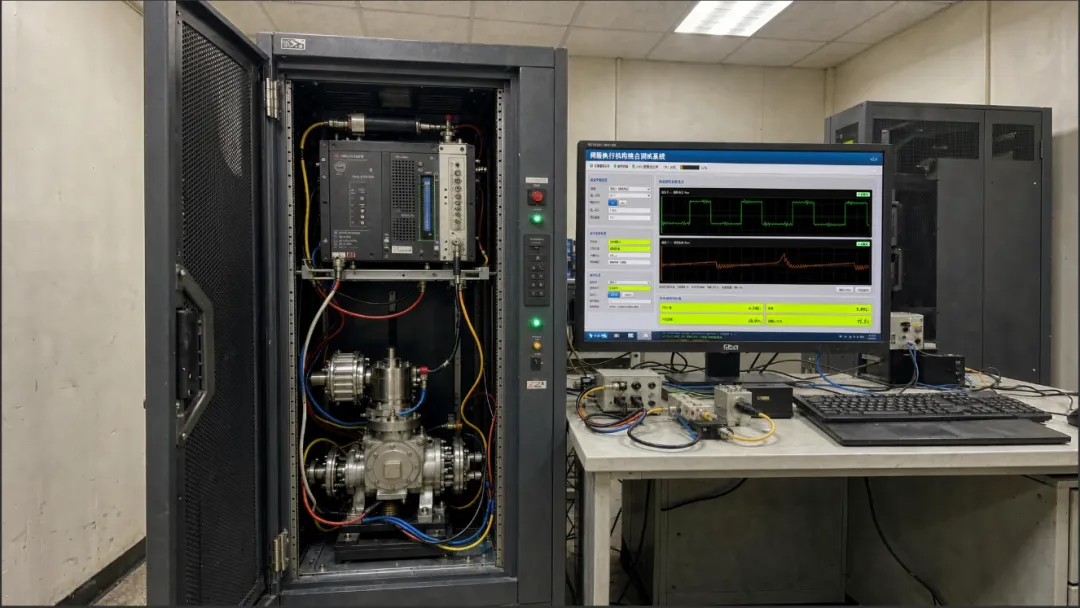

某军工配套企业一直使用伺服执行机构综合测试台，用于舵机、大功率伺服机构型式试验与出厂检测，被测对象包含伺服电机、谐波减速组件、功率驱动单元，试验过程需同步捕获IGBT开关瞬态、母线电压电流尖峰、位置反馈抖动、PWM振铃等高速瞬态信号。原测试系统基于NI PXI‑1042Q机箱，搭载NI PXI‑5122双通道高速数字化仪构建采集链路，上位机为LabVIEW编译可执行程序，直接调用NI‑SCOPE驱动接口，原系统交付无原始VI源代码。 受供应链周期及限购影响，NI备件无法购买和满足军工项目节点要求；同时系统存在源码缺失、上层测试逻辑无法重构的约束条件。客户只能背水一战：在不修改原有LabVIEW可执行程序、不改动测试流程、不调整试验判定算法的前提下，完成硬件底层替换，保障高速采集指标与原有测试能力等效，实现国产化硬件平滑迁移。
本项目采用无源码DLL适配层技术路线，新建niScope_64.dll文件替换NI同名动态库，DLL内部构建NI‑SCOPE接口与研华高速采集硬件之间的中间适配层，实现“上层应用软件不变、底层硬件替换”的平滑迁移。

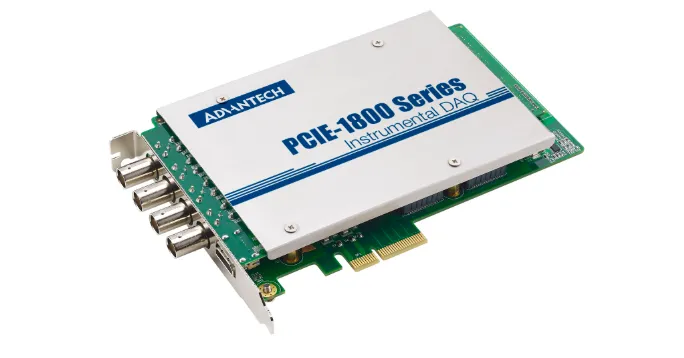

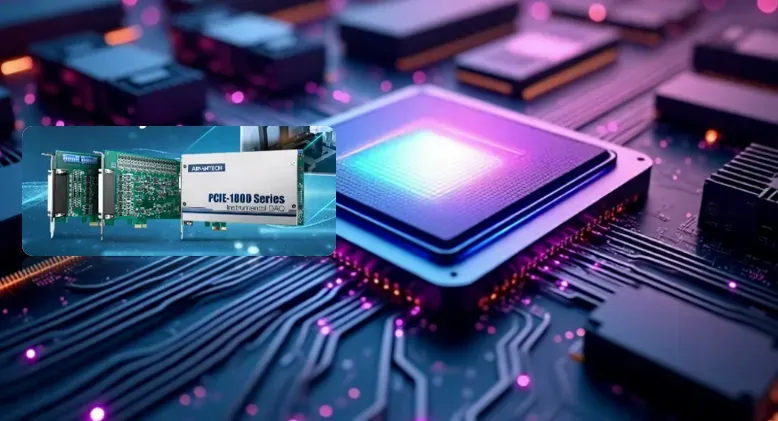

硬件采用PCIE-1840，4通道，16位，125 MS/s高速数据采集卡
对原LabVIEW编译程序进行全链路执行分析，完整捕获底层NI‑SCOPE 11个函数调用序列均来自niScope_64.dll，逐函数解析输入参数、输出参数、调用时序与返回状态，精准定位程序运行逻辑： 梳理出11个核心调用函数，区分配置类、查询类、数据采集类接口，形成标准化接口映射规范，为适配层开发提供精准依据。 根据解析结果，建立NI‑SCOPE函数与研华DAQNavi接口的一一映射关系：
按照NI‑SCOPE官方接口规范编写适配层动态库，验证原LabVIEW程序可正常加载、调用链路无中断；在此基础上，将研华WaveformAiCtrl采集接口逐步嵌入对应niScope函数，完成参数转换、数据格式封装。 针对采集函数实现初始化配置、启动采集、数据读取、停止采集完整流程，将研华硬件采集到的原始波形数据按照LabVIEW波形簇格式封装输出；针对测量类接口，采用软件算法替代原驱动内置计算，保证测量结果工程等效。最后bulid出新的niScope_64.dll替换原有dll。
本案例针对军工测试装备“无源码、强时序、高可靠”的替换需求，验证了基于DLL适配层的第三方硬件迁移技术可行性。通过深度解析原程序底层驱动调用逻辑，建立NI‑SCOPE与第三方采集硬件的精准接口映射，在不依赖原有工程源代码的前提下，实现进口高速数字化仪的国产化平滑替换。该方案完整保留原有测试系统的软件资产与试验能力，既解决了进口硬件供应链周期问题，又通过架构优化提升了系统运行效率，可为同类军工测试台、在环仿真系统、功率硬件测试平台的硬件国产化改造提供标准化技术路径。
参考链接 [案例合集]研华:从高速量测到AI预测性维护的落地实践(55篇) 告别CPU瓶颈！研华GPU Direct × PCIe高速采集系统极速登场
一、项目概况
二、原有NI采集系统技术状态
2.1 硬件配置

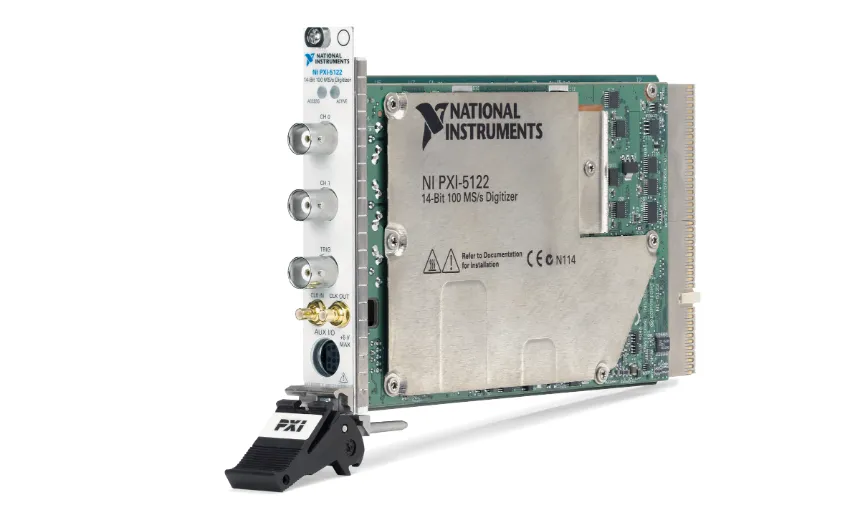

采集设备：NI PXI‑5122，双通道同步采样，14bit分辨率，100MS/s最大采样率，100MHz模拟带宽，支持PXI背板时钟与触发同步； 采集通道：CH0采集驱动栅极电压，CH1采集直流母线电流； 触发方式：通道边沿触发+TTL外部触发，实现多设备时间同步。
2.2 原有系统痛点
硬件供应链风险：NI PXI‑5122供货周期长，无法匹配军工项目交付节点； 源码缺失：无法通过修改VI源码适配第三方硬件，常规驱动替换方案不可行； 专用接口依赖：程序深度绑定NI‑SCOPE驱动专有函数，无法直接调用研华DAQNavi等第三方采集接口。
三、总体技术方案
3.1 技术架构

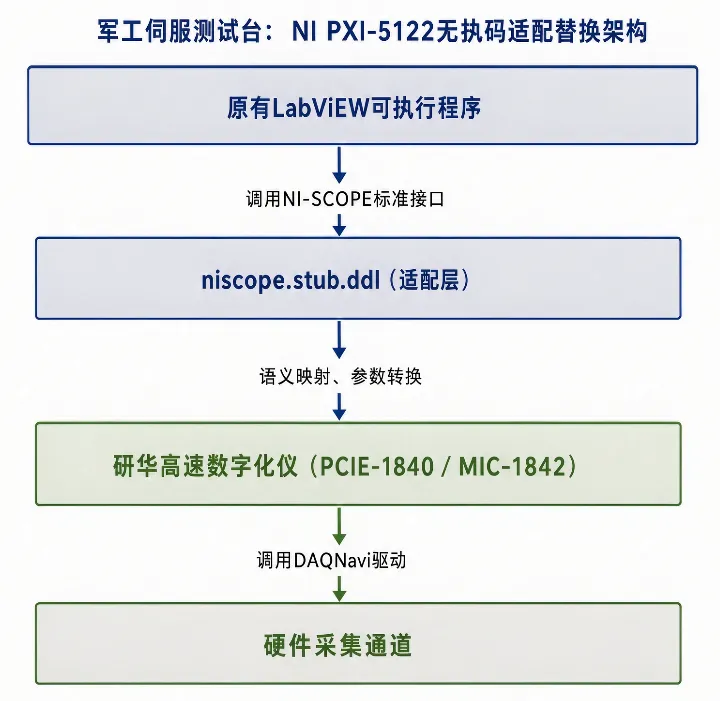

3.2 数据采集卡
1、4通道同步采集，每通道可达125 MHz，16位分辨率
2、PCIE X4接口，支持2GB数据传输
3、不间断的数据流功能
4、2GB板载数据内存
5、可选择输入抗阻1M或50Ohm
6、内置可调谐的抗混叠滤波器
7、AC/DC耦合支护
3.3 核心设计原则
接口兼容:完整兼容原程序调用的全部niScope函数，保持函数签名、参数类型、返回值规范与NI官方驱动完全一致；
指标等效:替代硬件采样率、分辨率、带宽、触发模式等核心指标对标NI PXI‑5122，保障瞬态信号采集能力不降级；
风险可控:适配层内部先完成接口映射验证，逐步填充硬件采集逻辑，不破坏原有程序调用链路。
四、实施过程
4.1 驱动调用链路深度解析

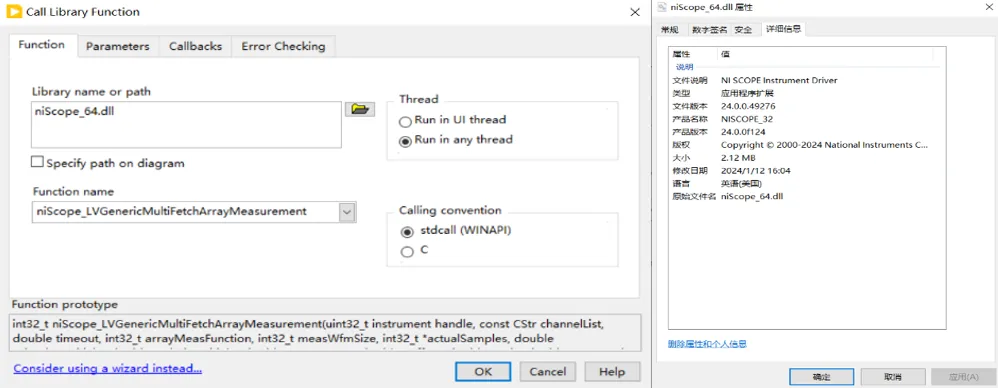

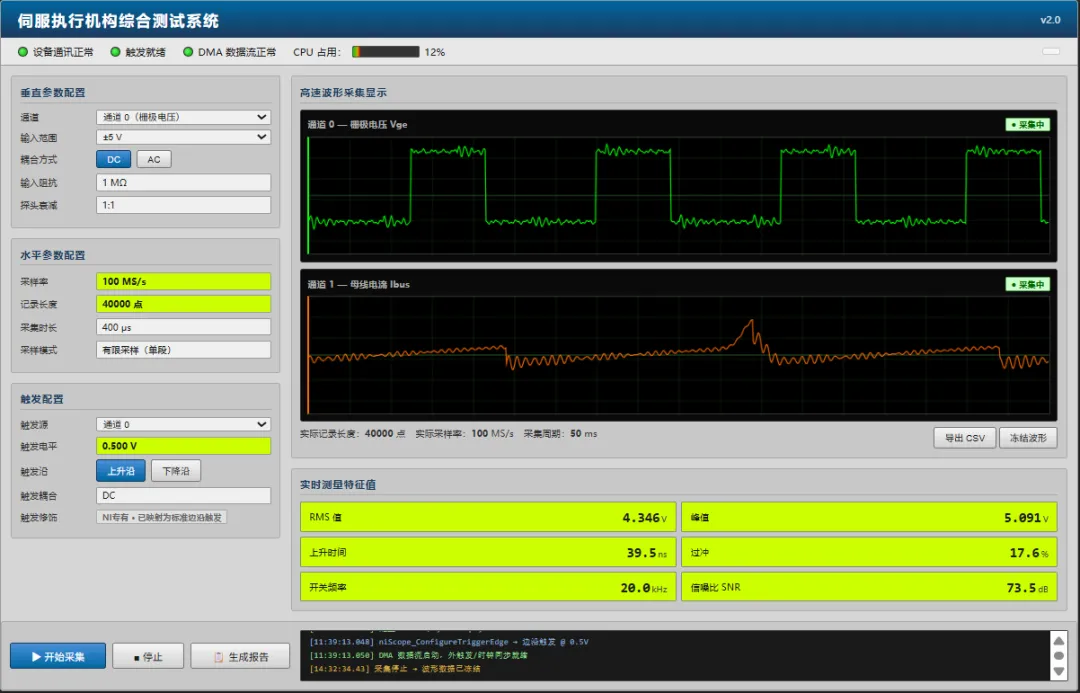

垂直参数：输入范围±5V，DC耦合，1MΩ输入阻抗； 水平参数：采样率100MS/s，单段记录长度40000点，对应400μs采集时间窗口； 触发配置：通道上升沿触发，触发电平0.5V； 循环执行逻辑：50ms周期循环内重复执行参数配置、状态查询、波形读取、测量值计算； 关键采集接口： niScope_LVGenericMultiFetchArrayMeasurement 完成原始波形读取。
4.2 关键接口映射与适配层开发
NI‑SCOPE函数 | 功能定义 | 研华DAQNavi对应实现 |
|---|---|---|
niScope_ConfigureVertical | 通道量程、耦合方式、输入阻抗配置 | WaveformAiCtrl通道参数配置接口 |
niScope_ConfigureHorizontalTiming | 采样率、记录长度、采样模式配置 | 设置采样率、缓存深度、有限采模式 |
niScope_ConfigureTriggerEdge | 边沿触发源、触发电平、触发沿配置 | 硬件边沿触发、外部TTL触发配置 |
niScope_LVGenericMultiFetchArrayMeasurement | 批量读取波形数据簇 | WaveformAiCtrl::GetData读取原始波形缓冲区 |
niScope_LVSingleFetchMeasurement | 驱动内置特征值计算 | 软件后处理算法实现RMS、峰值、上升时间计算 |
niScope_ActualRecordLength | 查询实际记录长度 | 返回预设采样点数，与配置参数保持一致 |
int32_tniScope_LVGenericMultiFetchArrayMeasurement(uint32_t instrument handle, const CStr channelList, double timeout, int32_t arrayMeasFunction, int32_t measWfmSize, int32_t *actualSamples, double *absoluteInitialX, double *relativeInitialX, double *xIncrement, double *offset, double *gain, double *reserved1, double *reserved2, double *measWfm);{......// 填输出参数if (actualRecordLength) *actualRecordLength = (ViReal64)numPoints;if (sampleRate) *sampleRate = 10000000.0; // 10 MS/sif (startTime) *startTime = 0.0;ErrorCode ret;......ret = ctrl->Prepare(); // Step 1: 分配采集缓冲区ret = ctrl->Start(); // Step 2: 启动硬件采集ret = ctrl->GetData(40000, wfmData, -1); // Step 3: 读 40000 点到缓冲区ctrl->Stop(); // Step 4: 停止return VI_SUCCESS;}
4.3 系统调试与指标验证

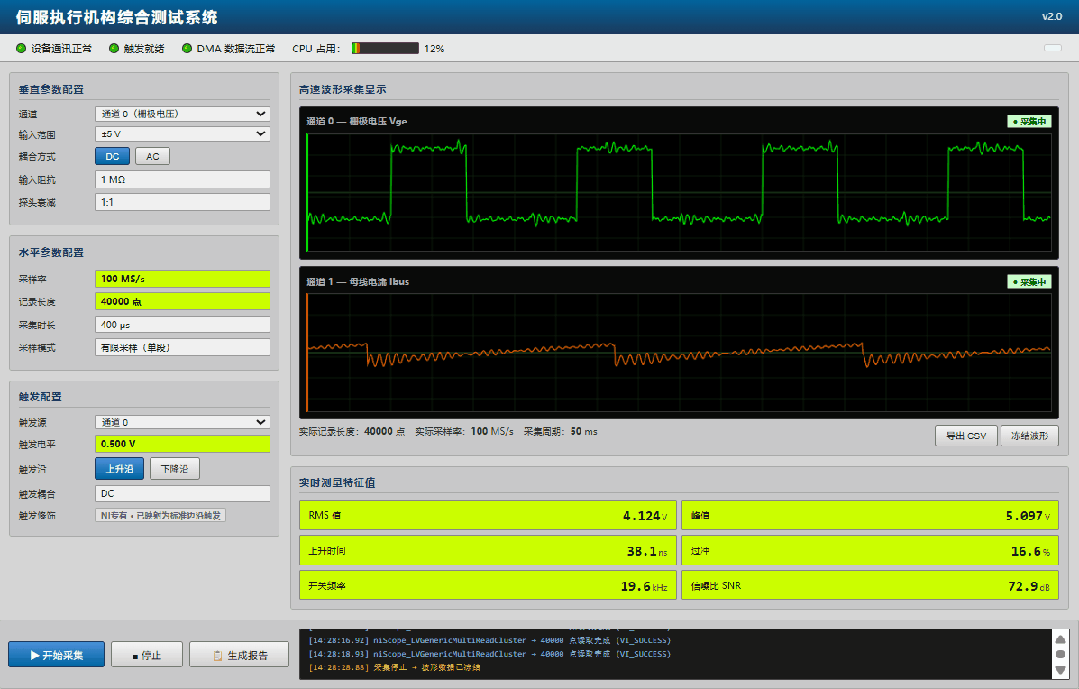

静态验证：确认适配层所有导出函数可被原程序正常调用，无缺失接口、无调用崩溃； 波形对比验证：在同一伺服测试工况下，对比NI PXI‑5122与研华高速采集卡输出波形，IGBT开通瞬态过冲、母线电流振铃、位置反馈抖动特征保持一致，过冲量测量误差小于2%； 性能优化验证：在dll中增加重复配置判断逻辑，将循环内可能的重复配置逻辑剥离至初始化阶段，系统CPU占用率降低40%以上，采集周期稳定性显著提升； 环境适应性验证：在军工测试台电磁环境、宽温工况下完成连续72小时稳定性试验，无数据丢失、无触发异常。
五、实施成效
交付周期可控：依托研华高速采集硬件现货资源，整体替换实施周期控制在3周以内，解决NI设备长交期带来的项目进度风险；
上层软件零改动：原有LabVIEW可执行程序、测试流程、报表模板、判定逻辑均无需修改，规避无源码重构风险；
采集性能等效：替代硬件实现100MS/s同步采样、14bit分辨率，完整保留100MHz带宽信号采集能力，瞬态特征捕获效果与原NI方案一致；
系统资源优化：通过配置与采集逻辑解耦，消除无效重复调用，提升系统运行效率；
供应链自主可控：硬件采用通用商用高速采集设备，配套SDK免费开放，后续维护、扩容不受原厂供货约束。
