【高中物理必修一】第二章 匀变速直线运动的研究——实验:探究小车速度随时间变化的关系

前言

有关必修一第二章第一节实验部分内容的相关知识点都放在了讲义里，上一章有关打点计时器的相关知识也一并放入了这次的讲义，这里同样只额外讲解一些注意事项。

文章末尾会放上部分讲义截图，有需要完整讲义（含习题解析）的可以后台发送“高中物理讲义”领取。

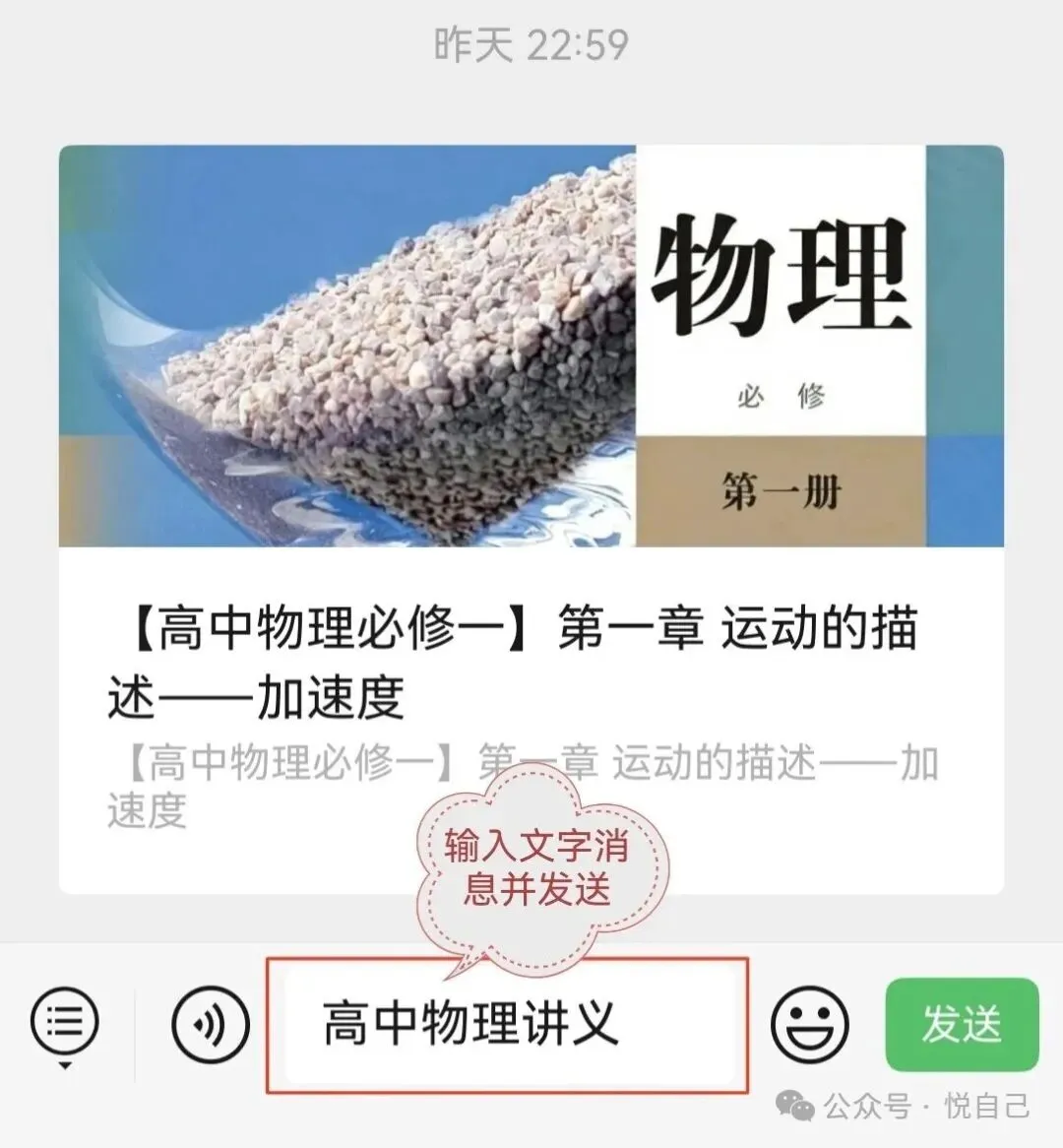

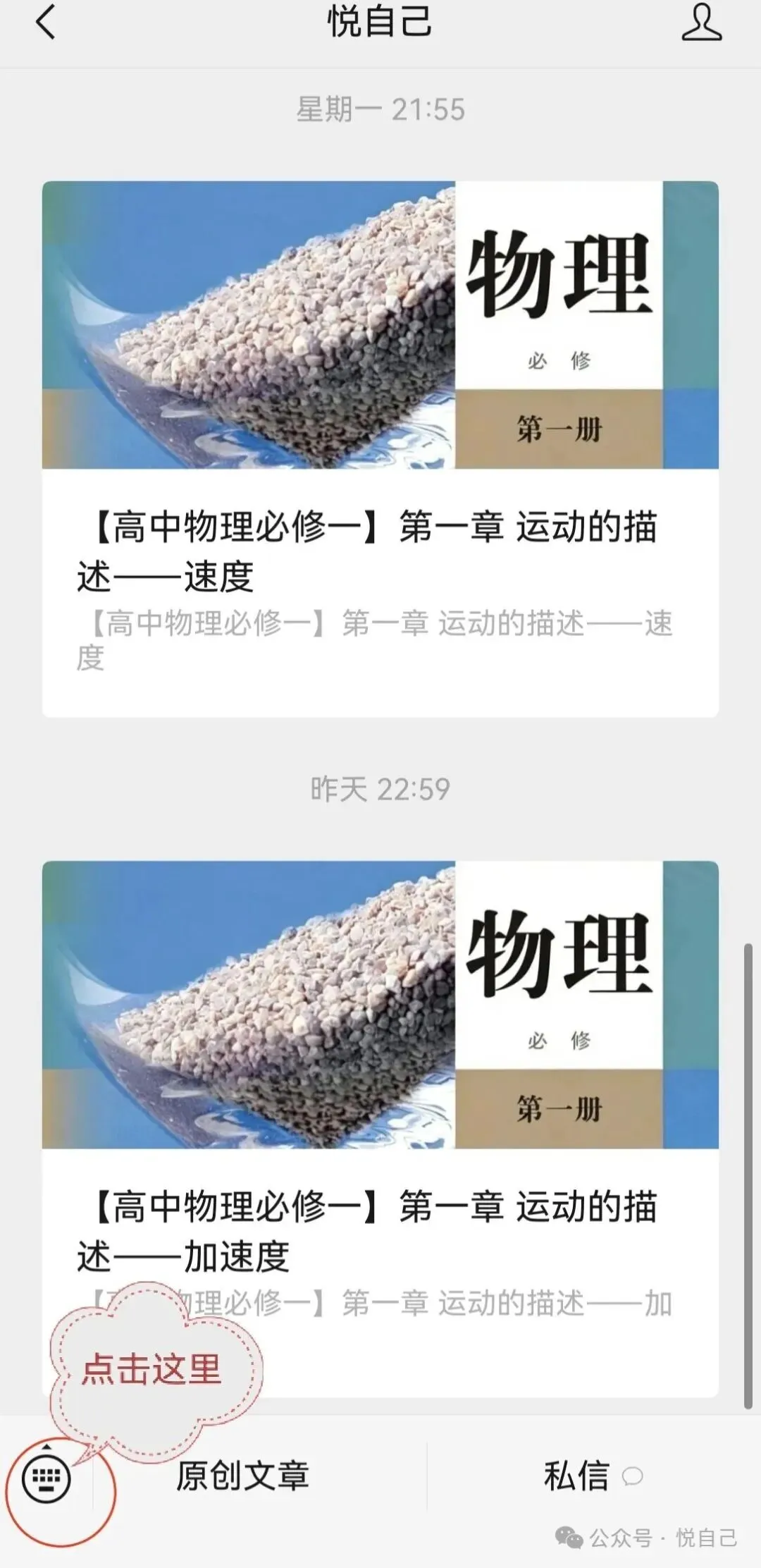

【注意】（不要点私信菜单，那个后台会自动回复，需要点击旁边的键盘输入消息，你将收到夸克网盘分享信息，点击进入就可领取目前为止所有的讲义，如下所示：）

本节的学习目标：

1、理解打点计时器的工作原理；

2、通过实验探究物体运动的速度随时间变化的规律，提升实验设计、信息处理、做出解释等科学探究方面的能力；

3、描绘物体运动的v-t图像，通过对图像的分析得出物体速度变化的规律；

4、探究小车速度随时间变化的规律的实验过程，体会研究直线运动的一般思路。

1、电磁打点计时器的工作原理

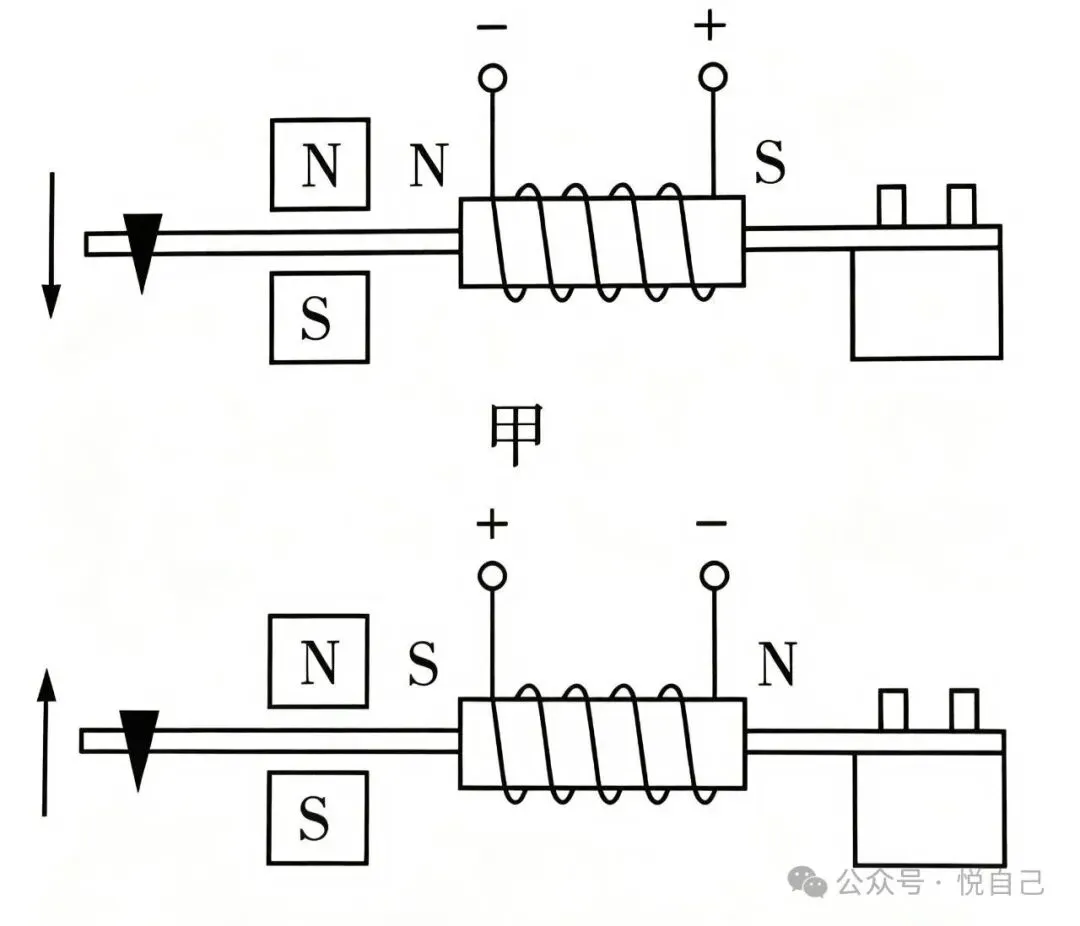

如上图所示，电磁打点计时器上的线圈通有交变电流时，穿过它的钢制振片被磁化，而且固定振针的一端时而为N极，时而为S极，并周期性的变化，在永久磁铁的作用下周期性振动，在纸带上打下一系列的点。

2、电火花计时器的工作原理

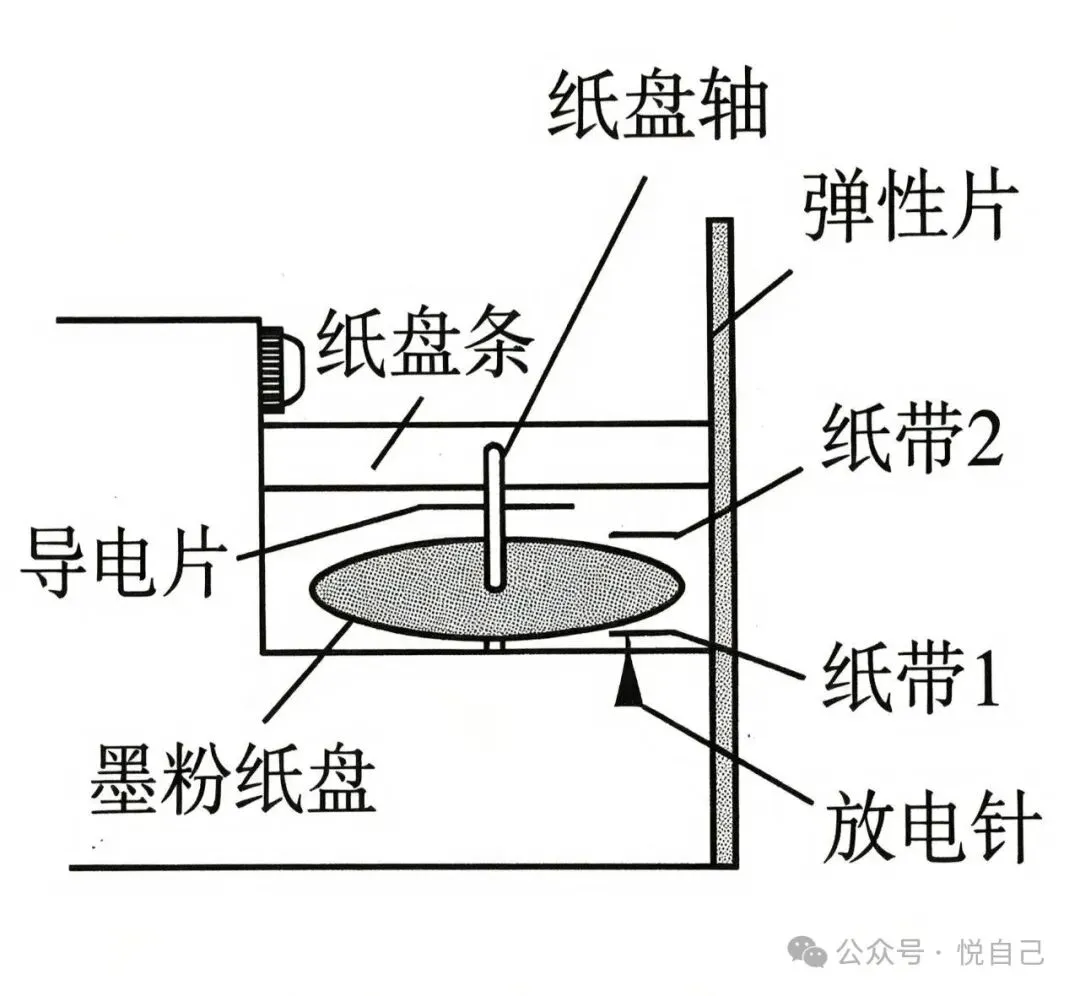

（1）墨粉纸盘套在纸盘轴上，将纸带穿过限位孔；

（2）将墨粉纸盘夹在两纸带之间。拉动纸带时依靠两纸带的摩擦作用可带动墨粉纸盘转动，保证墨粉能均匀使用；

（3）接通220V交流电，按下脉冲开关，内部电路产生高压脉冲，电流从放电针（正极）→墨粉纸盘→纸盘轴（负极），瞬间产生火花放电；

（4）电火花高温把墨粉纸盘上的墨粉熔化、转移到下方运动的纸带上，形成点迹。

大家也可以去视频号看相关的视频！

3、探究实验过程中的注意事项

（1）开始释放小车时，要使小车靠近打点计时器，目的是为了在纸带上打更多的点；

（2）一定要先接通电源，等打点稳定后，再释放小车，目的是在纸带上打出更多可利用的点；

（3）打点完毕，立即断开电源，目的是防止损坏打点计时器；

（4）要防止槽码落地，避免小车跟滑轮相碰，当小车到达滑轮前及时用手按住小车；

（5）连接小车和槽码的细绳一定要与长木板水平，保证小车加速度不变。

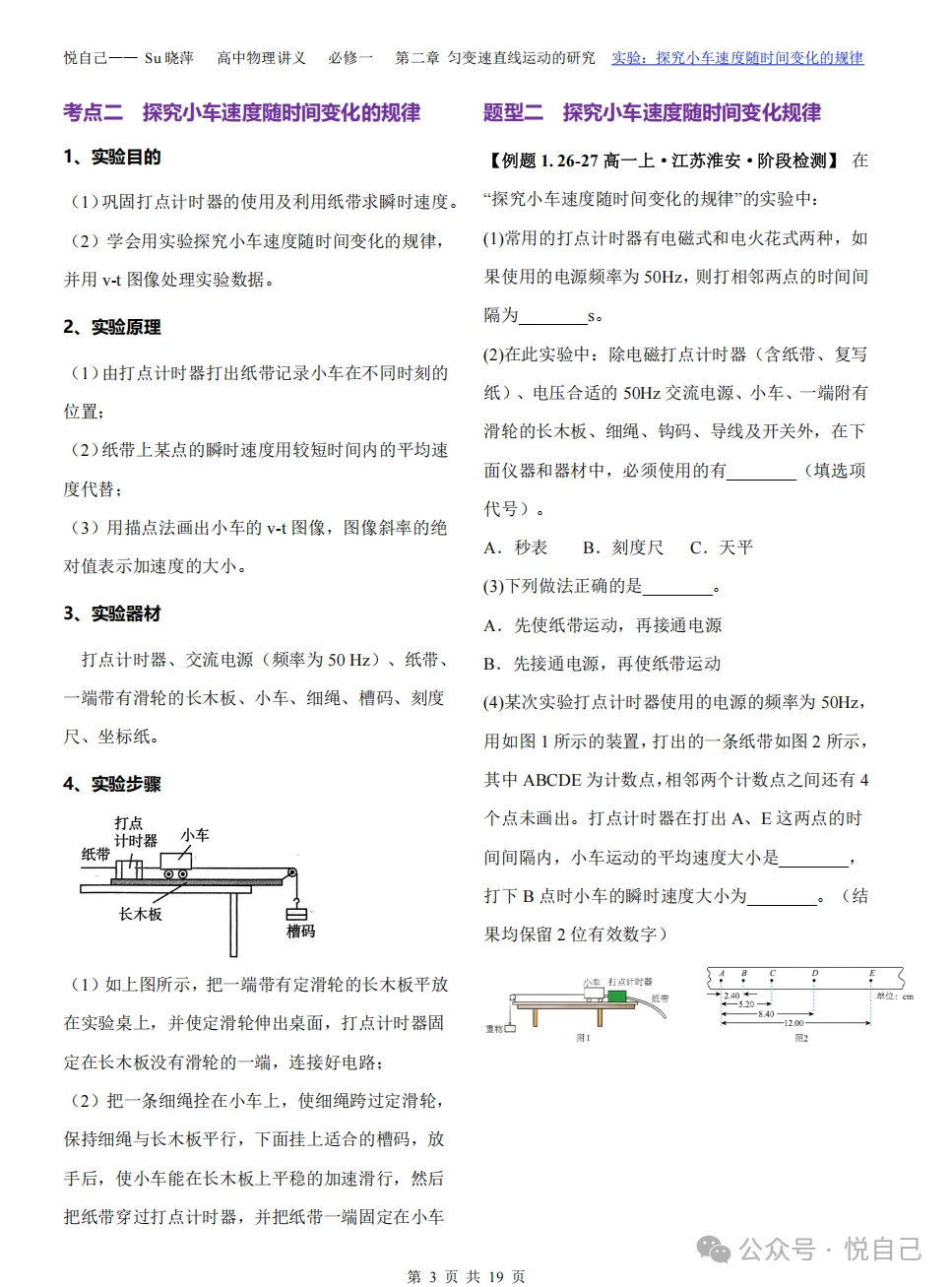

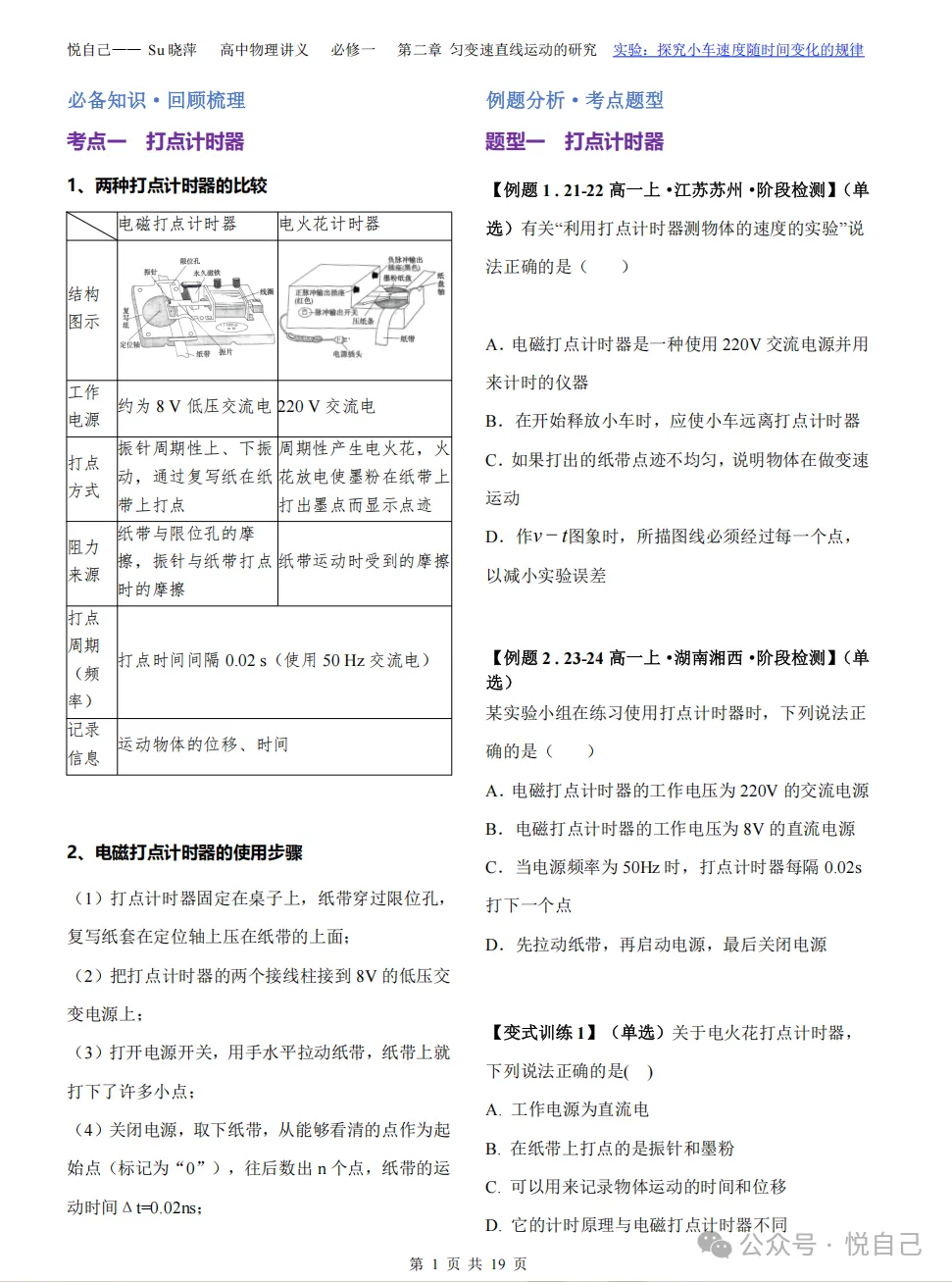

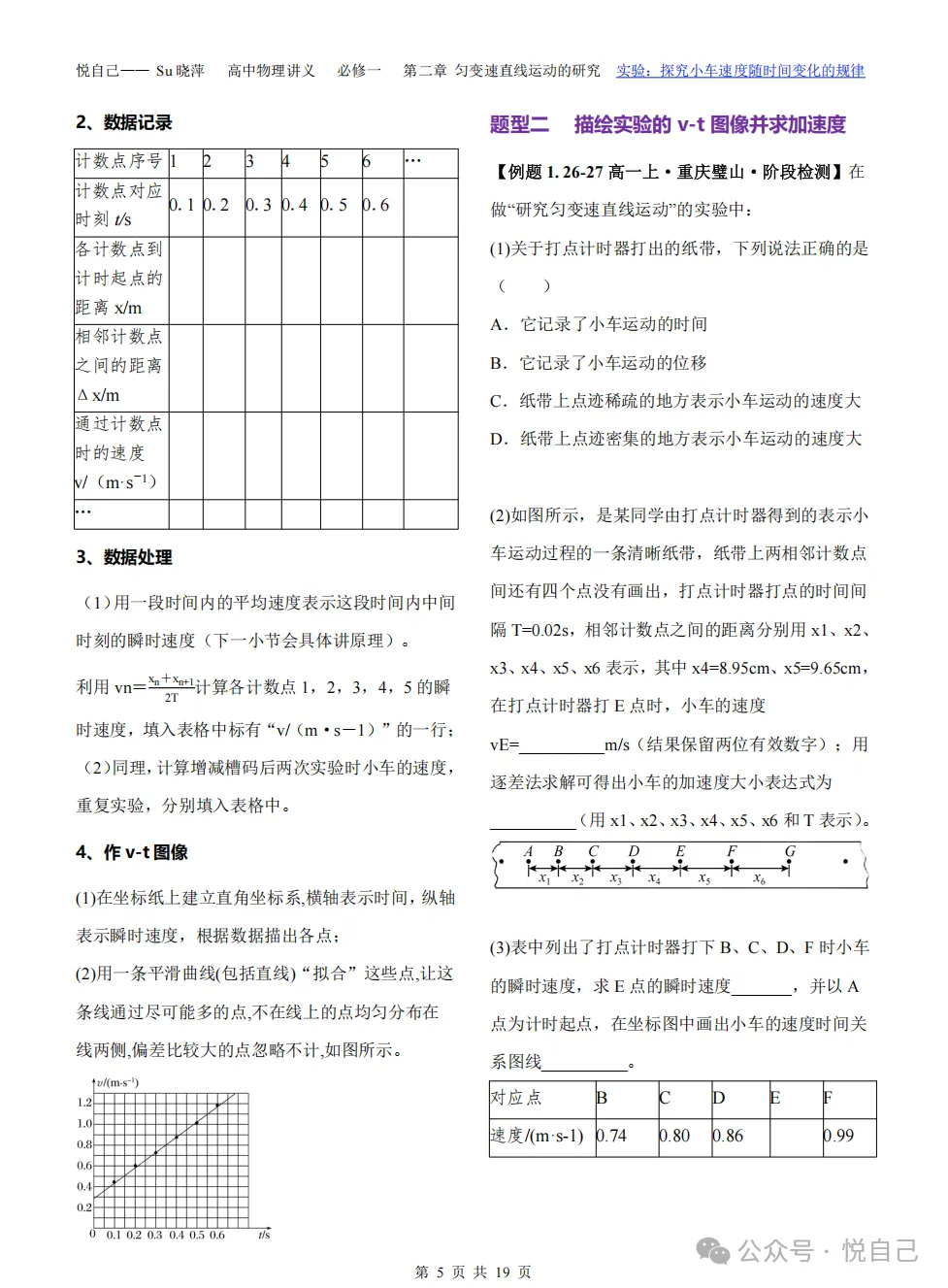

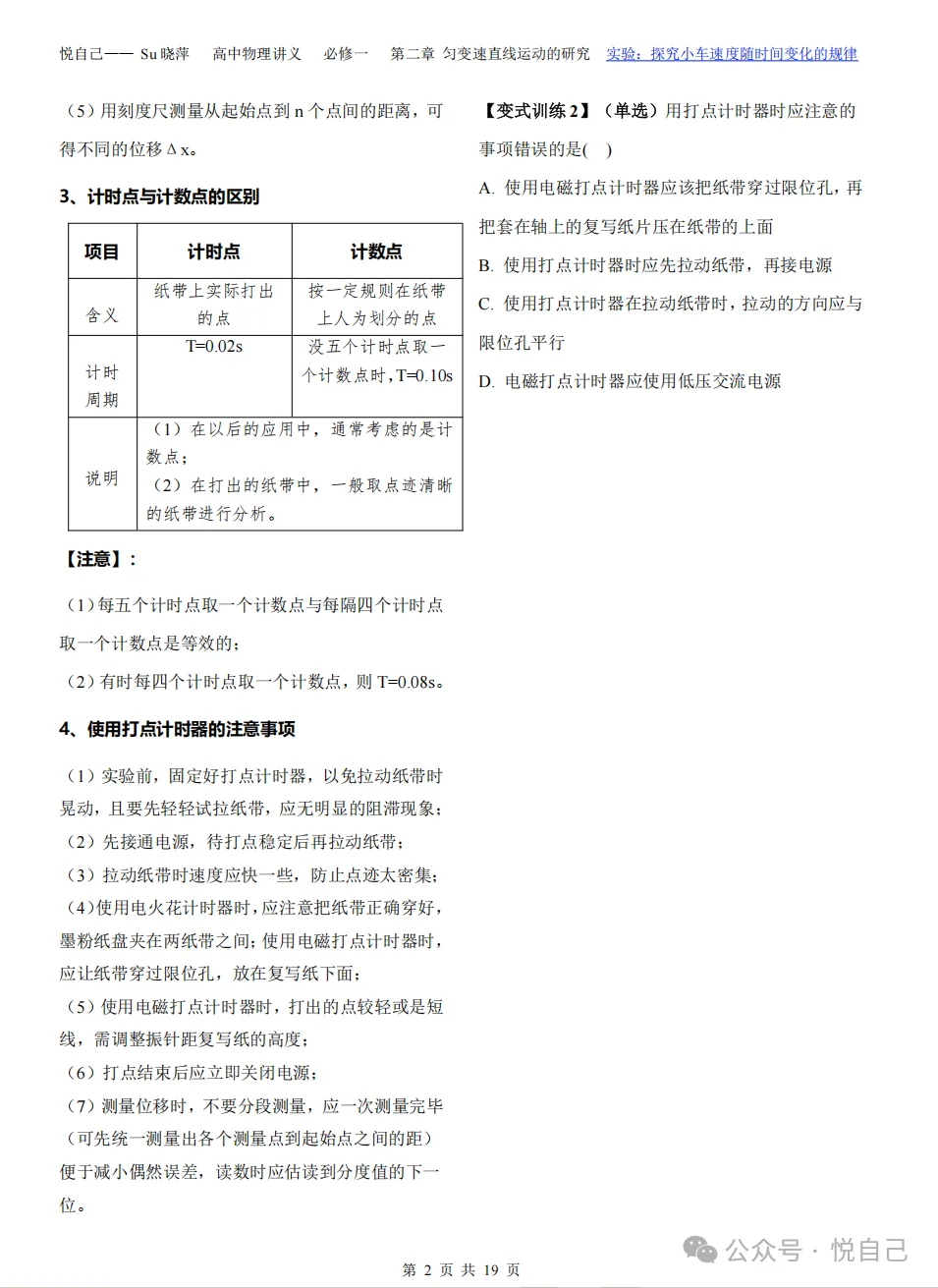

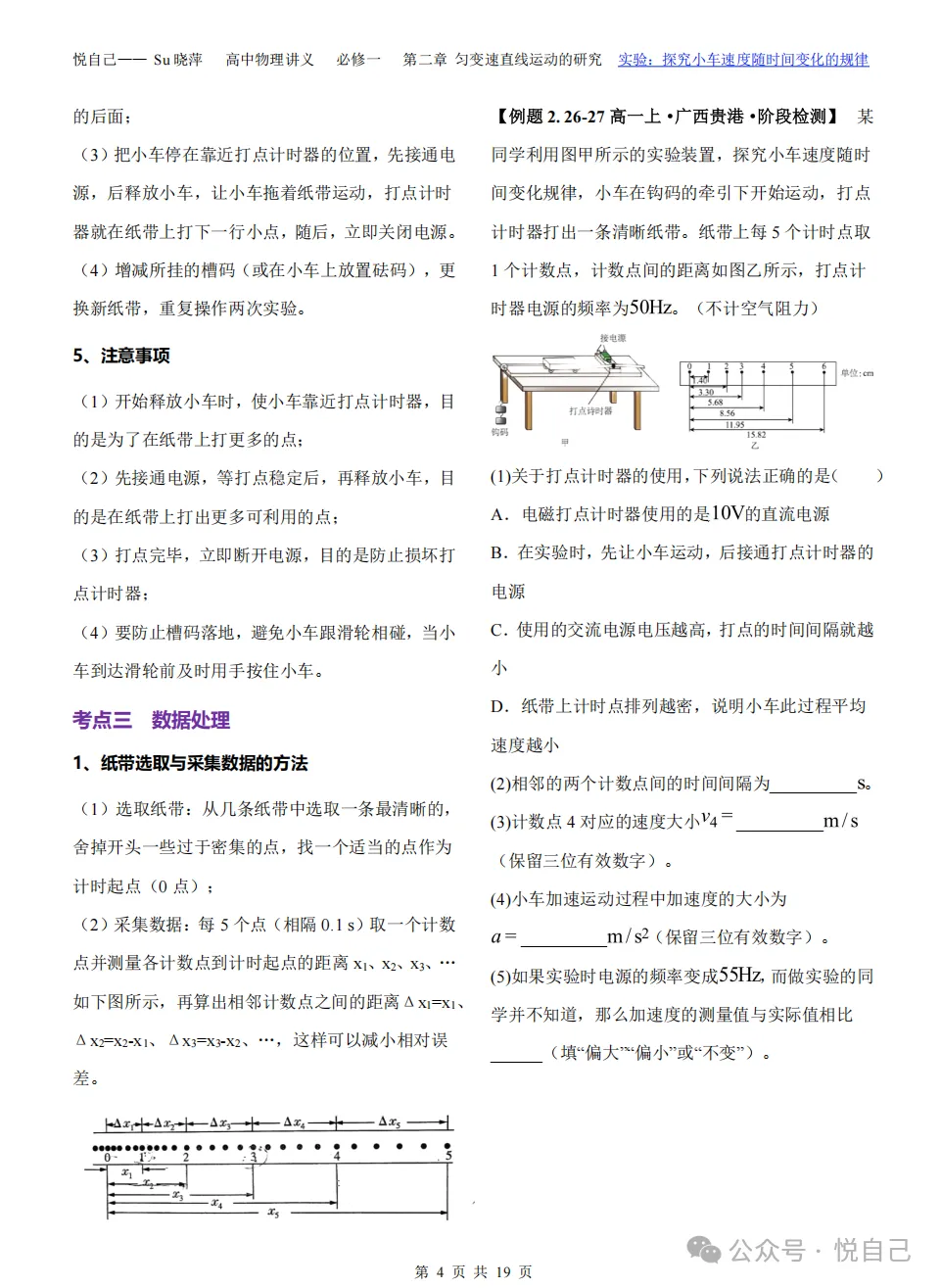

讲 义
