手把手教你:通过手机APP查看BLE广播数据

一、前言

文章的内容展示了，如何通过手机APP软件查看BLE广播数据。

二、阅读说明

1、泰凌微芯片学习者，前期使用过该芯片。

2、能够知道怎么进行创建工程，下载代码。

3、有一块开发板，板上的芯片可以是8251,8253或者8258。

4、demo是基于上一篇文章

如上面代码所示，我将广播名更改为了TEST，并且将tbl_scanRsp中的数据结构类型更改为了0xff，之所以这样更改是为了避免不同的软件出现不同的蓝牙名称。
汤勇，公众号：汤勇聊无线手把手教你：TLSR8258芯片上如何更改蓝牙广播名

三、正文

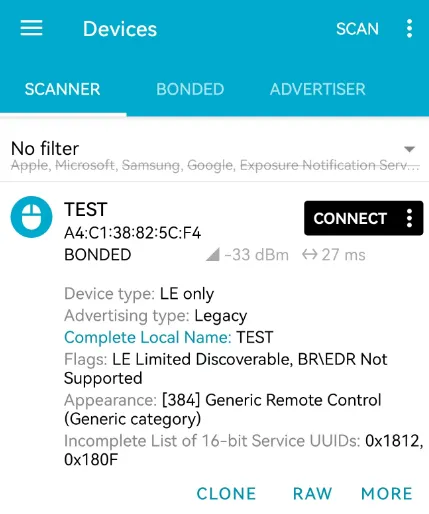

1、打开nRF Connect 软件，搜索广播信号

然后点一下TEST会出现如上所示的下拉信息

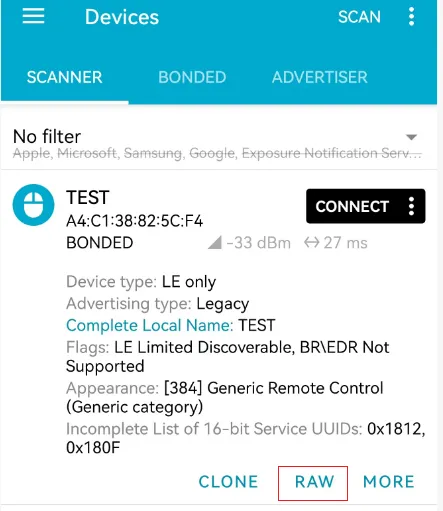

2、点击如下图所示的RAW查看数据

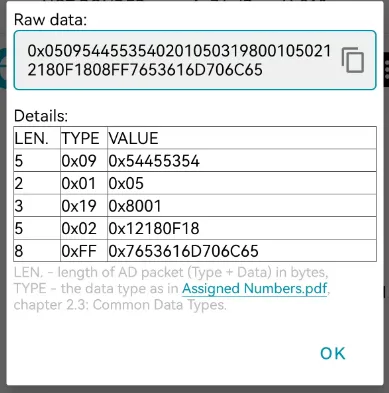

3、下图所示的数据内容为广播数据

上面的Details里的表格，是按照AD structures的结构进行排列的，可以看到上面的数据和代码里面的数据格式是一样的

/** * @brief   BLE Advertising data */const u8    tbl_advData[] = {     5,  DT_COMPLETE_LOCAL_NAME,                'T', 'E', 'S', 'T',     2,  DT_FLAGS,                              0x05,                   // BLE limited discoverable mode and BR/EDR not supported     3,  DT_APPEARANCE,                         0x80, 0x01,             // 384, Generic Remote Control, Generic category     5,  DT_INCOMPLETE_LIST_16BIT_SERVICE_UUID, 0x12, 0x18, 0x0F, 0x18, // incomplete list of service class UUIDs (0x1812, 0x180F)};/** * @brief   BLE Scan Response Packet data */const u8    tbl_scanRsp [] = {     8,  0xff,               'v', 'S', 'a', 'm', 'p', 'l', 'e',};

四、结尾

补充说明一下，一个广播数据结构最开始长度，代表的是数据的长度，没有将他本身包含在内。

下一章讲解下广播数据结构中的AD Type代表的含义。
