建筑的BIM数据被锁在各种专有格式里，AI工具根本读不了。BimDown的解法很简单但也挺聪明——用CSV存属性、SVG存几何，任何LLM都能看懂和修改，再做个Revit插件实现双向同步。

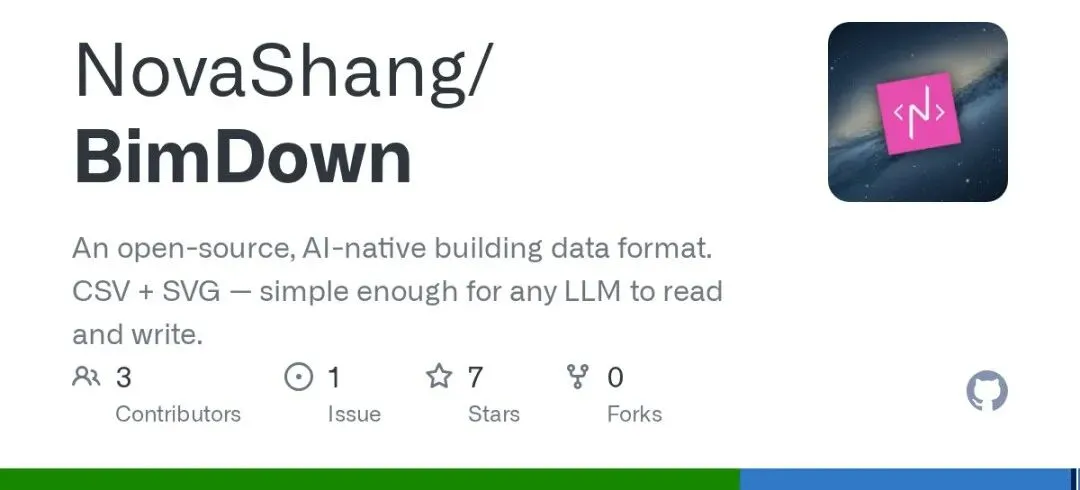

BimDown GitHub 仓库

这是做什么的

BimDown 是一个开源（MIT）的建筑数据格式，4月初发布了 v0.4.0。

它的核心主张很直接：现存的 BIM 格式（RVT、DWG、IFC 等）对 AI 不友好。LLM 没法直接读 Revit 文件，IFC 虽然开放但结构复杂，AI 改起来也费劲。BimDown 干脆用最原始的 CSV + SVG 搭了一套格式，任何能处理文本的 AI 都能读写。

项目作者是 NovaShang，仓库在 github.com/NovaShang/BimDown。目前 7 个 Star，189 个 commit，3 个贡献者（含 Claude 和 Copilot），v0.4.0 发布在 4月9日。

格式长什么样

一个 BimDown 项目是一个文件夹，结构很直观：

project/  project_metadata.json    # 格式版本、项目名、单位  global/    level.csv              # 楼层    grid.csv               # 轴网  lv-1/    wall.csv + wall.svg    # 墙体（CSV属性 + SVG几何）    door.csv               # 门（纯CSV，参数化位置）    slab.csv + slab.svg    # 楼板    space.csv              # 房间（种子点）

墙体 CSV 文件内容：

id,material,thicknessw-1,concrete,0.2w-2,concrete,0.2

对应的 SVG 几何：

<svgxmlns="http://www.w3.org/2000/svg"><gtransform="scale(1,-1)"><pathid="w-1"d="M 0,0 L 10,0" /><pathid="w-2"d="M 10,0 L 10,8" /></g></svg>

门的定义更简单，直接在一行 CSV 里指定在哪个墙上、距墙起点多远：

id,host_id,position,width,height,operationd-1,w-1,3.0,0.9,2.1,single_swing

这套做法的好处是：

人能直接看懂——用记事本或 Excel 就能打开编辑
AI 能直接读写——不需要专门的 API 或 SDK，直接把 CSV/SVG 内容扔给 LLM 就行
Git 可以对比——文本文件，diff 看得清清楚楚
SQL 能查询——通过 DuckDB 把所有 CSV 加载成数据库，SELECT id, length FROM wall WHERE thickness > 0.3 这类操作是原生支持

Revit 双向同步

BimDown 带了一个 C# 写的 Revit 插件（支持 Revit 2025+），可以做三件事：

导出：Revit 模型 → BimDown 格式（CSV + SVG）
导入：BimDown 格式 → Revit 模型
往返：导出 → AI 或手工修改 → 导回 Revit，变更会应用到原始模型

安装方式：从 GitHub Releases 下载 BimDownInstaller.exe 运行。

CLI 工具

全局安装就能用：

npm install -g bimdown-cli

几个实用命令：

bimdown init ./my-project          # 新建项目bimdown build ./my-project         # 校验并计算边界bimdown query ./my-project "SELECT id, material, length FROM wall"# SQL查询bimdown render ./my-project        # 渲染蓝图SVGbimdown diff ./project-v1 ./project-v2  # 对比两个项目差异bimdown merge ./projectA ./projectB -o ./merged  # 合并项目

其中 bimdown query 背后用的是 DuckDB，字段里自动计算了长度、面积、起点终点坐标，查起来很方便。

适用范围与局限

BimDown 自己说得很清楚：LOD 200，方案设计阶段用。它只记录"什么构件、在哪、多大"，不做施工详图。

能用 BimDown 的场景：

AI Agent 直接读写建筑数据
Revit 往返编辑——导出、AI改、导回
Git 版本管理 BIM 模型
SQL 查询建筑数据
设计工具之间的轻量级交换格式

你应该继续用 Revit 的场景：

施工图级细节（LOD 300+）
多层墙/楼板构造
结构/能耗分析
施工文档和详图

另外，BimDown 明确列了不能处理的内容（会降级为 GLB 网格或直接丢失）：自由曲面/NURBS、非圆弧弯墙、斜楼板、编辑过的墙轮廓、幕墙面板细节、多层构造、族类型参数、阶段、设计选项、组和阵列、嵌套族、工作集和链接模型。还包括结构分析、MEP 计算、能耗模拟、场地和地形。

值得关注的点

这是个好思路，但现阶段还很早期。

BimDown 的产品思路我个人觉得是对的——BIM 格式对 AI 不友好是真实问题，用 CSV+SVG 做桥接格式确实降低了 AI 接入的门槛。7 个 Star 是不多，但项目的 README 写得认真，格式规范也完整，项目的 scope 定义很克制（"我只做 LOD 200"），这是开源项目里少见的清醒。

不过现实是：
