AI视觉算法:文档OCR处理最复杂的是排版检测.最近评测了两个开源文档排版检测模型:DocLayout-YOLO vs PP-DocLayoutV3

文档图片处理最复杂的是排版检测，通常包含：文字、表格、自然图、统计图、数学公式等多种复杂情况。

两个主流开源文档排版检测模型全面对比：DocLayout-YOLO vs PP-DocLayoutV3。实测 arXiv 论文 PDF，告诉你哪个更侧重哪种场景

一、为什么需要文档排版检测？

做 PDF 解析、OCR 流水线、文档数字化，第一个要解决的问题是版面分析——

这张纸上是几个字？是标题还是正文？是表格还是图片？

排版检测（Layout Detection）就是给文档"分区"的任务。选错模型，后面所有步骤都会跑偏。

今天测两个最热门的开源方案：

配图提示词（可替换重生）：真实文档排版分析示意图，学术论文PDF页面被彩色方框分割为多个区域，标题区域标蓝、正文区域标绿、表格区域标紫、图片区域标红，清晰展示AI如何理解文档结构。中文字。

二、技术原理对比

DocLayout-YOLO

基于 YOLOv10 检测器，在 DocSynth-300K（30万张合成文档）上预训练后，在 DocStructBench 上微调。

核心亮点：

• Mesh-candidate BestFit：将文档合成建模为二维 bin packing 问题，生成多样化版式
• Global-to-Local Controllability：多尺度感知模块，大小区域兼顾
• 纯检测路线：只做 bbox 检测，不带 OCR

PP-DocLayoutV3

百度飞桨团队出品，作为 PaddleOCR-VL 1.5 的版面分析底座，OmniDocBench 准确率 94.5%。

核心亮点：

• VLM 驱动：视觉-语言模型，不只是检测，还能理解语义
• 5大鲁棒场景：倾斜、弯曲、扫描、光照、屏幕翻拍
• 学术标签丰富：abstract / footnote / reference 等细粒度类别

配图提示词（可替换重生）：技术架构对比图，左边YOLOv10检测器流程（输入→Backbone→Neck→Head→bbox输出），右边VLM视觉语言模型流程（输入→视觉编码器→语言解码器→结构化理解），两者并列展示形成视觉对比。中文字。

三、安装与依赖对比

实测结论：DocLayout-YOLO 在 CPU 环境更稳定，依赖更轻。PP-DocLayoutV3 用 ONNX 版本可脱离 PaddlePaddle。

配图提示词（可替换重生）：两个Python库安装界面并排截图，左边显示pip install doclayout-yolo一行命令成功安装，右边显示pip install paddlex大量依赖下载中，磁盘空间警告图标醒目。简洁技术风格。中文字。

四、实测结果（arXiv 论文 PDF）

测试材料：下载 DocLayout-YOLO 自身 arXiv 论文 PDF（15页），取第1-2页实测。

4.1 DocLayout-YOLO 结果

支持类别（10类）：title / plain text / abandon / figure / figure_caption / table / table_caption / table_footnote / isolate_formula / formula_caption

第1页检测：11个区域

• title × 3（conf 0.89-0.95）
• plain text × 5（conf 0.93-0.98）
• abandon × 3

第2页检测：11个区域

• figure × 3（conf 0.36-0.83）
• plain text × 4（conf 0.63-0.98）
• figure_caption × 2
• abandon × 2

配图：DocLayout-YOLO arXiv 第1页标注结果

4.2 PP-DocLayoutV3 结果（ONNX）

支持类别（20+类）：doc_title / abstract / paragraph_title / text / footnote / figure_title / chart / image / number 等

第1页检测：11个区域

• doc_title × 1（conf 0.95）
• abstract × 1（conf 0.98）
• paragraph_title × 2（conf 0.79-0.84）
• text × 3（conf 0.86-0.97）
• footnote × 2（conf 0.86-0.88）
• aside_text × 1
• number × 1

第2页检测：13个区域

• text × 7（conf 0.45-0.98）
• chart × 1
• figure_title × 3
• image × 1
• number × 1

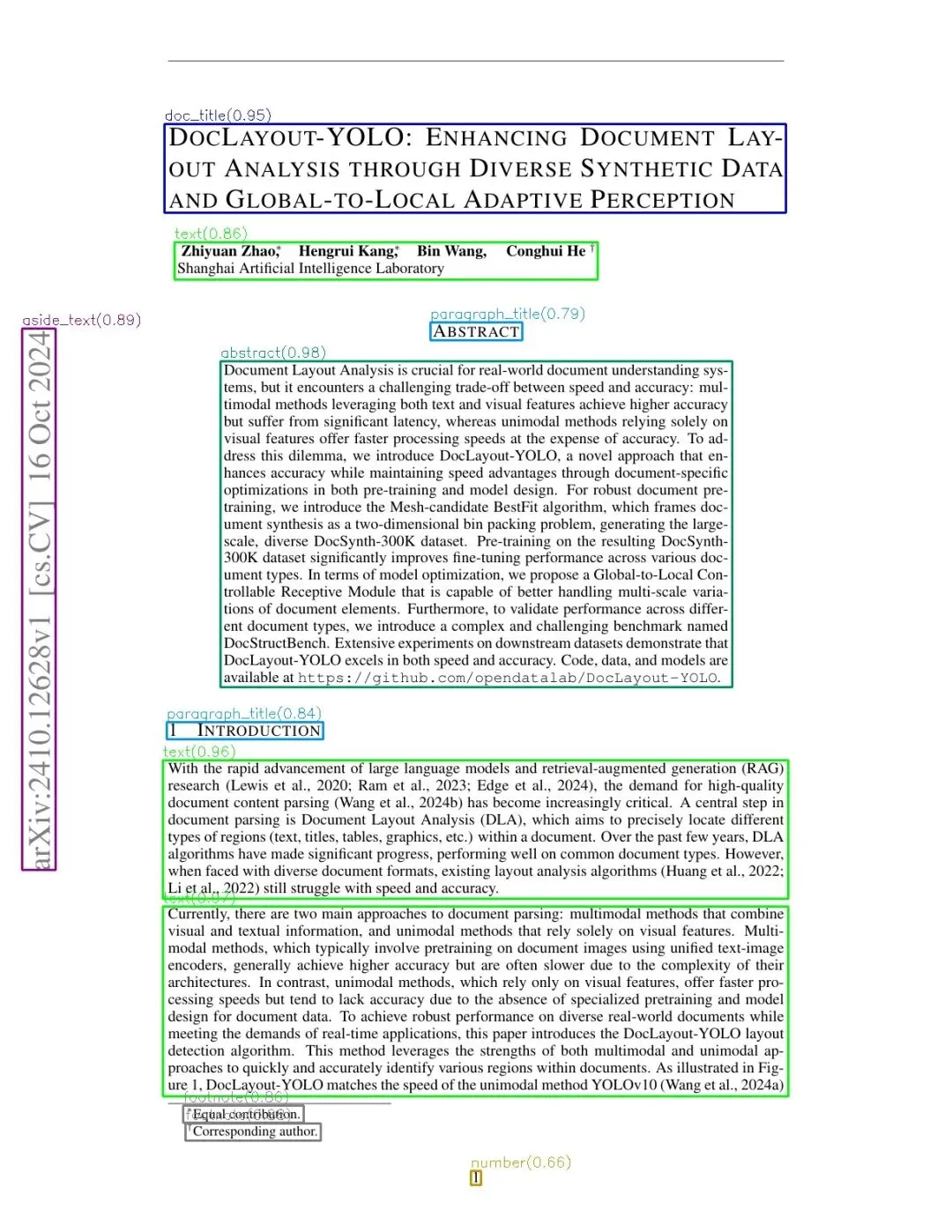

配图：PP-DocLayoutV3 arXiv 第1页标注结果

4.3 精度对比

配图提示词（可替换重生）：精度对比表格截图，左列DocLayout-YOLO精度指标，右列PP-DocLayoutV3精度指标，数据以绿色勾号和红色叉号标注差异项。技术报告风格。中文字。

五、怎么选？

选 DocLayout-YOLO，如果：

• 需要完全开源可审计的模型
• 部署在 CPU 环境（稳定 ~1s/张）
• 场景相对标准（印刷文档、扫描件）
• 已有 ultralytics 生态，不想引入重依赖
• 只是做区域划分，不需要细粒度语义

选 PP-DocLayoutV3，如果：

• 对精度有极致要求（94.5% OmniDocBench）
• 需要学术文档结构（abstract / footnote / reference）
• 有 GPU 资源（60+ FPS）
• 使用 PaddleOCR 全家桶（PDF→结构化一步到位）
• 场景复杂（弯曲/倾斜/屏幕翻拍）

配图提示词（可替换重生）：决策流程图，起点分叉两条路，左边蓝色分支标注"DocLayout-YOLO适合：CPU、轻量，开源"，右边红色分支标注"PP-DocLayoutV3适合：GPU、高精度、学术文档"，底部合并标注"根据场景选择最合适的模型"。简洁专业风格。中文字。

六、快速上手代码

DocLayout-YOLO

from doclayout_yolo import YOLOv10model = YOLOv10("doclayout_yolo_docstructbench_imgsz1024.pt")results = model.predict("doc.png", imgsz=1024, conf=0.2, device="cpu")for box in results[0].boxes:    print(box.cls, box.conf, box.xyxy)

PP-DocLayoutV3（ONNX，无需 PaddlePaddle）

import onnxruntime as ortimport cv2, numpy as npsess = ort.InferenceSession("PP-DocLayoutV3.onnx",    providers=['CPUExecutionProvider'])img = cv2.resize(cv2.imread("doc.png"), (800, 800))img_input = np.transpose(img, (2,0,1))[None].astype(np.float32) / 255.0outputs = sess.run(None, {    'im_shape': np.array([[800, 800]], dtype=np.float32),    'image': img_input,    'scale_factor': np.array([[h/800, w/800]], dtype=np.float32)})# outputs[0] = (300, 7) 格式: [batch, score, class, x1, y1, x2, y2]

总结

两个模型都是国产精品，各有所长：

一句话：轻量场景 / CPU 优先 → DocLayout-YOLO；高精度学术 / GPU 服务器 → PP-DocLayoutV3。

实测时间：2026-05-05 | 测试环境：Ubuntu / CPU / Python 3.10
