用例图到底是什么？

用例图是 UML 中描述系统功能与外部角色交互的静态图，作用是：

• 清晰展示谁用系统、能做什么；
• 作为需求分析、系统设计、测试用例的依据；
• 帮你梳理功能边界，避免后期漏需求、改需求。

一张标准用例图包含 4 类元素：

1. 参与者 (Actor)：小人，系统外的角色（用户、管理员、外部系统）
2. 用例 (Use Case)：椭圆，系统提供的完整功能
3. 系统边界：矩形，框住所有用例，区分内外

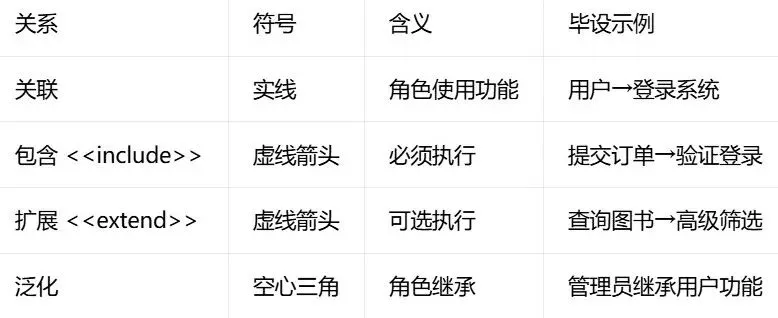

4. 关系：实线关联、包含、扩展、泛化

毕设通用四步画法（照做不扣分）

1. 找参与者（只列直接使用者）

问自己：谁直接操作系统？普通用户、管理员、学生、教师、外部系统

❌ 不画：数据库、服务器、代码模块（内部组件不算）

2. 提炼用例（动词开头，完整功能）

规范命名：动词 + 名词，如：

• 用户注册、登录系统、发布信息、查询数据、修改密码
• ❌ 禁用：点击按钮、输入账号、调用接口（步骤不是用例）

3. 画边界与连线

• 矩形框 = 系统边界，用例放框内、角色放框外
• 角色与用例实线连接
• 公共功能抽成包含，可选功能标扩展

4. 精简排版

• 单图用例控制在10 个以内
• 复杂系统拆：用户端用例图、管理端用例图
• 线条不交叉、命名统一、符号规范
