PLC-Recorder 软件教程:(汇川)CODESYS符号地址访问的配置方法

一、功能说明

对于CODESYS V3版本，PLC-Recorder可以通过变量名称（符号地址）进行数据采集。并可以在线、离线选择符号变量。以下是配置方法：

二、PLC配置方法（以汇川AM为例）

步骤1：添加变量

步骤2：添加符号配置

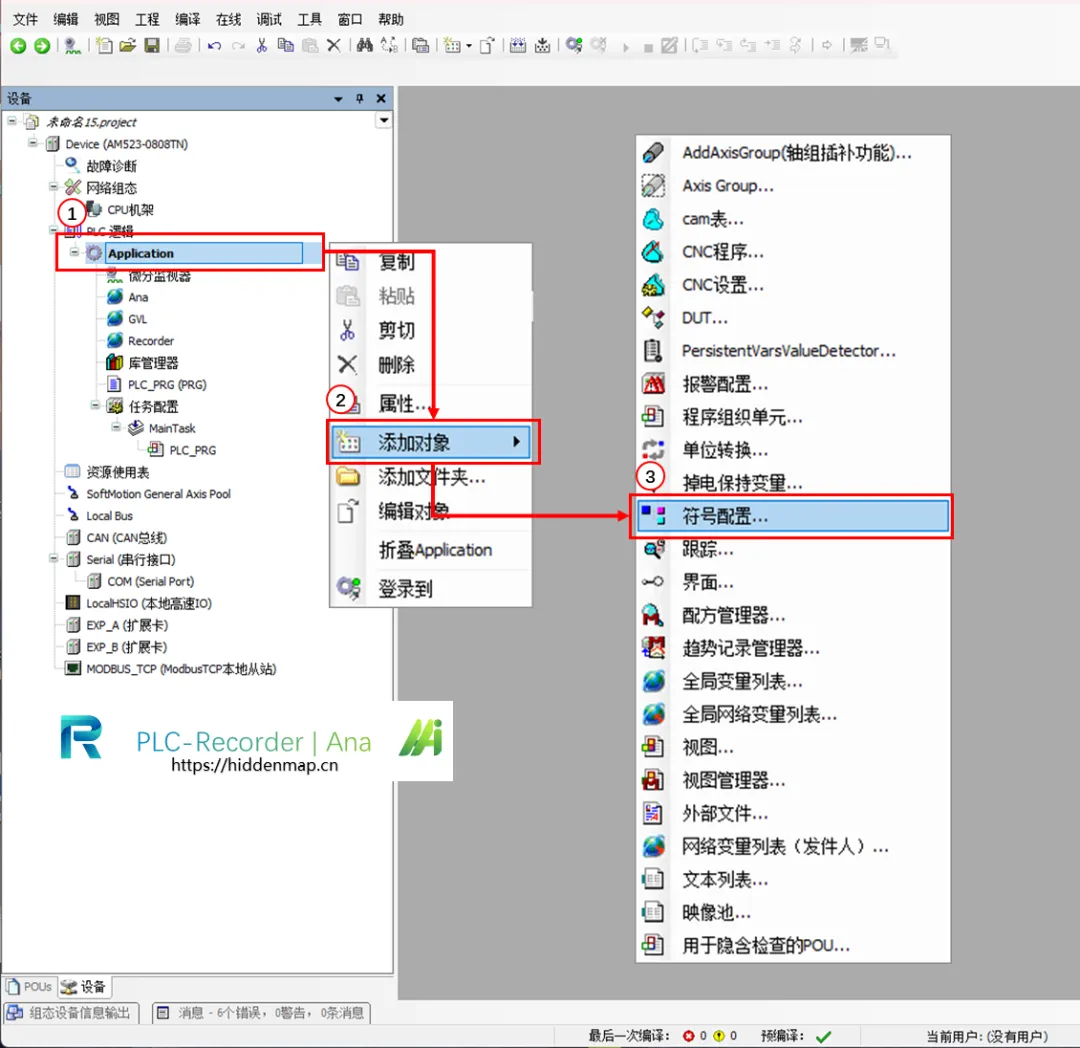

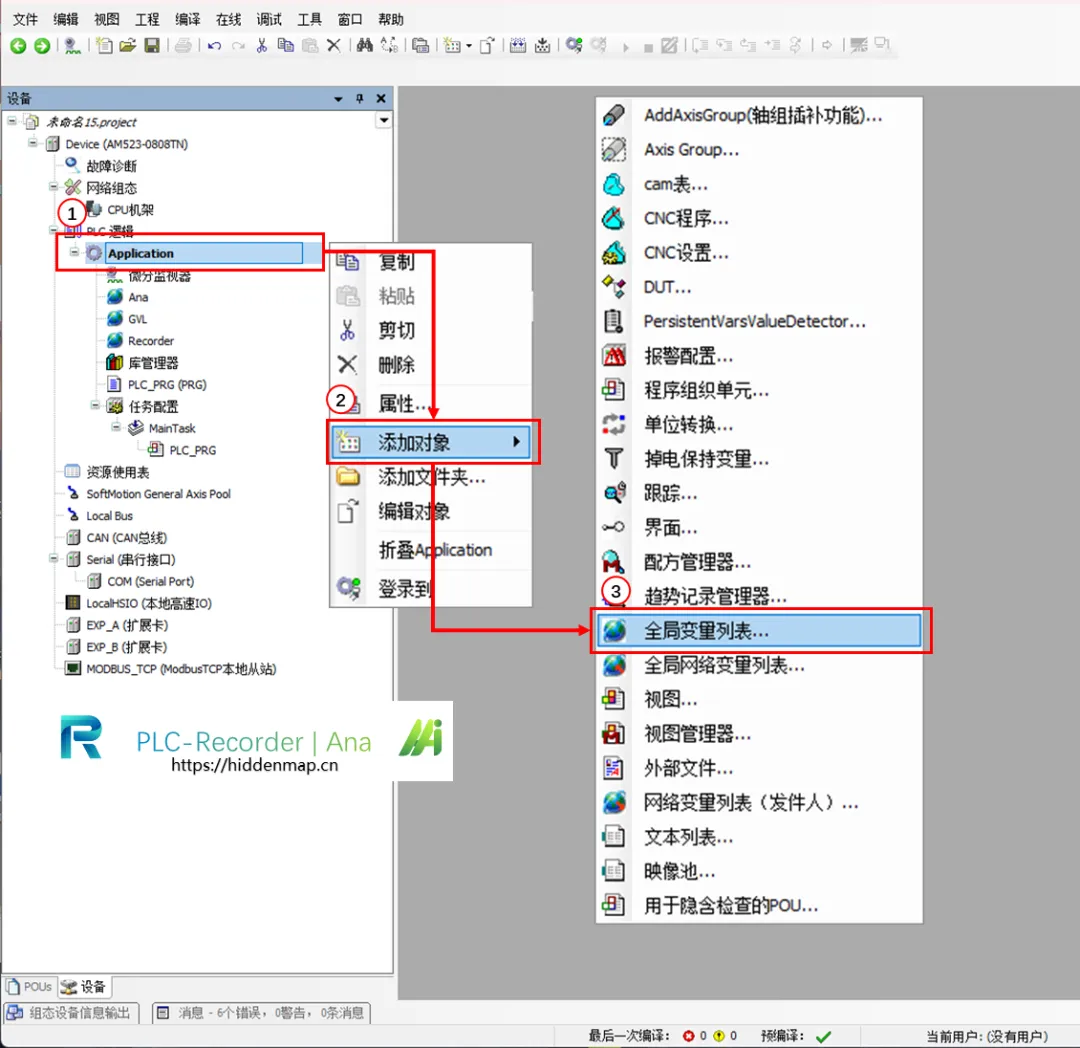

1）点选右键Application -> 添加对象 -> 符号配置

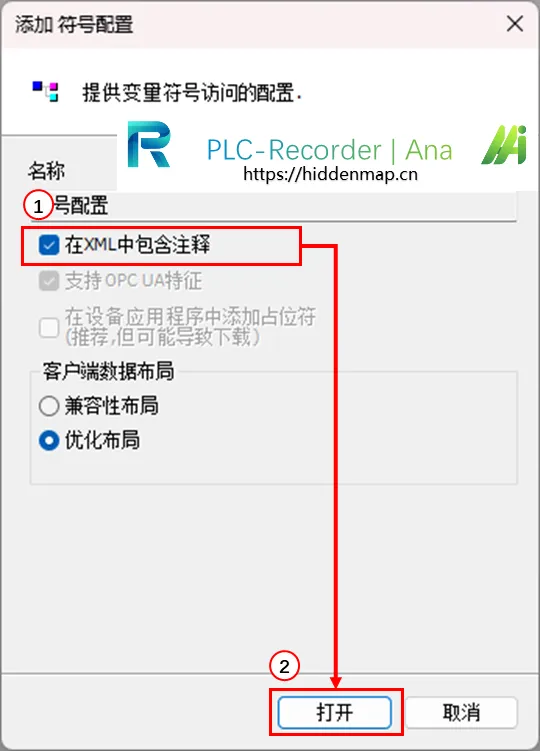

2）在XML中包含注释 -> 打开

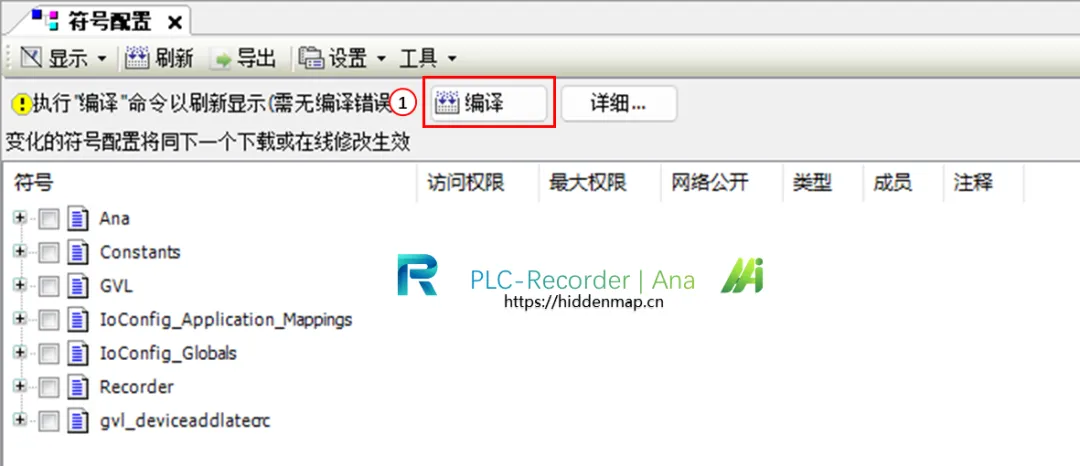

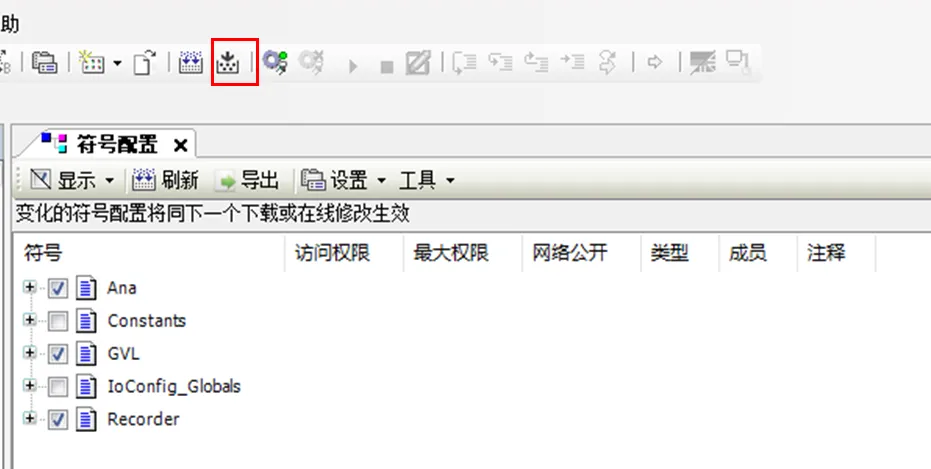

步骤3：编译符号库

打开符号配置，进行编译，完成后，这个编译按钮消失。

*如果出现符号配置里面找不到全局变量请参考文章

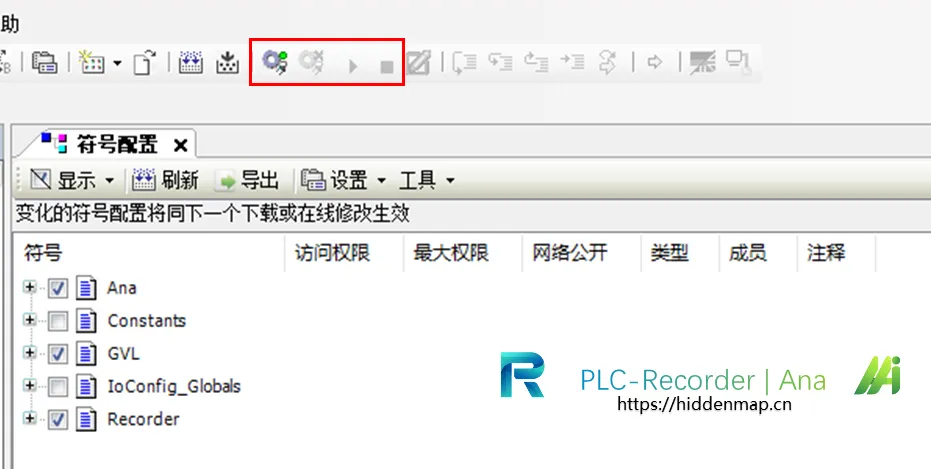

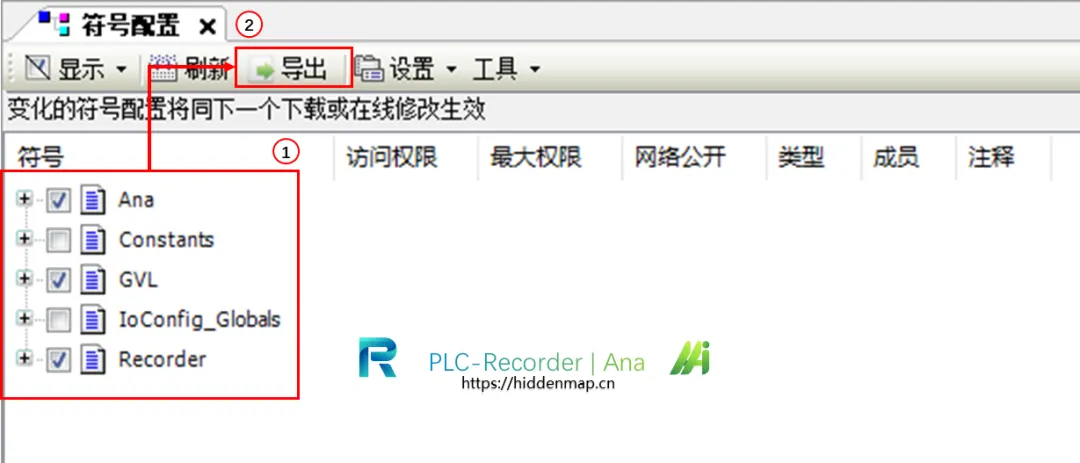

步骤4：导出符号配置

☑勾选需要导出或者在线访问的变量，选择导出

步骤5. 进行项目编译

步骤6. 下载程序

登录PLC设备 -> 下载符号配置信息 -> 启动PLC运行

三、离线挑选变量

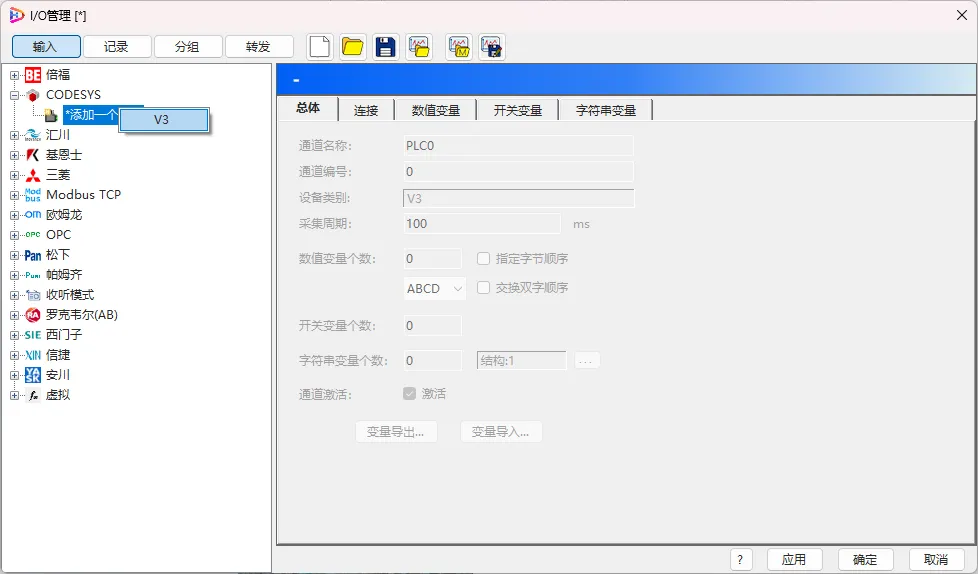

步骤1. 创建V3通道

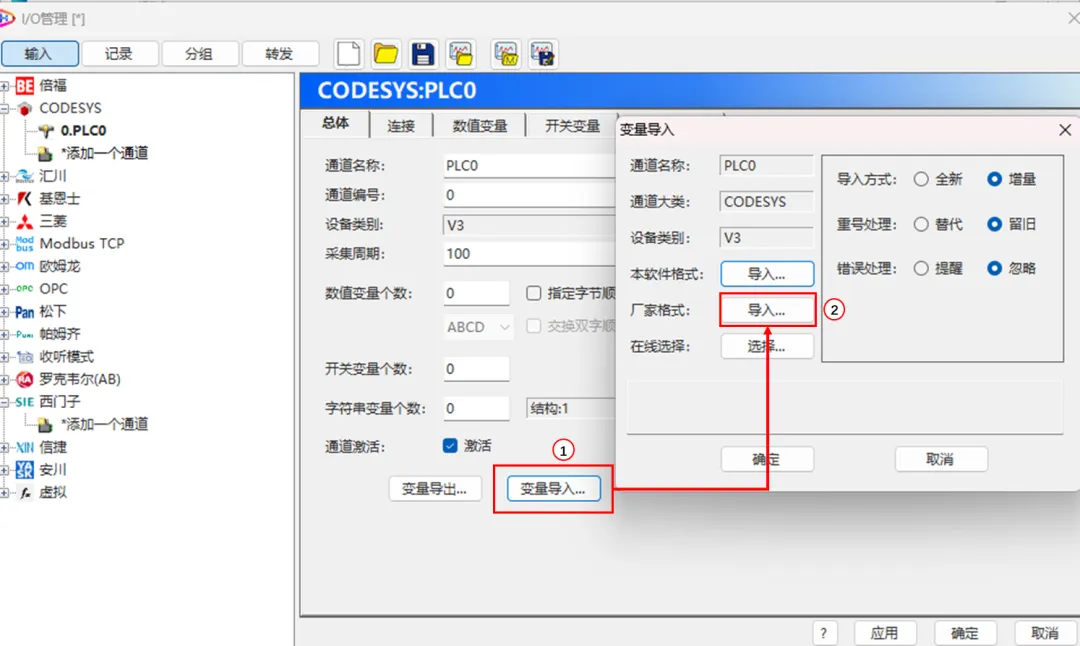

步骤2. 变量导入

变量导入 -> 厂家格式

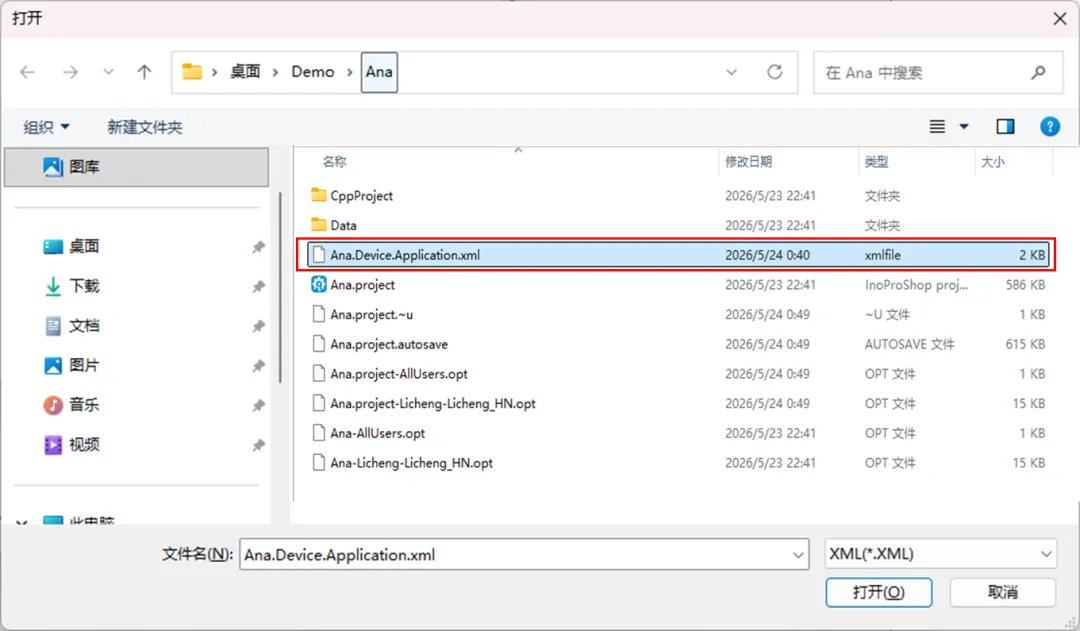

步骤3. 选择PLC符号表文件

PLC程序目录里的.xml文件

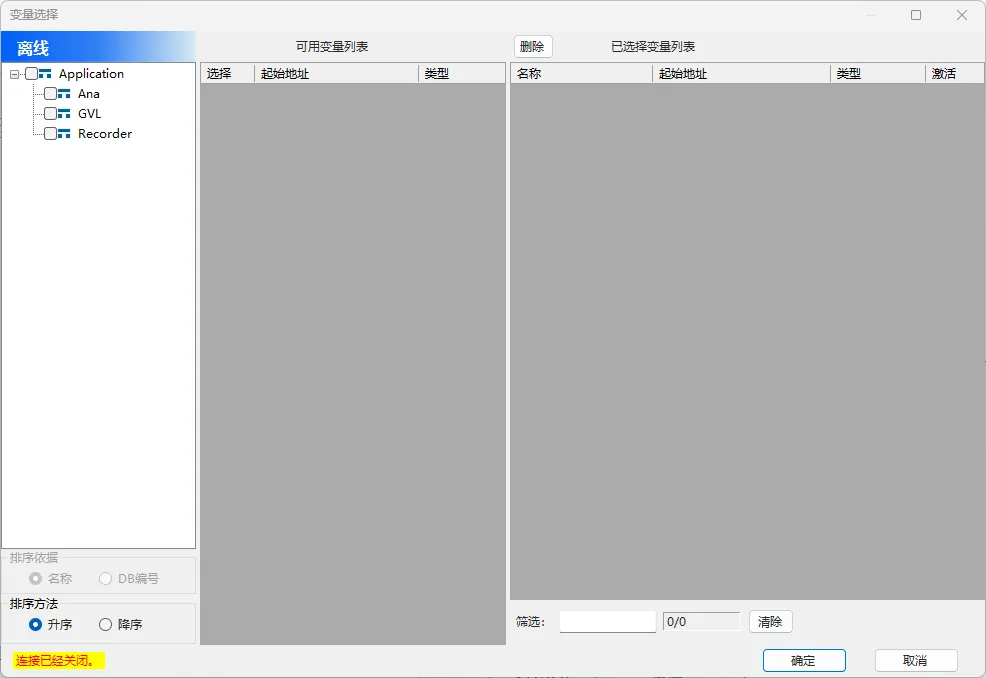

步骤4. 挑选变量

四、在线变量挑选

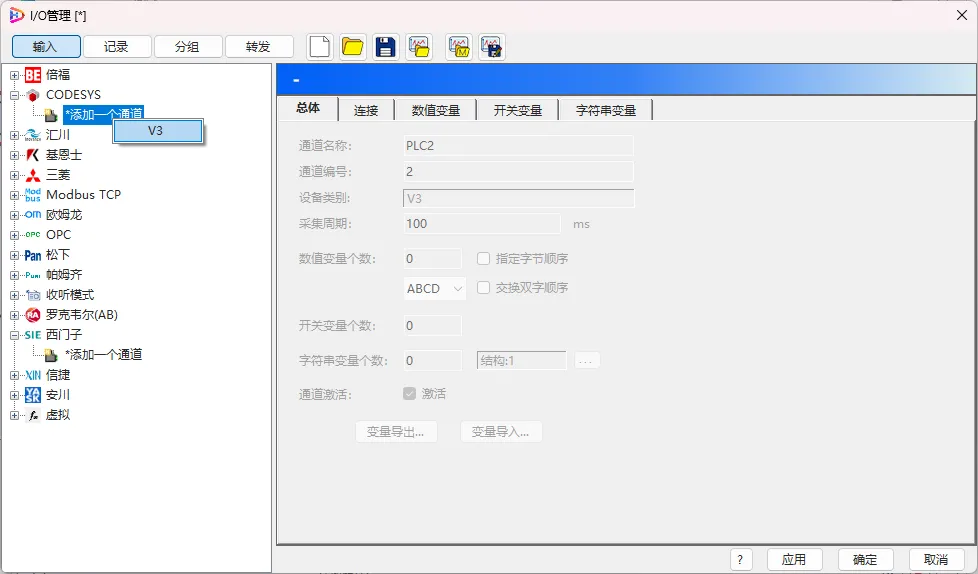

步骤1. 创建V3通道

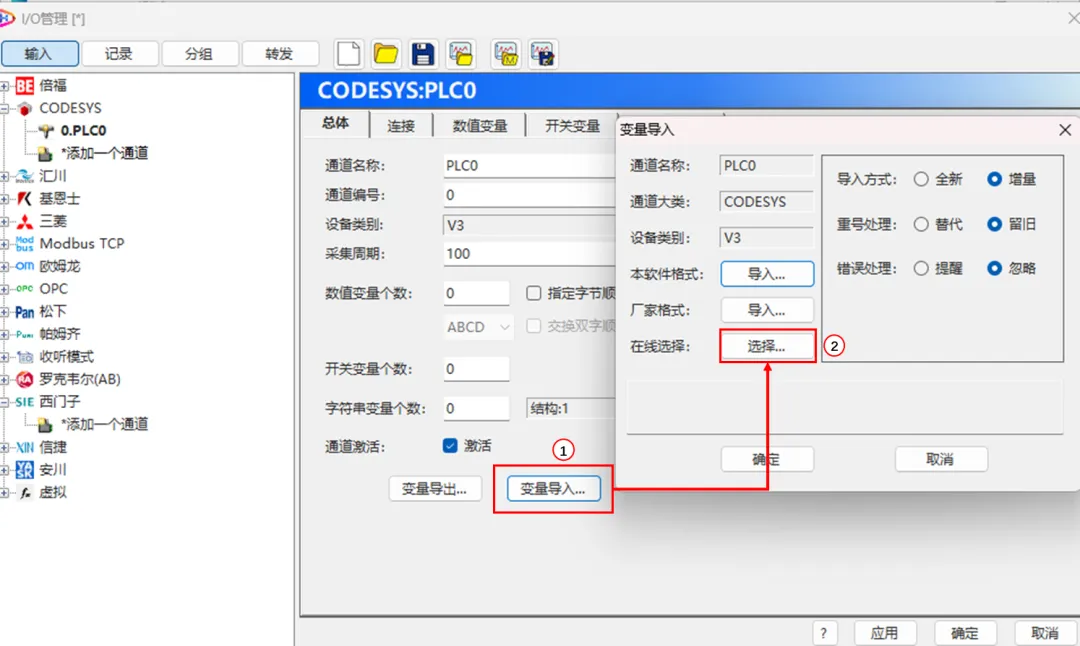

步骤2. 变量导入

变量导入 -> 在线选择

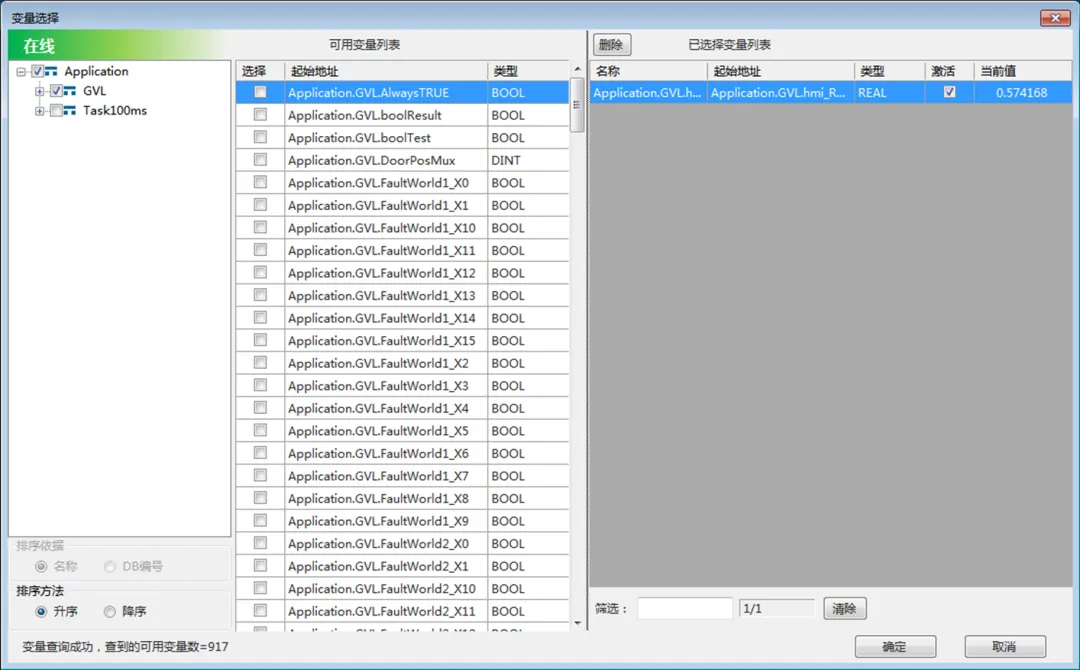

步骤3. 挑选变量

可以查看已挑选变量的实时值。

*如果出现下载符号配置后，在线还是无法读取变量，可以尝试断电重启PLC后再进行在线读取测试。

五、说明

可以尝试在各个基于CODESYS V3的PLC、控制器上使用该方法进行便捷的变量访问。
