辽宁鞍山市2013年毕业考试物理试题
物理试卷满分60分
一、选择题（本题包括5个小题，每小题2分，共10分。下列每小题给出的四个选项中只有一
个选项是正确的，请将正确选项前的字母填入括号内）
1．关于光学器材或设备，下列说法错误的是 （ ）
A．照相机、幻灯机的镜头都相当于凸透镜 B. 潜望镜利用了光的反射
C．近视眼是将像成在了视网膜的后面 D. 电视机的遥控器可以发射出红外线

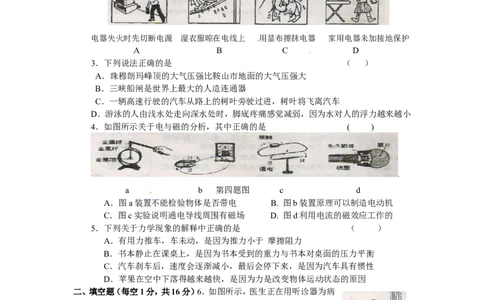

2．下列各图中，符合安全用电原则的做法是 （ ）
电器失火时先切断电源 湿衣服晾在电线上 用显布擦抹电器 家用电器未加接地保护
A B C D
3．下列说法正确的是 （ ）
A．珠穆朗玛峰顶的大气压强比鞍山市地面的大气压强大
B．三峡船闸是世界上最大的人造连通器
C．一辆高速行驶的汽车从路上的树叶旁驶过进，树叶将飞离汽车
D．游泳的人由浅水处走向深水处时，脚底疼痛感觉减弱，因为水对人的浮力越来越小
4．如图所示关于电与磁的分析，其中正确的是 ( )
a b 第四题图 c d
A．图a装置不能检验物体是否带电 B. 图b装置原理可以制造电动机
C．图c实验说明通电导线周围有磁场 D. 图d利用电流的磁效应工作的
5．下列关于力学现象的解释中正确的是 （ ）
A．有用力推车，车未动，是因为推力小于 摩擦阻力
B．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡
C．汽车刹车后，速度会逐渐减小，最后会停下来，是因为汽车具有惯性
D．苹果在空中下落得越来越快，是因为力是改变物体运动状态的原因
二、填空题（每空1分，共16分）6．如图所示，医生正在用听诊器为病
人诊病，听诊器运用了声音 （填“具有能量”或“传递信
息”）的道理；来自患者的声音通过橡皮管传送到医生的耳朵，这样可
以提高声音的 （选填“音色”、“音调”或“响度”）。
[来源:Z|xx|k.Com]
7．“汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为
，发动机开始工作一段时间后，水箱中水的内能会 （选填“增加”或“减少）
这是通过 方式去改变内能的。
8．如图所示，是家用电冰箱及其部分电路图。冰箱压缩机由温
控开关自动控制，冷藏室照明灯由冰箱门联动开关控制。冰
箱门关闭后，联动开关 应该处于 状态，当冰箱里
的温度升高到一定程度时，温控开关会自动 （选填
1“断开”或“闭合”）
9．如图所示，物体A所受重力为200N，绳重和摩擦力不计，当分别沿
力F 和F 的方向匀速提起物体A时，则F F （选填“大于”、
1 2 1 2
“小于”或“等于”。若10s内A物体被匀速提升4m，则拉力F
1
所做的功为 J，功率为 W。如果把这个滑轮必成动滑轮
匀速竖直提升同样的重物，则机械效率将 （选填“增大”、
“减小”或“不变”）。
10．如图所示的是 （选填“发电机”或“电动机”）的示意
图，它是根据英国物理学家法拉第发现的 现象制成的。
11．哈大高铁列车设计速度为 350km/h，电力直动车组的功率为
8800kw，动车组运行时把 能转化为 能列车全
程运行时间约0.5h，消耗的电能为 kw·h。
三、作图题（本题包括2个小题，共4分）

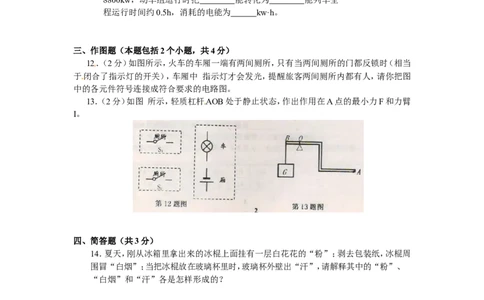

12．（2分）如图所示，火车的车厢一端有两间厕所，只有当两间厕所的门都反锁时（相当
于闭合了指示灯的开关），车厢中 指示灯才会发光，提醒旅客两间厕所内都有人，请你把图
中的各元件符号连接成符合要求的电路图。
13．（2分）如图 所示，轻质杠杆AOB处于静止状态，作出作用在A点的最小力F和力臂
I。
[来源:Zxxk.Com]
四、简答题（共3分）
14．夏天，刚从冰箱里拿出来的冰棍上面挂有一层白花花的“粉”；剥去包装纸，冰棍周
围冒“白烟”；当把冰棍放在玻璃杯里时，玻璃杯外壁出“汗”，请解释其中的“粉”、
“白烟”和“汗”各是怎样形成的？
五、计算题（本题包括2个小题，共12分。要求写出必要的文字说明、公式、计算过程、数值、
单位和答）
15．（6分）现代家庭装修中有些浴室使用燃气热水器提供热水，小芳家安装了燃气热水
器。已知水进入热水器前的温度是 10℃，洗澡时热水器输出热水的温度设定为
40℃；如果小芳洗一次澡用热水0.05m3，水的比热容是4.2×103J/kg·℃)。求：
（1）所用热水的质量为多少？ （2）水从热水器中吸收多少热量？
（3）若天然气完全燃烧释放热量的70%被水吸收，需要消耗多少m3的天然气？（天然
气的热值q=4×107J/m3）
2来源:Z+xx+k.Com]
16．（6分）有质量为24kg、体积为6×103m3的物体不慎掉入湖里，一名潜水员下水去打捞
它。（取g=10N/kg）求：
（1）物体的重力； （2）判断物体的浮沉； （3）潜水员潜到水下5m深处时受到水的压
强。
六、实验、探究题（本题包括3个小题，共15分）

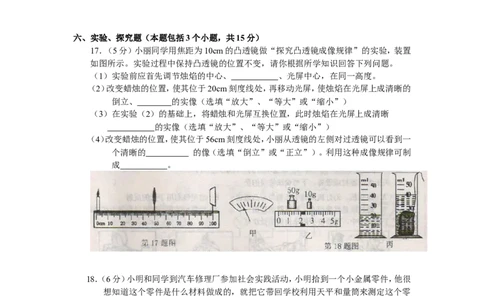

17．（5分）小丽同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置
如图所示。实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题。
（1）实验前应首先调节烛焰的中心、 、光屏中心，在同一高度。
（2）改变蜡烛的位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的
倒立、 的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰
的实像（选填“放大”、“等大”或“缩小”）
（4）改变蜡烛的位置，使其位于56cm刻度线处，小丽从透镜的左侧对过透镜可以看到一
个清晰的 的像（选填“倒立”或“正立”）。利用这种成像规律可制
成 。
18．（6分）小明和同学到汽车修理厂参加社会实践活动，小明拾到一个小金属零件，他很
想知道这个零件是什么材料做成的，就把它带回学校利用天平和量筒来测定这个零
件的密度。具体操作如下：
（1）把天平放在 上，并将游码移至标尺左端零刻线处；调节天平横梁平衡进，
发现指针在分度盘标尺上的位置如图甲所示，此时应将平衡螺母向 （选
填“左”或“右”）调节
（2）用调节好的天平测零件的质量，天平平衡时砝码的质量及游码在标尺上的位置如图
乙所示，则零件的质量为 g，用量筒测得零件的体积如图丙所示，则零件的
体积为 cm3，由此可算得小金属零件的密度为 kg/m3
(3) 若该零件被磨损后，它的密度将 （选填“变大”、“变小”或“不变）
319．（4分）小明用如图所示的电路探究“电阻上的电流跟两端电压的关系”，台图是小明
未完成连接的实验电路。
（1）电压表应选择 的量程；现要求滑动变阻器滑片向左移到时，电流表示数
增大。请你按照要求，用笔画线代替导线，完成图甲中实验电路的连接。
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其
原因可能是 。
[来源:学科网ZXXK]
（3）小明在实验中通过调节滑动变阻器滑片测出通过电阻R的不同电流和对应的电
压值，下表所示。根据表中数据得出的结论是：
U（V） 0.5 1.0 1.5 2.0 2.5 3.0
I（A） 0.1 0.2 0.3 0.4 0.5 0.6
4鞍山市 2013 年初中毕业考试物理试题参考答案
一、选择题（本题包括5个小题，每小题2分，共10分。）
1．C 2．A 3．B 4．C 5．D
二、填空题（每空1分，共16分）
6．传递信息 响度
7．水的比热容大 增加 热传递
8．断开 闭合
9．等于 800 80 减小
10．发电机 电磁感应
11．电 机械 4400
[来源:学*科*网Z*X*X*K]
三、作图题（本题包括2个小题，共4分）
[来源:学科网]
12．正确的连接电路得2分。
13．正确画出力F和力臂l各1分。
厕所 B O
△
S 1 l
G ·A
厕所
F
S
2
第12题图 第13题图
[来源:学.科.网Z.X.X.K]
四、简答题（共3分）
[来源:Zxxk.Com]
14.“粉”是空气中的水蒸气凝华形成的
“白烟”是空气中的水蒸气液化形成的
“汗”是空气中的水蒸气液化形成的
五、计算题（本题包括2个小题，共12分。要求写出必要的文字说明、公式、计算过程、数值、
单位和答）
15. 解 ： （ 1 ） 由 ρ= 得 m=ρ·V=1.0×103kg/m3×0.05m3=50kg
……………2分
（2）Q =cm（t-t）=4.2×103J/(kg·℃)×50kg×（40℃-10℃）=6.3×106J …2分
吸 0
（ 3 ） Q = = =9×106J
放
………………………………1分
V= = =0.225m3 …………………………………………1分
答：（略）
※（本试题其他解法参照给分）
16．解：（1）G=mg=24kg×10N/kg=240N ……………………………………1分
（2）ρ= = =4.0×103kg/m3 ……………………………………2分
∵ρ>ρ ∴物体下沉 …………………………………………1分
水
5（3）P=ρ gh=1.0×103kg/m3×10N/kg×5m=5×104Pa ……………………2分
水 [来源:学科网]
答：（略）
※（本试题其他解法参照给分）
六、实验、探究题（本题包括3个小题，共15分）
17．（每空1分，共5分）（1）凸透镜中心 （2）缩小 （3）放大 （4）正立 放大镜
18．（每空1分，共6分）（1）水平台 右 （2）62 20 3.1×103 （3）不变
[来源:学|科|网]
19.（连接电路1分，其余每空1分）（1）0—3V （2）电阻R断路
（3）在电阻一定时，导体中的电流与导体两端的电压成正比。
