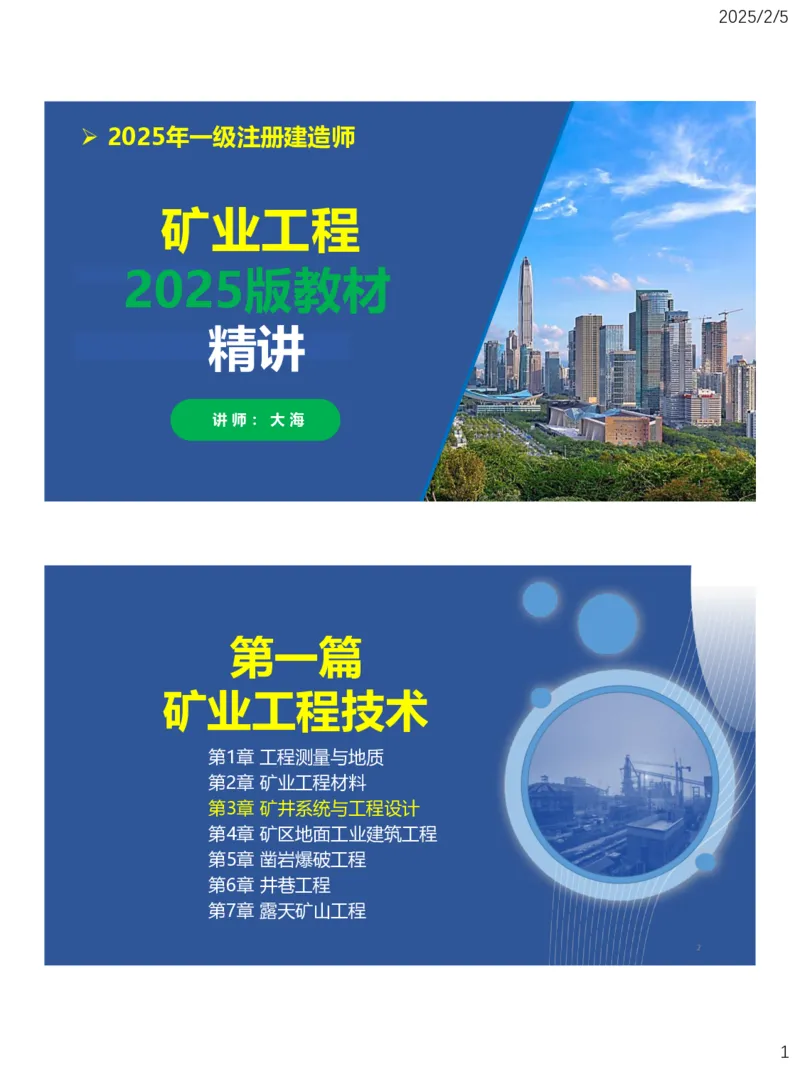

➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
1
第一篇
矿业工程技术
第1章 工程测量与地质
第2章 矿业工程材料
第3章 矿井系统与工程设计
第4章 矿区地面工业建筑工程
第5章 凿岩爆破工程
第6章 井巷工程
第7章 露天矿山工程
2
12025/2/5

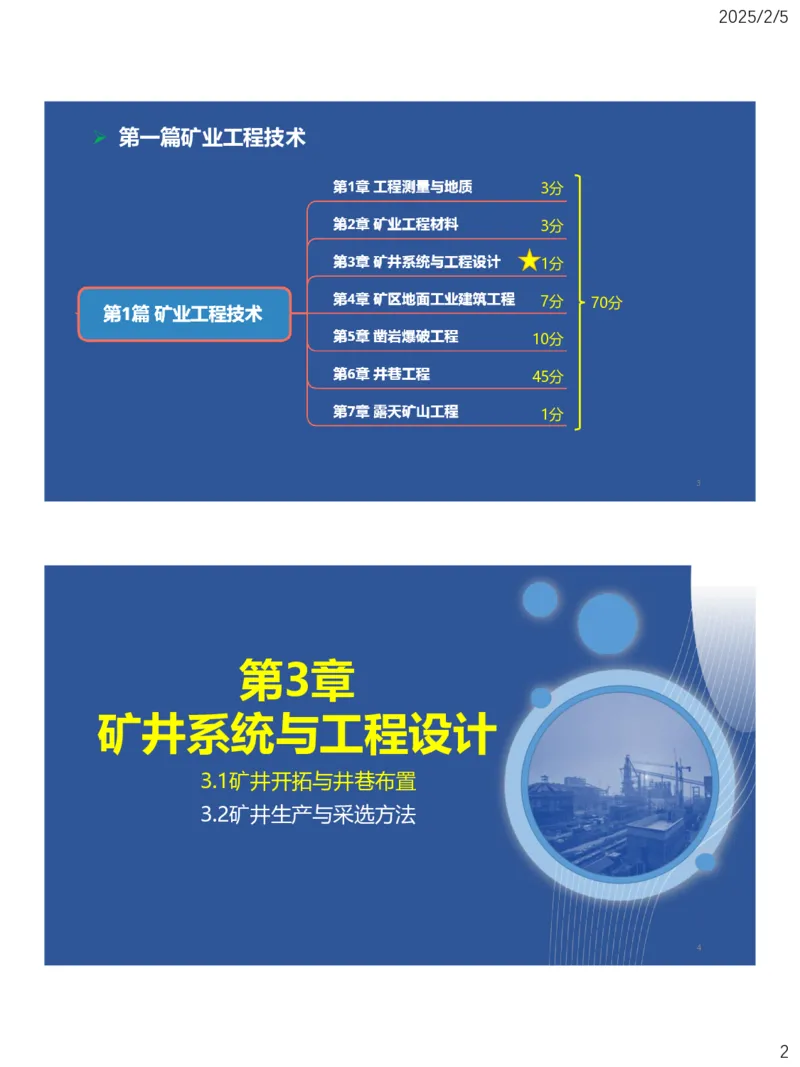

➢ 第一篇矿业工程技术
3分
3分
1分
7分 70分
10分
45分
1分
3
第3章
矿井系统与工程设计
3.1矿井开拓与井巷布置
3.2矿井生产与采选方法
4
22025/2/5

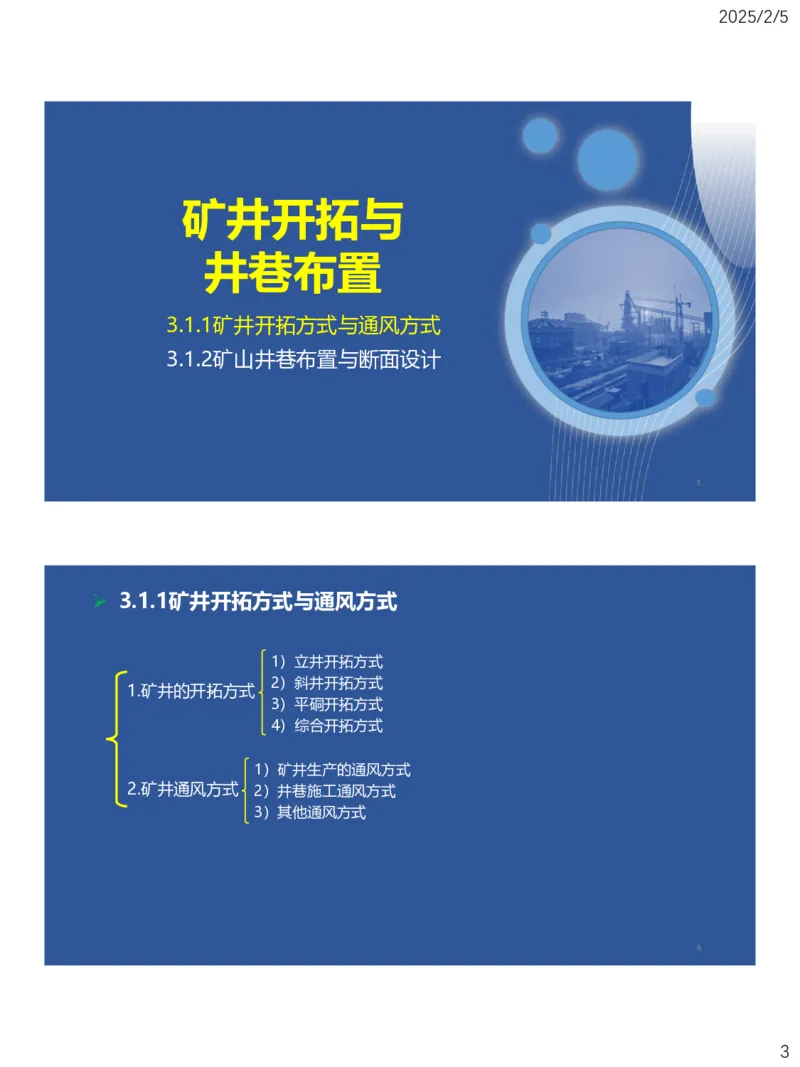

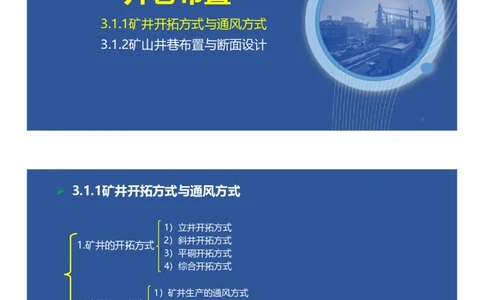

矿井开拓与
井巷布置
3.1.1矿井开拓方式与通风方式
3.1.2矿山井巷布置与断面设计
5
➢ 3.1.1矿井开拓方式与通风方式
1）立井开拓方式
2）斜井开拓方式
1.矿井的开拓方式
3）平硐开拓方式
4）综合开拓方式
1）矿井生产的通风方式
2.矿井通风方式 2）井巷施工通风方式
3）其他通风方式
6
32025/2/5

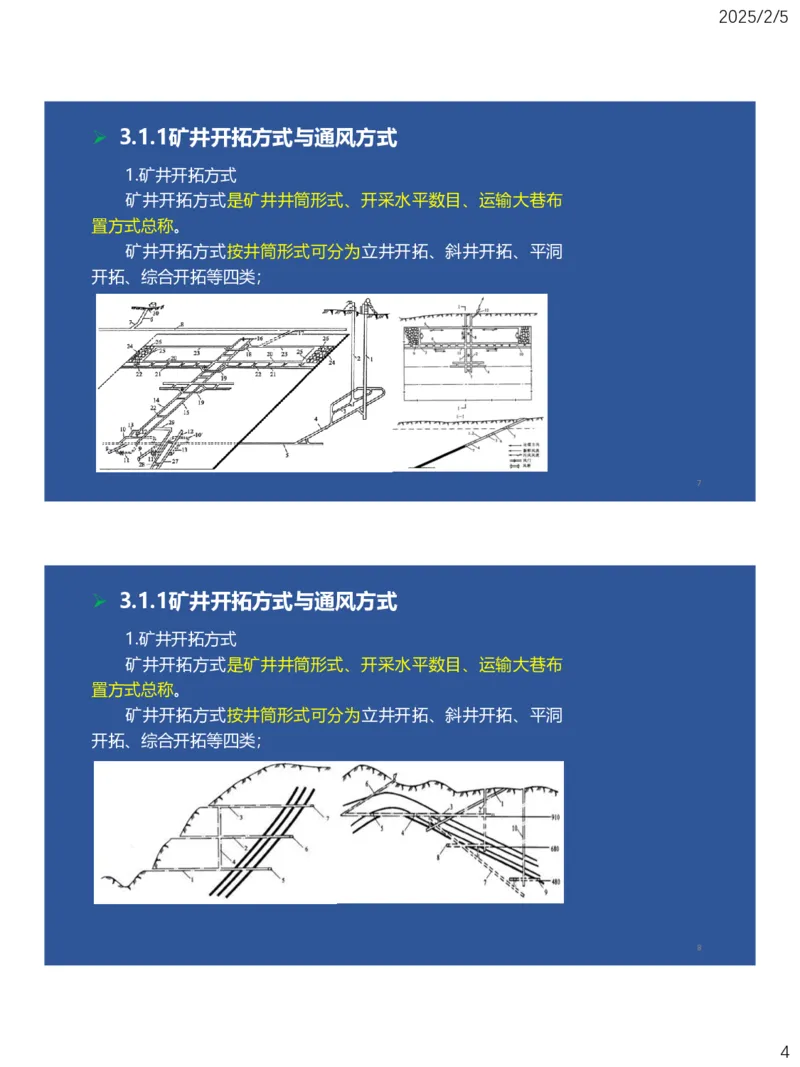

➢ 3.1.1矿井开拓方式与通风方式

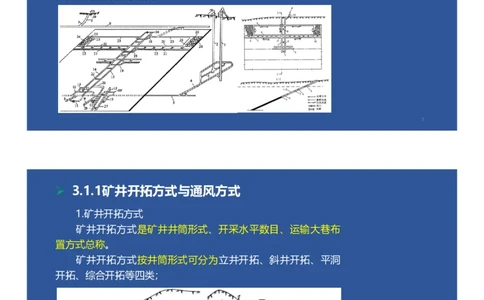

1.矿井开拓方式
矿井开拓方式是矿井井筒形式、开采水平数目、运输大巷布
置方式总称。
矿井开拓方式按井筒形式可分为立井开拓、斜井开拓、平洞
开拓、综合开拓等四类；
7
➢ 3.1.1矿井开拓方式与通风方式
1.矿井开拓方式
矿井开拓方式是矿井井筒形式、开采水平数目、运输大巷布
置方式总称。
矿井开拓方式按井筒形式可分为立井开拓、斜井开拓、平洞
开拓、综合开拓等四类；
8
42025/2/5
➢ 3.1.1矿井开拓方式与通风方式

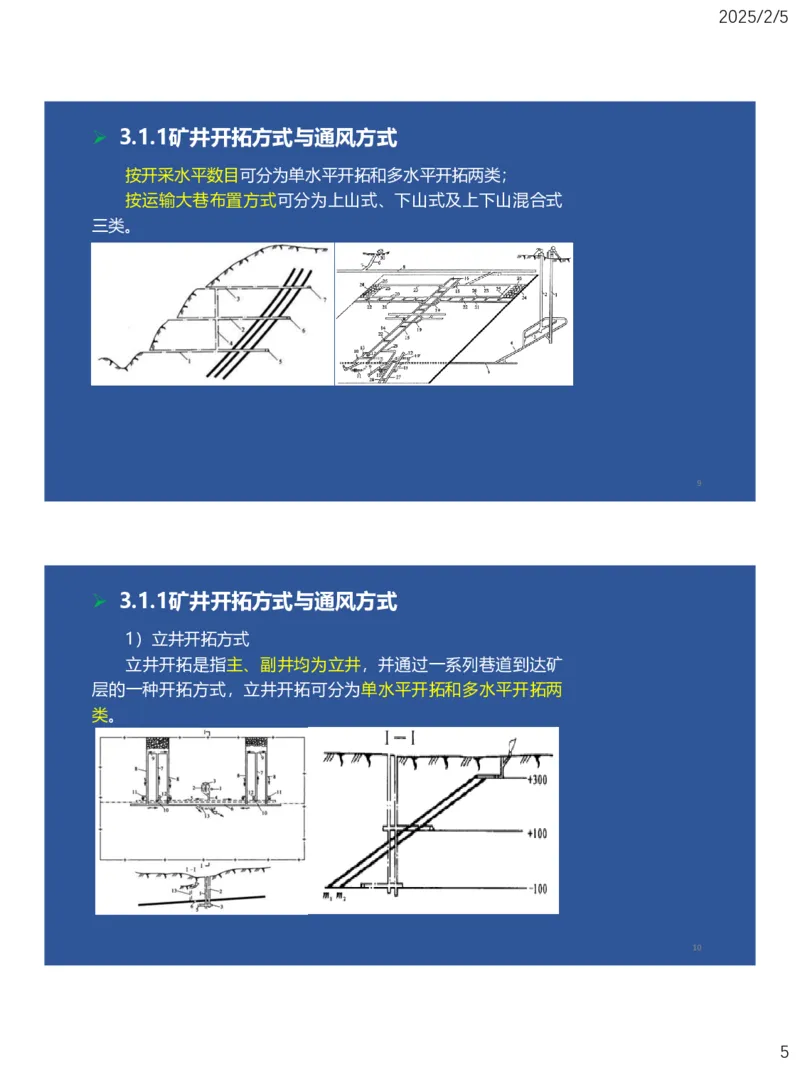

按开采水平数目可分为单水平开拓和多水平开拓两类；
按运输大巷布置方式可分为上山式、下山式及上下山混合式
三类。
9
➢ 3.1.1矿井开拓方式与通风方式
1）立井开拓方式
立井开拓是指主、副井均为立井，并通过一系列巷道到达矿
层的一种开拓方式，立井开拓可分为单水平开拓和多水平开拓两
类。
10
52025/2/5
➢ 3.1.1矿井开拓方式与通风方式

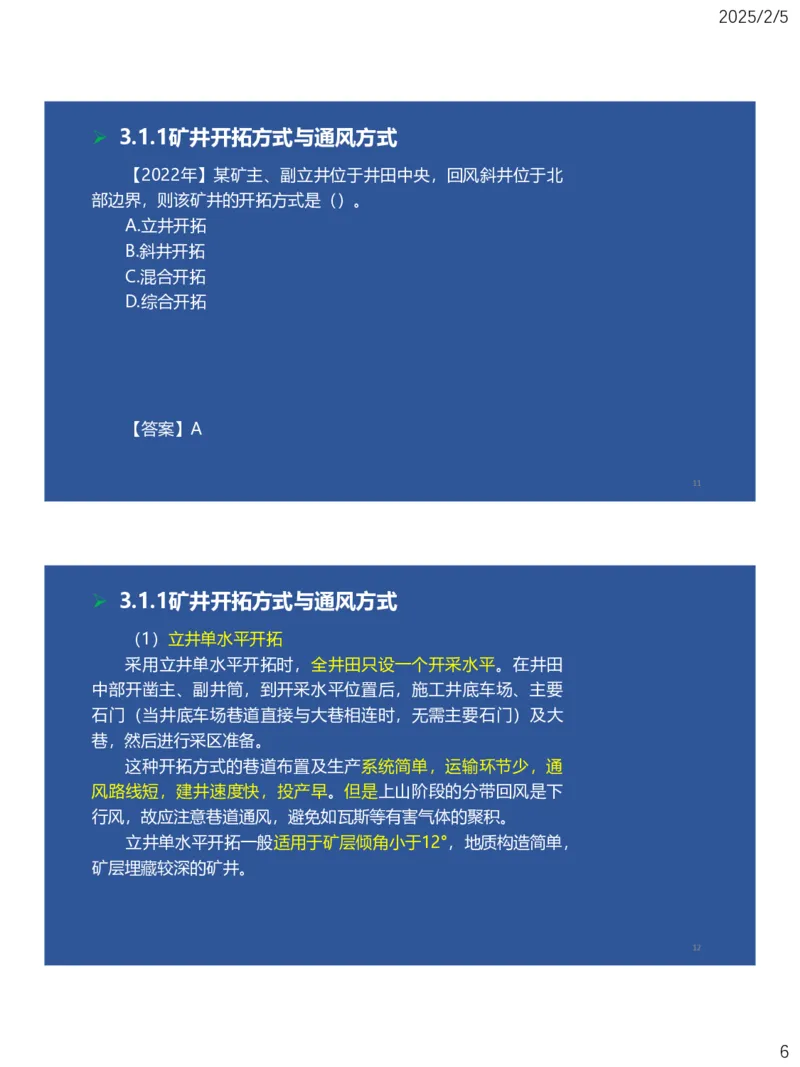

【2022年】某矿主、副立井位于井田中央，回风斜井位于北
部边界，则该矿井的开拓方式是（）。
A.立井开拓
B.斜井开拓
C.混合开拓
D.综合开拓
【答案】A
11
➢ 3.1.1矿井开拓方式与通风方式
（1）立井单水平开拓
采用立井单水平开拓时，全井田只设一个开采水平。在井田
中部开凿主、副井筒，到开采水平位置后，施工井底车场、主要
石门（当井底车场巷道直接与大巷相连时，无需主要石门）及大
巷，然后进行采区准备。
这种开拓方式的巷道布置及生产系统简单，运输环节少，通
风路线短，建井速度快，投产早。但是上山阶段的分带回风是下
行风，故应注意巷道通风，避免如瓦斯等有害气体的聚积。
立井单水平开拓一般适用于矿层倾角小于12°，地质构造简单，
矿层埋藏较深的矿井。
12
62025/2/5
➢ 3.1.1矿井开拓方式与通风方式

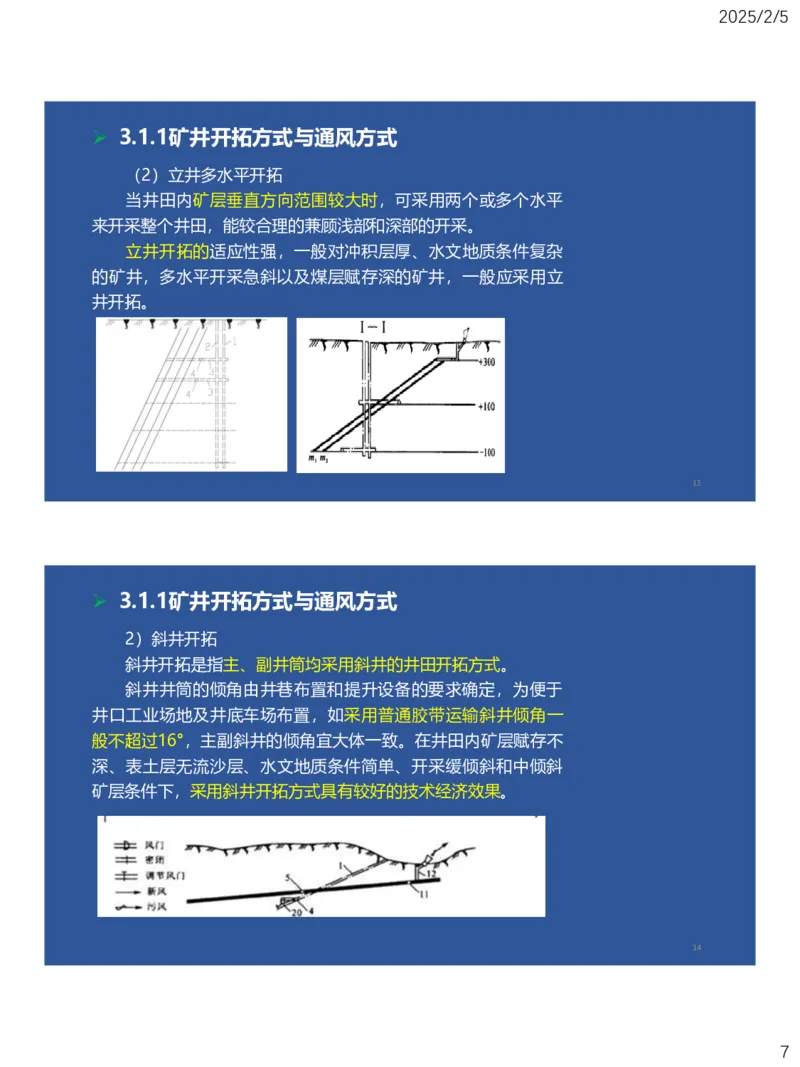

（2）立井多水平开拓
当井田内矿层垂直方向范围较大时，可采用两个或多个水平
来开采整个井田，能较合理的兼顾浅部和深部的开采。
立井开拓的适应性强，一般对冲积层厚、水文地质条件复杂
的矿井，多水平开采急斜以及煤层赋存深的矿井，一般应采用立
井开拓。
13
➢ 3.1.1矿井开拓方式与通风方式
2）斜井开拓
斜井开拓是指主、副井筒均采用斜井的井田开拓方式。
斜井井筒的倾角由井巷布置和提升设备的要求确定，为便于
井口工业场地及井底车场布置，如采用普通胶带运输斜井倾角一
般不超过16°，主副斜井的倾角宜大体一致。在井田内矿层赋存不
深、表土层无流沙层、水文地质条件简单、开采缓倾斜和中倾斜
矿层条件下，采用斜井开拓方式具有较好的技术经济效果。
14
72025/2/5
➢ 3.1.1矿井开拓方式与通风方式

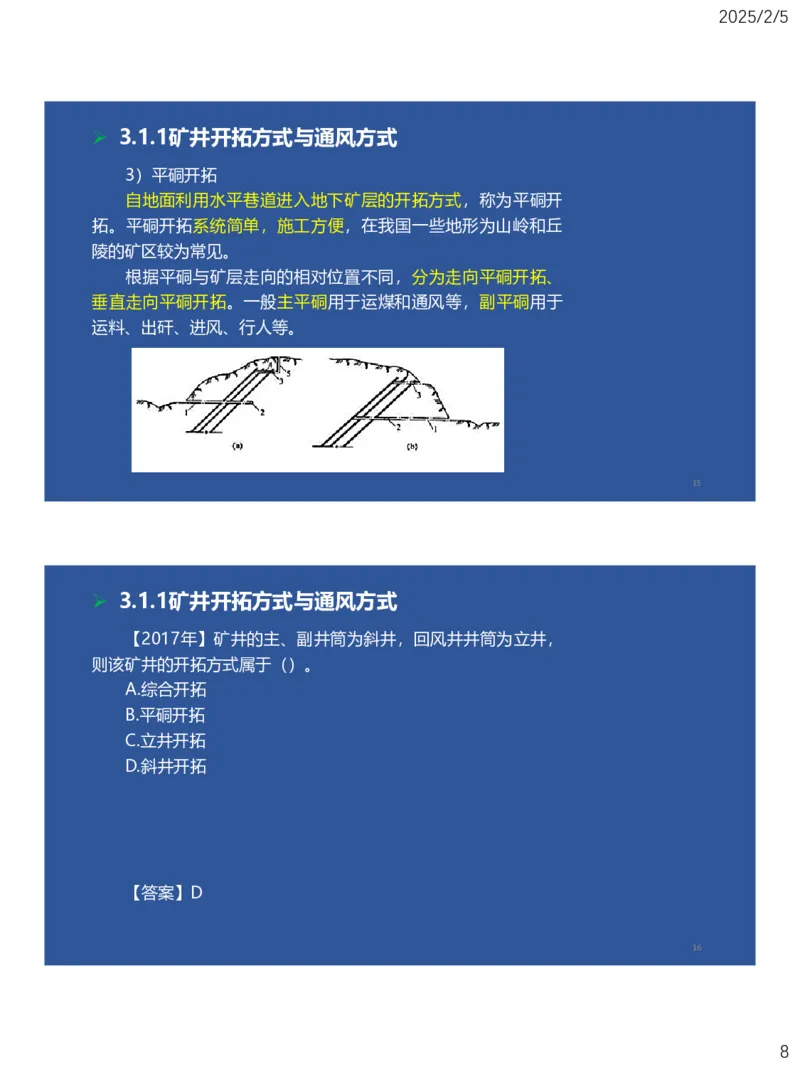

3）平硐开拓
自地面利用水平巷道进入地下矿层的开拓方式，称为平硐开
拓。平硐开拓系统简单，施工方便，在我国一些地形为山岭和丘
陵的矿区较为常见。
根据平硐与矿层走向的相对位置不同，分为走向平硐开拓、
垂直走向平硐开拓。一般主平硐用于运煤和通风等，副平硐用于
运料、出矸、进风、行人等。
15
➢ 3.1.1矿井开拓方式与通风方式
【2017年】矿井的主、副井筒为斜井，回风井井筒为立井，
则该矿井的开拓方式属于（）。
A.综合开拓
B.平硐开拓
C.立井开拓
D.斜井开拓
【答案】D
16
82025/2/5
➢ 3.1.1矿井开拓方式与通风方式

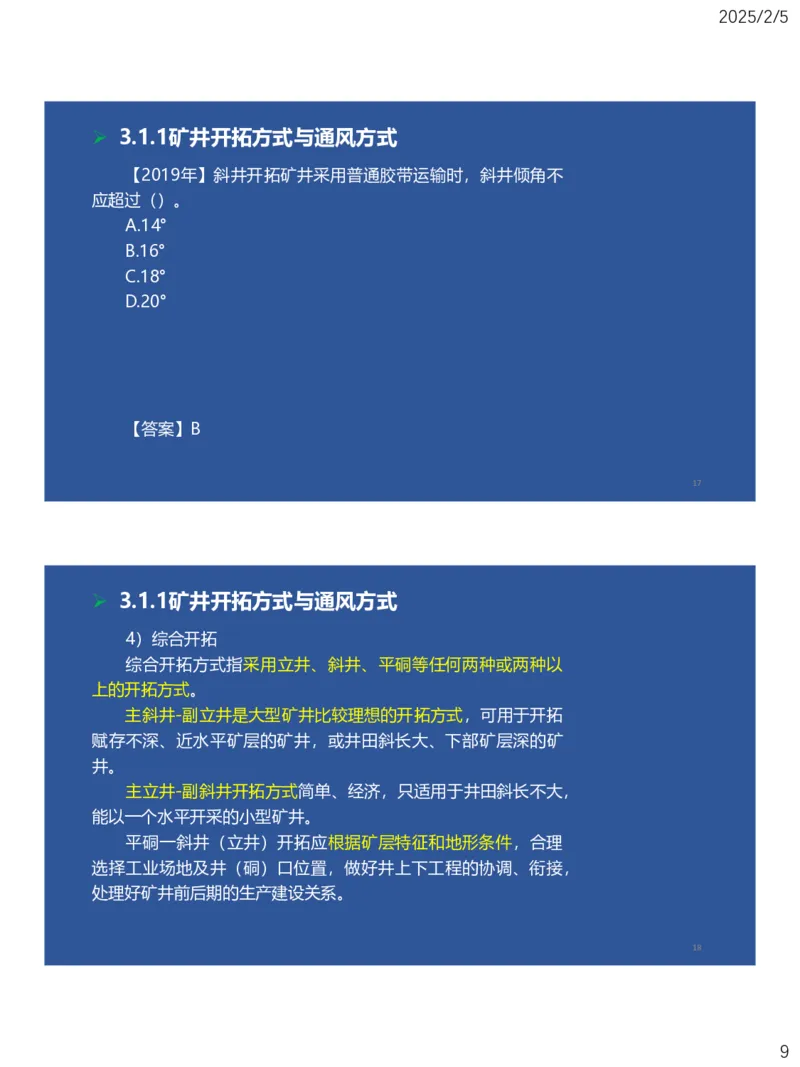

【2019年】斜井开拓矿井采用普通胶带运输时，斜井倾角不
应超过（）。
A.14°
B.16°
C.18°
D.20°
【答案】B
17
➢ 3.1.1矿井开拓方式与通风方式
4）综合开拓
综合开拓方式指采用立井、斜井、平硐等任何两种或两种以
上的开拓方式。
主斜井-副立井是大型矿井比较理想的开拓方式，可用于开拓
赋存不深、近水平矿层的矿井，或井田斜长大、下部矿层深的矿
井。
主立井-副斜井开拓方式简单、经济，只适用于井田斜长不大，
能以一个水平开采的小型矿井。
平硐一斜井（立井）开拓应根据矿层特征和地形条件，合理
选择工业场地及井（硐）口位置，做好井上下工程的协调、衔接，
处理好矿井前后期的生产建设关系。
18
92025/2/5

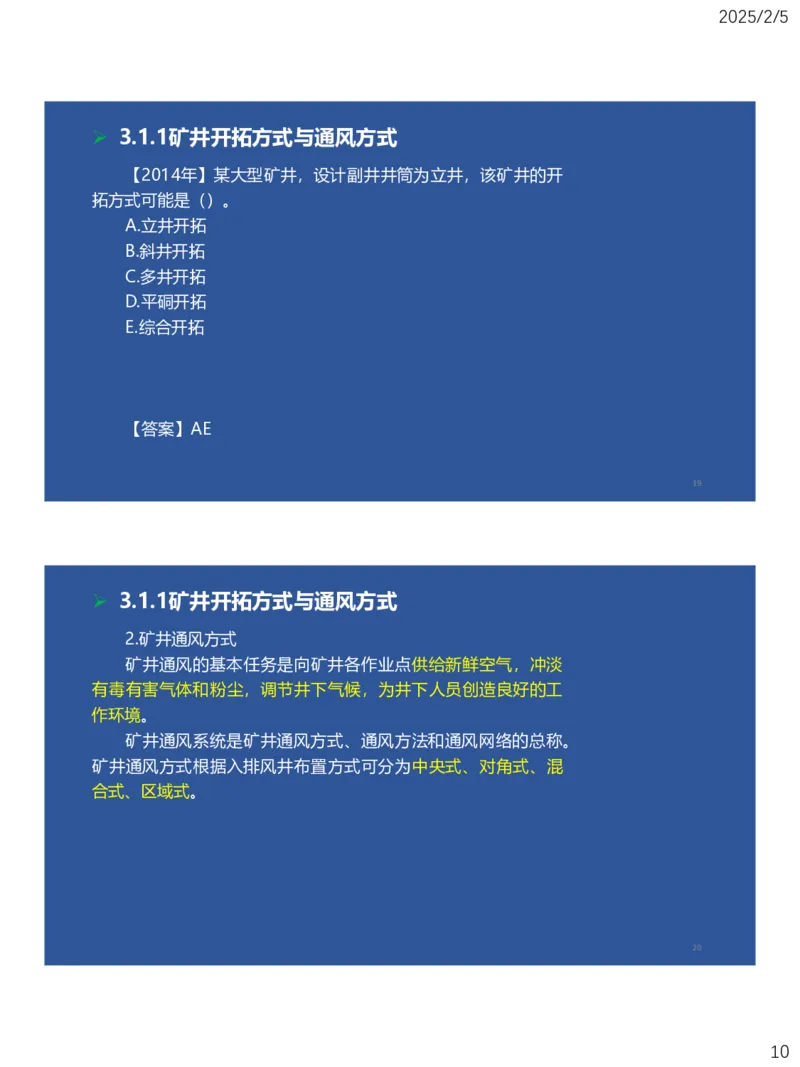

➢ 3.1.1矿井开拓方式与通风方式
【2014年】某大型矿井，设计副井井筒为立井，该矿井的开
拓方式可能是（）。
A.立井开拓
B.斜井开拓
C.多井开拓
D.平硐开拓
E.综合开拓
【答案】AE
19
➢ 3.1.1矿井开拓方式与通风方式
2.矿井通风方式
矿井通风的基本任务是向矿井各作业点供给新鲜空气，冲淡
有毒有害气体和粉尘，调节井下气候，为井下人员创造良好的工
作环境。
矿井通风系统是矿井通风方式、通风方法和通风网络的总称。
矿井通风方式根据入排风井布置方式可分为中央式、对角式、混
合式、区域式。
20
102025/2/5

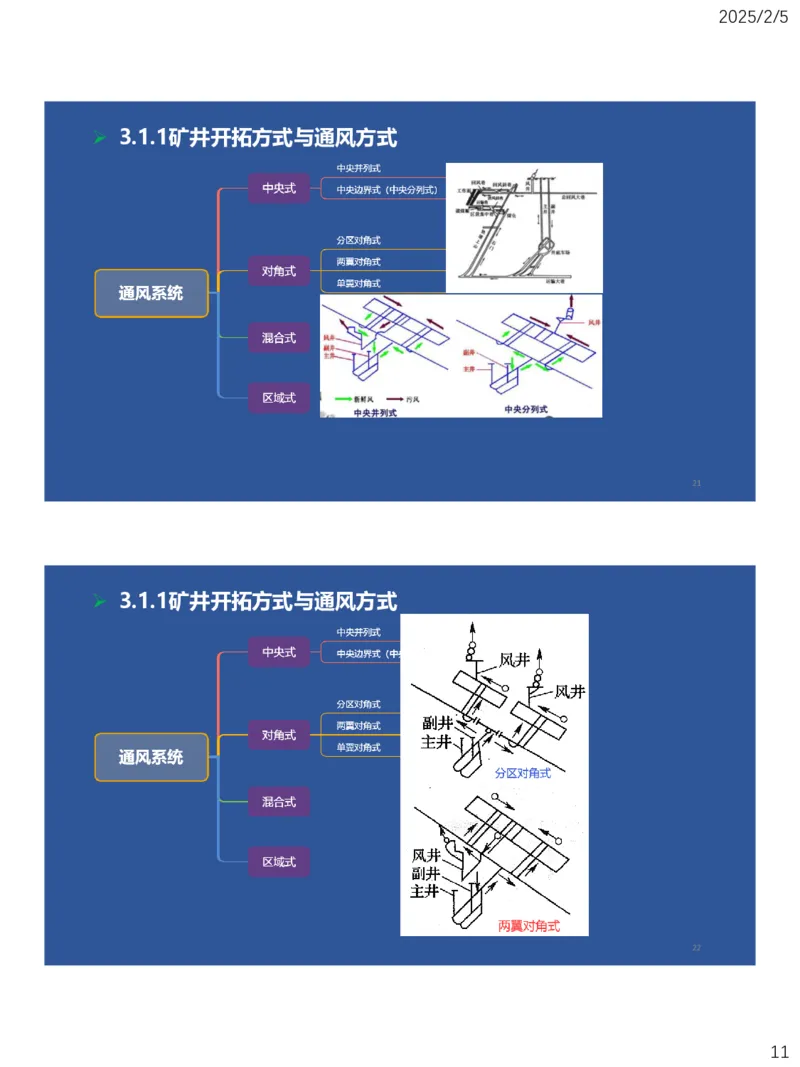

➢ 3.1.1矿井开拓方式与通风方式
21
➢ 3.1.1矿井开拓方式与通风方式
22
112025/2/5
➢ 3.1.1矿井开拓方式与通风方式
23
➢ 3.1.1矿井开拓方式与通风方式

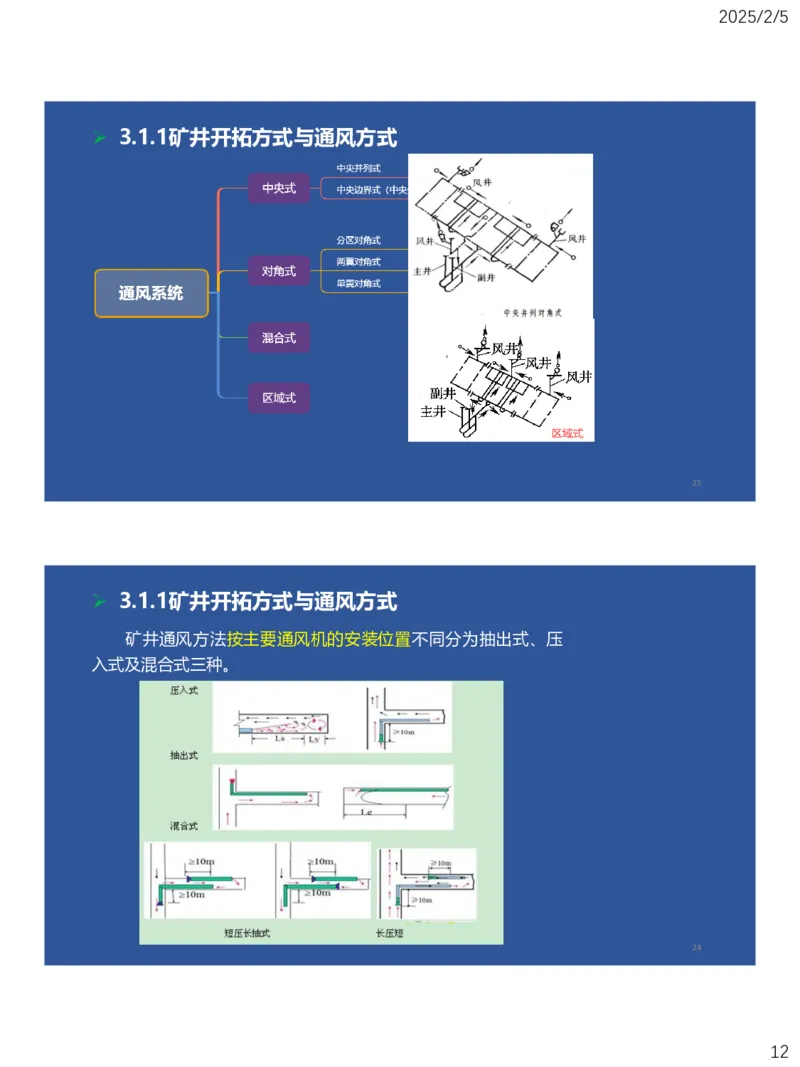

矿井通风方法按主要通风机的安装位置不同分为抽出式、压
入式及混合式三种。
24
122025/2/5
➢ 3.1.1矿井开拓方式与通风方式

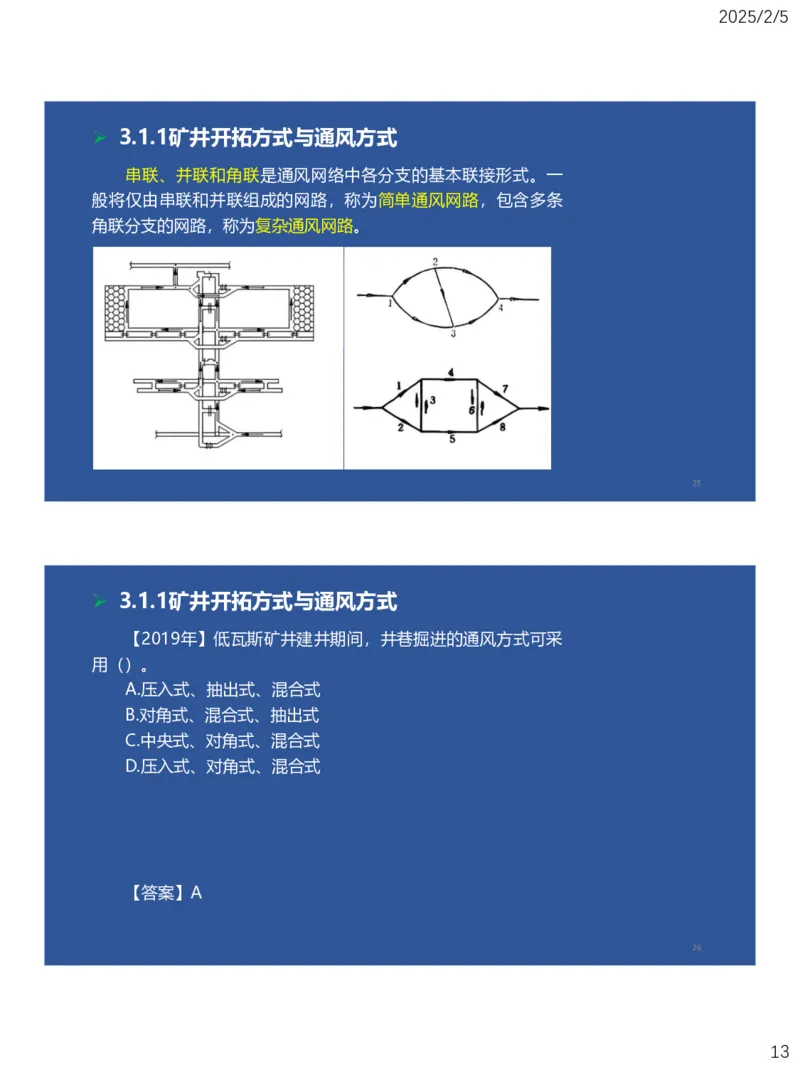

串联、并联和角联是通风网络中各分支的基本联接形式。一
般将仅由串联和并联组成的网路，称为简单通风网路，包含多条
角联分支的网路，称为复杂通风网路。
25
➢ 3.1.1矿井开拓方式与通风方式
【2019年】低瓦斯矿井建井期间，井巷掘进的通风方式可采
用（）。
A.压入式、抽出式、混合式
B.对角式、混合式、抽出式
C.中央式、对角式、混合式
D.压入式、对角式、混合式
【答案】A
26
132025/2/5
➢ 3.1.1矿井开拓方式与通风方式

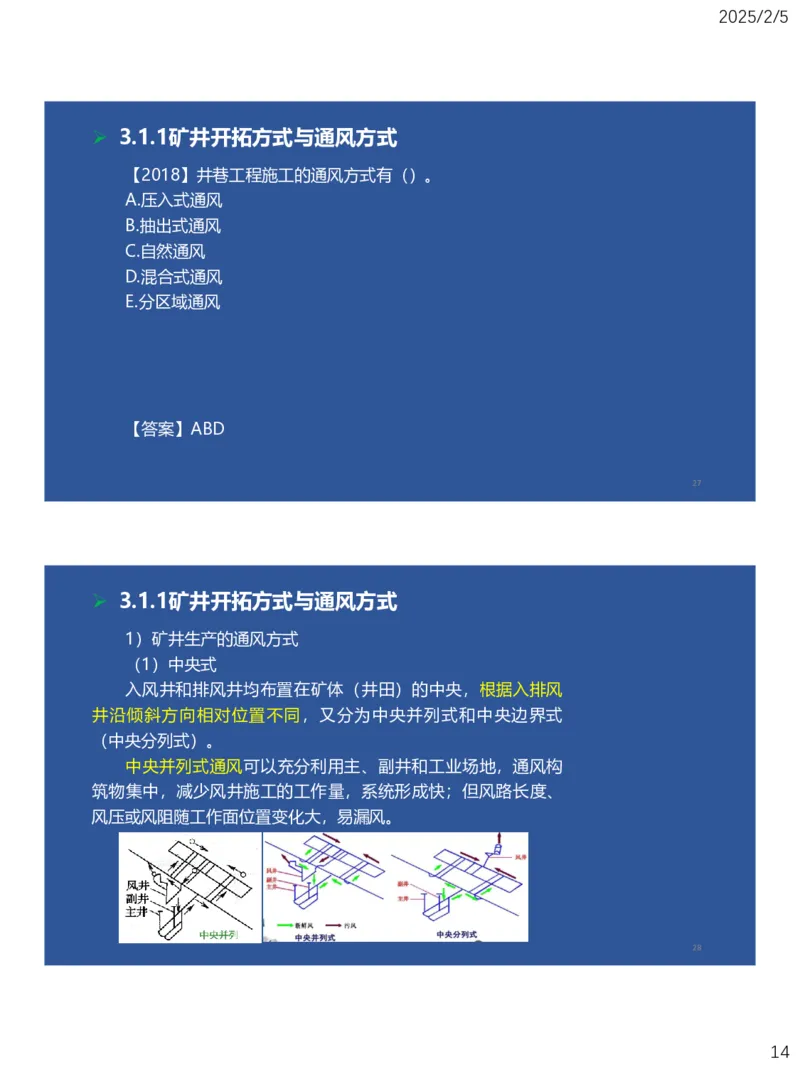

【2018】井巷工程施工的通风方式有（）。
A.压入式通风
B.抽出式通风
C.自然通风
D.混合式通风
E.分区域通风
【答案】ABD
27
➢ 3.1.1矿井开拓方式与通风方式
1）矿井生产的通风方式
（1）中央式
入风井和排风井均布置在矿体（井田）的中央，根据入排风
井沿倾斜方向相对位置不同，又分为中央并列式和中央边界式
（中央分列式）。
中央并列式通风可以充分利用主、副井和工业场地，通风构
筑物集中，减少风井施工的工作量，系统形成快；但风路长度、
风压或风阻随工作面位置变化大，易漏风。
28
142025/2/5
➢ 3.1.1矿井开拓方式与通风方式

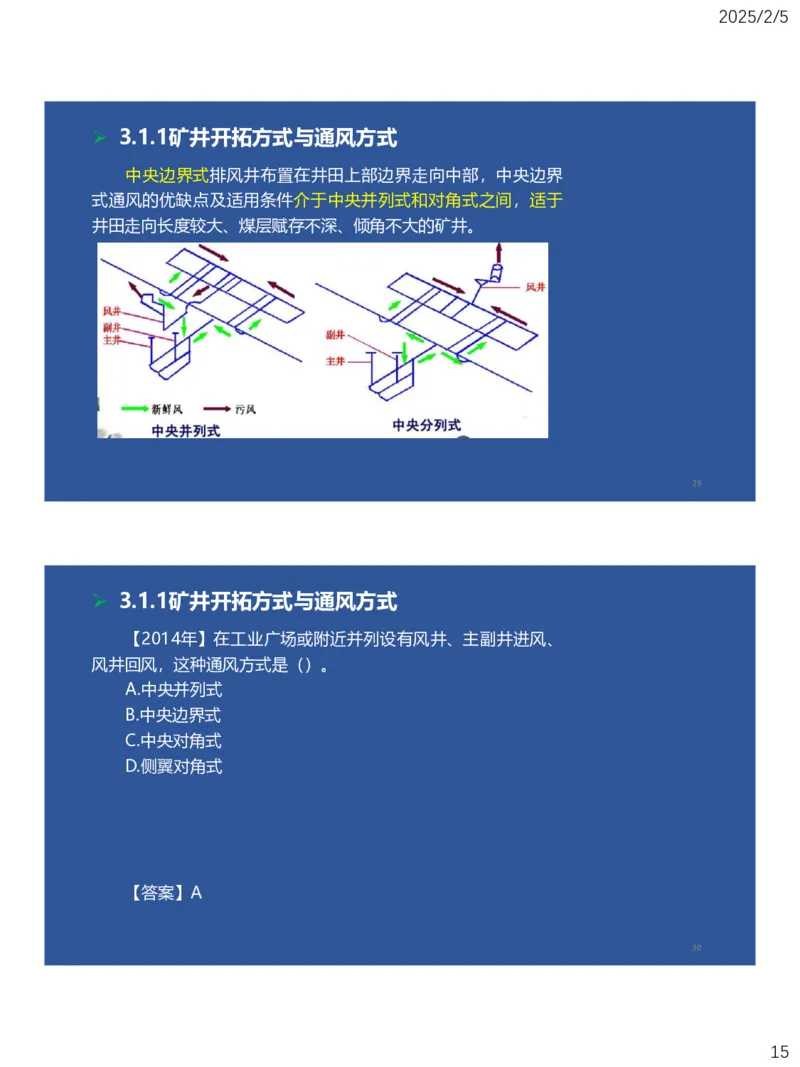

中央边界式排风井布置在井田上部边界走向中部，中央边界
式通风的优缺点及适用条件介于中央并列式和对角式之间，适于
井田走向长度较大、煤层赋存不深、倾角不大的矿井。
29
➢ 3.1.1矿井开拓方式与通风方式
【2014年】在工业广场或附近并列设有风井、主副井进风、
风井回风，这种通风方式是（）。
A.中央并列式
B.中央边界式
C.中央对角式
D.侧翼对角式
【答案】A
30
152025/2/5
➢ 3.1.1矿井开拓方式与通风方式

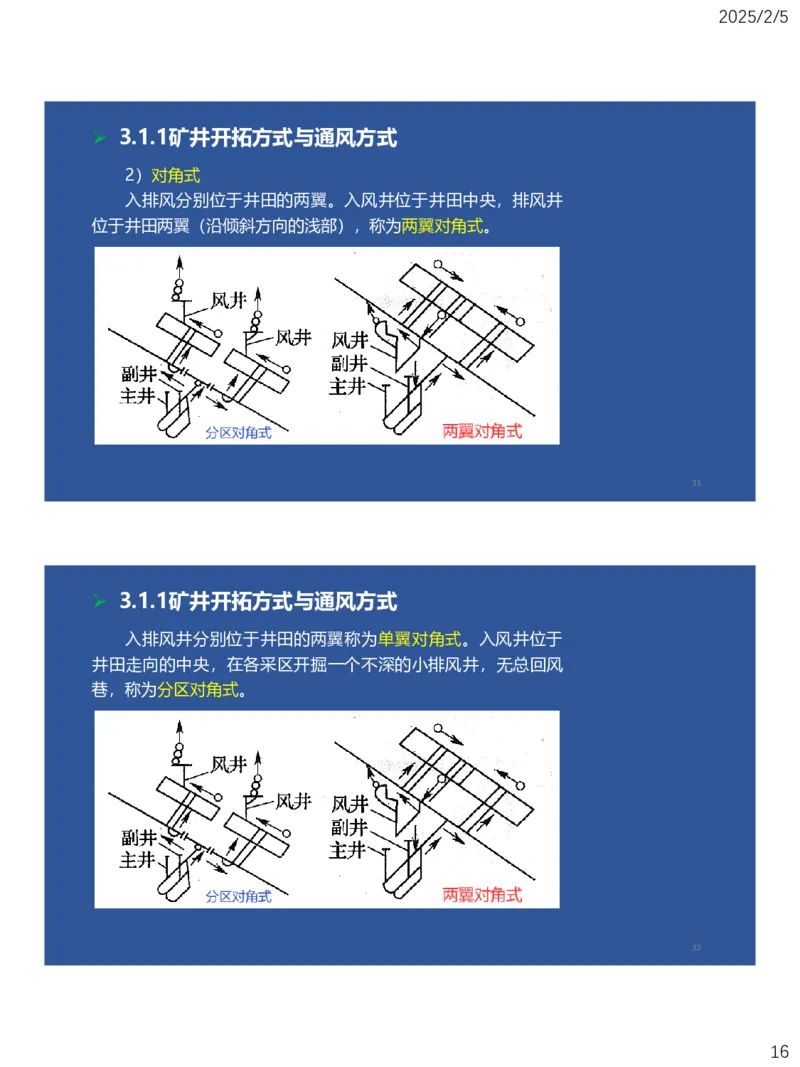

2）对角式
入排风分别位于井田的两翼。入风井位于井田中央，排风井
位于井田两翼（沿倾斜方向的浅部），称为两翼对角式。
31
➢ 3.1.1矿井开拓方式与通风方式
入排风井分别位于井田的两翼称为单翼对角式。入风井位于
井田走向的中央，在各采区开掘一个不深的小排风井，无总回风
巷，称为分区对角式。
32
162025/2/5
➢ 3.1.1矿井开拓方式与通风方式

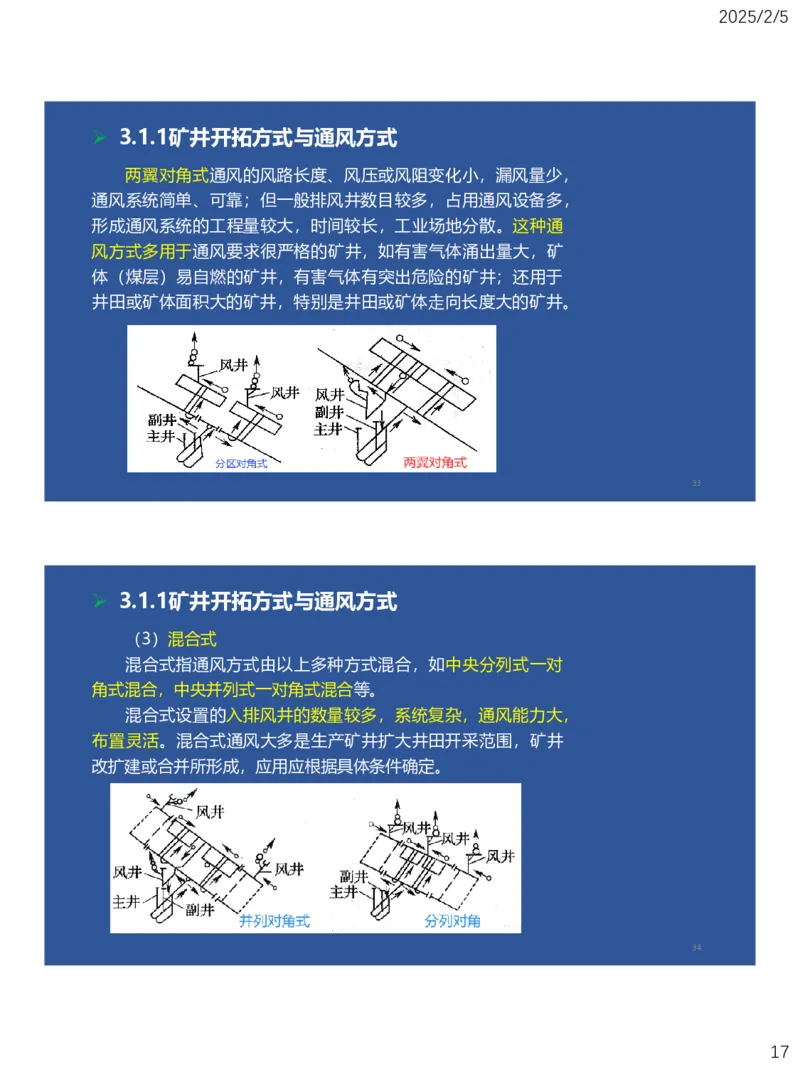

两翼对角式通风的风路长度、风压或风阻变化小，漏风量少，
通风系统简单、可靠；但一般排风井数目较多，占用通风设备多，
形成通风系统的工程量较大，时间较长，工业场地分散。这种通
风方式多用于通风要求很严格的矿井，如有害气体涌出量大，矿
体（煤层）易自燃的矿井，有害气体有突出危险的矿井；还用于
井田或矿体面积大的矿井，特别是井田或矿体走向长度大的矿井。
33
➢ 3.1.1矿井开拓方式与通风方式
（3）混合式
混合式指通风方式由以上多种方式混合，如中央分列式一对
角式混合，中央并列式一对角式混合等。
混合式设置的入排风井的数量较多，系统复杂，通风能力大，
布置灵活。混合式通风大多是生产矿井扩大井田开采范围，矿井
改扩建或合并所形成，应用应根据具体条件确定。
34
172025/2/5
➢ 3.1.1矿井开拓方式与通风方式

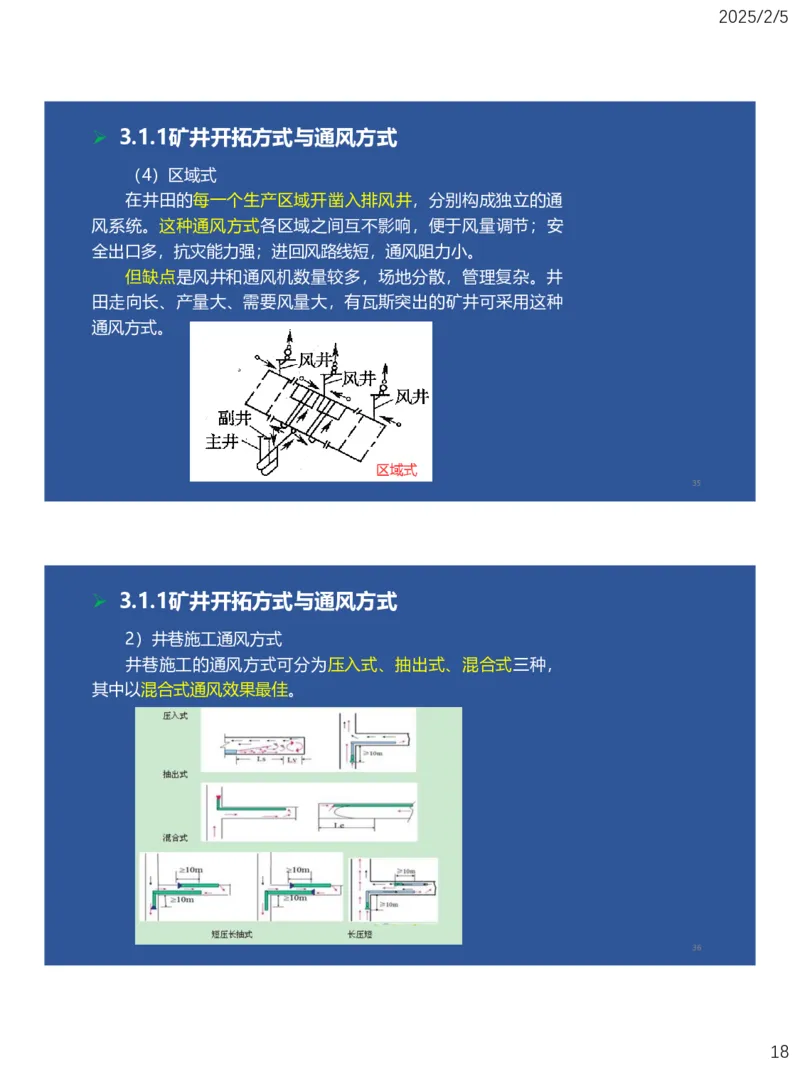

（4）区域式
在井田的每一个生产区域开凿入排风井，分别构成独立的通
风系统。这种通风方式各区域之间互不影响，便于风量调节；安
全出口多，抗灾能力强；进回风路线短，通风阻力小。
但缺点是风井和通风机数量较多，场地分散，管理复杂。井
田走向长、产量大、需要风量大，有瓦斯突出的矿井可采用这种
通风方式。
35
➢ 3.1.1矿井开拓方式与通风方式
2）井巷施工通风方式
井巷施工的通风方式可分为压入式、抽出式、混合式三种，
其中以混合式通风效果最佳。
36
182025/2/5

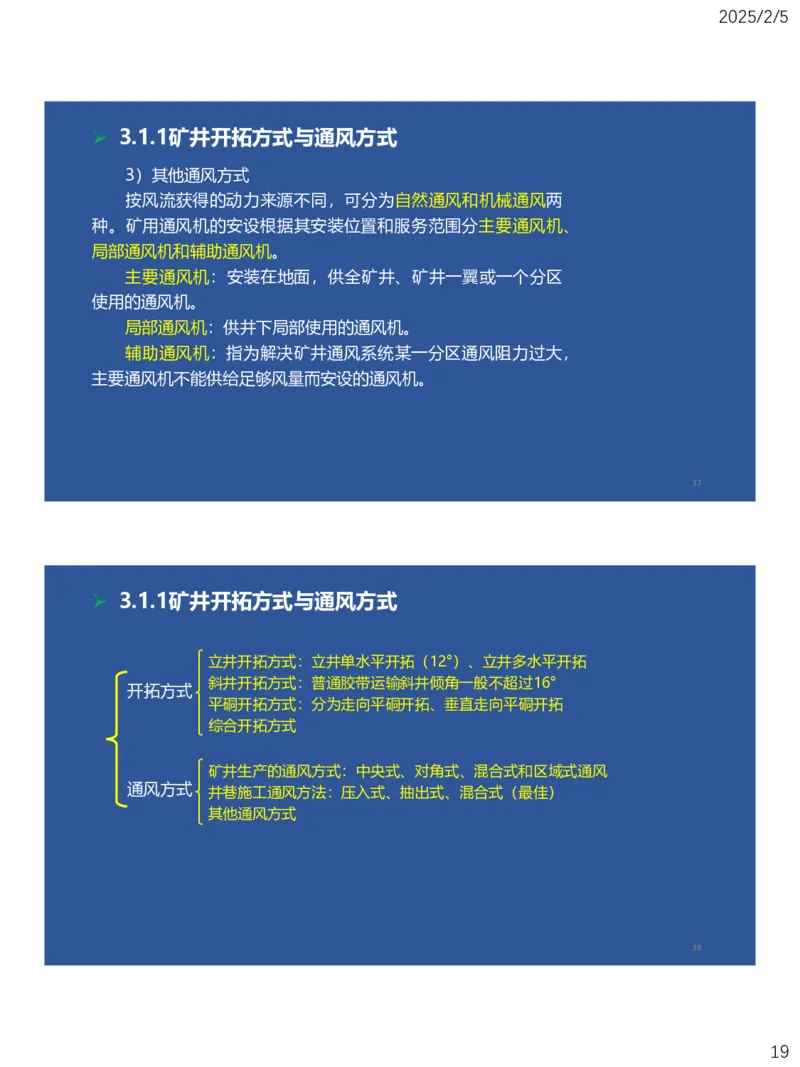

➢ 3.1.1矿井开拓方式与通风方式
3）其他通风方式
按风流获得的动力来源不同，可分为自然通风和机械通风两
种。矿用通风机的安设根据其安装位置和服务范围分主要通风机、
局部通风机和辅助通风机。
主要通风机：安装在地面，供全矿井、矿井一翼或一个分区
使用的通风机。
局部通风机：供井下局部使用的通风机。
辅助通风机：指为解决矿井通风系统某一分区通风阻力过大，
主要通风机不能供给足够风量而安设的通风机。
37
➢ 3.1.1矿井开拓方式与通风方式
立井开拓方式：立井单水平开拓（12°）、立井多水平开拓
斜井开拓方式：普通胶带运输斜井倾角一般不超过16°
开拓方式
平硐开拓方式：分为走向平硐开拓、垂直走向平硐开拓
综合开拓方式
矿井生产的通风方式：中央式、对角式、混合式和区域式通风
通风方式 井巷施工通风方法：压入式、抽出式、混合式（最佳）
其他通风方式
38
192025/2/5
End
Thanks!
39
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
40
202025/2/5

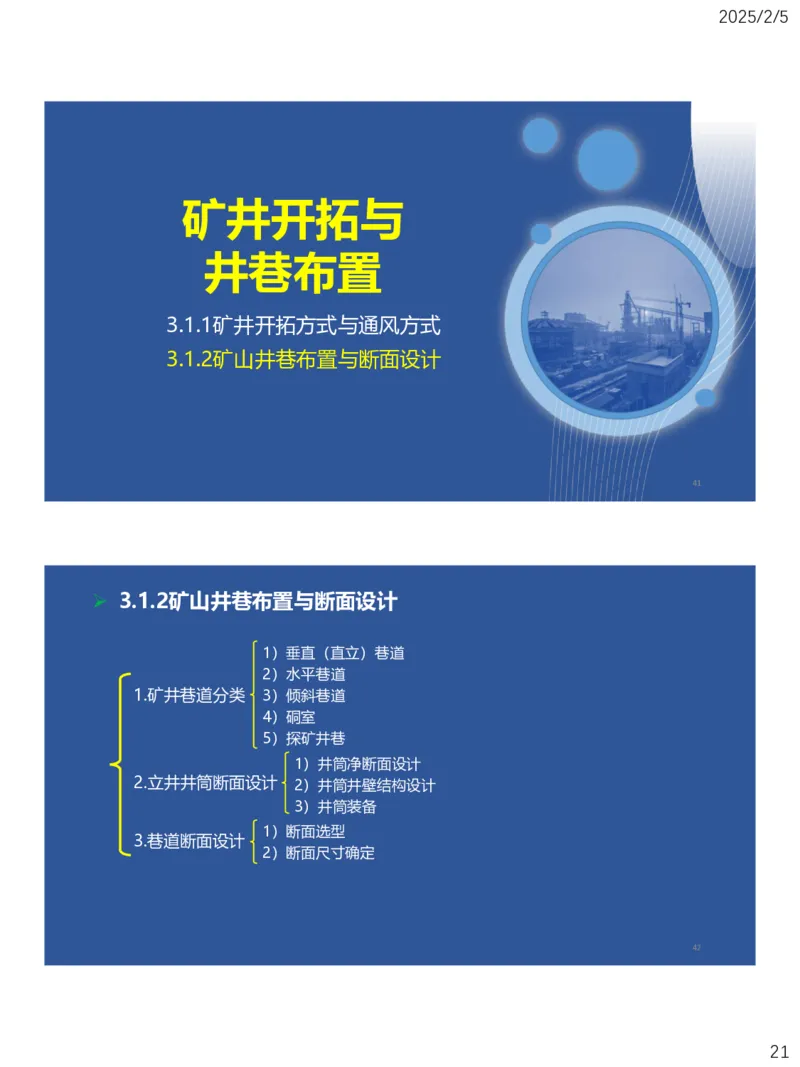

矿井开拓与
井巷布置
3.1.1矿井开拓方式与通风方式
3.1.2矿山井巷布置与断面设计
41
➢ 3.1.2矿山井巷布置与断面设计
1）垂直（直立）巷道
2）水平巷道
1.矿井巷道分类 3）倾斜巷道
4）硐室
5）探矿井巷
1）井筒净断面设计
2.立井井筒断面设计 2）井筒井壁结构设计
3）井筒装备
1）断面选型
3.巷道断面设计
2）断面尺寸确定
42
212025/2/5
➢ 3.1.2矿山井巷布置与断面设计

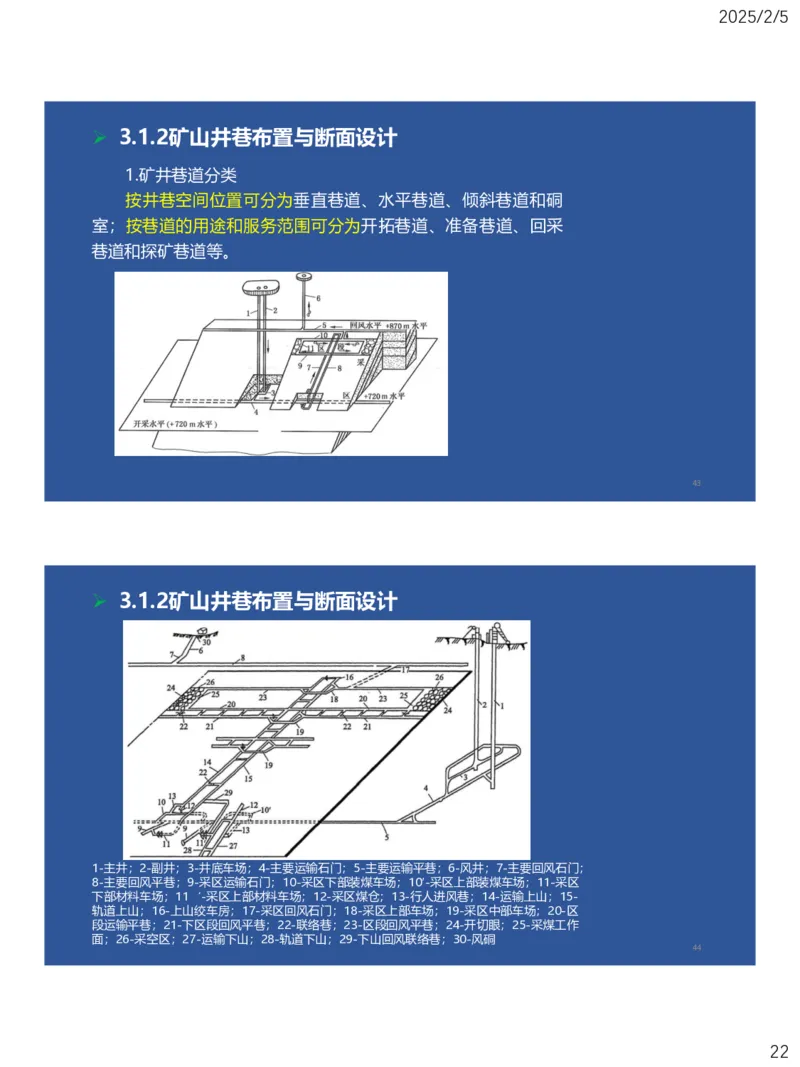

1.矿井巷道分类
按井巷空间位置可分为垂直巷道、水平巷道、倾斜巷道和硐
室；按巷道的用途和服务范围可分为开拓巷道、准备巷道、回采
巷道和探矿巷道等。
43
➢ 3.1.2矿山井巷布置与断面设计
1-主井；2-副井；3-井底车场；4-主要运输石门；5-主要运输平巷；6-风井；7-主要回风石门；
8-主要回风平巷；9-采区运输石门；10-采区下部装煤车场；10′-采区上部装煤车场；11-采区
下部材料车场；11‘-采区上部材料车场；12-采区煤仓；13-行人进风巷；14-运输上山；15-
轨道上山；16-上山绞车房；17-采区回风石门；18-采区上部车场；19-采区中部车场；20-区
段运输平巷；21-下区段回风平巷；22-联络巷；23-区段回风平巷；24-开切眼；25-采煤工作
面；26-采空区；27-运输下山；28-轨道下山；29-下山回风联络巷；30-风硐
44
222025/2/5
➢ 3.1.2矿山井巷布置与断面设计
1）垂直（直立）巷道
（1）立（竖）井。
有通达地面出口，是进入地下的主要垂直巷道。
位于井田中部的担负矿井主要提煤任务的称为主井，担负人
员升降、下料和提矸等辅助提升任务的称为副井。位于井田中部
或边界，担负矿井回风、安全出口、地质勘探或临时提升的称为
风井。
45
➢ 3.1.2矿山井巷布置与断面设计
（2）暗立井（盲立井）。
没有直接通达地面的出口的垂直巷道。
根据其所担负的任务不同可分为主暗立井（下一水平的煤炭
提升井）、副暗立井（下水平的矸石提升、物料及人员的升降
等）、溜煤井。
46
232025/2/5
➢ 3.1.2矿山井巷布置与断面设计

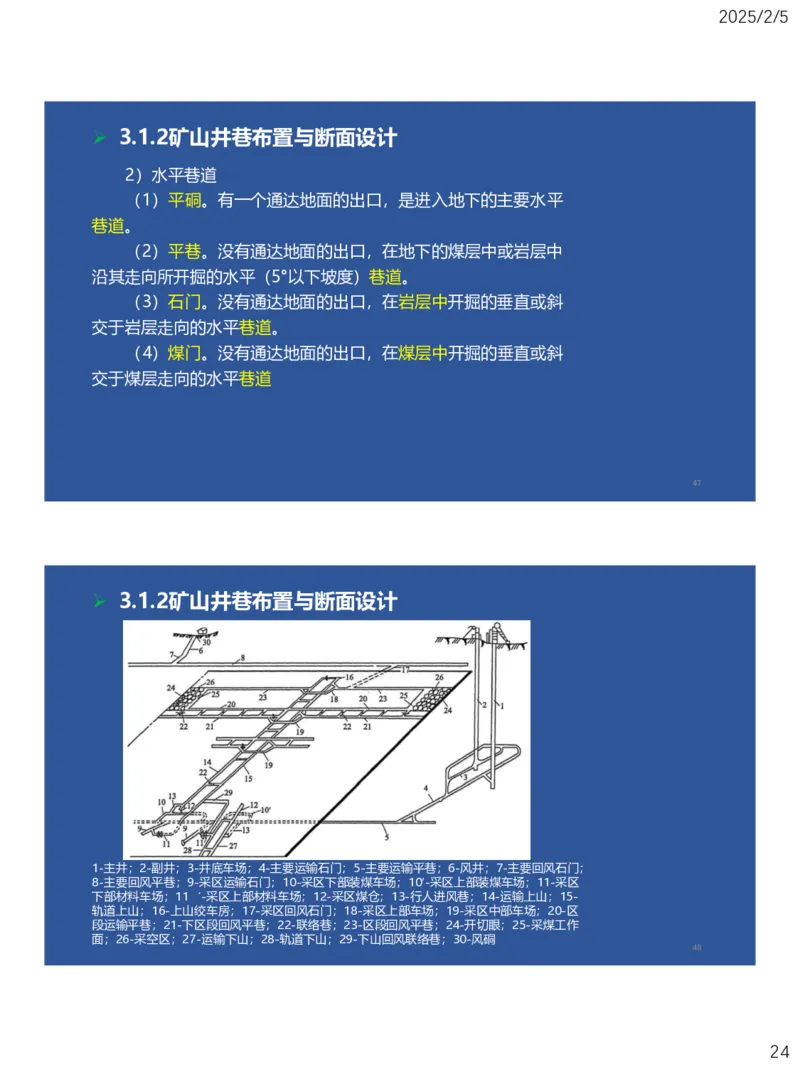

2）水平巷道
（1）平硐。有一个通达地面的出口，是进入地下的主要水平
巷道。
（2）平巷。没有通达地面的出口，在地下的煤层中或岩层中
沿其走向所开掘的水平（5°以下坡度）巷道。
（3）石门。没有通达地面的出口，在岩层中开掘的垂直或斜
交于岩层走向的水平巷道。
（4）煤门。没有通达地面的出口，在煤层中开掘的垂直或斜
交于煤层走向的水平巷道
47
➢ 3.1.2矿山井巷布置与断面设计
1-主井；2-副井；3-井底车场；4-主要运输石门；5-主要运输平巷；6-风井；7-主要回风石门；
8-主要回风平巷；9-采区运输石门；10-采区下部装煤车场；10′-采区上部装煤车场；11-采区
下部材料车场；11‘-采区上部材料车场；12-采区煤仓；13-行人进风巷；14-运输上山；15-
轨道上山；16-上山绞车房；17-采区回风石门；18-采区上部车场；19-采区中部车场；20-区
段运输平巷；21-下区段回风平巷；22-联络巷；23-区段回风平巷；24-开切眼；25-采煤工作
面；26-采空区；27-运输下山；28-轨道下山；29-下山回风联络巷；30-风硐
48
242025/2/5
➢ 3.1.2矿山井巷布置与断面设计
3）倾斜巷道
（1）斜井。有一个通达地面的出口，是进入地下的主要倾斜
巷道。
（2）上山。没有通达地面的出口，且位于开采水平之上，沿
煤层或岩层从主要运输大巷由下向上开掘的倾斜巷道。
（3）下山。它的位置和开掘方向与上山相反。
（4）溜煤眼。专作溜煤用的小斜巷。
（5）开切眼。连接区段运输平巷和区段回风平巷的斜巷，准
备开采的采煤工作面。
49
➢ 3.1.2矿山井巷布置与断面设计
1-主井；2-副井；3-井底车场；4-主要运输石门；5-主要运输平巷；6-风井；7-主要回风石门；
8-主要回风平巷；9-采区运输石门；10-采区下部装煤车场；10′-采区上部装煤车场；11-采区
下部材料车场；11‘-采区上部材料车场；12-采区煤仓；13-行人进风巷；14-运输上山；15-
轨道上山；16-上山绞车房；17-采区回风石门；18-采区上部车场；19-采区中部车场；20-区
段运输平巷；21-下区段回风平巷；22-联络巷；23-区段回风平巷；24-开切眼；25-采煤工作
面；26-采空区；27-运输下山；28-轨道下山；29-下山回风联络巷；30-风硐
50
252025/2/5
➢ 3.1.2矿山井巷布置与断面设计

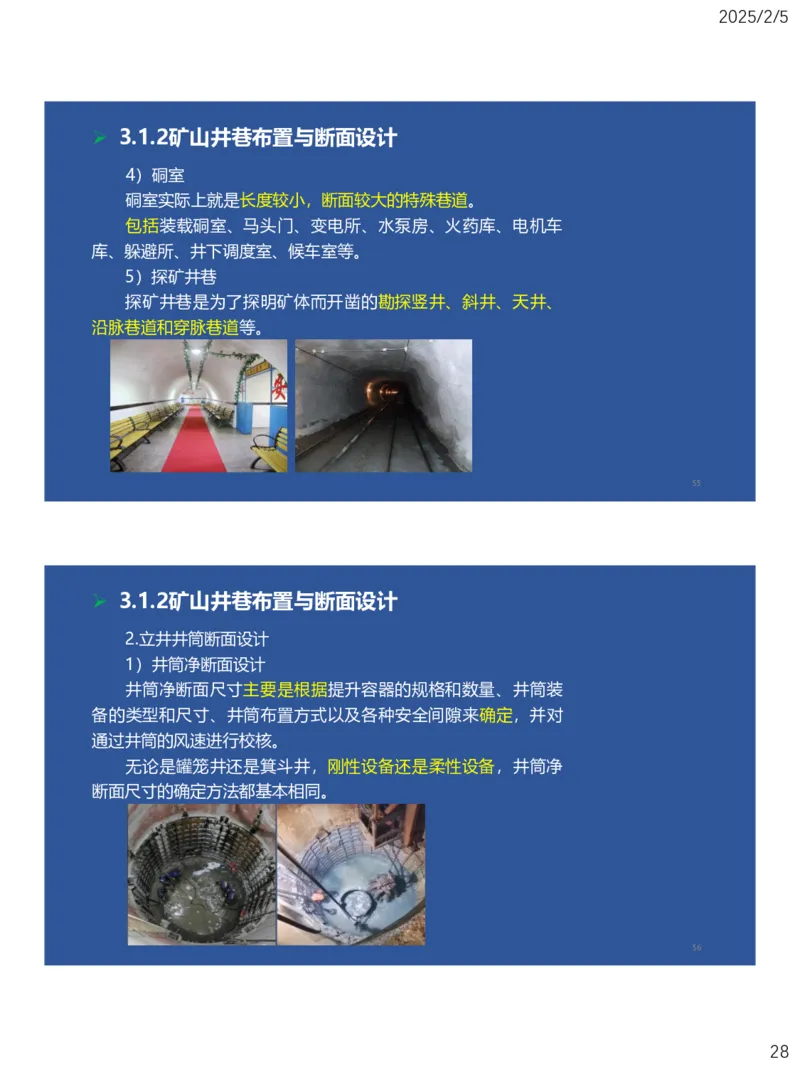

4）硐室
硐室实际上就是长度较小，断面较大的特殊巷道。
包括装载硐室、马头门、变电所、水泵房、火药库、电机车
库、躲避所、井下调度室、候车室等。
5）探矿井巷
探矿井巷是为了探明矿体而开凿的勘探竖井、斜井、天井、
沿脉巷道和穿脉巷道等。
51
➢ 3.1.2矿山井巷布置与断面设计
52
262025/2/5
➢ 3.1.2矿山井巷布置与断面设计

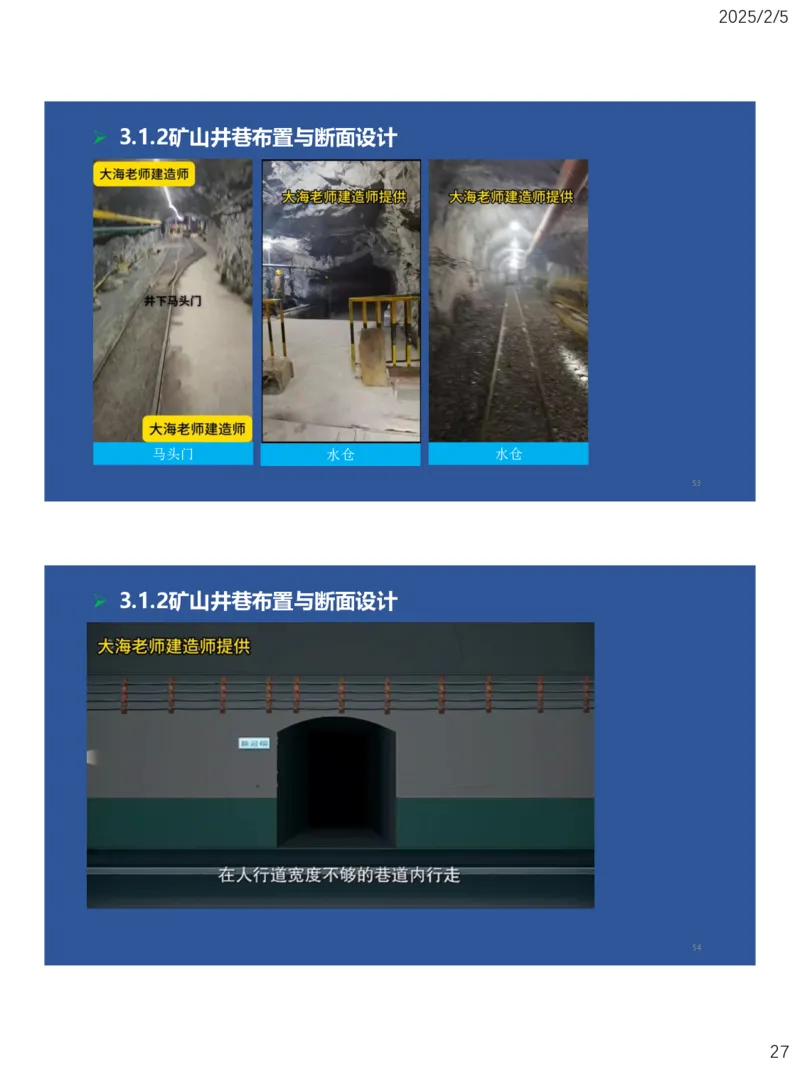

马头门 水仓 水仓
53
➢ 3.1.2矿山井巷布置与断面设计
54
272025/2/5
➢ 3.1.2矿山井巷布置与断面设计
4）硐室
硐室实际上就是长度较小，断面较大的特殊巷道。
包括装载硐室、马头门、变电所、水泵房、火药库、电机车
库、躲避所、井下调度室、候车室等。
5）探矿井巷
探矿井巷是为了探明矿体而开凿的勘探竖井、斜井、天井、
沿脉巷道和穿脉巷道等。
55
➢ 3.1.2矿山井巷布置与断面设计
2.立井井筒断面设计
1）井筒净断面设计
井筒净断面尺寸主要是根据提升容器的规格和数量、井筒装
备的类型和尺寸、井筒布置方式以及各种安全间隙来确定，并对
通过井筒的风速进行校核。
无论是罐笼井还是箕斗井，刚性设备还是柔性设备，井筒净
断面尺寸的确定方法都基本相同。
56
282025/2/5

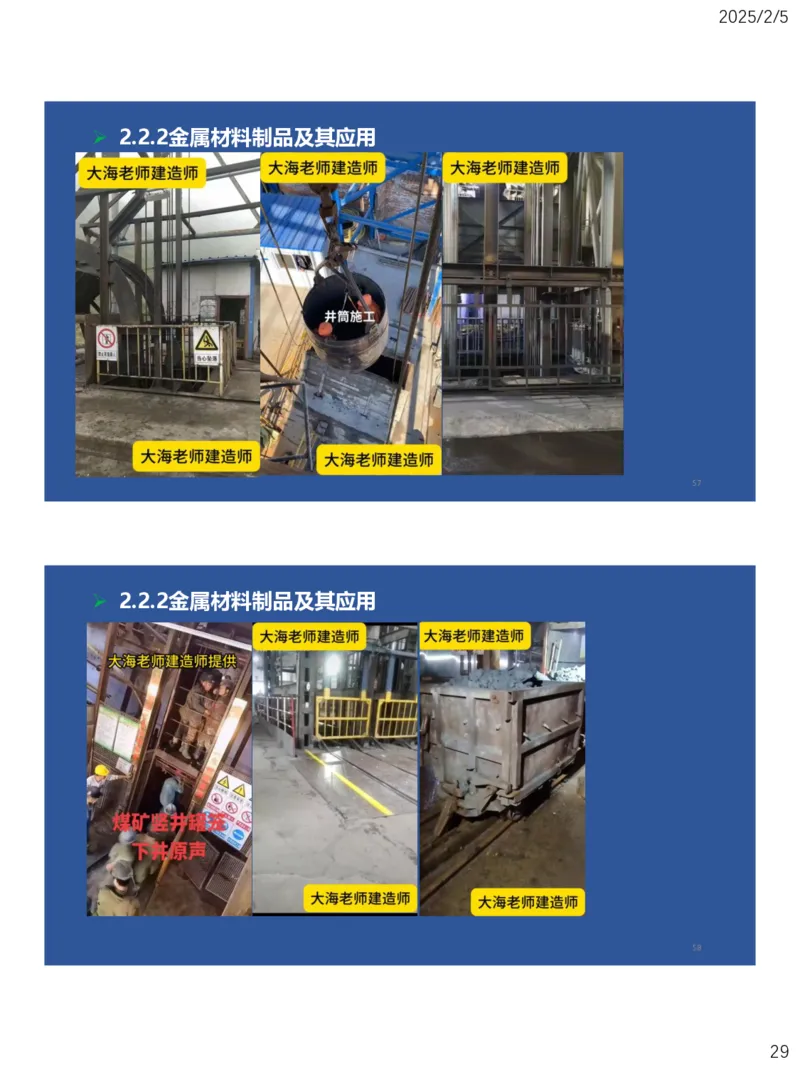

➢ 2.2.2金属材料制品及其应用
57
➢ 2.2.2金属材料制品及其应用
58
292025/2/5

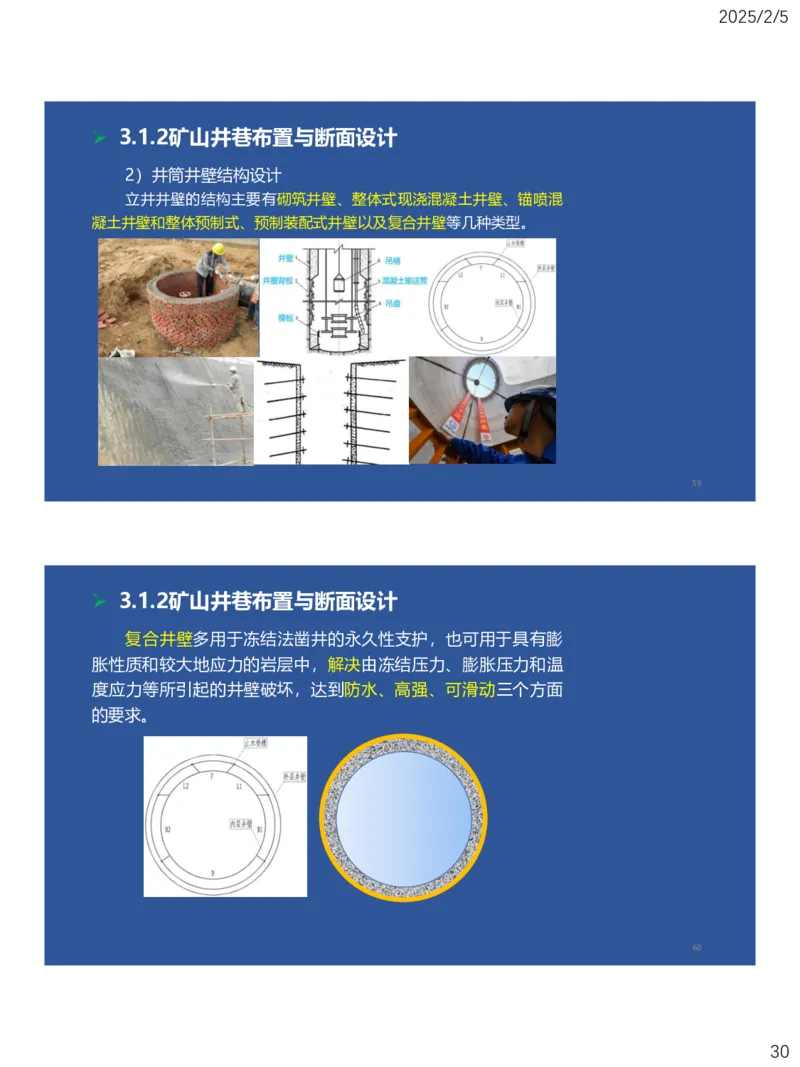

➢ 3.1.2矿山井巷布置与断面设计
2）井筒井壁结构设计
立井井壁的结构主要有砌筑井壁、整体式现浇混凝土井壁、锚喷混
凝土井壁和整体预制式、预制装配式井壁以及复合井壁等几种类型。
59
➢ 3.1.2矿山井巷布置与断面设计
复合井壁多用于冻结法凿井的永久性支护，也可用于具有膨
胀性质和较大地应力的岩层中，解决由冻结压力、膨胀压力和温
度应力等所引起的井壁破坏，达到防水、高强、可滑动三个方面
的要求。
60
302025/2/5

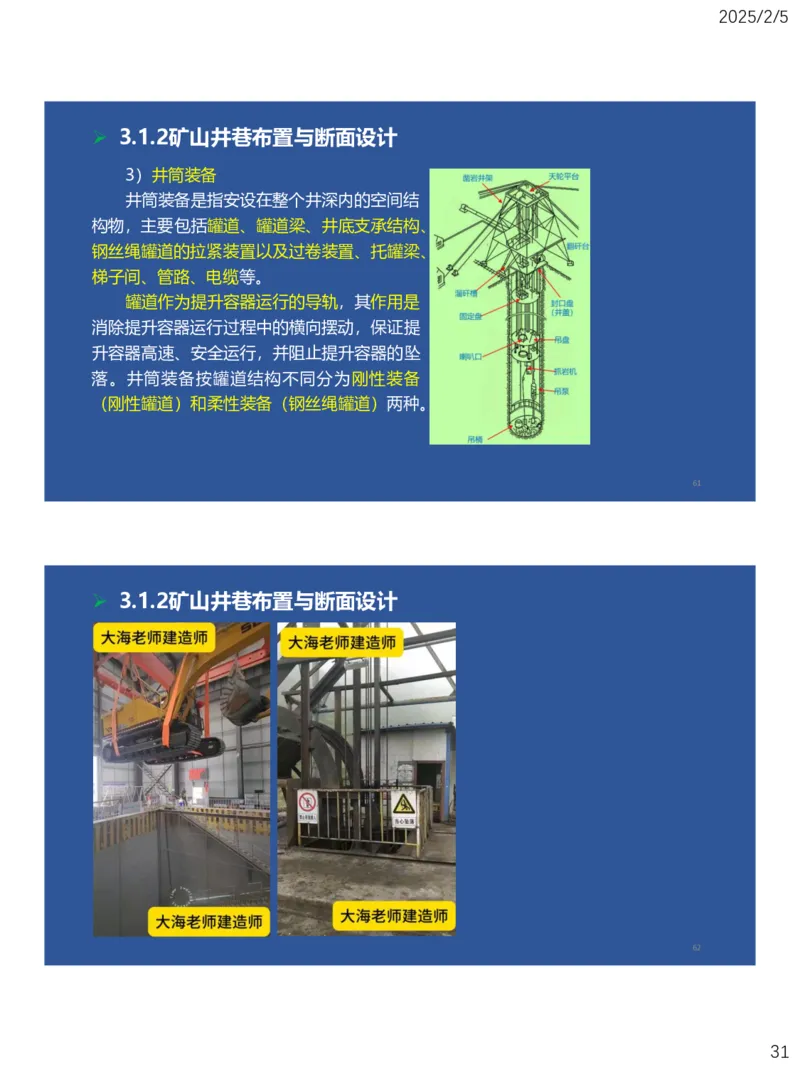

➢ 3.1.2矿山井巷布置与断面设计
3）井筒装备
井筒装备是指安设在整个井深内的空间结
构物，主要包括罐道、罐道梁、井底支承结构、
钢丝绳罐道的拉紧装置以及过卷装置、托罐梁、
梯子间、管路、电缆等。
罐道作为提升容器运行的导轨，其作用是
消除提升容器运行过程中的横向摆动，保证提
升容器高速、安全运行，并阻止提升容器的坠
落。井筒装备按罐道结构不同分为刚性装备
（刚性罐道）和柔性装备（钢丝绳罐道）两种。
61
➢ 3.1.2矿山井巷布置与断面设计
62
312025/2/5
➢ 3.1.2矿山井巷布置与断面设计

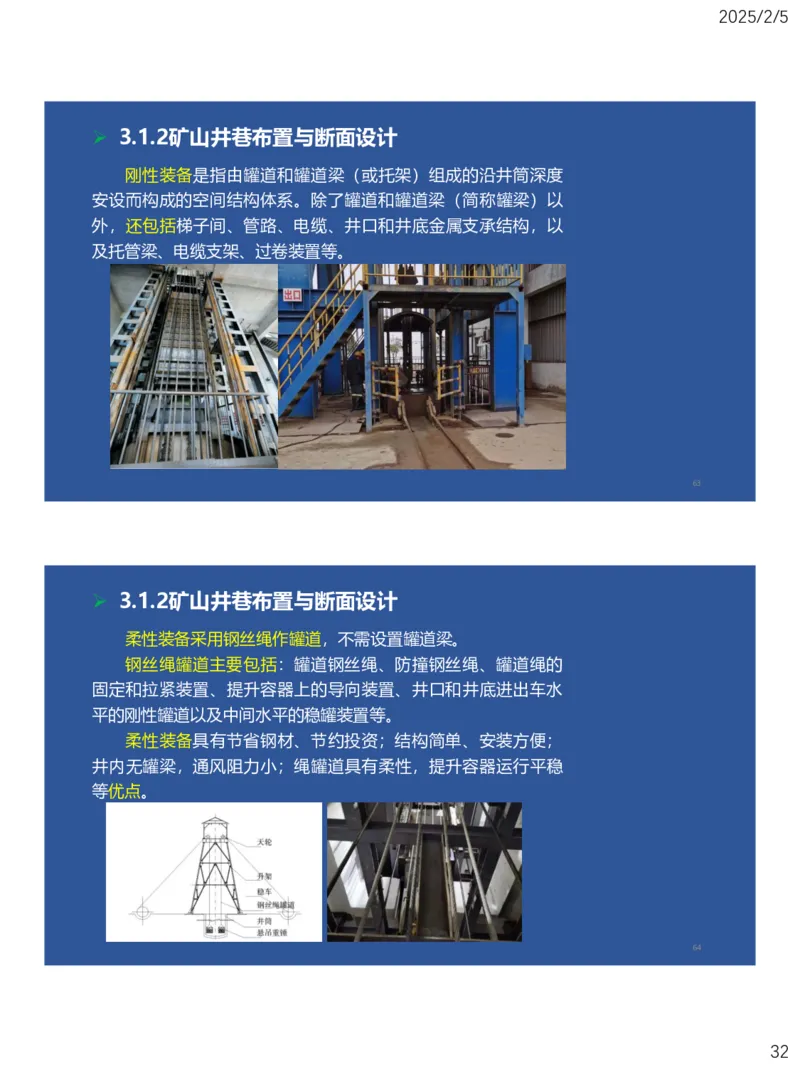

刚性装备是指由罐道和罐道梁（或托架）组成的沿井筒深度
安设而构成的空间结构体系。除了罐道和罐道梁（简称罐梁）以
外，还包括梯子间、管路、电缆、井口和井底金属支承结构，以
及托管梁、电缆支架、过卷装置等。
63
➢ 3.1.2矿山井巷布置与断面设计
柔性装备采用钢丝绳作罐道，不需设置罐道梁。
钢丝绳罐道主要包括：罐道钢丝绳、防撞钢丝绳、罐道绳的
固定和拉紧装置、提升容器上的导向装置、井口和井底进出车水
平的刚性罐道以及中间水平的稳罐装置等。
柔性装备具有节省钢材、节约投资；结构简单、安装方便；
井内无罐梁，通风阻力小；绳罐道具有柔性，提升容器运行平稳
等优点。
64
322025/2/5
➢ 3.1.2矿山井巷布置与断面设计

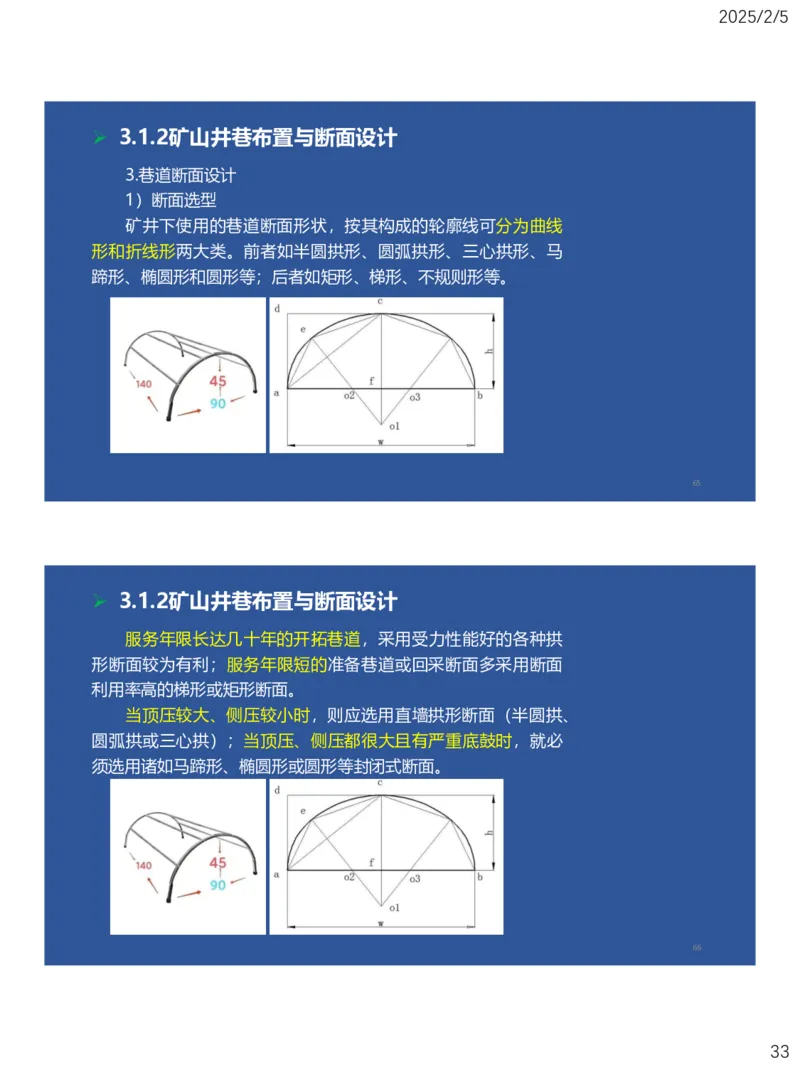

3.巷道断面设计
1）断面选型
矿井下使用的巷道断面形状，按其构成的轮廓线可分为曲线
形和折线形两大类。前者如半圆拱形、圆弧拱形、三心拱形、马
蹄形、椭圆形和圆形等；后者如矩形、梯形、不规则形等。
65
➢ 3.1.2矿山井巷布置与断面设计
服务年限长达几十年的开拓巷道，采用受力性能好的各种拱
形断面较为有利；服务年限短的准备巷道或回采断面多采用断面
利用率高的梯形或矩形断面。
当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、
圆弧拱或三心拱）；当顶压、侧压都很大且有严重底鼓时，就必
须选用诸如马蹄形、椭圆形或圆形等封闭式断面。
66
332025/2/5
➢ 3.1.2矿山井巷布置与断面设计
垂直（直立）巷道：立（竖）井、暗立井（盲立井）
水平巷道：平硐、平巷、石门、煤门
矿井巷道分类
倾斜巷道：斜井、上山、下山、溜煤眼、开切眼
硐室、探矿井巷
井筒净断面设计：
砌筑井壁、整体式现浇混凝土井壁、锚喷混凝土井壁和整体
立井井筒断面设计 井筒井壁结构设计 预制式、预制装配式井壁以及复合井壁等
复合井壁：防水、高强、可滑动
井筒装备：刚性装备、柔性装备
当顶压较大、侧压较小时：半圆拱、圆弧拱或三心拱
断面选型
当顶压、侧压都很大且有严重底鼓：马蹄形、椭圆形或圆形
巷道断面设计
断面尺寸确定
67
End
Thanks!
68
342025/2/5
➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
69
第3章
矿井系统与工程设计
3.1矿井开拓与井巷布置
3.2矿井生产与采选方法
70
352025/2/5

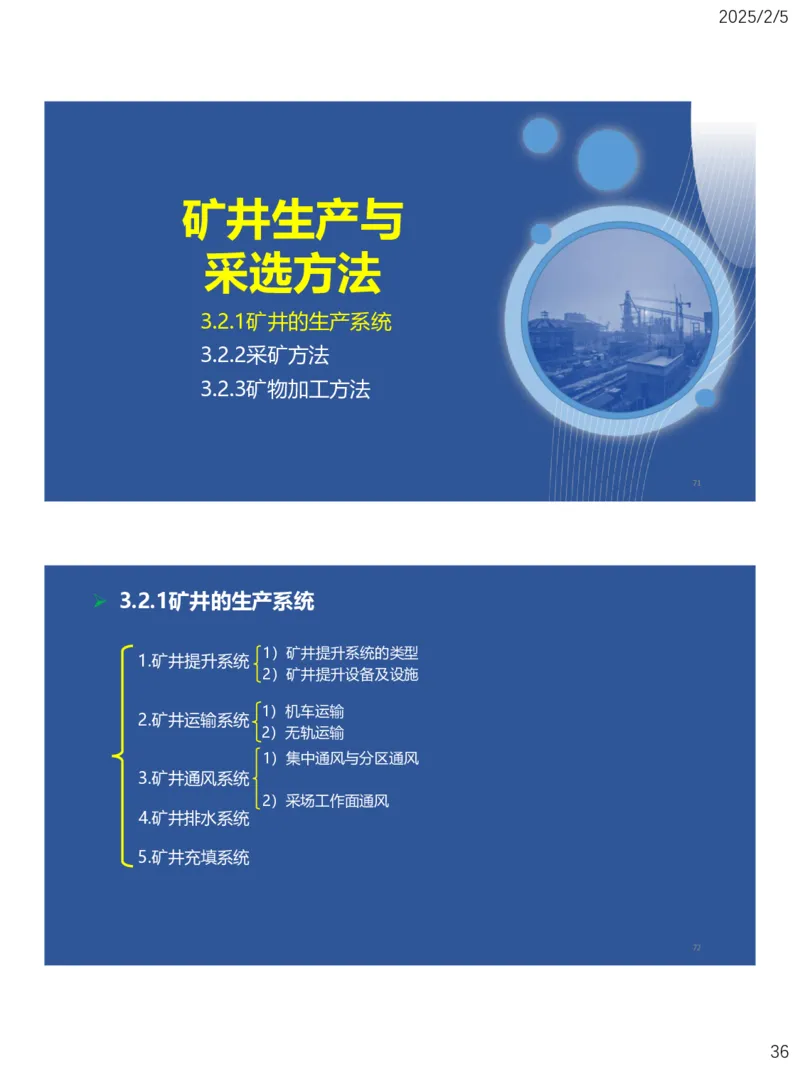

矿井生产与
采选方法
3.2.1矿井的生产系统
3.2.2采矿方法
3.2.3矿物加工方法
71
➢ 3.2.1矿井的生产系统
1）矿井提升系统的类型
1.矿井提升系统
2）矿井提升设备及设施
1）机车运输
2.矿井运输系统
2）无轨运输
1）集中通风与分区通风
3.矿井通风系统
2）采场工作面通风
4.矿井排水系统
5.矿井充填系统
72
362025/2/5

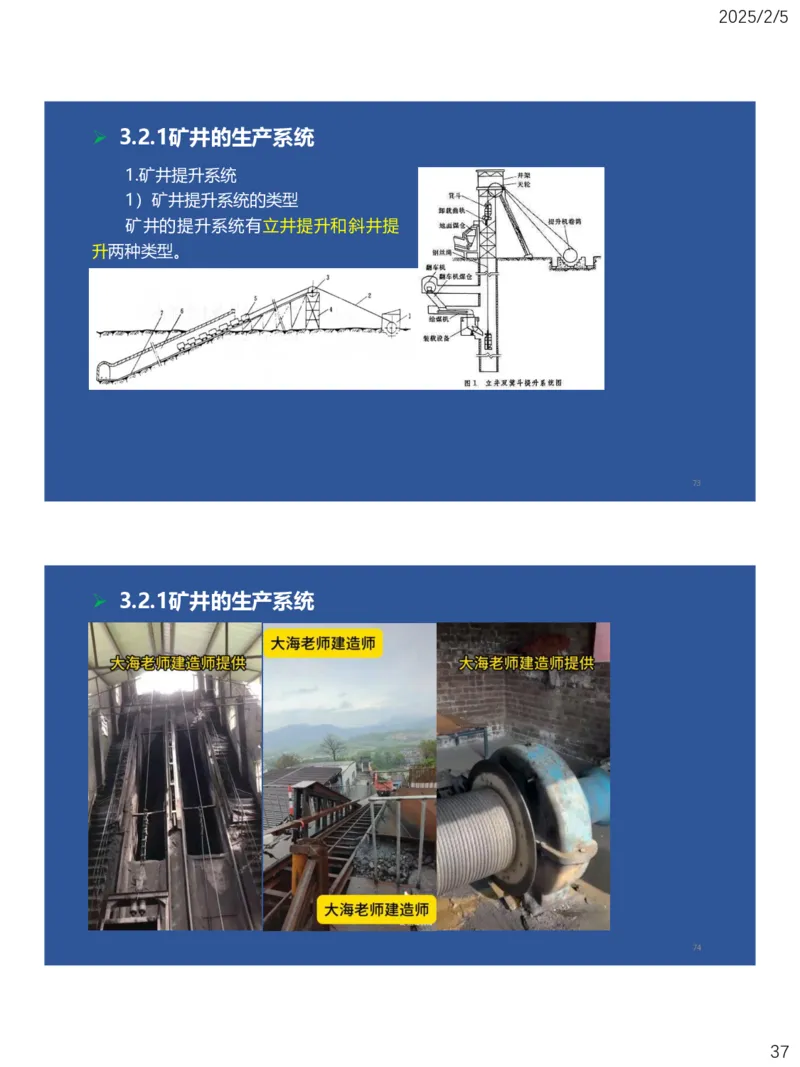

➢ 3.2.1矿井的生产系统
1.矿井提升系统
1）矿井提升系统的类型
矿井的提升系统有立井提升和斜井提
升两种类型。
73
➢ 3.2.1矿井的生产系统
74

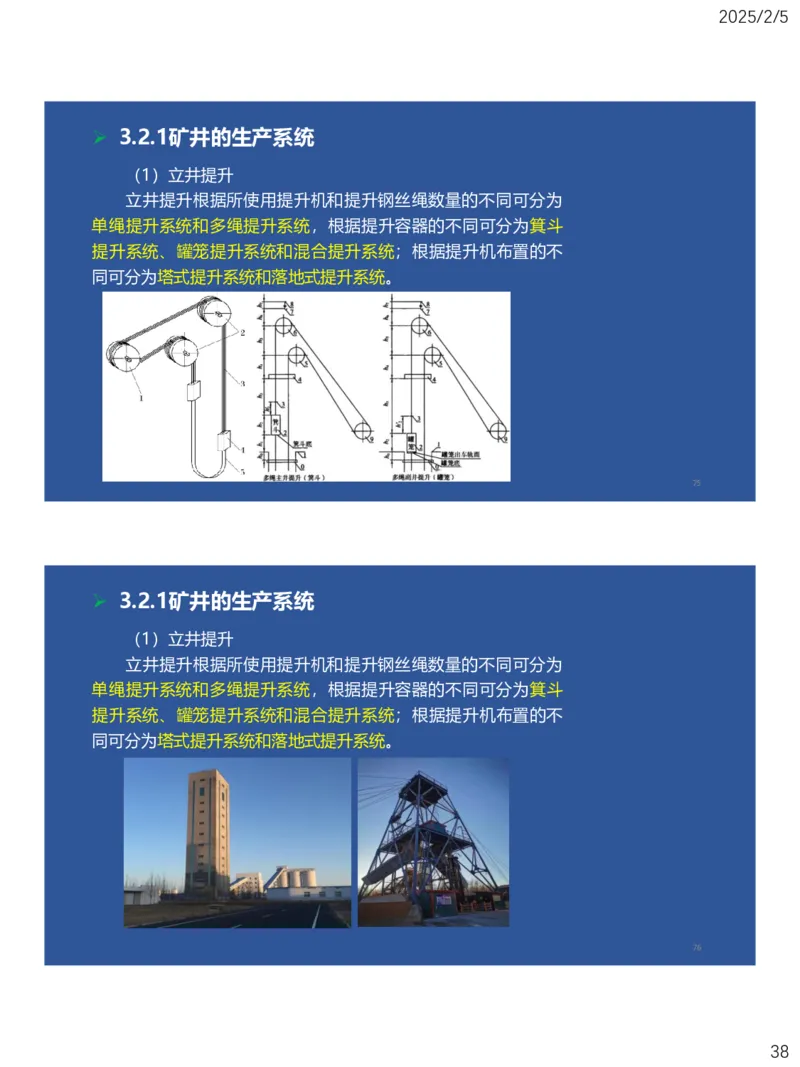

372025/2/5
➢ 3.2.1矿井的生产系统
（1）立井提升
立井提升根据所使用提升机和提升钢丝绳数量的不同可分为
单绳提升系统和多绳提升系统，根据提升容器的不同可分为箕斗
提升系统、罐笼提升系统和混合提升系统；根据提升机布置的不
同可分为塔式提升系统和落地式提升系统。
75
➢ 3.2.1矿井的生产系统
（1）立井提升
立井提升根据所使用提升机和提升钢丝绳数量的不同可分为
单绳提升系统和多绳提升系统，根据提升容器的不同可分为箕斗
提升系统、罐笼提升系统和混合提升系统；根据提升机布置的不
同可分为塔式提升系统和落地式提升系统。
76
382025/2/5
➢ 3.2.1矿井的生产系统
一般单绳缠绕式提升机多用于深度小于600m的矿井，多绳摩
擦式提升机多用于深度300～1400m的矿井。
77
➢ 3.2.1矿井的生产系统
78
392025/2/5
➢ 3.2.1矿井的生产系统

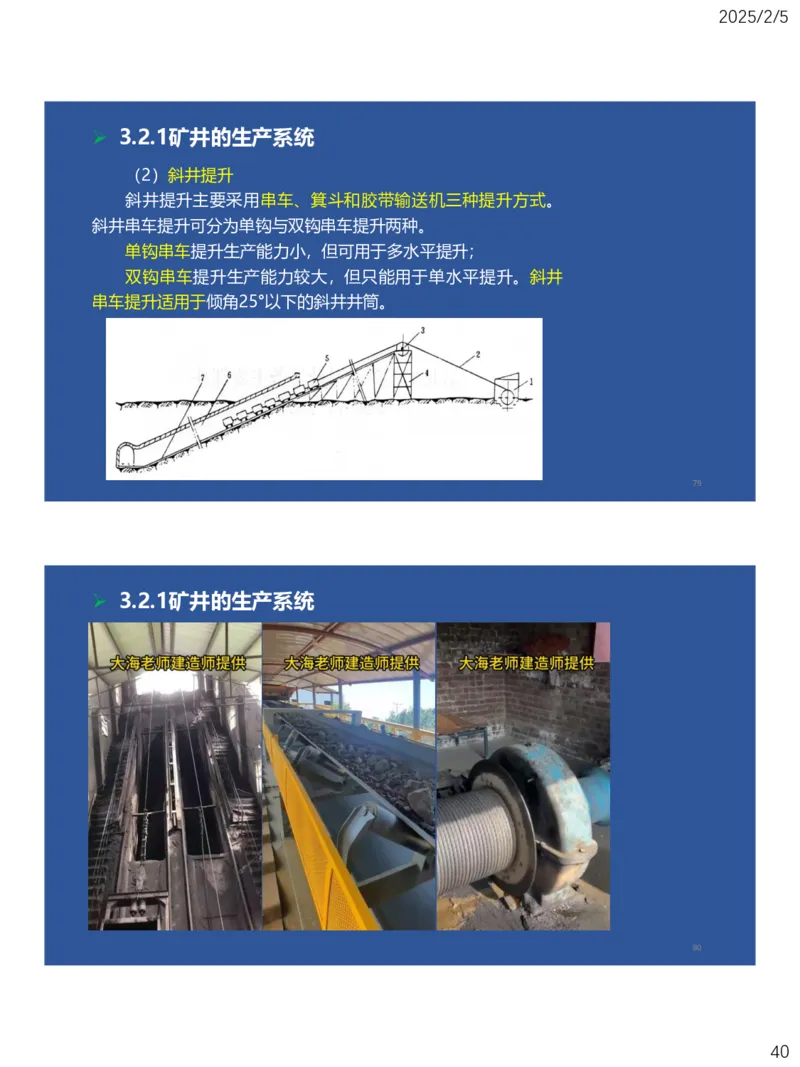

（2）斜井提升
斜井提升主要采用串车、箕斗和胶带输送机三种提升方式。
斜井串车提升可分为单钩与双钩串车提升两种。
单钩串车提升生产能力小，但可用于多水平提升；
双钩串车提升生产能力较大，但只能用于单水平提升。斜井
串车提升适用于倾角25°以下的斜井井筒。
79
➢ 3.2.1矿井的生产系统
80
402025/2/5

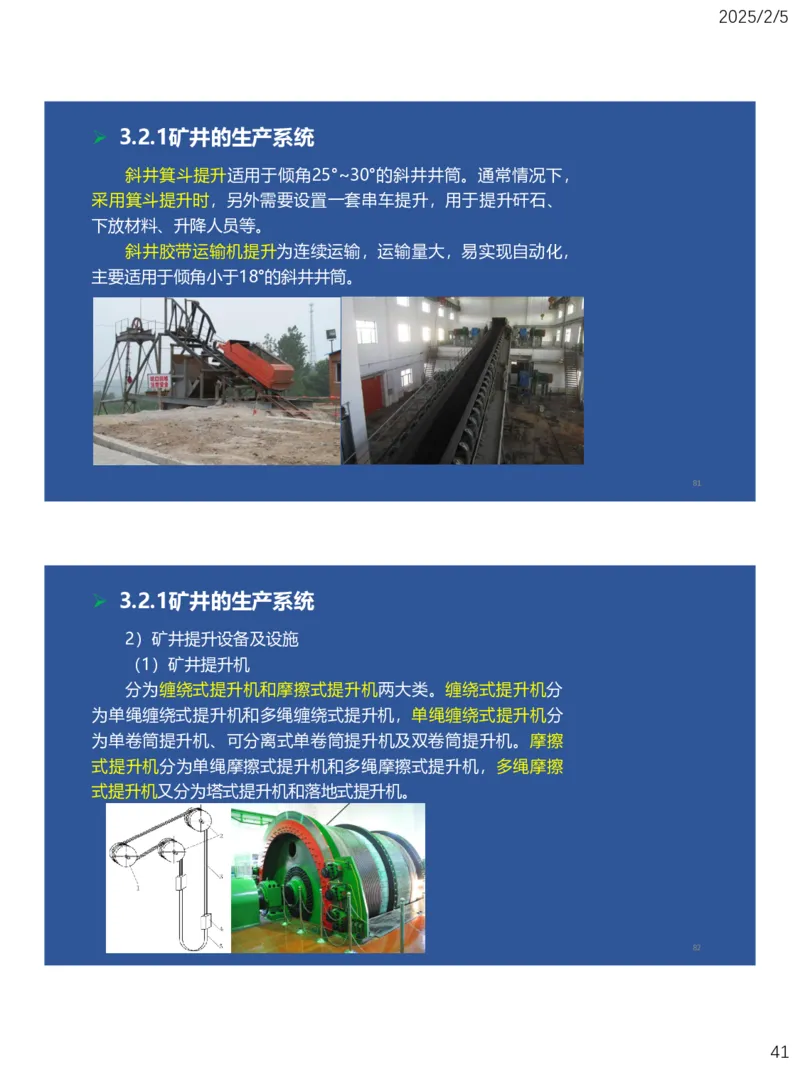

➢ 3.2.1矿井的生产系统
斜井箕斗提升适用于倾角25°~30°的斜井井筒。通常情况下，
采用箕斗提升时，另外需要设置一套串车提升，用于提升矸石、
下放材料、升降人员等。
斜井胶带运输机提升为连续运输，运输量大，易实现自动化，
主要适用于倾角小于18°的斜井井筒。
81
➢ 3.2.1矿井的生产系统
2）矿井提升设备及设施
（1）矿井提升机
分为缠绕式提升机和摩擦式提升机两大类。缠绕式提升机分
为单绳缠绕式提升机和多绳缠绕式提升机，单绳缠绕式提升机分
为单卷筒提升机、可分离式单卷筒提升机及双卷筒提升机。摩擦
式提升机分为单绳摩擦式提升机和多绳摩擦式提升机，多绳摩擦
式提升机又分为塔式提升机和落地式提升机。
82
412025/2/5
➢ 3.2.1矿井的生产系统

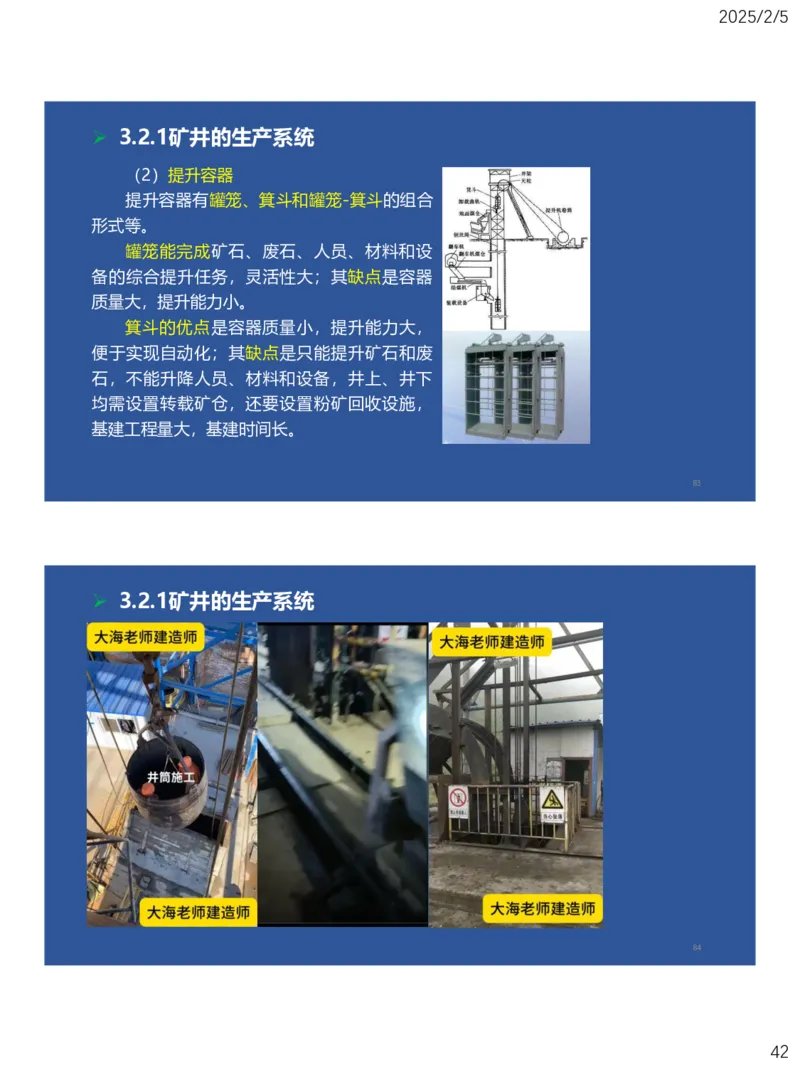

（2）提升容器
提升容器有罐笼、箕斗和罐笼-箕斗的组合
形式等。
罐笼能完成矿石、废石、人员、材料和设
备的综合提升任务，灵活性大；其缺点是容器
质量大，提升能力小。
箕斗的优点是容器质量小，提升能力大，
便于实现自动化；其缺点是只能提升矿石和废
石，不能升降人员、材料和设备，井上、井下
均需设置转载矿仓，还要设置粉矿回收设施，
基建工程量大，基建时间长。
83
➢ 3.2.1矿井的生产系统
84
422025/2/5
➢ 3.2.1矿井的生产系统

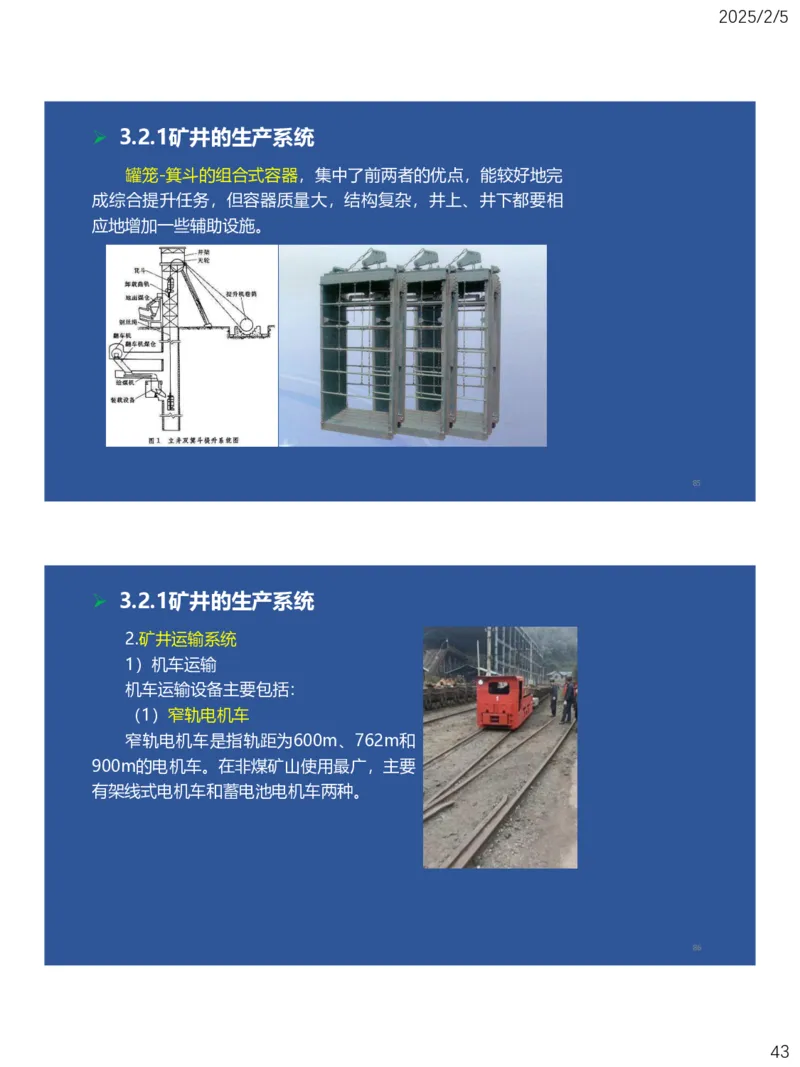

罐笼-箕斗的组合式容器，集中了前两者的优点，能较好地完
成综合提升任务，但容器质量大，结构复杂，井上、井下都要相
应地增加一些辅助设施。
85
➢ 3.2.1矿井的生产系统
2.矿井运输系统
1）机车运输
机车运输设备主要包括：
（1）窄轨电机车
窄轨电机车是指轨距为600m、762m和
900m的电机车。在非煤矿山使用最广，主要
有架线式电机车和蓄电池电机车两种。
86
432025/2/5
➢ 3.2.1矿井的生产系统

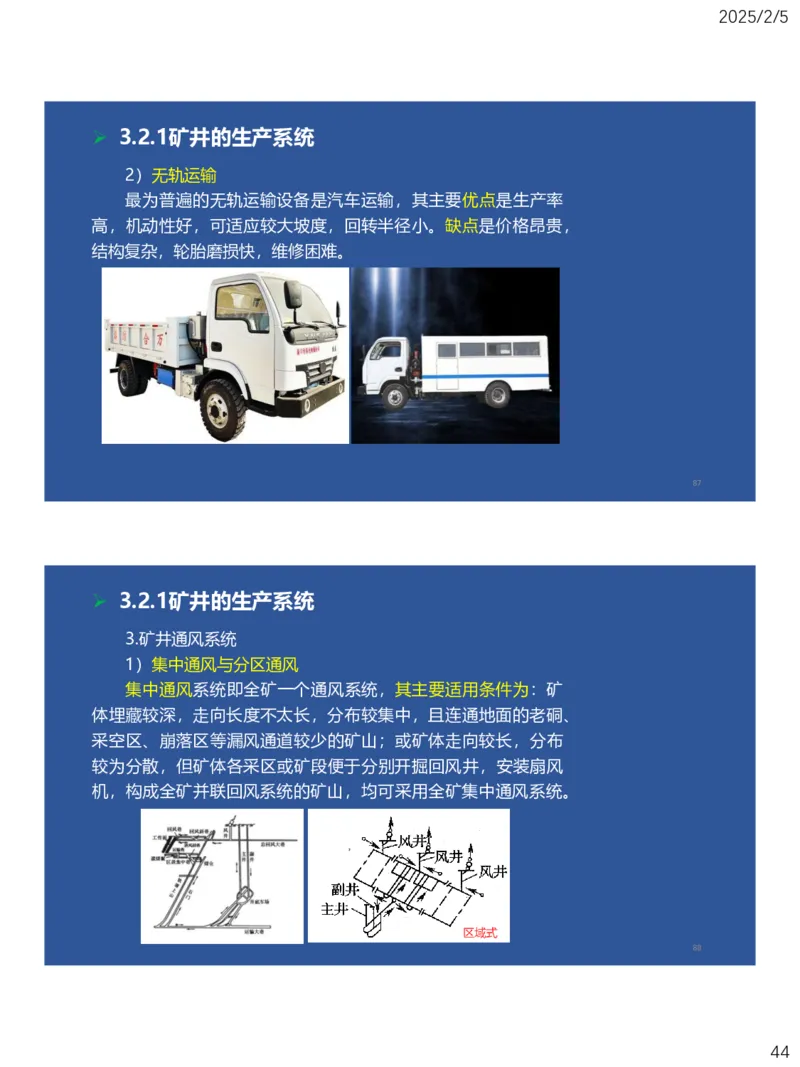

2）无轨运输
最为普遍的无轨运输设备是汽车运输，其主要优点是生产率
高，机动性好，可适应较大坡度，回转半径小。缺点是价格昂贵，
结构复杂，轮胎磨损快，维修困难。
87
➢ 3.2.1矿井的生产系统
3.矿井通风系统
1）集中通风与分区通风
集中通风系统即全矿一个通风系统，其主要适用条件为：矿
体埋藏较深，走向长度不太长，分布较集中，且连通地面的老硐、
采空区、崩落区等漏风通道较少的矿山；或矿体走向较长，分布
较为分散，但矿体各采区或矿段便于分别开掘回风井，安装扇风
机，构成全矿并联回风系统的矿山，均可采用全矿集中通风系统。
88
442025/2/5
➢ 3.2.1矿井的生产系统

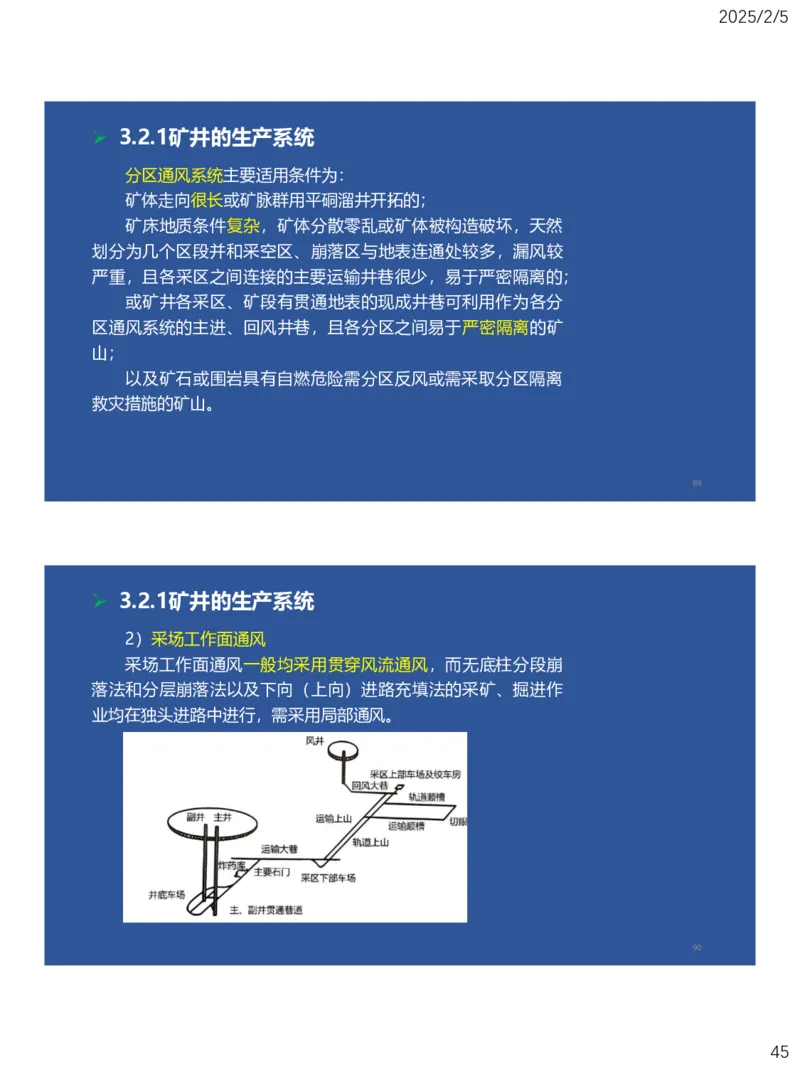

分区通风系统主要适用条件为：
矿体走向很长或矿脉群用平硐溜井开拓的；
矿床地质条件复杂，矿体分散零乱或矿体被构造破坏，天然
划分为几个区段并和采空区、崩落区与地表连通处较多，漏风较
严重，且各采区之间连接的主要运输井巷很少，易于严密隔离的；
或矿井各采区、矿段有贯通地表的现成井巷可利用作为各分
区通风系统的主进、回风井巷，且各分区之间易于严密隔离的矿
山；
以及矿石或围岩具有自燃危险需分区反风或需采取分区隔离
救灾措施的矿山。
89
➢ 3.2.1矿井的生产系统
2）采场工作面通风
采场工作面通风一般均采用贯穿风流通风，而无底柱分段崩
落法和分层崩落法以及下向（上向）进路充填法的采矿、掘进作
业均在独头进路中进行，需采用局部通风。
90
452025/2/5
➢ 3.2.1矿井的生产系统

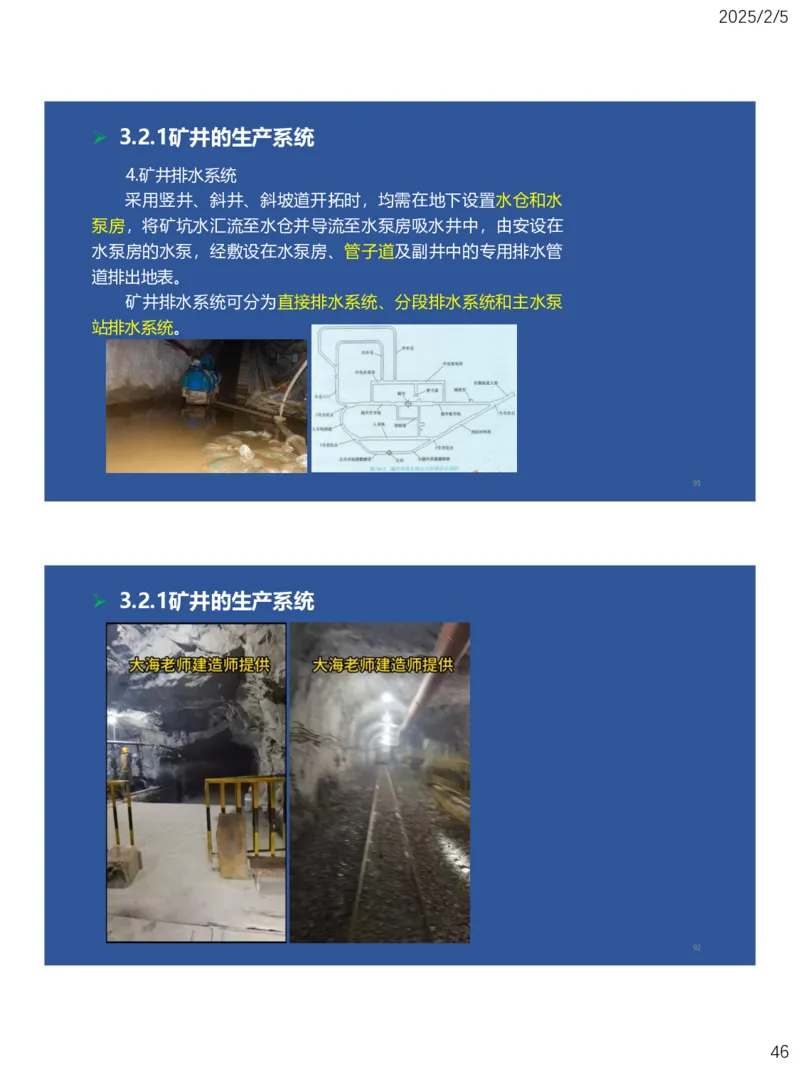

4.矿井排水系统
采用竖井、斜井、斜坡道开拓时，均需在地下设置水仓和水
泵房，将矿坑水汇流至水仓并导流至水泵房吸水井中，由安设在
水泵房的水泵，经敷设在水泵房、管子道及副井中的专用排水管
道排出地表。
矿井排水系统可分为直接排水系统、分段排水系统和主水泵
站排水系统。
91
➢ 3.2.1矿井的生产系统
92
462025/2/5
➢ 3.2.1矿井的生产系统

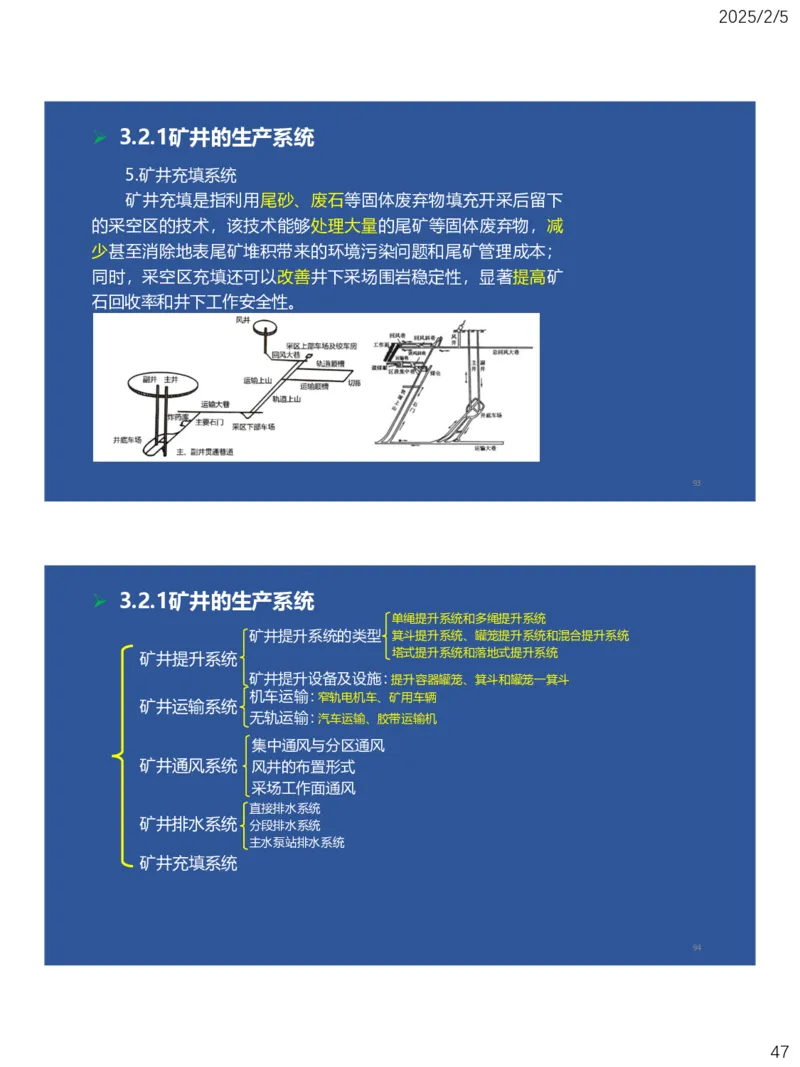

5.矿井充填系统
矿井充填是指利用尾砂、废石等固体废弃物填充开采后留下
的采空区的技术，该技术能够处理大量的尾矿等固体废弃物，减
少甚至消除地表尾矿堆积带来的环境污染问题和尾矿管理成本；
同时，采空区充填还可以改善井下采场围岩稳定性，显著提高矿
石回收率和井下工作安全性。
93
➢ 3.2.1矿井的生产系统
单绳提升系统和多绳提升系统
矿井提升系统的类型 箕斗提升系统、罐笼提升系统和混合提升系统
塔式提升系统和落地式提升系统
矿井提升系统
矿井提升设备及设施：提升容器罐笼、箕斗和罐笼一箕斗
机车运输：窄轨电机车、矿用车辆
矿井运输系统
无轨运输：汽车运输、胶带运输机
集中通风与分区通风
矿井通风系统 风井的布置形式
采场工作面通风
直接排水系统
矿井排水系统 分段排水系统
主水泵站排水系统
矿井充填系统
94
472025/2/5
End
Thanks!
95

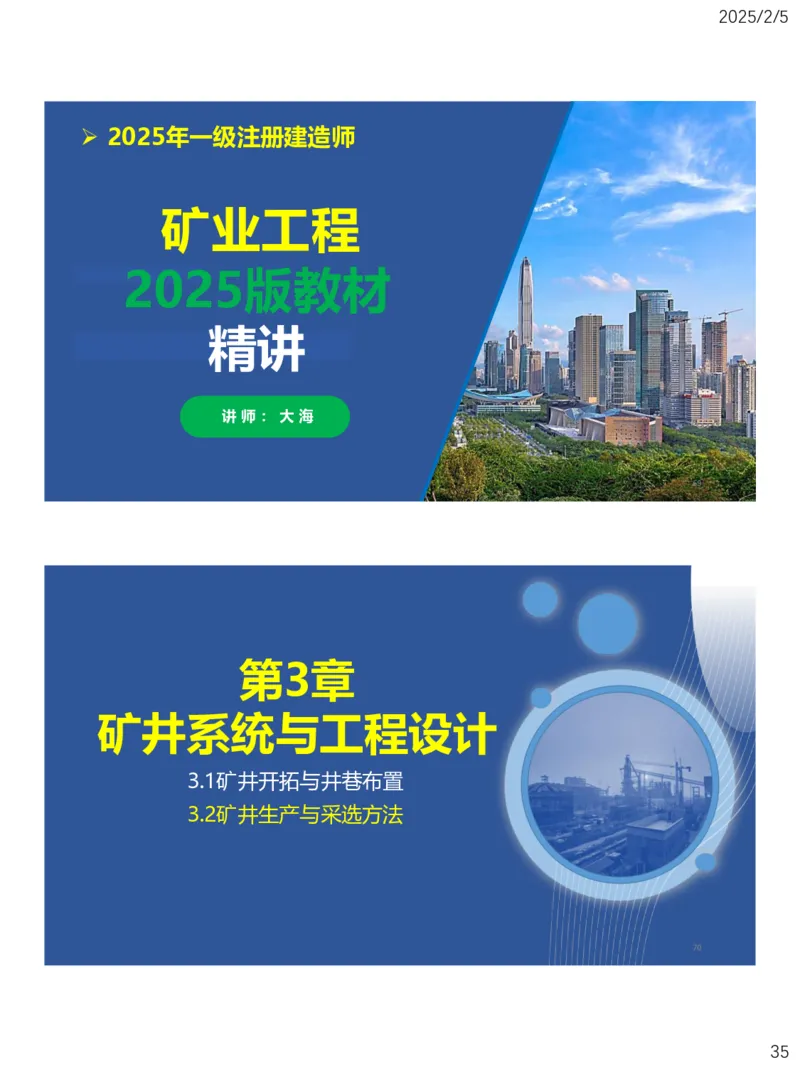

➢ 2025年一级注册建造师
矿业工程
2025版教材
精讲
讲师：大海
96
482025/2/5

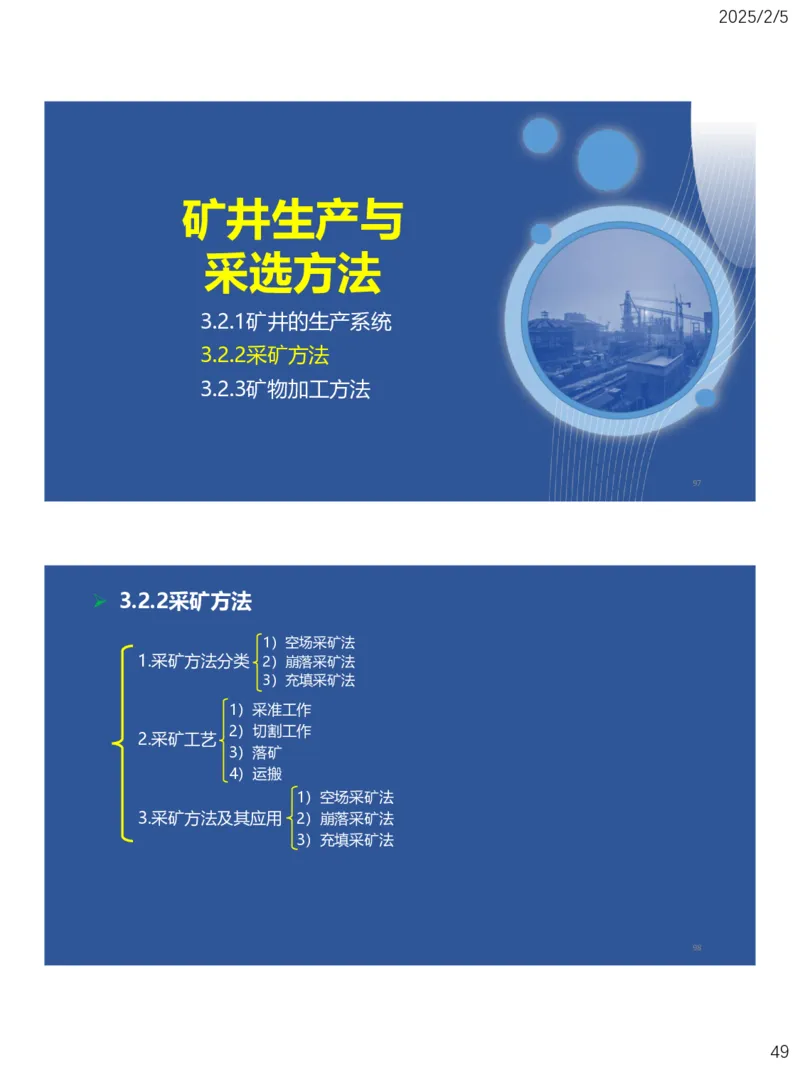

矿井生产与
采选方法
3.2.1矿井的生产系统
3.2.2采矿方法
3.2.3矿物加工方法
97
➢ 3.2.2采矿方法
1）空场采矿法
1.采矿方法分类 2）崩落采矿法
3）充填采矿法
1）采准工作
2）切割工作
2.采矿工艺
3）落矿
4）运搬
1）空场采矿法
3.采矿方法及其应用 2）崩落采矿法
3）充填采矿法
98
492025/2/5

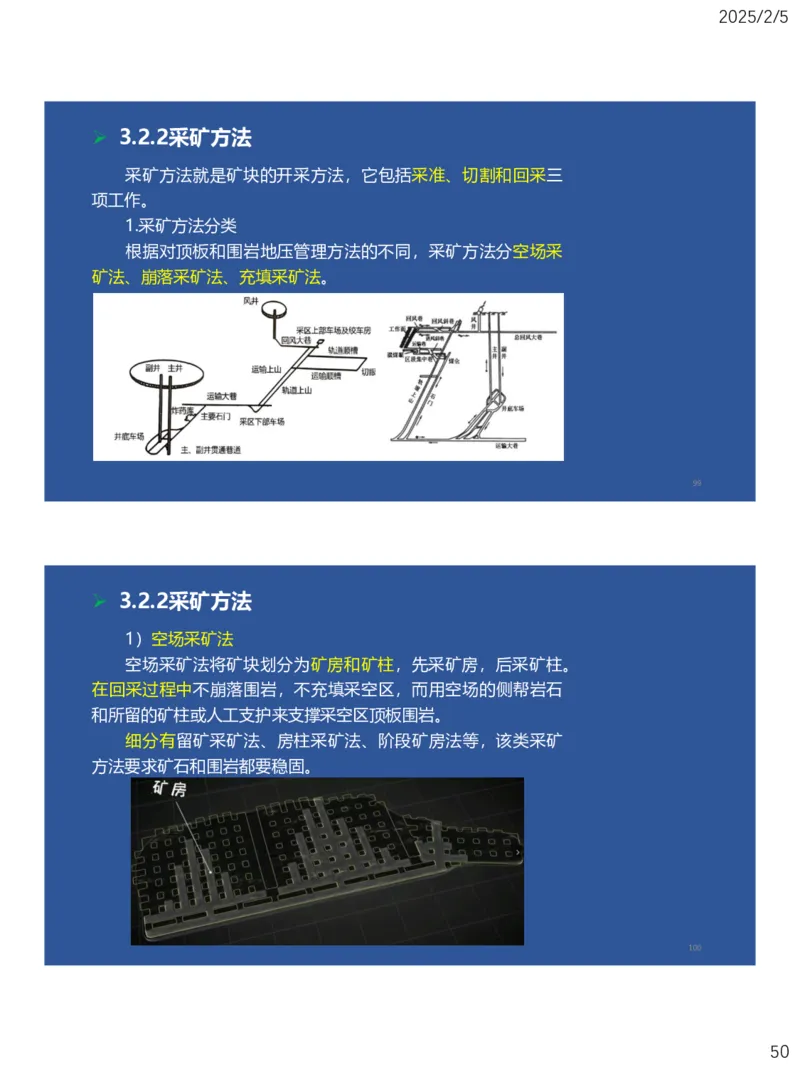

➢ 3.2.2采矿方法
采矿方法就是矿块的开采方法，它包括采准、切割和回采三
项工作。
1.采矿方法分类
根据对顶板和围岩地压管理方法的不同，采矿方法分空场采
矿法、崩落采矿法、充填采矿法。
99
➢ 3.2.2采矿方法
1）空场采矿法
空场采矿法将矿块划分为矿房和矿柱，先采矿房，后采矿柱。
在回采过程中不崩落围岩，不充填采空区，而用空场的侧帮岩石
和所留的矿柱或人工支护来支撑采空区顶板围岩。
细分有留矿采矿法、房柱采矿法、阶段矿房法等，该类采矿
方法要求矿石和围岩都要稳固。
100
502025/2/5
➢ 3.2.2采矿方法

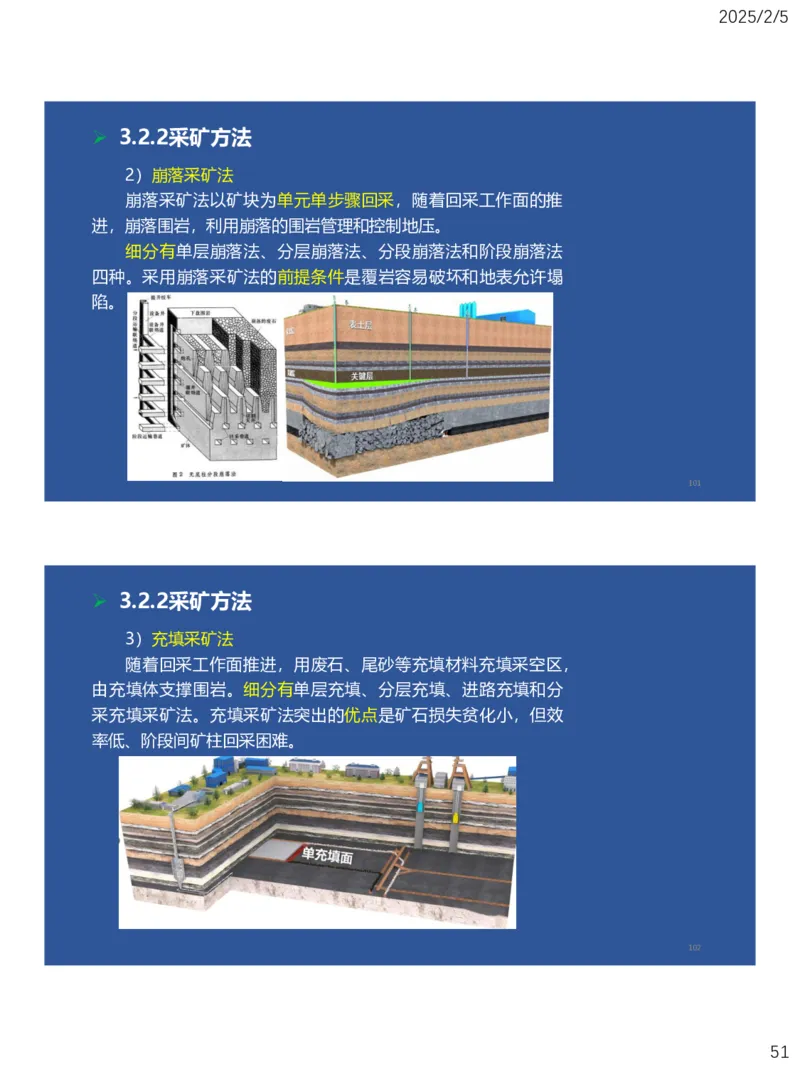

2）崩落采矿法
崩落采矿法以矿块为单元单步骤回采，随着回采工作面的推
进，崩落围岩，利用崩落的围岩管理和控制地压。
细分有单层崩落法、分层崩落法、分段崩落法和阶段崩落法
四种。采用崩落采矿法的前提条件是覆岩容易破坏和地表允许塌
陷。
101
➢ 3.2.2采矿方法
3）充填采矿法
随着回采工作面推进，用废石、尾砂等充填材料充填采空区，
由充填体支撑围岩。细分有单层充填、分层充填、进路充填和分
采充填采矿法。充填采矿法突出的优点是矿石损失贫化小，但效
率低、阶段间矿柱回采困难。
102
512025/2/5
➢ 3.2.2采矿方法

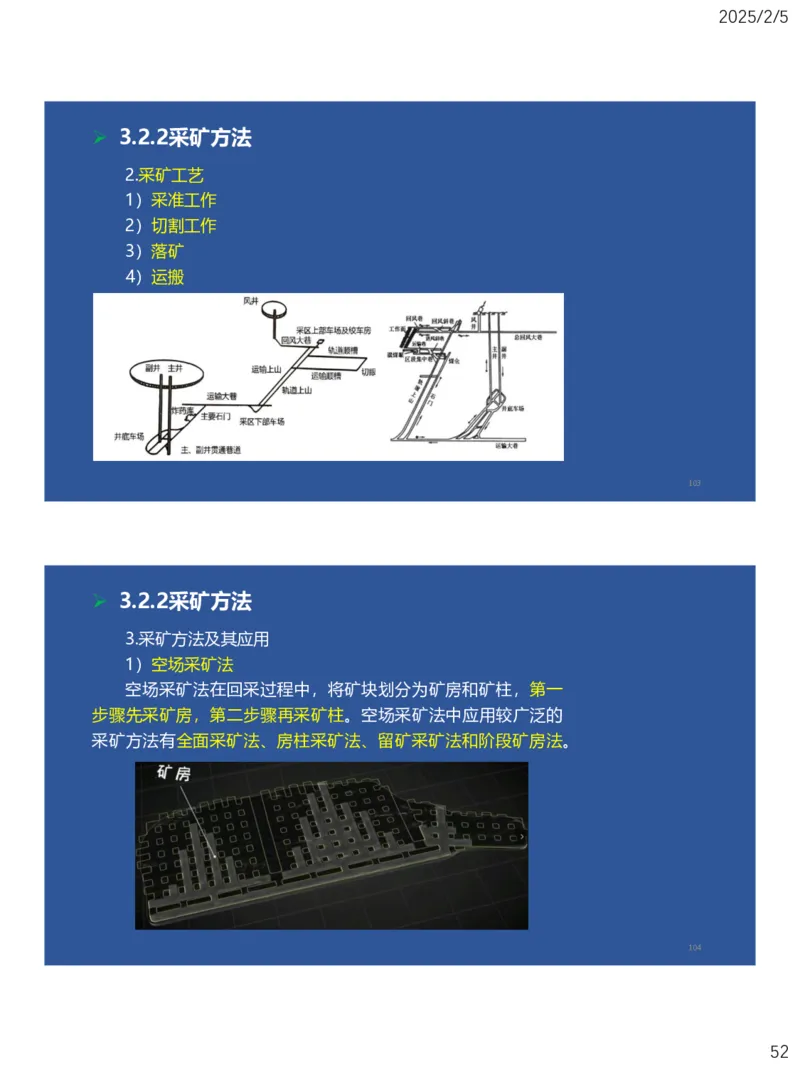

2.采矿工艺
1）采准工作
2）切割工作
3）落矿
4）运搬
103
➢ 3.2.2采矿方法
3.采矿方法及其应用
1）空场采矿法
空场采矿法在回采过程中，将矿块划分为矿房和矿柱，第一
步骤先采矿房，第二步骤再采矿柱。空场采矿法中应用较广泛的
采矿方法有全面采矿法、房柱采矿法、留矿采矿法和阶段矿房法。
104
522025/2/5
➢ 3.2.2采矿方法

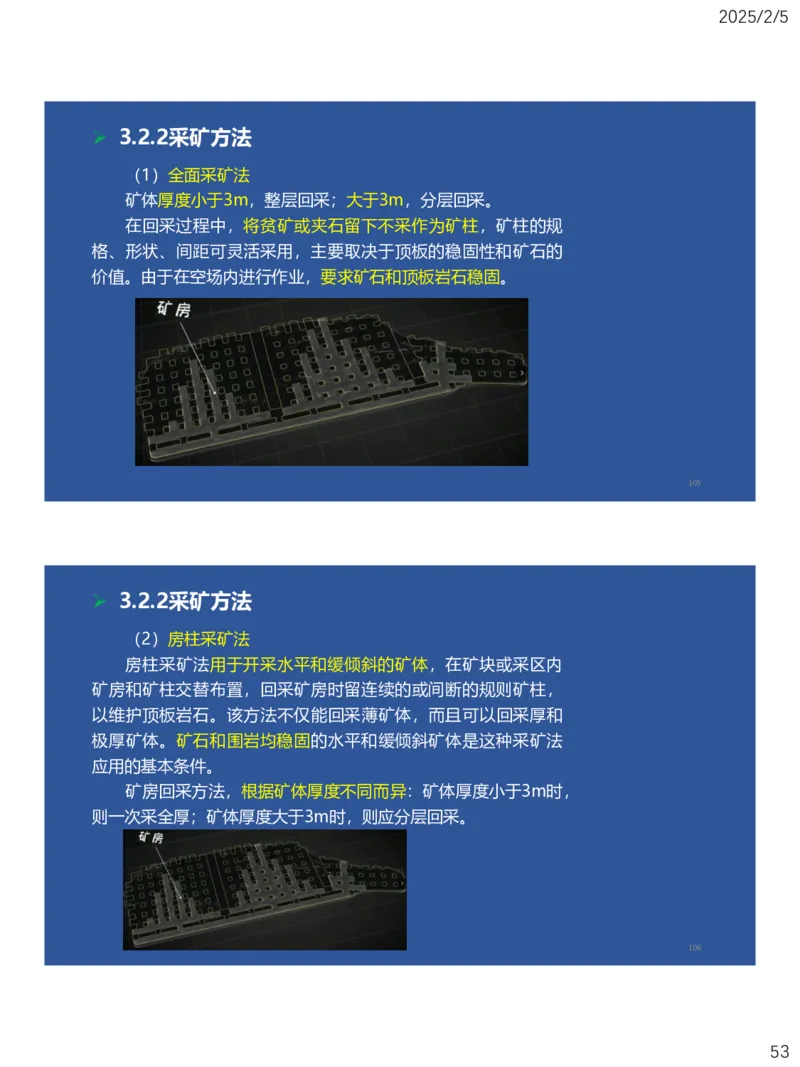

（1）全面采矿法
矿体厚度小于3m，整层回采；大于3m，分层回采。
在回采过程中，将贫矿或夹石留下不采作为矿柱，矿柱的规
格、形状、间距可灵活采用，主要取决于顶板的稳固性和矿石的
价值。由于在空场内进行作业，要求矿石和顶板岩石稳固。
105
➢ 3.2.2采矿方法
（2）房柱采矿法
房柱采矿法用于开采水平和缓倾斜的矿体，在矿块或采区内
矿房和矿柱交替布置，回采矿房时留连续的或间断的规则矿柱，
以维护顶板岩石。该方法不仅能回采薄矿体，而且可以回采厚和
极厚矿体。矿石和围岩均稳固的水平和缓倾斜矿体是这种采矿法
应用的基本条件。
矿房回采方法，根据矿体厚度不同而异：矿体厚度小于3m时，
则一次采全厚；矿体厚度大于3m时，则应分层回采。
106
532025/2/5
➢ 3.2.2采矿方法

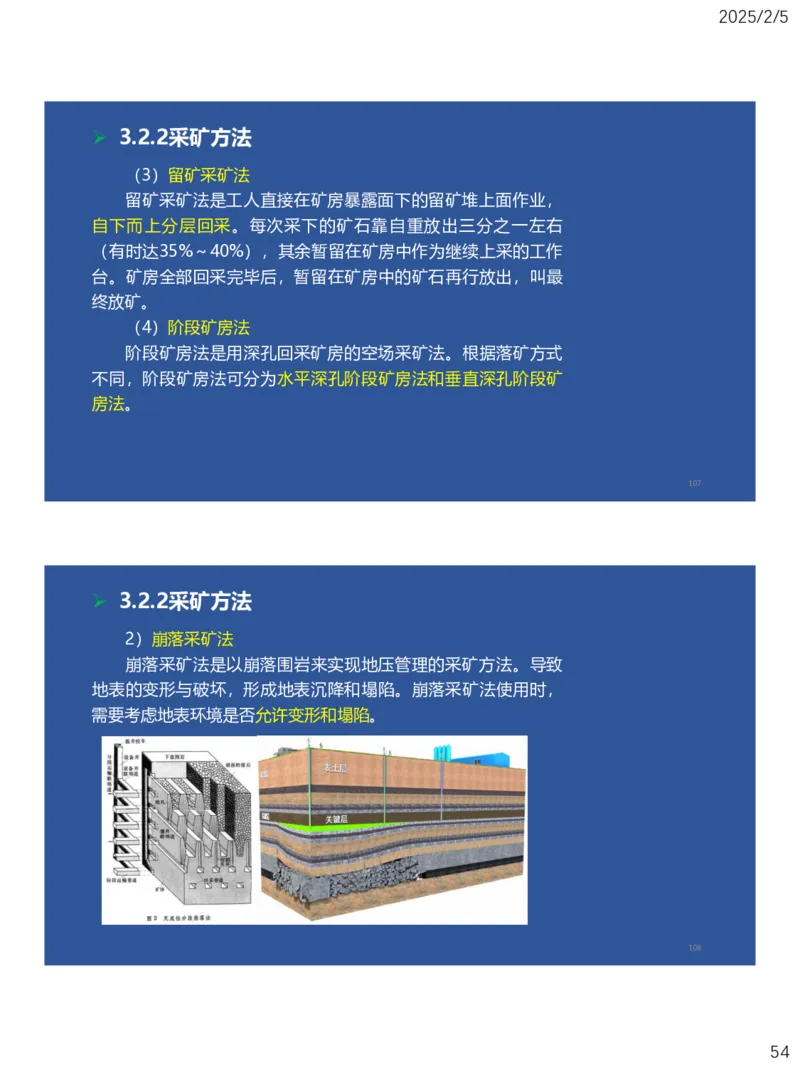

（3）留矿采矿法
留矿采矿法是工人直接在矿房暴露面下的留矿堆上面作业，
自下而上分层回采。每次采下的矿石靠自重放出三分之一左右
（有时达35%～40%），其余暂留在矿房中作为继续上采的工作
台。矿房全部回采完毕后，暂留在矿房中的矿石再行放出，叫最
终放矿。
（4）阶段矿房法
阶段矿房法是用深孔回采矿房的空场采矿法。根据落矿方式
不同，阶段矿房法可分为水平深孔阶段矿房法和垂直深孔阶段矿
房法。
107
➢ 3.2.2采矿方法
2）崩落采矿法
崩落采矿法是以崩落围岩来实现地压管理的采矿方法。导致
地表的变形与破坏，形成地表沉降和塌陷。崩落采矿法使用时，
需要考虑地表环境是否允许变形和塌陷。
108
542025/2/5
➢ 3.2.2采矿方法

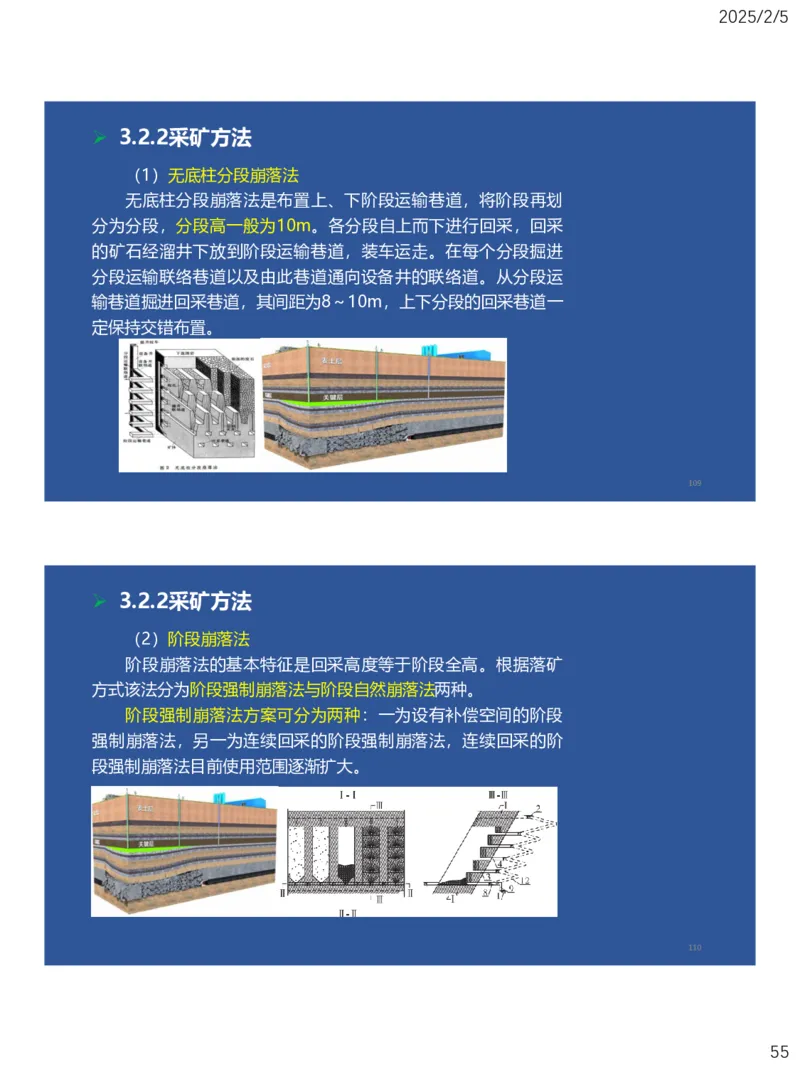

（1）无底柱分段崩落法
无底柱分段崩落法是布置上、下阶段运输巷道，将阶段再划
分为分段，分段高一般为10m。各分段自上而下进行回采，回采
的矿石经溜井下放到阶段运输巷道，装车运走。在每个分段掘进
分段运输联络巷道以及由此巷道通向设备井的联络道。从分段运
输巷道掘进回采巷道，其间距为8～10m，上下分段的回采巷道一
定保持交错布置。
109
➢ 3.2.2采矿方法
（2）阶段崩落法
阶段崩落法的基本特征是回采高度等于阶段全高。根据落矿
方式该法分为阶段强制崩落法与阶段自然崩落法两种。
阶段强制崩落法方案可分为两种：一为设有补偿空间的阶段
强制崩落法，另一为连续回采的阶段强制崩落法，连续回采的阶
段强制崩落法目前使用范围逐渐扩大。
110
552025/2/5
➢ 3.2.2采矿方法

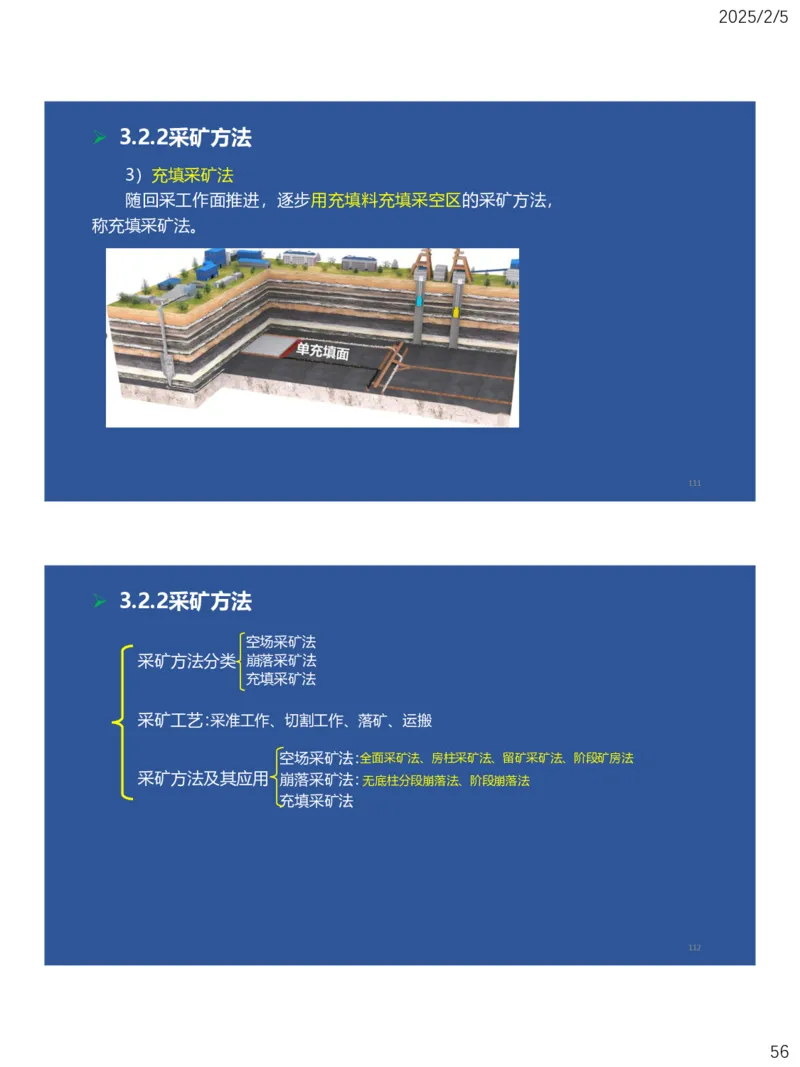

3）充填采矿法
随回采工作面推进，逐步用充填料充填采空区的采矿方法，
称充填采矿法。
111
➢ 3.2.2采矿方法
空场采矿法
采矿方法分类 崩落采矿法
充填采矿法
采矿工艺：采准工作、切割工作、落矿、运搬
空场采矿法：全面采矿法、房柱采矿法、留矿采矿法、阶段矿房法
采矿方法及其应用 崩落采矿法：无底柱分段崩落法、阶段崩落法
充填采矿法
112
562025/2/5

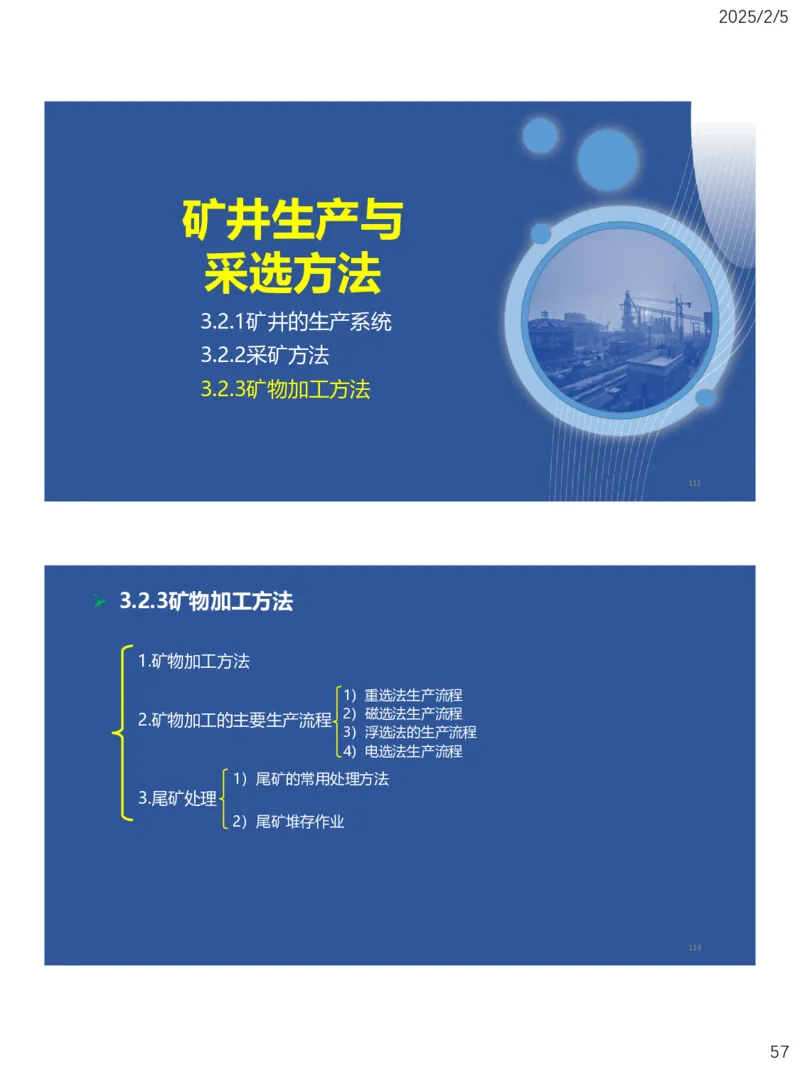

矿井生产与
采选方法
3.2.1矿井的生产系统
3.2.2采矿方法
3.2.3矿物加工方法
113
➢ 3.2.3矿物加工方法
1.矿物加工方法
1）重选法生产流程
2）磁选法生产流程
2.矿物加工的主要生产流程
3）浮选法的生产流程
4）电选法生产流程
1）尾矿的常用处理方法
3.尾矿处理
2）尾矿堆存作业
114
572025/2/5
➢ 3.2.3矿物加工方法

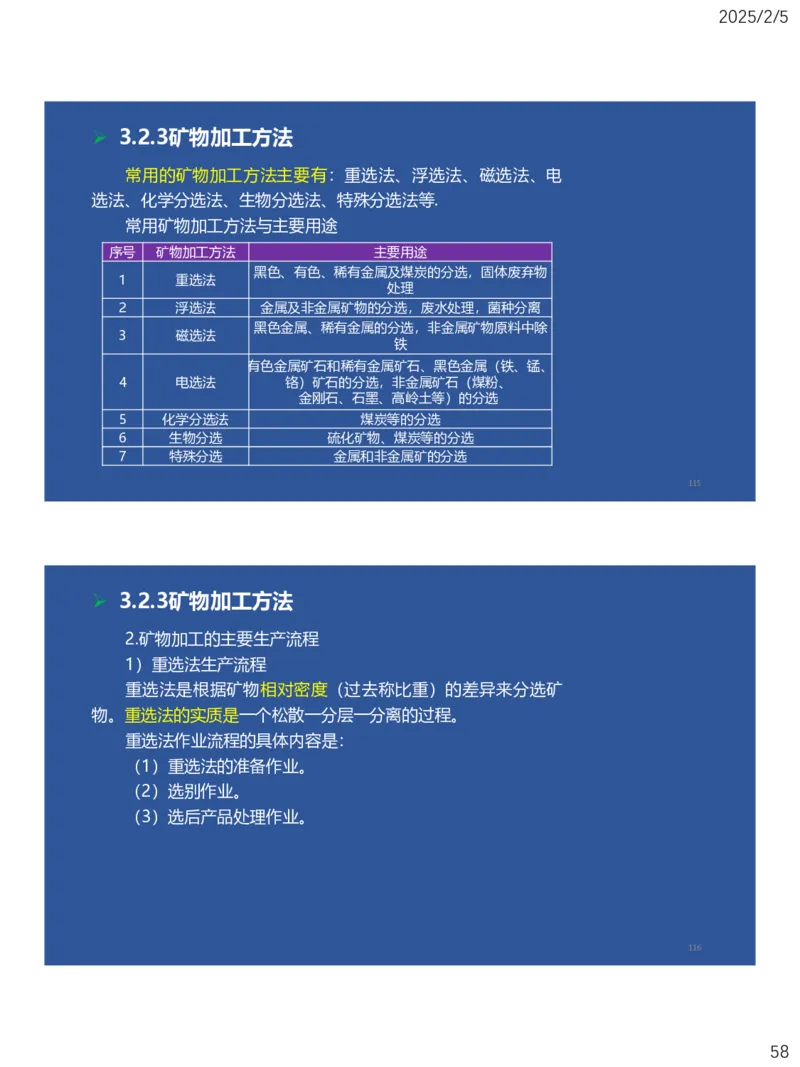

常用的矿物加工方法主要有：重选法、浮选法、磁选法、电
选法、化学分选法、生物分选法、特殊分选法等.
常用矿物加工方法与主要用途
序号 矿物加工方法 主要用途
黑色、有色、稀有金属及煤炭的分选，固体废弃物
1 重选法
处理
2 浮选法 金属及非金属矿物的分选，废水处理，菌种分离
黑色金属、稀有金属的分选，非金属矿物原料中除
3 磁选法
铁
有色金属矿石和稀有金属矿石、黑色金属（铁、锰、
4 电选法 铬）矿石的分选，非金属矿石（煤粉、
金刚石、石墨、高岭土等）的分选
5 化学分选法 煤炭等的分选
6 生物分选 硫化矿物、煤炭等的分选
7 特殊分选 金属和非金属矿的分选
115
➢ 3.2.3矿物加工方法
2.矿物加工的主要生产流程
1）重选法生产流程
重选法是根据矿物相对密度（过去称比重）的差异来分选矿
物。重选法的实质是一个松散一分层一分离的过程。
重选法作业流程的具体内容是：
（1）重选法的准备作业。
（2）选别作业。
（3）选后产品处理作业。
116
582025/2/5
➢ 3.2.3矿物加工方法

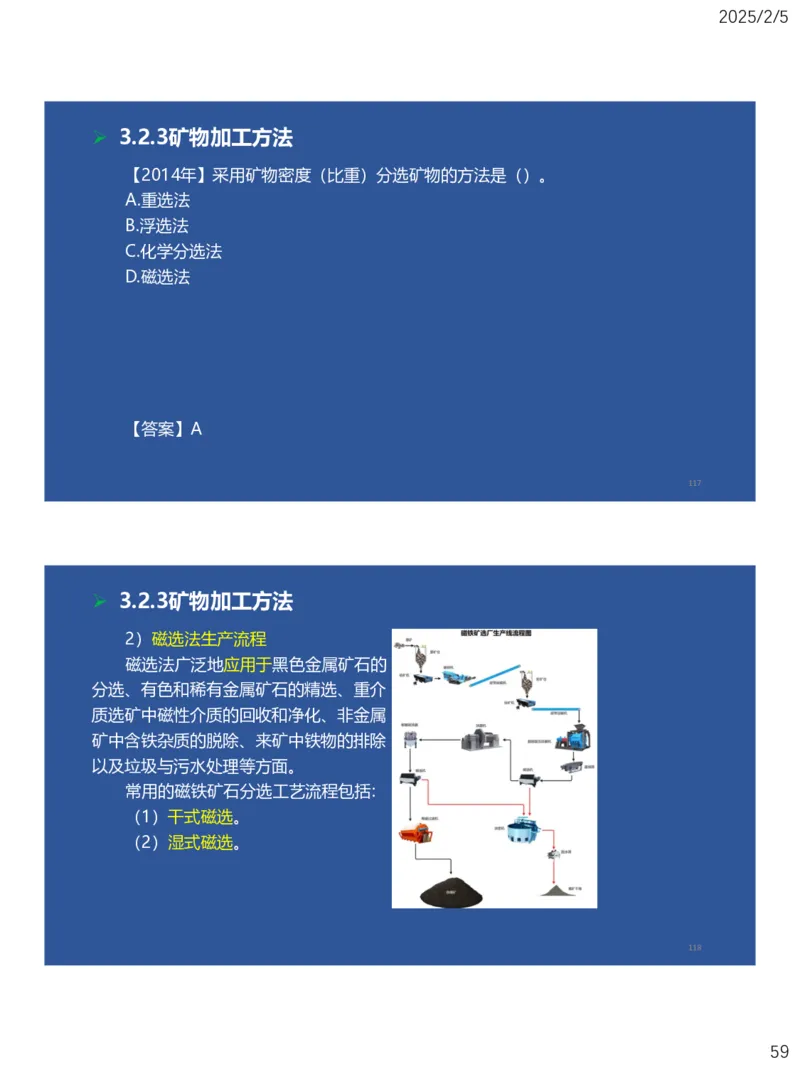

【2014年】采用矿物密度（比重）分选矿物的方法是（）。
A.重选法
B.浮选法
C.化学分选法
D.磁选法
【答案】A
117
➢ 3.2.3矿物加工方法
2）磁选法生产流程
磁选法广泛地应用于黑色金属矿石的
分选、有色和稀有金属矿石的精选、重介
质选矿中磁性介质的回收和净化、非金属
矿中含铁杂质的脱除、来矿中铁物的排除
以及垃圾与污水处理等方面。
常用的磁铁矿石分选工艺流程包括：
（1）干式磁选。
（2）湿式磁选。
118
592025/2/5
➢ 3.2.3矿物加工方法

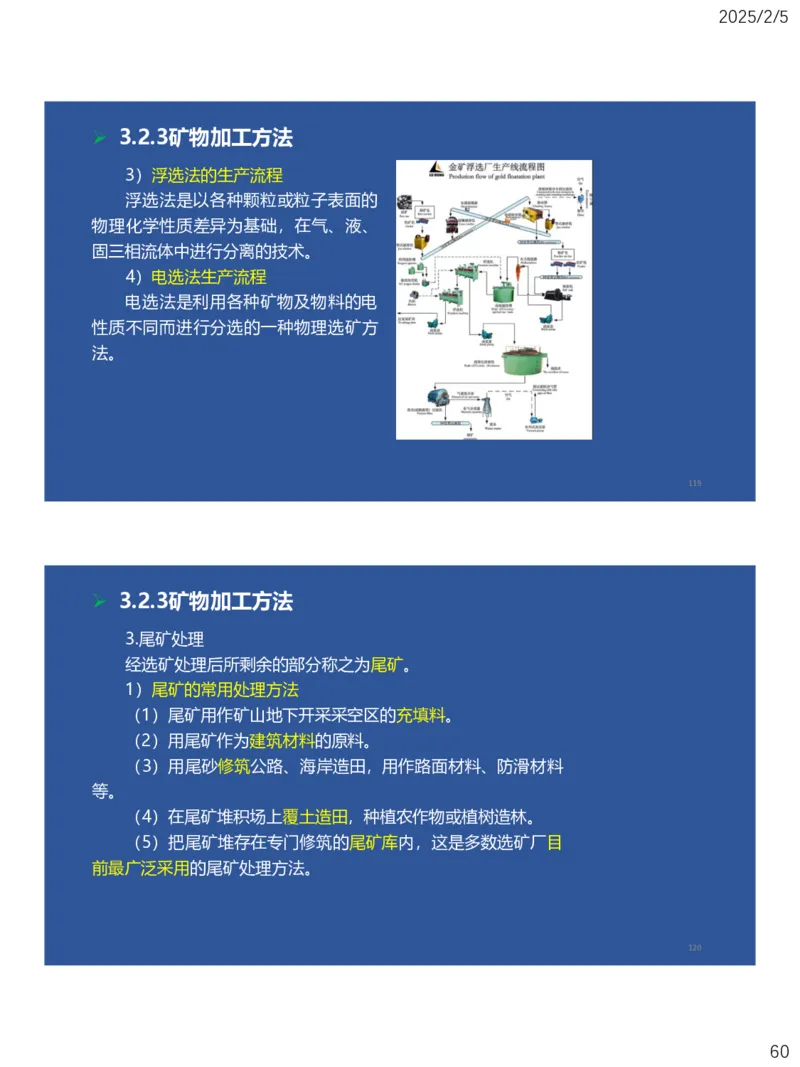

3）浮选法的生产流程
浮选法是以各种颗粒或粒子表面的
物理化学性质差异为基础，在气、液、
固三相流体中进行分离的技术。
4）电选法生产流程
电选法是利用各种矿物及物料的电
性质不同而进行分选的一种物理选矿方
法。
119
➢ 3.2.3矿物加工方法
3.尾矿处理
经选矿处理后所剩余的部分称之为尾矿。
1）尾矿的常用处理方法
（1）尾矿用作矿山地下开采采空区的充填料。
（2）用尾矿作为建筑材料的原料。
（3）用尾砂修筑公路、海岸造田，用作路面材料、防滑材料
等。
（4）在尾矿堆积场上覆土造田，种植农作物或植树造林。
（5）把尾矿堆存在专门修筑的尾矿库内，这是多数选矿厂目
前最广泛采用的尾矿处理方法。
120
602025/2/5

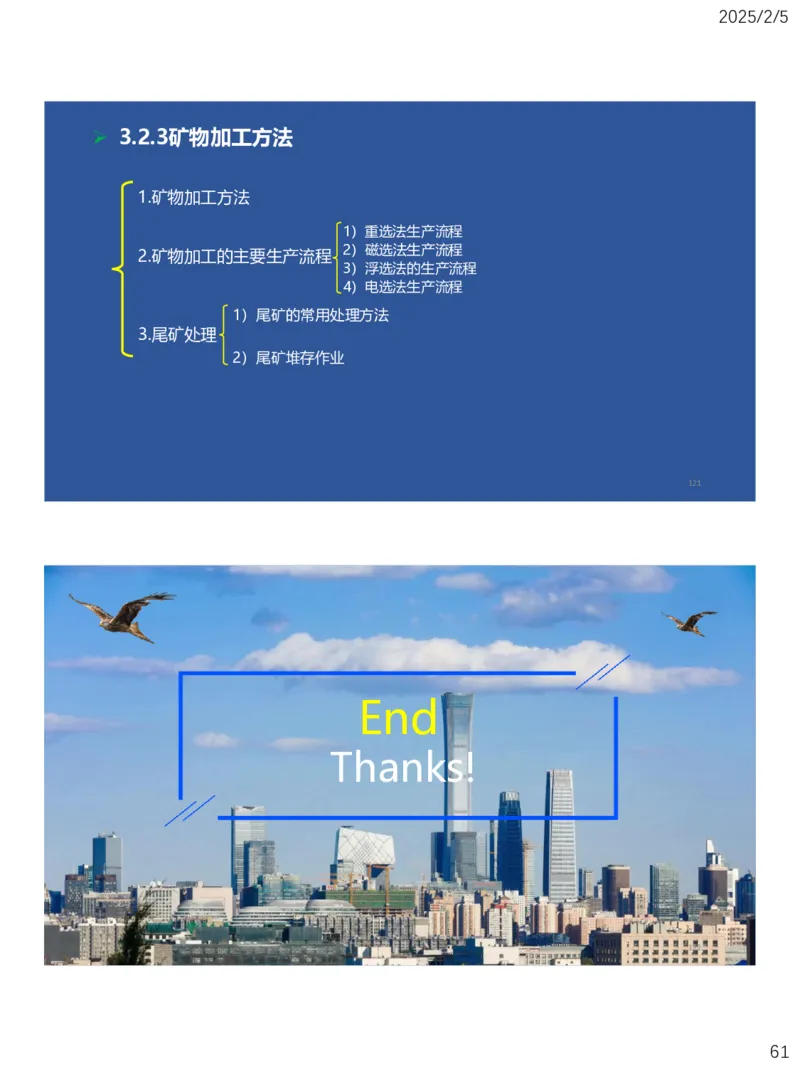

➢ 3.2.3矿物加工方法
1.矿物加工方法
1）重选法生产流程
2）磁选法生产流程
2.矿物加工的主要生产流程
3）浮选法的生产流程
4）电选法生产流程
1）尾矿的常用处理方法
3.尾矿处理
2）尾矿堆存作业
121
End
Thanks!
122
61
