2025环球网校监理工程师《交通运输工程监理案例分析》精讲
基本知识核心考点汇总
【目标控制】隧道支护施工质量监理
【考点】隧道洞口开挖
(1)开挖方法主要有全断面法、台阶法,以及环形开挖留核心土法、中隔壁法、双侧壁导坑法及中
导洞法等其他施工方法。
(2)全断面法可用于 I到III级围岩的中小跨度隧道, IV级围岩中跨度隧道和III级围岩大跨度
隧道在采用了有效的预加固措施后,也可采用全断面法开挖。

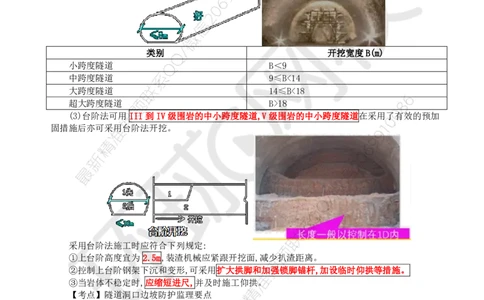

类别 开挖宽度B(m)
小跨度隧道 B＜9
中跨度隧道 9≤B<14
大跨度隧道 14≤B<18
超大跨度隧道 B>18
(3)台阶法可用 III到IV级围岩的中小跨度隧道,V级围岩的中小跨度隧道在采用了有效的预加
固措施后亦可采用台阶法开挖。
采用台阶法施工时应符合下列规定:
①上台阶高度宜为 2.5m,装渣机械应紧跟开挖面,减少扒渣距离。
②控制上台阶钢架下沉和变形,可采用扩大拱脚和加强锁脚锚杆,加设临时仰拱等措施。
③当岩体不稳定时,应缩短进尺,并及时施工仰拱。
【考点】隧道洞口边坡防护监理要点
施工时,监理工程师应根据锚喷加固的目的,注意以下几方面:
锚喷加固应按坡面开挖顺序由上至下分段实施,一般为先锚后喷或挂网后再喷。
钢筋网铺设应与第一次喷射混凝土层密贴,并与锚杆连接牢靠,后续喷射混凝土层应覆盖钢筋网,
不得裸露在外。
提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、
第 1 页 共 8 页
环评、经济师、安全、房估、消防/等 QQ/VX:2069910086学员专用 请勿外泄
【考点】隧道洞口建筑及监理要点
(1)洞门端墙的砌筑与回填应两侧对称进行,不得对衬砌产生偏压
(2)洞门的排水设施应与洞门工程配合施工,同步完成。

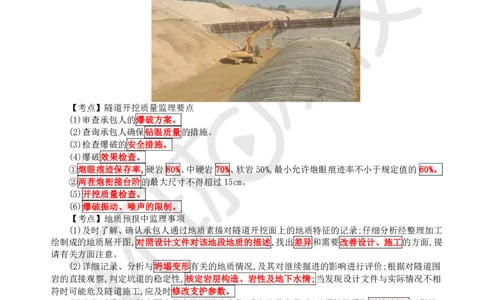

【考点】隧道开挖质量监理要点
(1)审查承包人的爆破方案。
(2)查询承包人确保钻眼质量的措施。
(3)检查爆破的安全措施。
(4)爆破效果检查。
①炮眼痕迹保存率,硬岩 80%、中硬岩 70%、软岩50%,最小允许炮眼痕迹率不小于规定值的 60%。
②两茬炮衔接台阶的最大尺寸不得超过15cm。
(5)开挖质量检查。
(6)爆破振动、噪声的限制。
【考点】地质预报中监理事项
(1)及时了解、确认承包人通过地质素描对隧道开挖面上的地质特征的记录;仔细分析经整理加工
绘制成的地质展开图,对照设计文件对该地段地质的描述,找出差异和需要改善设计、施工的方面,提
请有关方面注意。
(2)详细记录、分析与坍塌变形有关的地质情况,及其对继续掘进的影响进行评价;根据对隧道围
岩的直接观察,判定坑道的稳定性,核定岩层构造、岩性及地下水情;当发现设计文件与实际情况不相
符时可能危及隧道施工,应及时修改支护参数。
(3)在临近设计文件中圈定的大的断层破碎带,或岩溶发育段时,必须督促采取超前钻探,以利于
采取措施预防大规模坍塌、涌水和突发性泥石流的发生。
【考点】喷射混凝土
（1）喷射混凝土的质量检验指标主要有喷射混凝土的强度和喷射混凝土的厚度。此外还应采取
措施减少喷射混凝土粉尘、回弹率。
（2）喷射混凝土强度包括抗压强度、抗拉强度、抗剪强度、疲劳强度、粘结强度等。
（3）喷射混凝土施工过程中部分混凝土由隧道岩壁跌落到底板的现象称为喷射混凝土的回弹。
回弹下来的混凝土数量与混凝土总数量之比,就是喷射混凝土的回弹率。
（4）喷射混凝土施工要点
①审批进场喷射混凝土的施工设备,不得使用干喷设备。
②审批喷射混凝土所用的进场原材料。
③审批喷射混凝土配合比设计。
第 2 页 共 8 页学员专用 请勿外泄
④检查喷射机械配套情况和实际功效,进行必要的试喷。
⑤检查喷射作业面是否存在欠挖、浮石,如有应清除。
⑥喷射混凝土终凝2h 后,应喷水养护,养护时间一般大于7d。

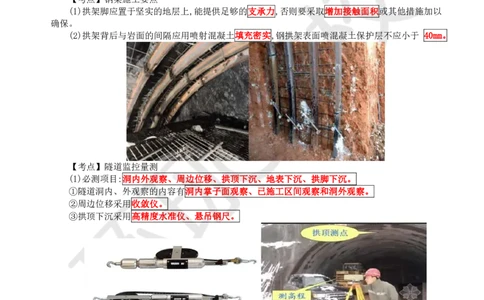

【考点】钢架施工要点
(1)拱架脚应置于坚实的地层上,能提供足够的支承力,否则要采取增加接触面积或其他措施加以
确保。
(2)拱架背后与岩面的间隔应用喷射混凝土填充密实,钢拱架表面喷混凝土保护层不应小于 40mm。
【考点】隧道监控量测
(1)必测项目:洞内外观察、周边位移、拱顶下沉、地表下沉、拱脚下沉。
①隧道洞内、外观察的内容有洞内掌子面观察、已施工区间观察和洞外观察。
②周边位移采用收敛仪。
③拱顶下沉采用高精度水准仪、悬吊钢尺。
【考点】隧道洞内防排水--注浆效果检查:
监理工程师在注浆段的注浆孔全部注完后,要进行注浆效果检查和评定,不合格者应补钻孔注浆。
(1)对注浆过程中的各种记录资料综合分析,注浆压力和注浆量变化是否合理、是否达到设计要求。
(2)设检查孔,工作面预注浆每段设2-3个检查孔,地面预注浆每10-15m设1个检查孔。
【考点】排水设施监理工作
(1)观察衬砌背后沟管布设及施作过程,及时纠正沟管布设中存在的问题,通过查看沟管排水情况,
确认施工质量。
(2)通过量测,检查洞内水沟、泄水洞等的结构尺寸、设置位置、纵向坡度等是否符合设计要求。
第 3 页 共 8 页学员专用 请勿外泄

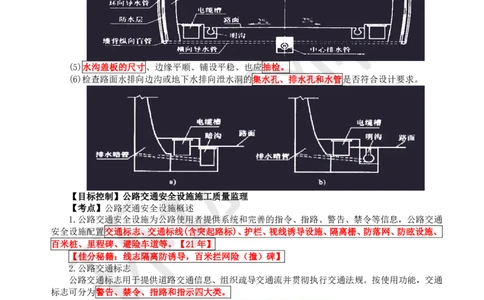

(3)具有保温要求的结构须检查其结构形式、建筑材料、回填材料是否符合设计和保温技术要求。
(4)盲沟须检查过滤层级配和回填质量。盲沟、暗沟、排水孔等有无堵塞现象,水流是否畅通。
(5)水沟盖板的尺寸、边缘平顺、铺设平稳、也应抽检。
(6)检查路面水排向边沟或地下水排向泄水洞的集水孔、排水孔和水管是否符合设计要求。
【目标控制】公路交通安全设施施工质量监理
【考点】公路交通安全设施概述
1.公路交通安全设施为公路使用者提供系统和完善的指令、指路、警告、禁令等信息，公路交通
安全设施配置交通标志、交通标线(含突起路标)、护栏、视线诱导设施、隔离栅、防落网、防眩设施、
百米桩、里程碑、避险车道等。【21年】
【佳分秘籍：线志隔离防诱导，百米拦网险（撞）碑】
2.公路交通标志
公路交通标志用于提供道路交通信息、组织疏导交通流并贯彻执行交通法规。按使用功能，交通
标志可分为警告、禁令、指路和指示四大类。
3.公路交通标线
公路交通标线是由施划或安装于公路上的各种线条、箭头、文字、图案及立面标记、实体标记、
突起路标等所构成的交通设施，它的作用是向公路作用者传递有关公路交通的规则、警告、指引的信
第 4 页 共 8 页学员专用 请勿外泄
息。
4.公路护栏
公路护栏设置于道路两侧或中央分隔带，用以降低交通事故的严重程度，保护人车安全。按护栏
在公路道路的安装部位可分为路基护栏、桥梁护栏、中央分隔带开口护栏。按碰撞刚度可分为柔性护
栏、半刚性护栏和刚性护栏类，分别对应于实用中的缆索护栏、波形梁钢板护栏和混凝土护栏。
5.隔离栅及防落网
公路隔离栅是用于阻止人和动物随意进入或横穿高等级公路，防止非法占用公路用地的公路基础
设施。它可有效地排除横向干扰避免由此产生的交通延误或交通事故。
按网片形式，隔离栅分为钢板网、编织网、电焊网和刺钢丝网。
公路防落网指设置于上跨公路主线的分离式立交或人行天桥两侧，以防止坠物危及主线行车的防
护设施，其形式比较简单。
6.防眩设施
公路防眩设施的设置可防止对向车前照灯使驾驶员产生眩目，改善夜间行车条件，消除驾驶员夜
间行车的紧张感，可减少交通事故，良好的防眩设施还可改善高速公路的景观。
高速公路上的防眩设施主要有防眩板，防眩网和绿植防眩等。
7.视线诱导设施
视线诱导设施主要包括轮廓标、合流诱导标、线形诱导标、隧道轮廓带、示警桩、示警墩、道口
提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、
第 5 页 共 8 页
环评、经济师、安全、房估、消防/等 QQ/VX:2069910086学员专用 请勿外泄
标桩等设施，公路视线诱导设施属于主动引导设施，对提高夜间的行车安全水平有重要作用。
8.突起路标
公路突起路标配合标线使用，以一定间隔设置于标线上。突起路标亮度较高，标线在夜间能更好
地发挥作用，也可以作为标线单独使
9.里程碑及百米桩
公路里程碑表示的是高速公路的里程数，用水泥混凝土或单柱式反光标志制作，每公里设置一块。
每两块里程碑之间，每间隔100m置一块百米桩，显示每百米的距离，通常为附着于护栏上的反
光标志或单柱式反光标志
10.避险车道
公路避险车道是指在长陡下坡路段行车道外侧增设的供速度失控(或制动失灵)车辆驶离正线安
全减速的专用车道。
【考点】公路交通安全设施施工监理要点
(1)对工程项目购置的公路安全设施的材料或半成品进行工厂检验(根据合同约定或施工进程情
况决定)。
(2)对进场的材料或半成品进行检验。
(3)试验段工程。
(4)放样定位。
(5)施工及施工过程、工艺的质量控制。
(6)施工后的质量控制。
第 6 页 共 8 页学员专用 请勿外泄
【考点】隔离栅的质量检查项目:
①高度:用尺量，每1km测5处。
②立柱中距:用尺量，每1km测5处。
③立柱垂直度:用尺量，每1km测5处。
④立柱埋置深度:过程检查，用尺量，抽检2%。
⑤刺钢网的中心垂度:用尺量，每1km测5处。
【考点】交通标线的质量检查项目
包括标线的线段长度、标线宽度、标线厚度、标线横向偏位、标线纵向间距、逆反射亮度系数等
指标。其中，标线厚度、逆反射亮度系数是关键项目。
【考点】交通标线的监理要点:
(1)交通标线用涂料产品应符合现行的规定
(2)交通标线的颜色、形状和规格应符合现行的规定，并符合设计要求。
(3)交通标线施工前，确认交通标线涂料配方满足施工图设计的要求，施工机具和工艺符合项目
设计要求
(4)交通标线的设置位置和标线划法符合设计文件的规定。
(5)交通标线位置应以道路横纵断面图为基准进行放样，经检查确认符合设计要求。
(6)确认交通标线施划道路表面应干净和干燥，严禁在阴雨天气施划。
(7)热熔型标线的施划要检查材料的加热温度。
(8)确认划线车的行驶速度、线宽、标线厚度、玻璃珠撒布量等能否满足要求。
(9)交通标线的线段长度、宽度、厚度符合设计要求;在施工完成后，要对其进行保护，防止污染
和破坏。
(10)反光标线玻璃珠撒布均匀，附着牢固，反光均匀。
(11)交通标线线形流畅，与公路线形相协调，曲线圆滑。
(12)交通标线的逆反射亮度系数满足规定值。
(13)抗滑标线和彩色抗滑标线的抗滑值满足规定或设计要求。
(14)交通标线表面不应出现网状裂缝、断裂裂缝、起泡、变色、剥落、纵向有长的起筋或拉槽等
现象。
(15)交通标线分项工程有效的材料检验合格报告或证书资料等工程质量保证资料齐全。
(16)交通标线质量符合现行的规定。
【考点】突起路标的监理要点【2021】
①突起路标产品的形状尺寸、反射器的亮度、颜色应符合现行的规定。
②突起路标的布设及其颜色应符合现行的规定，并满足设计要求。
③根据施工设计的要求确定突起路标的设置位置，放样定位准确。
④突起路标施工前，路面应清洁、干燥。
⑤突起路标反射体应面向行车方向安装。
⑥突起路标和路面黏结后用橡皮锤敲击突起路标上表面，从而保证黏结牢固。
⑦突起路标安装角度、纵向间距及横向偏位符合设计要求。
⑧突起路标线形应流畅，与公路线形相协调，曲线圆滑。
⑨公路突起路标分项工程有效的产品、材料检验合格报告或证书资料等工程质量保证资料齐全。
⑩突起路标质量符合现行的规定。
【考点】轮廓标的监理要点:
①轮廓标的反射器的亮度、颜色应满足现行的规定。
②轮廓标的外形尺寸符合设计文件的规定。
③轮廓标应按施工设计图放样定位。
④轮廓标的布设符合设计要求，安装符合施工技术规范的规定。
⑤轮廓标安装角度准确、高度一致反射器的安装角度符合设计要求
⑥轮廓标安装牢固，色度性能和光度性能符合设计要求。
⑦轮廓标安装完成后应与公路线形协调一致，反光明亮、线条流畅。
第 7 页 共 8 页学员专用 请勿外泄
⑧公路轮廊标分项工程有效的产品、材料检验合格报告或证书资料等工程质量保证资料齐全。
⑨轮廓标质量符合现行的规定。
【目标控制】公路机电工程施工质量监理
【考点】公路机电工程概述
公路机电工程包括公路监控设施、通信设施、收费设施、供配电设施、照明设施和隧道机电设施
等工程项目。
【考点】公路监控设施
实时收集公路道路状况、交通流信息、气象信息及相关设备工作状态,控制与调节交通流,疏导交
通,减少交通事故,保证行车安全。
【考点】公路通信设施
公路通信设施主要由传送网(干线传送网和路段接入网)系统、业务网(数据通信网、语音业务网、
呼叫服务系统、广播系统等)系统、支撑网(同步网、公共信令网、网络管理网)系统、通信光电缆、
通信电源系统、通信管道等组成。
【考点】公路收费设施
公路收费设施是指从车辆进入收费道路、交纳通行费直到费款安全进入存储点的过程以及为完成
车辆过路缴费所采用的所有系统、设备的集合。
【考点】公路供配电设施
公路供配电设施是保证公路安全、通畅、经济、快速和舒适通行的电力保障;是实现公路运营管
理现代化的基础与保证。
【考点】公路照明设施
公路照明设施是为保证交通安全视认性以及视觉效果的舒适性,在公路按路段、互通立交、收费
广场及收费天棚、特大桥、隧道、平面交叉路口等区段设置的照明设施,以满足机动车安全行驶与交
通管理的需要。
【考点】公路隧道机电设施
公路隧道机电设施一般由信息采集系统、通风系统、照明系统、交通控制系统、闭路电视监视
系统、火灾报警与消防系统以及中央控制系统等组成。
公路隧道机电设施是在公路隧道这一特殊路段上根据交通工程学原理和方法,为使车辆快速、安
全、舒适通过而设置。完善的隧道机电设施可以改善隧道洞内环境、减少污染、减少事故,增强隧道
的通行能力,延长隧道的使用期限,保证隧道的安全运营,给车辆驾乘人员提供一个顺畅、安全、舒适
的行车环境。
【考点】公路机电工程施工质量监理要点
(1)保证公路机电工程建设项目进场设备、设施、材料或构件质量,符合公路机电工程建设项目合
同要求或标准规定。
(2)保证公路机电工程建设项目的机电设备、设施、线缆安装位置准确,符合施工图设计要求。
(3)保证公路机电工程建设项目的施工工艺符合相关技术规范要求,使机电工程施工质量符合设
计与标准要求。
(4)保证公路机电工程建设项目合同要求的设备、材料全部安装到位,且符合规范、标准要求。
(5)保证公路机电工程系统测试大纲包括机电工程建设项目设计的全部设施、系统与技术指标、
功能。
(6)保证公路机电工程调试程序严谨、安全,调试工作全国系统,各系统调试顺序先空载、后负载,
先单机、后联机。
(7)确认施工单位按监理工程师批准的公路机电工程测试大纲完成机电工程建设项目的各设施、
系统测试,且测试指标、功能符合设计要求
(8)保证公路机电建设项目按设计要求全部实现技术指标、功能与性能要求。
(9)保证公路机电工程外观质量符合标准要求。
(10)公路机电工程施工安装就位的设施、设备应方便操作与维护、维修。
(11)公路机电工程应有真实、准确、齐全、完整的施工原始记录、试验检测数据、质量检验结果
等质量保证资料。
