热点强化 5 仪器的组合与气体体积的测定
一、仪器的组合与创新使用
1．多种用途的漏斗

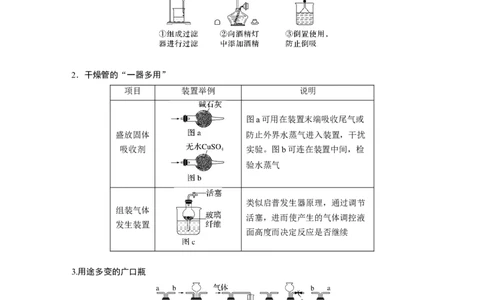

2．干燥管的“一器多用”
项目 装置举例 说明
图a可用在装置末端吸收尾气或
盛放固体 防止外界水蒸气进入装置，干扰
吸收剂 实验。图b可连在装置中间，检
验水蒸气
类似启普发生器原理，通过调节
组装气体
活塞，进而使产生的气体调控液
发生装置
面高度而决定反应是否继续
3.用途多变的广口瓶
(1)收集气体：可选用装置________(填装置字母，下同)，若用排空气法收集CO ，则应从
2
________口进气；若收集氢气，则应从________口进气；若瓶中装满饱和食盐水，从
________口进气，可收集Cl。
2
(2)洗气除杂或干燥：可选装置________，比如除去 Cl 中的少量 HCl，则广口瓶中盛放
2
________，应从________口进气。
(3)装置 E 可用于贮存少量气体，若 E 中收集了少量 H ，排出 H 的方法是
2 2________________________。
(4)图中可用于测量气体体积的是________，用作安全瓶的是________或A，若用A作安全
瓶，则应从________口进气；接在气体连续制备的实验装置中间，用于控制气流平稳的装置
是________。
(5)用于监控气体流速(如图F)，广口瓶中盛有液体，从________端通入气体，根据液体中产
生气泡的速率来监控通入气体的流速。
答案 (1)A b a a (2)F 饱和食盐水 a (3)打开止水夹，向长颈漏斗中注入适量蒸馏
水 (4)C D a B (5)a
4．多样化的冷凝装置
5．化学实验安全的创新设计
(1)防倒吸装置
(2)防堵塞安全装置
二、气体体积的测定
1．测量气体体积的装置(排液法)
使用上述装置量气时应注意：冷却至室温；调平液面后再读数；读数时视线与凹液面的最低
点相平。2．准确测量气体体积应用实例
用镁带和稀硫酸反应来测定镁的质量分数，可用如图装置测定一定量的镁条与稀硫酸反应产
生氢气的体积。
(1)导管a的作用有哪些？
(2)实验结束读取数据时，应注意哪些事项？
(3)本实验量气装置也可选用量筒、广口瓶、水槽、导管等主要仪器装配而成，请你在下面
的方框内画出2套量气装置图(其他连接用品和夹持仪器自选)。
答案 (1)平衡气压，便于硫酸顺利滴下；减少加入硫酸占有体积带来的误差。
(2)待装置内气体恢复到室温，将量气管上下移动，至左右管内液面平齐，然后读数。
(3)
1．已知HCl难溶于CCl ，则如图所示装置中，不适宜用于HCl气体尾气吸收的是( )
4
答案 B
2．广口瓶被称为气体实验的“万能瓶”，是因为它可以配合玻璃管和其他简单仪器组成各
种功能的装置。下列装置能用作防倒吸安全瓶的是( )答案 B
解析 A项，该装置是排液量气装置，错误；B项，该装置可作为防倒吸安全瓶，因为进气
管较短，若发生倒吸，倒吸液会被盛装在广口瓶中，正确；C项，该装置是混气装置，进入
瓶中的两气体在瓶中充分混合，错误；D项，该装置是洗气装置，错误。

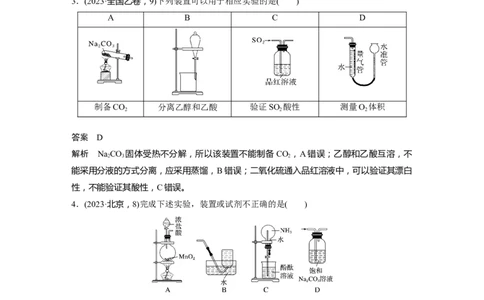

3．(2023·全国乙卷，9)下列装置可以用于相应实验的是( )
A B C D
制备CO 分离乙醇和乙酸 验证SO 酸性 测量O 体积
2 2 2
答案 D
解析 NaCO 固体受热不分解，所以该装置不能制备 CO ，A错误；乙醇和乙酸互溶，不
2 3 2
能采用分液的方式分离，应采用蒸馏，B错误；二氧化硫通入品红溶液中，可以验证其漂白
性，不能验证其酸性，C错误。
4．(2023·北京，8)完成下述实验，装置或试剂不正确的是( )
A．实验室制Cl
2
B．实验室收集C H
2 4
C．验证NH 易溶于水且溶液呈碱性
3
D．除去CO 中混有的少量HCl
2
答案 D
解析 NaCO 与HCl、CO 均发生反应，不能达到除杂的目的，应该选用饱和NaHCO 溶液，
2 3 2 3
D项错误。
5．草酸晶体(H C O·2H O)100 ℃开始失水，101.5 ℃熔化，150 ℃左右分解产生HO、CO
2 2 4 2 2和CO 。用加热草酸晶体的方法获取某些气体，应该选择的气体发生装置是(图中加热装置
2
已略去)( )
答案 D
解析 试管口向上倾斜，水倒流进试管，会使试管炸裂，故 A错误；草酸熔点低，在分解
之前就熔化，C装置熔化的草酸会流到试管口，而酒精加热部位在试管底部，会使样品无法
继续受热分解，故C错误。
6．用如图装置(加热及夹持仪器已略去)进行的实验，下列不能达到相应实验目的的是( )
A．装置①中的a可用于吸收尾气中的Cl，b可用于吸收气体时防倒吸
2
B．装置②可实现制取CO 实验中的“即关即止，即开即用”的作用
2
C．利用装置③制取SO ，并验证其还原性
2
D．利用装置④验证KHCO 和KCO 的热稳定性，X中应放的物质是KCO
3 2 3 2 3
答案 D
解析 B项，②关闭止水夹时，产生的CO 将盐酸压入左侧，大理石与盐酸分离，反应停止，
2
打开止水夹时，CO 气体排出，压强减小，盐酸又流回右侧与大理石反应产生 CO ，能达到
2 2
实验目的；C项，③中大试管中Cu与浓硫酸反应生成SO 气体，若小试管中酸性KMnO 溶
2 4
液褪色，则证明SO 具有还原性，能达到实验目的；D项，④中KHCO 受热不稳定，X中
2 3
应放的物质是KHCO ，不能达到实验目的。
3
7．(2023·湖北，13)利用如图所示的装置(夹持及加热装置略)制备高纯白磷的流程如下：
红磷(s)――→无色液体与P(g)――→白磷(s)
4
下列操作错误的是( )A．红磷使用前洗涤以除去表面杂质
B．将红磷转入装置，抽真空后加热外管以去除水和氧气
C．从a口通入冷凝水，升温使红磷转化
D．冷凝管外壁出现白磷，冷却后在氮气氛围下收集
答案 C
解析 红磷使用前应用水洗涤，除去其表面的可溶性氧化物及氧化物的水化物，A正确；将
红磷转入装置，抽真空后加热外管，除去红磷表面的水分，同时除去残余的少量氧气，B正
确；由仪器构造可知，应从b口通入冷凝水(类比直形冷凝管的“下口进上口出”，b口类似
于直形冷凝管的下口)，C错误；通入冷凝水后P(g)在冷凝管外壁凝华，冷却后在氮气氛围
4
下收集，防止产品变质，D正确。
