【巩固练习】
一、选择：
1. 雷雨天时，避雷针的尖端就能不断地、向空中释放电子，对此有以下说法正确的是（ ）
A.避雷针中没有电流 B.电流从大地流向尖端 C.电流从尖端流向大地 D.电流方向无法确定
2.关于电流和电源，下列说法正确的是（ ）
A、只要电路中有电源，就一定产生电流 B、电流是由电荷的无规则运动形成的
C、电流的方向总是从电源的正极流向负极 D、电源外部，电流总是从电源的正极流向负极

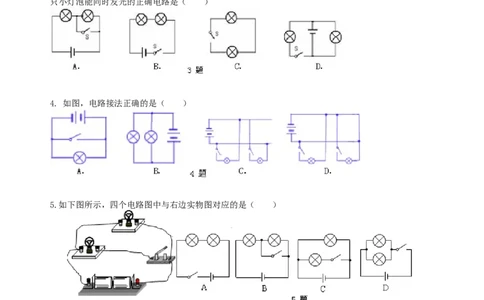

3.如图所示是四位同学在学完电路连接相关知识后所画的电路图。你应该能判断出：在开关S闭合时，两
只小灯泡能同时发光的正确电路是（ ）
4. 如图，电路接法正确的是（ ）
5.如下图所示，四个电路图中与右边实物图对应的是（ ）
6. 下列关于电流和电路的说法正确的是（ ）
A．只有正电荷的定向移动才能形成电流
B．绝缘体之所以不容易导电是因为其内部几乎没有电荷
C．只要电路中有电源，就一定有持续电流
D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育

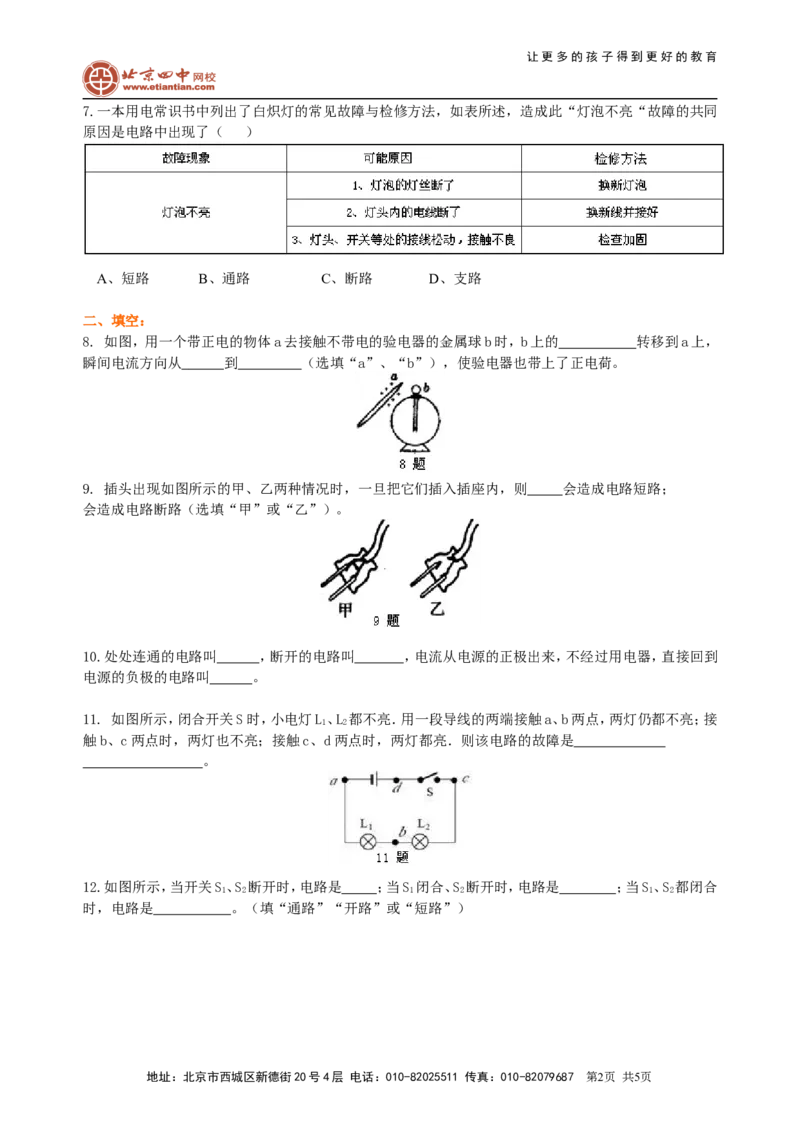

7.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同
原因是电路中出现了（ ）
A、短路 B、通路 C、断路 D、支路
二、填空：

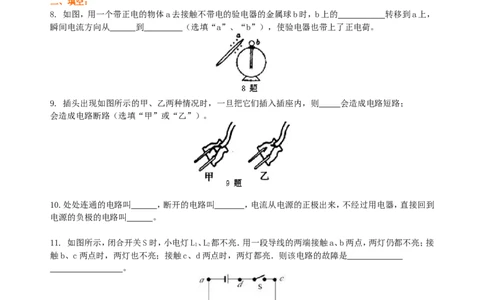

8. 如图，用一个带正电的物体a去接触不带电的验电器的金属球b时，b上的 转移到a上，
瞬间电流方向从 到 （选填“a”、“b”），使验电器也带上了正电荷。
9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则 会造成电路短路；
会造成电路断路（选填“甲”或“乙”）。
10.处处连通的电路叫 ，断开的电路叫 ，电流从电源的正极出来，不经过用电器，直接回到
电源的负极的电路叫 。
11. 如图所示，闭合开关S时，小电灯L、L 都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接
1 2
触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．则该电路的故障是
。
12.如图所示，当开关S、S 断开时，电路是 ；当S 闭合、S 断开时，电路是 ；当S、S 都闭合
1 2 1 2 1 2
时，电路是 。（填“通路”“开路”或“短路”）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
13.电荷的 移动形成电流。规定 定向移动方向为电流的方向。在金属导体中，形成电流的
定向移动的方向跟电流方向 。
三、综合应用：

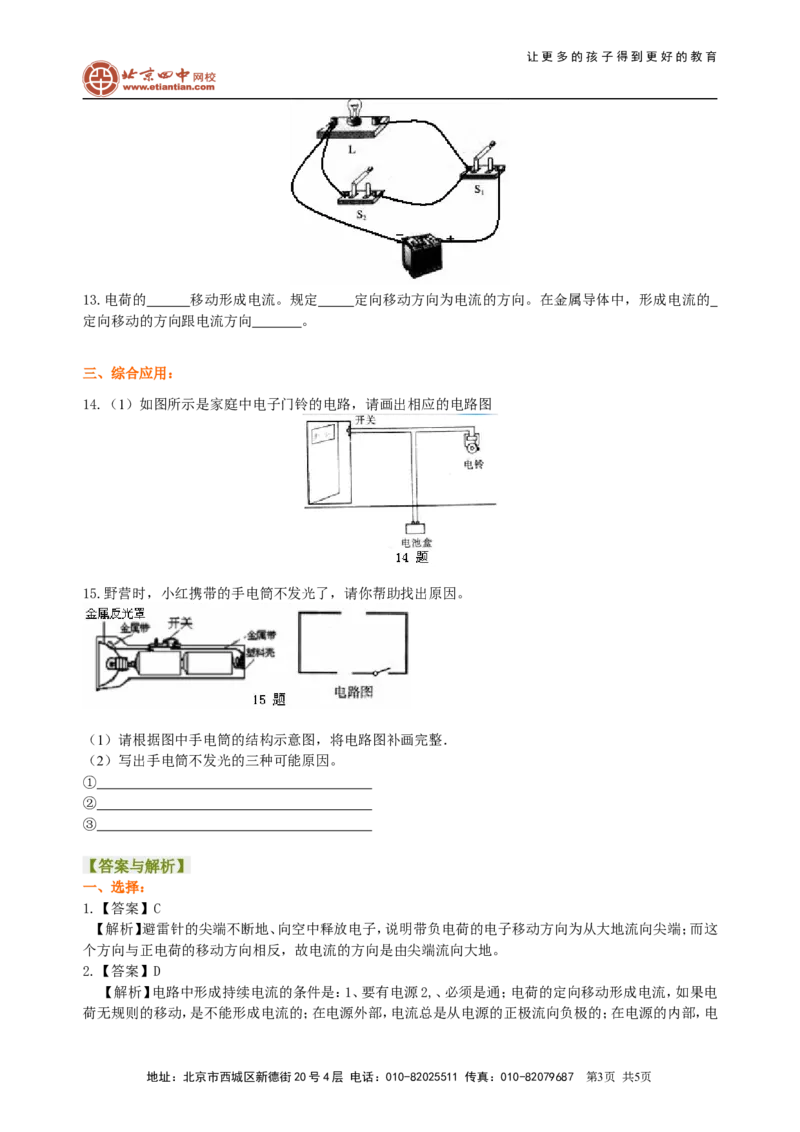

14.（1）如图所示是家庭中电子门铃的电路，请画出相应的电路图
15.野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图中手电筒的结构示意图，将电路图补画完整．
（2）写出手电筒不发光的三种可能原因。
①
②
③
【答案与解析】
一、选择：
1.【答案】C
【解析】避雷针的尖端不断地、向空中释放电子，说明带负电荷的电子移动方向为从大地流向尖端；而这
个方向与正电荷的移动方向相反，故电流的方向是由尖端流向大地。
2.【答案】D
【解析】电路中形成持续电流的条件是：1、要有电源2,、必须是通；电荷的定向移动形成电流，如果电
荷无规则的移动，是不能形成电流的；在电源外部，电流总是从电源的正极流向负极的；在电源的内部，电
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
流是从电源的负极流向正极的。
3.【答案】B
【解析】A、在开关S闭合时，右端的灯被短路，只有左端的灯亮。在开关S闭合时，两个电灯都亮。电路中
没有电源，电灯不会亮。开关不闭合，右端的灯就亮了，即开关没有控制右端的灯。
4.【答案】C
【解析】开关闭合形成电源短路，故A错误；电路中没有开关，故B错误；两灯泡并联，故C正确；直接形
成电源短路，故D错误。
5.【答案】C
6.【答案】D
【解析】负电荷的定向移动也能形成电流，所以A错误；绝缘体不容易导电的原因是原子核对电荷的束
缚能力较强，电荷不能自由移动，所以B错误；电路中形成持续电流的条件是：①有电源②电路是通路，
所以C错误。

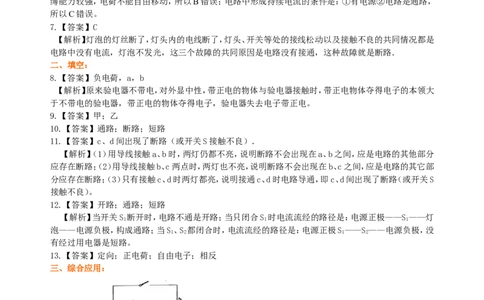

7.【答案】C
【解析】灯泡的灯丝断了，灯头内的电线断了，灯头、开关等处的接线松动以及接触不良的共同情况都是
电路中没有电流，灯泡不发光，这三个故障的共同原因是电路没有接通，这种故障就是断路．
二、填空：
8.【答案】负电荷，a，b
【解析】原来验电器不带电，对外显中性，带正电的物体与验电器接触时，带正电物体夺得电子的本领大
于不带电的验电器，带正电的物体夺得电子，验电器失去电子带正电。
9.【答案】甲；乙
10.【答案】通路；断路；短路
11.【答案】c、d间出现了断路（或开关S接触不良）．
【解析】（1）用导线接触a、b时，两灯仍都不亮，说明断路不会出现在a、b之间，应是电路的其他部分
应存在断路；（2）用导线接触b、c两点时，两灯也不亮，说明断路不会出现在b、c之间，应是电路的其它部
分应存在断路；（3）只有接触c、d时两灯都亮，说明接通c、d时电路导通，即c、d间出现了断路（或开关S
接触不良）。
12.【答案】开路；通路；短路
【解析】当开关S 断开时，电路不通是开路；当只闭合S 时电流流经的路径是：电源正极——S——灯
1 1 1
泡——电源负极，构成通路；当S、S 都闭合时，电流流经的路径是：电源正极S——S——电源负极，没
1 2 1 2
有经过用电器是短路。
13.【答案】定向；正电荷；自由电子；相反
三、综合应用：
14.【答案】
15.【答案】灯丝断了；电池没电了；开关接触不良
【解析】电路故障有两种，断路或短路，根据手电筒结构图可知，手电筒内部不会短路，所以从断路方
向去考虑。
