6.1.3 闸门的安装方法
6.1 水闸施工技术
6.1.1 水闸的分类及组成
6.1.2 水闸主体结构的施工方法
6.1.3 闸门的安装方法
6.1.4 启闭机与机电设备的安装方法
考情分析：
单选题：无；

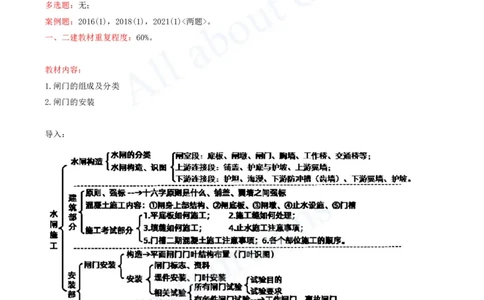

多选题：无；
案例题：2016(1)，2018(1)，2021(1)<两题>。
一、二建教材重复程度：60%。
教材内容：
1.闸门的组成及分类
2.闸门的安装
导入：[注：天一文化专有版权，未经许可不可转发或复印传播]

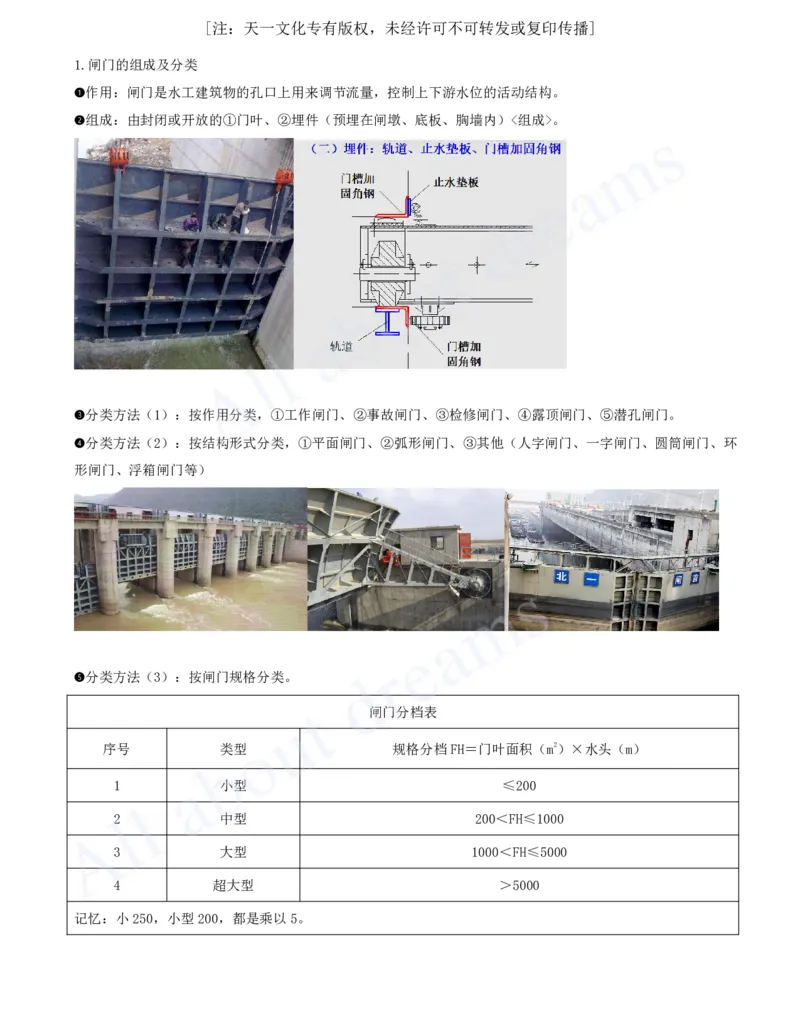

1.闸门的组成及分类

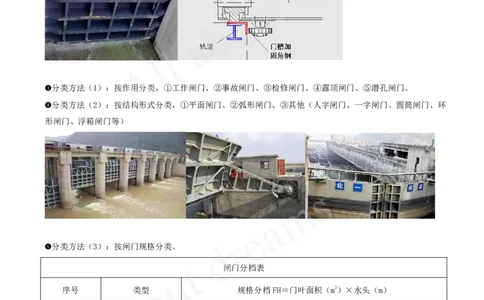

作用：闸门是水工建筑物的孔口上用来调节流量，控制上下游水位的活动结构。
➊
组成：由封闭或开放的①门叶、②埋件（预埋在闸墩、底板、胸墙内）<组成>。
➋
分类方法（1）：按作用分类，①工作闸门、②事故闸门、③检修闸门、④露顶闸门、⑤潜孔闸门。
➌
分类方法（2）：按结构形式分类，①平面闸门、②弧形闸门、③其他（人字闸门、一字闸门、圆筒闸门、环
➍
形闸门、浮箱闸门等）
分类方法（3）：按闸门规格分类。
➎
闸门分档表
序号 类型 规格分档FH＝门叶面积（m2）×水头（m）
1 小型 ≤200
2 中型 200＜FH≤1000
3 大型 1000＜FH≤5000
4 超大型 ＞5000
记忆：小250，小型200，都是乘以5。[注：天一文化专有版权，未经许可不可转发或复印传播]

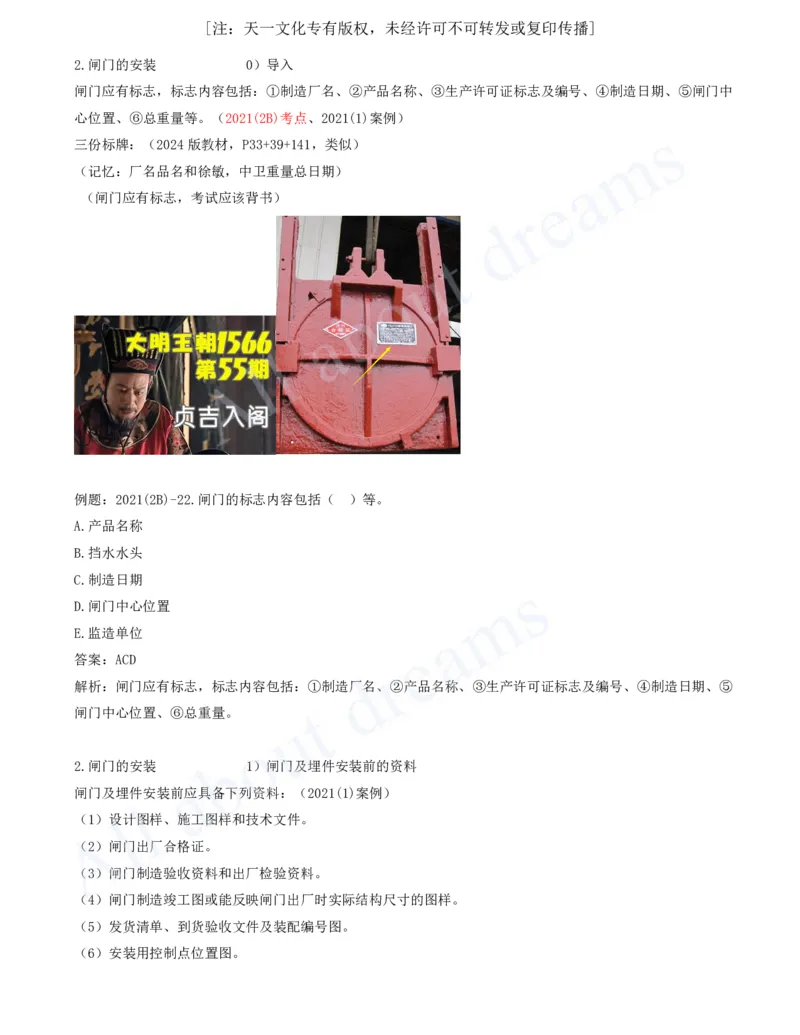

2.闸门的安装 0）导入
闸门应有标志，标志内容包括：①制造厂名、②产品名称、③生产许可证标志及编号、④制造日期、⑤闸门中
心位置、⑥总重量等。（2021(2B)考点、2021(1)案例）
三份标牌：（2024版教材，P33+39+141，类似）
（记忆：厂名品名和徐敏，中卫重量总日期）
（闸门应有标志，考试应该背书）

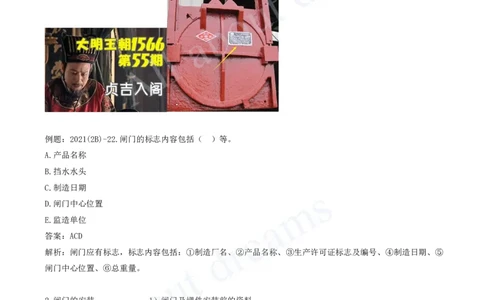

例题：2021(2B)-22.闸门的标志内容包括（ ）等。
A.产品名称
B.挡水水头
C.制造日期
D.闸门中心位置
E.监造单位
答案：ACD
解析：闸门应有标志，标志内容包括：①制造厂名、②产品名称、③生产许可证标志及编号、④制造日期、⑤
闸门中心位置、⑥总重量。
2.闸门的安装 1）闸门及埋件安装前的资料
闸门及埋件安装前应具备下列资料：（2021(1)案例）
（1）设计图样、施工图样和技术文件。
（2）闸门出厂合格证。
（3）闸门制造验收资料和出厂检验资料。
（4）闸门制造竣工图或能反映闸门出厂时实际结构尺寸的图样。
（5）发货清单、到货验收文件及装配编号图。
（6）安装用控制点位置图。[注：天一文化专有版权，未经许可不可转发或复印传播]

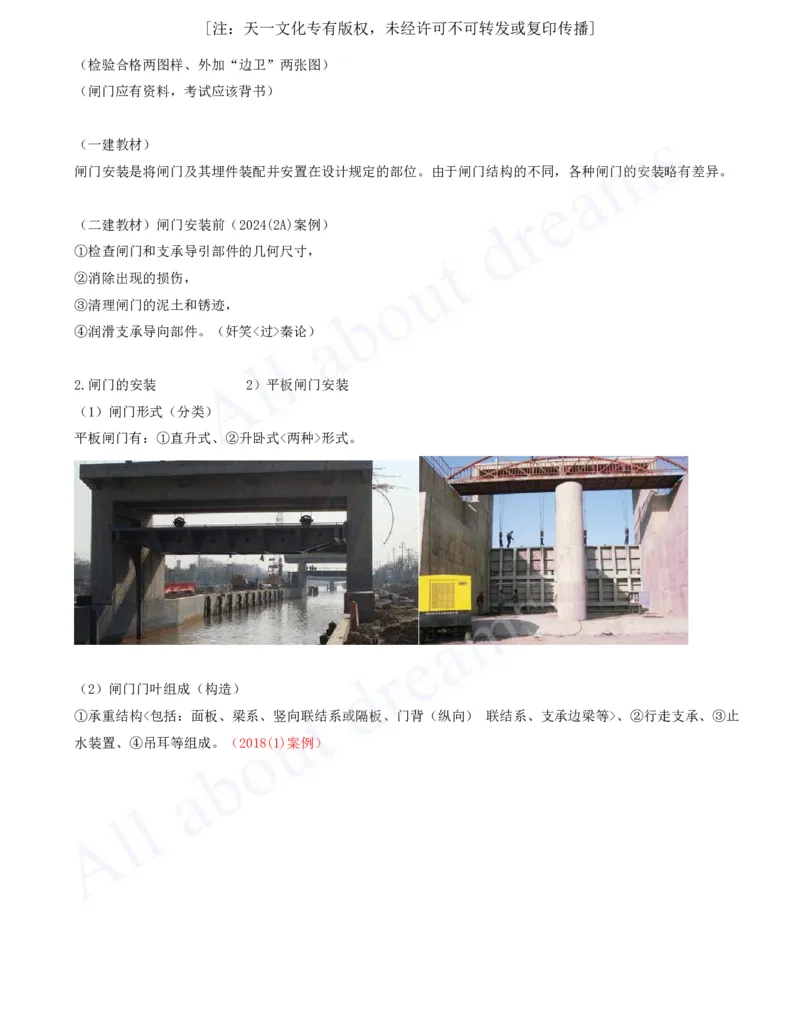

（检验合格两图样、外加“边卫”两张图）
（闸门应有资料，考试应该背书）
（一建教材）
闸门安装是将闸门及其埋件装配并安置在设计规定的部位。由于闸门结构的不同，各种闸门的安装略有差异。
（二建教材）闸门安装前（2024(2A)案例）
①检查闸门和支承导引部件的几何尺寸，
②消除出现的损伤，
③清理闸门的泥土和锈迹，
④润滑支承导向部件。（奸笑<过>秦论）

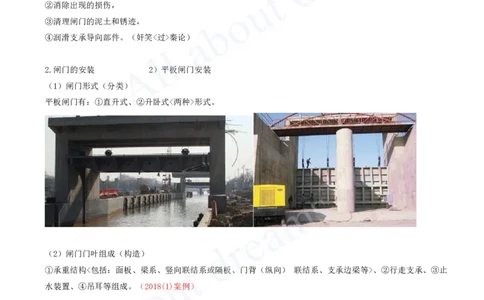

2.闸门的安装 2）平板闸门安装
（1）闸门形式（分类）
平板闸门有：①直升式、②升卧式<两种>形式。
（2）闸门门叶组成（构造）
①承重结构<包括：面板、梁系、竖向联结系或隔板、门背（纵向） 联结系、支承边梁等>、②行走支承、③止
水装置、④吊耳等组成。（2018(1)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]

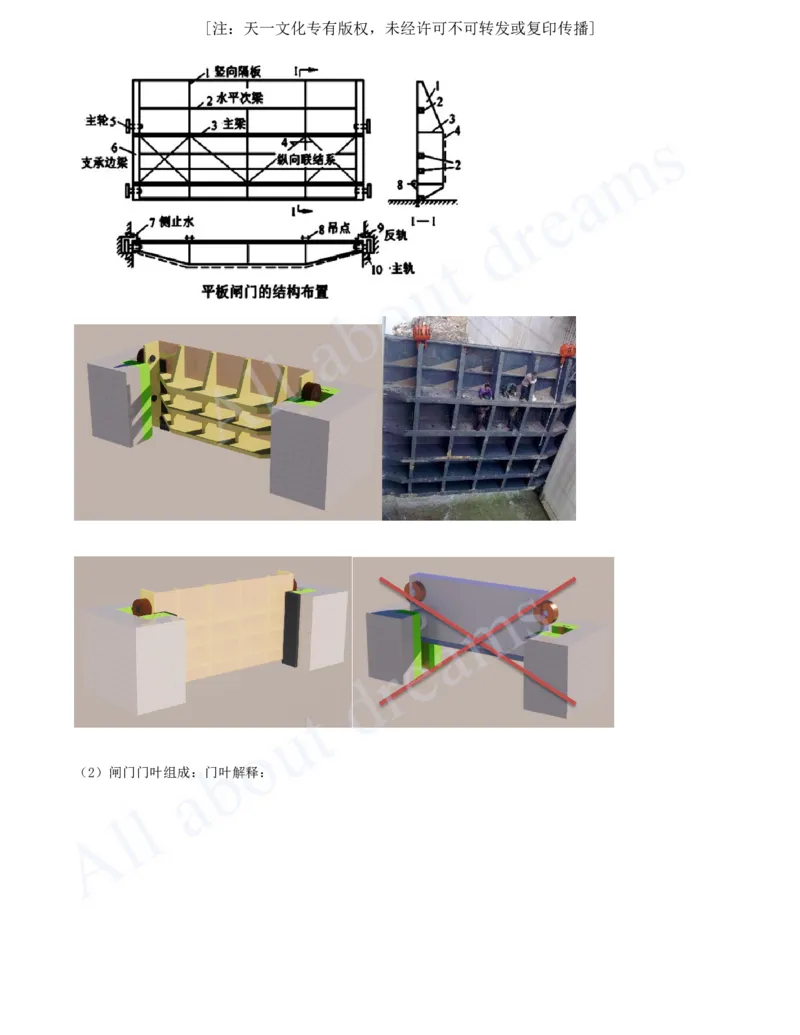

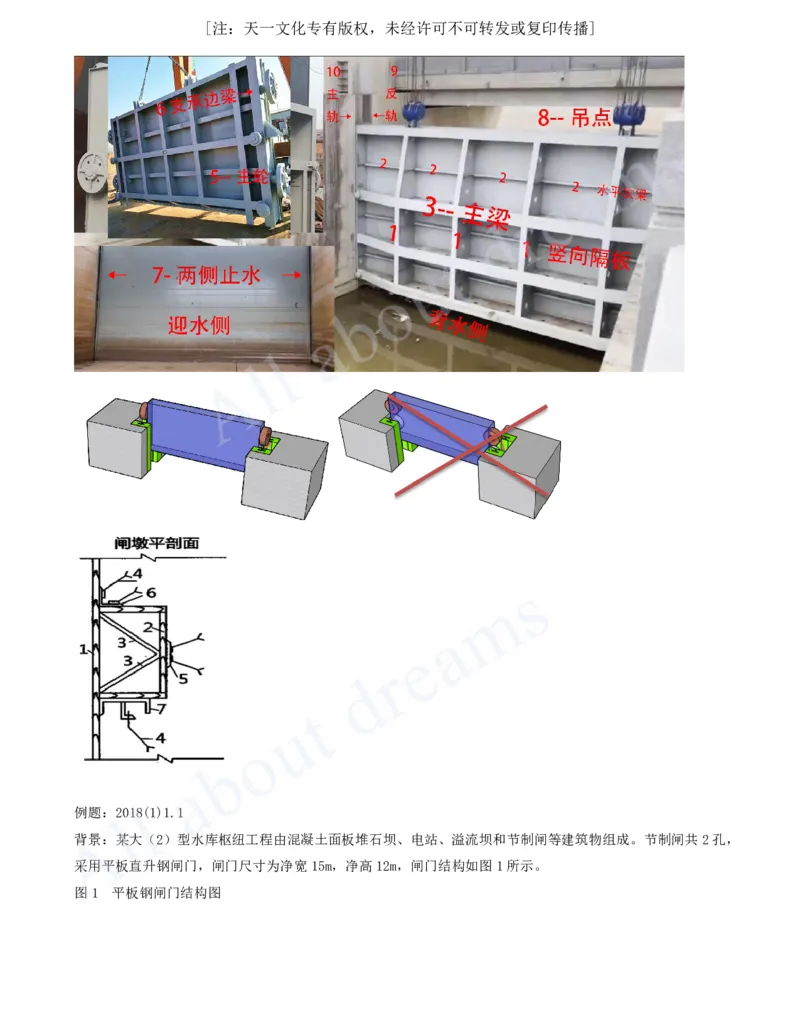

（2）闸门门叶组成：门叶解释：[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2018(1)1.1
背景：某大（2）型水库枢纽工程由混凝土面板堆石坝、电站、溢流坝和节制闸等建筑物组成。节制闸共2孔，
采用平板直升钢闸门，闸门尺寸为净宽15m，净高12m，闸门结构如图1所示。

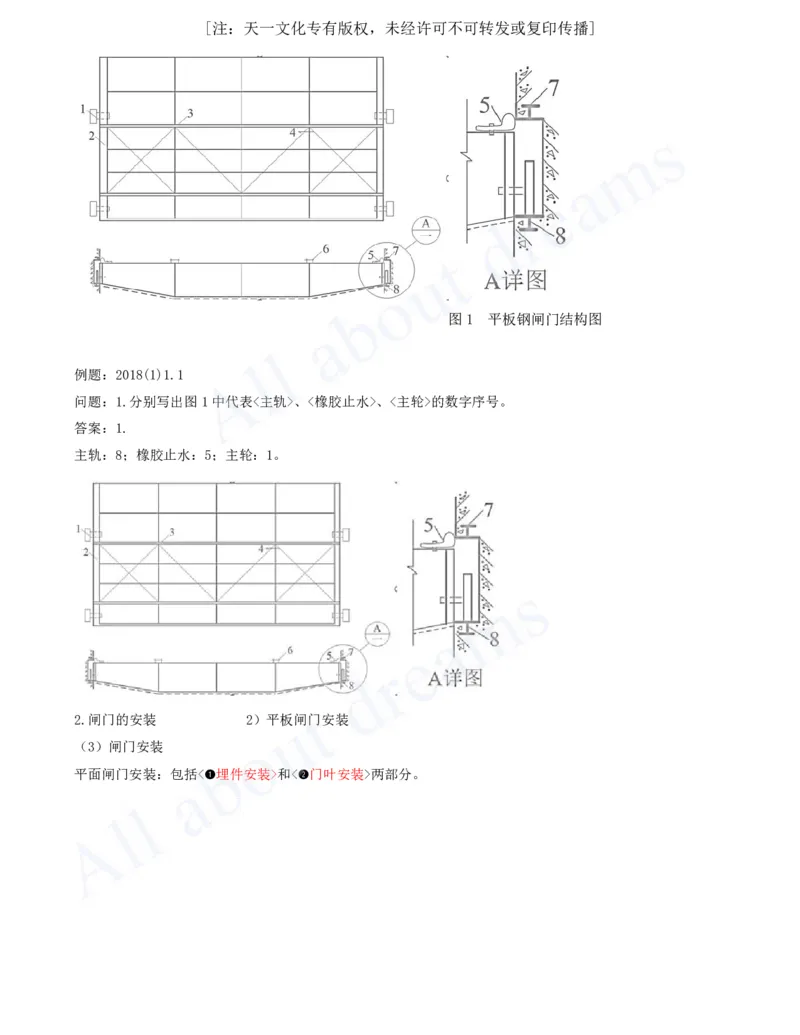

图1 平板钢闸门结构图[注：天一文化专有版权，未经许可不可转发或复印传播]
图1 平板钢闸门结构图
例题：2018(1)1.1
问题：1.分别写出图1中代表<主轨>、<橡胶止水>、<主轮>的数字序号。
答案：1.
主轨：8；橡胶止水：5；主轮：1。
2.闸门的安装 2）平板闸门安装
（3）闸门安装
平面闸门安装：包括< 埋件安装>和< 门叶安装>两部分。
➊ ➋[注：天一文化专有版权，未经许可不可转发或复印传播]

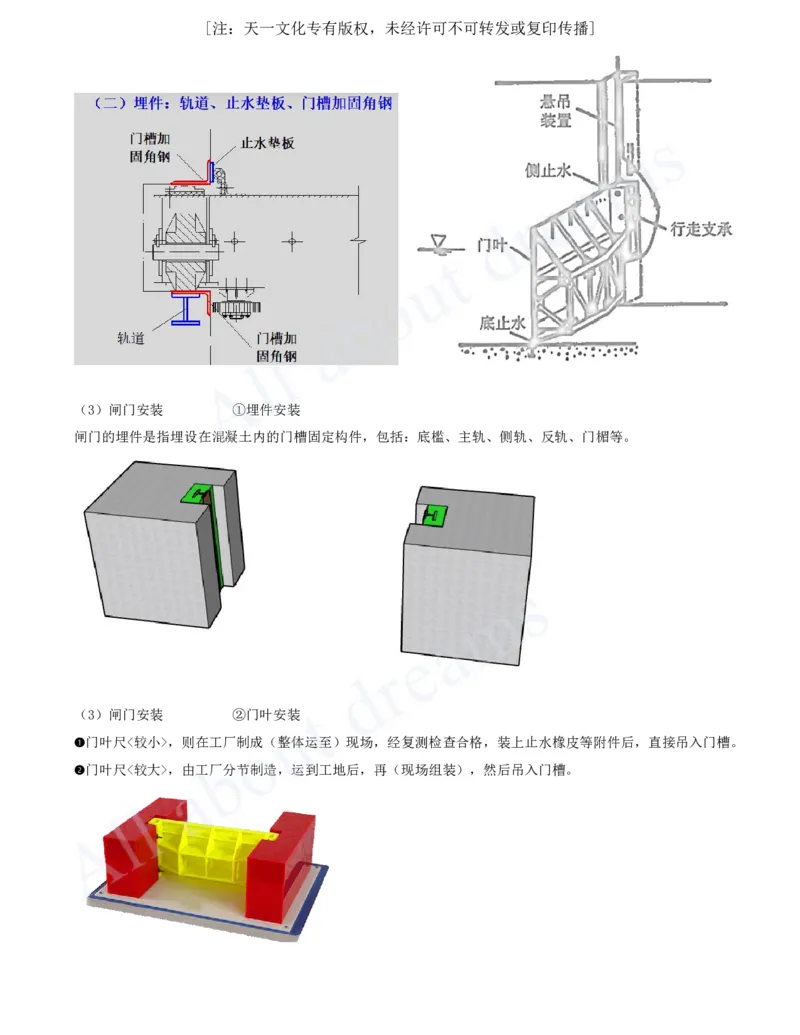

（3）闸门安装 ①埋件安装
闸门的埋件是指埋设在混凝土内的门槽固定构件，包括：底槛、主轨、侧轨、反轨、门楣等。
（3）闸门安装 ②门叶安装
门叶尺<较小>，则在工厂制成（整体运至）现场，经复测检查合格，装上止水橡皮等附件后，直接吊入门槽。
➊
门叶尺<较大>，由工厂分节制造，运到工地后，再（现场组装），然后吊入门槽。
➋[注：天一文化专有版权，未经许可不可转发或复印传播]

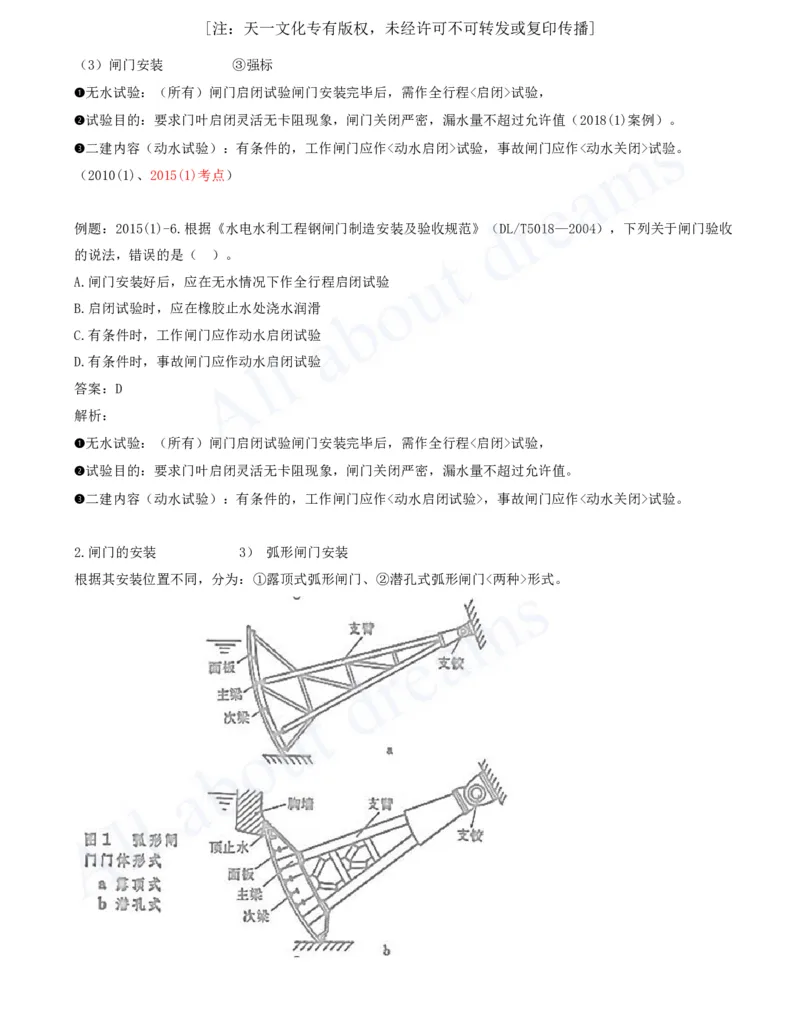

（3）闸门安装 ③强标
无水试验：（所有）闸门启闭试验闸门安装完毕后，需作全行程<启闭>试验，
➊
试验目的：要求门叶启闭灵活无卡阻现象，闸门关闭严密，漏水量不超过允许值（2018(1)案例）。
➋
二建内容（动水试验）：有条件的，工作闸门应作<动水启闭>试验，事故闸门应作<动水关闭>试验。
➌
（2010(1)、2015(1)考点）
例题：2015(1)-6.根据《水电水利工程钢闸门制造安装及验收规范》（DL/T5018—2004），下列关于闸门验收
的说法，错误的是（ ）。
A.闸门安装好后，应在无水情况下作全行程启闭试验
B.启闭试验时，应在橡胶止水处浇水润滑
C.有条件时，工作闸门应作动水启闭试验
D.有条件时，事故闸门应作动水启闭试验
答案：D
解析：
无水试验：（所有）闸门启闭试验闸门安装完毕后，需作全行程<启闭>试验，
➊
试验目的：要求门叶启闭灵活无卡阻现象，闸门关闭严密，漏水量不超过允许值。
➋
二建内容（动水试验）：有条件的，工作闸门应作<动水启闭试验>，事故闸门应作<动水关闭>试验。
➌
2.闸门的安装 3） 弧形闸门安装
根据其安装位置不同，分为：①露顶式弧形闸门、②潜孔式弧形闸门<两种>形式。[注：天一文化专有版权，未经许可不可转发或复印传播]

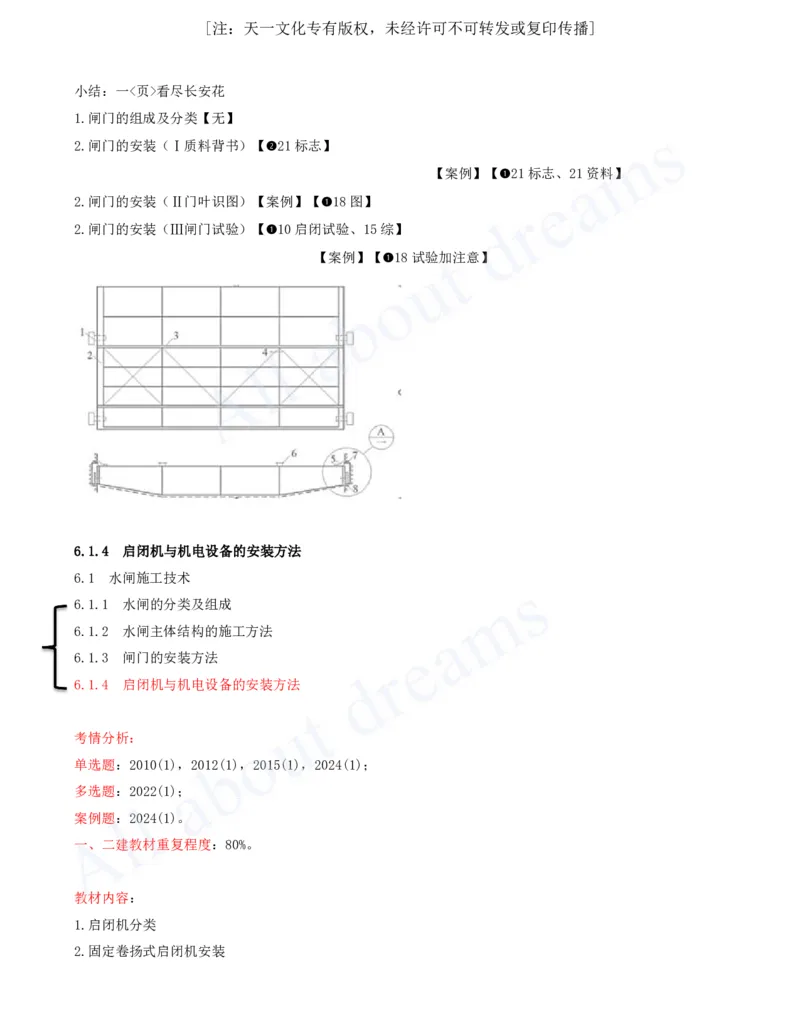

小结：一<页>看尽长安花
1.闸门的组成及分类【无】
2.闸门的安装（Ⅰ质料背书）【 21标志】
➋
【案例】【 21标志、21资料】
➊
2.闸门的安装（Ⅱ门叶识图）【案例】【 18图】
➊
2.闸门的安装（Ⅲ闸门试验）【 10启闭试验、15综】
➊
【案例】【 18试验加注意】
➊
6.1.4 启闭机与机电设备的安装方法
6.1 水闸施工技术
6.1.1 水闸的分类及组成
6.1.2 水闸主体结构的施工方法
6.1.3 闸门的安装方法
6.1.4 启闭机与机电设备的安装方法
考情分析：
单选题：2010(1)，2012(1)，2015(1)，2024(1)；
多选题：2022(1)；
案例题：2024(1)。
一、二建教材重复程度：80%。
教材内容：
1.启闭机分类
2.固定卷扬式启闭机安装[注：天一文化专有版权，未经许可不可转发或复印传播]
3.螺杆式启闭机安装
4.液压式启闭机安装
5.移动式启闭机安装
6.启闭机试验

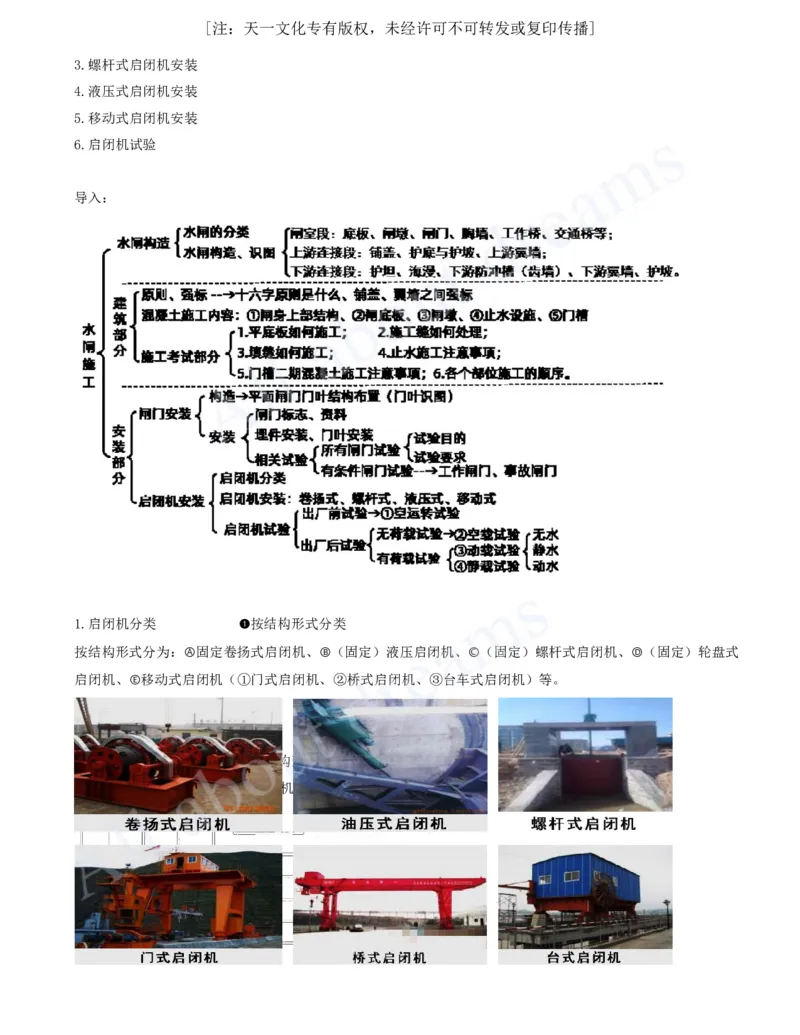

导入：
1.启闭机分类 按结构形式分类
➊
按结构形式分为： 固定卷扬式启闭机、 （固定）液压启闭机、 （固定）螺杆式启闭机、 （固定）轮盘式
Ⓐ Ⓑ Ⓒ Ⓓ
启闭机、 移动式启闭机（①门式启闭机、②桥式启闭机、③台车式启闭机）等。
Ⓔ
1.启闭机分类 按结构形式分类
➊

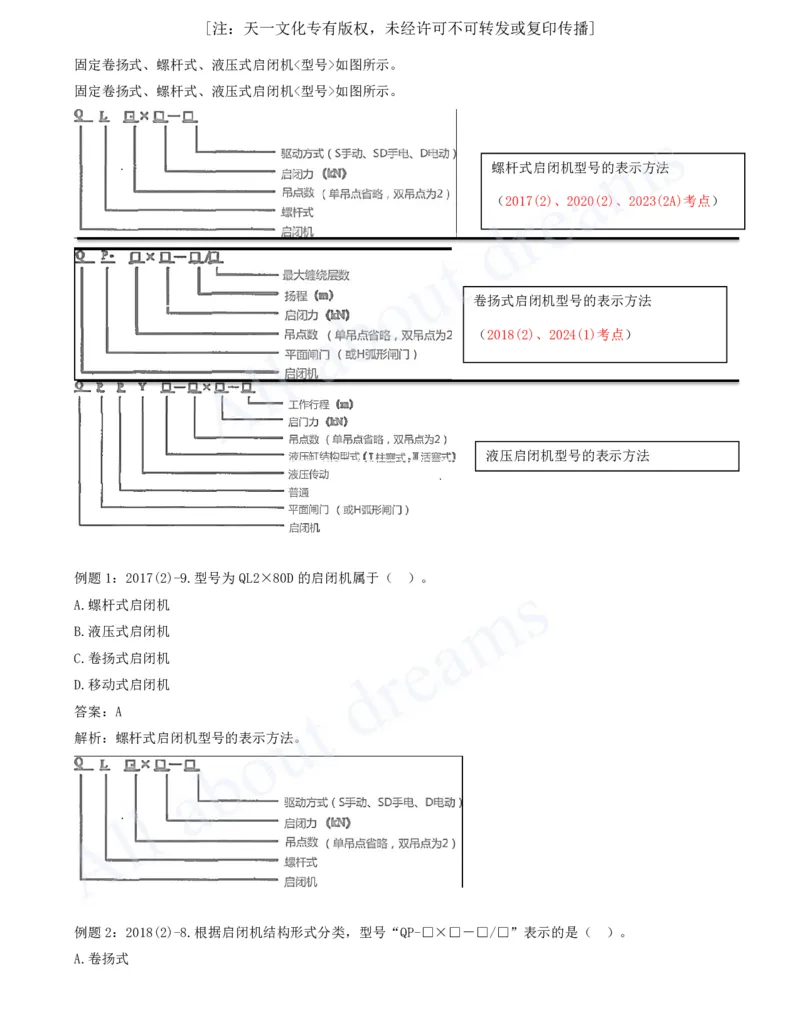

固定卷扬式、螺杆式、液压式启闭机<型号>如图所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
固定卷扬式、螺杆式、液压式启闭机<型号>如图所示。
固定卷扬式、螺杆式、液压式启闭机<型号>如图所示。
螺杆式启闭机型号的表示方法
（2017(2)、2020(2)、2023(2A)考点）
卷扬式启闭机型号的表示方法
（2018(2)、2024(1)考点）
液压启闭机型号的表示方法
例题1：2017(2)-9.型号为QL2×80D的启闭机属于（ ）。
A.螺杆式启闭机
B.液压式启闭机
C.卷扬式启闭机
D.移动式启闭机
答案：A
解析：螺杆式启闭机型号的表示方法。
例题2：2018(2)-8.根据启闭机结构形式分类，型号“QP-□×□－□/□”表示的是（ ）。
A.卷扬式[注：天一文化专有版权，未经许可不可转发或复印传播]

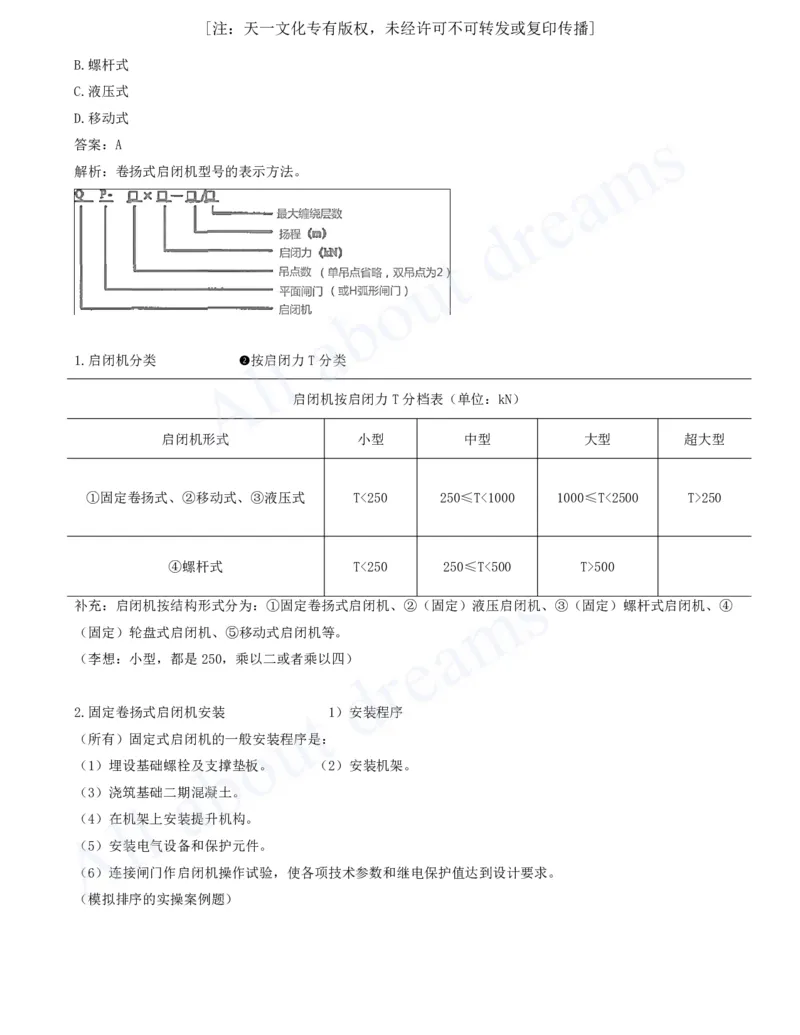

B.螺杆式
C.液压式
D.移动式
答案：A
解析：卷扬式启闭机型号的表示方法。
1.启闭机分类 按启闭力T分类
➋
启闭机按启闭力T分档表（单位：kN）
启闭机形式 小型 中型 大型 超大型
①固定卷扬式、②移动式、③液压式 T<250 250≤T<1000 1000≤T<2500 T>250
④螺杆式 T<250 250≤T<500 T>500
补充：启闭机按结构形式分为：①固定卷扬式启闭机、②（固定）液压启闭机、③（固定）螺杆式启闭机、④
（固定）轮盘式启闭机、⑤移动式启闭机等。
（李想：小型，都是250，乘以二或者乘以四）
2.固定卷扬式启闭机安装 1）安装程序
（所有）固定式启闭机的一般安装程序是：
（1）埋设基础螺栓及支撑垫板。 （2）安装机架。
（3）浇筑基础二期混凝土。
（4）在机架上安装提升机构。
（5）安装电气设备和保护元件。
（6）连接闸门作启闭机操作试验，使各项技术参数和继电保护值达到设计要求。
（模拟排序的实操案例题）[注：天一文化专有版权，未经许可不可转发或复印传播]

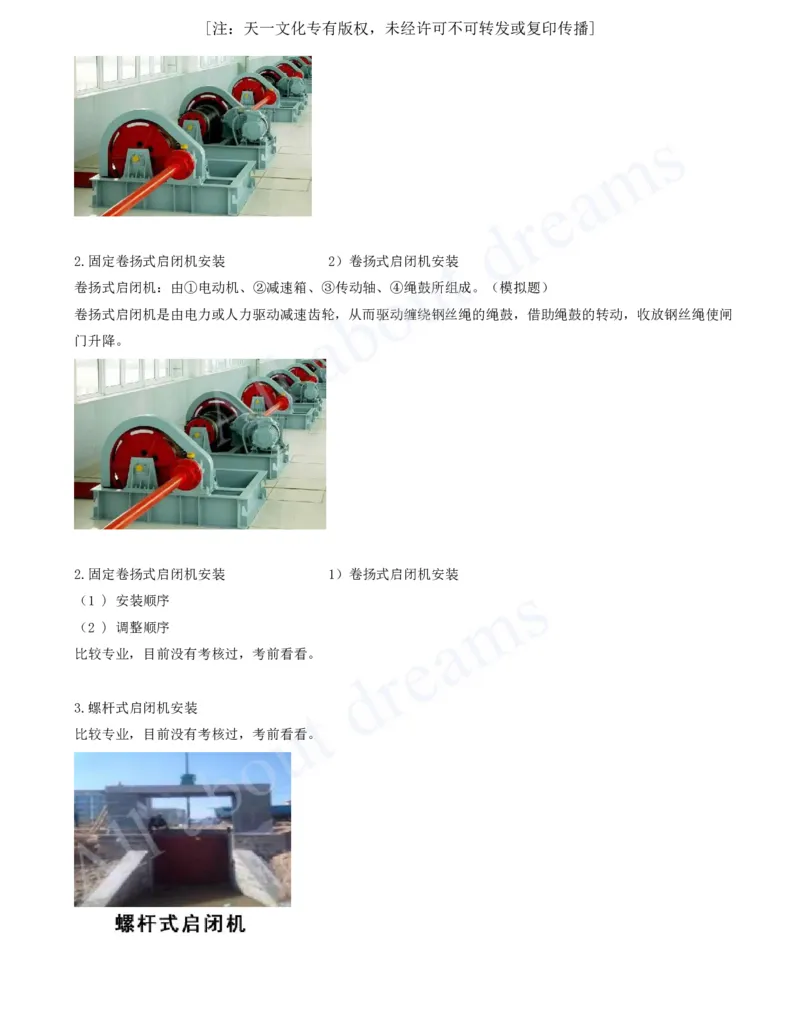

2.固定卷扬式启闭机安装 2）卷扬式启闭机安装
卷扬式启闭机：由①电动机、②减速箱、③传动轴、④绳鼓所组成。（模拟题）
卷扬式启闭机是由电力或人力驱动减速齿轮，从而驱动缠绕钢丝绳的绳鼓，借助绳鼓的转动，收放钢丝绳使闸
门升降。
2.固定卷扬式启闭机安装 1）卷扬式启闭机安装
（1 ) 安装顺序
（2 ) 调整顺序
比较专业，目前没有考核过，考前看看。
3.螺杆式启闭机安装
比较专业，目前没有考核过，考前看看。[注：天一文化专有版权，未经许可不可转发或复印传播]

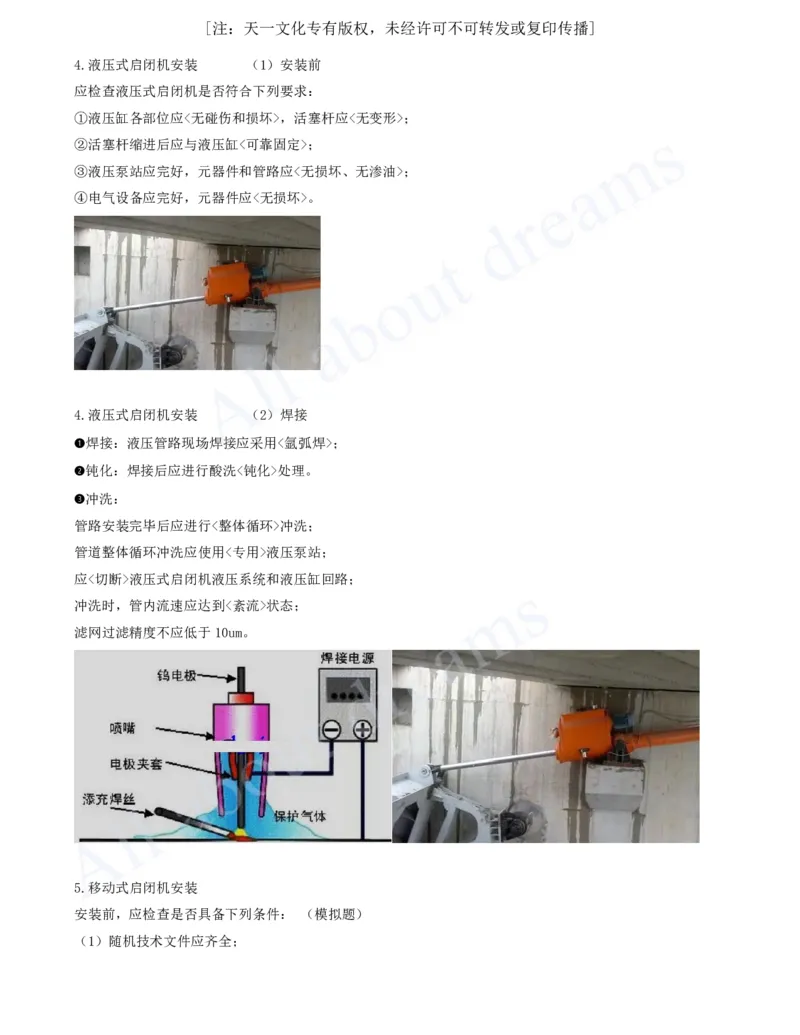

4.液压式启闭机安装 （1）安装前
应检查液压式启闭机是否符合下列要求：
①液压缸各部位应<无碰伤和损坏>，活塞杆应<无变形>；
②活塞杆缩进后应与液压缸<可靠固定>；
③液压泵站应完好，元器件和管路应<无损坏、无渗油>；
④电气设备应完好，元器件应<无损坏>。
4.液压式启闭机安装 （2）焊接
焊接：液压管路现场焊接应采用<氩弧焊>；
➊
钝化：焊接后应进行酸洗<钝化>处理。
➋
冲洗：
➌
管路安装完毕后应进行<整体循环>冲洗；
管道整体循环冲洗应使用<专用>液压泵站；
应<切断>液压式启闭机液压系统和液压缸回路；
冲洗时，管内流速应达到<紊流>状态；
滤网过滤精度不应低于10um。
5.移动式启闭机安装
安装前，应检查是否具备下列条件： （模拟题）
（1）随机技术文件应齐全；[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）设备及附件应符合设计要求；
（3）轨道基础面、安装预埋件应符合设计要求。
6.启闭机试验 0）框架
启闭机试验分为：（2022(1)考点、2024(1)案例）
①空运转试验。
②空载试验。
③动载试验。
④静载试验。
例题：2022(1)-23.启闭机试验包括（ ）试验。
A.空运转
B.空载
C.动载
D.静载
E.超载
答案：ABCD
解析：
①空运转试验，启闭机出厂前，在未安装钢丝绳和吊具的组装状态下进行的试验。
②空载试验，启闭机在（无荷载）状态下进行的<运行试验>和<模拟操作>。
③动载试验，启闭机在（1.1倍额定荷载）状态下进行的<运行试验>和<操作>。主要目的是： 检查起升机构、
⓵
（检查）运行机构、 （检查）制动器的工作性能（2024(1)案例）。
⓶ ⓷[注：天一文化专有版权，未经许可不可转发或复印传播]

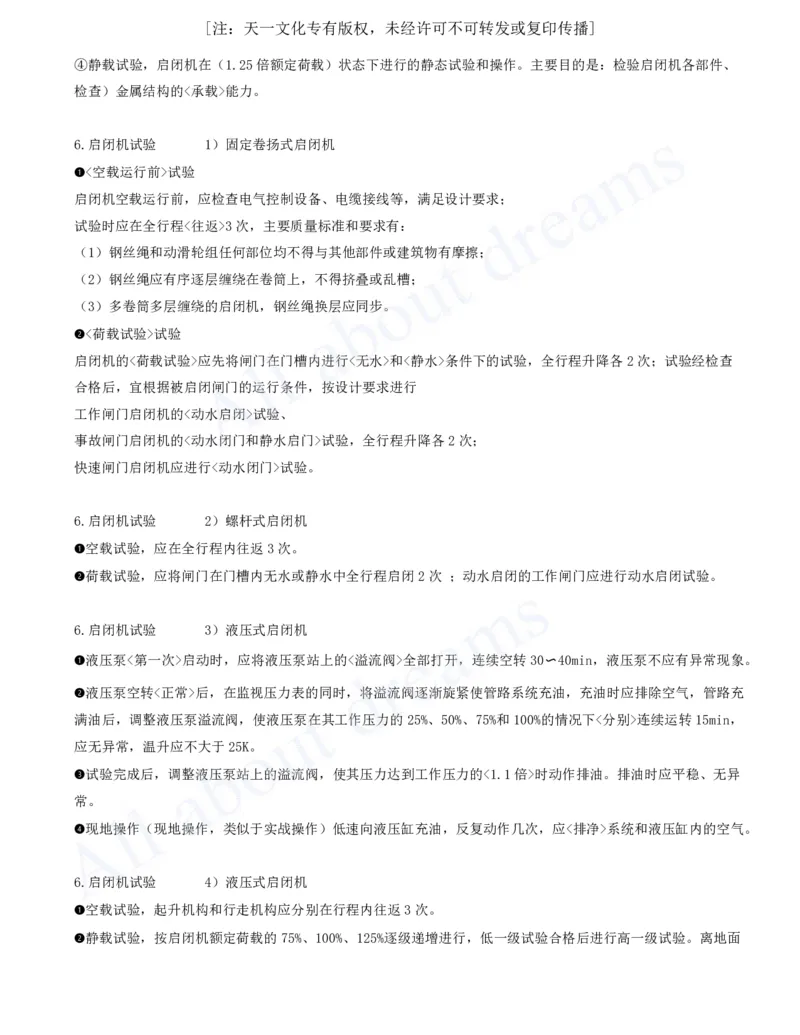

④静载试验，启闭机在（1.25倍额定荷载）状态下进行的静态试验和操作。主要目的是：检验启闭机各部件、
检查）金属结构的<承载>能力。
6.启闭机试验 1）固定卷扬式启闭机
<空载运行前>试验
➊
启闭机空载运行前，应检查电气控制设备、电缆接线等，满足设计要求；
试验时应在全行程<往返>3次，主要质量标准和要求有：
（1）钢丝绳和动滑轮组任何部位均不得与其他部件或建筑物有摩擦；
（2）钢丝绳应有序逐层缠绕在卷筒上，不得挤叠或乱槽；
（3）多卷筒多层缠绕的启闭机，钢丝绳换层应同步。
<荷载试验>试验
➋
启闭机的<荷载试验>应先将闸门在门槽内进行<无水>和<静水>条件下的试验，全行程升降各2次；试验经检查
合格后，宜根据被启闭闸门的运行条件，按设计要求进行
工作闸门启闭机的<动水启闭>试验、
事故闸门启闭机的<动水闭门和静水启门>试验，全行程升降各2次；
快速闸门启闭机应进行<动水闭门>试验。
6.启闭机试验 2）螺杆式启闭机
空载试验，应在全行程内往返3次。
➊
荷载试验，应将闸门在门槽内无水或静水中全行程启闭2次 ；动水启闭的工作闸门应进行动水启闭试验。
➋
6.启闭机试验 3）液压式启闭机
液压泵<第一次>启动时，应将液压泵站上的<溢流阀>全部打开，连续空转30〜40min，液压泵不应有异常现象。
➊
液压泵空转<正常>后，在监视压力表的同时，将溢流阀逐渐旋紧使管路系统充油，充油时应排除空气，管路充
➋
满油后，调整液压泵溢流阀，使液压泵在其工作压力的25%、50%、75%和100%的情况下<分别>连续运转15min，
应无异常，温升应不大于25K。
试验完成后，调整液压泵站上的溢流阀，使其压力达到工作压力的<1.1倍>时动作排油。排油时应平稳、无异
➌
常。
现地操作（现地操作，类似于实战操作）低速向液压缸充油，反复动作几次，应<排净>系统和液压缸内的空气。
➍
6.启闭机试验 4）液压式启闭机
空载试验，起升机构和行走机构应分别在行程内往返3次。
➊
静载试验，按启闭机额定荷载的75%、100%、125%逐级递增进行，低一级试验合格后进行高一级试验。离地面
➋[注：天一文化专有版权，未经许可不可转发或复印传播]

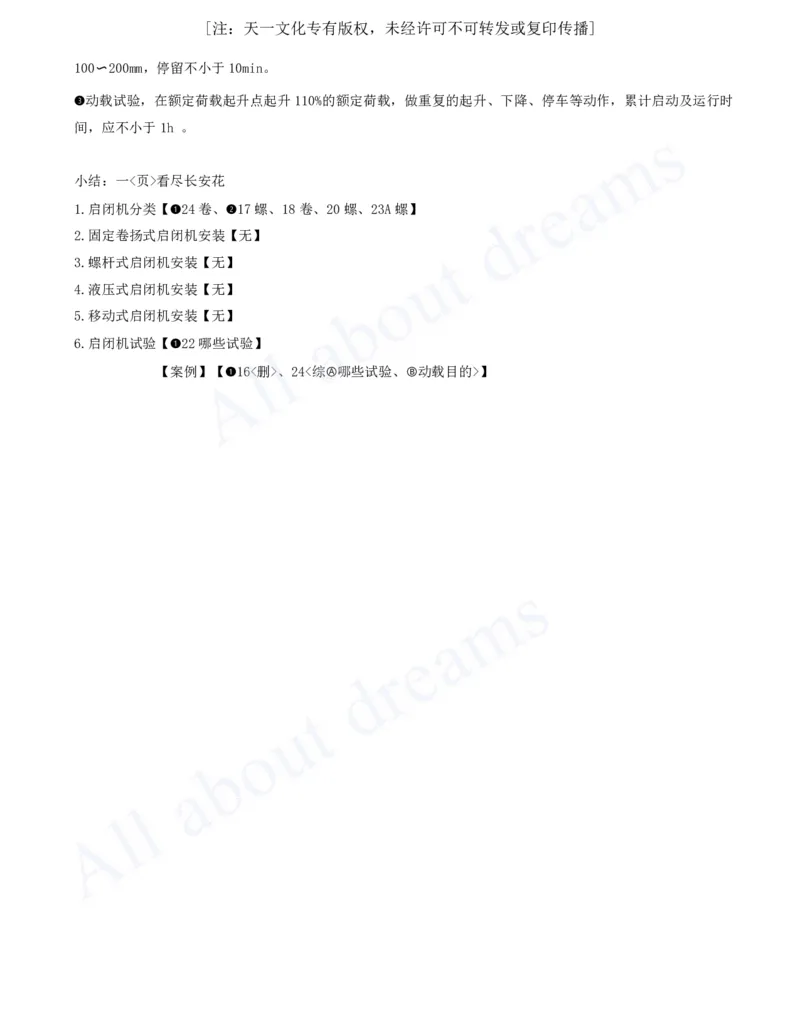

100〜200mm，停留不小于10min。
动载试验，在额定荷载起升点起升110%的额定荷载，做重复的起升、下降、停车等动作，累计启动及运行时
➌
间，应不小于1h 。
小结：一<页>看尽长安花
1.启闭机分类【 24卷、 17螺、18卷、20螺、23A螺】
➊ ➋
2.固定卷扬式启闭机安装【无】
3.螺杆式启闭机安装【无】
4.液压式启闭机安装【无】
5.移动式启闭机安装【无】
6.启闭机试验【 22哪些试验】
➊
【案例】【 16<删>、24<综 哪些试验、 动载目的>】
➊ Ⓐ Ⓑ
