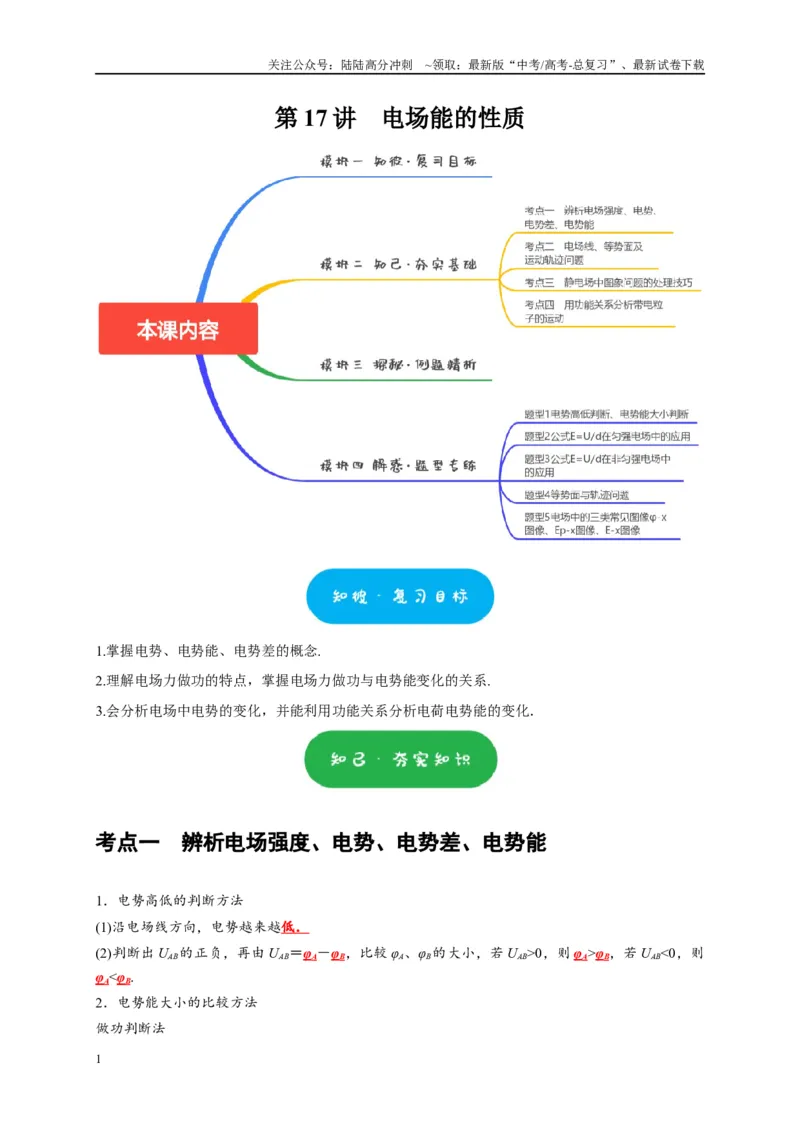

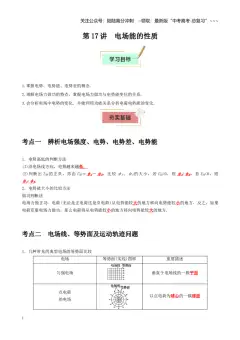

第17 讲 电场能的性质
1.掌握电势、电势能、电势差的概念.
2.理解电场力做功的特点，掌握电场力做功与电势能变化的关系.
3.会分析电场中电势的变化，并能利用功能关系分析电荷电势能的变化．
考点一 辨析电场强度、电势、电势差、电势能
1．电势高低的判断方法
(1)沿电场线方向，电势越来越低．
(2)判断出UAB的正负，再由UAB＝φA－φB，比较φA、φB的大小，若UAB>0，则φA>φB，若UAB<0，则
φA<φB.
2．电势能大小的比较方法
做功判断法
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电场力做正功，电荷(无论是正电荷还是负电荷)从电势能较大的地方移向电势能较小的地方，反之，
如果电荷克服电场力做功，那么电荷将从电势能较小的地方移向电势能较大的地方．

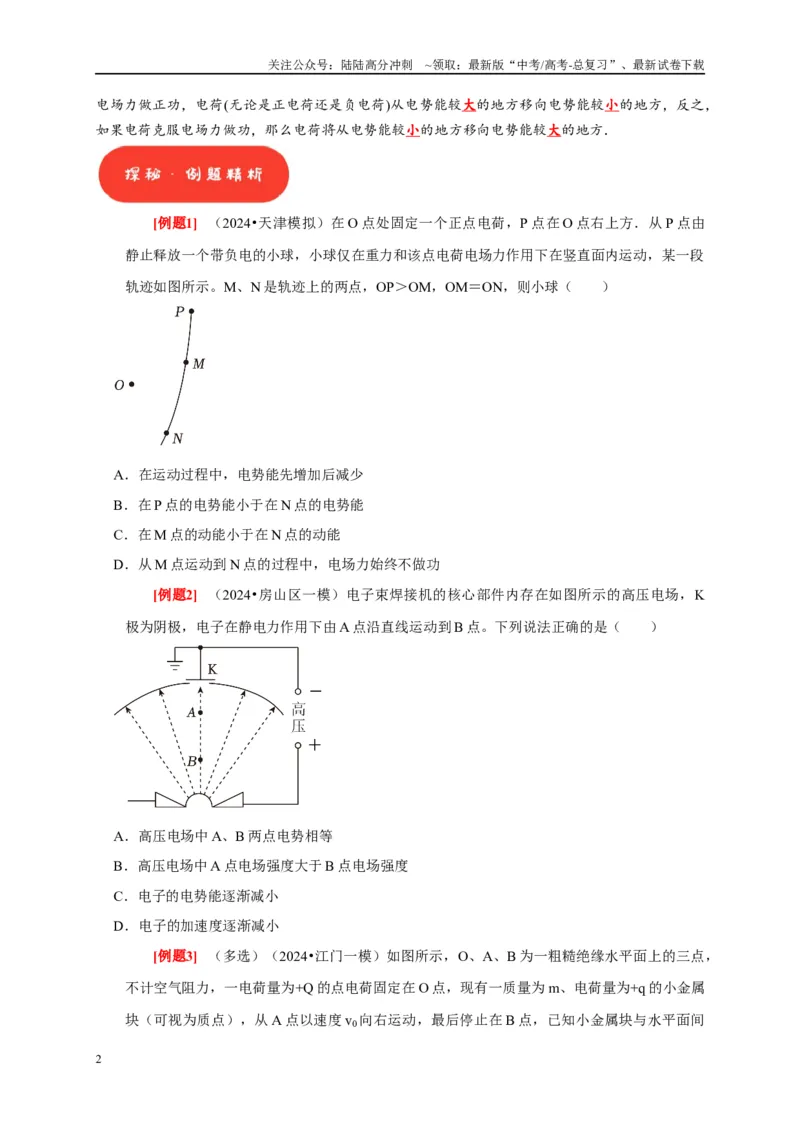

[例题1] （2024•天津模拟）在O 点处固定一个正点电荷，P 点在O 点右上方．从P 点由
静止释放一个带负电的小球，小球仅在重力和该点电荷电场力作用下在竖直面内运动，某一段
轨迹如图所示。M、N 是轨迹上的两点，OP＞OM，OM＝ON，则小球（ ）
A．在运动过程中，电势能先增加后减少
B．在P 点的电势能小于在N 点的电势能
C．在M 点的动能小于在N 点的动能
D．从M 点运动到N 点的过程中，电场力始终不做功
[例题2] （2024•房山区一模）电子束焊接机的核心部件内存在如图所示的高压电场，K
极为阴极，电子在静电力作用下由A 点沿直线运动到B 点。下列说法正确的是（ ）
A．高压电场中A、B 两点电势相等
B．高压电场中A 点电场强度大于B 点电场强度
C．电子的电势能逐渐减小
D．电子的加速度逐渐减小
[例题3] （多选）（2024•江门一模）如图所示，O、A、B 为一粗糙绝缘水平面上的三点，
不计空气阻力，一电荷量为+Q 的点电荷固定在O 点，现有一质量为m、电荷量为+q 的小金属
块（可视为质点），从A 点以速度v0向右运动，最后停止在B 点，已知小金属块与水平面间
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

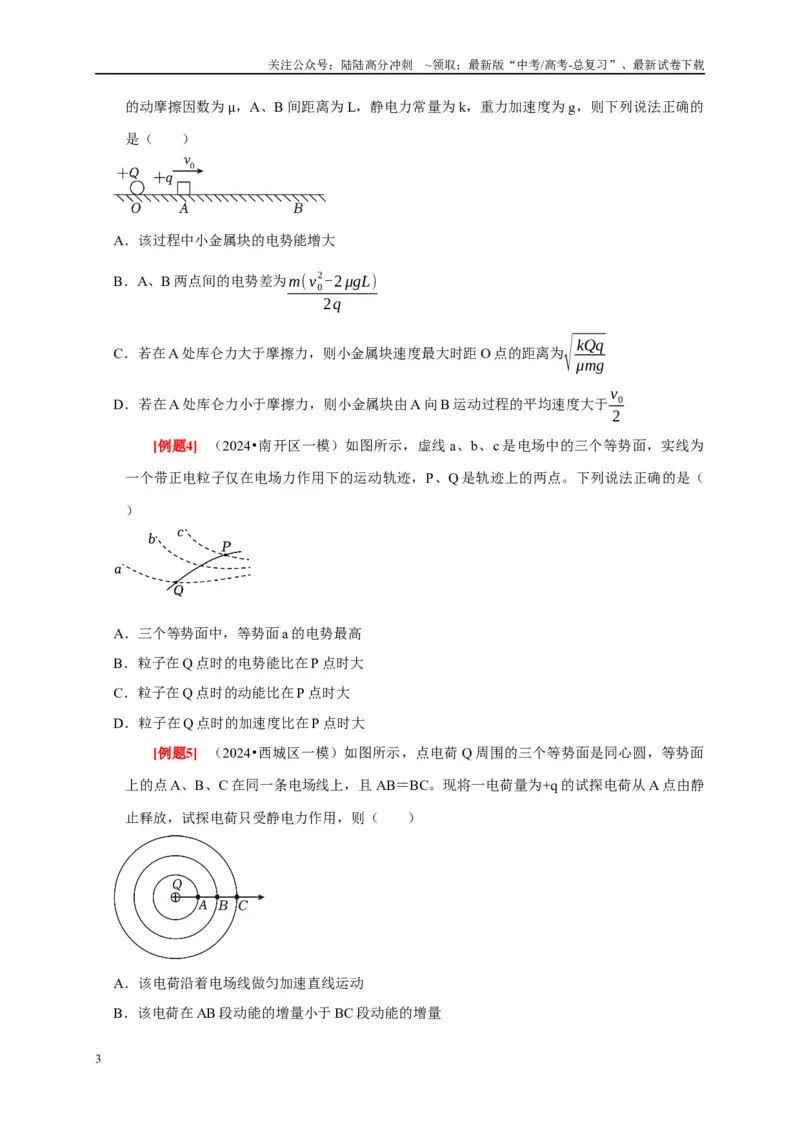

的动摩擦因数为μ，A、B 间距离为L，静电力常量为k，重力加速度为g，则下列说法正确的
是（ ）
A．该过程中小金属块的电势能增大
B．A、B 两点间的电势差为m(v0
2-2 μgL)
2q
C．若在A 处库仑力大于摩擦力，则小金属块速度最大时距O 点的距离为√
kQq
μmg
D．若在A 处库仑力小于摩擦力，则小金属块由A 向B 运动过程的平均速度大于v0
2
[例题4] （2024•南开区一模）如图所示，虚线a、b、c 是电场中的三个等势面，实线为
一个带正电粒子仅在电场力作用下的运动轨迹，P、Q 是轨迹上的两点。下列说法正确的是（
）
A．三个等势面中，等势面a 的电势最高
B．粒子在Q 点时的电势能比在P 点时大
C．粒子在Q 点时的动能比在P 点时大
D．粒子在Q 点时的加速度比在P 点时大
[例题5] （2024•西城区一模）如图所示，点电荷Q 周围的三个等势面是同心圆，等势面
上的点A、B、C 在同一条电场线上，且AB＝BC。现将一电荷量为+q 的试探电荷从A 点由静
止释放，试探电荷只受静电力作用，则（ ）
A．该电荷沿着电场线做匀加速直线运动
B．该电荷在AB 段动能的增量小于BC 段动能的增量
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．该电荷在AB 段电势能的减少量大于BC 段电势能的减少量
D．该电荷在AB 段运动的时间小于BC 段运动的时间

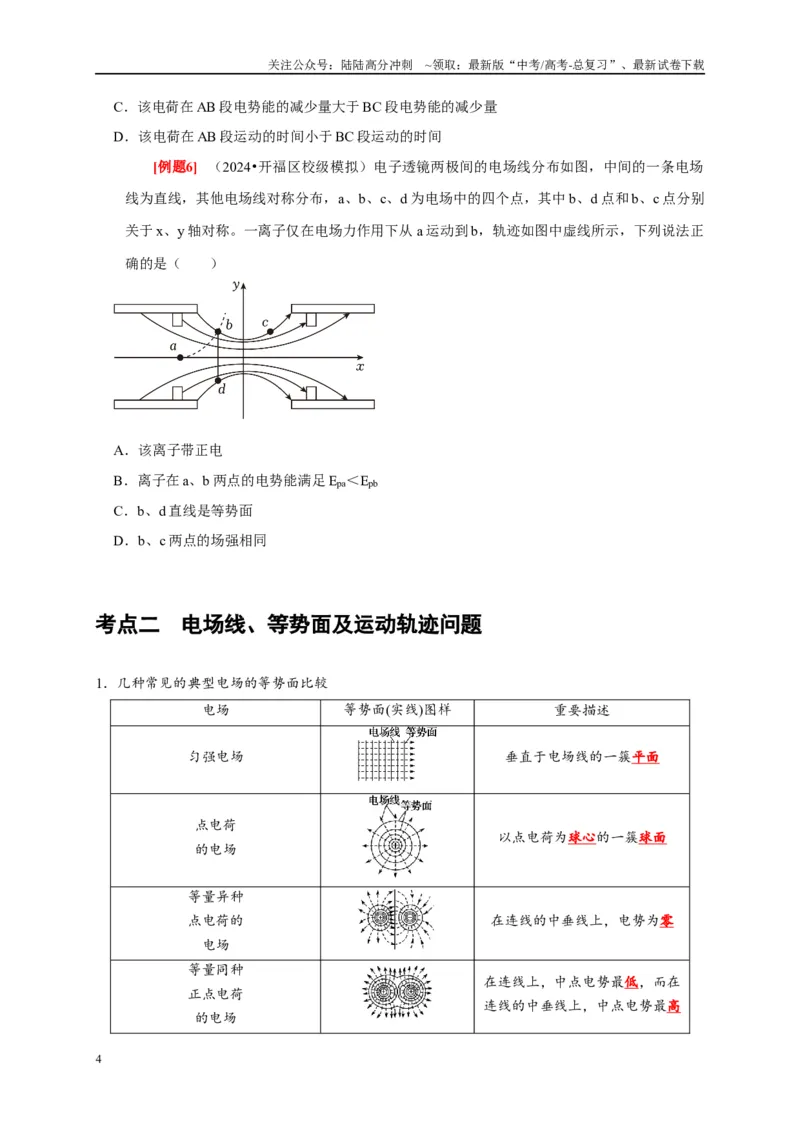

[例题6] （2024•开福区校级模拟）电子透镜两极间的电场线分布如图，中间的一条电场
线为直线，其他电场线对称分布，a、b、c、d 为电场中的四个点，其中b、d 点和b、c 点分别
关于x、y 轴对称。一离子仅在电场力作用下从a 运动到b，轨迹如图中虚线所示，下列说法正
确的是（ ）
A．该离子带正电
B．离子在a、b 两点的电势能满足Epa＜Epb
C．b、d 直线是等势面
D．b、c 两点的场强相同
考点二 电场线、等势面及运动轨迹问题
1．几种常见的典型电场的等势面比较
电场
等势面(实线)图样
重要描述
匀强电场
垂直于电场线的一簇平面
点电荷
的电场
以点电荷为球心的一簇球面
等量异种
点电荷的
电场
在连线的中垂线上，电势为零
等量同种
正点电荷
的电场
在连线上，中点电势最低，而在
连线的中垂线上，中点电势最高
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
2.在电场中带电粒子运动轨迹问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负；
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差
的变化等；
(3)根据动能定理或能量守恒定律判断动能的变化情况．

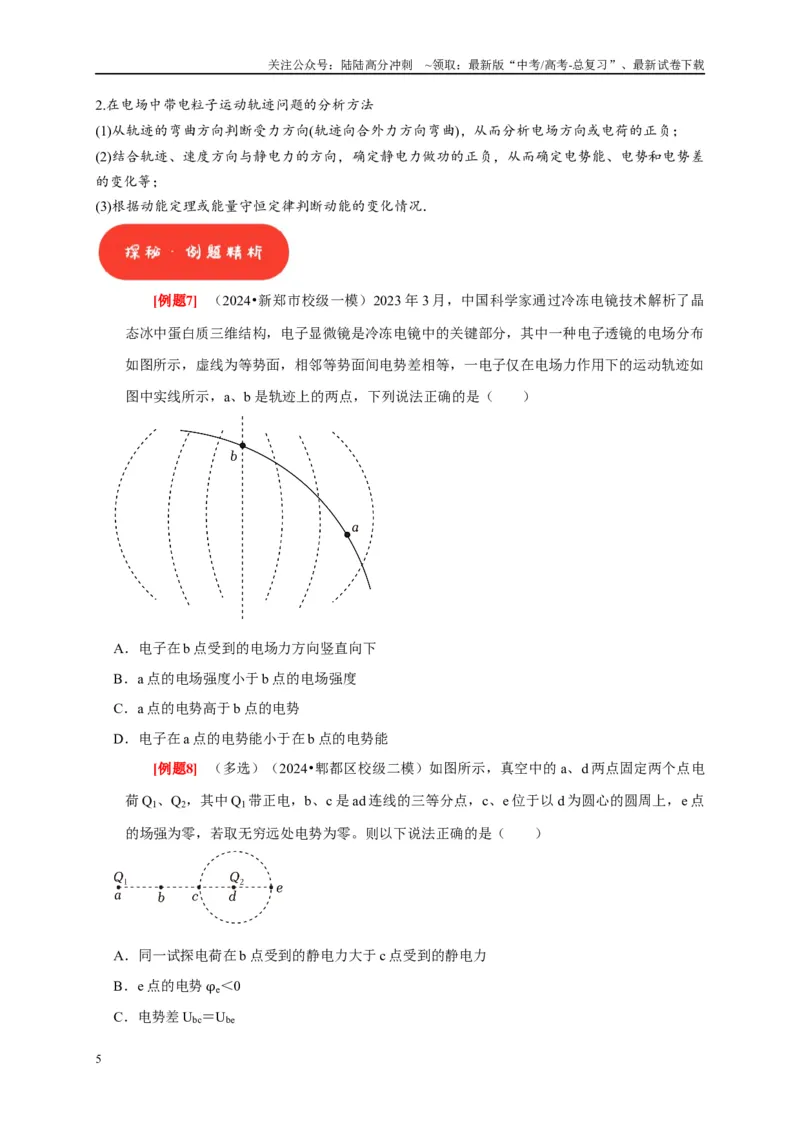

[例题7] （2024•新郑市校级一模）2023 年3 月，中国科学家通过冷冻电镜技术解析了晶
态冰中蛋白质三维结构，电子显微镜是冷冻电镜中的关键部分，其中一种电子透镜的电场分布
如图所示，虚线为等势面，相邻等势面间电势差相等，一电子仅在电场力作用下的运动轨迹如
图中实线所示，a、b 是轨迹上的两点，下列说法正确的是（ ）
A．电子在b 点受到的电场力方向竖直向下
B．a 点的电场强度小于b 点的电场强度
C．a 点的电势高于b 点的电势
D．电子在a 点的电势能小于在b 点的电势能
[例题8] （多选）（2024•郫都区校级二模）如图所示，真空中的a、d 两点固定两个点电
荷Q1、Q2，其中Q1带正电，b、c 是ad 连线的三等分点，c、e 位于以d 为圆心的圆周上，e 点
的场强为零，若取无穷远处电势为零。则以下说法正确的是（ ）
A．同一试探电荷在b 点受到的静电力大于c 点受到的静电力
B．e 点的电势φe＜0
C．电势差Ubc＝Ube
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．Q1的电荷量大于Q2的电荷量

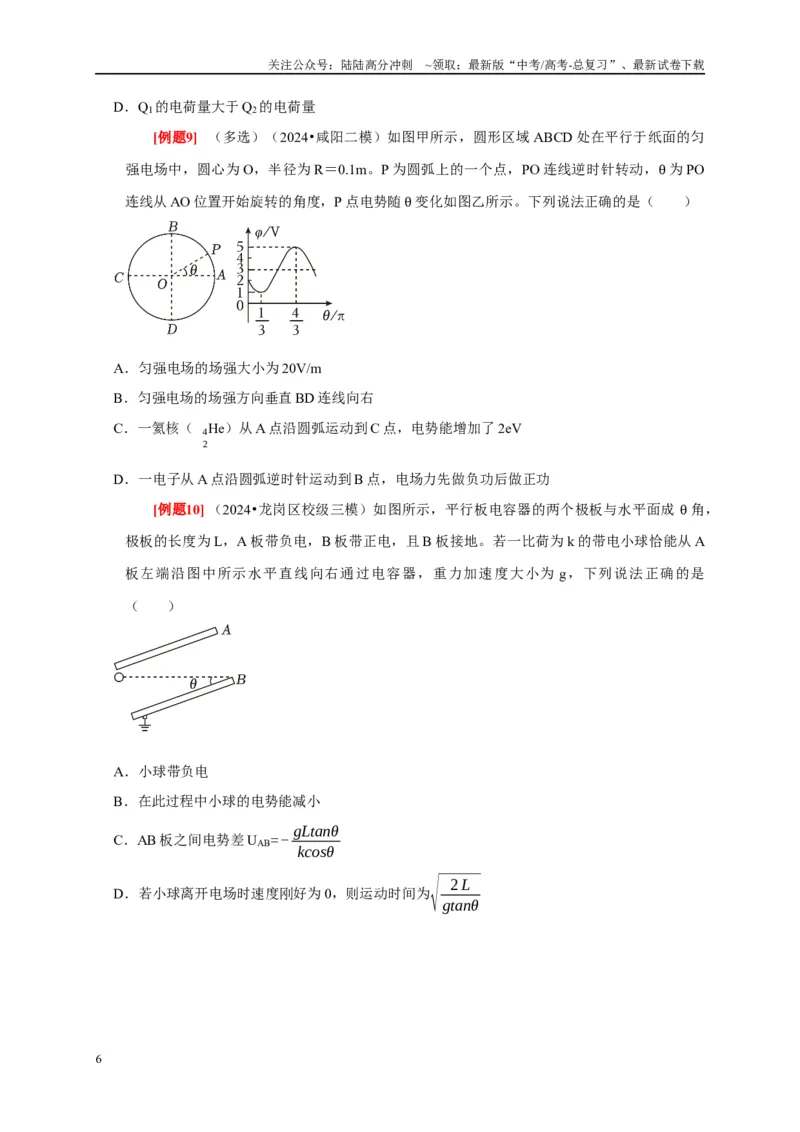

[例题9] （多选）（2024•咸阳二模）如图甲所示，圆形区域ABCD 处在平行于纸面的匀
强电场中，圆心为O，半径为R＝0.1m。P 为圆弧上的一个点，PO 连线逆时针转动，θ 为PO
连线从AO 位置开始旋转的角度，P 点电势随θ 变化如图乙所示。下列说法正确的是（ ）
A．匀强电场的场强大小为20V/m
B．匀强电场的场强方向垂直BD 连线向右
C．一氦核（ 2
4He）从A 点沿圆弧运动到C 点，电势能增加了2eV
D．一电子从A 点沿圆弧逆时针运动到B 点，电场力先做负功后做正功
[例题10] （2024•龙岗区校级三模）如图所示，平行板电容器的两个极板与水平面成θ 角，
极板的长度为L，A 板带负电，B 板带正电，且B 板接地。若一比荷为k 的带电小球恰能从A
板左端沿图中所示水平直线向右通过电容器，重力加速度大小为g，下列说法正确的是
（ ）
A．小球带负电
B．在此过程中小球的电势能减小
C．AB 板之间电势差UAB=- gLtanθ
kcosθ
D．若小球离开电场时速度刚好为0，则运动时间为√
2 L
gtanθ
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

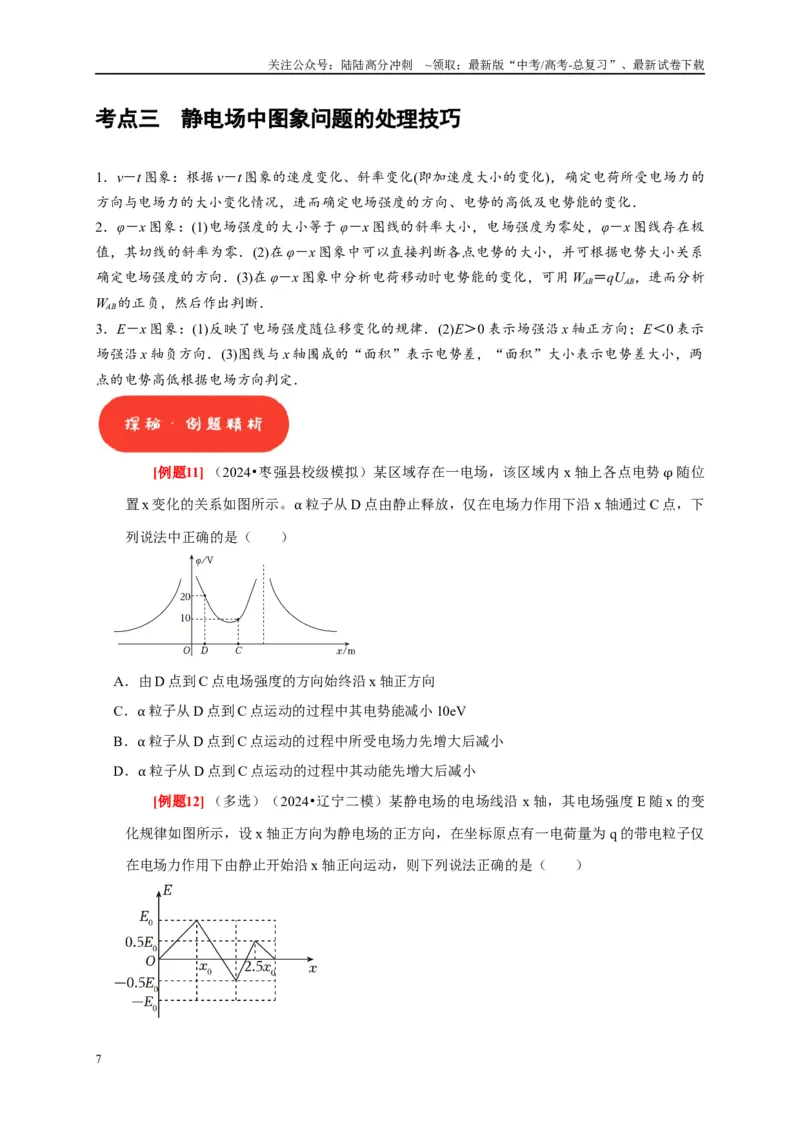

考点三 静电场中图象问题的处理技巧
1．v－t 图象：根据v－t 图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的
方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．
2．φ－x 图象：(1)电场强度的大小等于φ－x 图线的斜率大小，电场强度为零处，φ－x 图线存在极
值，其切线的斜率为零．(2)在φ－x 图象中可以直接判断各点电势的大小，并可根据电势大小关系
确定电场强度的方向．(3)在φ－x 图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析
WAB的正负，然后作出判断．
3．E－x 图象：(1)反映了电场强度随位移变化的规律．(2)E＞0 表示场强沿x 轴正方向；E＜0 表示
场强沿x 轴负方向．(3)图线与x 轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两
点的电势高低根据电场方向判定．
[例题11] （2024•枣强县校级模拟）某区域存在一电场，该区域内x 轴上各点电势φ 随位
置x 变化的关系如图所示。α 粒子从D 点由静止释放，仅在电场力作用下沿x 轴通过C 点，下
列说法中正确的是（ ）
A．由D 点到C 点电场强度的方向始终沿x 轴正方向
C．α 粒子从D 点到C 点运动的过程中其电势能减小10eV
B．α 粒子从D 点到C 点运动的过程中所受电场力先增大后减小
D．α 粒子从D 点到C 点运动的过程中其动能先增大后减小
[例题12] （多选）（2024•辽宁二模）某静电场的电场线沿x 轴，其电场强度E 随x 的变
化规律如图所示，设x 轴正方向为静电场的正方向，在坐标原点有一电荷量为q 的带电粒子仅
在电场力作用下由静止开始沿x 轴正向运动，则下列说法正确的是（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

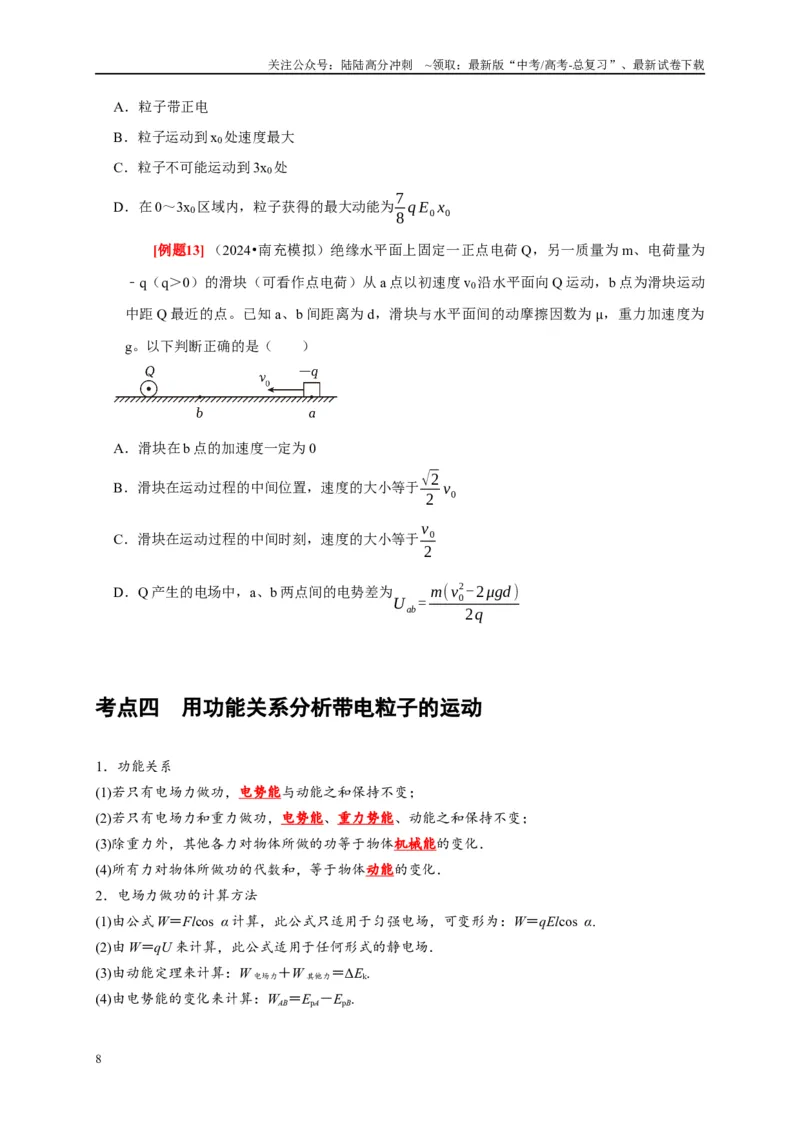

A．粒子带正电
B．粒子运动到x0处速度最大
C．粒子不可能运动到3x0处
D．在0～3x0区域内，粒子获得的最大动能为7
8 q E0 x0
[例题13] （2024•南充模拟）绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为
﹣q（q＞0）的滑块（可看作点电荷）从a 点以初速度v0沿水平面向Q 运动，b 点为滑块运动
中距Q 最近的点。已知a、b 间距离为d，滑块与水平面间的动摩擦因数为μ，重力加速度为
g。以下判断正确的是（ ）
A．滑块在b 点的加速度一定为0
B．滑块在运动过程的中间位置，速度的大小等于√2
2 v0
C．滑块在运动过程的中间时刻，速度的大小等于v0
2
D．Q 产生的电场中，a、b 两点间的电势差为U ab= m(v0
2-2 μgd )
2q
考点四 用功能关系分析带电粒子的运动
1．功能关系
(1)若只有电场力做功，电势能与动能之和保持不变；
(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变；
(3)除重力外，其他各力对物体所做的功等于物体机械能的变化．
(4)所有力对物体所做功的代数和，等于物体动能的变化．
2．电场力做功的计算方法
(1)由公式W＝Flcos α 计算，此公式只适用于匀强电场，可变形为：W＝qElcos α.
(2)由W＝qU 来计算，此公式适用于任何形式的静电场．
(3)由动能定理来计算：W 电场力＋W 其他力＝ΔEk.
(4)由电势能的变化来计算：WAB＝EpA－EpB.
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

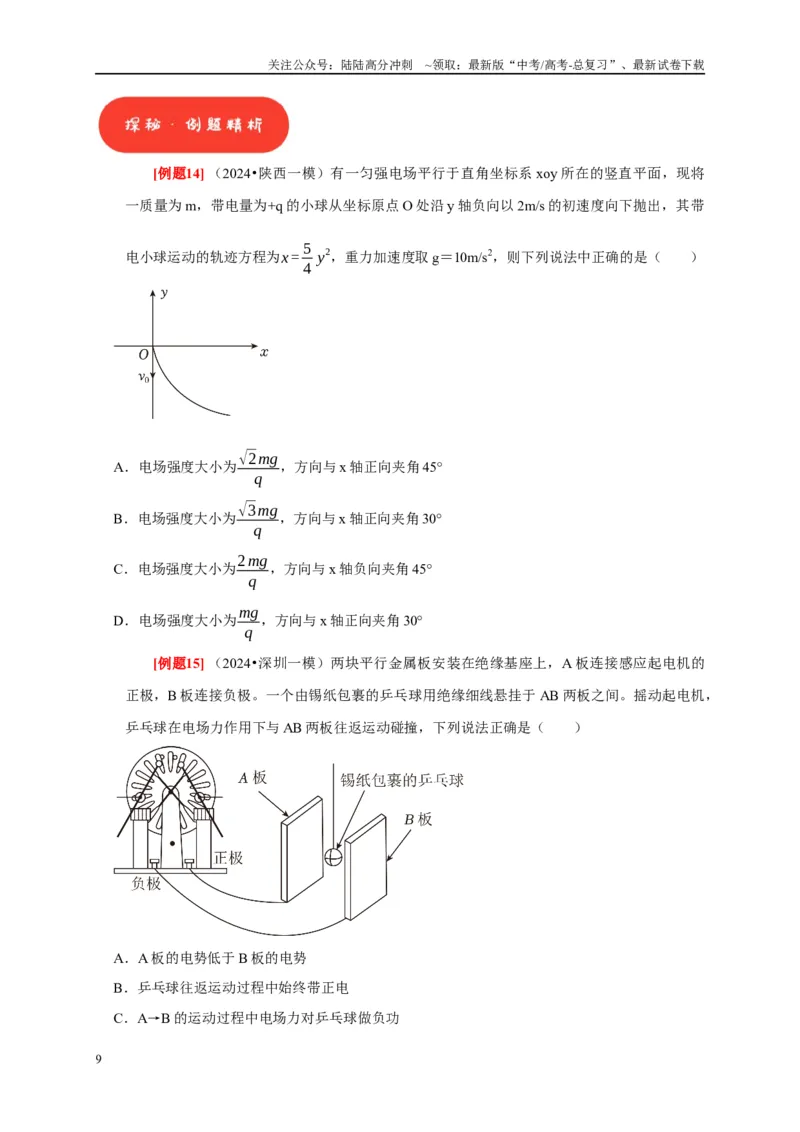

[例题14] （2024•陕西一模）有一匀强电场平行于直角坐标系xoy 所在的竖直平面，现将
一质量为m，带电量为+q 的小球从坐标原点O 处沿y 轴负向以2m/s 的初速度向下抛出，其带
电小球运动的轨迹方程为x = 5
4 y
2，重力加速度取g＝10m/s2，则下列说法中正确的是（ ）
A．电场强度大小为√2mg
q
，方向与x 轴正向夹角45°
B．电场强度大小为√3mg
q
，方向与x 轴正向夹角30°
C．电场强度大小为2mg
q
，方向与x 轴负向夹角45°
D．电场强度大小为mg
q
，方向与x 轴正向夹角30°
[例题15] （2024•深圳一模）两块平行金属板安装在绝缘基座上，A 板连接感应起电机的
正极，B 板连接负极。一个由锡纸包裹的乒乓球用绝缘细线悬挂于AB 两板之间。摇动起电机，
乒乓球在电场力作用下与AB 两板往返运动碰撞，下列说法正确是（ ）
A．A 板的电势低于B 板的电势
B．乒乓球往返运动过程中始终带正电
C．A→B 的运动过程中电场力对乒乓球做负功
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．A→B 的运动过程中乒乓球电势能减小
[例题16] （多选）（2024•天津一模）如图所示，竖直固定的光滑绝缘细杆上O 点套有一
个电荷量为﹣q（q＞0），质量为m 的小环，整个装置处在固定于杆左侧电荷量为+Q（Q＞
0）的点电荷产生的电场中，杆上a、b 两点与+Q 正好构成等边三角形，c 是ab 的中点．使小
环从O 点无初速度释放，小环通过a 点的速率为v，若已知ab＝Oa＝l，静电常量为k，重力加
速度为g，规定O 点电势为零。则（ ）
A．小环下落过程中机械能守恒
B．小环下落过程中电势能先减小后增大
C．小环在从c 点到b 点的过程中，速度不断减小
D．b 点电势为
1
2 m v
2-mgl
q
