1.2照明工程概况

1.2.1供配电设计

本工程照明电源负荷等级为三级负荷，电源电压均为~380/220V，三相四线制。路灯线路采用YJHLV-1KV型铝合金电力电缆。

线路穿过道路时预埋φ110×6.6mmPE100管8根，管顶埋深–1米。排列方式2×4或2+2×3，两端深入隔车带或路侧带0.8米。

预埋管线：在两侧分隔带内路灯电缆穿φ90PE80管埋地敷设，人行道内埋深–0.8米，绿化带内埋深–1.8米。最内侧电缆保护管距车行道路缘石0.2米。在预埋管转弯处、过路处的人心道、侧分带、中央分隔带均设电缆接线井。人行道内井盖采取不锈钢隐形井盖，绿化带内采用复合材料井盖。

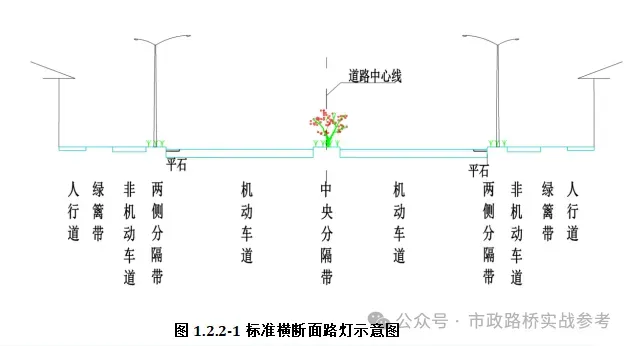

1.2.2灯具布置

道路照明采用12米杆高双臂路灯在道路两侧侧分带对称布置，灯杆间距36米，灯具光源为LED灯，灯具功率：正常段180W+80W，渠化段240W+80W。灯杆中心距车行道侧路缘石0.75米。

道路交叉口照明采用14米杆高三火路灯，灯杆中心距机动车道侧路缘石0.5米，灯具功率为3×280W（335W），灯具光源为LED灯。

1.2.3接地

路灯灯杆及灯具外壳均需与接地线可靠连接，接地线在每根路灯杆处重复接地，接地极采用φ50×5×2500mm不锈钢钢管，实测每组接地装置接地电阻不大于4欧姆，达不到要求时，增设接地极及接地线。路灯电力电缆的接地线采用黄绿相间的专用接地线，接地极、水平接地线埋深为地下0.8米。

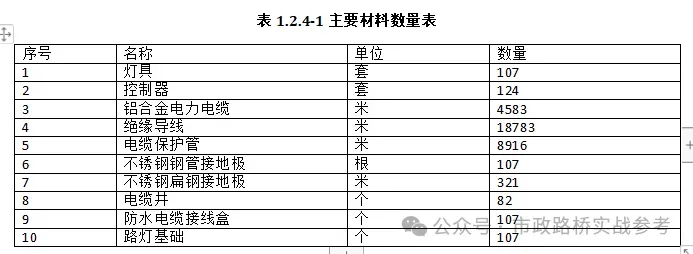

1.2.3主要材料数量表

3.1.3施工重点和难点

1、交叉作业多：场内正实施雨污水及附属工程，已完成道路作为施工便道及路灯作业工作面，交叉作业较多，管控困难。

2、工作面狭小，施工难度大：本段落地下管网及附属工程已实施完成，已完成分隔带宽2米，施工作业难度大。

3、成品保护困难：路灯沟槽开挖与雨水收集管、通信过街管、中水给水过街管等冲突，开挖过程中成品保护困难。

3.1.4方案的选择

本段落照明工程拟从K0+043标头向K0+640段施工，电缆敷设采取明挖施工，灯杆采用汽车吊进行吊装作业，灯具安装调整作业采用登高作业车进行。

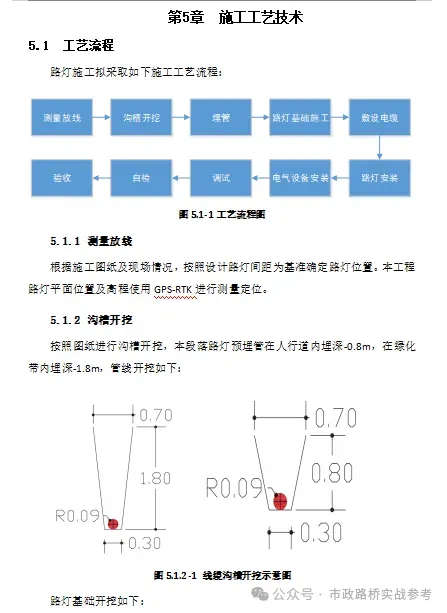

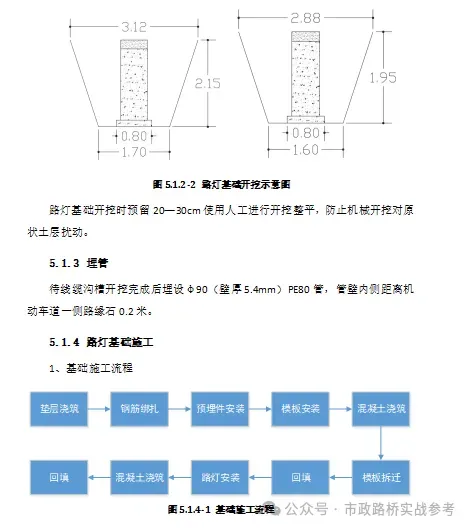

2、垫层施工

路灯基础开挖完成后对地基承载力进行检测，不小于120kPa,否则进行地基处理。整平后浇筑15cm后C15垫层。

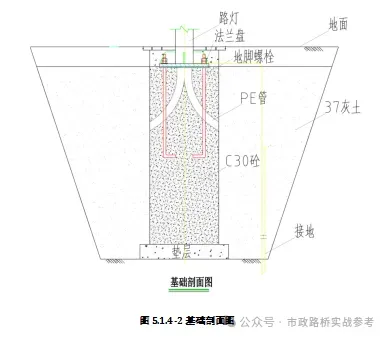

3、钢筋安装

基础钢筋笼在现场钢筋加工棚制作，制作完成后现场安装安装完成后焊接地脚螺栓（M24×1040）及法兰盘（400×400×10），并安装φ75PE管。

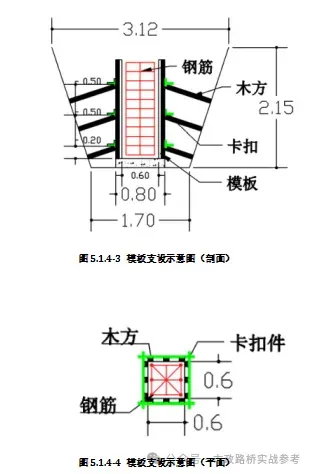

4、模板支设

模板采用15厚木胶合板，次龙骨选用50×100木方@200mm。主龙骨选用成品火钩（步步紧）连接，后用50×100木方支撑于槽壁。

5、混凝土浇筑

模板支设完成后报监理验收，验收合格后浇筑C30混凝土，分层浇筑，采用插入式振捣棒振捣。混凝土浇筑前对螺栓丝口用塑料薄膜覆盖裹紧保护，防止混凝土污染，浇筑过程中保证螺栓垂直，法兰盘保持水平。混凝土浇筑完成后在初凝前调整螺栓及法兰盘位置，确保螺栓及法兰盘位置准确。

6、回填

模板拆除后安装φ50不锈钢钢管接地极接地线后进行回填，采用3:7灰土回填，每层300mm，压实度要求97，回填至基坑顶以下20cm整平。

5.1.5敷设电缆

（1）线缆敷设

电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。

电缆施工内容：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。

电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。穿电缆在用穿管器的敷设中，注意不能拉紧，要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。在地下管内的电缆不得有接头或伤痕，电缆穿管后，管头用绝缘布包扎或塑料套接。

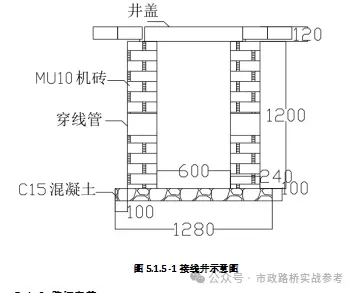

（2）接线井

本工程电缆接线井尺寸为600*800*1200（mm）。井壁采用MU10机砖、M7.5水泥砂浆砌筑，内外均使用M7.5水泥砂浆抹面，内厚15mm，外厚20mm。电缆敷设完成后，井内填满沙土。

5.1.6路灯安装

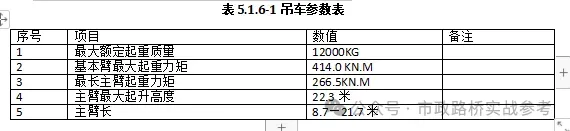

（1）吊车选择

本工程双臂路灯长12米，中杆灯长14米，中杆灯灯杆重约300kg,灯具约40kg，总重量约340kg，由此，选用12T汽车吊。

。。。。。。
