附件5：深圳地铁13北项目长下区间泥水盾构施工进度计划横道图_2021-2023年优秀施组方案_施工方案_13号线北延项目长春北路站~下村站区间泥水盾构始发、掘进及到达专项施工方案_01施工方案

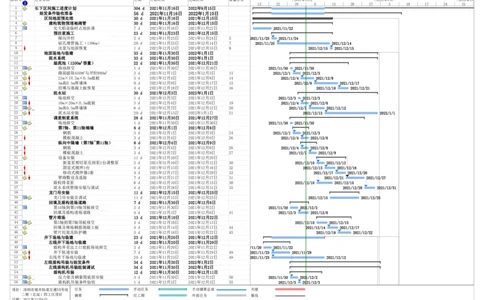

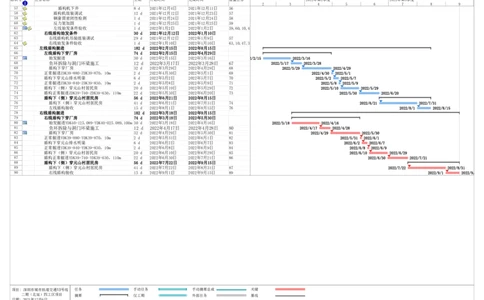

长春北路站~下村站区间泥水盾构施工进度计划横道图 标识号 任务名称 工期 开始时间 完成时间 2021年11前月置任务 2021年12月 2022年1月 2022年2月 15 22 29 6 13 20 27 3 10 17 24 31 7 1 长下区间施工进度计划 304 d 2021年11月16日 2022年9月15日 2 始发条件验收准备 56 d 2021年11月16日 2022年1月10日 3 区间地面预处理 30 d 2021年11月16日 2021年12月15日 4 建构筑物预埋袖阀管 30 d 2021年11月16日 2021年12月15日 5 允大铝业临时占地协调 7 d 2021年11月16日 2021年11月22日 2021/11/16 2021/11/22 6 预注浆施工 23 d 2021年11月23日 2021年12月15日 7 探沟开挖 2 d 2021年11月23日 2021年11月24日 5 2021/11/23 2021/11/24 8 钻孔埋管施工（1396m） 20 d 2021年11月25日 2021年12月14日 7 2021/11/25 2021/12/14 9 注浆与地面恢复 1 d 2021年12月15日 2021年12月15日 8 2021/12/15 2021/12/15 10 地面场地与临建 33 d 2021年11月30日 2022年1月1日 11 泥水系统 33 d 2021年11月30日 2022年1月1日 12 溢流池（1200m³容量） 22 d 2021年11月30日 2021年12月21日 13 场地移交 1 d 2021年11月30日 2021年11月30日 2021/11/30 2021/11/30 14 路面破除450㎡与开挖880m³ 3 d 2021年12月1日 2021年12月3日 13 2021/12/1 2021/12/3 15 22m×19.2m×0.3m底板 5 d 2021年12月4日 2021年12月8日 14 2021/12/4 2021/12/8 16 3m高0.3m厚墙体 9 d 2021年12月9日 2021年12月17日 15 2021/12/9 2021/12/17 17 回填与混凝土板恢复 4 d 2021年12月18日 2021年12月21日 16 2021/12/18 2021/12/21 18 泥水站 30 d 2021年12月3日 2022年1月1日 19 场地移交 1 d 2021年12月3日 2021年12月3日 2021/12/3 2021/12/3 20 10m×20m×0.3m底板 3 d 2021年12月4日 2021年12月6日 19 2021/12/4 2021/12/6 21 3m高0.3m厚墙体 6 d 2021年12月7日 2021年12月12日 20 2021/12/7 2021/12/12 22 泥水站安装 20 d 2021年12月13日 2022年1月1日 21 2021/12/13 2022/1/1 23 调浆制浆系统 28 d 2021年11月30日 2021年12月27日 24 场地移交 1 d 2021年11月30日 2021年11月30日 2021/11/30 2021/11/30 25 第7轴、第11轴端墙 6 d 2021年12月1日 2021年12月6日 26 钢筋 3 d 2021年12月1日 2021年12月3日 24 2021/12/1 2021/12/3 27 模板混凝土 3 d 2021年12月4日 2021年12月6日 26 2021/12/4 2021/12/6 28 纵向中隔墙（第7轴~第11轴） 6 d 2021年12月4日 2021年12月9日 29 钢筋 3 d 2021年12月4日 2021年12月6日 26 2021/12/4 2021/12/6 30 模板混凝土 3 d 2021年12月7日 2021年12月9日 27 2021/12/7 2021/12/9 31 设备安装 11 d 2021年12月10日 2021年12月20日 32 新浆泵剪切泵压榨泵2台调整泵 3 d 2021年12月10日 2021年12月12日 30 2021/12/10 2021/12/12 33 固定式搅拌3台 4 d 2021年12月13日 2021年12月16日 32 2021/12/13 2021/12/16 34 移动式搅拌器3套 4 d 2021年12月17日 2021年12月20日 33 2021/12/17 2021/12/20 35 管路敷设及连接 7 d 2021年12月21日 2021年12月27日 31 2021/12/21 2021/12/27 36 盾构排浆泵 6 d 2021年12月10日 2021年12月15日 30 2021/12/10 2021/12/15 37 泥水系统管路安装与调试 4 d 2021年12月28日 2021年12月31日 35 2021/12/28 2021/12/31 38 龙门吊安装 11 d 2021年12月15日 2021年12月25日 39 龙门吊安装及调试 11 d 2021年12月15日 2021年12月25日 2021/12/15 2021/12/25 40 回填及盾构进场道路 7 d 2021年11月30日 2021年12月6日 41 第16轴到第19轴顶板移交 3 d 2021年11月30日 2021年12月2日 2021/11/30 2021/12/2 42 回填及盾构进场道路 4 d 2021年12月3日 2021年12月6日 41 2021/12/3 2021/12/6 43 管片堆场 13 d 2021年12月10日 2021年12月22日 44 第3轴到第7轴顶板移交 4 d 2021年12月10日 2021年12月13日 2021/12/10 2021/12/13 45 回填及堆场钢筋混凝土板 4 d 2021年12月14日 2021年12月17日 44 2021/12/14 2021/12/17 46 管片托架及防护棚 5 d 2021年12月18日 2021年12月22日 45 2021/12/18 2021/12/22 47 井下场地与临建 23 d 2021年11月20日 2021年12月12日 48 左线井下场地与临建 10 d 2021年11月20日 2021年11月29日 49 盾构井至出土口底板场地移交 3 d 2021年11月20日 2021年11月22日 2021/11/20 2021/11/22 50 井下轨道安装 7 d 2021年11月23日 2021年11月29日 49 2021/11/23 2021/11/29 51 右线井下场地与临建 20 d 2021年11月23日 2021年12月12日 49 2021/11/23 2021/12/12 52 左线盾构吊装与始发条件 34 d 2021年11月30日 2022年1月2日 53 左线盾构机吊装组装调试 34 d 2021年11月30日 2022年1月2日 54 盾构机吊装 12 d 2021年11月30日 2021年12月11日 55 反力架及钢套筒底部安装 3 d 2021年11月30日 2021年12月2日 50 2021/11/30 2021/12/2 56 盾构机吊装条件验收 1 d 2021年12月3日 2021年12月3日 55 2021/12/3 2021/12/3 项目: 深圳市城市轨道交通13号线 任务 手动任务 手动摘要总成 关键 二期（北延）四工区项目 摘要 仅工期 外部任务 基线 日期: 2021年12月6日 第 1 页长春北路站~下村站区间泥水盾构施工进度计划横道图 标识号 任务名称 工期 开始时间 完成时间 2022前年置第任1季务度 2022年第2季度 2022年第3季度 2 3 4 5 6 7 8 9 10 57 盾构机下井 8 d 2021年12月4日2021/122/0421年12月202111/日12/11 56 58 盾构机组装调试 12 d 2021年12月12日 20212/01221/年1212月23日2021/125/723 59 钢套筒密闭性检测 1 d 2021年12月24日 2022102年1/1122月/2244日2021/125/824 60 反力架加固 1 d 2021年12月25日 202210年211/21月2/2255日2021/1529/25 61 左线始发条件验收 1 d 2022年1月2日 2022年1月2022日2/1/2 205292,/16/02,10,47 62 右线盾构始发条件 30 d 2021年12月12日 2022年1月10日 63 右线盾构机吊装组装调试 29 d 2021年12月12日 20212/01222/年121月9日 572022/1/9 64 右线始发条件验收 1 d 2022年1月10日 2022年1月102日022/1/10632,01202,/417/,130 65 左线盾构掘进 182 d 2022年2月15日 2022年8月15日 66 左线盾构下穿厂房 74 d 2022年2月15日 2022年4月29日 67 ZDK始40发+1掘2进5.372-ZDK39+880，245m 30 d 2022年2月15日 2022年3月16日 2022/2/15 2022/3/16 68 Z负DK环40拆+1除25与.3洞72-门ZD环K4梁0+施02工5.372，100m 12 d 2022年3月17日 2022年3月28日 67 2022/3/17 2022/3/28 69 盾构下穿厂房 32 d 2022年3月29日 2022年4月29日 68 2022/3/29 2022/4/29 70 正常ZD掘K4进0+Z0D2K53.93+7828-0Z-DZKD3K93+98+8807，0，14150mm 2 d 2022年4月30日 2022年5月1日 69 2022/4/30 2022/5/1 71 盾构下穿元山排水明渠 6 d 2022年5月2日 2022年5月7日 70 2022/5/2 2022/5/7 72 Z正D常K3掘9+进87Z0D-KZ3D9K+3894+08-4Z0D，K3390+m830，10m 2 d 2022年5月8日 2022年5月9日 71 2022/5/8 2022/5/9 73 盾构下（侧）穿元山村居民房 20 d 2022年5月10日 2022年5月29日 72 2022/5/10 2022/5/29 74 Z盾D构K3正9+常83掘0-进ZDZKD3K93+97+4704，0-9Z0DmK39+630，110m 22 d 2022年5月30日 2022年6月20日 73 2022/5/30 2022/6/20 75 盾构下（侧）穿元山村居民房 56 d 2022年6月21日 2022年8月15日 76 ZDK盾39构+6下3（0-侧ZD）K3穿9+元39山5.村80居0，民2房34m 41 d 2022年6月21日 2022年7月31日 74 2022/6/21 2022/7/31 77 Z左D线K3盾9+构63接0-收ZDK39+445.800,184m 15 d 2022年8月1日 2022年8月15日 76 2022/8/1 2022/8/15 78 右线盾ZD构K3掘9+进445.800-ZDK39+395.800，50m 182 d 2022年3月18日 2022年9月15日 79 右线盾构下穿厂房 74 d 2022年3月18日 2022年5月30日 80 YDK始40发+1掘2进50Y8D9K-4Y0D+K13295+.808809，-Y2D4K54m0+025.089,100m 30 d 2022年3月18日 2022年4月16日 2022/3/18 2022/4/16 81 负环拆除与洞门环梁施工 12 d 2022年4月17日 2022年4月28日 80 2022/4/17 2022/4/28 82 盾构下穿厂房 32 d 2022年4月29日 2022年5月30日 81 2022/4/29 2022/5/30 83 正常YD掘K4进0+Y0D2K53.90+8898-0Y-DYKD3K93+98+8807，0，14150mm 2 d 2022年5月31日 2022年6月1日 82 2022/5/31 2022/6/1 84 盾构下穿元山排水明渠 6 d 2022年6月2日 2022年6月7日 83 2022/6/2 2022/6/7 85 Y正D常K3掘9+进87Y0D-KY3D9K+3894+08-4Y0D，K3390+m830，10m 2 d 2022年6月8日 2022年6月9日 84 2022/6/8 2022/6/9 86 盾构下（侧）穿元山村居民房 20 d 2022年6月10日 2022年6月29日 85 2022/6/10 2022/6/29 87 Y盾D构K3正9+常83掘0-进YDYKD3K93+97+4704，0-9Y0DmK39+630，110m 22 d 2022年6月30日 2022年7月21日 86 2022/6/30 2022/7/21 88 盾构下（侧）穿元山村居民房 56 d 2022年7月22日 2022年9月15日 89 YDK盾39构+6下3（0-侧YD）K3穿9+元39山5.村80居0，民2房34m 41 d 2022年7月22日 2022年8月31日 87 2022/7/22 2022/8/31 90 Y右D线K3盾9+构63接0-收YDK39+445.800,184m 15 d 2022年9月1日 2022年9月15日 89 2022/9/1 2022/9/15 YDK39+445.800-YDK39+395.800,50m 项目: 深圳市城市轨道交通13号线 任务 手动任务 手动摘要总成 关键 二期（北延）四工区项目 摘要 仅工期 外部任务 基线 日期: 2021年12月6日 第 2 页
