如何通过AI助手计算齿轮参数?

如何通过AI助手计算齿轮参数？

可以指定量球直径计算跨棒距吗？

径节制齿轮没有模数怎么办？

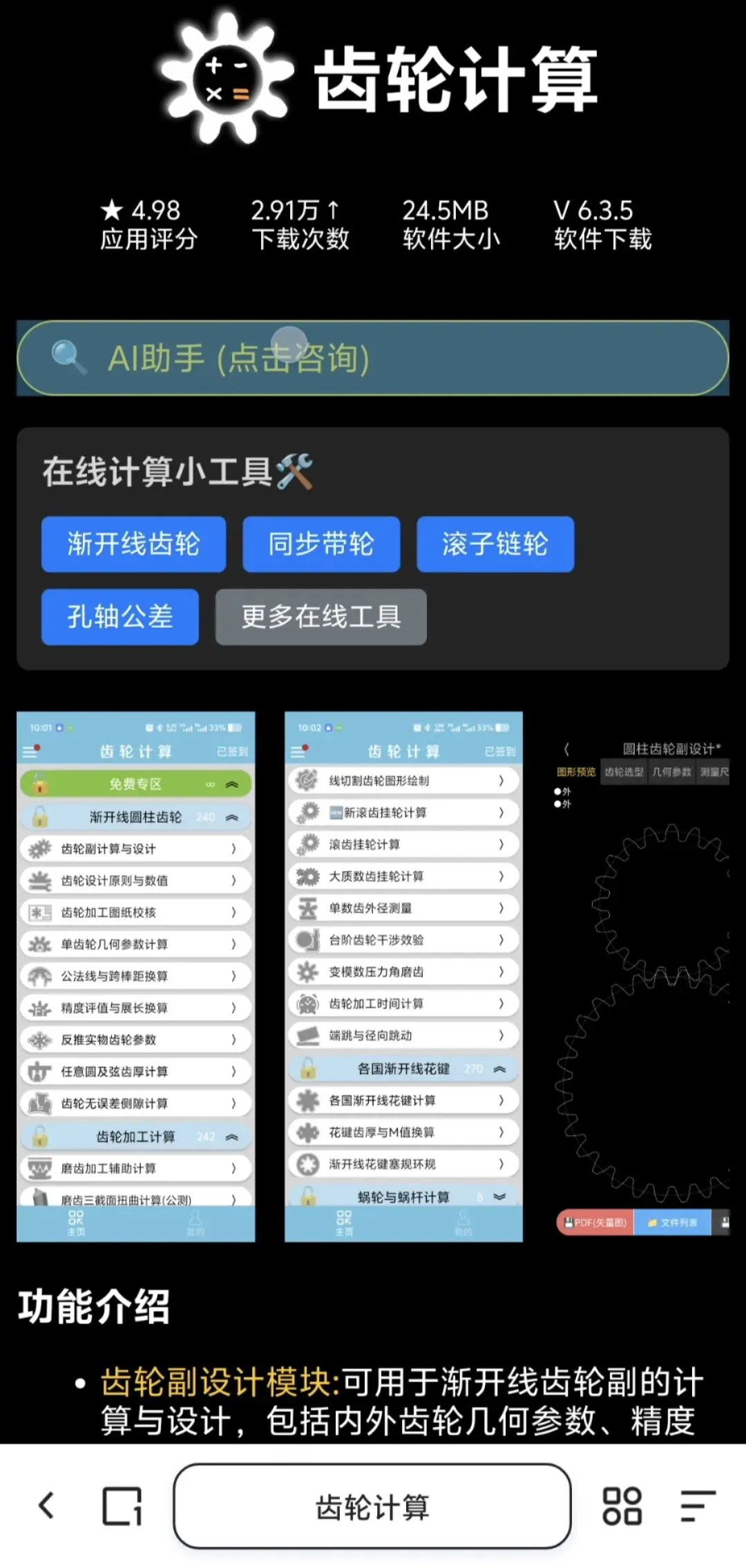

直接进入正题，打开齿轮计算AI助手，我们有两种方式计算齿轮参数，第一种是直接输入自然语言告诉ai助手你要计算什么参数，这种方法必须保证你给定的参数齐全，不太稳定。

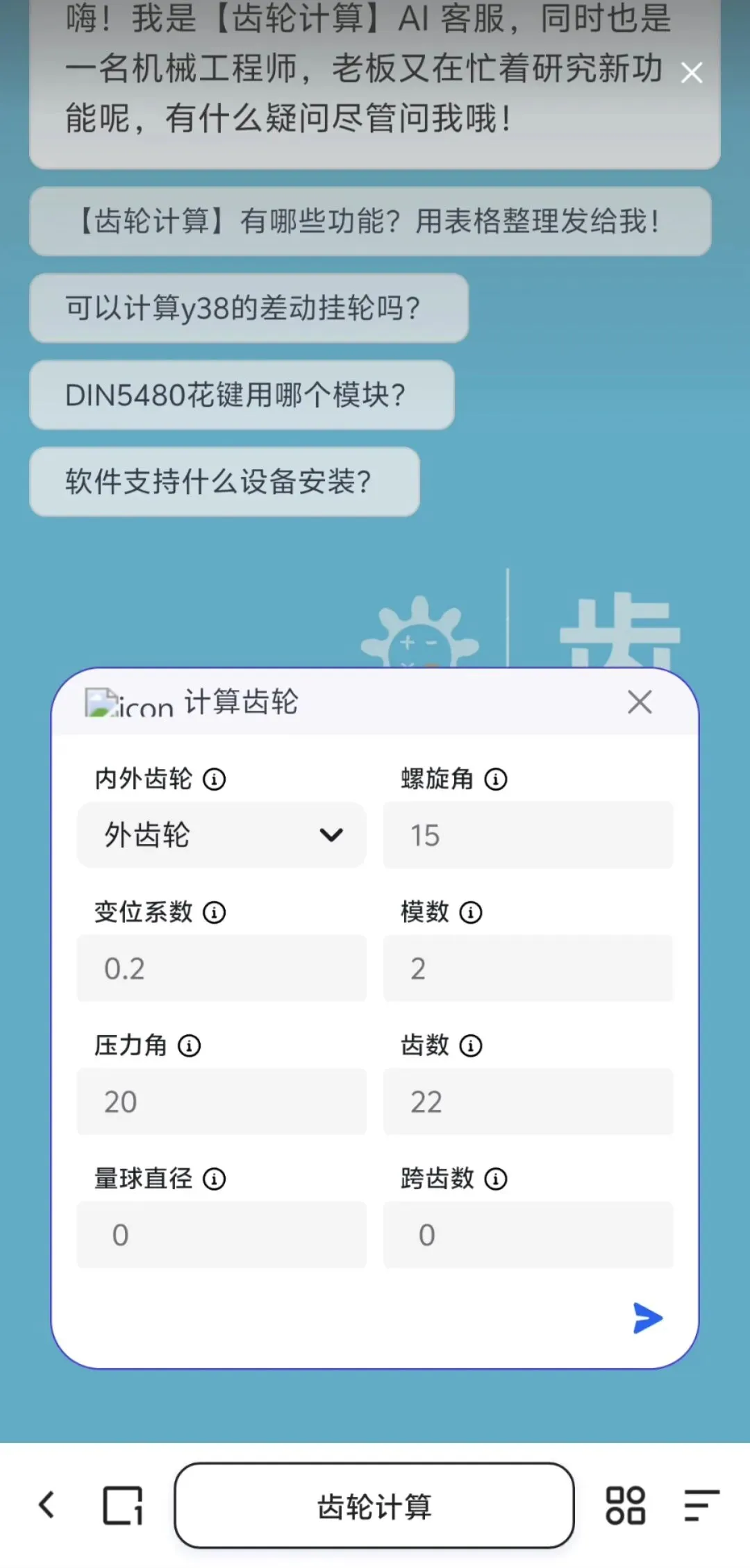

所以我推荐第二种方法，通过快捷指令计算齿轮，我们可以点击计算齿轮的快捷指令，然后输入框就变成了选项框，我们只需根据选项框输入必填参数即可，这样可以保证输入参数的完整性。

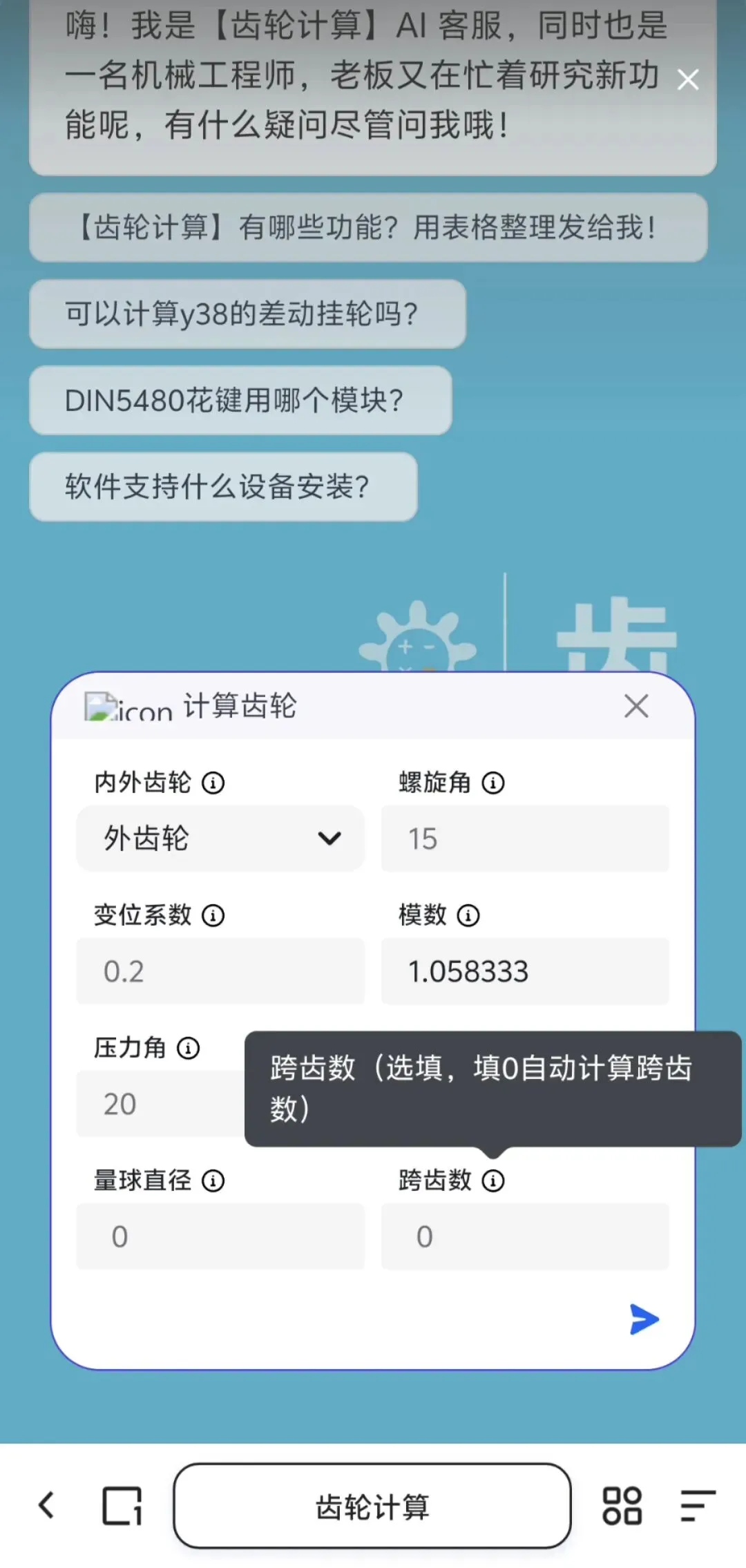

这里输入有些小细节，我们展开来讲，首先是模数，如果是径节制，那么模数为25.4除以径节，比如径节是24/48DP，那么模数为25.4除以24=1.058333，模数输入1.058333即可，然后齿数、变位系数等按图纸正常输入，我们可以点击标签上的感叹号小图标，可以看到各个参数的详细说明，比如压力角和螺旋角指的是十进制，如果是度分秒需要自行换算后输入，特别是跨齿数与量球直径输入要注意了，比如跨齿数，如果输入0 ，则自动计算跨齿数，否则按照你输入的跨齿数计算对应公法线长度，量球直径输入同理。

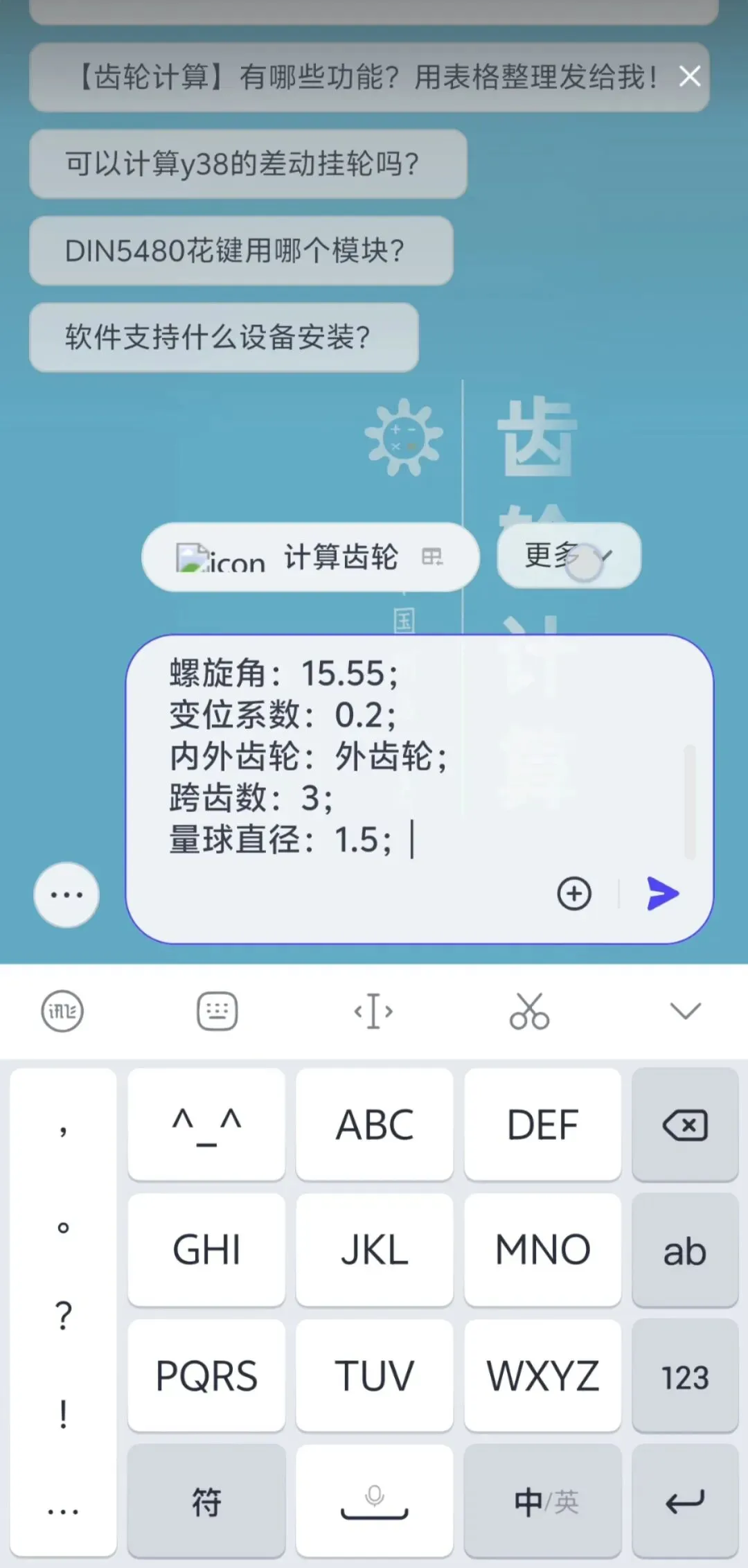

比如我们量球直径输入1.5，跨齿数输入0代表让它自动计算。

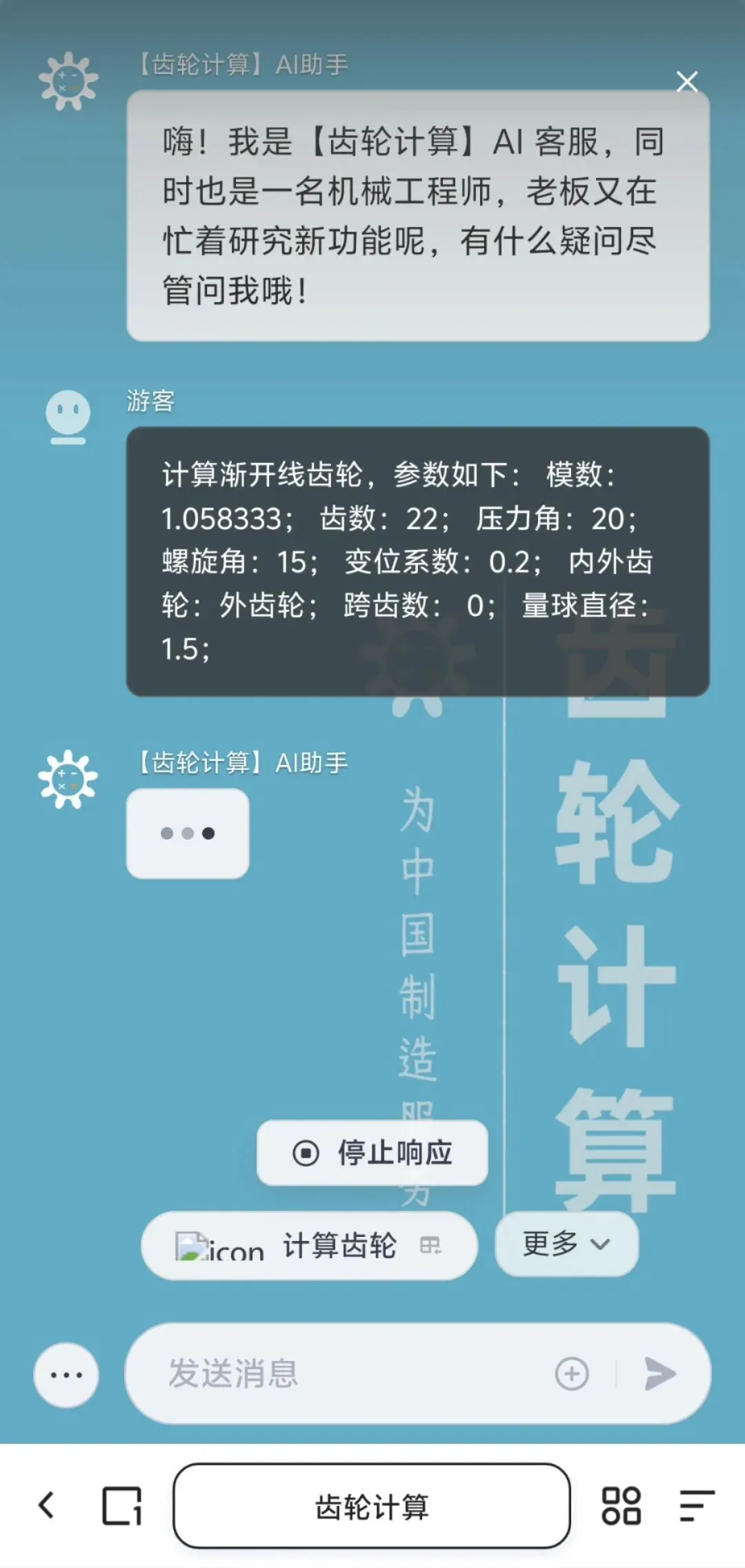

参数全部输入好之后点击右下角发送图标，然后他会翻译成自然语言发送给AI，

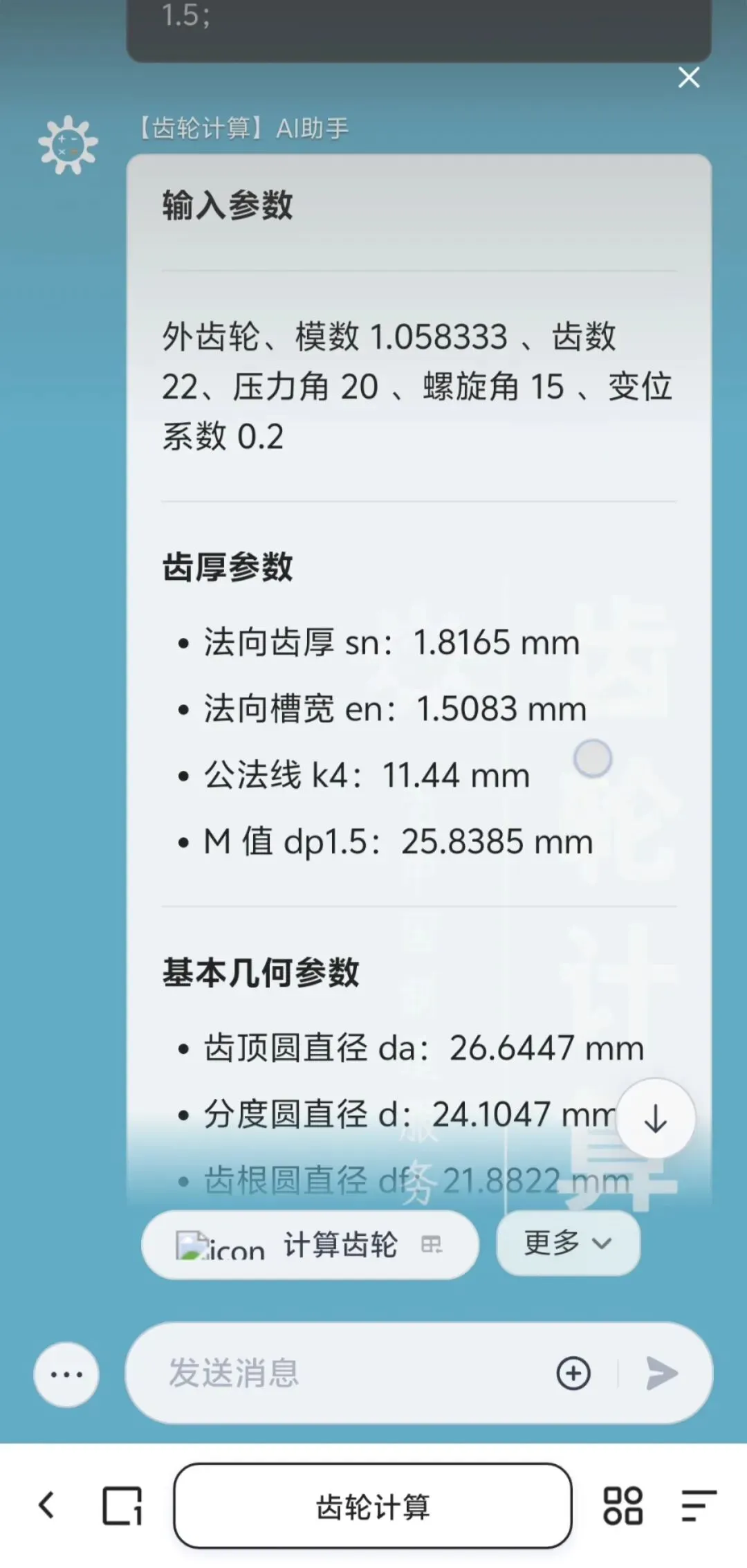

 AI会根据这些参数调用我们内置开发的工具去计算渐开线齿轮，输出结果相对来说还是比较全面的，可以看到他自己计算的跨齿数是4，然后根据我们指定的量球直径1.5计算的对应跨棒距是25.9018，然后下面还有一些几何参数结果。

如果你需要复制这些数据，可以直接点击文字底部的复制按钮复制全文，当然我们也可以长按选择复制所需部分。

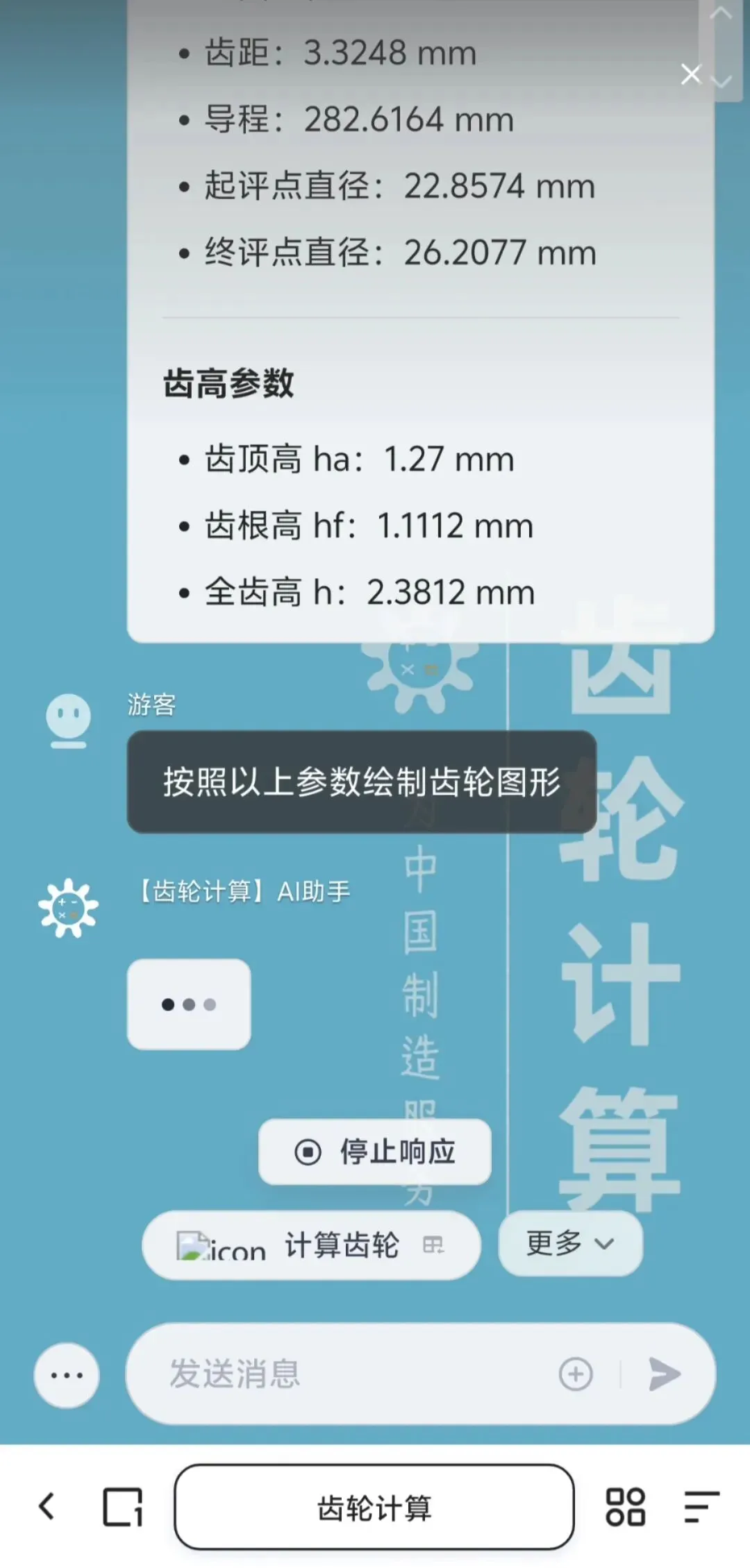

重点来了，我们可以再让它按照以上参数把齿轮绘制出来。

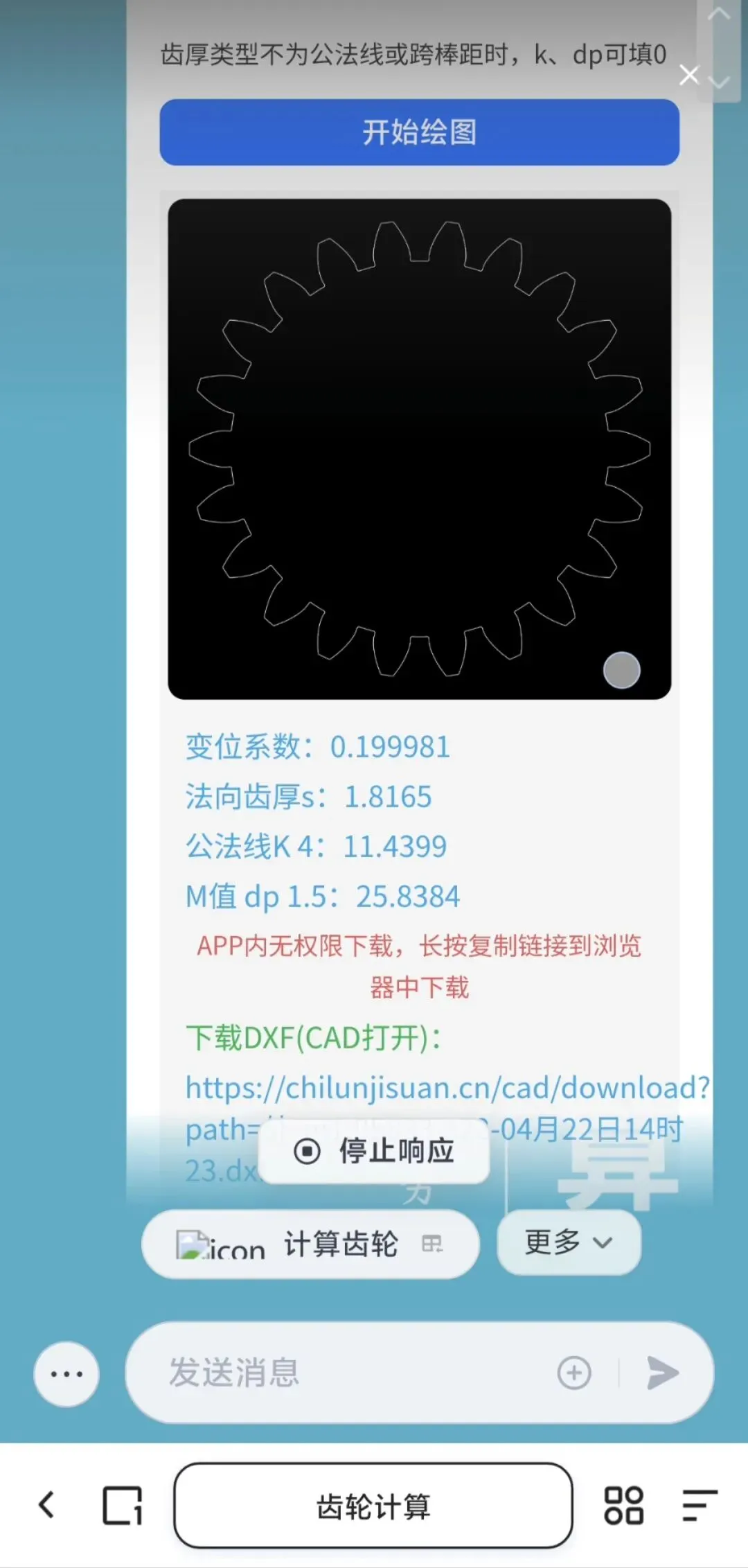

不用怀疑，生成的齿轮图形是专业级精度，并非普通ai生成的预览图，保存为dxf格式可用于线切割加工。

图形绘制具体教学我们下期再见！
